Tipo di prodotto	Agitatore magnetico riscaldante
Marca	Vevor
Modello	SH-3ABEI
Dimensioni (L×l×A)	305 × 180 × 132 mm
Peso netto	3,42 kg
Alimentazione	120/200-240 V ~ 50/60 Hz
Potenza	500 W
Capacità di agitazione max.	2000 mL
Temperatura di riscaldamento max.	300 °C
Intervallo di velocità di agitazione	Regolabile continuamente (0-2000 giri/min stimati)
Materiale della piastra	Ceramica o lega resistente ad alta temperatura
Display	Digitale (temperatura e velocità)
Sensore di temperatura esterno	Sì (PT100, opzionale)
Funzioni principali	Agitazione magnetica, riscaldamento, regolazione della temperatura
Sicurezza	Protezione contro il surriscaldamento, arresto di sicurezza, messa a terra obbligatoria
Manutenzione e pulizia	Pulire la piastra con un panno umido dopo il raffreddamento. Non immergere.
Parti di ricambio e riparabilità	Barra magnetica, sensore di temperatura, supporto disponibili. Riparazione da parte di un professionista.
Contenuto della confezione	Agitatore, cavo di alimentazione, barra magnetica, supporto (a seconda del modello), manuale
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su vevor.com/support

Domande frequenti - SH-3ABEI Vevor

Qual è la capacità massima di agitazione dello SH-3ABEI?

La capacità massima è di 2000 mL per il modello SH-3ABEI, che corrisponde a un becher da 2 litri.

Posso usare lo SH-3ABEI senza sensore di temperatura esterno?

Sì, puoi usarlo senza sensore esterno. In questo caso, la temperatura visualizzata è quella della piastra riscaldante.

Come pulire la piastra riscaldante dell'agitatore?

Aspetta che la piastra si raffreddi completamente, poi asciugala con un panno umido. Non utilizzare prodotti abrasivi e non immergere mai l'apparecchio.

Quali sono le precauzioni di sicurezza essenziali?

Collegare sempre l'apparecchio a una presa con messa a terra, non utilizzare in ambienti umidi o esplosivi e mantenere una distanza minima di 100 mm intorno all'apparecchio.

Lo SH-3ABEI può raggiungere una temperatura di 380 °C?

No, il modello SH-3ABEI ha una temperatura massima di 300 °C (lo SH-3AB raggiunge 380 °C). Controlla il modello esatto.

Cosa fare se il display indica 'pot'?

Significa che il sensore esterno non è posizionato nel liquido. Posiziona il sensore nel becher per rilevare la temperatura.

Come regolare la velocità di agitazione?

Ruota la manopola 'STIR' per regolare la velocità. La velocità impostata viene visualizzata brevemente, poi torna alla velocità reale.

Posso usare l'agitatore per materiali infiammabili?

Sì, ma con cautela: imposta sempre la temperatura almeno 50 °C al di sotto del punto di infiammabilità del liquido e lavora in un contenitore chiuso.

Come installare il supporto del sensore?

Fissa il palo verticale, installa la guida di supporto, poi l'anello di fissaggio. Assicurati che tutto sia ben stretto prima dell'uso.

Dove posso trovare assistenza tecnica o pezzi di ricambio?

Vai su vevor.com/support per l'assistenza tecnica e il certificato di garanzia. I pezzi come le barre magnetiche sono disponibili online.

MANUALE UTENTE SH-3ABEI Vevor

Supporto tecnico e certificato di garanzia elettronica https://www.vevor.com/support

AGITATORI MAGNETICI

MANUALE D'USO

MODELLO NUMERO: SH-3ABE, SH-3ABEII, SH-3AB

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservanza di questa precauzione potrebbe causare gravi lesioni.

	Avvertimento!● Prima dell'uso leggere attentamente le istruzioni per● Assicurarsi che solo personale qualificato lavori con strumento.
	Rischio di ustioni!● Attenzione quando si toccano le parti dell'alloggiame la piastra riscaldante che possono raggiungere temperature superiori 3 0 0 Temperatura● Prestare attenzione al calore residuo dopo lo spegr
	Contatto di terra protettivo !● Fare sicuro che la presa deve essere messa a ter (contatto di messa a terra di protezione) prima de

- Durante il funzionamento, indossare protezioni di sicurezza personali per evitare il rischio di:

• Spruzzi ed evaporazione dei liquidi
• Rilascio di gas tossici o combustibili
• Posizionare lo strumento in un'area spaziosa su una superficie stabile, pulita, antiscivolo, asciutta e ignifuga. Non utilizzare lo strumento in atmosfere esplosive, con sostanze pericolose o in prossimità di acqua.
• Aumentare gradualmente la velocità, ridurla se:
• La barra di agitazione si rompe a causa dell'alta velocità
• Lo strumento non funziona correttamente o il contenitore non è centrato sulla piastra.
• La temperatura deve essere sempre impostata almeno 50 °C al di sotto del punto di infiammabilità del mezzo utilizzato.
• Essere consapevoli dei pericoli dovuti a:

- Materiali o supporti infiammabili con bassa temperatura di

ebollizione

• Riempimento eccessivo del supporto
• Contenitore non sicuro

- Trattare i materiali patogeni solo in recipienti chiusi.

• Se la cassa della barra di agitazione è in PTFE, si prega di
• Il fluoro elementare, i trifluoruri e i metalli alcalini corrodono il PTFE e gli alcani alogeni, facendoli espandere a temperatura ambiente.
• I metalli alcalini fusi, alcalino terrosi o la loro soluzione, così come la polvere nella seconda e terza etnia della tavola periodica degli elementi, reagiranno chimicamente con il PTFE quando la

temperatura raggiunge i 300 ~ 400 °C.

• Controllare lo strumento e gli accessori prima di ogni utilizzo. Non utilizzare componenti danneggiati. Il funzionamento sicuro è garantito solo con gli accessori elencati nella sezione "Accessori". Gli accessori devono essere fissati saldamente al dispositivo e devono essere rimossi quando non sono in uso. Scollegare sempre l'alimentazione prima di montare gli accessori.
• è necessario il sensore di temperatura esterno, la punta del sensore di misurazione deve trovarsi ad almeno 5-10 mm dal fondo e dalla parete del recipiente.
• Lo strumento può essere scollegato completamente dall'alimentazione principale solo spegnendo l'alimentazione principale o scollegando la spina.
• La tensione indicata sull'etichetta deve corrispondere alla tensione di alimentazione principale.
• Assicurarsi che il cavo di alimentazione principale non tocchi la piastra riscaldante. Non coprire il dispositivo.
• Lo strumento deve essere utilizzato solo da esperti.

Tenere lontano da campi magnetici elevati.

SALVA QUESTO MANUALE

Uso corretto

Lo strumento è progettato per miscelare e/o riscaldare liquidi in scuole, laboratori o fabbriche.

- Rispettare le distanze minime tra più unità e le distanze dalla parete posteriore e sopra l'assemblaggio (min. 100 mm).

Questo dispositivo non è adatto all'uso in aree residenziali o in altri luoghi in cui sussistano le limitazioni indicate nelle Istruzioni di sicurezza.

SPECIFICHE TECNICHE

Modello	SH-3ABE	SH-3ABEII	Modello SH-3AB
Tensione [VAC]	120/Da 200 a 24	120/Da 200 a 24	120/Da 200 a 24
Frequenza [Hz]	50/60	50/60	50/60
Potenza [W]	500	500	500
Capacità massima agitazione [mL]	2000	5000	3000
Temperatura massima di	300	300	380
riscaldamento [°C]
Dimensioni del prodotto (L*P*A)[mm]	Dimensioni: 305*180*132	Dimensioni: 305*180*132	Dimensioni: 260*177*130
Dimensioni dell'imballaggio (L*P*A) [mm]	Dimensioni: 368*258*236	Dimensioni: 255*365*228	Dimensioni: 255*365*228
Peso netto [kg]	3.42	3.64	3.3
Peso lordo [kg]	4	4.14	3.76

*Specifiche, aspetto e design dei prodotti sono soggetti a modifiche senza preavviso.

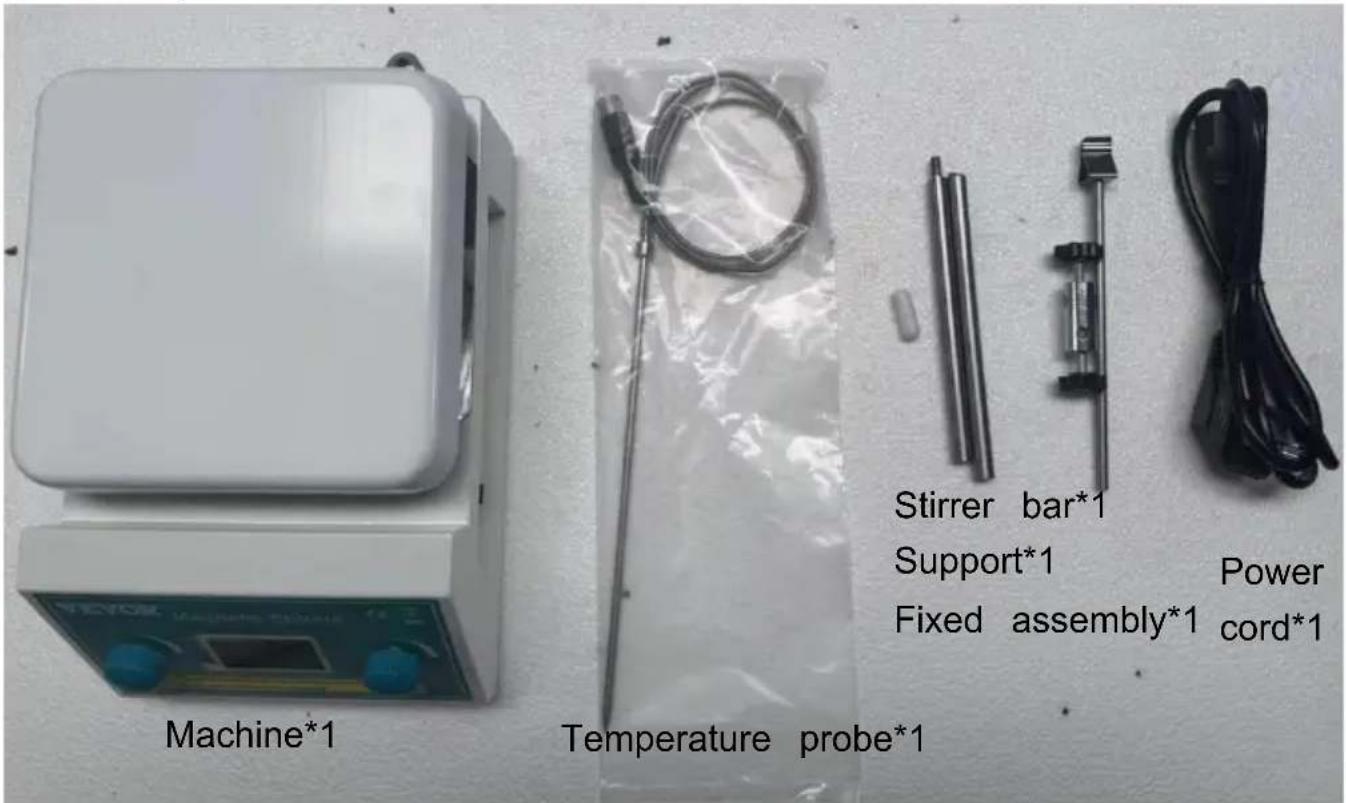

CONTENUTO DELLA CONFEZIONE

SH-3ABE, SH-3ABEII

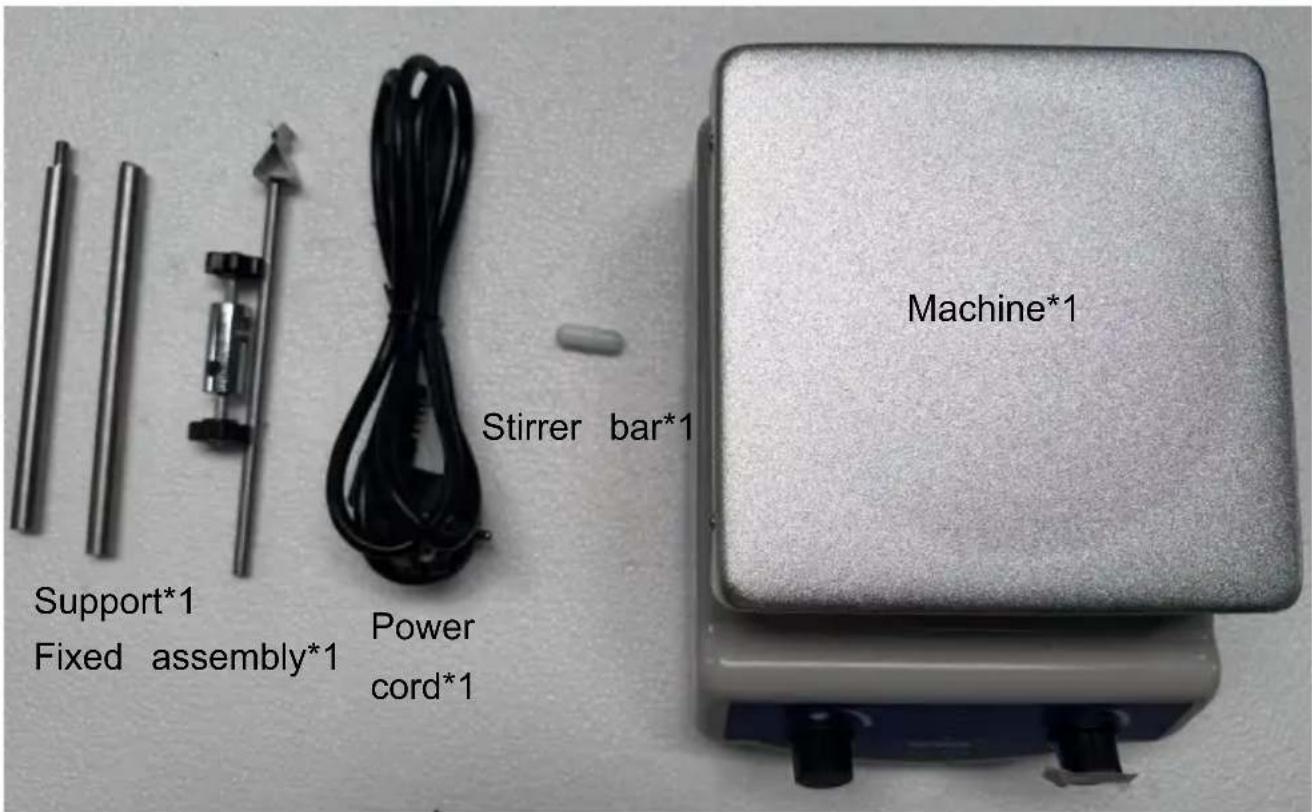

Modello SH-3AB

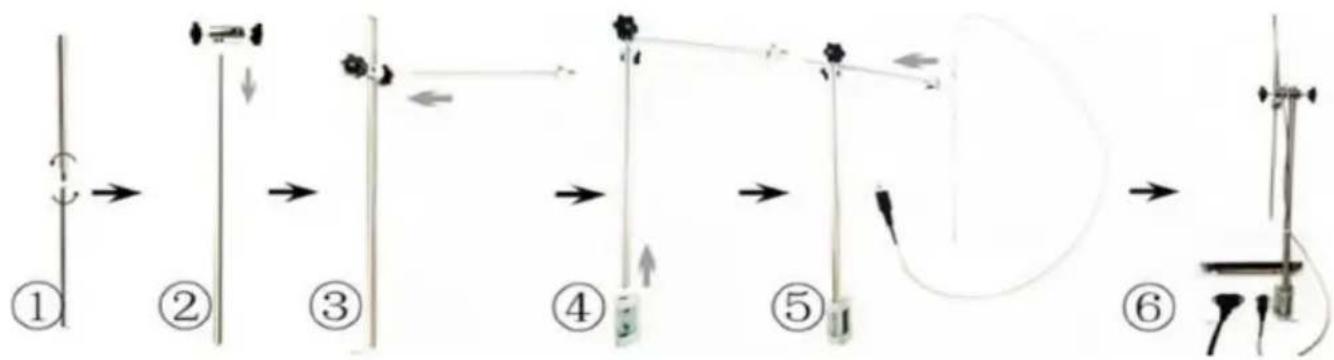

FASI DI MONTAGGIO

Fasi di installazione del telaio di supporto e del sensore

1. Collegare il montante verticale del telaio di supporto (collegamento a vite, non collegarlo direttamente);
2. Installare il fissaggio della barra trasversale del telaio di supporto;
3. installare il corrimano di supporto;
4. Installare la fibbia di fissaggio tra il telaio di supporto e il corpo dell'agitatore;
5. Installare l'asta di agitazione;

Fissare il telaio di supporto e il corpo principale dell'agitatore e collegare l'alimentazione della barra dell'agitatore in base alla presa del corpo

principale.

Precauzioni per l'installazione:

1. Questo prodotto è uno strumento sperimentale di precisione. Si prega di operare secondo l'interfaccia durante l'installazione.
2. Si prega di installare seguendo scrupolosamente le fasi di installazione.
3. Dopo l'installazione, controllare la verticalità del telaio di supporto e il livello della guida di supporto.
4. Assicurarsi che tutte le parti siano collegate saldamente e senza allentamenti;

Se durante l'uso si nota che il componente di collegamento è allentato, interromperne immediatamente l'uso e reinstallarlo per evitare di danneggiare componenti ed esperimenti.

Lo strumento è danneggiato.

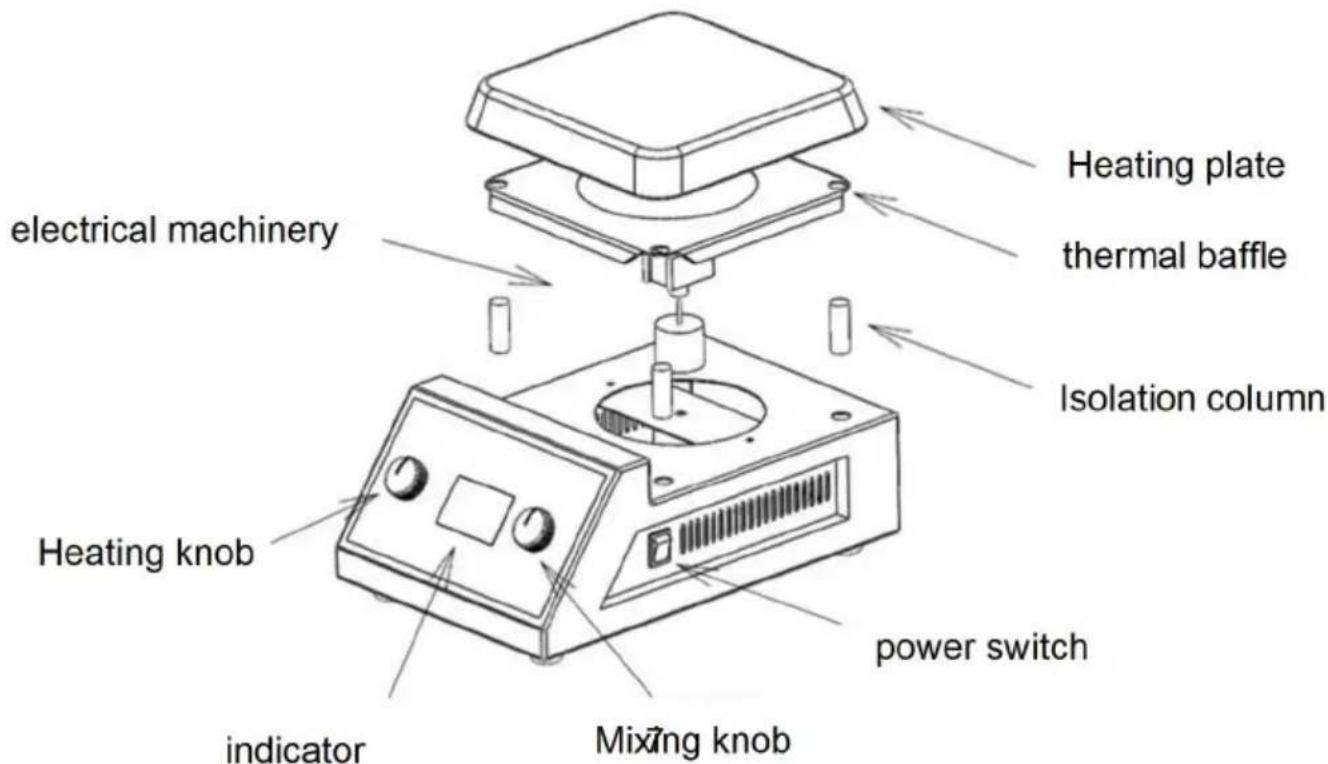

FUNZIONI DEL PRODOTTO

SH-3ABE, SH-3ABEII

• PV rappresenta la temperatura. Quando non è presente un sensore esterno, rappresenta la temperatura della piastra del forno; quando è presente un sensore esterno, rappresenta la temperatura del sensore esterno.
• SV rappresenta la velocità di rotazione. Lo stato impostato rappresenta la velocità di rotazione impostata, mentre lo stato non impostato rappresenta la velocità di rotazione in esecuzione.
• Se il sensore della temperatura esterna non è posizionato nel becher sulla piastra riscaldante, la variazione di temperatura non può essere rilevata entro 10 minuti dall'accensione della macchina; lo strumento spegne il riscaldamento e visualizza "pot".

Modalità di funzionamento:

1. Posizionare la macchina su un tavolo orizzontale, quindi collegare il cavo di alimentazione alla presa di corrente posta sul retro della base.
2. Collegare l'altra estremità del cavo di alimentazione a una presa di corrente standard.
3. Prestare attenzione all'interruttore di alimentazione sul lato destro della base. La linea (-) indica acceso e (o) indica spento.
4. Posizionare la macchina in modo stabile, mettere il becher con il liquido al centro della piastra di lavoro, mettere un rotore appropriato nel becher e posizionarlo al centro del becher, accendere l'alimentazione e la riga superiore dello strumento visualizza la temperatura della piastra del forno (se il sensore è collegato esternamente, viene visualizzata la temperatura del sensore esterno) e la riga inferiore visualizza "Off". Premere il pulsante "HEAT" per avviare la macchina e farla RISCALDARE. Allo stesso modo, premere

una volta la manopola "STIR" e la macchina inizierà a MESCOLARE e regolarla alla velocità richiesta ruotando la manopola "mescola". (Quando la manopola ruota, la riga inferiore dello strumento visualizzerà la velocità di rotazione impostata per 2 secondi dopo la fine della rotazione e la riga inferiore dello strumento visualizzerà la velocità di rotazione corrente).

1. Se hai bisogno di misurare la temperatura del liquido nel becher, puoi collegare la staffa, inserire la spina del cavo del sensore nella parte posteriore della macchina e quindi inserire il sensore nel liquido. In questo momento la temperatura visualizzata dallo strumento è la temperatura del liquido.

Precauzioni per l'uso

1. evitare di utilizzarlo in ambienti umidi.
2. Durante l'uso, il medicinale liquido nel becher non deve essere troppo pieno per evitare che trabocchi durante l'agitazione.
3. Non toccare la piastra del forno durante l'uso per evitare ustioni.

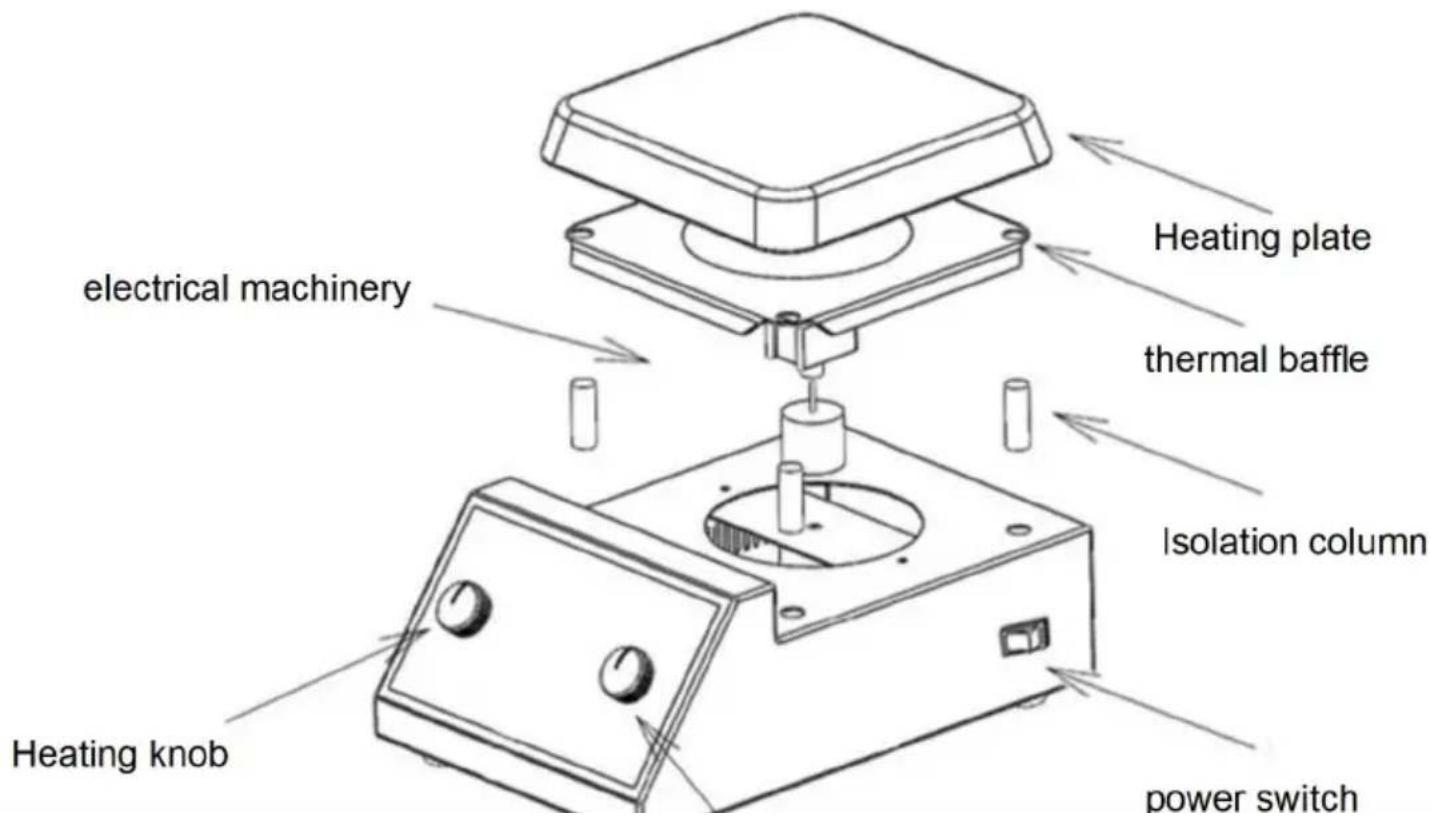

Modello SH-3AB

Utilizzare la modalità operativa

1. Posizionare la macchina in modo stabile e collocare il contenitore con il medicinale liquido al centro del piatto di lavoro.
2. posizionare il rotore appropriato nel becher e posizionarlo al centro del be
3. Accendere l'alimentazione e regolare la temperatura ruotando l'apertura della manopola "HEAT". Durante il RISCALDAMENTO, la spia "HEAT" si accende e la potenza di riscaldamento viene regolata dalla manopola "HEAT". Regolare la velocità di MESCOLAZIONE ruotando l'apertura della manopola "STIR". Durante il MESCOLAMENTO, la spia "STIR" è accesa e la velocità di agitazione viene regolata dalla manopola "STIR".
4. Misurare la temperatura del liquido nel becher con un termometro fissato (una staffa).

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati con non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
