SH-3ABE - Agitatore magnetico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Agitatore magnetico riscaldante
Marca	Vevor
Modello	SH-3ABE
Dimensioni (L x l x H)	305 x 180 x 132 mm
Peso netto	3,42 kg
Peso lordo	4 kg
Alimentazione elettrica	120/200-240 V~, 50/60 Hz
Potenza	500 W
Capacità di agitazione massima	2000 mL
Temperatura di riscaldamento massima	300 °C
Funzioni principali	Agitazione e riscaldamento magnetici con controllo della temperatura
Contenuto della confezione	Macchina, sonda di temperatura, barra magnetica, supporto, kit di fissaggio, cavo di alimentazione
Display	Schermo digitale: temperatura (PV) e velocità di rotazione (SV)
Modalità di controllo	Pulsante STIR per agitazione, pulsante HEAT per riscaldamento, manopola rotante per regolazione velocità
Sicurezza	Lettura obbligatoria del manuale; rischio di ustioni (piastra >300°C); messa a terra; evitare atmosfere esplosive
Manutenzione e pulizia	Pulire con un panno umido; evitare l'umidità; scollegare prima di qualsiasi manutenzione
Ricambi e riparabilità	Supporto tecnico e garanzia su www.vevor.com/support
Temperatura di funzionamento	Uso in laboratorio, scolastico o industriale; distanza minima 100 mm intorno all'apparecchio
Certificazioni	Conforme alla direttiva europea RAEE (2012/19/CE)

Domande frequenti - SH-3ABE Vevor

Come installare il supporto e la sonda di temperatura?

Fissare prima il montante verticale con il raccordo a vite, quindi installare il fissaggio della barra trasversale e la guida di supporto. Quindi, fissare l'anello tra il supporto e il corpo dell'agitatore. Inserire la sonda di temperatura nel supporto e collegarla sul retro della macchina.

Come avviare l'agitazione?

Posizionare il becher contenente il liquido al centro della piastra, aggiungere la barra magnetica. Accendere l'apparecchio, quindi premere il pulsante STIR per avviare l'agitazione. Ruotare la manopola rotante per regolare la velocità desiderata.

Come regolare la temperatura?

Premere il pulsante HEAT per attivare il riscaldamento. La temperatura della piastra viene visualizzata in alto. Per misurare la temperatura del liquido, utilizzare la sonda esterna collegata sul retro; il display passerà quindi alla temperatura misurata.

Cosa fare se lo schermo mostra 'pot'?

Ciò significa che la sonda di temperatura esterna non è posizionata correttamente nel liquido o che la temperatura non cambia entro 10 minuti dall'accensione. Verificare che la sonda sia immersa e che il riscaldamento sia attivo.

Quali sono le importanti precauzioni di sicurezza?

Leggere attentamente il manuale prima dell'uso. Indossare dispositivi di protezione. Non toccare la piastra riscaldante calda. Assicurarsi che la presa sia messa a terra. Non utilizzare in ambienti umidi o esplosivi. Rispettare una distanza minima di 100 mm intorno all'apparecchio.

Qual è la capacità massima di agitazione?

La capacità massima di agitazione è di 2000 mL per il modello SH-3ABE. Utilizzare un becher adatto e una barra magnetica proporzionata.

Posso utilizzare l'apparecchio senza sonda di temperatura?

Sì, l'apparecchio funziona senza sonda. In questo caso, la temperatura visualizzata è quella della piastra riscaldante. La sonda è opzionale per misurare la temperatura del liquido.

Come pulire l'agitatore magnetico?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire la piastra e il corpo con un panno umido. Non utilizzare prodotti abrasivi ed evitare che l'acqua penetri all'interno.

Dove trovare i ricambi o il supporto tecnico?

Recarsi sul sito www.vevor.com/support per ottenere assistenza, certificati di garanzia e ordinare ricambi.

Qual è la garanzia dell'apparecchio?

Il prodotto è coperto da una garanzia elettronica. Per maggiori informazioni, consultare il sito www.vevor.com/support e munirsi del certificato di garanzia.

MANUALE UTENTE SH-3ABE Vevor

Supporto tecnico e certificato di garanzia elettronica https://www.vevor.com/support

AGITATORI MAGNETICI

MANUALE D'USO

MODELLO NUMERO: SH-3ABE, SH-3ABEII, SH-3AB

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservanza di questa precauzione potrebbe causare gravi lesioni.

	Avvertimento!● Prima dell'uso leggere attentamente le istruzioni per● Assicurarsi che solo personale qualificato lavori con strumento.
	Rischio di ustioni!● Attenzione quando si toccano le parti dell'alloggiame la piastra riscaldante che possono raggiungere temperature superiori 3 0 0 Temperatura● Prestare attenzione al calore residuo dopo lo spegr
	Contatto di terra protettivo !● Fare sicuro che la presa deve essere messa a ter (contatto di messa a terra di protezione) prima de

- Durante il funzionamento, indossare protezioni di sicurezza personali per evitare il rischio di:

• Spruzzi ed evaporazione dei liquidi
• Rilascio di gas tossici o combustibili
• Posizionare lo strumento in un'area spaziosa su una superficie stabile, pulita, antiscivolo, asciutta e ignifuga. Non utilizzare lo strumento in atmosfere esplosive, con sostanze pericolose o in prossimità di acqua.
• Aumentare gradualmente la velocità, ridurla se:
• La barra di agitazione si rompe a causa dell'alta velocità
• Lo strumento non funziona correttamente o il contenitore non è centrato sulla piastra.
• La temperatura deve essere sempre impostata almeno 50 °C al di sotto del punto di infiammabilità del mezzo utilizzato.
• Essere consapevoli dei pericoli dovuti a:

- Materiali o supporti infiammabili con bassa temperatura di

ebollizione

• Riempimento eccessivo del supporto
• Contenitore non sicuro

- Trattare i materiali patogeni solo in recipienti chiusi.

• Se la cassa della barra di agitazione è in PTFE, si prega di
• Il fluoro elementare, i trifluoruri e i metalli alcalini corrodono il PTFE e gli alcani alogeni, facendoli espandere a temperatura ambiente.
• I metalli alcalini fusi, alcalino-terrosi o la loro soluzione, così come la polvere nella seconda e terza etnia della tavola periodica degli elementi, reagiranno chimicamente con il PTFE quando la

temperatura raggiunge i 300 ~ 400 °C.

• Controllare lo strumento e gli accessori prima di ogni utilizzo. Non utilizzare componenti danneggiati. Il funzionamento sicuro è garantito solo con gli accessori elencati nella sezione "Accessori". Gli accessori devono essere fissati saldamente al dispositivo e devono essere rimossi quando non sono in uso. Scollegare sempre l'alimentazione prima di montare gli accessori.
• è necessario il sensore di temperatura esterno, la punta del sensore di misurazione deve trovarsi ad almeno 5-10 mm dal fondo e dalla parete del recipiente.
• Lo strumento può essere scollegato completamente dall'alimentazione principale solo spegnendo l'alimentazione principale o scollegando la spina.
• La tensione indicata sull'etichetta deve corrispondere alla tensione di alimentazione principale.
• Assicurarsi che il cavo di alimentazione principale non tocchi la piastra riscaldante. Non coprire il dispositivo.
• Lo strumento deve essere utilizzato solo da esperti.

Tenere lontano da campi magnetici elevati.

SALVA QUESTO MANUALE

Uso corretto

Lo strumento è progettato per miscelare e/o riscaldare liquidi in scuole, laboratori o fabbriche.

- Rispettare le distanze minime tra più unità e le distanze dalla parete posteriore e sopra l'assemblaggio (min. 100 mm).

Questo dispositivo non è adatto all'uso in aree residenziali o in altri luoghi in cui sussistano le limitazioni indicate nelle Istruzioni di sicurezza.

SPECIFICHE TECNICHE

Modello	SH-3ABE	SH-3ABEII	Modello SH-3AB
Tensione [VAC]	120/Da 200 a 24	120/Da 200 a 24	120/Da 200 a 24
Frequenza [Hz]	50/60	50/60	50/60
Potenza [W]	500	500	500
Capacità massima agitazione [mL]	2000	5000	3000
Temperatura massima di	300	300	380
riscaldamento [°C]
Dimensioni del prodotto (L*P*A)[mm]	Dimensioni: 305*180*132	Dimensioni: 305*180*132	Dimensioni: 260*177*130
Dimensioni dell'imballaggio (L*P*A) [mm]	Dimensioni: 368*258*236	Dimensioni: 255*365*228	Dimensioni: 255*365*228
Peso netto [kg]	3.42	3.64	3.3
Peso lordo [kg]	4	4.14	3.76

*Specifiche, aspetto e design dei prodotti sono soggetti a modifiche senza preavviso.

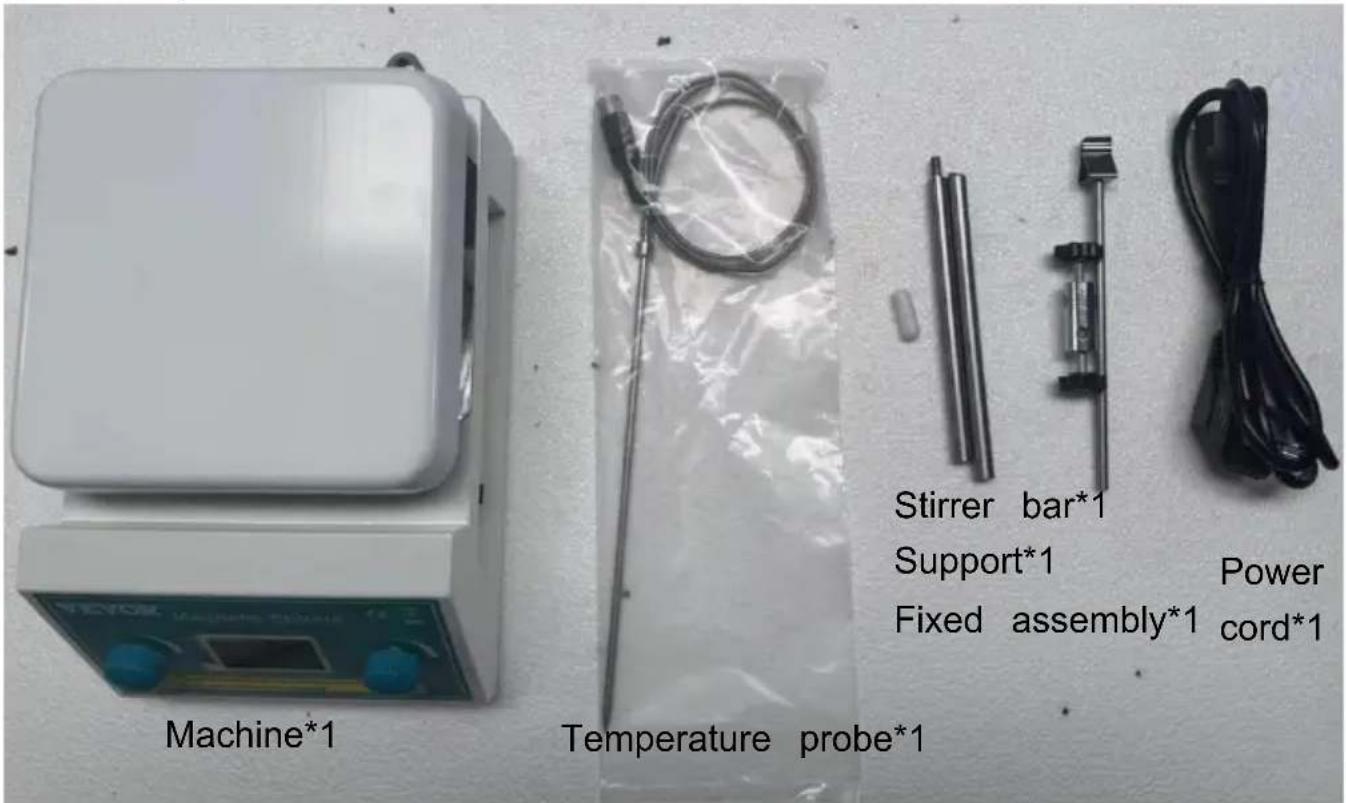

CONTENUTO DELLA CONFEZIONE

SH-3ABE, SH-3ABEII

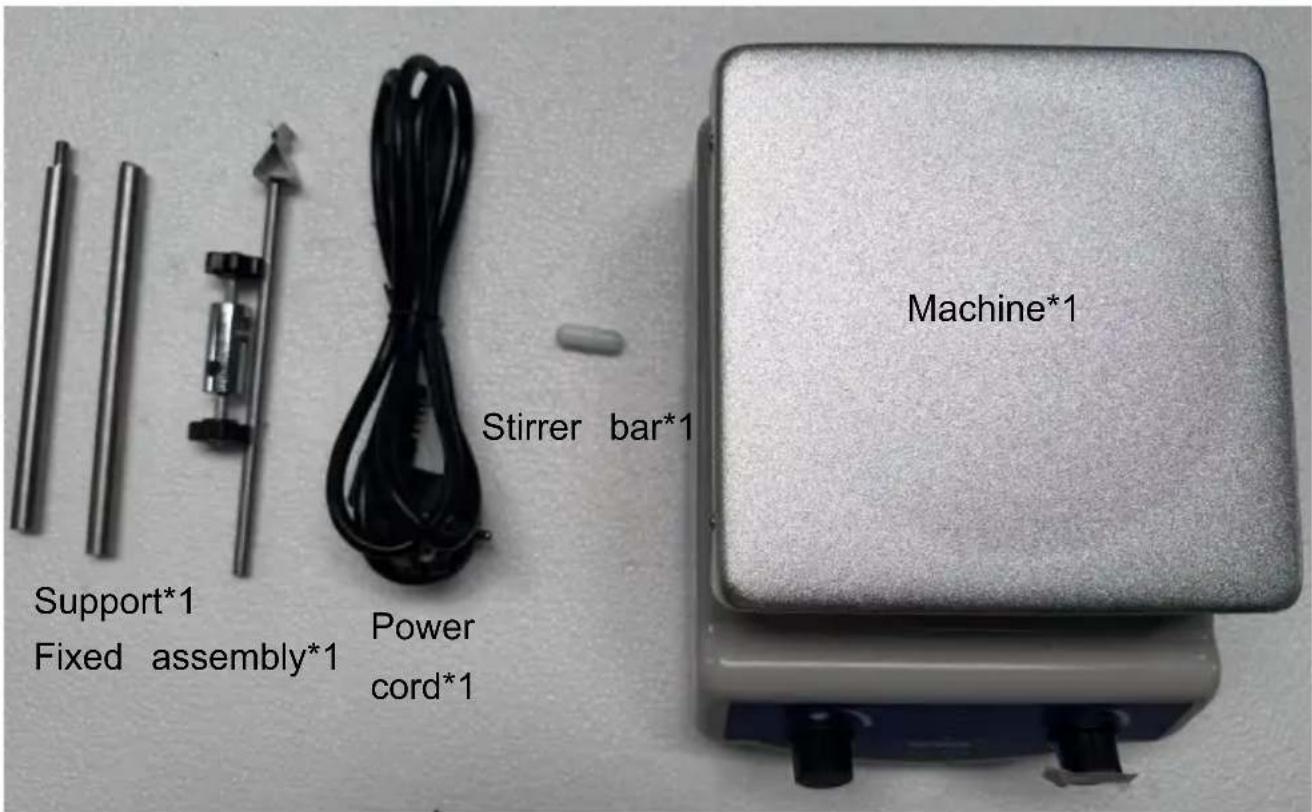

Modello SH-3AB

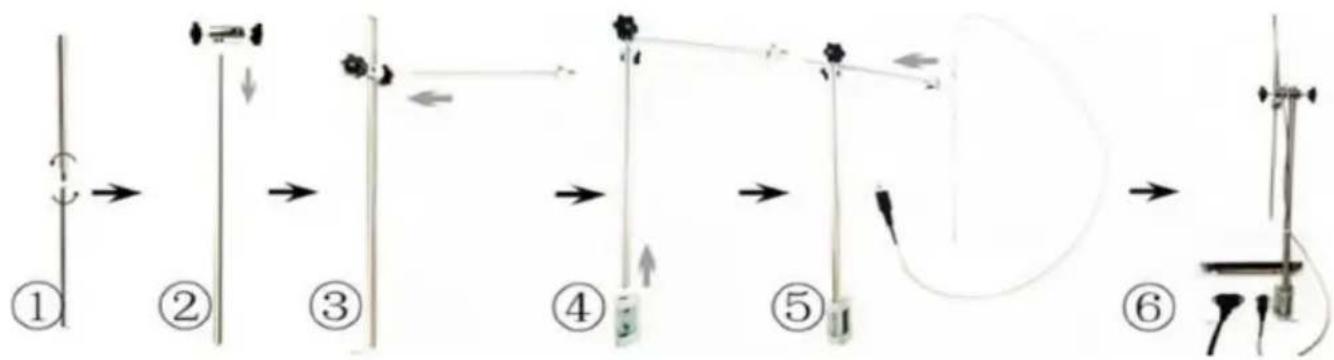

FASI DI MONTAGGIO

Fasi di installazione del telaio di supporto e del sensore

1. Collegare il montante verticale del telaio di supporto (collegamento a vite, non collegarlo direttamente);
2. Installare il fissaggio della barra trasversale del telaio di supporto;
3. Installare il corrimano di supporto;
4. Installare la fibbia di fissaggio tra il telaio di supporto e il corpo dell'agitatore;
5. Installare l'asta di agitazione;

Fissare il telaio di supporto e il corpo principale dell'agitatore e collegare l'alimentazione della barra dell'agitatore in base alla presa del corpo

principale.

Precauzioni per l'installazione:

1. Questo prodotto è uno strumento sperimentale di precisione. Si prega di operare secondo l'interfaccia durante l'installazione.
2. Si prega di installare seguendo scrupolosamente le fasi di installazione.
3. Dopo l'installazione, controllare la verticalità del telaio di supporto e il livello della guida di supporto.
4. Assicurarsi che tutte le parti siano collegate saldamente e senza allentamenti.

Se durante l'uso si nota che il componente di collegamento è allentato, interromperne immediatamente l'uso e reinstallarlo per evitare di danneggiare componenti ed esperimenti.

Lo strumento è danneggiato.

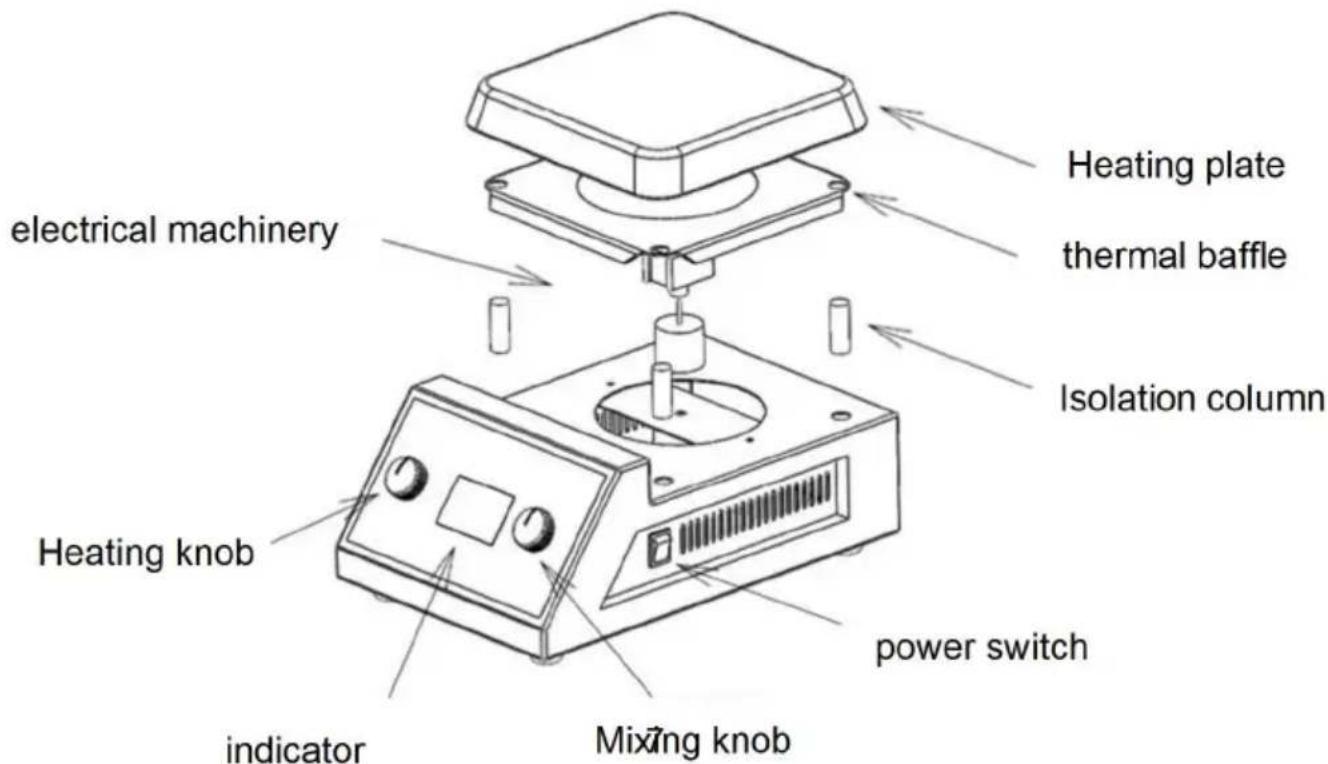

FUNZIONI DEL PRODOTTO

SH-3ABE, SH-3ABEII

• PV rappresenta la temperatura. Quando non è presente un sensore esterno, rappresenta la temperatura della piastra del forno; quando è presente un sensore esterno, rappresenta la temperatura del sensore esterno.
• SV rappresenta la velocità di rotazione. Lo stato impostato rappresenta la velocità di rotazione impostata, mentre lo stato non impostato rappresenta la velocità di rotazione in esecuzione.
• Se il sensore della temperatura esterna non è posizionato nel becher sulla piastra riscaldante, la variazione di temperatura non può essere rilevata entro 10 minuti dall'accensione della macchina; lo strumento spegne il riscaldamento e visualizza "pot".

Modalità di funzionamento:

1. Posizionare la macchina su un tavolo orizzontale, quindi collegare il cavo di alimentazione alla presa di corrente posta sul retro della base.
2. Collegare l'altra estremità del cavo di alimentazione a una presa di corrente standard.
3. Prestare attenzione all'interruttore di alimentazione sul lato destro della base. La linea (-) indica acceso e (o) indica spento.
4. Posizionare la macchina in modo stabile, mettere il becher con il liquido al centro della piastra di lavoro, mettere un rotore appropriato nel becher e posizionarlo al centro del becher, accendere l'alimentazione e la riga superiore dello strumento visualizza la temperatura della piastra del forno (se il sensore è collegato esternamente, viene visualizzata la temperatura del sensore esterno) e la riga inferiore visualizza "Off". Premere il pulsante "HEAT" per avviare la macchina e RISCALDARSI. Allo stesso modo, premere

una volta la manopola "STIR" e la macchina inizierà a MESCOLARE e regolarla alla velocità richiesta ruotando la manopola "mescola". (Quando la manopola ruota, la riga inferiore dello strumento visualizzerà la velocità di rotazione impostata per 2 secondi dopo la fine della rotazione e la riga inferiore dello strumento visualizzerà la velocità di rotazione corrente).

1. Se hai bisogno di misurare la temperatura del liquido nel becher, puoi collegare la staffa, inserire la spina del cavo del sensore nella parte posteriore della macchina e quindi inserire il sensore nel liquido. In questo momento la temperatura visualizzata dallo strumento è la temperatura del liquido.

Precauzioni per l'uso

1. evitare di utilizzarlo in ambienti umidi.
2. Durante l'uso, il medicinale liquido nel becher non deve essere troppo pieno per evitare che trabocchi durante l'agitazione.
3. Non toccare la piastra del forno durante l'uso per evitare ustioni.

Modello SH-3AB

Utilizzare la modalità operativa

1. Posizionare la macchina in modo stabile e collocare il contenitore con il medicinale liquido al centro del piatto di lavoro.
2. posizionare il rotore appropriato nel becher e posizionarlo al centro del be
3. Accendere l'alimentazione e regolare la temperatura ruotando l'apertura della manopola "HEAT". Durante il RISCALDAMENTO, la spia "HEAT" si accende e la potenza di riscaldamento viene regolata dalla manopola "HEAT". Regolare la velocità di MESCOLAZIONE ruotando l'apertura della manopola "STIR". Durante MESCOLAMENTO, la spia "STIR" è accesa e la velocità di agitazione viene regolata dalla manopola "STIR".
4. Misurare la temperatura del liquido nel becher con un termometro fissato (una staffa).

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati con tale simbolo non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
