SH-3ABE - Magnetrührer Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Magnetrührer mit Heizung
Marke	Vevor
Modell	SH-3ABE
Abmessungen (L x B x H)	305 x 180 x 132 mm
Nettogewicht	3,42 kg
Bruttogewicht	4 kg
Stromversorgung	120/200-240 V~, 50/60 Hz
Leistung	500 W
Maximale Rührkapazität	2000 mL
Maximale Heiztemperatur	300 °C
Hauptfunktionen	Magnetisches Rühren und Heizen mit Temperaturregelung
Paketinhalt	Gerät, Temperatursonde, Magnetrührstab, Ständer, Befestigungsset, Netzkabel
Anzeige	Digitalanzeige: Temperatur (PV) und Drehzahl (SV)
Steuerungsmodus	Taste STIR für Rühren, Taste HEAT für Heizen, Drehknopf für Geschwindigkeitseinstellung
Sicherheit	Bedienungsanleitung lesen erforderlich; Verbrennungsgefahr (Platte >300°C); Erdung; explosive Atmosphären vermeiden
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; Feuchtigkeit vermeiden; vor Wartung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Technischer Support und Garantie unter www.vevor.com/support
Betriebstemperatur	Einsatz im Labor, in der Schule oder Industrie; Mindestabstand 100 mm um das Gerät
Zertifizierungen	Entspricht der europäischen WEEE-Richtlinie (2012/19/EG)

Häufig gestellte Fragen - SH-3ABE Vevor

Wie installiere ich den Ständer und die Temperatursonde?

Befestigen Sie zuerst die vertikale Stange mit der Schraubverbindung, dann montieren Sie den Querstangenhalter und die Stützschiene. Befestigen Sie anschließend die Schlaufe zwischen Ständer und Rührgerätekörper. Stecken Sie die Temperatursonde in die Halterung und schließen Sie sie an der Rückseite des Geräts an.

Wie starte ich das Rühren?

Stellen Sie das Becherglas mit der Flüssigkeit in die Mitte der Platte und geben Sie den Magnetrührstab hinzu. Schalten Sie das Gerät ein und drücken Sie die Taste STIR, um das Rühren zu starten. Drehen Sie den Drehknopf, um die gewünschte Geschwindigkeit einzustellen.

Wie stelle ich die Temperatur ein?

Drücken Sie die Taste HEAT, um die Heizung zu aktivieren. Die Plattentemperatur wird oben angezeigt. Um die Flüssigkeitstemperatur zu messen, verwenden Sie die externe Sonde, die an der Rückseite angeschlossen ist; die Anzeige wechselt dann zur gemessenen Temperatur.

Was tun, wenn das Display 'pot' anzeigt?

Dies bedeutet, dass die externe Temperatursonde nicht richtig in der Flüssigkeit platziert ist oder dass sich die Temperatur innerhalb von 10 Minuten nach dem Einschalten nicht ändert. Überprüfen Sie, ob die Sonde eingetaucht ist und die Heizung aktiv ist.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig. Tragen Sie Schutzausrüstung. Berühren Sie keine heiße Heizplatte. Stellen Sie sicher, dass die Steckdose geerdet ist. Nicht in feuchter oder explosiver Umgebung verwenden. Halten Sie einen Mindestabstand von 100 mm um das Gerät ein.

Wie groß ist die maximale Rührkapazität?

Die maximale Rührkapazität beträgt 2000 mL für das Modell SH-3ABE. Verwenden Sie ein geeignetes Becherglas und einen entsprechend dimensionierten Magnetrührstab.

Kann ich das Gerät ohne Temperatursonde verwenden?

Ja, das Gerät funktioniert ohne Sonde. In diesem Fall wird die Temperatur der Heizplatte angezeigt. Die Sonde ist optional, um die Flüssigkeitstemperatur zu messen.

Wie reinige ich den Magnetrührer?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie die Platte und das Gehäuse mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel und vermeiden Sie, dass Wasser ins Innere gelangt.

Wo finde ich Ersatzteile oder technischen Support?

Besuchen Sie die Website www.vevor.com/support für Hilfe, Garantiezertifikate und Bestellung von Ersatzteilen.

Wie lange ist die Garantie des Geräts?

Das Produkt ist durch eine elektronische Garantie abgedeckt. Weitere Informationen finden Sie auf der Website www.vevor.com/support und halten Sie Ihr Garantiezertifikat bereit.

BEDIENUNGSANLEITUNG SH-3ABE Vevor

Technisch Support und E-Garantie-Zertifikat https://www.vevor.com/support

MAGNETRÜHRER

BENUTZERHANDBUCH

MODELL NR.: SH-3ABE, SH-3ABEII, SH-3AB

Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkt sorgfältig durch. Andernfalls kann es zu schweren Verletzungen kommen.

	Warnung!● Lesen Sie die Bedienungsanleitung vor Gebrauch so durch.● Stellen Sie sicher, dass nur geschultes Personal mit Gerät arbeitet.
	Verbrennungsgefahr!● Vorsicht beim Berühren von Gehäuseteilen und Kocla diese Temperaturen über 300 °C .● Achten Sie auf die Restwärme nach dem Ausschalt
	Schutzerdungskontakt !● Machen sicher, dass Steckdose muss geerdet sein (Schutzleiterkontakt) vor Gebrauch.

- Tragen Sie während des Betriebs persönliche Schutzausrüstung, um folgende Risiken zu vermeiden :

• Spritzen und Verdunsten von Flüssigkeiten

• Freisetzung giftiger oder brennbarer Gase

• Satz Stellen Sie das Gerät in einem geräumigen Bereich auf einer stabilen, sauberen, rutschfesten, trockenen und feuerfesten Oberfläche auf. Betreiben Sie das Gerät nicht in explosiven Atmosphären, mit gefährlichen Stoffen oder in der Nähe von Wass

• Erhöhen Sie die Geschwindigkeit allmählich. Reduzieren Sie die Geschwindigkeit, wenn:

• Rührstab bricht aufgrund hoher Geschwindigkeit ab

• Das Gerät läuft nicht reibungslos oder der Behälter ist nicht zentriert auf der Platte

• °C niedriger sein als der Flammpunkt des verwendeten Mediums.

• Beachten Sie die Gefahren durch:

• Brennbare Stoffe oder Medien mit niedriger Siedetemperatur

• Überfüllung des Mediums
• Unsicherer Container

- Pathogene Stoffe nur in geschlossenen Gefäßen verarbeiten.

• Wenn das Gehäuse des Rührstabs aus PTFE besteht, beachten Sie bitte :
• Elementares Fluor, drei Fluoride und Alkalimetalle greifen PTFE und Halogenalkane an und führen bei Raumtemperatur zu einer Ausdehnung der Stoffe.

• Geschmolzene Alkali- und Erdalkalimetalle oder deren Lösungen sowie das Pulver der zweiten und dritten Gruppe des Periodensystems der Elemente reagieren chemisch mit PTFE, wenn die Temperatur 300 bis 400 °C erreicht.

• Überprüfen Sie das Gerät und die Zubehörteile vor jedem Gebrauch Verwenden Sie keine beschädigten Komponenten. Ein sicherer Betrieb ist nur mit dem im Abschnitt „Zubehör“ aufgeführten Zubehör gewährleistet. Zubehörteile müssen sicher am Gerät befestigt sein und bei Nichtgebrauch entfernt werden. Trennen Sie vor dem Anbringen von Zubehör immer die Stromversorgung.

• Wenn ein externer Temperatursensor benötigt wird, muss die Spitze des Messsensors mindestens 5–10 mm vom Behälterboden und de Behälterwand entfernt sein.
• Eine vollständige Trennung des Gerätes vom Stromnetz kann nur durch Ausschalten der Hauptstromversorgung bzw. Ziehen des Steckers erfolgen.
• Die auf dem Etikett angegebene Spannung muss mit der Netzspannung übereinstimmen.
• Achten Sie darauf, dass das Netzkabel nicht mit der Kochplatte in Berührung kommt. Decken Sie das Gerät nicht ab.
• Die Bedienung des Gerätes darf nur durch Fachpersonal erfolgen. Von starken Magnetfeldern fernhalten.

BEWAHREN SIE DIESES HANDBUCH AUF

Bestimmungsgemäße Verwendung

Das Gerät ist zum Mischen und/oder Erhitzen von Flüssigkeiten in Sch Labors oder Fabriken konzipiert.

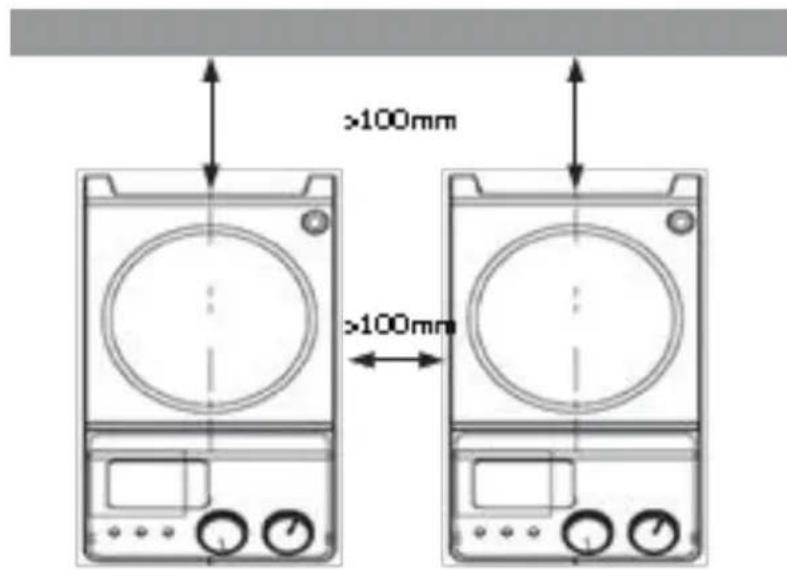

- Beachten Sie die Mindestabstände zwischen mehreren Einheiten sowie die Abstände zur Rückwand und über der Baugruppe (min mm).

Dieses Gerät ist nicht für den Einsatz in Wohngebieten oder anderen den Sicherheitshinweisen genannten Einschränkungen geeignet.

TECHNISCHE DATEN

Modell	SH-3ABE	SH-3ABEII	SH-3AB
Spannung [VAC]	120/200 bis 240	120/200 bis 240	120/200 bis 240
Frequenz [Hz]	50/60	50/60	50/60
Leistung [W]	500	500	500
MaximaleRührkapazität [mL]	2000	5000	3000
Maximale	300	300	380
Heiztemperatur [°C]
Technische Daten (L*B*H)[mm]	305*180*132	305*180*132	260*177*130
Verpackungsgröße (L*B*H) [mm]	368*258*236	255*365*228	255*365*228
Nettogewicht [kg]	3.42	3,64	3.3
Bruttogewicht [kg]	4	4.14	3,76

*Produkte wie Spezifikationen, Aussehen und Design können ohn vorherige Ankündigung geändert werden.

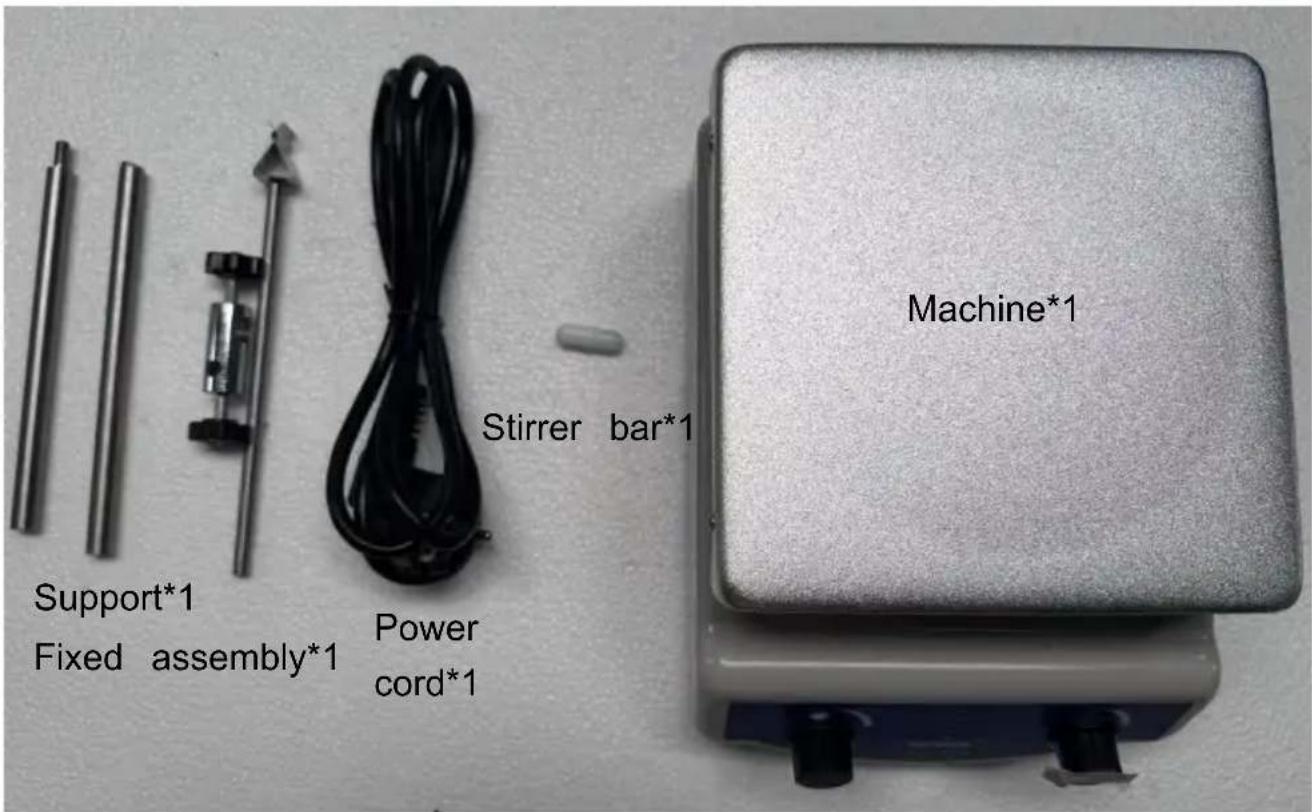

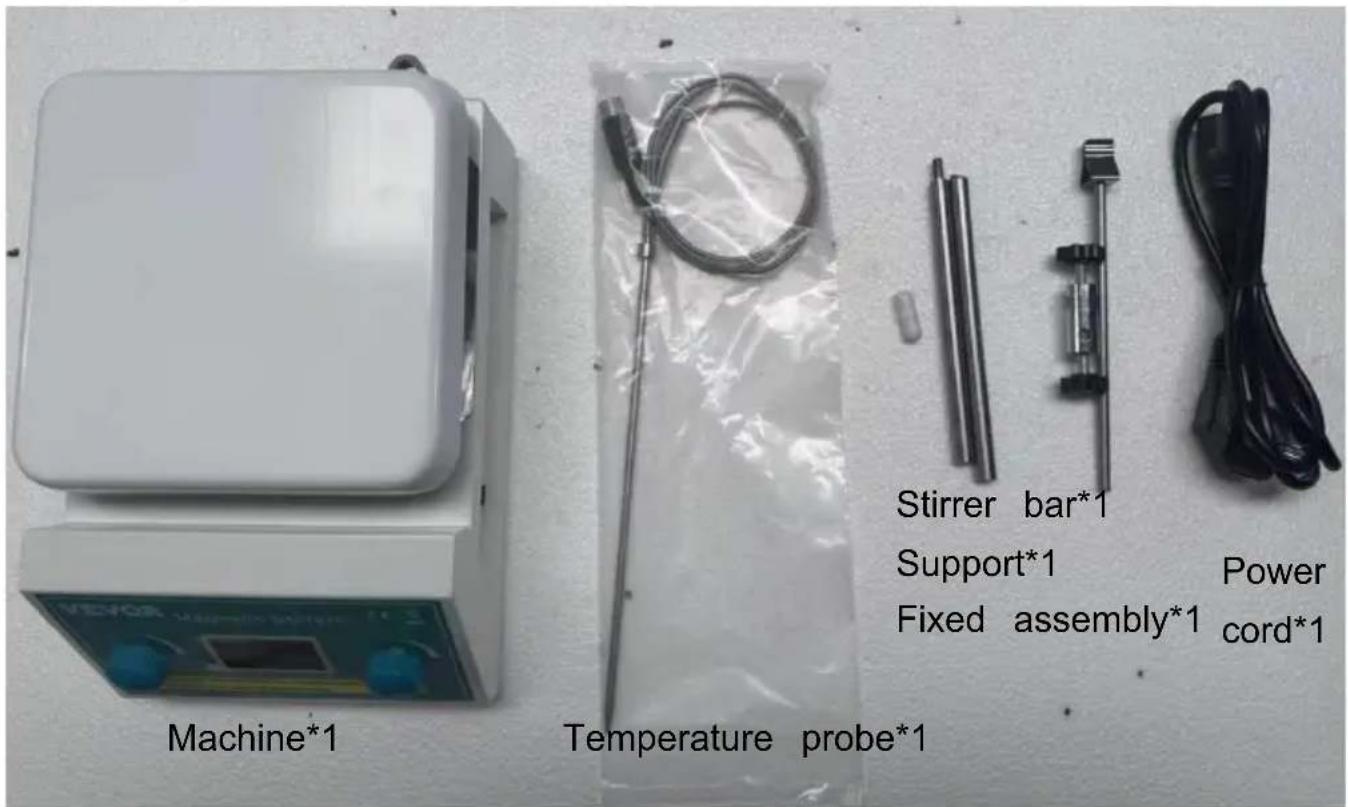

PACKUNGSINHALT

SH-3ABE, SH-3ABEII

SH-3AB

MONTAGEANLEITUNG

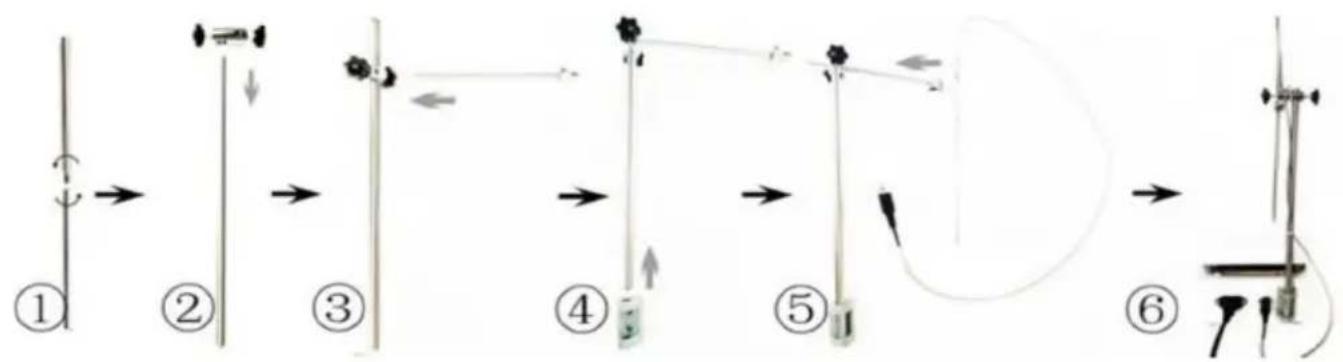

Schritte zur Installation des Stützrahmens und des Sensors

1. Den Standpfosten des Trägergestells verbinden (Schraubverbindung, bitte nicht direkt stecken);
2. Installieren Sie den Querstangenfixierer des Stützrahmens;
3. Installieren Sie die Stützschiene.
4. Installieren Sie die Befestigungsschnalle zwischen dem Stützrahmen und dem Rührwerkskörper.
5. Installieren Sie den Rührstab;
   Befestigen Sie den Stützrahmen und den Hauptkörper des Rührwerks schließen Sie die Stromversorgung des Rührwerks entsprechend der

Buchse des Hauptkörpers an.

Vorsichtsmaßnahmen bei der Installation:

1. Bei diesem Produkt handelt es sich um ein
   Präzisions-Experimentiergerät. Bitte gehen Sie bei der Installation entsprechend der Schnittstelle vor.
2. Bitte befolgen Sie bei der Installation genau die Installationsschritte.
3. Bitte prüfen Sie nach der Montage die Vertikalität des Trägerrahme und die Ebenheit der Trägerschiene.
4. Bitte stellen Sie sicher, dass alle Teile fest und ohne Lockerheit miteinander verbunden sind.

Wenn Sie während der Verwendung feststellen, dass sich das Verbindungsteil löst, stellen Sie die Verwendung bitte sofort ein und installieren Sie es erneut, um zu verhindern, dass Teile und Experime gelöst werden.

Das Instrument ist beschädigt.

PRODUKTFUNKTIONEN

SH-3ABE, SH-3ABEII

• PV stellt die Temperatur dar. Wenn kein externer Sensor vorhanden ist stellt es die Temperatur der Ofenplatte dar, und wenn ein externer Sensor vorhanden ist, stellt es die Temperatur des externen Sensors dar.
• SV stellt die Drehzahl dar, der eingestellte Zustand stellt die eingestel Drehzahl dar und der nicht eingestellte Zustand stellt die Betriebsdrehz dar.
• Wenn der externe Temperatursensor nicht im Becher auf der Heizplattplatziert wird, kann die Temperaturänderung innerhalb von 10 Minuten nach dem Einschalten der Maschine nicht erfasst werden und das Geschaltet die Heizung ab und zeigt „Topf“ an.

Betriebsart:

1. Stellen Sie die Maschine auf eine waagerechte Tischplatte und schließe Sie dann das Netzkabel an die Steckdose auf der Rückseite des Sockels
2. Stecken Sie das andere Ende des Netzkabels in eine Standardsteckdos

3. Achten Sie auf den Netzschalter auf der rechten Seite der Basis. Der
   (-) bedeutet „Ein“ und (o) bedeutet „Aus“.

4. Stellen Sie die Maschine stabil auf, stellen Sie den Becher mit dem flüssigen Arzneimittel in die Mitte der Arbeitsplatte, stellen Sie einen geeigneten Rotor in den Becher und platzieren Sie ihn in der Mitte des Bechers, schalten Sie die Stromversorgung ein und die obere Reihe des Instruments zeigt die Temperatur der Ofenplatte an (wenn der Sensor exte

angeschlossen ist, wird die Temperatur des externen Sensors angezeigt) u die untere Reihe zeigt „Aus“ an. Drücken Sie die „HEAT“-Taste, um die

Maschine zu starten und aufzuheizen. Drücken Sie auf ähnliche Weise ein den „STIR“-Knopf und die Maschine beginnt zu RÜHREN. Stellen Sie die

gewünschte Geschwindigkeit durch Drehen des „Stir“-Knopfs ein. (Wenn der

Knopf gedreht wird, zeigt die untere Reihe des Instruments nach Ende der Drehung 2 Sekunden lang die eingestellte Rotationsgeschwindigkeit an und die untere Reihe des Instruments zeigt die aktuelle Rotationsgeschwindigkeit an).

1. Wenn Sie die Temperatur der Flüssigkeit im Becher messen müssen, können Sie die Halterung anschließen, den Stecker des Sensorkabels in die Rückseite des Geräts stecken und dann den Sensor in die Flüssigkeit einführen. Zu diesem Zeitpunkt ist die vom Gerät angezeigte Temperatur oder Flüssigkeitstemperatur.

Vorsichtsmaßnahmen für die Anwendung

1. Die Verwendung in feuchter Umgebung sollte vermieden werden.

2. Bei der Anwendung sollte das flüssige Arzneimittel im Becher nicht zu sein, um ein Überlaufen beim Umrühren zu verhindern.

3. Um Verbrennungen zu vermeiden, berühren Sie während des Gebrauchs nicht die Ofenplatte.

SH-3AB

Betriebsmodus verwenden

1. Stellen Sie die Maschine stabil auf und stellen Sie den Becher mit dem flüssigen Arzneimittel in die Mitte der Arbeitsplatte.
2. Setzen Sie den entsprechenden Rotor in den Becher ein und platzieren Si in der Mitte des Bechers.
3. Schalten Sie die Stromversorgung ein und stellen Sie die Temperatur durch Drehen der Öffnung des „HEAT“-Knopfes ein. Beim HEAT leuchtet die „HEAT

"-Anzeige und die Heizleistung wird mit dem „Heat“-Knopf eingestellt. Stellen Sie die Rührgeschwindigkeit durch Drehen der Öffnung des „STIR“-Knopfes ein.

Beim RÜHREN leuchtet die „Stir“-Anzeige und die Rührgeschwindigkeit wird mit dem „Stir“ -Knopf eingestellt.

1. Messen Sie die Temperatur der Flüssigkeit im Becherglas mit einem an ei Halterung befestigten Thermometer.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass dieses Produkt in Europäischen Union einer getrennten Müllentsorgung unterliegt. gilt für das Produkt und alle mit diesem Symbol gekennzeichn Zubehörteile. So gekennzeichnete Produkte dürfen nicht im non Hausmüll entsorgt werden, sondern müssen an einer Sammelst für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support
