SH-3ABE - Agitateur magnétique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agitateur magnétique chauffant
Marque	Vevor
Modèle	SH-3ABE
Dimensions (L x l x H)	305 x 180 x 132 mm
Poids net	3,42 kg
Poids brut	4 kg
Alimentation électrique	120/200-240 V~, 50/60 Hz
Puissance	500 W
Capacité d'agitation maximale	2000 mL
Température de chauffage maximale	300 °C
Fonctions principales	Agitation et chauffage magnétiques avec contrôle de température
Contenu du colis	Machine, sonde de température, barreau magnétique, support, ensemble de fixation, cordon d'alimentation
Affichage	Écran numérique : température (PV) et vitesse de rotation (SV)
Mode de contrôle	Bouton STIR pour agitation, bouton HEAT pour chauffage, bouton rotatif pour réglage de vitesse
Sécurité	Lecture obligatoire du manuel ; risque de brûlure (plaque >300°C) ; mise à la terre ; éviter atmosphères explosives
Entretien et nettoyage	Nettoyer avec un chiffon humide ; éviter l'humidité ; débrancher avant tout entretien
Pièces détachées et réparabilité	Support technique et garantie sur www.vevor.com/support
Température de fonctionnement	Utilisation en laboratoire, scolaire ou industriel ; distance minimale 100 mm autour de l'appareil
Certifications	Conforme à la directive européenne DEEE (2012/19/CE)

FOIRE AUX QUESTIONS - SH-3ABE Vevor

Comment installer le support et la sonde de température ?

Fixez d'abord le poteau vertical à l'aide du raccord à vis, puis installez le fixateur de barre transversale et le rail de support. Ensuite, fixez la boucle entre le support et le corps de l'agitateur. Insérez la sonde de température dans le support et branchez-la à l'arrière de la machine.

Comment démarrer l'agitation ?

Placez le bécher contenant le liquide au centre de la plaque, ajoutez le barreau magnétique. Allumez l'appareil, puis appuyez sur le bouton STIR pour lancer l'agitation. Tournez le bouton rotatif pour régler la vitesse souhaitée.

Comment régler la température ?

Appuyez sur le bouton HEAT pour activer le chauffage. La température de la plaque s'affiche en haut. Pour mesurer la température du liquide, utilisez la sonde externe branchée à l'arrière ; l'affichage basculera alors sur la température mesurée.

Que faire si l'écran affiche 'pot' ?

Cela signifie que la sonde de température externe n'est pas correctement placée dans le liquide ou que la température ne change pas dans les 10 minutes suivant la mise sous tension. Vérifiez que la sonde est immergée et que le chauffage est actif.

Quelles sont les précautions de sécurité importantes ?

Lisez attentivement le manuel avant utilisation. Portez des équipements de protection. Ne touchez pas la plaque chauffante chaude. Assurez-vous que la prise est mise à la terre. N'utilisez pas dans un environnement humide ou explosif. Respectez une distance minimale de 100 mm autour de l'appareil.

Quelle est la capacité maximale d'agitation ?

La capacité maximale d'agitation est de 2000 mL pour le modèle SH-3ABE. Utilisez un bécher adapté et un barreau magnétique proportionné.

Puis-je utiliser l'appareil sans sonde de température ?

Oui, l'appareil fonctionne sans sonde. Dans ce cas, la température affichée est celle de la plaque chauffante. La sonde est optionnelle pour mesurer la température du liquide.

Comment nettoyer l'agitateur magnétique ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez la plaque et le boîtier avec un chiffon humide. N'utilisez pas de produits abrasifs et évitez que l'eau ne pénètre à l'intérieur.

Où trouver les pièces détachées ou le support technique ?

Rendez-vous sur le site www.vevor.com/support pour obtenir de l'aide, des certificats de garantie et commander des pièces détachées.

Quelle est la garantie de l'appareil ?

Le produit est couvert par une garantie électronique. Pour plus d'informations, consultez le site www.vevor.com/support et munissez-vous de votre certificat de garantie.

MODE D'EMPLOI SH-3ABE Vevor

Technique Certificat d'assistance et de garantie électronique https://www.vevor.com/support

AGITATEURS MAGNÉTIQUES MANUEL D' UTILISATION

MODÈLE N° : SH-3ABE, SH-3ABEII, SH-3AB

Veuillez lire attentivement ce manuel avant d'utiliser le produit. Le non-respect de ces instructions peut entraîner des blessures grave

	Avertissement!● Lire attentivement le mode d'emploi avant utilisation.● Assurez-vous que seul du personnel formé travaille l'instrument.
	Risque de brûlure !● Soyez prudent lorsque vous touchez les pièces du la plaque chauffante qui peuvent atteindre des températures supérieures à 300 °C .● Faites attention à la chaleur résiduelle après l'arrêt.
	Contact de terre de protection !● Faire sûr que la prise doit être mise à la terre (o terre de protection) avant utilisation.

- Lors de l'utilisation, portez des protections de sécurité individuelles pour éviter les risques de :

- Éclaboussures et évaporation de liquides

- Dégagement de gaz toxiques ou combustibles

- Ensemble Placez l'instrument dans un endroit spacieux, sur une surface stable, propre, antidérapante, sèche et ignifuge. N'utilisez p l'instrument dans des atmosphères explosives, avec des substances dangereuses ou à proximité d'eau.

- Augmentez progressivement la vitesse, réduisez la vitesse si : - La barre d'agitation se brise en raison de la vitesse élevée - L'instrument ne fonctionne pas correctement ou le récipient n'est pas centré sur la plaque

- La température doit toujours être réglée à au moins 50 °C inférieure au point d'éclair du support utilisé.

- Soyez conscient des dangers dus à : - Matériaux ou milieux inflammables à faible température d'ébullitior

• Surremplissage du support
• Conteneur non sécurisé

- Ne traiter les matières pathogènes que dans des récipients fermés.

• Si le boîtier de la barre d'agitation est en PTFE, veuillez noter
• Le fluor élémentaire, les trois fluorures et les métaux alcalins corrodent le PTFE et les alcanes halogènes, les faisant se dila température ambiante.
• Les métaux alcalins fondus, les métaux alcalino-terreux ou leur solution, ainsi que la poudre des deuxième et troisième ethnies tableau périodique des éléments auront une réaction chimique avec le PTFE lorsque la température atteint 300 \~ 400°C.

- Vérifiez l'instrument et les accessoires avant chaque utilisation.

N'utilisez pas de composants endommagés. Le fonctionnement sûr n'est garanti qu'avec les accessoires répertoriés dans la section « Accessoires ». Les accessoires doivent être solidement fixés à l'appareil et doivent être retirés lorsqu'ils ne sont pas utilisés.

Débranchez toujours l'alimentation avant d'installer des accessoires.

• Lorsque le capteur de température externe est nécessaire, la point du capteur de mesure doit être à au moins 5 à 10 mm du fon paroi du récipient.
• L'instrument ne peut être complètement déconnecté de l'alimentation secteur qu'en coupant l'alimentation secteur ou en débranchant la fiche.
• La tension indiquée sur l'étiquette doit correspondre à celle du réseau électrique.
• Assurez-vous que le câble d'alimentation secteur ne touche pas la plaque chauffante. Ne couvrez pas l'appareil.
• L'instrument ne doit être utilisé que par des experts.

Tenir à l'écart des champs magnétiques élevés.

CONSERVER CE MANUEL

Utilisation appropriée

L'instrument est conçu pour mélanger et/ou chauffer des liquides dans écoles, les laboratoires ou les usines

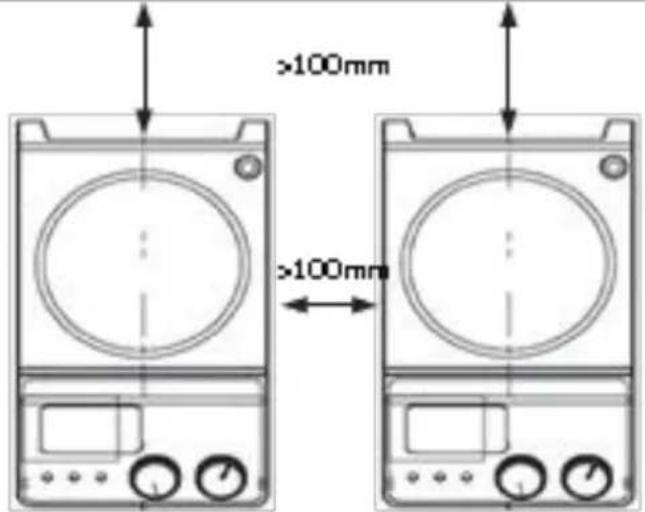

- Respectez les distances minimales entre les unités multiples, ainsi que les distances par rapport au mur arrière et au-dessus de l'assemblage (min. 100 mm).

Cet appareil n'est pas adapté à une utilisation dans des zones résidentielles ou autres contraintes mentionnées dans les Consignes de sécurité.

CARACTÉRISTIQUES TECHNIQUES

Modèle	SH-3ABE	SH-3ABEII	SH-3AB
Tension [VAC]	120/200 à 240	120/200 à 240	120/200 à 240
Fréquence [Hz]	50/60	50/60	50/60
Puissance [W]	500	500	500
Capacité d'agitation maximale [mL]	2000	5000	3000
Température de	300	300	380
chauffage maximale[°C]
Dimensions du produit(L*I*H)[mm]	305*180*132	305*180*132	260*177*130
Taille de l'emballag(L*I*H) [mm]	368*258*236	255*365*228	255*365*228
Poids net [kg]	3.42	3.64	3.3
Poids brut [kg]	4	4.14	3.76

*Les produits tels que les spécifications, l'apparence et la concep sont sujets à modification sans préavis.

CONTENU DU COLIS

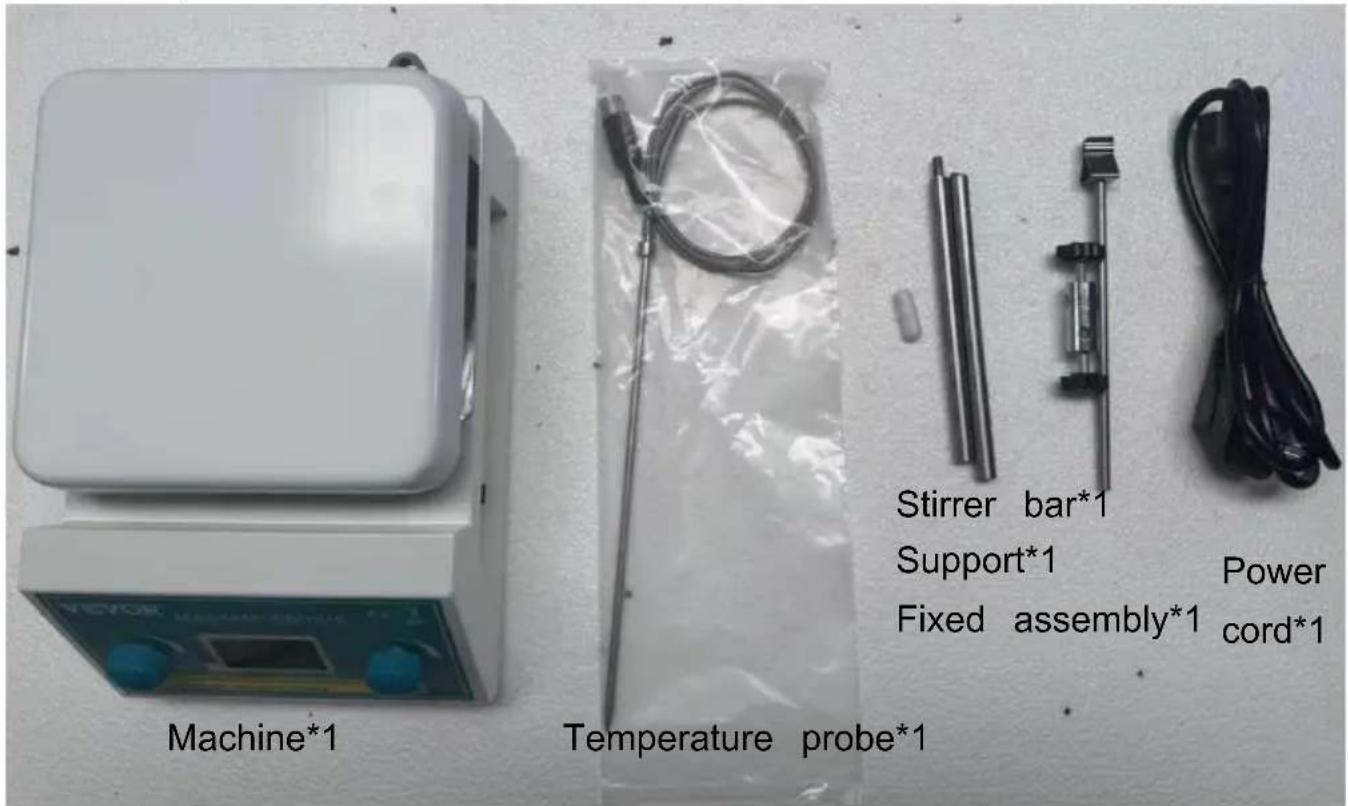

SH-3ABE, SH-3ABEII

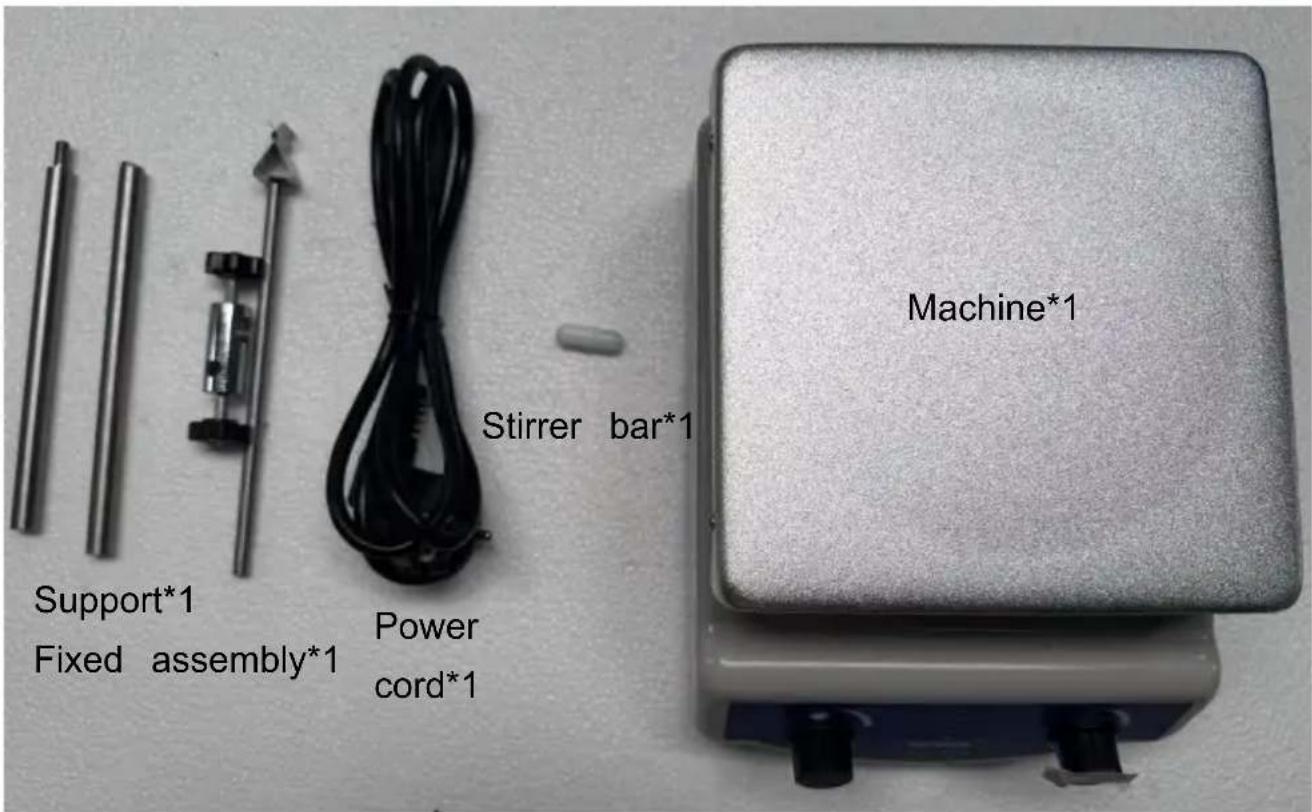

SH-3AB

ÉTAPES D'ASSEMBLAGE

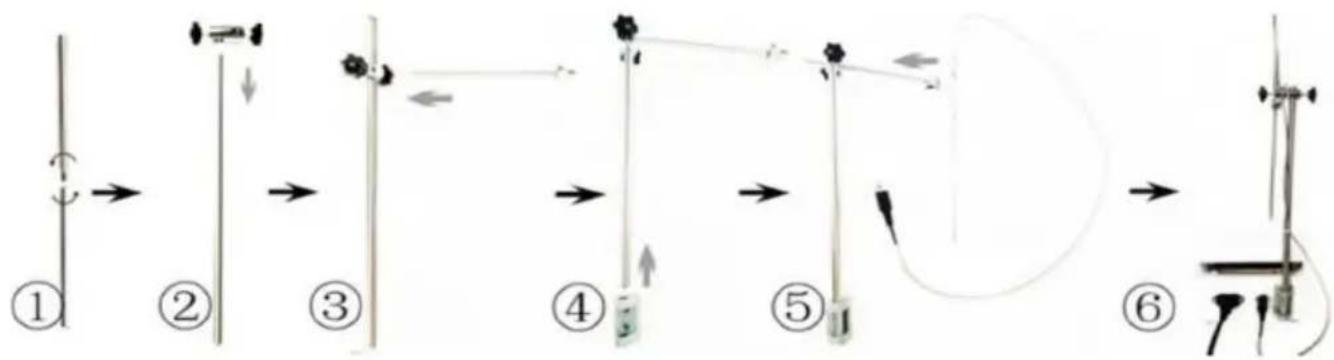

Étapes d'installation du cadre de support et du capteur

1. Raccorder le poteau vertical du cadre de support (raccord à vis, le brancher directement) ;
2. Installer le fixateur de la barre transversale du cadre de support ;
3. installer le rail de support ;
4. Installer la boucle de fixation entre le cadre de support et le corp l'agitateur ;
5. Installer la tige d'agitation ;

Fixez le cadre de support et le corps principal de l'agitateur, puis co

l'alimentation de la barre d'agitation en fonction de la prise du corps principal.

Précautions d'installation :

1. Ce produit est un instrument expérimental de précision. Veuillez procéder conformément à l'interface lors de l'installation.
2. Veuillez procéder à l'installation en stricte conformité avec les étapes d'installation ;
3. Après l'installation, veuillez vérifier la verticalité du cadre de suppor le niveau du rail de support.
4. Assurez-vous que toutes les pièces sont bien connectées sans desserrage ;

Si vous constatez que la pièce de connexion est desserrée pendant l'utilisation, veuillez cesser immédiatement de l'utiliser et la réinstaller p éviter de provoquer des pièces et des expériences.

L'instrument est endommagé.

• PV représente la température, lorsqu'il n'y a pas de capteur externe, représente la température de la plaque du four, et lorsqu'il y a un c externe, il représente la température du capteur externe.
• SV représente la vitesse de rotation, l'état défini représente la vitesse rotation définie et l'état non défini représente la vitesse de rotation en cours.
• Si le capteur de température externe n'est pas placé dans le bécher plaque chauffante, le changement de température ne peut pas être détecté dans les 10 minutes suivant la mise sous tension de la mac et l'instrument éteint le chauffage et affiche « pot ».

Mode de fonctionnement :

1. Placez la machine sur un bureau horizontal, puis connectez le cordon alimentation à la prise de courant située à l'arrière de la base.
2. Branchez l'autre extrémité du cordon d'alimentation dans une prise standard.
3. Faites attention à l'interrupteur d'alimentation situé sur le côté droit de base. La ligne (-) indique la mise sous tension et (o) indique la mise ho tension.
4. Placez la machine de manière stable, placez le bécher avec le médical liquide au centre de la plaque de travail, placez un rotor approprié dans

bécher et placez-le au centre du bécher, allumez l'alimentation électrique (rangée supérieure de l'instrument affiche la température de la plaque du si le capteur est connecté en externe, la température du capteur externe s'affiche) et la rangée inférieure affiche « Off ». Appuyez sur le bouton » pour démarrer la machine et la chauffer. De même, appuyez une fois bouton « STIR » et la machine commencera à AGITATION et ajustez-la vitesse requise en tournant le bouton « stir ». (Lorsque le bouton tourne, rangée inférieure de l'instrument affichera la vitesse de rotation définie pendant 2 secondes après la fin de la rotation, et la rangée inférieure d l'instrument affichera la vitesse de rotation actuelle).

1. Si vous devez mesurer la température du liquide dans le bécher, vous pouvez connecter le support, insérer la fiche du câble du capteur à l'arrière la machine, puis insérer le capteur dans le liquide. À ce stade, la température affichée par l'instrument est la température du liquide.

Précautions d'emploi

1. doit éviter d'utiliser dans un environnement humide.
2. Lors de l'utilisation, le médicament liquide dans le bécher ne doit pas trop plein pour éviter qu'il ne déborde lors de l'agitation.
3. Ne touchez pas la plaque du four pendant l'utilisation pour éviter les brûlures.

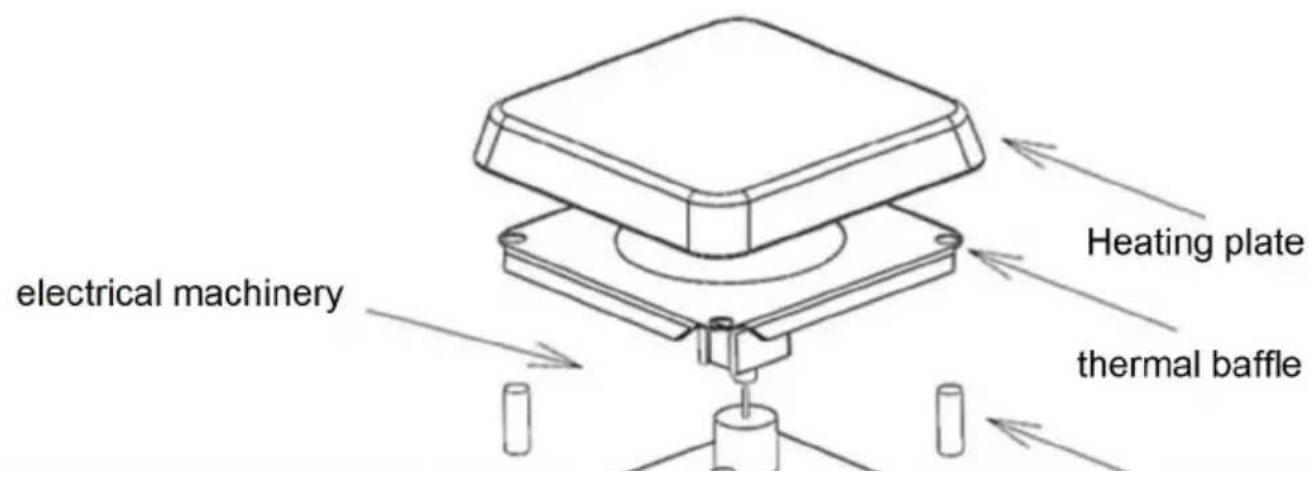

SH-3AB

Utiliser le mode de fonctionnement

1. Placez la machine de manière stable et placez le bécher contenant le médicament liquide au centre de la plaque de travail.
2. placez le rotor approprié dans le bécher et faites-le au centre du bécher.
3. Allumez l'alimentation électrique et réglez la température en tournant l'ouverture du bouton « HEAT ». Lors du CHAUFFAGE, le voyant « HEAT » s'allume et la puissance de chauffage est réglée par le bouton « heat ». Re vitesse d'agitation en tournant l'ouverture du bouton « STIR ». Lors du CHAUFFAGE, le voyant « stir » est allumé et la vitesse d'agitation est réglé bouton « stir ».
4. Mesurer la température du liquide dans le bécher avec un thermomètre fix un support.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective des dé dans l'Union européenne. Cela s'applique au produit et à tous accessoires marqués de ce symbole. Les produits marqués co tels ne peuvent pas être jetés avec les ordures ménagères n mais doivent être déposés dans un point de collecte pour le des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD N 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
