SH-3ABE - Agitador magnético Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Agitador magnético calefactor
Marca	Vevor
Modelo	SH-3ABE
Dimensiones (L x A x H)	305 x 180 x 132 mm
Peso neto	3,42 kg
Peso bruto	4 kg
Alimentación eléctrica	120/200-240 V~, 50/60 Hz
Potencia	500 W
Capacidad máxima de agitación	2000 mL
Temperatura máxima de calentamiento	300 °C
Funciones principales	Agitación y calentamiento magnéticos con control de temperatura
Contenido del paquete	Máquina, sonda de temperatura, barra magnética, soporte, conjunto de fijación, cable de alimentación
Pantalla	Pantalla digital: temperatura (PV) y velocidad de rotación (SV)
Modo de control	Botón STIR para agitación, botón HEAT para calentamiento, botón giratorio para ajuste de velocidad
Seguridad	Lectura obligatoria del manual; riesgo de quemadura (placa >300°C); conexión a tierra; evitar atmósferas explosivas
Mantenimiento y limpieza	Limpiar con un paño húmedo; evitar la humedad; desconectar antes de cualquier mantenimiento
Piezas de repuesto y reparabilidad	Soporte técnico y garantía en www.vevor.com/support
Temperatura de funcionamiento	Uso en laboratorio, escolar o industrial; distancia mínima 100 mm alrededor del aparato
Certificaciones	Conforme a la directiva europea RAEE (2012/19/CE)

Preguntas frecuentes - SH-3ABE Vevor

¿Cómo instalar el soporte y la sonda de temperatura?

Fije primero el poste vertical con el conector de tornillo, luego instale el fijador de barra transversal y el riel de soporte. A continuación, fije el bucle entre el soporte y el cuerpo del agitador. Inserte la sonda de temperatura en el soporte y conéctela en la parte trasera de la máquina.

¿Cómo iniciar la agitación?

Coloque el vaso de precipitados con el líquido en el centro de la placa, añada la barra magnética. Encienda el aparato, luego presione el botón STIR para iniciar la agitación. Gire el botón giratorio para ajustar la velocidad deseada.

¿Cómo ajustar la temperatura?

Presione el botón HEAT para activar el calentamiento. La temperatura de la placa se muestra arriba. Para medir la temperatura del líquido, use la sonda externa conectada en la parte trasera; la pantalla cambiará a la temperatura medida.

¿Qué hacer si la pantalla muestra 'pot'?

Esto significa que la sonda de temperatura externa no está colocada correctamente en el líquido o que la temperatura no cambia en los 10 minutos siguientes al encendido. Verifique que la sonda esté sumergida y que el calentamiento esté activo.

¿Cuáles son las precauciones de seguridad importantes?

Lea atentamente el manual antes de usar. Use equipo de protección. No toque la placa caliente. Asegúrese de que el enchufe esté conectado a tierra. No use en un ambiente húmedo o explosivo. Mantenga una distancia mínima de 100 mm alrededor del aparato.

¿Cuál es la capacidad máxima de agitación?

La capacidad máxima de agitación es de 2000 mL para el modelo SH-3ABE. Use un vaso de precipitados adecuado y una barra magnética proporcionada.

¿Puedo usar el aparato sin sonda de temperatura?

Sí, el aparato funciona sin sonda. En ese caso, la temperatura mostrada es la de la placa caliente. La sonda es opcional para medir la temperatura del líquido.

¿Cómo limpiar el agitador magnético?

Desconecte el aparato y déjelo enfriar. Limpie la placa y la carcasa con un paño húmedo. No use productos abrasivos y evite que entre agua en el interior.

¿Dónde encontrar las piezas de repuesto o el soporte técnico?

Visite el sitio web www.vevor.com/support para obtener ayuda, certificados de garantía y pedir piezas de repuesto.

¿Cuál es la garantía del aparato?

El producto está cubierto por una garantía electrónica. Para más información, consulte el sitio www.vevor.com/support y tenga a mano su certificado de garantía.

MANUAL DE USUARIO SH-3ABE Vevor

Técnico Certificado de soporte y garantía electrónica https://www.vevor.com/support

AGITADORES MAGNÉTICOS MANUAL DEL USUARIO

NÚMERO DE MODELO: SH-3ABE, SH-3ABEII, SH-3AB

Lea atentamente este manual antes de utilizar el producto. De lo contrario, podría sufrir lesiones graves.

	¡Advertencia!● Lea atentamente las instrucciones de uso antes de● Asegúrese de que sólo personal capacitado trabaje instrumento.
	¡Riesgo de quemaduras!● Precaución al tocar las partes de la carcasa y la calefactora que pueden alcanzar temperaturas superiores 300 °C .● Preste atención al calor residual después de apaga
	Contacto a tierra protector !● Hacer seguro que El enchufe debe estar conectado (contacto de tierra de protección) antes de su us

• Al operar, utilice protección personal para evitar el riesgo de:
• Salpicaduras y evaporación de líquidos
• Liberación de gases tóxicos o combustibles

- Coloque el instrumento en un lugar amplio sobre una superficie estable, limpia, antideslizante, seca e ignífuga. No utilice el instrumento en atmósferas explosivas, con sustancias peligrosas o cerca del agua.

- Aumente gradualmente la velocidad, reduzca la velocidad si:

- La barra agitadora se rompe debido a la alta velocidad

- El instrumento no funciona con suavidad o el recipiente no está centrado en la placa

- La temperatura debe ajustarse siempre al menos 50 °C por debajo del punto de inflamación del medio utilizado.

- Tenga en cuenta los peligros debidos a:

- Materiales o medios inflamables con baja temperatura de ebullición.

• Sobrellenado de medios
• Contenedor inseguro

- Procese materiales patógenos únicamente en recipientes cerrados.

• Si la caja de la barra agitadora es de PTFE, tenga en cuenta
• El flúor elemental, tres fluoruros y metales alcalinos corroerán el PTFE y los alcanos halógenos haciendo que se expandan a temperatura ambiente.
• Los metales alcalinos y alcalinotérreos fundidos o sus soluciones así como el polvo del segundo y tercer grupo de la Tabla P de Elementos, tendrán una reacción química con el PTFE cuando la temperatura alcance los 300 ~ 400 °C.

- Revise el instrumento y los accesorios antes de cada uso. No utilice componentes dañados. El funcionamiento seguro solo se garantiza con los accesorios que se indican en la sección “Accesorios”. Los accesorios deben estar bien fijados al dispositivo y deben retirarse cuando no se utilicen. Desconecte siempre la alimentación antes de instalar los accesorios.

• Si se necesita el sensor de temperatura externo, la punta del sensor de medición debe estar al menos a 5-10 mm del fondo y la pared del recipiente.
• El instrumento sólo puede desconectarse completamente de la fuente de alimentación principal apagándola o desconectando el enchufe.
• El voltaje indicado en la etiqueta debe corresponder a la fuente de alimentación principal.
• Asegúrese de que el cable de alimentación principal no toque la placa calefactora. No cubra el dispositivo.
• El instrumento sólo debe ser utilizado por expertos.

Mantener alejado de campos magnéticos elevados.

GUARDE ESTE MANUAL

Uso adecuado

El instrumento está diseñado para mezclar y/o calentar líquidos en escuelas, laboratorios o fábricas.

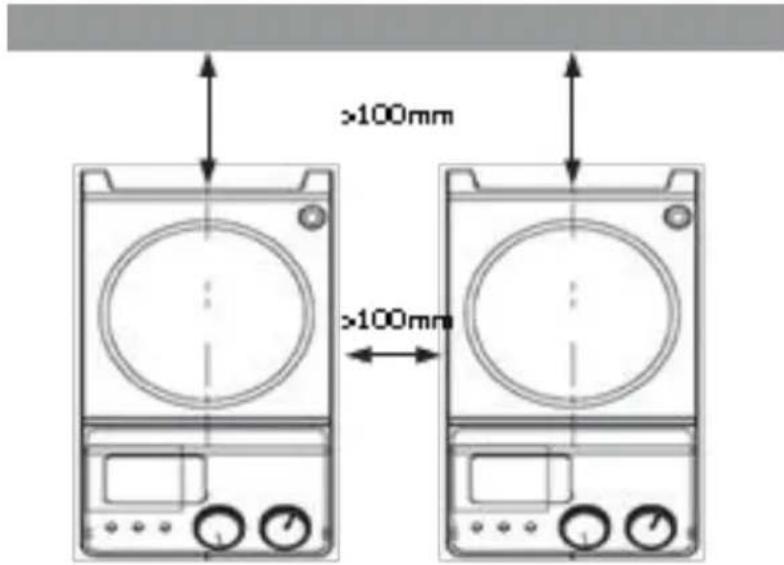

- Respetar las distancias mínimas entre varias unidades, así como las distancias a la pared trasera y por encima del conjunto (mín. mm).

Este dispositivo no es adecuado para su uso en áreas residenciales u otras restricciones mencionadas en las Instrucciones de seguridad.

*Los productos como especificaciones, apariencia y diseño están sujetos a modificaciones sin previo aviso. ESPECIFICACIONES TÉCNICAS

Modelo	SH-3ABE	SH-3ABEII	SH-3AB
Voltaje [VAC]	120/200 ~ 240	120/200 ~ 240	120/200 ~ 240
Frecuencia [Hz]	50/60	50/60	50/60
Potencia [W]	500	500	500
Capacidad máxima de agitación [mL]	2000	5000	3000
Temperatura máxima decalentamiento [°C]	300	300	380
Dimensiones del producto (Largo*Ancho*Alto)[mm]	305*180*132	305*180*132	260*177*130
Tamaño del embalaje (Largo*Ancho*Alto)[mm]	368*258*236	255*365*228	255*365*228
Peso neto [kg]	3.42	3.64	3.3
Peso bruto [kg]	4	4.14	3,76

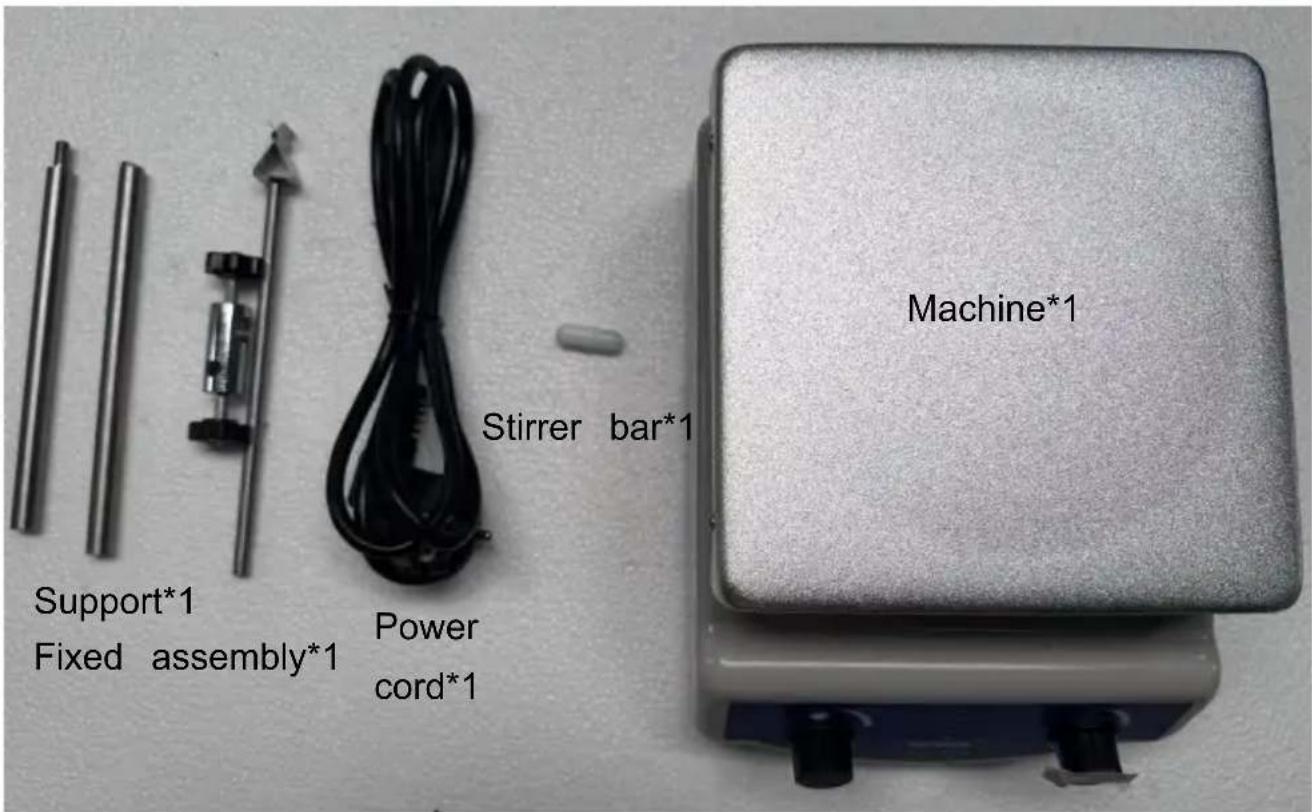

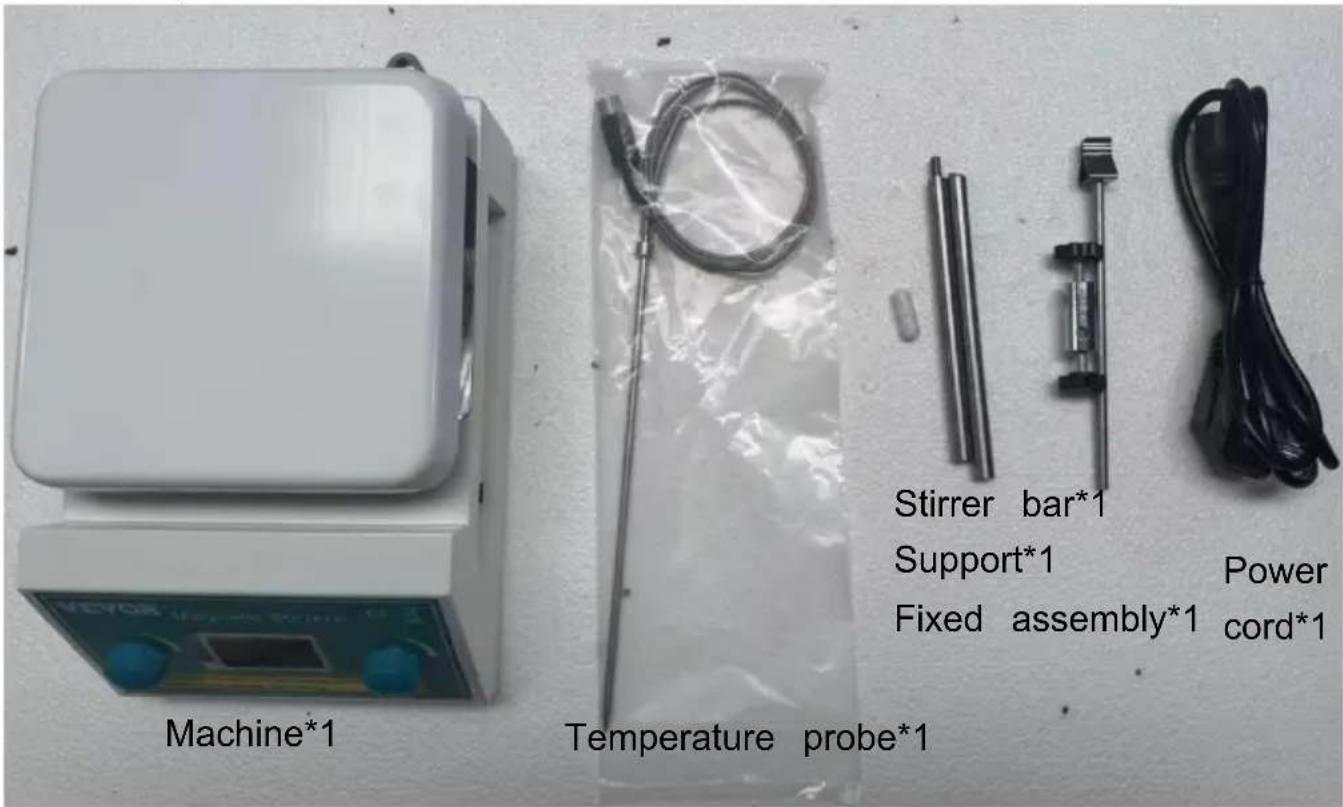

CONTENIDO DEL PAQUETE

SH-3ABE, SH-3ABEII

SH-3AB

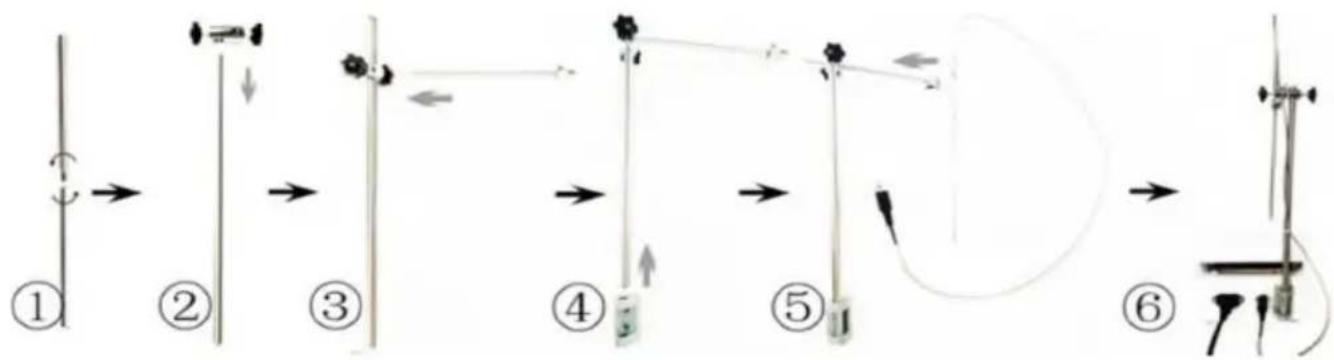

PASOS DE MONTAJE

Pasos para la instalación del marco de soporte y del sensor

1. Conecte el poste vertical del marco de soporte (conexión de tornillo, no lo conecte directamente);
2. Instalar el fijador de la barra transversal del marco de soporte;
3. instalar el riel de soporte;
4. Instalar la hebilla de fijación entre el marco de soporte y el cuerpo agitador;
5. Instalar la varilla agitadora;

Fije el marco de soporte y el cuerpo principal del agitador, y conecte la fuente de alimentación de la barra agitadora de acuerdo con el zócalo

cuerpo principal.

Precauciones para la instalación:

1. Este producto es un instrumento experimental de precisión. Durante la instalación, utilícelo de acuerdo con la interfaz.
2. Realice la instalación siguiendo estrictamente los pasos de instalación.
3. Después de la instalación, verifique la verticalidad del marco de soporte y el nivel del riel de soporte.
4. Asegúrese de que todas las piezas estén bien conectadas y sin holgura.

Si nota que la pieza de conexión está suelta durante el uso, detenga inmediatamente y vuelva a instalarla para evitar dañar las piezas y los experimentos.

El instrumento está dañado.

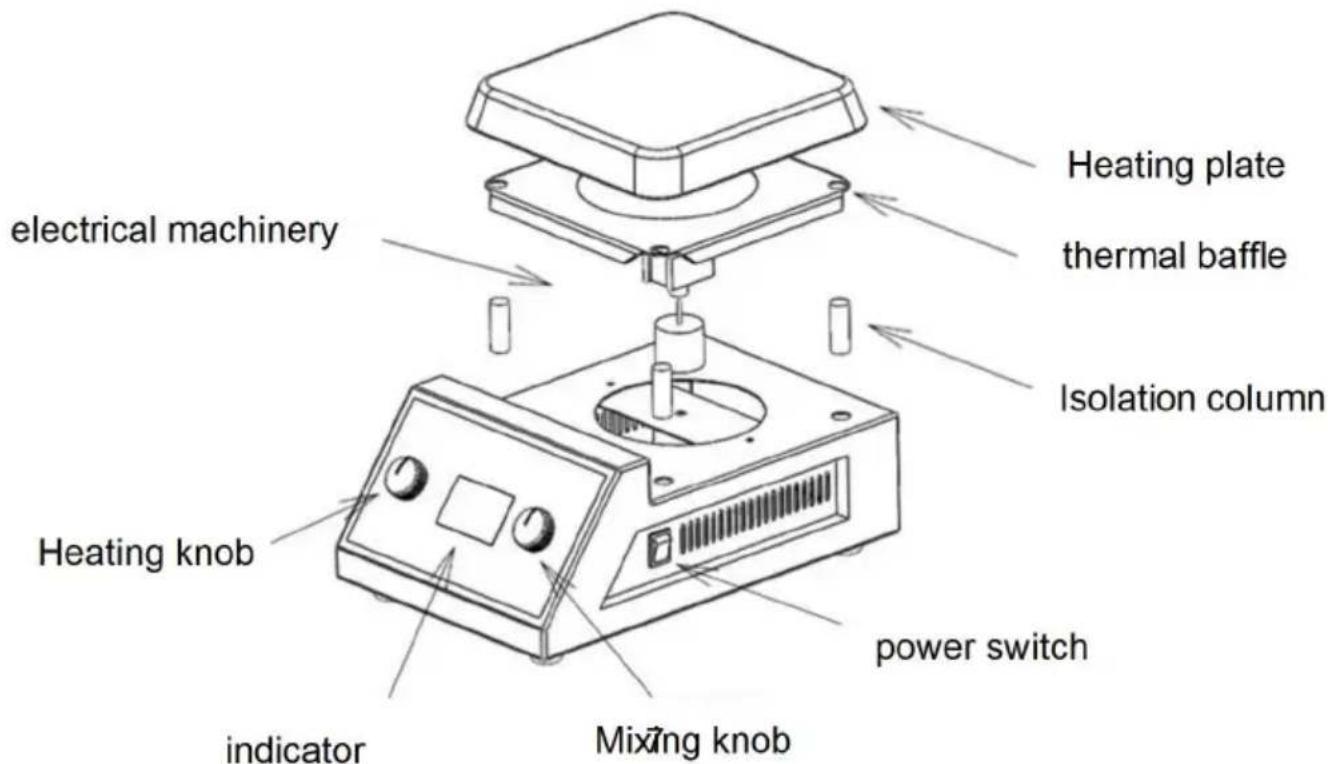

FUNCIONES DEL PRODUCTO

SH-3ABE, SH-3ABEII

• PV representa la temperatura. Cuando no hay sensor externo, representa la temperatura de la placa del horno, y cuando hay un sensor externo, representa la temperatura del sensor externo.
• SV representa la velocidad de rotación. En el estado establecido, representa la velocidad de rotación establecida, y en el estado no establecido, representa la velocidad de rotación en ejecución.
• Si el sensor de temperatura externo no está colocado en el vaso sobre la placa calefactora, no se puede detectar el cambio de temperatura dentro de los 10 minutos posteriores a que se enciende la máquina, y el instrumento apaga el calentamiento y muestra "pot".

Modo de operación:

1. Coloque la máquina sobre un escritorio horizontal y luego conecte el cable de alimentación a la toma de corriente en la parte posterior de la base.
2. Conecte el otro extremo del cable de alimentación a un enchufe estándar.
3. Preste atención al interruptor de encendido que se encuentra en el lado derecho de la base. La línea (-) indica encendido y (o) indica apagado.
4. Coloque la máquina de manera estable, coloque el vaso con el medicamento líquido en el centro de la placa de trabajo, coloque un rotor apropiado en el vaso y colóquelo en el centro del vaso, encienda la fuente de alimentación y la fila superior del instrumento muestra la temperatura de la placa del horno (si el sensor está conectado externamente, se muestra la temperatura del sensor externo), y la fila inferior muestra "Off". Presione el botón "HEAT" para iniciar la máquina y que se caliente. De manera similar, presione la perilla "STIR" una vez, y la máquina comenzará a remover, y ajústela a la velocidad requerida girando la perilla "STIR".

(Cuando la perilla gira, la fila inferior del instrumento mostrará la velocidad de rotación establecida durante 2 segundos después del final de la rotación, y luego la fila inferior del instrumento mostrará la velocidad de rotación actual).

1. Si necesita medir la temperatura del líquido en el vaso de precipitados, puede conectar el soporte, insertar el enchufe del cable del sensor en la parte posterior de la máquina y luego insertar el sensor en el líquido. En este momento, la temperatura que muestra el instrumento es la temperatura del líquido.

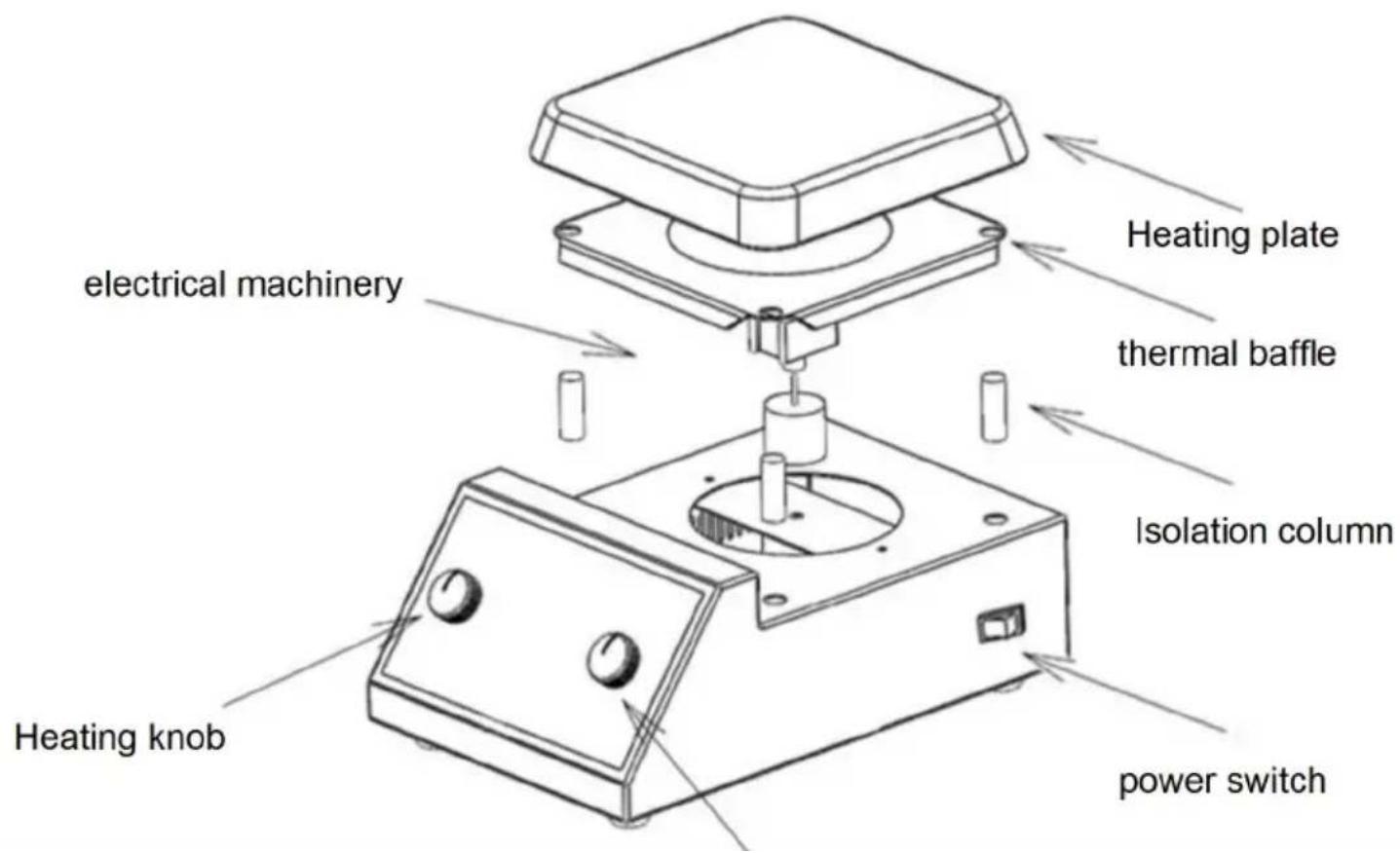

Precauciones de uso

1. Se debe evitar su uso en ambientes húmedos.
2. Durante su uso, el medicamento líquido en el vaso no debe estar demasiado lleno para evitar que se desborde al revolver.
3. No toque la placa del horno durante su uso para evitar quemaduras.

Utilizar el modo de operación

1. Coloque la máquina de forma estable y ponga el vaso con el medicamento líquido en el centro de la placa de trabajo.
2. Coloque el rotor apropiado en el vaso de precipitados y colóquelo en el centro del mismo.
3. Encienda la fuente de alimentación y ajuste la temperatura girando la perilla "HEAT". Cuando esté calentando, el indicador "HEAT" se ilumina y la potencia de calentamiento se ajustará con la perilla "HEAT". Ajuste la velocidad de agitación girando la perilla "STIR". Cuando esté agitando, la luz indicadora "STIR" estará encendida y la velocidad de agitación se ajustará con la perilla "STIR".
4. Mida la temperatura del líquido en el vaso con un termómetro fijado mediante un soporte.

Este producto está sujeto a las disposiciones de la Directiva 2012/19/CE. El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogida selectiva de residuos en la Unión Europea. Esto se aplica al producto y a los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto de recogida para reciclar dispositivos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
