BEDIENUNGSANLEITUNG MS-H-ProA Vevor

Technisch Support und E-Garantie-Zertifikat https://www.vevor.com/support

MAGNETRÜHRER

BENUTZERHANDBUCH

MODELL NR.: MS-S, MS-H-ProA

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. BEWAHREN SIE DIESES HANDBUCH AUF

	Warnung!● Lesen Sie die Bedienungsanleitung vor Gebrauch so durch.● Stellen Sie sicher, dass nur geschultes Personal mit Gerät arbeitet.
	Verbrennungsgefahr!● Vorsicht beim Berühren von Gehäuseteilen und Kocla diese Temperaturen über 300 °C .● Achten Sie auf die Restwärme nach dem Ausschalt
	Schutzerdungskontakt !● Machen sicher, dass Steckdose muss geerdet sein (Schutzleiterkontakt) vor Gebrauch.

- Tragen Sie während des Betriebs persönliche Schutzausrüstung, um folgende Risiken zu vermeiden :

• Spritzen und Verdunsten von Flüssigkeiten

• Freisetzung giftiger oder brennbarer Gase

• Satz Stellen Sie das Gerät in einem geräumigen Bereich auf einer stabilen, sauberen, rutschfesten, trockenen und feuerfesten Oberfläche auf. Betreiben Sie das Gerät nicht in explosiven Atmosphären, mit gefährlichen Stoffen oder in der Nähe von Wass

• Erhöhen Sie die Geschwindigkeit allmählich. Reduzieren Sie die Geschwindigkeit, wenn:

- Rührstab bricht aufgrund hoher Geschwindigkeit ab

- Das Gerät läuft nicht reibungslos oder der Behälter ist nicht zentriert auf der Platte

• °C niedriger sein als der Flammpunkt des verwendeten Mediums.

• Beachten Sie die Gefahren durch:

• Brennbare Stoffe oder Medien mit niedriger Siedetemperatur

• Überfüllung des Mediums
• Unsicherer Container

- Pathogene Stoffe nur in geschlossenen Gefäßen verarbeiten.

• Wenn das Gehäuse des Rührstabs aus PTFE besteht, beachten Sie bitte :
• Elementares Fluor, drei Fluoride und Alkalimetalle greifen PTFE und Halogenalkane an und führen bei Raumtemperatur zu einer Ausdehnung der Stoffe.

• Geschmolzene Alkali- und Erdalkalimetalle oder deren Lösungen sowie das Pulver der zweiten und dritten Gruppe des Periodensystems der Elemente reagieren chemisch mit PTFE, wenn die Temperatur 300–400 °C erreicht.

• Überprüfen Sie das Gerät und die Zubehörteile vor jedem Gebrauch. Verwenden Sie keine beschädigten Komponenten. Ein sicherer Betrieb ist nur mit dem im Abschnitt „Zubehör“ aufgeführten Zubehör gewährleistet. Zubehörteile müssen sicher am Gerät befestigt sein bei Nichtgebrauch entfernt werden. Trennen Sie vor dem Anbringer von Zubehör immer die Stromversorgung.

• Wenn ein externer Temperatursensor benötigt wird, muss die Spitze des Messsensors mindestens 5–10 mm vom Behälterboden und de Behälterwand entfernt sein.
• Eine vollständige Trennung des Gerätes vom Stromnetz kann nur durch Ausschalten der Hauptstromversorgung bzw. Ziehen des Steckers erfolgen.
• Die auf dem Etikett angegebene Spannung muss mit der Netzspannung übereinstimmen.
• Achten Sie darauf, dass das Netzkabel nicht mit der Kochplatte in Berührung kommt. Decken Sie das Gerät nicht ab.
• Die Bedienung des Gerätes darf nur durch Fachpersonal erfolgen. Von starken Magnetfeldern fernhalten.

BEWAHREN SIE DIESES HANDBUCH AUF

Bestimmungsgemäße Verwendung

Das Gerät ist zum Mischen und/oder Erhitzen von Flüssigkeiten in Sch Labors oder Fabriken konzipiert.

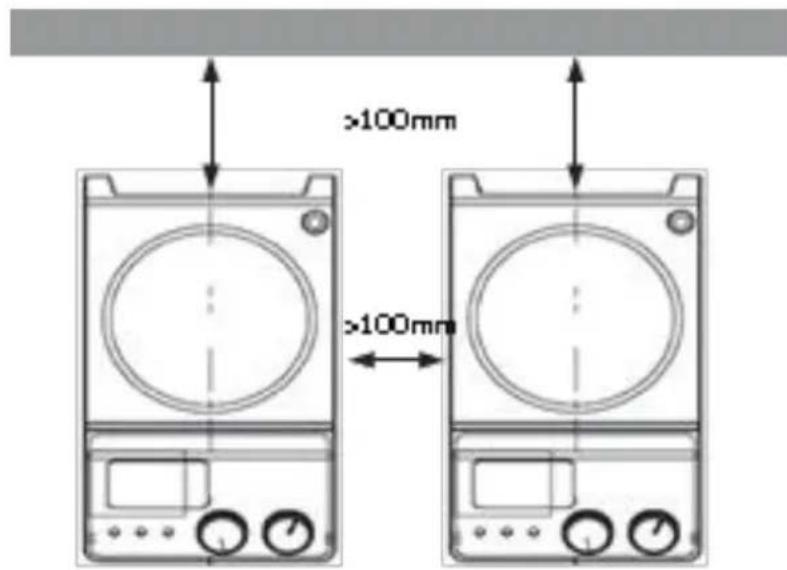

- Beachten Sie die Mindestabstände zwischen mehreren Einheiten sowie die Abstände zur Rückwand und über der Baugruppe (min mm).

Dieses Gerät ist nicht für den Einsatz in Wohngebieten oder anderen den Sicherheitshinweisen genannten Einschränkungen geeignet.

TECHNISCHE DATEN

Modell	MS-S	MS-H-ProA
Spannung [VAC]	120/200~240	120/200~240
Frequenz [Hz]	50/60	50/60
Leistung [W]	30	650
Maximale Rührleistung [L]	20 Liter	20 Liter
Maximale	/	340
Heiztemperatur [°C]
Technische Daten (L*B*H) [mm]	280*160*90	280*160*510
Verpackungsgröße (L*B*H) [mm]	332*220*155	390*215*200
Nettogewicht [kg]	2,35	3.28
Bruttogewicht [kg]	2,75	3.7

*Produkte wie Spezifikationen, Aussehen und Design können ohn vorherige Ankündigung geändert werden.

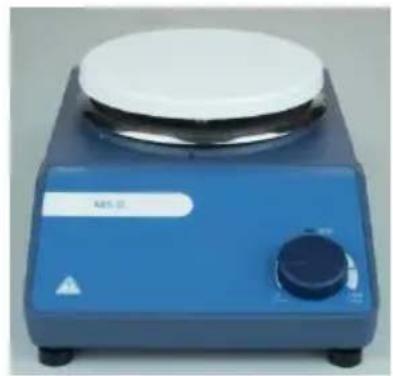

PACKUNGSINHALT

MS-S

Modell	Artikel	Beschreibungen
MS-S	Rührknopf Rühre	Stellen Sie die Nenndrehzahl im sicheren Rührbereich von 0 bis 1500 ein. U/min. Funktion „Rühren“ wird über den Drehkno EIN bzw. AUS geschaltet.
	Heizknopf Heat (Kochplattenmodell)	Stellen Sie die Solltemperatur im sicheren Temperaturbereich von Raumtemperatur bis 340 °C ein. Die Funktion „Heizen“ wird oder ausgeschaltet über den Drehknopf.
	LED-Heizung (Kochplattenmodell)	Wenn die Heizfunktion eingeschaltet ist, leuchtet die LED Heat.
	LED-Leistung	Wenn das Gerät eingeschaltet ist, leuchte LED „Power“.
	Netzschalter	Schalter EIN oder AUS.
MS-H-ProA	Rührknopf Aufsehen	Stellen Sie die Solldrehzahl ein. Die Funl „Rühren“ ist eingeschaltet oder Ausschalten durch Drücken des ON/OFF-Knopfes.
	Heizknopf Heat (Kochplattenmodell)	Solltemperatur einstellen. Die Funktion „Heizen“ ist eingeschaltet oder Ausschalten durch Drücken des ON/OFF-Knopfes.
	LCD Anzeige	Das LCD zeigt den tatsächlichen

	Betriebszustand und alle Einstellungen an.
LED-Wärme(Kochplattenmodell)	Wenn die Heizfunktion eingeschaltet ist, leuchtet die LED Heat.
LED-Rührer	Wenn die Rührfunktion eingeschaltet ist, leuchtet die LED „Stir“.
Netzschalter	Schalten Sie das Instrument ein oder aus

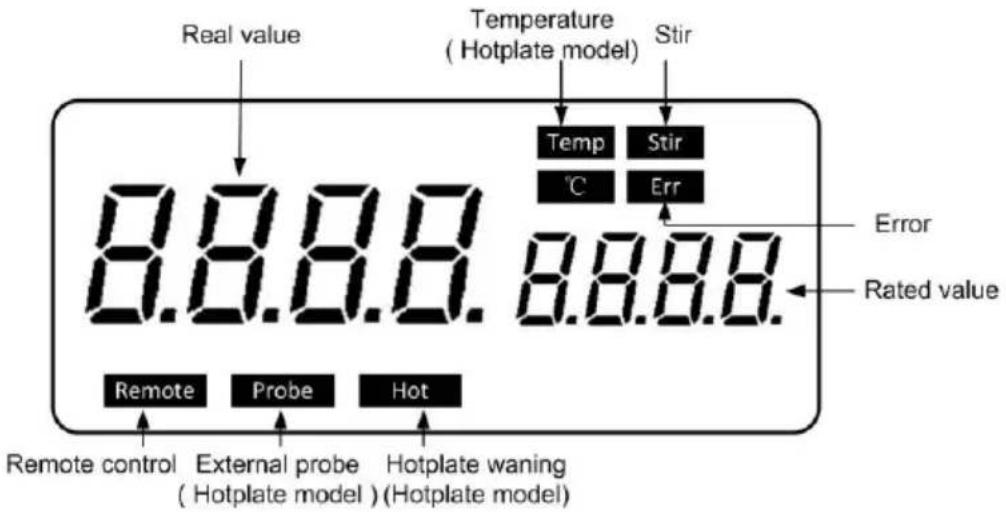

Anzeige (MS-H-ProA)

Real value Temperature ( Hotplate model ) Stir Temp Stir °C Err 8.8.8.8 8.8.8.8 Error Rated value Remote control Probe Hot External probe ( Hotplate model ) Hotplate waning (Hotplate model)

Charaktere	Beschreibungen
Temperatur und °C	Anzeige der Temperatur bei eingeschalteter Heizu-Funktion ist eingeschaltet.
Aufsehen	Zeigt den Rührzustand an, wenn die Rührfunktion eingeschaltet ist.
Heiß	Anzeige einer Heißwarnung, wenn die Heizplattentemperatur über 50 °C liegt nach Ausschalten der Heizfunktion.
Sonde	Anzeige bei Verwendung einer externen Sonde.
Fernbedienung	Anzeige bei Fernbedienung.
Ähm	Anzeige im Fehlerfall.
Nennwert/Realwert	Anzeigewert bei eingeschalteter Heiz- oder Rührfunktion.

Notiz:Wenn Heiz- und Rührfunktion gleichzeitig gestartet sind, die Heizfunktion immer Vorrang. Wird in diesem Fall d Drehzahl über den Rührknopf verändert, zeigt dieser di Rührdrehzahl an und schaltet innerhalb von 5 Sekunde Temperatur zurück.

Probelauf

• Stellen Sie sicher, dass die erforderliche Betriebsspannung und die Netzspannung übereinstimmen.
• Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerde ist.
• Stecken Sie das Netzkabel ein, stellen Sie sicher, dass das Gerät eingeschaltet ist, und beginnen Sie mit der Initialisierung
• Geben Sie das Medium mit einem geeigneten Rührstab in da Gefäß.
• Gefäß auf die Arbeitsplatte stellen.
• Stellen Sie die gewünschte Rührgeschwindigkeit ein und legen Sie los.
• Beobachten Sie den Rührstab und die LCD-Anzeige (digitales Modell).
• Zieltemperatur einstellen und Heizen starten.
• Beobachten Sie die tatsächliche Temperatur auf dem LCD-Display (digitales Modell).
• Stoppen Sie die Heiz- und Rührfunktion.

Wenn die oben beschriebenen Vorgänge normal verlaufen, ist da Gerät betriebsbereit. Wenn die Vorgänge nicht normal verlaufen,

das Gerät möglicherweise während des Transports beschädigt worden. Wenden Sie sich für technischen Support an den Hersteller/Lieferanten.

Achtung!

Es ist verboten, das Gefäß zu bewegen, während das Instrument in Betrieb ist.

Funktion: Heizen(MS-H-ProA)

Das Gerät wird durch eine digitale Temperaturregelungstechnologie gesteuert, die über zwei separate Sicherheitskreise verfügt. Die Heizplatte wird durch einen digitalen Regelkreis auf einer konstan Temperatur gehalten. Die Heizplattentemperatur kann auch von einem separaten, einstellbaren Sicherheitskreis aus überwacht werden. Die beiden internen Temperatursensoren (PT 1000) zur Temperaturregelung sind in die Heizplatte eingebaut. Der einzelne externe PT 1000 kann die Temperatur der Probe überwachen.

• Stecken Sie den externen PT1000 ein.
• Stellen Sie die Temperatur durch langsames Drehen des Temperaturreglers auf den Zielwert ein.
• Wenn die Heizfunktion eingeschaltet ist, leuchtet die LED „Heat“ und das LCD zeigt die tatsächliche Temperatur an.
• Die Solltemperatur wird auf der rechten Seite des LCD sowie den Zeichen Tem u °C ange.
• Durch Drücken des Heizknopfes wird die Heizfunktion ein- bzw. ausgeschaltet.

Das Gerät wird zum Einstellen der Zonentemperatur eingeschaltet, wen die letzte Abschalttemperatur erreicht ist. Im Normalfall zeigt die Einstellung der Heiztemperatur die tatsächliche Temperatur an, die folgende Unterschiede aufweisen kann :

• Kochplattenmitte und Außenrand.
• Der Probenbehälter und der Container.

Um die Genauigkeit der Temperatur im Behälter zu gewährleister verwenden Sie bitte den externen Temperatursensor PT1000.

Arbeiten mit externem Temperatursensor

Der externe Temperatursensor PT1000 ist Standardzubehör des Herstellers. Wenn der Sensor eingesteckt ist, wird auf der Digitalanzeige „Probe“ angezeigt, um anzuzeigen, dass der Senso in Betrieb ist. Der Einstellwert des externen Temperatursensors u die tatsächliche Temperatur werden angezeigt. Ein Sicherheitskreis regelt die Kochplattentemperatur.

Im Vergleich zur Temperaturregelung der Kochplatte kann der externe Temperatursensor die Temperatur des Mediums präziser regeln.

Restwärmewarnung (HOT)

Um Verbrennungen durch eine Kochplatte vorzubeugen, verfügt di digitale Kochplatte über eine Restwärmewarnfunktion. Wenn die Heizfunktion ausgeschaltet ist und die Temperatur der Kochplatte noch über 50 °C liegt, blinkt „Hot“, um vor Verbrennungen durch Kochplatte zu warnen. Wenn die Temperatur der Kochplatte unter 50 °C fällt, schaltet sich das Gerät automatisch ab. Wenn Bernd das LCD sofort ausschalten möchten, ziehen Sie einfach direkt oder Stecker heraus. Wenn der Stecker herausgezogen ist, kann die Restwärmewarnfunktion nicht ausgeführt werden.

Rühren ( MS-H-ProA )

Die Funktion „Rühren“ wird durch Drehen des Rührknopfs ein- oder ausgeschaltet. Die Geschwindigkeit wird am Knopf eingeste (100 bis 1500 U/min in Schritten von 10 U/min). Wenn sowohl Funktion Heizen als auch Rühren eingeschaltet sind und die ob- genannten Vorgänge ausgeführt wurden, wechselt das LCD zum Geschwindigkeitswert und kehrt nach etwa 5 Sekunden zum Temperaturwert zurück.

Fernbedienung (MS-H-ProA)

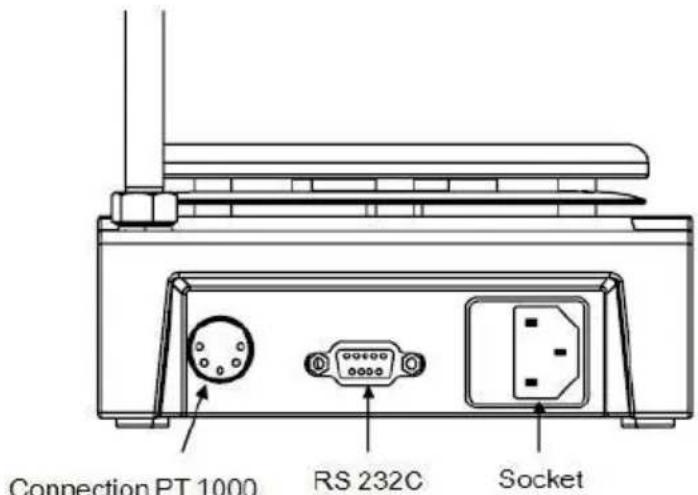

Connection PT 1000 RS 232C Socket

Das Gerät kann von einem externen PC aus (mithilfe der entsprechenden Software) über die am Gerät angebrachte serielle Schnittstelle RS232C gesteuert werden. Die Datenkommunikation vom Laborgerät zum Computer ist nur auf Anforderung des Computers möglich.

• Die Funktionen der Schnittstellenleitungen zwischen Laborgerät und Automatisierungssystem werden aus den spezifizierten Signalen des EIA-Standards RS232C ausgewählt, entsprechend DIN66020 Teil 1. Die Belegung der Durchführungen ist aus Abbildung 7 zu entnehmen.
• Übertragungsverfahren: Asynchrone Signalübertragung im Start-Stopp-Betrieb.
• Übertragungsmodus: Vollduplex. 1 Startbit; 7 Zeichenbits; 1

Paritätsbit [gerade (gerade)); 1 Stoppbit.

• Übertragungsgeschwindigkeit: 9600 Bit/s
• Starten Sie den Fernbedienungsknopf mit der LCD-Anzeige „Remote“.

Notiz:

Einfügen verbieten oder entfernen Sie die

RS232C-Kommunikationsleitung beim Einschalten!

Störungen

- Instrumente können nicht eingeschaltet werden

• Prüfen Sie, ob das Stromkabel ausgesteckt ist
• Prüfen Sie, ob die Sicherung defekt oder locker ist

- Fehler im Einschaltselbsttest

- Schalten Sie das Gerät AUS, dann wieder EIN und setzer Sie die Instrumente auf die Werkseinstellungen zurück.

- Rührgeschwindigkeit kann Sollwert nicht erreichen

- Eine zu hohe Viskosität des Mediums kann zu einer anorn Drehzahlreduzierung des Motors führen

- Gerät lässt sich im ausgeschalteten Zustand nicht ausschalten.

- Überprüfen Sie, ob die Restwärmewarnfunktion noch eingeschaltet ist und die Kochplattentemperatur über 50 °C lie (die LED-Anzeige funktioniert noch und „Hot“ blinkt).

- Fehlerfehler

( Gilt für Maschinenmodelle: MS-H-ProA )

Beschreiben Sie die Bedingungen	Code	Bedingungen
Der Temperatursensor ist falsch platziert oder beim Erhitzen nicht in den Behälter gesteckt. Nach 7 Minuten Aufheizzeit steigt die Temperatur um weniger als 2 °C .	ER9	1. Die eingestellte Temperatur muß höher sein als die auf dem Bilds angezeigte Anfangstemperatur +10 °C2. Die auf dem Bildschirm angeze Anfangstemperatur muss niedriger sein als 35 °C .Nach 7- minütigem Erhitzen muss Temperatur um 2 °C ansteigen .

Wenn diese Fehler nicht behoben werden können, wenden S sich bitte an den Händler/Lieferanten.

Wartung und Reinigung

• Durch die richtige Wartung können Sie die einwandfreie Funktion der Instrumente erhalten und ihre Lebensdauer verlängern.
• Sprühen Sie beim Reinigen keine Reinigungsmittel in das Instrument.
• Ziehen Sie vor der Reinigung den Netzstecker.
• Verwenden Sie nur empfohlene Reinigungsmittel:

Farbstoffe	Isopropylalkohol
Baumaterialien	Tensidhaltiges Wasser / Isopropylalkohol
Kosmetika	Tensidhaltiges Wasser / Isopropylalkohol
Lebensmittel	Tensidhaltiges Wasser
Kraftstoffe	Tensidhaltiges Wasser

- Bevor der Benutzer andere Methoden zur Reinigung oder Dekontamination anwendet, muss er sich beim Hersteller vergewissern, dass diese Methode dem Instrument nicht schadet. Tragen Sie beim Reinigen des Instruments geeignete Schutzhandschuhe.

Notiz:

• Elektronische Geräte können nicht mit Reinigungsmitteln gereinigt werden.
• Wenn Sie einen Wartungsservice benötigen, mus das Gerät vorab gereinigt werden, um eine Kontamination mit gefährlichen Stoffen zu vermeiden, und in der Originalverpackung zurückgesandt werden.
• Wenn Sie das Gerät längere Zeit nicht benutzer schalten Sie es bitte aus und legen Sie es at trockenen, sauberen und stabilen Ort mit Zimmertemperatur.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass dieses Produkt in Europäischen Union einer getrennten Müllentsorgung unterliegt. gilt für das Produkt und alle mit diesem Symbol gekennzeichn Zubehörteile. So gekennzeichnete Produkte dürfen nicht im non Hausmüll entsorgt werden, sondern müssen an einer Sammelst für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
