BRUKSANVISNING MS-H-ProA Vevor

Teknisk Support och e-garanticertifikat https://www.vevor.com/support

MAGNETISKA OMRÖRARE ANVÄNDARMANUAL

MODELLNR: MS-S, MS-H-ProA

Läs denna bruksanvisning noggrant innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador. SPARA DENNA MANUAL

	Varning!Läs bruksanvisningen noggrant före användning.Se till att endast utbildad personal arbetar med instrumentet.
	Risk för brännskador!Var försiktig vid beröring av husdelarna och värmep som kan nå temperaturer eller överstiga 300 °Var uppmärksam på restvärmen efter avstängning.
	Skyddande markkontakt !Göra visst det uttaget måste vara jordat (skyddsjord före användning.

- Använd personligt skydd under drift för att undvika risken för:

• Stänk och avdunstning av vätskor

• Utsläpp av giftiga eller brännbara gaser

• S et upp instrumentet i ett rymligt område på en stabil, ren, halkfr och brandsäker yta. Använd inte instrumentet i explosiv atmosfär, farliga ämnen eller runt vatten.

• Öka hastigheten gradvis, minska hastigheten om:

• Omrörarstaven går sönder på grund av hög hastighet

• Instrumentet går inte smidigt eller så är behållaren inte centrera på plattan

• Temperaturen måste alltid ställas in till minst 50 °C lägre än flampunkten för det media som används.

• Var medveten om faror på grund av:

• Brandfarliga material eller medier med låg koktemperatur

• Överfyllning av media
• Osäker behållare

- Bearbeta patogena material endast i slutna kärl.

• Om omrörarstångens hölje är PTFE, notera :
• Elementärt fluor, tre fluorider och alkalimetaller kommer att korrodera PTFE- och halogenalkanerna vilket gör att de expanderar vid rumstemperatur.
• Smält alkali, jordalkalimetaller eller deras lösning, såväl som pulvret i den andra och tredje etniska delen av det periodiska systemet kommer att ha en kemisk reaktion med PTFE när temperaturen när 300 \~ 400 °C.

- Kontrollera instrumentet och tillbehören före varje användning. Använd inte skadade komponenter. Säker drift garanteras endast med de tillbehör som anges i avsnittet "Tillbehör". Tillbehör måste vara säkert fastsatta på enheten och måste tas bort när de inte används. Koppla alltid bort strömmen innan tillbehör monteras.

- När den externa temperaturgivaren behövs, måste spetsen på mätgivaren vara minst 5-10 mm från kärlets botten och vägg.

- Instrumentet kan endast kopplas bort helt från elnätet genom att stänga av elnätet eller dra ur kontakten.

- Spänningen som anges på etiketten måste överensstämma med huvudströmförsörjningen.

- Se till att nätkabeln inte vidrör värmeplattan. Täck inte över enheter

- Instrumentet får endast användas av experter.

Håll dig borta från höga magnetfält.

SPARA DENNA MANUAL

Korrekt användning

Instrumentet är designat för att blanda och/eller värma vätskor i skolor, laboratorier eller fabriker

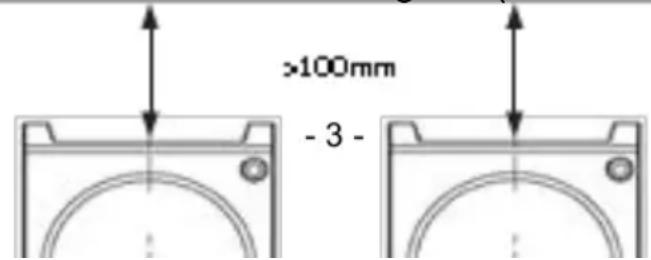

- Observera minimiavständen mellan flera enheter och avständen till bakväggen och ovanför monteringen ( min 100 mm ).

Denna enhet är inte lämplig för användning i bostadsområden eller ar begränsningar som nämns i säkerhetsinstruktionerna.

TEKNISKA SPECIFIKATIONER

Modell	MS-S	MS-H-ProA
Spänning [VAC]	120/200~240	120/200~240
Frekvens [Hz]	50/60	50/60
Effekt [W]	30	650
Maximal omrörningskapacitet [L]	20L	20L
Maximal uppvärmningstemperatur [°C]	/	340
Produktens mått (L*B*H) [mm]	280*160*90	280*160*510
Förpackningsstorlek (L*B*H) [mm]	332*220*155	390*215*200
Nettovikt [kg]	2,35	3,28
Bruttovikt [kg]	2,75	3.7

*Produkter som specifikationer, utseende och design kan ändras

utan föregående meddelande.

PAKETETS INNEHÅLL

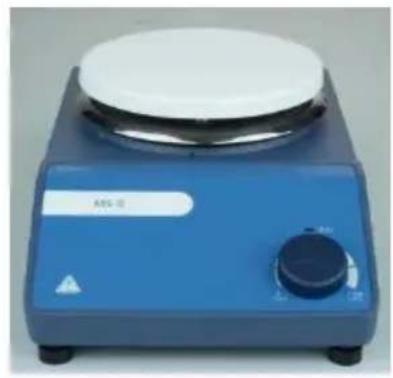

MS-S

Modell	Föremål	Beskrivningar
MS-S	Omrörningsknopp Rörom	Ställ in den nominella rotationshastigheten det säkra omrörningsområdet från 0 till 1 rpm. Funktionen "Omrörning" slås PÅ elle med ratten.
	Värmeknapp Värme(modell med kokplatta)	Ställ in den nominella temperaturen i det säkra temperaturintervallet från rumstemperatur till 340 °C. Funktionen "värme" slås PÅ eller AV via ratten.
	LED-värme (modell med kokplatta)	När värmefunktionen är påslagen lyser LE Heat.
	LED Power	När enheten är påslagen lyser LED-strömmen.
	Strömbrytare	Slå PÅ eller AV.
MS-H-ProA	Omrörningsknopp Uppståndelse	Ställ in den nominella rotationshastigheten. Funktionen "Omrörning" är påslagen eller genom att trycka på ON/OFF-knappen.
	Värmeknapp Värme(modell med kokplatta)	Ställ in den nominella temperaturen. Funktionen "värme" är påslagen eller AV genom att trycka på ON/OFF-knappen.
	LCD-skärm	LCD visar det verkliga arbetsläget och al inställningar.
	LED-värme (modell med kokplatta)	När värmefunktionen är påslagen lyser LE Heat.
	LED Stir	När omrörningsfunktionen är påslagen lyse lysdioden Stir.
	Strömbrytare	Slå PÅ eller AV instrumentet.

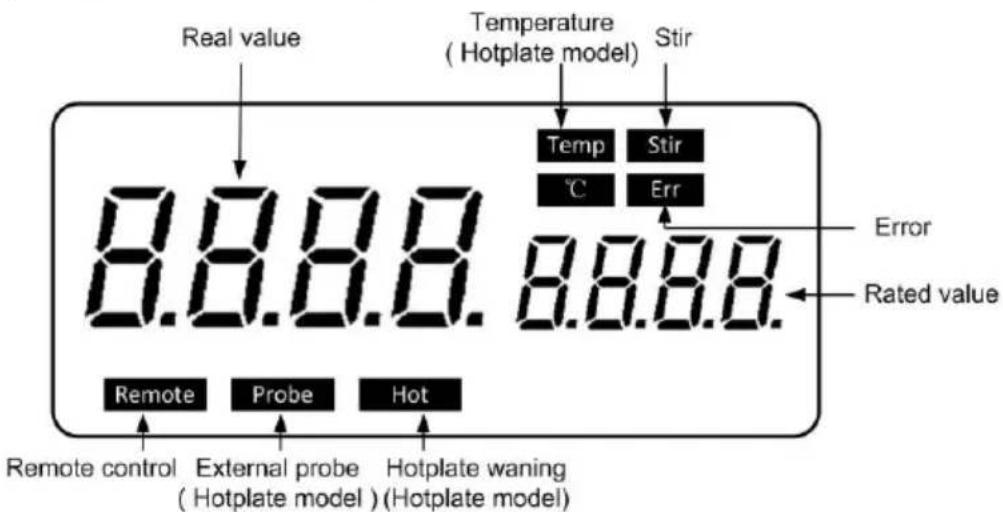

Display (MS-H-ProA)

Real value Temperature ( Hotplate model ) Stir Temp Stir °C Err Error Rated value 8.8.8.8. 8.8.8.8. Remote Probe Hot Remote control External probe Hotplate waning (Hotplate model) (Hotplate model)

Karaktärer	Beskrivningar
Temp och	Visar temperatur vid uppvärmning funktionen är påslagen.
Uppståndelse	Visa omrörningsläge när omrörningsfunktionen är påslagen.
Varm	Visar varmvarning om värmeplattans temperatur ä över 50 °C efter stänger av värmefunktionen.
Sond	Visning vid användning av extern sond.
Avlägsen	Display vid fjärrkontroll.
Fela	Visas om fel uppstår.
Märkvärde/verklig t värde	Visningsvärde i händelse av uppvärmning eller omrörningsfunktion slås PÅ.

Notera:

Om både uppvärmnings- och omrörningsfunktionerna har startat samtidigt, har uppvärmningsfunktionen alltid högre prioritet. Om i detta fall hastigheten ändras via

omrörningsknappen, visar den omrörningshastigheten och växlar till temperatur under 5 sekunder.

Provkörning

• Se till att den nödvändiga driftspänningen och nätspänningen matchar.
• Se till att uttaget måste vara ordentligt jordat.
• Anslut strömkabeln, se till att strömmen är på och börja initialisera.
• Tillsätt mediet i kärlet med en lämplig omrörarstav.
• Placera kärlet på arbetsplattan.
• Ställ in målet omrörningshastighet och börja.
• Observera omrörningsstaven och LCD-displayen (digital modell).
• Ställ in måltemperaturen och starta uppvärmningen.
• Observera den verkliga temperaturen på LCD-skärmen (digital modell) .
• Stoppa uppvärmnings- och omrörningsfunktionerna.

Om dessa operationer ovan är normala är enheten redo att användas. Om dessa operationer inte är normala kan enheten skadas under transporten, kontakta tillverkaren/leverantören för teknisk support.

Varning!

Förbjud att överföra kärlet när instrumentet funge

Funktion: Uppvärmning (MS-H-ProA)

Enheten styrs av digital temperaturkontrollteknik, som har två separata säkra kretsar. Kokplattan hålls vid en konstant temperatu av en digital styrkrets. Kokplattans temperatur kan även övervaka

från en separat, justerbar säker krets. De två interna temperaturgivarna (PT 1000) för temperaturreglering är inbyggda i värmeplattan. Den enda externa PT 1000 kan övervaka provets temperatur.

• Koppla in den externa PT1000.
• Ställ in temperaturen genom att vrida temperaturreglaget långsamt till målvärdet.
• När värmefunktionen är påslagen tänds lysdioden "Heat" och LCD-skärmen visar den verkliga temperaturen.
• Den nominella temperaturen kommer att visas på höger sida: LCD-skärmen samt teckne Te
• Värmefunktionen slås på eller av genom att trycka på värmeknappen.

Instrumentet slås på för inställningszonens temperaturinställning när den senaste avstängningstemperaturen. I det vanliga fallet visar inställning a värmetemperaturen att den faktiska temperaturen kan ha följande skillnader :

• Kokplatta mitt och ytterkant.
• Provbehållaren och behållaren.

För att säkerställa noggrannheten hos temperaturen inuti behållare använd den externa temperatursensorn PT1000.

Arbetar med extern temperaturgivare

Den externa temperaturgivaren PT1000 är tillverkarens standardtillbehör. Om sensorn är ansluten kommer "Probe" att vis

på den digitala displayen för att indikera att sensorn är i drift. Inställningsvärdet för externa temperaturgivare och aktuell temperatur visas. Säker krets styr värmeplattans temperatur.

Jämfört med värmeplattans temperaturreglering kan den externa temperatursensorn styra mediets temperatur mer exakt.

Varning för restvärme( HET )

För att undvika risk för brännskador från en kokplatta har den kokplattan en restvärmevarningsfunktion. När värmefunktionen är avstängd och värmeplattans temperatur fortfarande är över 50 °C blinkar "Hot" för att varna för att det finns risk för brännskador värmeplattan. När värmepplattans temperatur sjunker till under 50 stängs enheten av automatiskt. Om användare vill stänga av LCD-skärmen omedelbart, dra bara ur kontakten direkt. När kontakten dras ur kan restvärmevarningsfunktionen inte köras .

Funktionen "omrörning" slås på eller av genom att vrida på omrörningsknappen. Hastigheten ställs in på vredet (100 till 150 rpm i steg om 10 rpm). När båda funktionerna uppvärmning och omrörning är påslagna och ovanstående åtgärder är gjorda, komr LCD-skärmen att växla till hastighetsvärdet och återgå till temperaturvärdet efter cirka 5 sekunder.

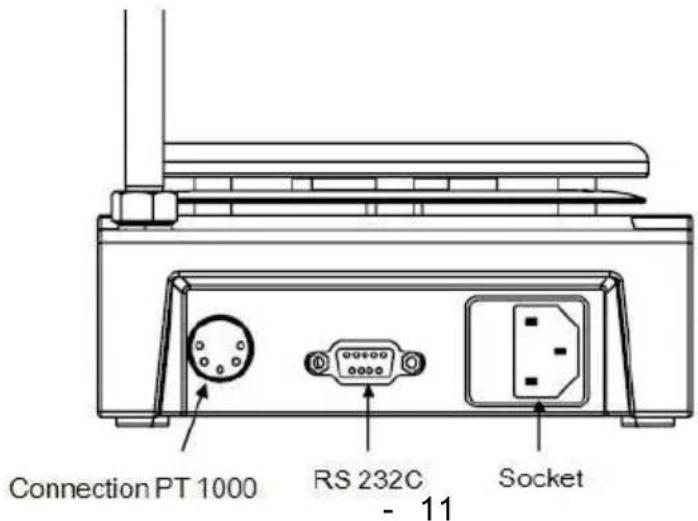

Fjärrkontroll (MS-H-ProA)

Connection PT 1000 RS 232C Socket - 11

Enheten kan styras från en extern PC (med hjälp av den dedik mjukvaran) via det seriella RS232C-gränssnittet som är monterat enheten. Datakommunikation från laboratorieinstrument till dator är endast möjlig på begäran av datorn.

• Funktionerna för gränssnittslinjerna mellan laboratorieinstrument och automationssystem väljs från de specificerade signalerna i EIA-standarden RS232C, motsvarande DIN66020 del 1. Tilldelningen av bussningen kan hämtas från figur 7
• Överföringsmetod: Asynkron signalöverföring i start-stopp-drift.
• Sändningssätt: Helt duplex. 1 startbit; 7-tecken bitar; 1 paritets [rak (jämn)); 1 stoppbit.
• Överföringshastighet: 9600 bit/s
• Starta fjärrkontrollknappen LCD-display “ Remote ”.

Notera:

Förbjud att sätta in eller ta bort

RS232C-kommunikationslinjen när den slås på!

Fel

- Instrument kan inte slås PÅ

• Kontrollera om nätkabeln är urkopplad
• Kontrollera om säkringen är trasig eller lös

- Fel i ström PÅ självtest

- Stäng AV enheten, slå sedan PÅ och återställ instrumenter till fabriksinställningen.

- Omrörningshastigheten kan inte nå börvärdet

- För hög medelviskositet kan orsaka onormal hastighetsminskning av motorn

- Enheten kan inte stängas av när den är avstängd.

- Kontrollera om varningsfunktionen för restvärme fortfarande å PÅ och kokplattans temperatur är över 50 °C (LED-skärmen fungerar fortfarande och "Hot" blinkar).

- Felfel

Beskriv & villkor	koda	villkor
De temperaturgivare är felaktigt placerad eller inte placerad i behållar under uppvärmning. Temperaturen stiger mindre än 2 °C efter minuters uppvärmning .	ER9	1. Den inställda temperaturen ska vara högre än den initiala temperaturen som visas på skärme +10 °C2. Den initiala temperaturen som visas på skärmen ska vara lägre ä 35 °C .3. Temperaturen ska stiga inom 2 °C efter uppvärmning i 7 min .

Om dessa fel inte åtgärdas, kontakta återförsäljare/leverantör.

Underhåll och rengöring

• Korrekt underhåll kan hålla instrumenten fungerande och förlänga deras livslängd.
• Spraya inte rengöringsmedel i instrumentet vid rengöring.
• Koppla ur strömkabeln vid rengöring.
• Använd endast rekommenderade rengöringsmedel:

Färgämnen	Isopropylalkohol
Byggmaterial	Vatten som innehåller tensid/isopropylalkohol
Kosmetika	Vatten som innehåller tensid/isopropylalkohol
Livsmedel	Vatten innehållande tensid
Bränsle	Vatten innehållande tensid

- Innan en annan metod används för rengöring eller dekontaminering, måste användaren försäkra sig om med tillverkaren att denna metod inte kommer att skada instrumen

Bär lämpliga skyddshandskar vid rengöring av instrumentet.

Notera:

• Elektroniska enheter kan inte rengöras med rengöringsmedel.
• Om du behöver underhållsservice, måste instrumentet rengöras i förväg för att undvika förorening av farliga ämnen och skickas tillbaka originalförpackningen.
• Om instrumentet inte kommer att användas unde längre tid, stäng av det och placera det på er ren, rumstemperatur och stabil plats.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta g produkten och alla tillbehör märkta med denna symbol. Produk märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
