Producttype	Magneetroerder met verwarming
Merk	Vevor
Model	MS-H-ProA
Productafmetingen (L x B x H)	280 x 160 x 510 mm
Pakketafmetingen (L x B x H)	332 x 220 x 200 mm
Nettogewicht	3,28 kg
Brutogewicht	3,7 kg
Voedingsspanning	120/200~240 VAC
Frequentie	50/60 Hz
Vermogen	650 W
Maximale roercapaciteit	20 L
Roersnelheidsbereik	100 - 1500 tpm
Maximale ver warmingstemperatuur	340 °C
Display	LCD-scherm
Functies	Roeren, verwarmen, externe PT1000-sonde, RS232-afstandsbediening
Veiligheid	Restwarmtewaarschuwing (Hot), dubbel veiligheidscircuit
Onderhoud	Voor reiniging loskoppelen; gebruik isopropylalcohol of water met tenside
Beoogd gebruik	Mengen en/of verwarmen van vloeistoffen in laboratorium, school, fabriek
Garantie	Raadpleeg het elektronische ondersteunings- en garantiecertificaat op vevor.com/support

Veelgestelde vragen - MS-H-ProA Vevor

Hoe gebruik ik de externe PT1000-temperatuursonde?

Sluit de PT1000-sonde aan in de daarvoor bestemde aansluiting. Het LCD-scherm toont dan 'Sonde'. Stel de gewenste temperatuur in met de verwarmingsknop. De externe sonde zorgt voor een nauwkeurigere temperatuurregeling van het medium.

Wat te doen bij weergave van foutcode ER9?

Fout ER9 geeft aan dat de ingestelde temperatuur onvoldoende is of dat de sonde niet correct is geplaatst. Controleer of de ingestelde temperatuur minstens 10 °C hoger is dan de weergegeven starttemperatuur en dat deze lager is dan 35 °C. Zorg ervoor dat de temperatuur na 7 minuten verwarmen met minstens 2 °C stijgt.

Hoe reinig ik de magneetroerder MS-H-ProA?

Koppel het apparaat los voor reiniging. Gebruik een zachte doek bevochtigd met isopropylalcohol of water met een tenside. Spuit nooit vloeistof direct op het apparaat.

Wat is het roersnelheidsbereik?

De roersnelheid kan worden ingesteld van 100 tot 1500 tpm in stappen van 10 tpm met de roerknop.

Kan ik het apparaat op afstand bedienen?

Ja, het apparaat heeft een RS232C-interface om verbinding te maken met een pc. Gebruik speciale software voor afstandsbediening. Het LCD-scherm toont 'Remote' wanneer de functie actief is.

Hoe werkt de restwarmtewaarschuwing?

Na het uitschakelen van de verwarming, als het verwarmingsplateau boven 50 °C is, toont het LCD-scherm knipperend 'Hot'. Deze waarschuwing dooft automatisch wanneer de temperatuur onder 50 °C daalt.

Wat te doen als het apparaat niet aangaat?

Controleer of het netsnoer goed is aangesloten en of het stopcontact stroom heeft. Controleer ook de staat van de zekering: als deze kapot of los is, vervang hem dan.

Wat is de maximale roercapaciteit?

De maximale roercapaciteit is 20 liter water. Voor stroperigere vloeistoffen kan de snelheid worden verlaagd.

Hoe stel ik de verwarmingstemperatuur in?

Draai langzaam aan de verwarmingsknop tot de gewenste temperatuur. De ingestelde temperatuur verschijnt rechts op het LCD-scherm. Druk op de verwarmingsknop om de functie te activeren.

Kan ik het apparaat gebruiken zonder de verwarmingsfunctie?

Ja, de roerfunctie is onafhankelijk. U kunt alleen roeren gebruiken zonder de verwarming in te schakelen.

GEBRUIKSAANWIJZING MS-H-ProA Vevor

MAGNETISCHE ROERDERS GEBRUIKSAANWIJZING

MODELNUMMER: MS-S, MS-H-ProA

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING

	Waarschuwing!●Lees de gebruiksaanwijzing zorgvuldig door voordat product gebruikt.●Zorg ervoor dat alleen getraind personeel met het instrument werkt.
	Gevaar voor verbranding!●Wees voorzichtig bij het aanraken van de behuizing en de hete plaat, aangezien deze temperaturen k bereiken die hoger zijn dan 300 °C .●Let op de restwarmte na het uitschakelen.
	Beschermend aardingscontact !●Maken zeker dat stopcontact moet geaard zijn (beschermend aardcontact) vóór gebruik.

- Draag tijdens het gebruik persoonlijke beschermingsmiddelen om het risico te vermijden van:

• Spatten en verdampen van vloeistoffen
• Vrijkomen van giftige of brandbare gassen

- Plaats het instrument in een ruime ruimte op een stabiel, schoon, antislip, droog en brandwerend oppervlak. Gebruik het instrument niet in explosieve atmosferen, met gevaarlijke stoffen of in de buurt van water.

- Verhoog geleidelijk de snelheid, verlaag de snelheid als:

• Roerstaaf breekt af door hoge snelheid
• Het instrument loopt niet soepel of de container staat niet in het midden van de plaat

- De temperatuur moet altijd minimaal 50 °C lager worden ingesteld dan het vlampunt van het gebruikte medium.

- Wees u bewust van de gevaren die kunnen ontstaan door:

• Brandbare materialen of media met een laag kookpunt
• Overvulling van media
• Onveilige container

- Verwerk ziekteverwekkende stoffen uitsluitend in gesloten vaten.

• Als de behuizing van de roerstaaf van PTFE is, let dan op:
• Elementair fluor, drie fluoriden en alkalimetalen corroderen de PTFE en halogeenalkanen, waardoor deze bij kamertemperatuur uitzetten.
• Gesmolten alkalimetalen, aardalkalimetalen of hun oplossingen, evenals poeders uit de tweede en derde groep van het Periodiek Systeem der Elementen, reageren chemisch met PTFE wanneer de temperatuur 300 \~ 400°C bereikt.
• Controleer het instrument en de accessoires voor elk gebruik. Gebruik geen beschadigde componenten. Veilige werking is alleen gegarandeerd met de accessoires die in het gedeelte 'Accessoires' worden vermeld. Accessoires moeten stevig aan het apparaat worden bevestigd en moeten worden verwijderd wanneer ze niet in gebruik zijn. Koppel altijd de stroom los voordat u accessoires monteert.
• Wanneer een externe temperatuursensor nodig is, moet de punt van de meetsensor zich minimaal 5-10 mm van de bodem en de wand van het vat bevinden.
• Het instrument kan alleen volledig van de netvoeding worden losgekoppeld door de netvoeding uit te schakelen of de stekker uit het stopcontact te halen.
• De op het label vermelde spanning moet overeenkomen met de netspanning.
• Zorg ervoor dat de hoofdvoedingskabel de kookplaat niet raakt. Bedek het apparaat niet.
• Het instrument mag uitsluitend door deskundigen worden bediend. Blijf uit de buurt van sterke magnetische velden.

Juist gebruik

Het instrument is ontworpen voor het mengen en/of verwarmen van vloeistoffen in scholen, laboratoria of fabrieken.

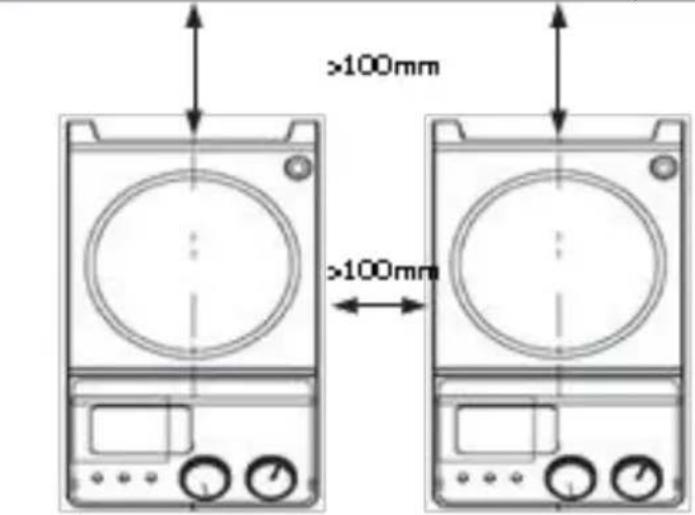

- Houd rekening met de minimale afstanden tussen meerdere units, tot de achterwand en boven de constructie (min. 100 mm).

Dit apparaat is niet geschikt voor gebruik in woonwijken of onder andere beperkingen die in de Veiligheidsinstructies worden genoemd.

*Productspecificaties, uiterlijk en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd. TECHNISCHE SPECIFICATIES

Model	MS-S	MS-H-ProA
Spanning [VAC]	120/200~240	120/200~240
Frequentie [Hz]	50/60	50/60
Vermogen [W]	30	650
Maximale roercapaciteit [L]	20L	20L
Maximale verwarmingstemperatuur [°C]	/	340
Productafmetingen (L*B*H) [mm]	280*160*90	280*160*510
Verpakkingsgrootte (L*B*H) [mm]	332*220*155	390*215*200
Nettogewicht [kg]	2.35	3.28
Brutogewicht [kg]	2,75	3.7

INHOUD VAN HET PAKKET

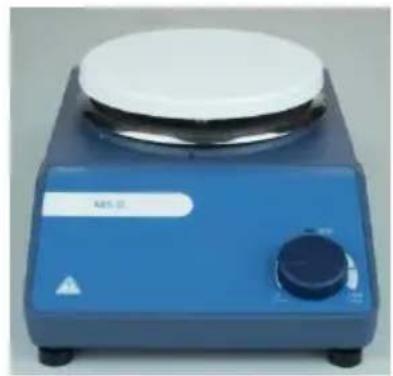

MS-S

Model	Artikelen	Beschrijvingen
MS-S	Roerknop Roeren	Stel het nominale toerental in binnen het veilige roerbereik van 0 tot 1500 rpm. D functie “Roeren” wordt via de draaiknop of UIT gezet.
	Verwarmingsknop Heat (Model met kookplaat)	Stel de nominale temperatuur in binnen te veilige temperatuurbereik van kamertemperatuur tot 340 °C. De functie "verwarmen" wordt AAN of UIT gezet via knop.
	LED-verwarming (model met kookplaat)	Wanneer de verwarmingsfunctie is ingeschakeld, brandt de LED Heat.
	LED-vermogen	Wanneer het apparaat is ingeschakeld, brandt de LED-voeding.
	Stroomschakelaar	AAN of UIT zetten.
MS-H-ProA	Roerknop Roeren	Stel het nominale toerental in. De functie "Roeren" is ingeschakeld of UIT door op AAN/UIT-knop te drukken.
	Verwarmingsknop Heat (Model met kookplaat)	Stel de nominale temperatuur in. De functie "verwarmen" is ingeschakeld of UIT door op de AAN/UIT-knop te drukken.

LCD-scherm	Het LCD-scherm geeft de werkelijke bedrijfsstatus en alle instellingen weer.
LED-verwarming (model met kookplaat)	Wanneer de verwarmingsfunctie is ingeschakeld, brandt de LED Heat.
LED-roer	Wanneer de roerfunctie is ingeschakeld, brandt de LED Roeren.
Stroomschakelaar	Schakel het instrument AAN of UIT.

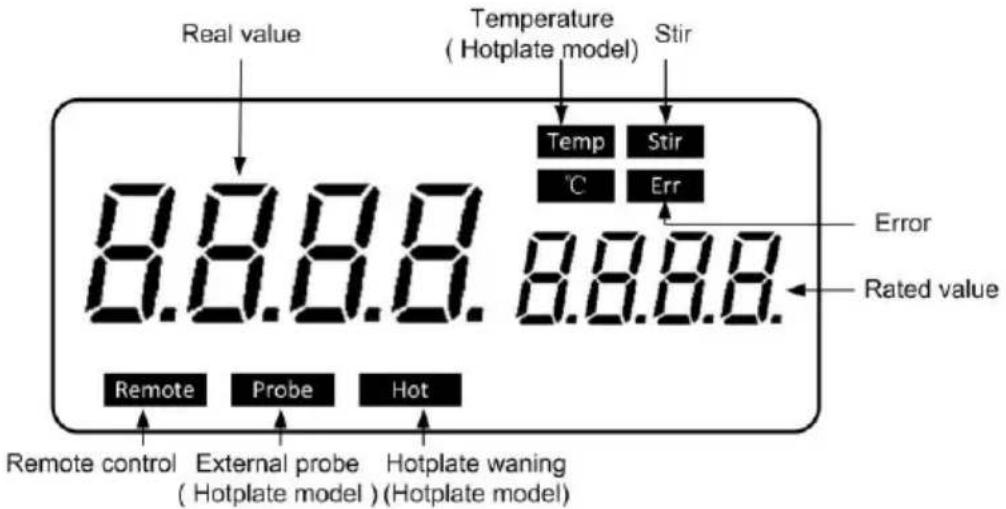

Weergave (MS-H-ProA)

Personages	Beschrijvingen
Temperatuuren °C	Weergave temperatuur bij verwarming functie is ingeschakeld.
Roeren	Geeft de roerstatus weer wanneer de roerfunctie ingeschakeld.
Heet	Geeft een waarschuwing weer als de temperatuur de verwarmingsplaat na het verwarmen hoger is 50 °C. het uitschakelen van de verwarmingsfunct
Doorvragen	Weergave bij gebruik van externe sonde.
Op afstan	Weergave in geval van afstandsbediening.
Eh	Weergave in geval van een fout.
Nominale waarde/werkelijk e waarde	Weergavewaarde bij inschakelen van de verwarmings- of roerfunctie.

Opmerking:

Als zowel de verwarmings- als de roerfunctie tegelijkert zijn gestart, heeft de verwarmingsfunctie altijd hogere prioriteit. Als in dit geval de snelheid wordt gewijzigd met de roerknop, geeft deze de roersnelheid weer en keert binnen 5 seconden terug naar de temperatuur.

Proefrit

• Zorg ervoor dat de vereiste bedrijfsspanning en de voedingsspanning overeenkomen.
• Zorg ervoor dat het stopcontact goed geaard is.
• Sluit de stroomkabel aan, zorg ervoor dat de stroom is ingeschakeld en begin met initialiseren.
• Voeg het medium toe aan het vat met behulp van een roerstaaf.
• Plaats het vat op het werkblad.
• Stel de gewenste roersnelheid in en begin.
• Let op de roerstaaf en het LCD-scherm (digitaal model).
• Stel de gewenste temperatuur in en begin met verwarmen.
• Bekijk de werkelijke temperatuur op het LCD-scherm (digitaal model).
• Stop de verwarmings- en roerfuncties.

Als deze handelingen hierboven normaal zijn, is het apparaat kla voor gebruik. Als deze handelingen niet normaal zijn, kan het apparaat tijdens het transport beschadigd raken. Neem contact op

met de fabrikant/leverancier voor technische ondersteuning.

Waarschuwing!

Het is verboden het schip over te dragen terwijl het instrument werkt.

Functie: Verwarmen (MS-H-ProA)

Het apparaat wordt aangestuurd door digitale

temperatuurregeltechnologie, die twee afzonderlijke veilige circuits heeft. De hete plaat wordt op een constante temperatuur gehouden door een digitaal regelcircuit. De temperatuur van de hete plaat kan ook worden bewaakt via een afzonderlijk, instelbaar veilig circuit. Twee interne temperatuursensoren (PT 1000) voor

temperatuurregeling zijn ingebouwd in de hete plaat. De enkele externe PT 1000 kan de temperatuur van het monster bewaken.

• Sluit de externe PT1000 aan.
• Stel de temperatuur in door de temperatuurregelknop langzaam naar de gewenste waarde te draaien.
• Wanneer de verwarmingsfunctie is ingeschakeld, licht de LED "Heat" op en geeft het LCD-scherm de werkelijke temperatuur weer.
• De nominale temperatuur wordt aan de rechterkant van het LCD-scherm weergegeven, evenals de tekens Temp en °C.
• Door op de verwarmingsknop te drukken, schakelt u de verwarmingsfunctie in of uit.

Het instrument wordt ingeschakeld voor de instelling van de zonetemperatuurinstelling wanneer de laatste uitschakeltemperatuur is bereikt. In het gebruikelijke geval dat de instelling van de verwarmingstemperatuur de werkelijke temperatuur weergeeft, kunnen de volgende verschillen optreden:

• Midden en buitenrand van de kookplaat.
• De monstercontainer en de container.

Om de nauwkeurigheid van de temperatuur in de container te garanderen, kunt u het beste de externe temperatuursensor PT100 gebruiken.

Werken met externe temperatuursensor

De externe temperatuursensor PT1000 is de standaardaccessoire van de fabrikant. Als de sensor is aangesloten, wordt "Probe" weergegeven op het digitale display om aan te geven dat de sensor werkt. De instelwaarde van externe temperatuursensoren en de werkelijke temperatuur worden weergegeven. Veilig circuit regelt de temperatuur van de kookplaat.

Vergeleken met de temperatuurregeling van de kookplaat kan de externe temperatuursensor de temperatuur van het medium nauwkeuriger regelen.

Waarschuwing voor restwarmte (HEET)

Om het risico op brandwonden door een kookplaat te voorkomen, heeft de digitale kookplaat een restwarmtewaarschuwingsfunctie.

Wanneer de verwarmingsfunctie is uitgeschakeld en de temperatuur van de verwarmingsplaat nog steeds boven de 50 °C is, knippert "Hot" om te waarschuwen dat er gevaar is voor brandwonden door de kookplaat. Wanneer de temperatuur van de kookplaat daalt tot onder de 50 °C, schakelt het apparaat automatisch uit. Als gebruikers het LCD-scherm onmiddellijk willen uitschakelen, trekken ze gewoon de stekker eruit. Wanneer de stekker eruit is getrokken, kan de restwarmtewaarschuwingsfunctie niet worden uitgevoerd.

Roeren (MS-H-ProA)

De functie "roeren" wordt in- of uitgeschakeld door aan de roerknop te draaien. De snelheid wordt ingesteld op de knop (tot 1500 rpm in stappen van 10 rpm). Wanneer zowel de functie verwarmen als roeren zijn ingeschakeld en de bovenstaande handelingen zijn uitgevoerd, schakelt het LCD-scherm over naar de snelheidswaarde en keert het terug naar de temperatuurwaarde in ongeveer 5 seconden.

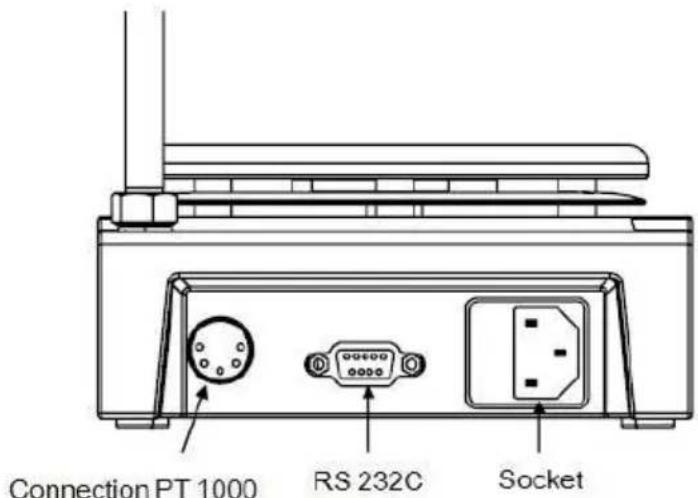

Afstandsbediening (MS-H-ProA)

De unit kan worden aangestuurd vanaf een externe pc (met behulp van de speciale software) via de RS232C seriële interface die op de unit is gemonteerd. Datacommunicatie van laboratoriuminstrument naar computer is alleen mogelijk op verzoek van de computer.

- De functies van de interfacelijnen tussen laboratoriuminstrument en automatiseringssysteem worden geselecteerd uit de gespecificeerde signalen van de EIA-standaard RS232C, overeenkomend met DIN66020 Deel 1. De toewijzing van de bus kan worden afgeleid uit Figuur 7.

● Transmissiemethode: asynchrone signaaloverdracht bij start-stopwerking.

● Transmissiewijze: volledig duplex. 1 startbit; 7 karakterbits; 1

pariteitsbit (even); 1 stopbit.

● Transmissiesnelheid: 9600 bit/s. Start de afstandsbedieningsknop op het LCD-scherm "Remote".

Opmerking:

Verbied om de RS232C-communicatielijn in te voegen of te verwijderen bij het inschakelen!

Fouten

- Instrumenten kunnen niet worden ingeschakeld.

• Controleer of de stroomkabel is losgekoppeld.
• Controleer of de zekering kapot of los is.

- Fout in de zelftest bij het inschakelen.

- Schakel het apparaat UIT, schakel het vervolgens IN en reset de instrumenten naar de fabrieksinstellingen.

- Roersnelheid kan instelpunt niet bereiken.

- Een te hoge viscositeit van het medium kan een abnormale snelheidsvermindering van de motor veroorzaken.

- Het apparaat kan niet worden uitgeschakeld als het is uitgeschakeld.

- Controleer of de waarschuwingsfunctie voor restwarmte nog steeds AAN staat en of de temperatuur van de kookplaat hoger is dan 50 °C (het LED-scherm werkt nog steeds en "Hot" knippert).

- Fout

(Van toepassing op machinemodellen: MS-H-ProA)

Beschrijf & voorwaarden	code	voorwaarden
De Temperatuursensor is niet correct geplaatst of niet in de container geplaatst tijdens het verwarmen.De temperatuur stijgt minder dan 2 °C na 7 minuten verwarmen .	ER9	1. De ingestelde temperatuur moet hoger zijn dan de begintemperatuu die op het scherm wordt weergegeven +10 °C2. De begintemperatuur die op he scherm wordt weergegeven, moet lager zijn dan 35 graden Celsius .3. De temperatuur moet binnen 2 °C stijgen na 7 min . verwarmen .

Als deze storingen niet verholpen zijn, neem dan contact op met de dealer/leverancier.

Onderhoud en reiniging

• Goed onderhoud zorgt ervoor dat instrumenten goed blijven werken en verlengt de levensduur ervan.
• Spuit tijdens het reinigen geen reinigingsmiddel in het instrument.
• Haal de stekker uit het stopcontact tijdens het schoonmaken.
• Gebruik alleen de aanbevolen reinigingsmiddelen:

Kleurstoffen	Isopropylalcohol
Bouwmaterialen	Water met tensiden/isopropylalcohol
Cosmetica	Water met tensiden/isopropylalcohol
Levensmiddelen	Water dat tensiden bevat
Brandstoffen	Water dat tensiden bevat

- Voordat een andere methode voor reiniging of decontaminatie wordt gebruikt, moet de gebruiker bij de fabrikant nagaan of deze methode het instrument niet zal beschadigen. Draag de juiste beschermende handschoenen tijdens het reinigen van het instrument.

Opmerking:

• Elektronische apparaten kunnen niet met reinigingsmiddel worden gereinigd.
• Indien u onderhoud nodig heeft, dient u het instrument vooraf te reinigen om verontreiniging met gevaarlijke stoffen te voorkomen. Vervolgens dient u het instrument in de originele verpakking terug te sturen.
• Als u het instrument gedurende langere tijd niet gebruikt, schakelt u het uit en legt u het op een droge, schone en stabiele plaats bij kamertemperatuur.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
