SH-3ABEII - Magnetische roerder Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Magnetische roerder met verwarming
Merk	Vevor
Model	SH-3ABEII
Voedingsspanning	120/200-240 V, 50/60 Hz
Vermogen	500 W
Maximale roercapaciteit	5000 mL
Maximale verwarmingstemperatuur	300 °C
Productafmetingen (L × B × H)	305 × 180 × 132 mm
Nettogewicht	3,64 kg
Materiaal verwarmingsplaat	Keramiek
Display	Digitaal (temperatuur en snelheid)
Functies	Verwarming en magnetisch roeren
Roersnelheid bereik	0-2000 tpm (schatting)
Externe temperatuursensor	Ja (inbegrepen)
Veiligheid	Automatische uitschakeling bij afwezigheid van externe sensor (weergave 'pot'), oververhittingsbeveiliging
Onderhoud	Reinigen met een vochtige doek, vocht vermijden
Onderdelen en repareerbaarheid	Onderdelen beschikbaar via Vevor ondersteuning (www.vevor.com/support)
Inhoud van de verpakking	Roerder, statief met staaf, externe temperatuursensor, stroomkabel, gebruikershandleiding
Garantie	Elektronische garantie via Vevor

Veelgestelde vragen - SH-3ABEII Vevor

Hoe start ik het roeren op de SH-3ABEII?

Plaats het bekerglas met de vloeistof en de magnetische roerstaaf in het midden van de plaat. Druk op de knop STIR om het roeren te starten. Pas de snelheid aan door aan de knop stir te draaien.

Hoe stel ik de verwarmingstemperatuur in?

Druk op de knop HEAT om de verwarming in te schakelen. Draai aan de knop heat om de gewenste temperatuur in te stellen. De ingestelde temperatuur wordt weergegeven op de bovenste rij.

Wat is de maximale roercapaciteit?

De maximale roercapaciteit is 5000 mL (5 liter) voor het model SH-3ABEII.

Hoe installeer ik de houder en de temperatuursensor?

Schroef de verticale paal in de basis, installeer de houder en de steunrail. Bevestig het frame aan het hoofdlichaam. Sluit de temperatuursensor aan op de achterkant van het apparaat en dompel deze onder in de vloeistof. Volg het schema in de handleiding.

Wat te doen als het scherm 'pot' weergeeft?

De weergave 'pot' betekent dat de externe temperatuursensor niet correct in de vloeistof is geplaatst of dat de temperatuur niet binnen 10 minuten is gestegen. Controleer of de sensor goed is ondergedompeld en of de verwarming is ingeschakeld.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik het apparaat op een stabiel en brandwerend oppervlak. Raak de verwarmingsplaat niet aan (brandgevaar). Draag beschermingsmiddelen. Niet gebruiken in een explosieve omgeving. Haal de stekker uit het stopcontact voordat u accessoires installeert.

Kan ik de roerder gebruiken met brandbare vloeistoffen?

Ja, maar de ingestelde temperatuur moet ten minste 50 °C lager zijn dan het vlampunt van de vloeistof. Werk in een geventileerde ruimte en volg de veiligheidsvoorschriften.

Hoe reinig ik de magnetische roerder?

Haal de stekker uit het stopcontact en laat het apparaat afkoelen. Reinig de plaat en oppervlakken met een niet-schurende vochtige doek. Vermijd vocht aan de binnenkant. Dompel het apparaat niet onder in water.

Wat te doen als de magnetische roerstaaf niet draait?

Controleer of de roerstaaf correct in het midden van het bekerglas is geplaatst en of deze geschikt is voor de grootte van de container. Verhoog de snelheid geleidelijk. Als het probleem aanhoudt, verlaag dan de snelheid of centreer de container.

Waar kan ik reserveonderdelen of technische ondersteuning vinden?

Ga naar www.vevor.com/support voor technische ondersteuning, reserveonderdelen en elektronische garantie. U kunt ook contact opnemen met de klantenservice via de website.

GEBRUIKSAANWIJZING SH-3ABEII Vevor

MAGNETISCHE ROERDERS GEBRUIKSAANWIJZING

MODELNUMMER: SH-3ABE, SH-3ABEII, SH-3AB

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

	Waarschuwing!●Lees de gebruiksaanwijzing zorgvuldig door voordat product gebruikt.●Zorg ervoor dat alleen getraind personeel met het instrument werkt.
	Gevaar voor verbranding!●Wees voorzichtig bij het aanraken van de behuizing en de hete plaat, aangezien deze temperaturen k bereiken die hoger zijn dan 300 °C .●Let op de restwarmte na het uitschakelen.
	Beschermend aardingscontact !●Maken zeker dat stopcontact moet geaard zijn (beschermend aardcontact) vóór gebruik.

- Draag tijdens het gebruik persoonlijke beschermingsmiddelen om het risico te vermijden van:

• Spatten en verdampen van vloeistoffen
• Vrijkomen van giftige of brandbare gassen
• Plaats het instrument in een ruime ruimte op een stabiel, schoon, antislip, droog en brandwerend oppervlak. Gebruik het instrument niet in explosieve atmosferen, met gevaarlijke stoffen of in de buurt van water.
• Verhoog geleidelijk de snelheid, verlaag de snelheid als:
• Roerstaaf breekt af door hoge snelheid
• Het instrument loopt niet soepel of de container staat niet in het midden van de plaat
• De temperatuur moet altijd minimaal 50 °C lager worden ingesteld dan het vlampunt van het gebruikte medium.
• Wees u bewust van de gevaren die kunnen ontstaan door:
• Brandbare materialen of media met een laag kookpunt
• Overvulling van media
• Onveilige container

- Verwerk ziekteverwekkende stoffen uitsluitend in gesloten vaten.

• Als de behuizing van de roerstaaf van PTFE is, let dan op:
• Elementair fluor, drie fluoriden en alkalimetalen corroderen de PTFE en halogeenalkanen, waardoor deze bij kamertemperatuur uitzetten.
• Gesmolten alkali- en aardalkalimetalen of hun oplossingen, evenals het poeder in de tweede en derde groep van het Periodiek Systeem der Elementen, zullen een chemische reactie aangaan met PTFE wanneer de temperatuur 300 \~ 400°C bereikt.

- Controleer het instrument en de accessoires voor elk gebruik. Gebruik geen beschadigde componenten. Veilige werking is alleen gegarandeerd met de accessoires die in het gedeelte 'Accessoires' worden vermeld. Accessoires moeten stevig aan het apparaat worden bevestigd en moeten worden verwijderd wanneer ze niet in gebruik zijn. Koppel altijd de stroom los voordat u accessoires monteert.

- Wanneer een externe temperatuursensor nodig is, moet de punt van de meetsensor zich minimaal 5-10 mm van de bodem en de wand van het vat bevinden.

- Het instrument kan alleen volledig van de netvoeding worden losgekoppeld door de netvoeding uit te schakelen of de stekker uit het stopcontact te halen.

- De op het label vermelde spanning moet overeenkomen met de netspanning.

- Zorg ervoor dat de hoofdvoedingskabel de kookplaat niet raakt. Bed het apparaat niet.

- Het instrument mag uitsluitend door deskundigen worden bediend. Blijf uit de buurt van sterke magnetische velden.

BEWAAR DEZE HANDLEIDING

Juist gebruik

Het instrument is ontworpen voor het mengen en/of verwarmen van vloeistoffen in scholen, laboratoria of fabrieken

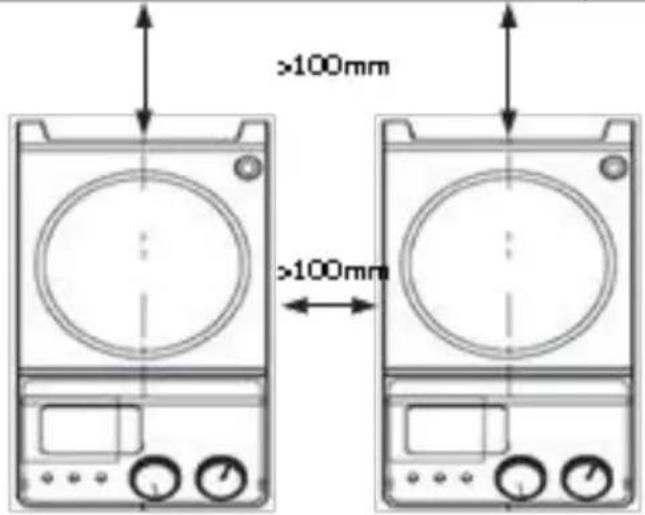

- Houd rekening met de minimale afstanden tussen meerdere units, tot de achterwand en boven de constructie (min. 100 mm).

Dit apparaat is niet geschikt voor gebruik in woonwijken of onder andere beperkingen die in de Veiligheidsinstructies worden genoemd.

TECHNISCHE SPECIFICATIES

Model	SH-3ABE	SH-3ABEII	SH-3AB
Spanning [VAC]	120/200~240	120/200~240	120/200~240
Frequentie [Hz]	50/60	50/60	50/60
Vermogen [W]	500	500	500
Maximale roercapaciteit [ml]	2000	5000	3000
Maximale verwarmingstemper	300	300	380
atuur [°C]
Productafmetingen (L*B*H)[mm]	305*180*132	305*180*132	260*177*130
Verpakkingsgrootte (L*B*H) [mm]	368*258*236	255*365*228	255*365*228
Nettogewicht [kg]	3.42	3.64	3.3
Brutogewicht [kg]	4	4.14	3.76

*Productspecificaties, uiterlijk en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

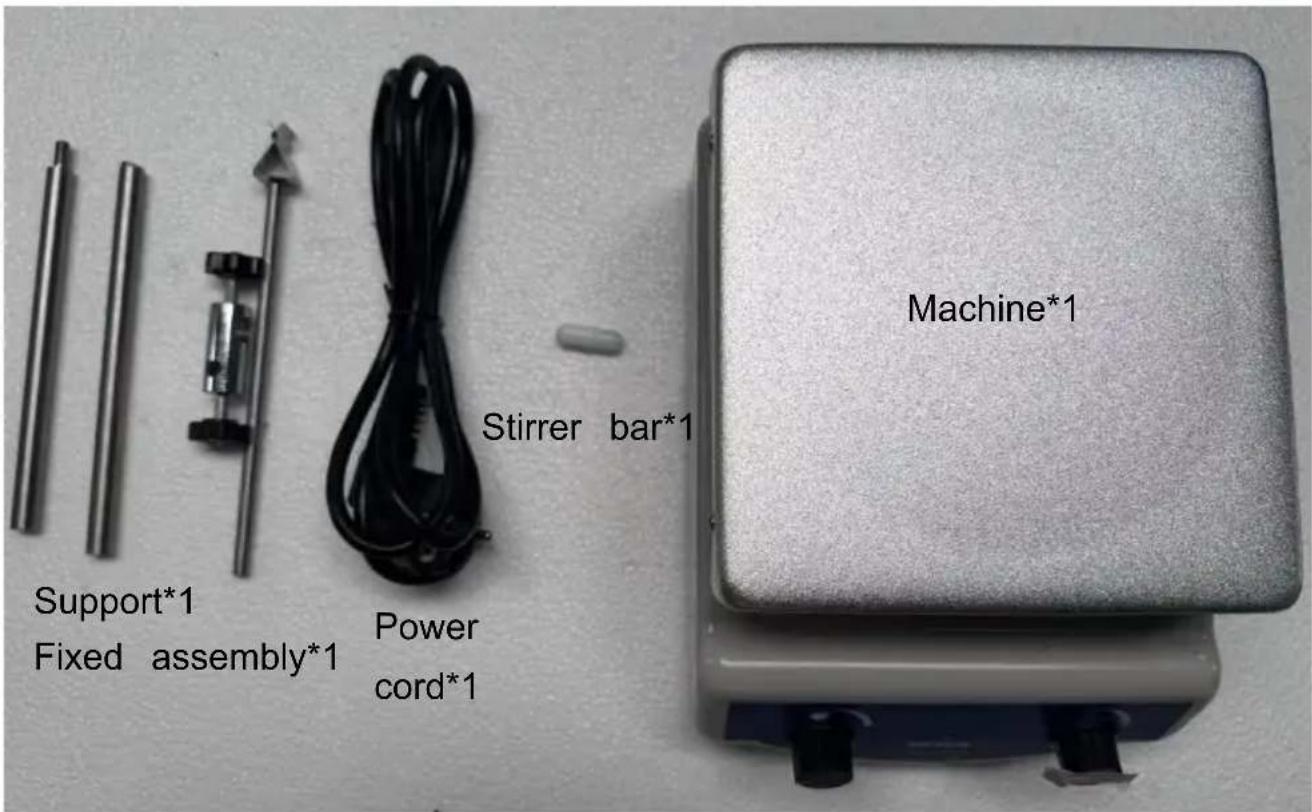

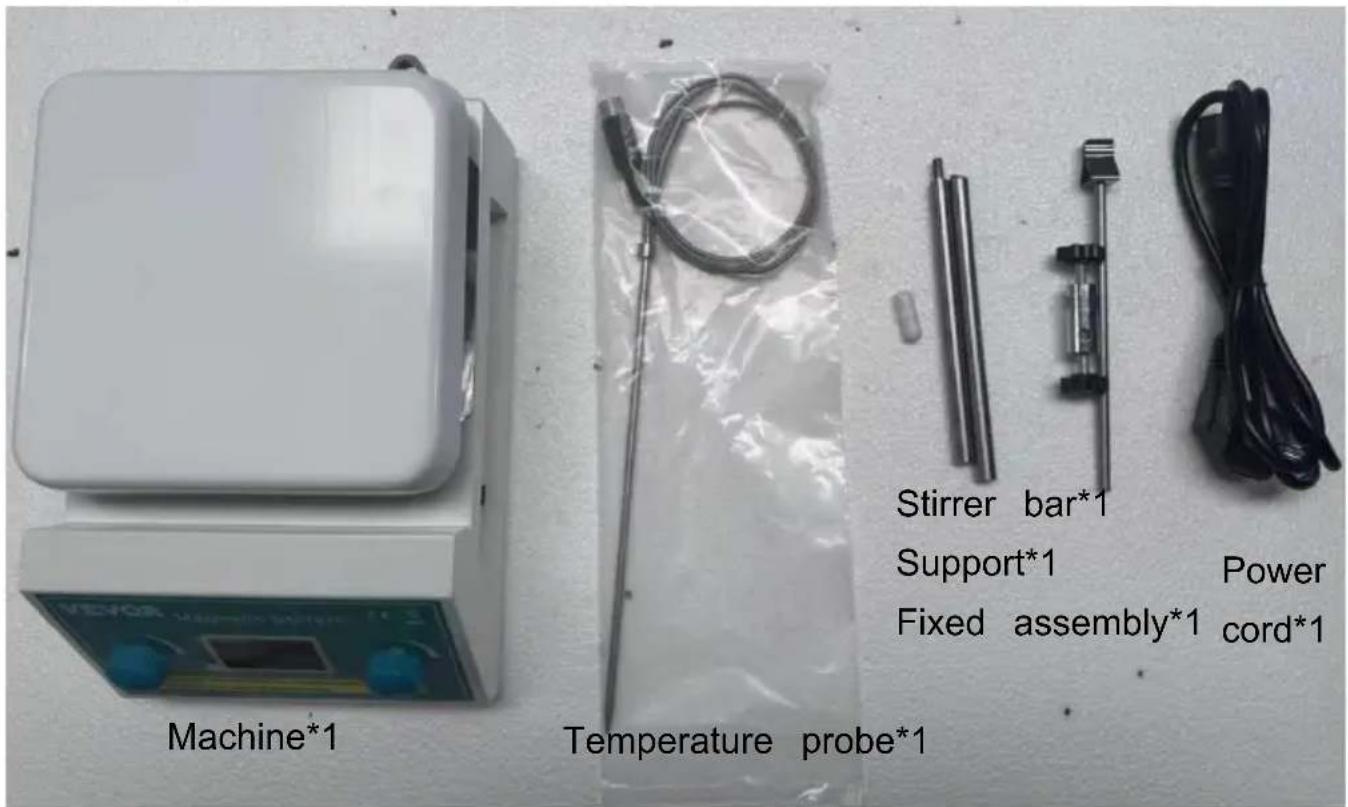

INHOUD VAN HET PAKKET

SH-3ABE, SH-3ABEII

SH-3AB

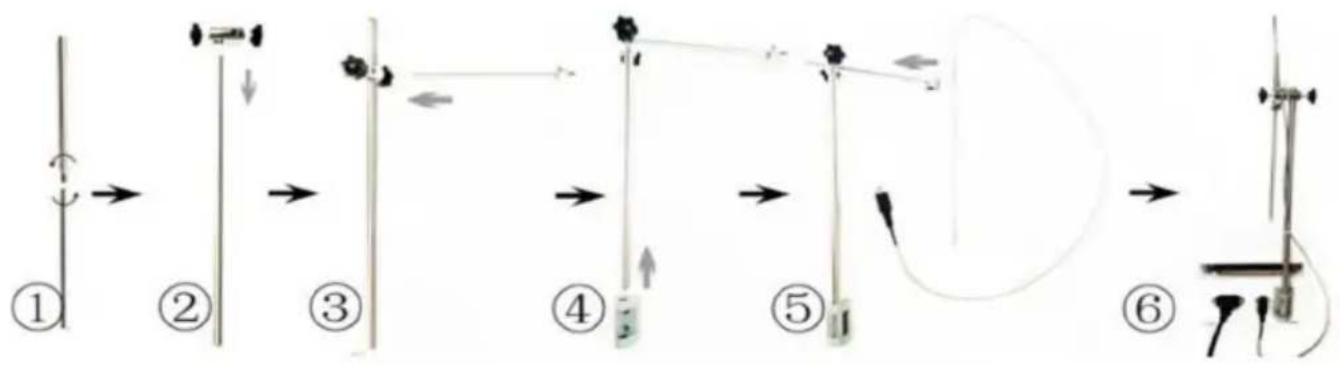

MONTAGESTAPPEN

Stappen voor het installeren van het ondersteuningsframe en de sensor

1. Sluit de staande paal van het draagframe aan (schroefverbinding, rechtstreeks inpluggen);
2. Monteer de dwarsbalkbevestiging van het steunframe;
3. Installeer de steunrail;
4. Plaats de bevestigingsgesp tussen het steunframe en het roerwerklichaam;
5. Plaats de roerstaaf; Bevestig het steunframe en het hoofdlichaam van de roerder en sluit

voeding van de roerstaaf aan op de aansluiting van het hoofdlichaam.

Voorzorgsmaatregelen voor installatie:

1. Dit product is een precisie-experimenteel instrument. Gebruik de interface tijdens de installatie.
2. Volg bij de installatie strikt de onderstaande installatiestappen;
3. Controleer na de installatie de verticaliteit van het draagframe en waterpasheid van de draagrail.
4. Zorg ervoor dat alle onderdelen stevig vastzitten en niet los zitten; Als u tijdens gebruik merkt dat het verbindingsstuk los zit, stop dan onmiddellijk met het gebruik ervan en installeer het opnieuw om te voorkomen dat er onderdelen en experimenten mislukken. Het instrument is beschadigd.

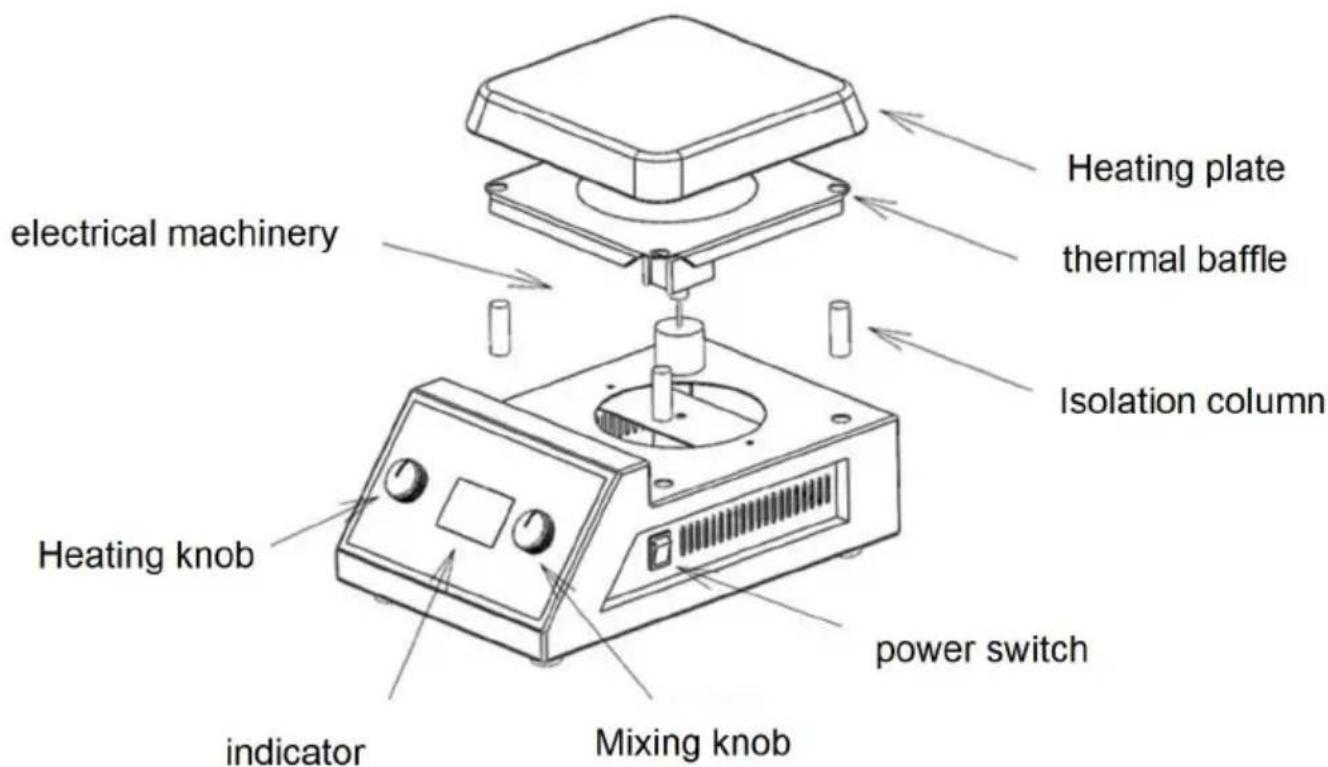

PRODUCTFUNCTIES

SH-3ABE, SH-3ABEII

• PV geeft de temperatuur weer. Als er geen externe sensor is, geeft temperatuur van de ovenplaat weer. Als er wel een externe sensor is geeft het de temperatuur van de externe sensor weer.
• SV staat voor het toerental, de ingestelde toestand staat voor het ingestelde toerental en de niet-ingestelde toestand staat voor het draaiende toerental.
• Als de externe temperatuursensor niet in de beker op de verwarmingsplaat is geplaatst, kan de temperatuurverandering niet worden waargenomen binnen 10 minuten nadat het apparaat is ingeschakeld. Het instrument schakelt de verwarming uit en geeft "pot" weer.

Werkingsmodus:

1. Plaats het apparaat op een horizontaal bureau en sluit het netsnoer aan op het stopcontact aan de achterkant van het apparaat.
2. Steek het andere uiteinde van het netsnoer in een standaard stopcontact.
3. Let op de aan/uit-schakelaar aan de rechterkant van de basis. De lijn geeft aan dat het aan is, en (o) geeft aan dat het UIT is.
4. Plaats de machine stabiel, plaats de beker met het vloeibare medicijn in het midden van de werkplaat, plaats een geschikte rotor in de beker en plaats deze in het midden van de beker, zet de stroomtoevoer aan en de bovenkant van het instrument geeft de temperatuur van de ovenplaat weer (als de externe sensor is aangesloten, wordt de temperatuur van de externe sensor weergegeven) en de onderste rij geeft "Uit" weer. Druk op de knop

"VERWARMEN" om de machine te laten draaien en OP TE WARMEN. Druk op dezelfde manier eenmaal op de knop "STIR" en de machine begint met STIR en past deze aan op de gewenste snelheid door aan de knop "ROEREN" te draaien. (Wanneer de knop draait, geeft de onderste rij van het instrument de

ingestelde rotatiesnelheid gedurende 2 seconden na het einde van de rotatie weer en geeft de onderste rij van het instrument de huidige rotatiesnelheid weer).

1. Als u de temperatuur van de vloeistof in de beker wilt meten, kunt u de beugel aansluiten, de sensorkabelplug in de achterkant van de machine steken en vervolgens de sensor in de vloeistof steken. Op dit moment is de temperatuur die door het instrument wordt weergegeven de vloeistoftemperatuur.

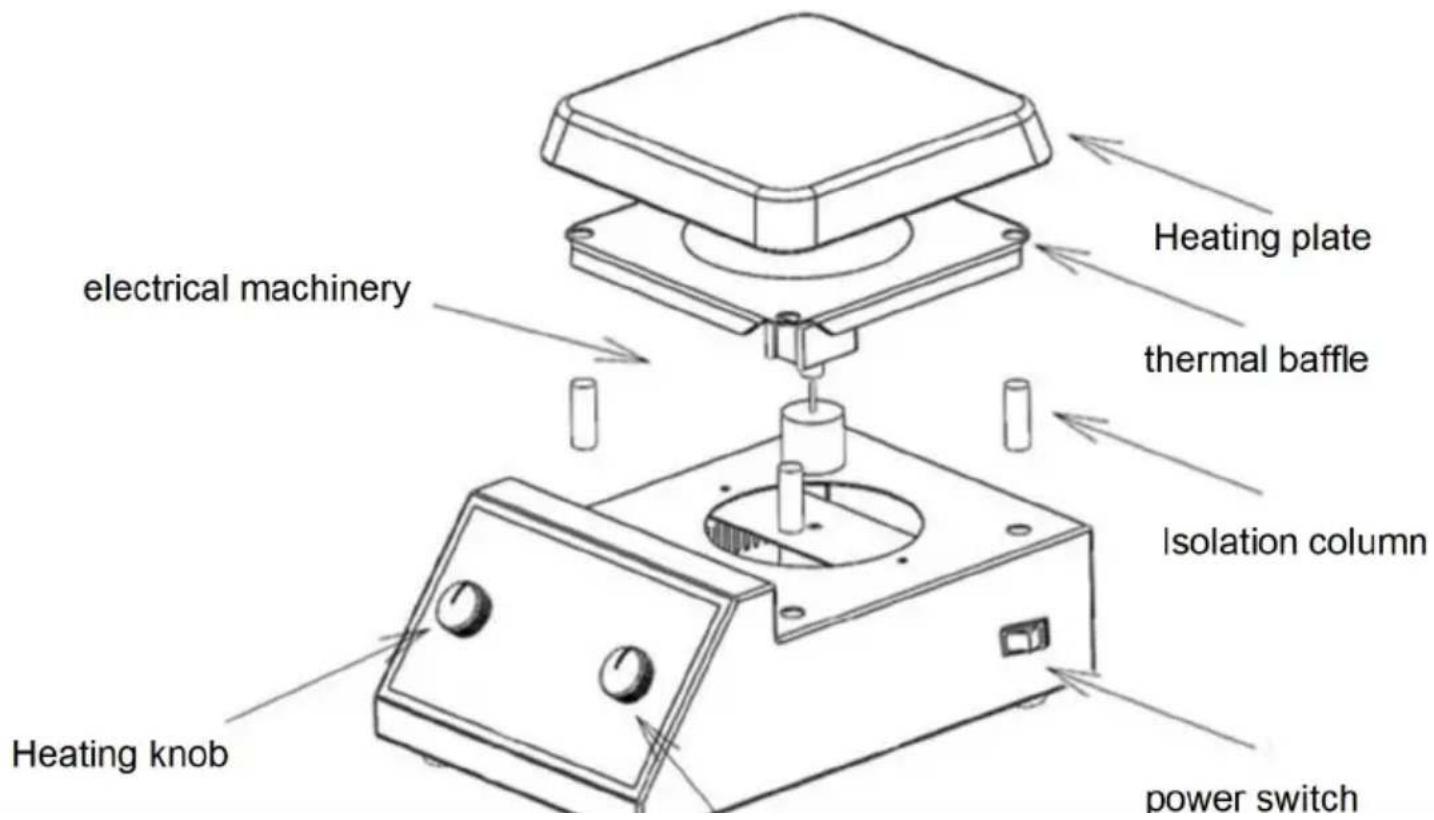

Voorzorgsmaatregelen bij gebruik

1. moet worden vermeden in een vochtige omgeving.
2. Tijdens het gebruik mag de vloeibare medicijn in de beker niet te vol zijn om te voorkomen dat deze overstroomt bij het roeren.
3. Raak de ovenplaat tijdens gebruik niet aan om brandwonden te voorkomen.

Gebruik de bedieningsmodus

1. Zet de machine stabiel neer en plaats de beker met het vloeibare medicijn in het midden van het werkblad.
2. Plaats de juiste rotor in de beker en plaats deze in het midden van de
3. Schakel de voeding in en pas de temperatuur aan door de knop "HEAT" te draaien. Tijdens het verwarmen licht de "HEAT"-indicator op en wordt het verwarmingsvermogen aangepast door de "HEAT"-knop. Pas de roersnelheid aan door de knop "STIR" te draaien. Tijdens het roeren brandt het "STIR"-indicatorlampje en wordt de roersnelheid aangepast door de "STIR"-knop.
4. Meet de temperatuur van de vloeistof in de beker met een thermometer of een beugel is bevestigd.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
