Typ produktu	Mieszadło magnetyczne z podgrzewaniem
Marka	Vevor
Model	SH-3ABEII
Napięcie zasilania	120/200-240 V, 50/60 Hz
Moc	500 W
Maksymalna pojemność mieszania	5000 mL
Maksymalna temperatura podgrzewania	300 °C
Wymiary produktu (dł. × szer. × wys.)	305 × 180 × 132 mm
Waga netto	3,64 kg
Materiał płyty grzewczej	Ceramika
Wyświetlacz	Cyfrowy (temperatura i prędkość)
Funkcje	Podgrzewanie i mieszanie magnetyczne
Zakres prędkości mieszania	0-2000 obr/min (szacunkowo)
Zewnętrzny czujnik temperatury	Tak (w zestawie)
Bezpieczeństwo	Automatyczne wyłączenie w przypadku braku zewnętrznego czujnika (wyświetlacz „pot”), ochrona przed przegrzaniem
Konserwacja	Czyścić wilgotną szmatką, unikać wilgoci
Pięści zamienne i naprawialność	Pięści dostępne za pośrednictwem serwisu Vevor (www.vevor.com/support)
Zawartość opakowania	Mieszadło, statyw z prętem, zewnętrzny czujnik temperatury, przewód zasilający, instrukcja obsługi
Gwarancja	Gwarancja elektroniczna przez Vevor

Często zadawane pytania - SH-3ABEII Vevor

Jak uruchomić mieszanie w SH-3ABEII?

Umieść zlewkę z cieczą i mieszadłem magnetycznym na środku płyty. Naciśnij przycisk STIR, aby rozpocząć mieszanie. Dostosuj prędkość, obracając pokrętło stir.

Jak ustawić temperaturę podgrzewania?

Naciśnij przycisk HEAT, aby włączyć podgrzewanie. Obróć pokrętło heat, aby ustawić żądaną temperaturę. Ustawiona temperatura wyświetla się w górnym wierszu.

Jaka jest maksymalna pojemność mieszania?

Maksymalna pojemność mieszania wynosi 5000 mL (5 litrów) dla modelu SH-3ABEII.

Jak zamontować statyw i czujnik temperatury?

Wkręć pionowy słupek w podstawę, zamontuj uchwyt i szynę podtrzymującą. Przymocuj ramkę do korpusu głównego. Podłącz czujnik temperatury z tyłu urządzenia i zanurz go w cieczy. Postępuj zgodnie ze schematem w instrukcji.

Co zrobić, gdy wyświetlacz pokazuje « pot »?

Wyświetlacz « pot » oznacza, że zewnętrzny czujnik temperatury nie jest prawidłowo umieszczony w cieczy lub temperatura nie wzrosła w ciągu 10 minut. Sprawdź, czy czujnik jest prawidłowo zanurzony i czy podgrzewanie jest włączone.

Jakich środków ostrożności należy przestrzegać?

Używaj urządzenia na stabilnej i niepalnej powierzchni. Nie dotykaj płyty grzewczej (ryzyko oparzenia). Noś sprzęt ochronny. Nie używaj w atmosferze wybuchowej. Odłącz przed instalacją akcesoriów.

Czy mogę używać mieszadła z cieczami łatwopalnymi?

Tak, ale ustawiona temperatura musi być co najmniej 50 °C niższa od temperatury zapłonu cieczy. Pracuj w wentylowanym miejscu i przestrzegaj zasad bezpieczeństwa.

Jak wyczyścić mieszadło magnetyczne?

Odłącz urządzenie i pozostaw do ostygnięcia. Wyczyść płytę i powierzchnie wilgotną, nieścierną szmatką. Unikaj wilgoci wewnątrz. Nie zanurzaj urządzenia w wodzie.

Co zrobić, jeśli mieszadło magnetyczne się nie obraca?

Sprawdź, czy mieszadło jest prawidłowo umieszczone na środku zlewki i czy jest dostosowane do rozmiaru naczynia. Stopniowo zwiększaj prędkość. Jeśli problem nie ustąpi, zmniejsz prędkość lub wyśrodkuj naczynie.

Gdzie znaleźć części zamienne lub wsparcie techniczne?

Wejdź na www.vevor.com/support w celu uzyskania wsparcia technicznego, części zamiennych i gwarancji elektronicznej. Możesz również skontaktować się z serwisem za pośrednictwem strony.

INSTRUKCJA OBSŁUGI SH-3ABEII Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej https://www.vevor.com/support

MIESZADŁA MAGNETYCZNE INSTRUKCJA OBSŁUGI

NR MODELU: SH-3ABE, SH-3ABEII, SH-3AB

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może skutkować poważnymi obrażeniami.

	Ostrzeżenie!Przed użyciem należy uważnie przeczytać instrukcję obsługi.Należy upewnić się, że z urządzeniem pracuje wyłą przeszkolony personel.
	Ryzyko poparzenia!Należy zachować ostrożność podczas dotykania elementów obudowy i płyty grzewczej, które mogą osiągnąć temperaturę przekraczającą 3 0 0 °C .Należy zwrócić uwagę na ciepło resztkowe po wyłą urządzenia.
	Ochronny styk uziemiający !Robić pewien, że gniazdo musi być uziemione (ochr styk uziemienia) przed użyciem.

- Podczas pracy należy stosować środki ochrony osobistej, aby uniknąć ryzyka:

- Rozpryskiwanie i parowanie cieczy

- Wydzielanie gazów toksycznych lub palnych

- Ustawić instrument w przestronnym miejscu na stabilnej, czystej, antypoślizgowej, suchej i ognioodpornej powierzchni. Nie używaj instrumentu w atmosferach wybuchowych, z niebezpiecznymi substancjami lub w pobliżu wody.

- Stopniowo zwiększaj prędkość, zmniejsz prędkość, jeżeli:

- Mieszadło odrywa się z powodu dużej prędkości

- Urządzenie nie działa płynnie lub pojemnik nie jest wyśrodkowany na płycie

- Temperaturę należy zawsze ustawić na wartość co najmniej o 50 °C niższą od temperatury zapłonu stosowanego medium.

- Należy pamiętać o zagrożeniach wynikających z:

• - Materiały lub media łatwopalne o niskiej temperaturze wrzenia
• - Przepełnienie nośnika
• Niebezpieczny pojemnik

- Materiały patogenne należy przetwarzać wyłącznie w zamkniętych naczyniach.

• Jeśli obudowa pręta mieszadła jest wykonana z PTFE, należy zwrócić uwagę :
• Fluor pierwiastkowy, fluorki i metale alkaliczne powodują korozję PTFE i halogenowych alkanów, powodując ich rozszerzanie się w temperaturze pokojowej.
• Stopione metale alkaliczne, metale ziem alkalicznych lub ich roztwory, a także proszek z drugiego i trzeciego pierwiastka układu okresowego pierwiastków będą reagować chemicznie z PTFE, gdy temperatura osiągnie 300–400°C.

- Przed każdym użyciem sprawdź instrument i akcesoria. Nie używaj uszkodzonych podzespołów. Bezpieczne działanie jest gwarantowane wyłącznie przy użyciu akcesoriów wymienionych w sekcji „Akcesoria”. Akcesoria muszą być solidnie przymocowane do urządzenia i muszą być zdejmowane, gdy nie są używane. Zawsze odłączaj zasilanie przed montażem akcesoriów.

• Potrzebny jest czujnik temperatury zewnętrznej, końcówka czujnika pomiarowego musi znajdować się w odległości co najmniej 5-10 mm od dna i ścianki naczynia.
• Całkowite odłączenie urządzenia od zasilania sieciowego jest możliwe wyłącznie poprzez wyłączenie zasilania lub wyjęcie wtyczki.
• Napięcie podane na etykiecie musi odpowiadać napięciu w sieci zasilającej.
• Upewnij się, że główny kabel zasilający nie dotyka płyty grzewczej. Nie przykrywaj urządzenia.
• Urządzenie mogą obsługiwać wyłącznie eksperci.

Trzymać z dala od silnych pól magnetycznych.

ZAPISZ TE INSTRUKCJE

Właściwe użycie

Urządzenie przeznaczone do mieszania i/lub podgrzewania cieczy w szkołach, laboratoriach lub fabrykach

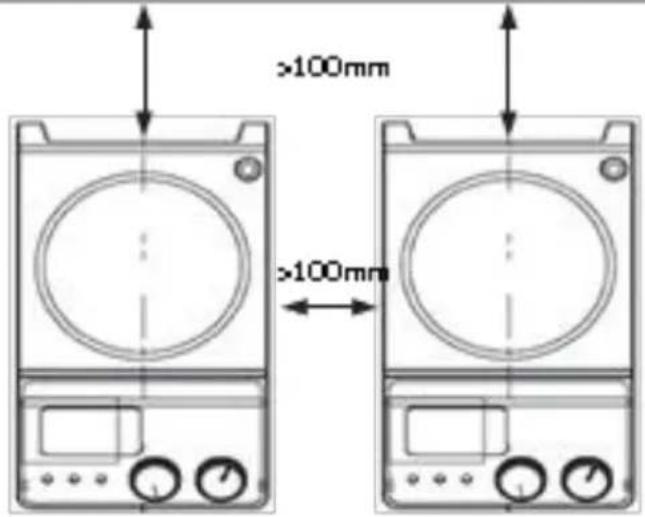

- Należy zachować minimalne odległości między poszczególnymi jednostkami, a także odległości do ściany tylnej i nad zespołem (100 mm).

To urządzenie nie nadaje się do użytku na obszarach mieszkalnych lub innych miejscach, w których występują ograniczenia wymienione w Instrukcjach bezpieczeństwa.

*Specyfikacja, wygląd i konstrukcja produktu mogą ulec zmianie bez wcześniejszego powiadomienia. DANE TECHNICZNE

Model	SH-3ABE	SH-3ABEII	SH-3AB
Napięcie [VAC]	120/200~240	120/200~240	120/200~240
Częstotliwość [Hz]	50/60	50/60	50/60
Moc [W]	500	500	500
Maksymalna pojemność mieszania [ml]	2000	5000	3000
Maksymalna temperatura grzania [°C]	300	300	380
Wymiary produktu (Dł.*Sz.*Wys.)[mm]	305*180*132	305*180*132	260*177*130
Rozmiar opakowania (Dł.*Szer.*Wys.) [mm]	368*258*236	255*365*228	255*365*228
Masa netto [kg]	3.42	3,64	3.3
Masa brutto [kg]	4	4.14	3,76

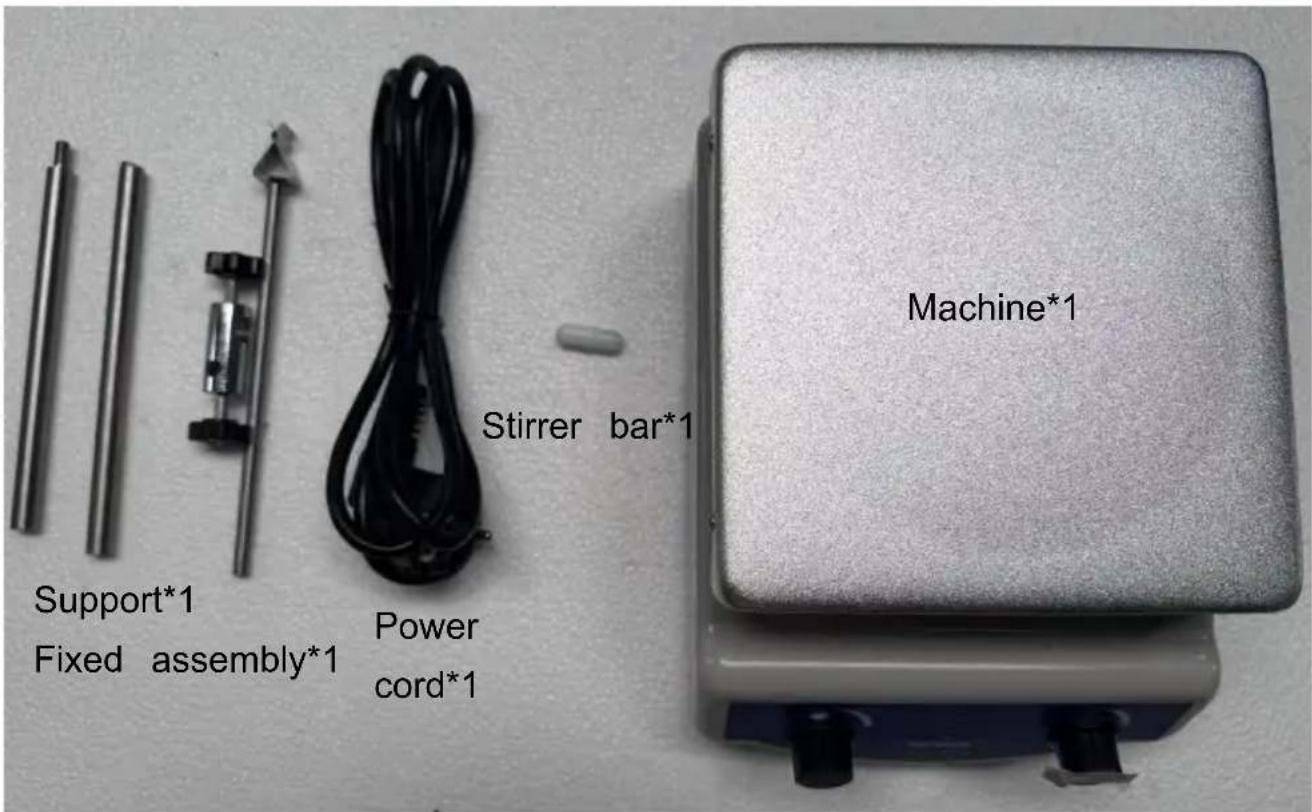

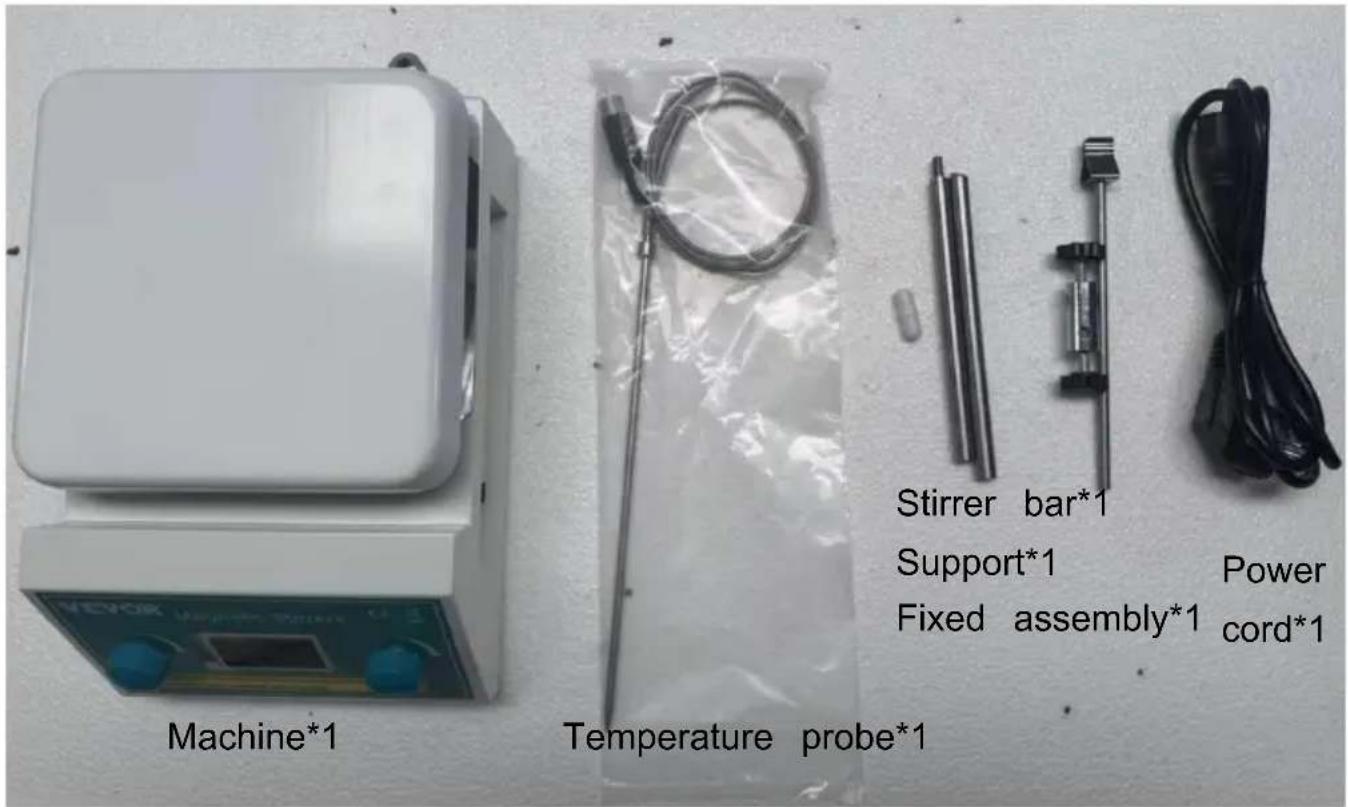

ZAWARTOŚĆ OPAKOWANIA

SH-3ABE, SH-3ABEII

SH-3AB

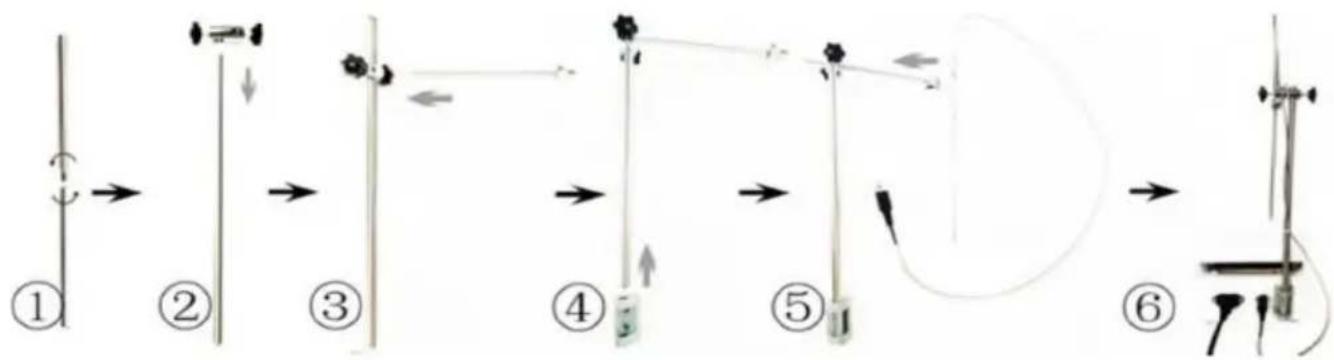

KROKI MONTAŻU

Kroki instalacji ramy nośnej i czujnika

1. Podłącz pionowy słupek ramy nośnej (połączenie śrubowe, nie podłączaj go bezpośrednio);
2. Zamontuj element mocujący poprzeczkę ramy nośnej;
3. zamontuj szynę nośną;
4. Zamontuj klamrę mocującą pomiędzy ramą nośną a korpusem mieszadła;
5. Zainstaluj pręt mieszający;

Zamontuj ramę wsporczą i korpus główny mieszadła, a następnie podłącz zasilanie listwy mieszadła zgodnie z gniazdem w korpusie głównym.

Środki ostrożności podczas instalacji:

1. Ten produkt jest precyzyjnym instrumentem eksperymentalnym. Proszę postępować zgodnie z interfejsem podczas instalacji.
2. Proszę przeprowadzić instalację ściśle według poniższych kroków instalacji;
3. Po montażu należy sprawdzić pionowość ramy nośnej i poziom szy nośnej.
4. Upewnij się, że wszystkie części są mocno połączone i nie mają luzów. Jeśli w trakcie użytkowania zauważysz, że element łączący jest luźny,

natychmiast przestań go używać i zamontuj ponownie, aby uniknąć

uszkodzenia części i eksperymentów.

Instrument jest uszkodzony.

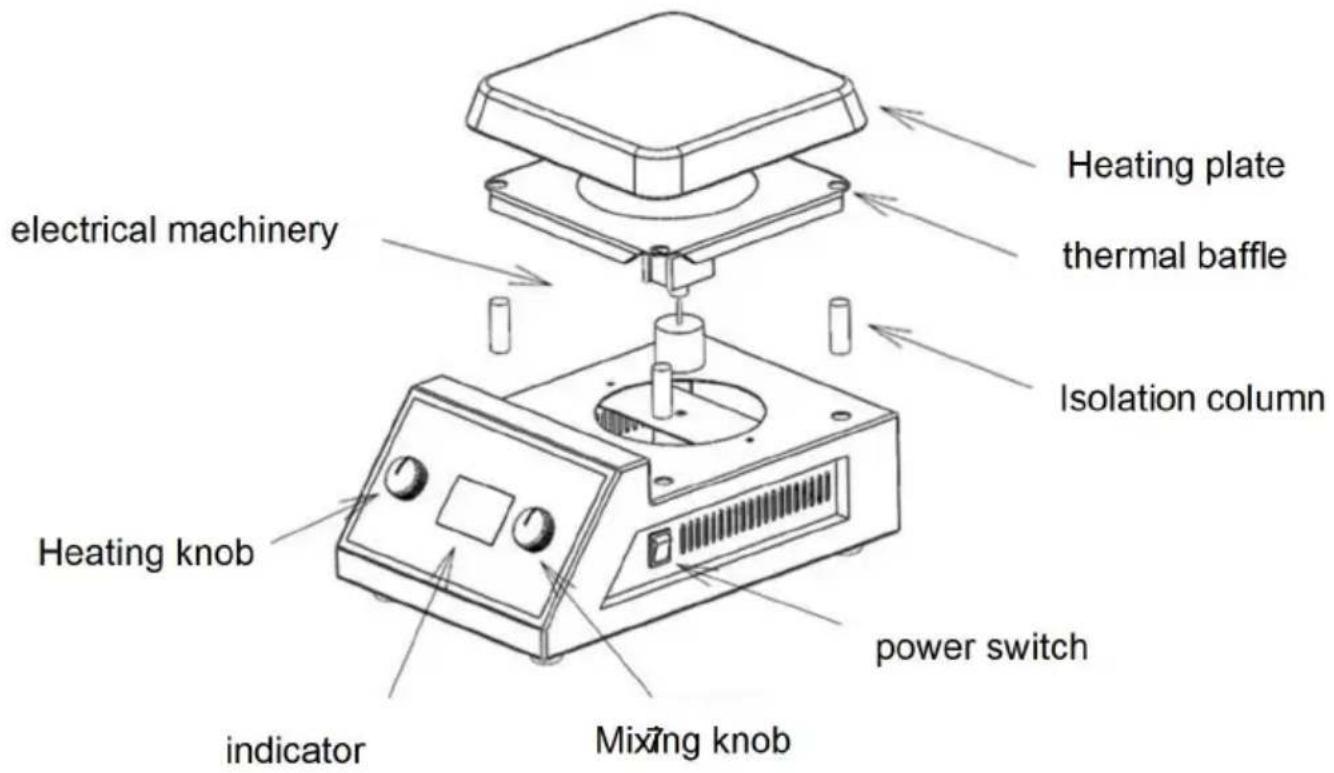

FUNKCJE PRODUKTU

SH-3ABE, SH-3ABEII

• PV oznacza temperaturę. Gdy nie ma zewnętrznego czujnika, oznacza temperaturę płyty pieca, a gdy jest czujnik zewnętrzny, oznacza temperaturę czujnika zewnętrznego.
• SV oznacza prędkość obrotową, stan ustalony oznacza ustawioną prędkość obrotową, a stan nieustawiony oznacza bieżącą prędkość obrotową.
• Jeżeli czujnik temperatury zewnętrznej nie zostanie umieszczony w naczyniu na płycie grzewczej, zmiana temperatury nie będzie wyczuwalna przez 10 minut od włączenia urządzenia, a urządzenie wyłączy ogrzewanie i wyświetli komunikat „pot”.

Tryb pracy:

1. Umieść urządzenie na poziomym blacie, a następnie podłącz przewód zasilający do gniazdka elektrycznego znajdującego się z tyłu podstawy.
2. Podłącz drugi koniec przewodu zasilającego do standardowego gniazdka.
3. Zwróć uwagę na przełącznik zasilania po prawej stronie podstawy. Linia oznacza włączony, a (o) oznacza wyłączony.
4. Umieść maszynę stabilnie, umieść zlewkę z płynnym lekiem na środku płyty roboczej, umieść odpowiedni wirnik w zlewce i umieść go na środku zlewki, włącz zasilanie, a górny rząd urządzenia wyświetli temperaturę płyty pieca (jeśli czujnik jest podłączony zewnętrznie, wyświetlana jest temperatura zewnętrznego czujnika), a dolny rząd wyświetli „Off”. Naciśnij przycisk „

HEAT", aby uruchomić maszynę i ją PODGRZEWAC. Podobnie naciśnij raz

pokrętło „STIR”, a maszyna zacznie MIESZAĆ i ustaw ją na wymaganą prędkość, obracając pokrętło „mieszanie”. (Gdy pokrętło się obraca, dolny rząd urządzenia wyświetli ustawioną prędkość obrotową przez 2 sekundy po zakończeniu obrotu, a dolny rząd urządzenia wyświetli bieżącą prędkość obrotową).

1. Jeśli musisz zmierzyć temperaturę cieczy w zlewce, możesz podłączyć wspornik, włożyć wtyczkę przewodu czujnika z tyłu urządzenia, a następnie włożyć czujnik do cieczy. W tym momencie temperatura wyświetlana przez przyrząd jest temperaturą cieczy.

Środki ostrożności dotyczące stosowania

1. Należy unikać stosowania w wilgotnym środowisku.
2. Podczas stosowania płynny lek w naczyniu nie powinien być zbyt pełny, aby nie doszło do jego wylania w trakcie mieszania.
3. Aby uniknąć poparzeń, nie dotykaj płyty kuchennej podczas gotowania.

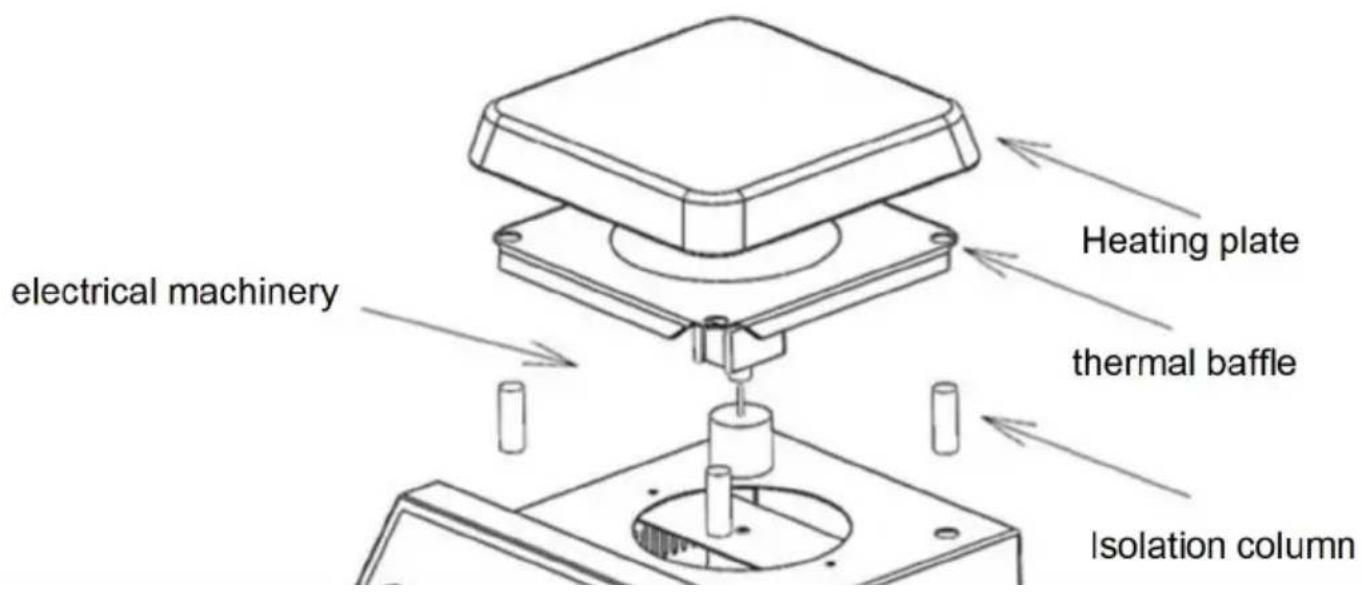

SH-3AB

Użyj trybu operacyjnego

1. Ustaw urządzenie stabilnie i umieść zlewkę z płynnym lekiem w centrum płyty roboczej.
2. umieść odpowiedni wirnik w zlewce i umieść go w jej środku.
3. Włącz zasilanie i wyreguluj temperaturę, obracając pokrętło „HEAT”.

Podczas pracy zapala się kontrolka „HEAT”, a moc grzewcza jest regulowana

pokrętłem „HEAT”. Wyreguluj prędkość mieszania, obracając pokrętło „

STIR”. Podczas mieszania zapala się kontrolka „STIR”, a prędkość mieszania jest

regulowana pokrętłem „STIR”.

1. Zmierz temperaturę cieczy w zlewce za pomocą termometru zamocowanego na wsporniku.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Techniczny Wsparcie i certyfikat e-gwarancji
