INSTRUKCJA OBSŁUGI SH-3ABEI Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej https://www.vevor.com/support

MIESZADŁA MAGNETYCZNE INSTRUKCJA OBSŁUGI

NR MODELU: SH-3ABE, SH-3ABEII, SH-3AB

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może skutkować poważnymi obrażeniami.

	Ostrzeżenie!Przed użyciem należy uważnie przeczytać instrukcję obsługi.Należy upewnić się, że z urządzeniem pracuje wyłą przeszkolony personel.
	Ryzyko poparzenia!Należy zachować ostrożność podczas dotykania elementów obudowy i płyty grzewczej, które mogą osiągnąć temperaturę przekraczającą 3 0 0 °C .Należy zwrócić uwagę na ciepło resztkowe po wyłą urządzenia.
	Ochronny styk uziemiający !Robić pewien, że gniazdo musi być uziemione (ochr styk uziemienia) przed użyciem.

- Podczas pracy należy stosować środki ochrony osobistej, aby unikną ryzyka :

- Rozpryskiwanie i parowanie cieczy

- Wydzielanie gazów toksycznych lub palnych

- Ustawić podnieś instrument w przestronnym miejscu na stabilnej, czystej, antypoślizgowej, suchej i ognioodpornej powierzchni. Nie używaj instrumentu w atmosferach wybuchowych, z niebezpiecznymi substancjami lub w pobliżu wody.

- Stopniowo zwiększaj prędkość, zmniejsz prędkość, jeżeli:

- Mieszadło odrywa się z powodu dużej prędkości

- Urządzenie nie działa płynnie lub pojemnik nie jest wyśrodkowan na płycie

- Temperaturę należy zawsze ustawić na wartość co najmniej o 50 °C niższą od temperatury zapłonu stosowanego medium.

- Należy pamiętać o zagrożeniach wynikających z:

• Materiały lub media łatwopalne o niskiej temperaturze wrzenia
• Przepełnienie nośnika
• Niebezpieczny pojemnik

- Materiały patogenne należy przetwarzać wyłącznie w zamkniętych naczyniach.

• Jeśli obudowa pręta mieszadła jest wykonana z PTFE, należy zwrócić uwagę :
• Fluor pierwiastkowy, fluorki i metale alkaliczne powodują korozję PTFE i halogenowych alkanów, powodując ich rozszerzanie się temperaturze pokojowej.
• Stopione metale alkaliczne, metale ziem alkalicznych lub ich roztwory, a także proszek z drugiego i trzeciego pierwiastka uk okresowego pierwiastków będą reagować chemicznie z PTFE, g temperatura osiągnie 300–400°C.

- Przed każdym użyciem sprawdź instrument i akcesoria. Nie używaj uszkodzonych podzespołów. Bezpieczne działanie jest gwarantowane wyłącznie przy użyciu akcesoriów wymienionych w sekcji „Akcesoria Akcesoria muszą być solidnie przymocowane do urządzenia i muszą być zdejmowane, gdy nie są używane. Zawsze odłączaj zasilanie przed montażem akcesoriów.

• potrzebny jest czujnik temperatury zewnętrznej, końcówka czujnika pomiarowego musi znajdować się w odległości co najmniej 5-10 mm od dna i ścianki naczynia.
• Całkowite odłączenie urządzenia od zasilania sieciowego jest możliwe wyłącznie poprzez wyłączenie zasilania lub wyjęcie wtyczki.
• Napięcie podane na etykiecie musi odpowiadać napięciu w sieci zasilającej.
• Upewnij się, że główny kabel zasilający nie dotyka płyty grzewczej. przykrywaj urządzenia.
• Urządzenie mogą obsługiwać wyłącznie eksperci.

Trzymać z dala od silnych pól magnetycznych.

ZAPISZ TE INSTRUKCJE

Właściwe użycie

Urządzenie przeznaczone do mieszania i/lub podgrzewania cieczy w szkołach, laboratoriach lub fabrykach

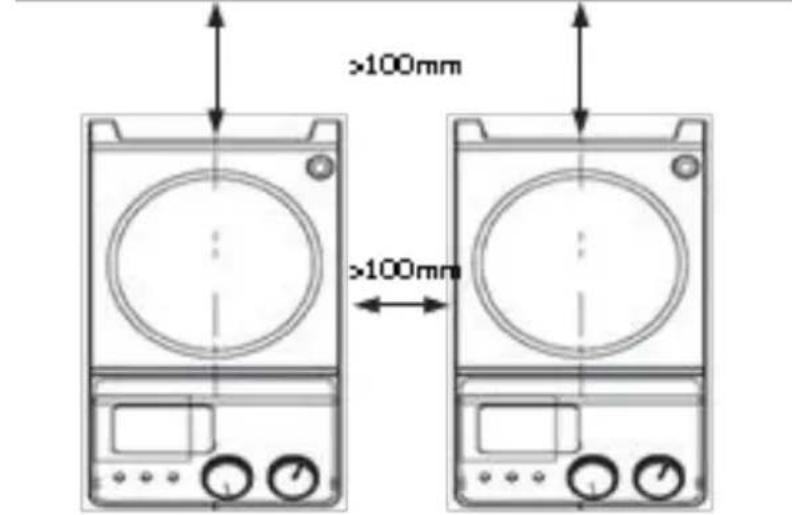

- Należy zachować minimalne odległości między poszczególnymi jednostkami, a także odległości do ściany tylnej i nad zespołem (100 mm).

To urządzenie nie nadaje się do użytku na obszarach mieszkalnych lu innych miejscach, w których występują ograniczenia wymienione w Instrukcjach bezpieczeństwa.

*Specyfikacja, wygląd i konstrukcja produktu mogą ulec zmianie k wcześniejszego powiadomienia.
DANE TECHNICZNE

Model	SH-3ABE	SH-3ABEII	SH-3AB
Napięcie [VAC]	120/200~240	120/200~240	120/200~240
Częstotliwość [Hz]	50/60	50/60	50/60
Moc [W]	500	500	500
Maksymalna pojemność mieszania [ml]	2000	5000	3000
Maksymalna temperatura grzania [°C]	300	300	380
Wymiary produktu (Dł.*Sz.*Wys.)[mm]	305*180*132	305*180*132	260*177*130
Rozmiar opakowania (Dł.*Szer.*Wys.) [mm]	368*258*236	255*365*228	255*365*228
Masa netto [kg]	3.42	3,64	3.3
Masa brutto [kg]	4	4.14	3,76

ZAWARTOŚĆ OPAKOWANIA

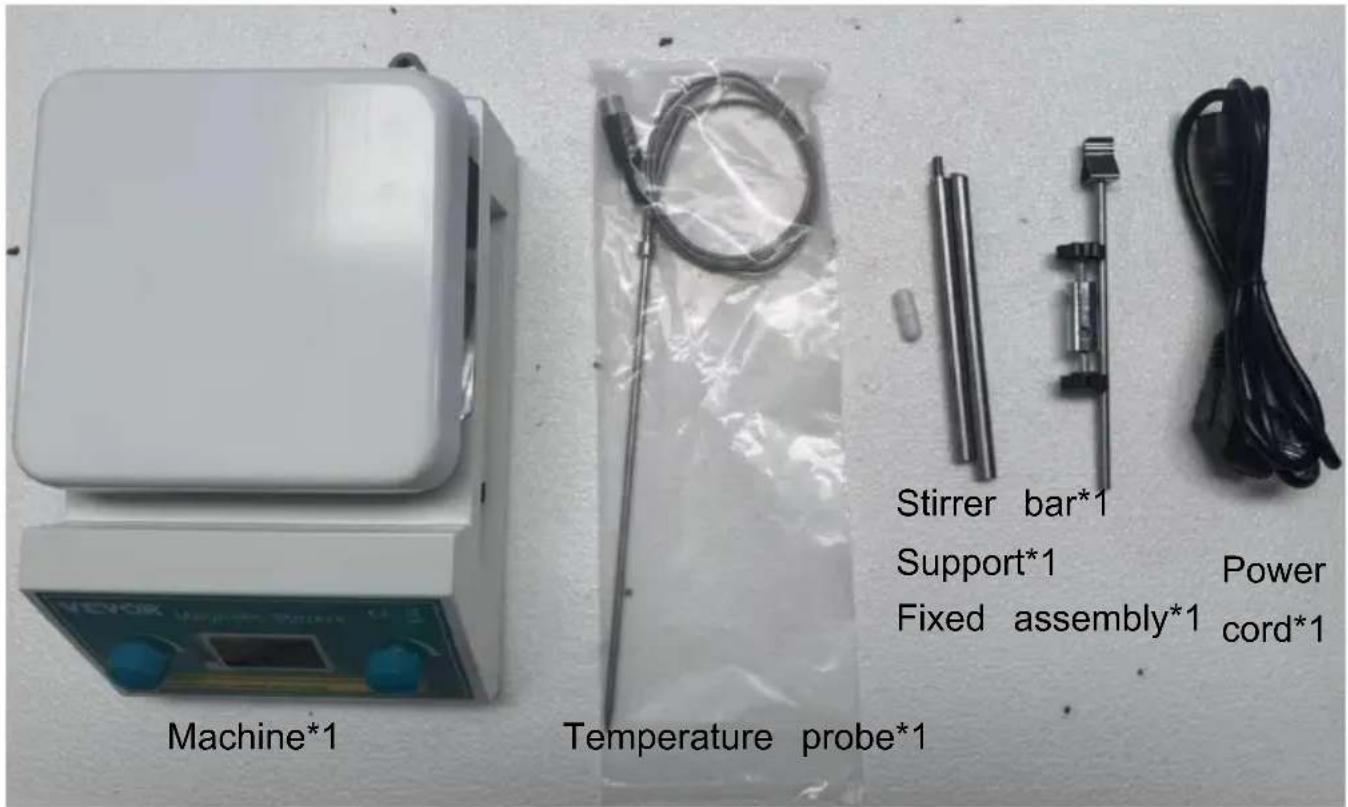

SH-3ABE, SH-3ABEII

Machine*1 Temperature probe*1 Stirrer bar*1 Support*1 Fixed assembly*1 Power cord*1

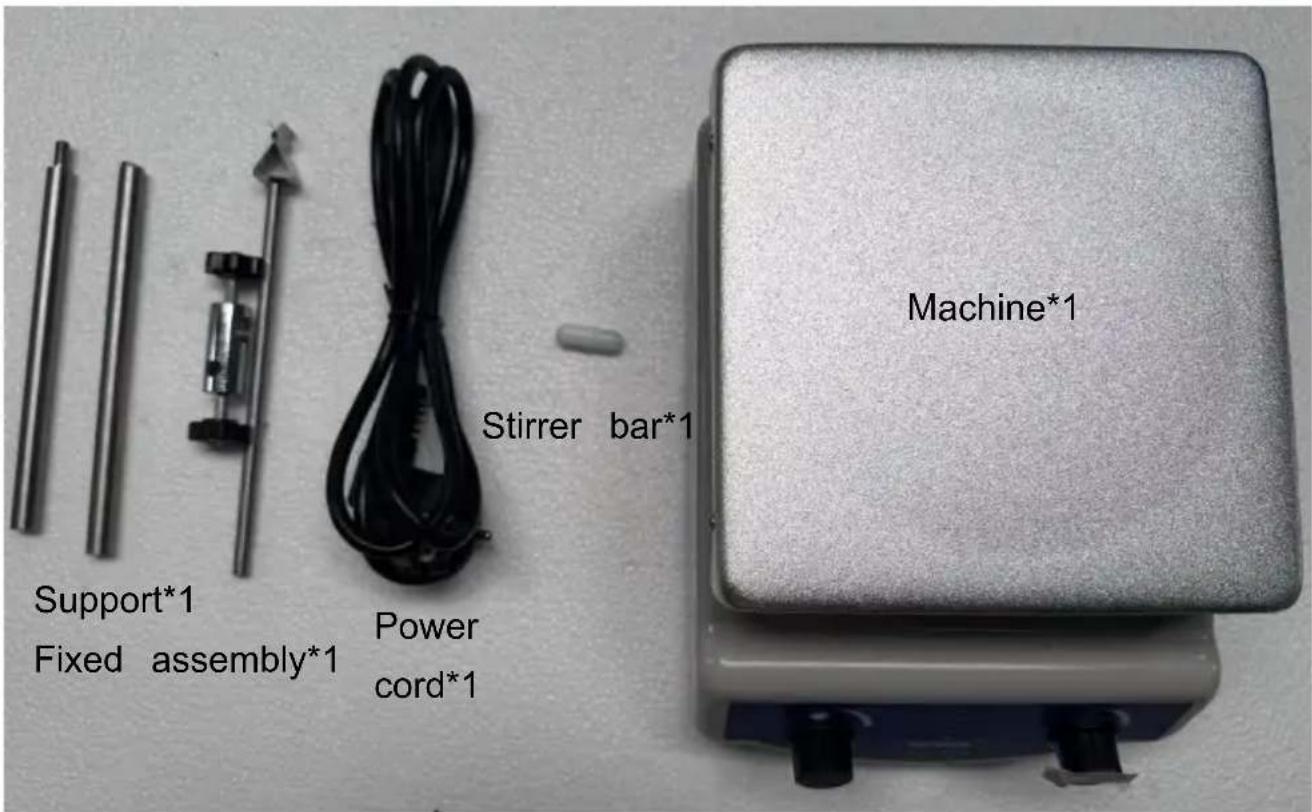

SH-3AB

Machine*1 Stirrer bar*1 Support*1 Fixed assembly*1 Power cord*1

KROKI MONTAŻU

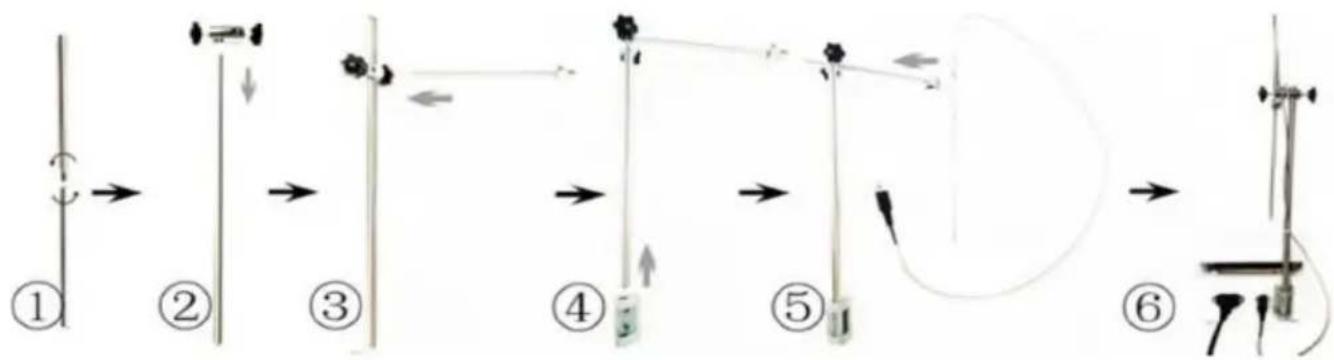

Kroki instalacji ramy nośnej i czujnika

1. Podłącz pionowy słupek ramy nośnej (połączenie śrubowe, nie podłączaj go bezpośrednio);
2. Zamontuj element mocujący poprzeczkę ramy nośnej;
3. zamontuj szynę nośną;
4. Zamontuj klamrę mocującą pomiędzy ramą nośną a korpusem mieszadła;
5. Zainstaluj pręt mieszający;

Zamontuj ramę wsporczą i korpus główny mieszadła, a następnie podła zasilanie listwy mieszadła zgodnie z gniazdem w korpusie głównym.

Środki ostrożności podczas instalacji:

1. Ten produkt jest precyzyjnym instrumentem eksperymentalnym. Prosz postępować zgodnie z interfejsem podczas instalacji.
2. Proszę przeprowadzić instalację ściśle według poniższych kroków instalacji;
3. Po montażu należy sprawdzić pionowość ramy nośnej i poziom szy nośnej.
4. Upewnij się, że wszystkie części są mocno połączone i nie mają Jeśli w trakcie użytkowania zauważysz, że element łączący jest luźny,

natychmiast przestań go używać i zamontuj ponownie, aby uniknąć

uszkodzenia części i eksperymentów.

Instrument jest uszkodzony.

FUNKCJE PRODUKTU

SH-3ABE, SH-3ABEII

• PV oznacza temperaturę. Gdy nie ma zewnętrznego czujnika, oznacza temperaturę płyty pieca, a gdy jest czujnik zewnętrzny, oznacza temperaturę czujnika zewnętrznego.
• SV oznacza prędkość obrotową, stan ustalony oznacza ustawioną prędkość obrotową, a stan nieustawiony oznacza bieżącą prędkość obrotową.
• Jeżeli czujnik temperatury zewnętrznej nie zostanie umieszczony w naczyniu na płycie grzewczej, zmiana temperatury nie będzie wyczuwalna przez 10 minut od włączenia urządzenia, a urządzenie wyłączyć ogrzewanie i wyświetli komunikat „pot”.

Tryb pracy:

1. Umieść urządzenie na poziomym blacie, a następnie podłącz przewód zasilający do gniazdka elektrycznego znajdującego się z tyłu podstawy.
2. Podłącz drugi koniec przewodu zasilającego do standardowego gniazdka.
3. Zwróć uwagę na przełącznik zasilania po prawej stronie podstawy. Linia oznacza włączony, a (o) oznacza wyłączony.
4. Umieść maszynę stabilnie, umieść zlewkę z płynnym lekiem na środku płyty roboczej, umieść odpowiedni wirnik w zlewce i umieść go na środku zlewki, włącz zasilanie, a górny rząd urządzenia wyświetli temperaturę płyty pieca (jeśli czujnik jest podłączony zewnętrznie, wyświetlana jest temperatur zewnętrznego czujnika), a dolny rzad wyświetli „Off”. Naciśnij przycisk „

HEAT", aby uruchomić maszynę i ją PODGRZEWAC. Podobnie naciśnij raz

pokrętło „STIR”, a maszyna zacznie MIESZAĆ i ustaw ją na wymaganą prędkość, obracając pokrętło „mieszanie”. (Gdy pokrętło się obraca, dolny rząd urządzenia wyświetli ustawioną prędkość obrotową przez 2 sekundy p zakończeniu obrotu, a dolny rząd urządzenia wyświetli bieżącą prędkość obrotową).

1. Jeśli musisz zmierzyć temperaturę cieczy w zlewce, możesz podłączyć wspornik, włożyć wtyczkę przewodu czujnika z tyłu urządzenia, a następnie włożyć czujnik do cieczy. W tym momencie temperatura wyświetlana przez przyrząd jest temperaturą cieczy.

Środki ostrożności dotyczące stosowania

1. Należy unikać stosowania w wilgotnym środowisku.

2. Podczas stosowania płynny lek w naczyniu nie powinien być zbyt pełny aby nie doszło do jego wylania w trakcie mieszania.

3. Aby uniknąć poparzeń, nie dotykaj płyty kuchennej podczas gotowania.

SH-3AB

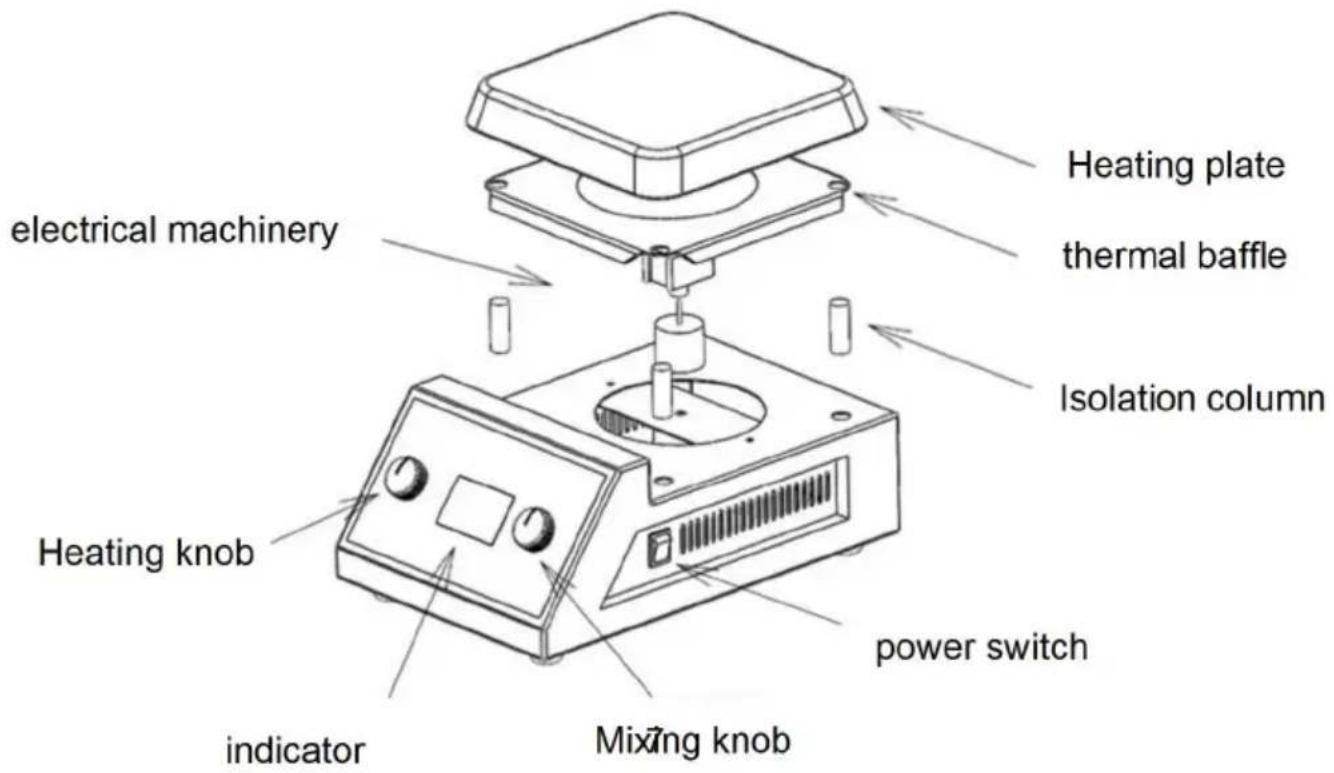

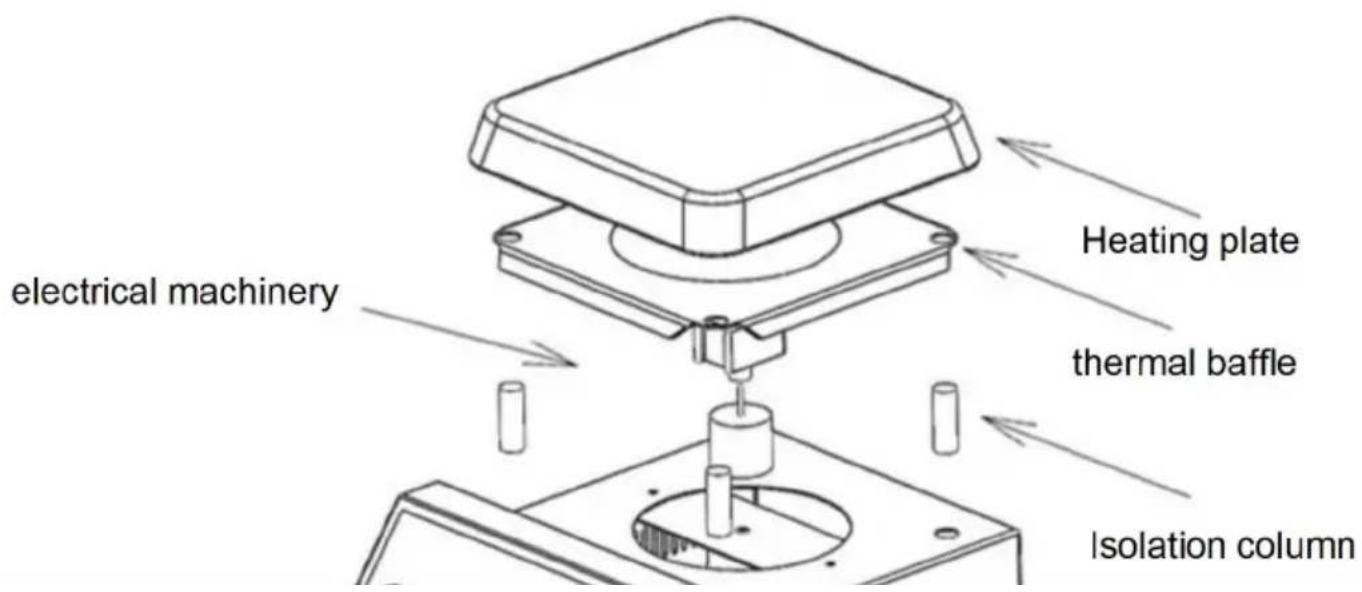

electrical machinery Heating plate thermal baffle Isolation column

Użyj trybu operacyjnego

1. Ustaw urządzenie stabilnie i umieść zlewkę z płynnym lekiem w centrum p roboczej.
2. umieść odpowiedni wirnik w zlewce i umieść go w jej środku.
3. Włącz zasilanie i wyreguluj temperaturę, obracając otwór pokrętła „HEAT”.

Podczas HEAT zapala się kontrolka „HEAT”, a moc grzewcza jest regulowana

pokrętłem „heat”. Wyreguluj prędkość mieszania, obracając otwór pokrętła „

STIR”. Podczas SIRring zapala się kontrolka „stir”, a prędkość mieszania jest

regulowana pokrętłem „stir”.

1. Zmierz temperaturę cieczy w zlewce za pomocą termometru zamocowanego na wsporniku.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmie na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odp w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesorić oznaczonych tym symbolem. Produktów oznaczonych w ten sp nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730
