INSTRUKCJA OBSŁUGI HBS350 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

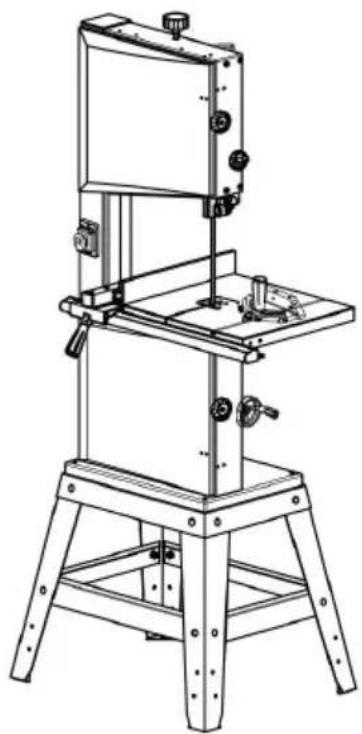

PIŁA TAŚMOWA USR PODREĘCZNIK

MODEL: HBS350

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

MODEL : HBS 350

To jest oryginał instrukcja, proszę przeczytać wszystko podręcznik instrukcje

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu powinien podlegać

produkt ty otrzymane. Proszę wybaczyć nas, że nie będziemy poinformuję cię ponownie jeśli istnieje jakaś technologia lub

oprogramowanie Aktualizacje na naszym produkt.

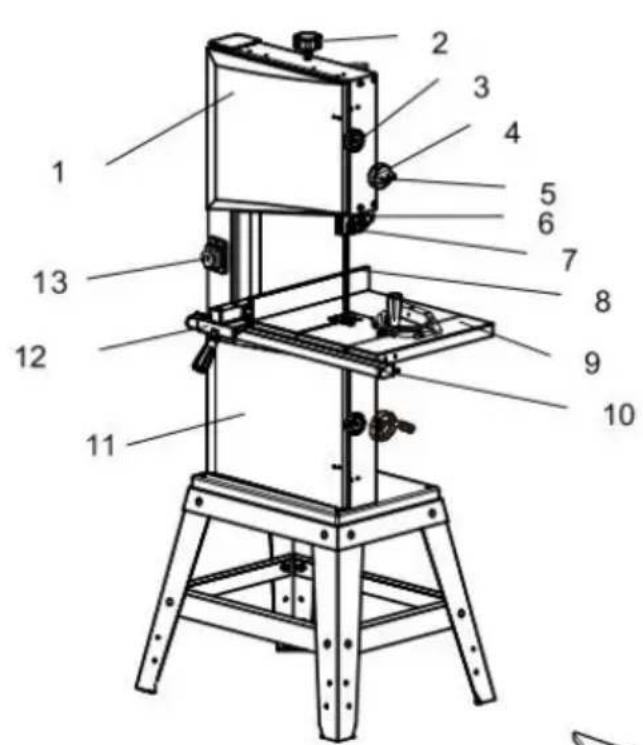

COMPONENTS AND PARTS(STANDARDDELIVERY)

NRCZEŚCI	OPIS
1	Górny Mieszkania Drzwi
2	Ustawienie Gałka do zespołu Piła Napięcie ostrza
3	Obrót-blokada Łącznik, Mieszkania Drzwi
4	Ustawienie Gałka do ostrza Strażnik
5	Ustawienie Gałka do blokowania Ostrze Strażnik
6	Ostrze Strażnik
7	Górne ostrze Przewodnik
8	Piła taśmowa Ostrze
9	Stół do piły
10	Przewodnik po ogrodzeniach Ekstruzja, stopniowana
11	Niżej Mieszkania Drzwi

12	Rozerwać Ogrodzenie
13	Włącznik/wyłącznik z awaryjnym zatrzymaniem
14	Szybki Uwolnienie Dźwignia do piły taśmowej Ostrze
15	Ustawienie Gałka do śledzenia ostrza Modyfikacja
16	Ustawienie Gałka do obracania stołu Modyfikacja
17	Silnik
18	Maszyna Opierać
19	Pył Ekstrakcja Port
20	Gałka nastawcza paska napędowego
21	Mitra
22	Tabela Wstawić
23	Szafka stojąca
24	Pchacz

TABLE OF CONTENTS

PLEASE READ FIRST!

Te operacje instrukcje mają zostało napisane, żeby to zrobić łatwiej dla ciebie, użytkownik, aby dowiedzieć się, jak to obsługiwać maszyna I Do Do Więc bezpiecznie. Te instrukcje powinny należy używać w następujący sposób:

• Przeczytaj te instrukcje zanim używać. Zwróć szczególną uwagę na bezpieczeństwo informacja.
• Te operacyjny instrukcje Czy w pielęgnacji ludzie z podstawie techniczna dotycząca eksploatacji maszyna takie jak to lub podobne elektronarzędzia. Niedoświadczony osoby są silnie zaleca się zasięgnięcie kompetentnej porady i wskazówek od doświadczonego osoba przed uruchomieniem tego maszyna.
• Zachowaj wszystkie dokumenty dostarczone wraz z niniejszym dokumentem. maszynę do wykorzystania w przyszłości. Zachowaj dowód zakupu na wypadek przyszłej gwarancji prawo.
• Ten maszyna musieć nie Być sprzedany Lub pożyczyłt ktoś w przeciwnym razie bez istnienie towarzyszył przez wszystkich dostarczone wraz z maszyną dokumenty.
• Ten producent zakłada NIE odpowiedzialność za każdy szkoda spowodowany z powodu zaniedbania niniejszej instrukcji obsługi. Informacje zawarte w niniejszej instrukcji Jest oznacz d jako pod:

Ostrzeżenie - Aby zmniejszyć ryzyko obrażenia, użytkownik musieć Czytać instrukcje instrukcję uważnie.

Prąd przemienny

Ten symbol, umieszczone przed bezpieczeństwem komentarz, wskazuje A Uprzejmy z środek ostrożności, ostrzeżenie lub zagrożenie. Ignorowanie tego ostrzeżenia móc prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenie prądem, Proszę zawsze podążaj za zalecenie pokazane poniżej .

	Niebezpieczeństwo!Ryzyko osobiste obrażenia lub szkody w środowisku! Ryzyko z elektryczny zaszokować! Ryzyko osobiste obrażenia elektrycznym zaszokować!
	Splątanie zaryzykować! Ryzyko osobiste obrażenia przez ciało części lub rzeczy być rysowanym do piła obrotowa ostrze.
	Ostrożność! Ryzyko materiałowe szkoda.
	Uwaga: Dodatkowe informacja.
	Ostrzeżenie- Pamiętaj o założeniu ochraniaczy słuchu podczas używając Ten produkt.
	Ostrzeżenie- Pamiętaj, żeby założyć okulary Ochraniacze kiedy używając tego produkt.
	Ostrzeżenie- Pamiętaj o założeniu rękawiczek podczas używając tego produkt.
	Ten produkt jest klasy ochronnej II. To oznacza To jest wyposażony w ulepszony lub podwójny izolacja.
	Informacje dotyczące utylizacji: To jest produkt jest przedmiotem Do ta zaopatrzenie z europejski Dyrektywa 2012/ 19 / WE . symbol seans A jazda na tylnym kole kosz przekroczony wskazuje, że produkt wymaga osobnego wywóz śmieci w europejski Związek. Dotyczy to produkt i Wszystko akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie może nie zostać wyrzuconym z brak odpadów domowych, Ale należy wziąć Do A punkt zbiórki odpadów elektrycznych I elektroniczny urządzenia

SAFETY

OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia

dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dołączone do tej piły taśmowej. Nieprzestrzeganie wszystkich instrukcje wymienione

poniżej może skutkować w przypadku porażenia prądem, pożaru i/lub poważny obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

Ogólny Ostrzeżenia dotyczące bezpieczeństwa narzędzi

elektrycznych — praca Czy bezpieczeństwo jest ważne?

- Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Nieporządek lub ciemne obszary zapraszać Wypadki.

- Nie operować elektronarzędzia w atmosferach wybuchowych, takie jak Jak W obecność substancji łatwopalnych płyny, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry To może zapalić kurz lub oparów.

- Trzymaj dzieci i byst anders z dala podczas obsługi elektronarzędzie. Rozproszenia mogą powodować stracić panowanie.

Ogólny Ostrzeżenia dotyczące bezpieczeństwa narzędzi

elektrycznych — bezpieczeństwo elektryczne

- Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób . nie należy używać żadnych adapterów wtyczek z uziemionymi elektronarzędziami. Niezmodyfikowane wtyczki i pasujące do nich gniazda będą zmniejszyć ryzyko elektryczny zaszokować.

- Unikać kontakt ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, zakresy i lodówki. Istnieje zwiększone ryzyko elektryczny szok, jeśli twoje ciało Jest uziemiony lub uziemiony.

- Nie wystawiać elektronarzędzi na deszcz i mokre warunki. Woda wstępowanie elektronarzędzie będzie zwiększa ryzyko porażenia prądem.

- Nie nadużywaj przewodu. Nigdy użyj sznurek do noszenie, ciągnięcie Lub odłączenie elektronarzędzia. Trzymaj przewód z dala od ciepła, oleju i ostrych krawędzi lub przeprowadzka części. Uszkodzony lub splątany przewód zwiększa ryzyko porażenia prądem. zaszokować.

- Podczas obsługi elektronarzędzia na zewnątrz, użyj przedłużki sznur odpowiedni dla do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na zewnątrz zmniejsza ryzyko z porażenie prądem.

- W przypadku używania elektronarzędzia w wilgotnym środowisku lokalizacja Jest nieuniknione, użyj A pozostały zasilanie zabezpieczone wyłącznikiem różnicowoprądowym (RCD). Zastosowanie ZWZ zmniejsza ryzyko porażenia prądem elektrycznym.

Ogólny Ostrzeżenia dotyczące bezpieczeństwa narzędzi

elektrycznych — bezpieczeństwo osobiste

a) Zachowaj czujność, zwracaj uwagę na to, co robisz i korzystaj ze wspólnych środków wyczuć kiedy obsługa elektronarzędzi. Do nie używać elektronarzędzie podczas Ty są zmęczeni pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas działania elektronarzędzia mogą spowodować poważny osobisty obrażenia.

- Stosuj środki ochrony osobistej. Zawsze noś okulary ochronne. ochron W odpowiednich warunkach należy stosować sprzęt ochronny, taki jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, twardy kapelusz lub ochronę słuchu. zmniejszyć obrażenia ciała.

- Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania i/lub akumulatora pakiet, owocobranie w górę lub noszenie narzędzia. Noszenie elektronarzędzia z palcem na przełączniku lub podłączając je do prądu elektronarzędzia, które mają włącznik zaprasza wypadki.

- Usuń wszelkie regulacje klucz lub klucz francuski przed włączeniem elektronarzędzia na.A klucz lub klucz pozostawiony przymocowany do część obrotowa z elektronarzędzie móc wynik W obrażenia ciała.

- Nie wychylaj się za bardzo. Utrzymuj prawidłową postawę i równowagę. Na Wszystko razy. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwany sytuacje.

- Ubierz się odpowiednio. Nie zakładaj luźnych ubrań ani biżuteria. Utrzymaj włosy I ubrania z dala od ruchu części. Luźne ubrar biżuteria lub długie włosy mogą zostać złapanym W poruszający strony

• Jeżeli przewidziano urządzenia do podłączenia odciągu pościektów zbiorczych, upewnij się, że są one podłączone i prawidłowo używany. Używanie pojemnika na kurz zmniejszyć zagrożenia związane z pyłem.
• Nie pozwól, aby znajomość, którą nabyłeś przez często używanie narzędzi pozwalam ci Stać się zbyt pewnym siebie i ignorować zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

Narzędzie elektryczne Użyj i Pielęgnacja

a) Nie używaj elektronarzędzia na siłę . Użyj poprawnego elektronarzędzie dla twojego zastosowanie. Prawidłowe narzędzie elektryczne wykona praca lepsza i bezpieczniejszy Na ten stawka, za którą zostało zaprojektowane.
- Nie użyj elektronarzędzia, jeśli przełącznik robi nie zakręt NA I wyłączony. Każdy elektronarzędzie, którego nie można kontrolować za pomocą przełącznika, to niebezpieczny I musieć Być naprawiony.
- Odłącz wtyczkę od źródła zasilania i/lub usunąć akumulator, jeżeli jest odłączalny, od elektronarzędzia przed robienie czegoś regulacji, wymiany akcesoriów lub przechowywania elektronarzędzi. Takie środki zapobiegawcze zmniejszają ryzyko uruchomienia elektronarzędzie przypadkowo.
- Przechowuj bezczynnie elektronarzędzia poza zasięgiem dzieci I Do nie umożliwiać osoby niezaznajomione z elektronarzędziem lub niniejszą instrukcją działać Narzędzie elektryczne. Narzędzia elektryczne są niebezpieczne w rękach niedoświadczony użytkowników.
- Utrzymywać elektronarzędzia i akcesoria.Sprawdź, czy ruchome elementy nie są żle ustawione lub zablokowane. części, uszkodzenia części i wszelkie inne stany, które może mieć wpływ na działanie elektronarzędzi . W przypadku uszkodzenia elektronarzędzie należy oddać do naprawy przed użyciem. Wiele wypadków jest spowodowanych przez niewłaściwą utrzymany elektronarzędzia.
- Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące narzędzia z ostre krawędzie tnące są mniej prawdopodobne Do wiązać I Czy łatwiejszy Do kontrola.

• Używaj elektronarzędzi, akcesoriów i końcówek narzędziowych itp. zgodnie żniniejszą instrukcję, biorąc pod uwagę warunki pracy i rodzaj pracy, która ma być wykonana.Używanie elektronarzędzia do prac innych niż te przeznaczony mógł skutkować niebezpieczna sytuacja.
• Utrzymuj uchwyty i powierzchnie chwytne w stanie suchym, czystym i wolnym od olej i smaru. Śliskie uchwyty i powierzchnie do chwytania mogą nie pozwalać na bezpieczne obchodzenie się z narzędziem i kontrola nad nim nieoczekiwane sytuacje.

Praca

- Oddaj swoje elektronarzędzie do serwisu przez wykwalifikowanego osoba dokonująca napraw używając tylko identyczny wymiana części. To zapewni bezpieczeństwo zasilania Narzędzie jest utrzymany.

1. Określone warunki Używać

• Ten Maszyna nadaje się do cięcia drewna, materiałów drewnopochodnych materiały tworzywa sztuczne. Nie należy ciąć okrągłego materiału w poprzek jego oś podłużna bez odpowiedniego przyrządy montażowe lub osprzęt. obracający się brzeszczot piły może obrócić obrabianego przedmiotu. Podczas cięcia cienkiego materiału należy położyć go na krawędzi, przewodnik musieć Być służy do zapewnienia mocnego podparcia.
• Jakiekolwiek inne zastosowanie jest nie tak jak określono. producent Jest nie odpowiedzialny za każdy szkody spowodowane przez nieokreślony używać .
• Zmiana maszyny lub użycie części nie zatwierdzony przez producent sprzętu może spowodować nieprzewidziane szkody!

2. Bezpieczeństwo ogólne Informacja

• Podczas korzystania z tego narzędzia należy przestrzegać następujących instrukcji bezpieczeństwa, wykluczają ryzyko obrażeń ciała lub szkód materialnych uszkodzenie. Proszę Również przestrzegać specjalne instrukcje bezpieczeństwa w poszczególny rozdziały.
• W stosownych przypadkach należy postępować zgodnie z wytycznymi prawnymi lub przepisami dotyczącymi zapobiegania wypadkom związanym z użytkowaniem z zespół piły.

Ogólny niebezpieczeństwa!

• Utrzymuj porządek w miejscu pracy Moje miejsce pracy jest przyczyną wypadków.
• Bądź czujny. Wiedz, co robisz. Zacznij działać z rozsądkiem.

Działaj nie obsługiwać narzędzia podczas pod wpływem narkotyków, alkoholu lub leków. Weź pod uwagę warunki środowiskowe: utrzymuj miejsce pracy dobrze oświetlone.

• Unikaj niekorzystnych pozycji ciała. Zapewnij sobie stabilne oparcie i utrzymuj równowagę. twój balansować każdym czasie. Podczas pracy z długimi zapasami użyj odpowiedniego wspiera.
• Do nie używaj narzędzia w pobliżu materiałów łatwopalnych płyny lub gazy.
• Piłę należy uruchamiać i obsługiwać wyłącznie przez osoby Znać się z pił taśmowych i którzy są w każdej chwili świadomi zagrożeń związanych z obsługą takiego narzędzia.
• Trzymaj osoby postronne, zwłaszcza dzieci, z dala od strefy zagrożenia. Osoby pod 18 lat ma używaj tego narzędzia tylko w ten kurs ich szkolenie zawodowe pod nadzorem instruktor.
• Do nie nie pozwalaj innym osobom dotykać narzędzia lub zasilania kabel podczas To Jest działanie.
• Do nie przeciążaj narzędzia "C używaj go tylko w wydajność zakres został zaprojektowany do (patrz „Dane techniczne”).

Niebezpieczeństwo ! Ryzyko z Elektryczny Szok !

• Do Nie wystawiać narzędzia na działanie deszczu.
• Nie działać narzędzie W wilgoć lub mokry środowisko.
• Unikaj kontaktu fizycznego z uziemionymi przedmiotami, takimi jak: grzejników, rur, kuchenek, lodówek podczas korzystania z tego narzędzia.
• Do nie nie używaj kabla zasilającego w żadnym celu To Jest nie przeznaczony dla.

Ryzyko osobiste obrażenia i zmiażdżenie poruszający strony!

- Do nie należy obsługiwać narzędzia bez zainstalowano strażników.

- Zawsze zachowaj odpowiednią odległość od piły taśmowej ostrze. Użyj odpowiedniego pomoce do karmienia w razie potrzeby.

- obsługi tego narzędzia należy zachować odpowiednią odległość od podzespołów. nie próbuj zatrzymywać brzeszczotu piły taśmowej przez popychanie przedmiot obrabiany przeciwko jego strona.

- upewnij się, że narzędzie jest odłączone od zasilania. serwisowanie.Zapewnijże podczas włączania (np. po serwisowaniu) nie pozostawiono żadnych narzędzi ani luźnych części Lub w narzędziu.

- Wyłącz zasilanie, jeśli narzędzie Jest nie używany.

Ryzyko przecięcia, nawet przy użyciu narzędzia tnącego pod

kątem zastój!

Podczas wymiany narzędzi tnących należy nosić rękawice.

Ryzyko odrzutu (przedmiotu obrabianego) jest złapany przez

piła taśmowa ostrze i rzucony przeciwko ten (operatorze )!

- Do nie zacinać obrabianych przedmiotów.

- Do cięcia cienkich lub cienkościennych elementów należy używać wyłącznie narzędzi o drobnych zębach. piła ostrza. Zawsze używaj ostra piła taśmowa ostrza.

- W razie wątpliwości należy sprawdzić, czy w obrabianym przedmiocie nie znajdują się ciała obce (gwoździe lub śruby).

- Tnij tylko materiał o wymiarach umożliwiających bezpieczne i pewne wykonanie przytrzymując podczas cięcia. Nigdy nie tnij kilku elementów jednocześnie, a także nie łącz ich w wiązki zawierający kilka indywidualnych sztuk. Ryzyko obrażeń ciała jeśli indywidualna walki są łapane przez piła taśmowa ostrze niekontrolowany.

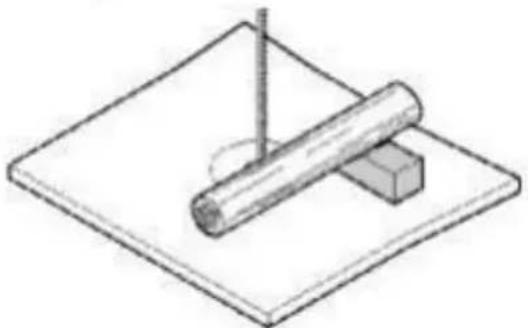

- Podczas cięcia okrągłych przedmiotów, należy użyć odpowiedniego przyrządu, aby zapobiec przemieszczeniu się przedmiotu obrabianego obrócenie.

Splątanie zagrożenie !

Upewnij się, że żadna część ciała lub odzież Móc Być złapany I pociągni W poprzez obracanie elementów (nie krawaty, brak luźnych ubrań; zawierają długie włosy z siatka na włosy).

Nigdy nie tnij przedmiotów obrabianych zawierających następujące substancje: przybory:

-Liny
-Smyczki
-Spodnie sztruksowe
-Kable
-Przewody

Zagrożenie spowodowane niewystarczającą liczbą osób

ochrona bieg!

Nosić słuch ochrona.
- Noś okulary ochronne.
- Pył do noszenia maska.
- Noś odpowiednią odzież roboczą.

- Podczas pracy na zewnątrz należy nosić antypoślizgowy buty to zalecony.

Ryzyko obrażeń przez wdychanie pyłu drzewnego!

Pył niektórych gatunków drewna (jako dąb, buk, jesion) może powodować raka w przypadku wdychania: należy pracować wyłącznie przy użyciu odpowiedniego odpylacza podłączonego do piły.

Zagrożenie spowodowane modyfikacją maszyny lub używać z

części nie testowane i niezatwierdzone przez producenta sprzętu!

Złoż narzędzie ściśle według niniejszej instrukcji. Używaj wyłącznie części zatwierdzone przez producenta sprzętu. Używaj wyłącznie narzędzi (piły taśmowej)

ostrza)zgodne z EN 847-1:19 97.

Do nie zmieniaj niczego części .

Zagrożenie generowane przez narzędzie wady!

• Przechowuj narzędzia i akcesoria w dobrym stanie naprawy. Przestrzegaj instrukcji konserwacji. Przed jakąkolwiek naprawą sprawdź narzędzie pod kątem możliwych uszkodzeń. używać:
• Przed przystąpieniem do użytkowania narzędzia należy wyłączyć wszystkie urządzenia zabezpieczające, urządzenia ochronne lub lekko uszkodzone części muszą być sprawdzone pod kątem prawidłowego funkcjonowania określony.
• Sprawdź, czy wszystko poruszający części działają prawidłowo i działają nie ma dżemu. Wszystko części muszą być prawidłowo zamontowane i spełniać wszystkie warunki konieczne do prawidłowego obsługa narzędzia.
• Uszkodzone urządzenia lub części zabezpieczające musieć być naprawionym Lub zastąpiony przez wykwalifikowany specjalista.Masz uszkodzone przełączniki zastąpiony przez usługę środek. Nie używaj narzędzia, jeśli przełącznik nie może być odwróconym NA Lub WYŁĄCZONY . Utrzymuj uchwyty wolne od oleju I smar.

3. Symbole na Maszyna

Niebezpieczeństwo! Zignorowanie poniższych ostrzeżeń może

prowadzić do poważnych obrażeń.

osobisty obrażenia ciała lub szkody materialne.

Czytać instrukcje.

Brzeszczot do piły taśmowej kierunek biegu .

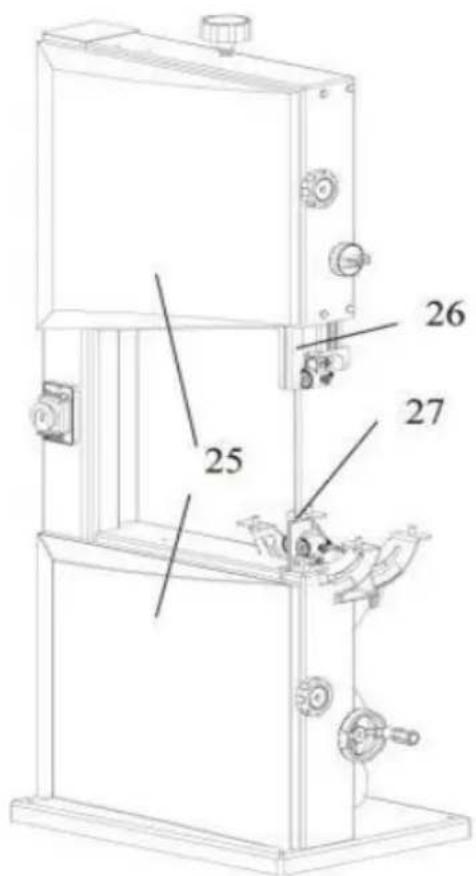

9. Bezpieczeństwo Urządzenia

25 26 27

Górne ostrze Strażnik

- Ten górna osłona ostrza (26) chroni przed przypadkowym kontaktem z ostrzem piły i przed rozrzucanymi wiórami. Aby górne ostrze strażnik o zapewnić odpowiednią ochronę przed kontaktem z opaską piła ostrze,

zawsze musi być ustawionym tak blisko, jak to możliwe do przedmiotu obrabianego (maksymalna odległość (3mm) .

Dolne ostrze Stražnik

• Ten dolna osłona ostrza (27) chroni przed przypadkowym kontaktem z piła ostrze.
• Ten dolna osłona ostrza musi zawsze Być W miejsce i przykryć zespół piła ostrze, podczas gdy piła taśmowa Jest działanie.

Mieszkania Drzwi

- Ten drzwi obudowy (25) zabezpieczają przed kontaktem z obracającym się części wewnątrz maszyna. Oboje drzwi obudowy muszą Być Zamknięte podczas gdy maszyna Jest w użyciu.

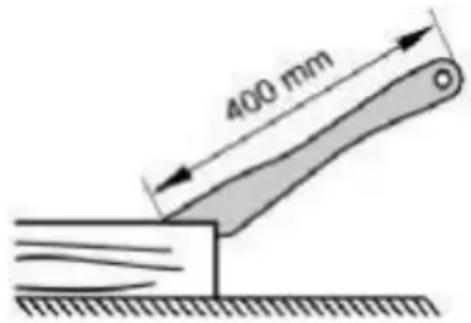

Pchacz

• Ten pałeczka służy jako przedłużenie ręki I chroni przed przypadkowym kontaktem z ostrzem piły.
• Ten drążek do pchania musi być zawsze używane jeśli odległość między zespół piłastrze i ogranicznik równoległy są mniejsze niż 120 mm. Przewodnik ten naciskać stick Na jakiś kąt 20° ...30° względem powierzchni stołu piły.

400 mm

- Gdy drążek popychający jest nie użyłem tego Móc Być przechowywany na naciskać stick uchwyt umieszczony na ramie piły taśmowej. Wymień element dociskowy stick jeśli uszkodzone.

TRANSPORT

• Ustawić górny prowadnica ostrza do jego najniższy pozycja na.
• Usunąć akcesoria wystające.
• Podczas wysyłki należy używać oryginalnego opakowania. uszczelka możliwie.

MACHINE DETAILS

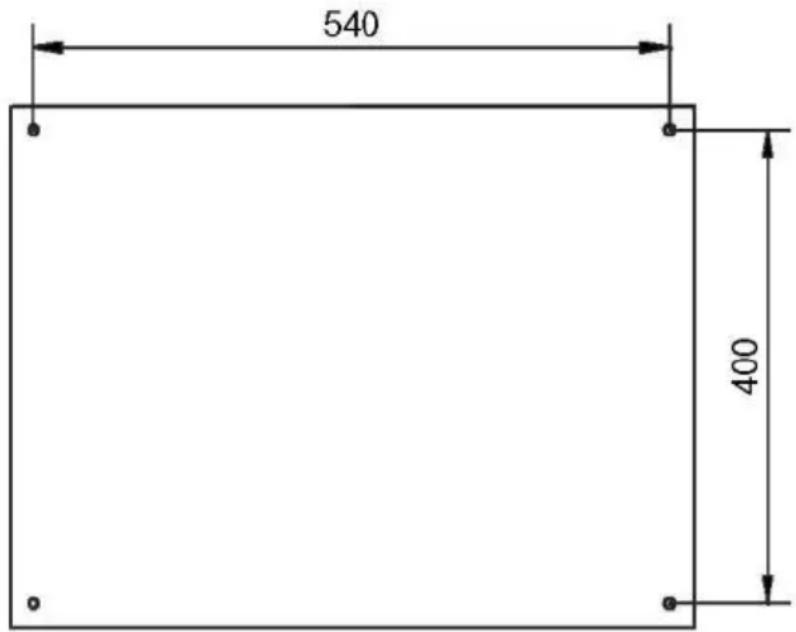

Montaż końcowy i instalacja .

Rozpakuj maszynę i sprawdź, czy nie doszło do widocznych uszkodzeń podczas transportu. Jeśli zostanie wykryte uszkodzenie, natychmiast powiadom dealera.

Ta maszyna jest dostarczana częściowo zdemontowana. Przed użyciem należy zainstalować stół piły i prowadnicę równoległą.

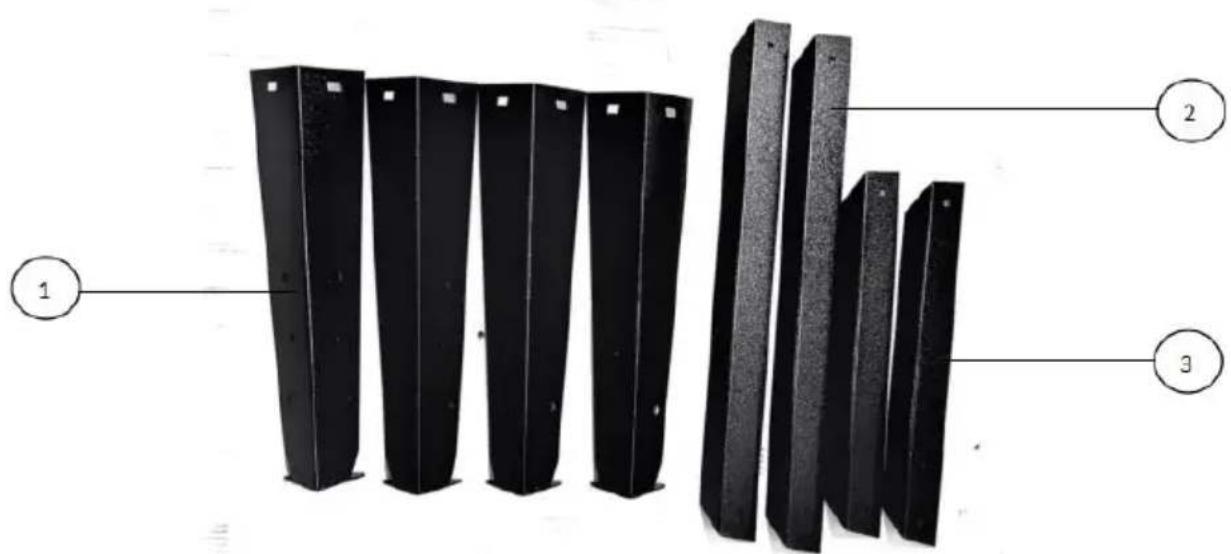

Akcesoria do stojaków

1 2 3


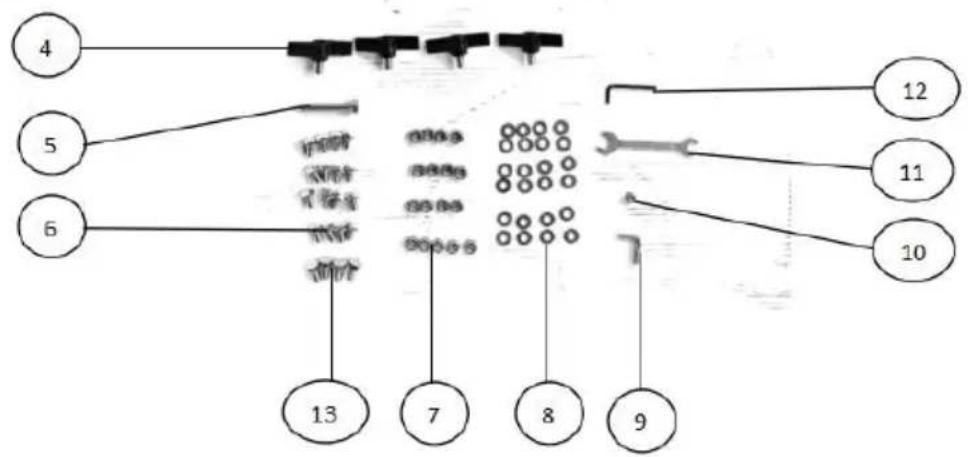

NR CZEŚCI	OPIS	ILOŚĆ
1	Noga	4
2	Długa płyta łącząca	2
3	Krótka płyta łącząca	2
4	Śruba kciukowa	4
5	Śruba M8×55	1
6	śruba pociągowa M8×16	16
7	Nakrętka sześciokątna M8	17
8	Podkładka płaska 8	24
9	Śruba „L”	1
10	Nakrętka sześciokątna M6	1
11	Klucz	1
12	Klucz imbusowy SW 3	1
13	Śruba M8×16	4

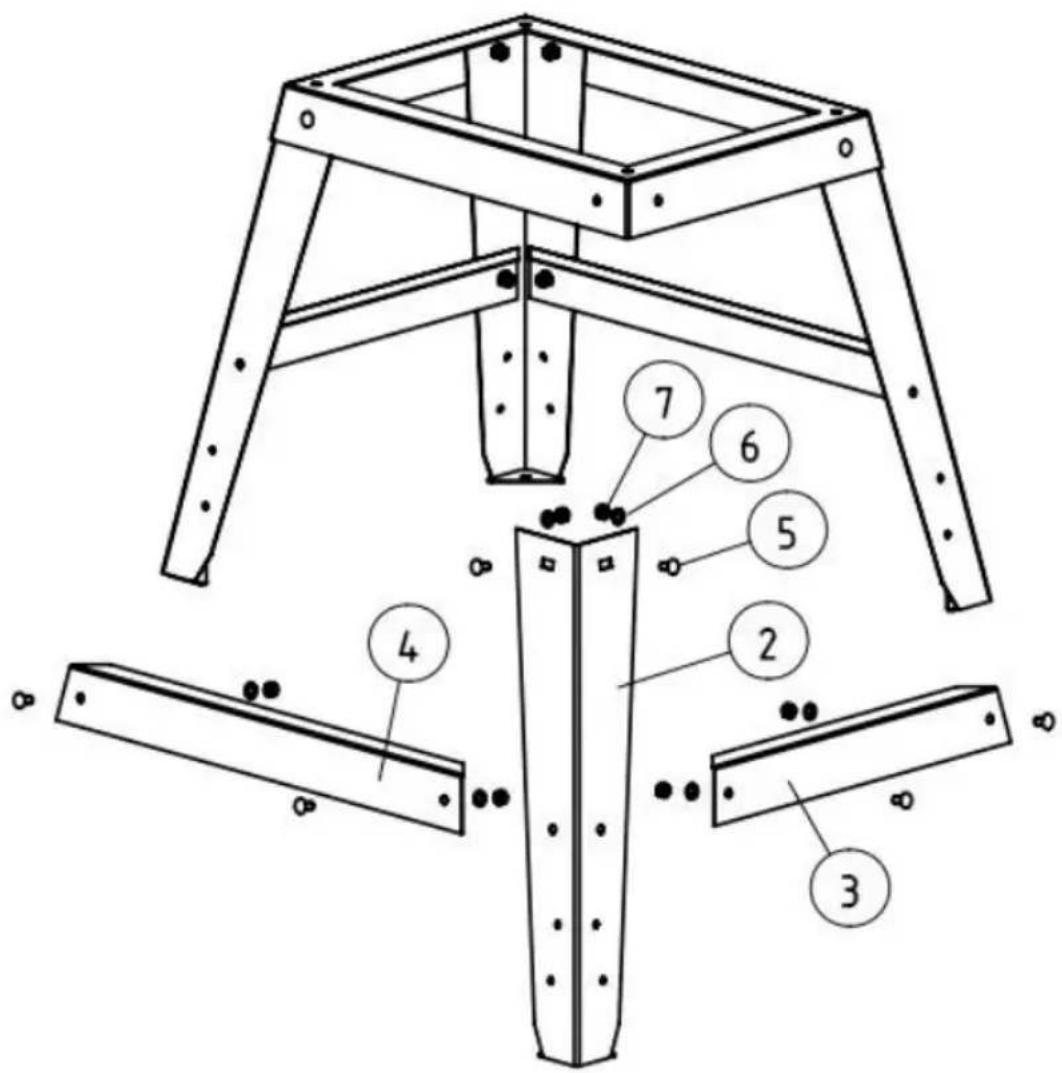

Montaż

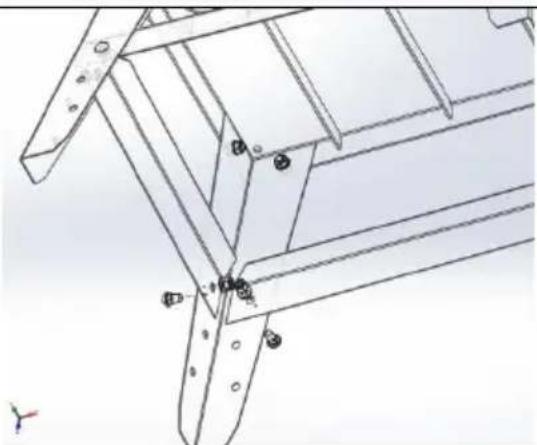

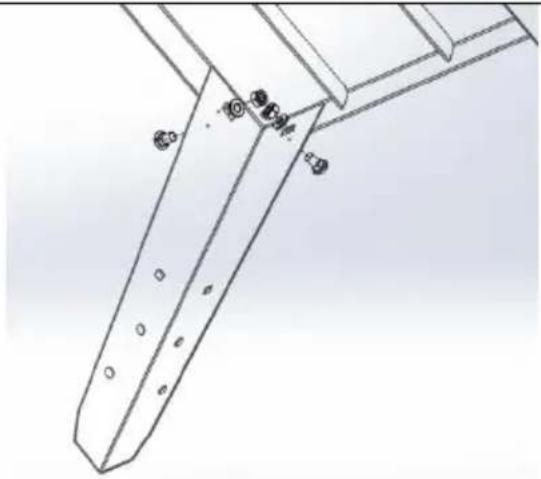

Pasować Noga (1) do podstawy struba pociągowa M8×16(6), 8 podkładek płaskich 8 ( 8 ) i 8 nakrętek sześciokątr M 8 ( 7 ).
Pasować Długa płyta łącząca ( 2 ) krótka płytką łącząca ( 3 ) do nogi (1) zśruba pociągowa M8×16 (6), 8 podkładek płaskich 8 ( 8 ) i 8 nakrętek sześciokątr M 8 ( 7 ).

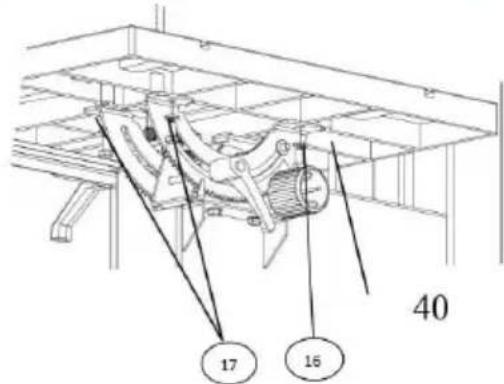

Montaż stołu piły16. Pasować śruba ograniczając M8×55 ( 5 ) i nakrętka sześciokątna M 8 ( spodu Niski dom.17. Stół prowadzący piłę taśmową ostrze i miejsce To NA ten tabela czop.18. Przymocuj stół piły za pomocą czterech śrub M8×16 ( 13 ) i podkładek 8 do ( 8 stołu ) czop.

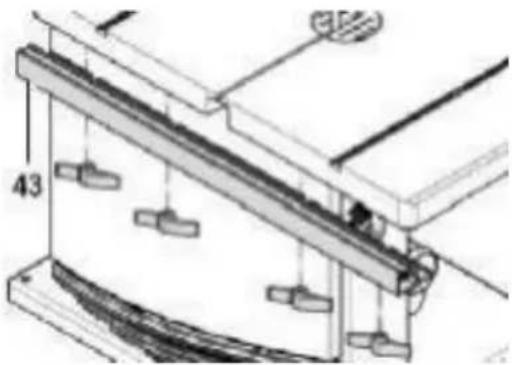

Instalacja Ekstruzja prowadnicy ogrodzeniaZamocuj prowadnicę ogrodzenia ( 4 3 ) za pomocą czterech śrub motylkowych i podkładek do stołu piły.

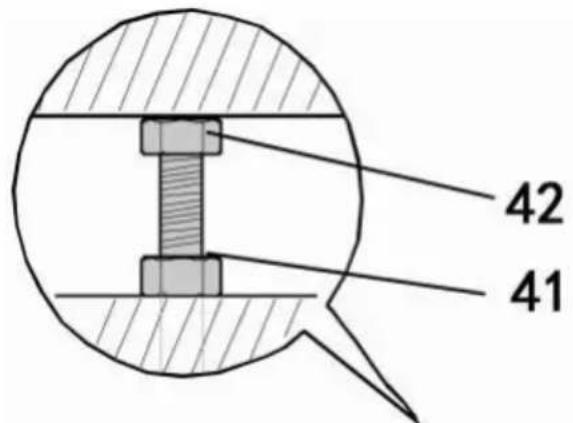

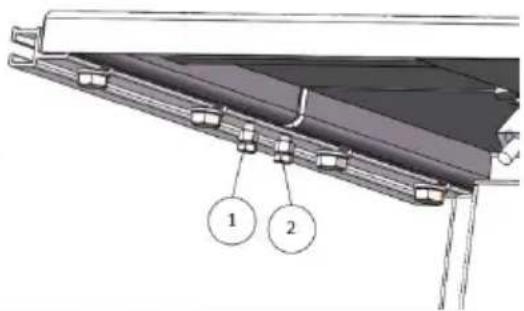

Dostosuj płaskość stołuDostosuj, kontrolując położenieŚruba sześciokątna ( 1,2 ) na ogrodzeniu .

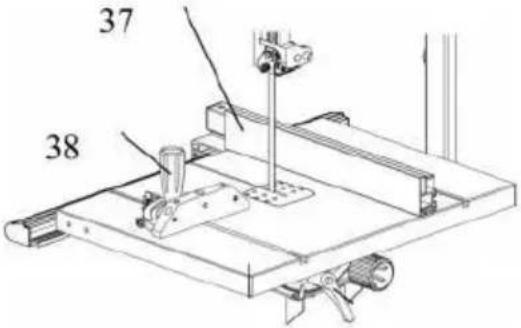

Rozerwać Płot : ogranicznik równoległy (37)zaciskany z przodu stołu piły taśmowej; ogranicznik równoległy może być używany na obie strony z ostrze.Mitra Ogranicznik : Ogranicznik ukośny jest wkładany do szczeliny stołu od jego przedniej krawędzi. cięcie ukośne, ogranicznik ukośny obraca się o 60^ W w obu kierunkać Dla 45^ i 90^ zapewnione są ograniczniki kątowe. Aby ustawić moje troje kąt:poluzować zablokuj uchwyt (38) obracając go przeciwnie do ruchu wskazówek zegara.Podczas cięcia przy użyciu ogranicznika ukośnego zamełchwyt musi być mocno dokręcone.
Instalacja Pchacz Uchwyt21. Nakręć nakrętkę sześciokątną A czapka śruba , wszystko droga aż d ten niegwintowana część trzonka.22. Wkręć śrubę imbusową w otwór na lewy strona z zespół piła.23. Dokręć nakrętkę sześciokątną ciasno ręczny tylko.24. Powiesić pałeczka do pchania na śrubie z łbem sześciokątnym, gdy ni W używać.

Uwaga: W tym rozdziale przedstawiono podstawowe

elementy operacyjne maszyny są wprowadzane.

Ten opisano prawidłowe użytkowanie maszyny w rozdziale

„Obsługa”. Przed użyciem przeczytaj ten rozdział zobaczyćem po raz pierwszy.

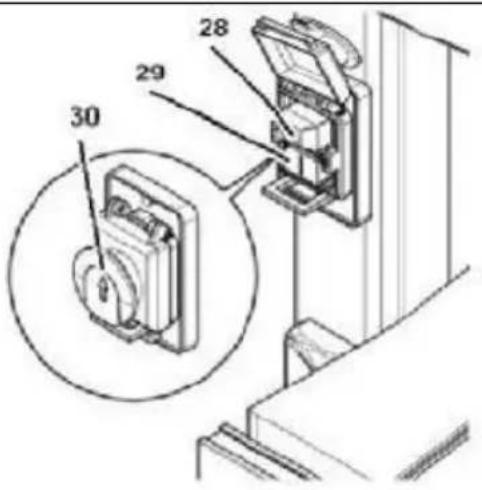

Przełącznik WŁ./WYŁ. z wyłącznikiem awaryjnym

1. Aby rozpocząć, naciśnij zielony przełącznik przycisk (29).
2. Aby zatrzymać, naciśnij czerwony przycisk przełącznik przycisk (28) lub pokrywa(30) ON/OFF przełącznik.
3. W przypadku zaniku napięcia wyzwala przekaźnik podnapięciowy. To zapobiega uruchomieniu maszynygdy zasilanie jest wyłączone Jest przywró ed. Do uruchom ponownie, zielony przycisk przełącznika musieć Być prasowany.
4. Maszyna od uruchomienia w górę, gd moc Jest przywrócić ed.Do uruchom ponownie, zielony przycisk przełącznik musieć Być prasowany.

Pokrętło do napinania brzeszczotu piły taśmowej

1. Za pomocą pokrętła nastawczego (31) piła taśmowa b napięcie ładowania jest poprawione, jeśli niezbędny:
2. Zmiana ustawienia pokrętło zgodne z ruchem wskazówek zegara zwiększa napięcie ostrza.
3. Zmiana ustawienia Obrócenie pokrętła w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza naprężeni ostrza.

28 29 30

Szybki Uwolnienie DźwigniaZa pomocą dźwigni szybkiego zwalniania(32) piła napięcie ostrza Jest wydany.

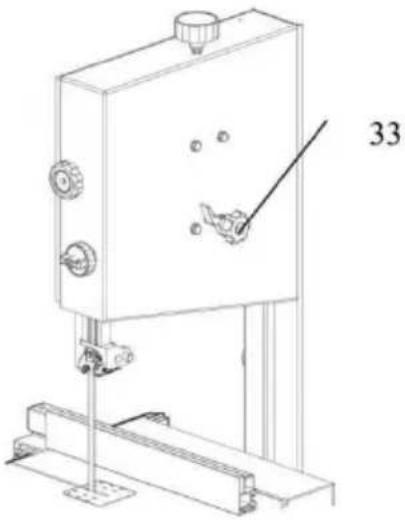

Ustawienie Gałka do Regulacja śledzer ostrza16. Za pomocą pokrętła (33) można ustaw nachylenie górnego pasma koło piły Móc Być dostosować, jeśli to konieczne.To regulacja śledzenia wymagane jest posiadanie ostrza przejedź dokładnie środkiem gumowyc opon zespołu koła piły .17. Obrót zgodnie z ruchem wskazówek zegara = ostrze przesuwa się do tył .18. Obrót w kierunku przeciwnym do ruc wskazówek zegara = ostrze przesuwa na przód .
Regulacja prędkościWyreguluj pokrętło, aby dostosować prędkość piła taśmowa:niska prędkość dla twardych drewno, tworzywa sztuczne.duża prędkość dla wszystkich rodzaje drewna.Za pomocą pokrętła nastawczego (34)napęd napięcie paska jest skorygowane, jeśli niezbędnyObrót ustawienie pokrętło przeciwnie do ruchu wskazówek zegara zwiększa się ten ostrze napięcie.Obrót ustawienie pokrętło zgodnie ze wskazówkami zegara zmniejsza ten ostrze napięcie.
Pochylenie stołu piłyPo poluzowaniu śruby blokującej (35) stół piły (36) pochyla się bezstopniowo o 45° względem ostrza.

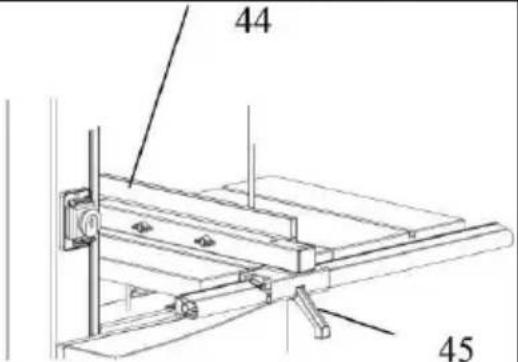

Instalacja Rozerwać Ogrodzenie11. Ten można stosować prowadnicę równoległą obie strony z ostrze.Kiedy on płot równoległy Jestzesunięty z jednej strony ostrza piły na drugą w przeciwnym razie należy odwrócić wytłaczanie ogrodzenia (44).12. Miejsce ogranicznik równoległy na prowadnicy ogranicznika równoległego. Dokręć blokadę dźwignia(45) rozerwać

INITIAL OPERATION

Niebezpieczeństwo! Piłę można uruchomić dopiero po

wykonaniu następujących czynności przygotowawczych.

zakończony:

-Piła jest bezpiecznie zmontowany;

-Stół piły jest zainstalować diodę LED i wyrównane;

-Sprawdzono napięcie paska klinowego ;

-Urzadzenia bezpieczeństwa Posiadać zostało sprawdzone. Podłącz piłę do sieci

dostawa dopiero po spełnieniu wszystkich powyższych warunków przygotowania są zakończone! W przeciwnym razie jest ryzyko niezamierzonego uruchomienia piły, która Móc przyczyna poważne osobiste obrażenia.

1. Montowanie

Aby zapewnić stabilne ustawienie piły musieć być zamontowanym na stabilnym wspierający powierzchnia:

• Ćwiczenie 4 otwory w podporze powierzchnia.
• Przełoż śruby mocujące przez podstawę talerz i bezpieczny to z orzechy.
• Optymalna praca zapewniona jest wysokość i stabilność przy podstawie stalowej, która jest już przygotowana do montażu piły. Informacje odnośnie montaż stoiska jest podany w dodaniu endum do tych opera instrukcje.

540 400

2. Wyrównywanie stołu piły

Stół piły musi Być wyrównany za dwa samoloty

-Poprzecznie, aby ostrze mogło poruszać się dokładnie w środku ten tabela wstawić;

-Na kąty proste do zespołu piła ostrze.

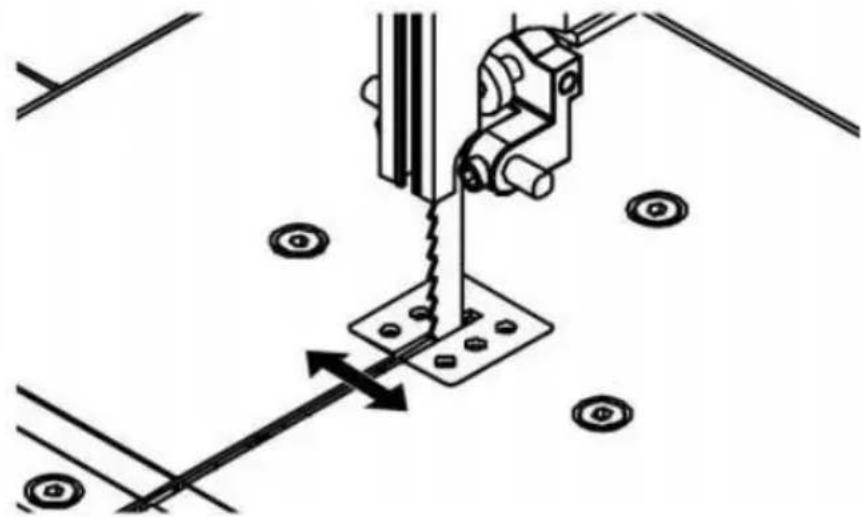

Stół do piły Wyrównanie boczne

- Odkręć cztery śruby mocujące które podtrzymują dolną podporę stołu czop.

- Wyrównaj stół roboczy tak, aby ostrze przebiega przez środek wkładki do stołu szczelina.

- Dokręć cztery śruby mocujące Ponownie.

Wyrównywanie stołu roboczego Kąty proste do Piła taśmowa Ostrze

- Wznosić całkowicie naciągnij górną prowadnicę ostrza.Sprawdź naciąg ostrza piły taśmowej.

- Rozluźnij blokadę dźwignia.

- Za pomocą kątownika ustaw stół pod kątem prostym Do ten ostrze I dokręcać zamek dźwignia Ponownie.

- Odkręć nakrętkę blokującą (41) i wyreguluj górny ogranicznik śruba(42)aż do To dotyka ten stół roboczy.

- Dokreć blokadę nakrętka.

42 41

3. Podłączenie odpylacza

Niebezpieczeństwo! Pył niektórych gatunków drewna (np. dębu buka jesionu) może powodować raka w przypadku wdychania. Zawsze używaj odpylacza podczas pracy w pomieszczeniach zamkniętych (prędkość powietrza przy odciągu pyłu przez piłę) port≥20 SM).

Uwaga ! Działanie bez A pył kolektor Jest tylko możliwy :

• Na powietrzu;
• Do krótkotrwałej pracy (do maks. 30 minut);
• Z kurzem respirator.
• Jeżeli nie ma odpylacza zużyte żetony będą się gromadzić, co potrzebować Do Być REMOVED cyklicznie.

Podłącz odpylacz lub odkurzacz przemysłowy za pomocą odpowiedniego adaptera. ten odsysanie pyłu port.

4. Napinanie Piła taśmowa Ostrze

Niebezpieczeństwo! Zbyt duże napięcie może spowodować

pęknięcie paska. piła ostrze Do

przerwa.Zbyt niewielkie napięcie może spowodować, że napędzane koło piły taśmowej poślizg

i piła taśmowa ostrze do zatrzymywać się.

• Podnieś górny ostrze przewodnik w pełni .
• Sprawdzanie napięcia ostrza:-Sprawdź napięcie przez pchanis piec, w połowie między stołem a górna prowadnica ostrza, naprzeciwko boku ostrze (ostrze powinno się zginać, nie więcej niż 1-2 mm).
• Sprawdź regulację przy napięcie ostrza wskaźnik. Skala wskazać prawidłowa regulacja w zależności od piła taśmowa szerokość ostrza.
• W razie potrzeby skoryguj napięcie: obracając ustawienie gałka(48) przeciwnie do ruchu wskazówek zegara zwiększa napięcie

ostrza. Przekręcając ustawienie pokrętło (48) przeciwnie do ruchu wskazówek zegara zmniejsza napięcie ostrza.

- + - 48

5. Połączenie z Zasilanie sieciowe

Niebezpieczeństwo! Wysokie napięcie Używaj pilarki tylko w A

suchy

środowisko.

Używaj piły wyłącznie na dopasowanie źródła zasilania następujące wymagania :

• Napięcie sieciowe i częstotliwość systemu są zgodne z napięciem i częstotliwość wyświetlana na maszynie tabliczka z nazwiskiem;
• Bezpiecznik ochrona przez wyłącznik różnicowoprądowy (RCD) 30 mama wrażliwość;
  ● Punkty sprzedaży odpowiednio zainstalowano, uziemiono i przetestowan

Notatka :

Sprawdź u lokalnego Elektryczność Zarząd lub Twój elektryk, jeśli W wątpliwości, czy podłączenie do domowej sieci spełnia wymagania wymagania.

• Sprawdź, czy kabel zasilający jest na zewnątrz z tak, więc To To rob nie zakłócać pracy i nie stwarzać zagrożenia dreptanie zaryzykować lu będzie Dostawać uszkodzony.

• Chron kabel zasilający przed ciepłem, agresywnymi płynami I ostry krawędzie.

• Używać tylko kable przedłużające izolowane gumą w wystarczającej ilo krzyż ołowiany
  ● sekcja(3 x 1,5 mm2, dla maszyn z silnikiem trójfazowym: 5 x 1,5 (mm

• Do nie pociągnij za kabel zasilający Do wyjąć wtyczkę.

z. Po złożeniu piły i sprawdzeniu wszystkich zabezpieczeń zainstalowany, podłącz to do tego zasilanie.

aa. Rozpocznij piłowanie krótko i obróć WYŁĄCZONY natychmiast Ponownie.
ab. Sprawdź stan ostrza piły taśmowej kierunek z obrót:w ten cięcie obszar To musi biec od góry do dołu.
ac. Jeśli piła taśmowa ostrze się obraca w złym kierunku kierunek, odłącz ten moc kabel zasilający w ten piła.
ad. Zmień podłączenie elektryczne przez A wykwalifikowany elektryk!

6. Połączenie z Zasilanie sieciowe

Montaż stojaka na szafkę

• Sprawdź zawartość pod kątem zgodności strony lista.
• Lokalizować z powrotem panel i prawy i lewy koniec panele na opierać panel, bezpieczny przy użyciu śruby sześciokątne i podkładki.
• Zapnij prawy i lewy koniec panele do z powrotem panel, bezpieczny używając kłątwa śruby i podkładki.
• Zamocuj przednie wzmocnienie członek na prawy i lewy koniec panele gromadzić się używając heksadecymalnego śruby i podkładki. Przymocuj półkę na prawym i lewym końcu panele używające pozostały śruby sześciokątne i podkładki.
• Zamontuj drzwi na ten koniec panel el.
• Z pomocą, winda ten zespół piła I ostrożnie pozycja To W miejsce na szczycie stanowiska pracy.
• Naprawić W pozycja używając kłątwa śruby, podkładkę przelotową , stojak na szafkę, podkładkę, nakrętkę sześciokątną, piłę taśmową i podkładkę zabezpieczającą 8, a następnie zabezpiecz górny strona z nakrętką sześciokątną. Powtórz procedurę dla wszystkich czterech narożników przed całkowitym dokręceniem.

OPERATION

Niebezpieczeństwo! Aby zmniejszyć ryzyko osobiste obrażenia Jak dużo w miarę możliwości należy zachować następujące środki bezpieczeństwa Podczas obsługi piły należy przestrzegać poniższych zaleceń.

Używać osobisty sprzęt ochronny:

• Pył respirator;
• Przesłuchanie ochrona;
• Okulary ochronne.

Przetnij tylko jeden przedmiot obrabiany raz.

Zawsze przytrzymaj obrabiany przedmiot na stole.

Do nie zakleszczać przedmiotu obrabianego.

Do nie próbuj zatrzymywać piły taśmowej ostrze przez pchanie przedmiotu obrabianego przeciwko jego bok.

Jeżeli rodzaj pracy tego wymaga, użyj następujących informacji:

• Wsparcie pracy dla długi zapas, który by W przeciwnym razie jesień po stołem NA zakończenie cięcia;
• Pchacz–jeśli odległość prowadnica równoległa – taśmowa piła tarczowa d120 mm;
  ● Pył kolektor;
• Odpowiedni przyrząd do cięcia okrągły zapas,do trzymać To z obrócen

- Odpowiedni przewodnik dla firmy wsparcie kiedy cięcie cienki magazyn położyć NA krawędź.

- Przed rozpoczęciem pracy należy sprawdzić, czy poniższe elementy są w zestawie: prawidłowa praca zamówienie:

- Piła taśmowa ostrze;

● Górny i niżej osłona ostrza.

● Wymień uszkodzone części Na raz!

- Założ poprawną pracę pozycja(ta zespół piła zęby ostrza musieć dążyć do czegoś ten (operator).

- Nigdy nie przecinaj kilku elementów jednocześnie. Również, każdy wiażawierające kilka pojedynczych elementów. Ryzyko obrażeń ciała, jeśli indywidualny kawałki są łapane przez piła ostrze niekontrolowany

Rysowanie - w / zalewkowanie zagrożenie !

- Do nie nosić luźne ubranie, biżuteria lub rękawiczki, które może zostać złapany i rana w góre o obracający się części maszyn.

- Zawierać długi włosy z siatka na włosy.

- Nigdy nie tnij materiału, do którego liny, sznury, taśmy, kable i przewody są przymocowane lub zawierają takie materiały.

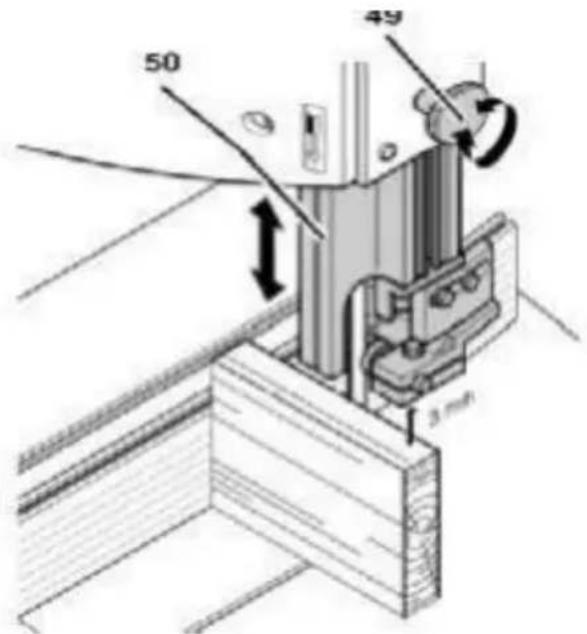

Regulacja prowadnicy górnego ostrza

Ten wysokość górnej prowadnicy ostrza (50) potrzeb Do Być dostosowano

- Przed każdą operacją cięcia, aby dostosować się do wysokość przedmiotu obrabianego (górna prowadnica ostrza powinna być ustawić około 3 mm powyżej przedmiot obrabiany);

50 49 3 mm

- Po dostosowaniu zespół piła ostrze Lub piła tabela(np . .band piła wymiana ostrza , napinanie z ten zespół piła ostrze , piła tabela wyrównanie ).

Niebezpieczeństwo! Przed regulacją prowadnicy górnego ostrza i piły tabela

nachylenie:

• Przełącznik maszyna WYŁĄCZONY.
• Czekać aż do zespół piła ostrze ma przychodzić Do A kompletny stop.Ustaw górną prowadnicę ostrza (50) za pomocą pokrętła regulacyjnego (4 9) do żądanej

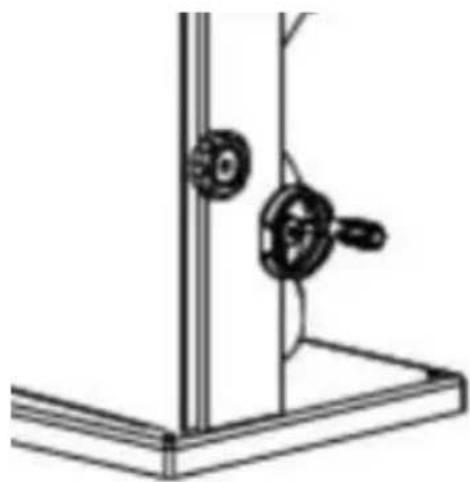

Regulacja prędkości cięcia

1. Wyreguluj pokrętło, aby dostosować prędkość z piła taśmowa.
2. Zgodnie z ruchem wskazówek zegara prędkość obrotowa zwiększony.
3. Przeciwnie do ruchu wskazówek zegara prędkość obrotowa maleje.
4. Predkość zakres:

50Hz: 500-880m/min

60Hz:600-1050m/min

1) Wybierz i zamontuj wkładkę stołową odpowiednią do rodzaju cięcia Bye wykonano:

• Tabela włożyć wyłączanie z A wąski szczelina Do standard przekroje poprzeczne tylko;
• Tabela wkładki wyłączanie z A ścięty szczelina Do poziom cięcia Również.

2) Regulacja piły taśmowej ostrze prędkość.

3) W razie potrzeby wyreguluj nachylenie stołu.

Ryzyko odrzutu (przedmiotu obrabianego) jest złapany przez piła taśmowa ostrze rzucone przeciwko operatorowi)!D o nie zacinać żadnych elementów obrabianych.

4) Wybierz prowadnicę równoległą i pochylenie stołu w zależności od rodzaju operacji cięcia Do Być przeprowadzono.
5) Ustawić górna prowadnica ostrza 3 mm nad przedmiotem obrabianym.

Uwaga: Zawsze wykonuj cięcie próbne w kawałek złomu, aby sprawdzić ustawienia; w razie potrzeby popraw je przed cięciem przedmiotu obrabianego.

6) Położ przedmiot obrabiany na stole piły.
7) Wtyczka W.
8) Uruchom piłę.
9) Wytnij przedmiot obrabiany w pojedynczy przechodzić.

10) Wyłącz, jeśli nie będziesz już ciąć. to ma być zrobione natychmiast następnie .

CAREAND MAINTENANCE

Niebezpieczeństwo! Przed przystąpieniem do wszelkich czynność

serwisowych:

• Przełącznik maszyna WYŁĄCZONY.
• Wyjąć wtyczkę kabel zasilający.
• Czekać aż do piły przyszedł do A kompletny zatrzymywać się.
• Sprawdzać To Wszystko bezpieczeństwo urządzenia Czy operacyjny Ponownie Po każdy praca.
• Wymień wadliwy części, zwłaszcza urządzenia zabezpieczające, tylko z oryginalnymi wymiana części. Części nie zostały przetestowane i zatwierdzone przez producenta sprzętu mogą spowodować nieprzewidziane szkody.
• Naprawa i prace konserwacyjne inne niż opisane w tej sekcji powinno być wykonywane tylko przez wykwalifikowany specjaliści.

- Wymiana i ustawienie brzeszczotu piły.

Ryzyko obrażeń, nawet gdy taśma tnąca jest w spoczynku. Podczas wymiany brzeszczotów należy nosić rękawice. Należy używać wyłącznie odpowiednich taśm tnących.

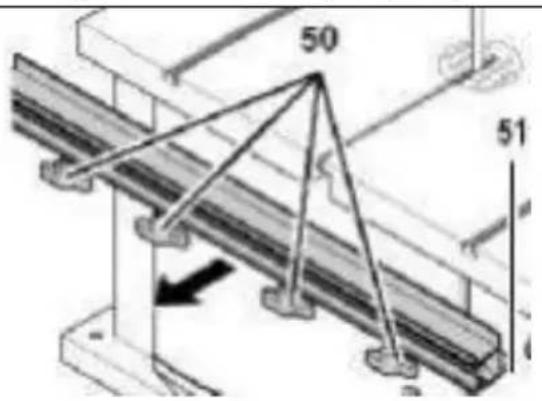

1. Odkręć cztery śruby (50) i usu płot przewodnik wytłaczanie (51

2. Otwarte Zarówno mieszkania drzwi .

3. Ustaw górną ostrze

50 51

przewodnik(55)do jego niski zachód pozycja.

1. Następnie poluzować naciąg ostrza, obracając pokrętło (48) na górze obudowy górnego koł Z Django ostrze, prowadnicę to przez to

er Gniazdo w piła tabela er Ten osłona ostrza na górze ostrze przewodnik

er© Ten osłona ostrza na obudowie piły (54)i Ten prowadnice ostrzy.

1. Założ nowy pasek piła ostrze. Obserwuj prawidłowy pozycja: zęby wskaż przednią stronę (drzwi) piły .

2. Środkowa taśma piły tarczowej NA ten opony gumowe z koła taśmowych.

3. Dokręć szybkozłączkę dźwignia do ostrze NIE długi poślizg pozi piła taśmowa koła.

4. Zamknąć Zarówno mieszkania drzwi.

5. Następnie: er Brzeszczot taśmy napinające (patrz „Pierwszy działanie").

- Wyrównaj zespół piła ostrze (patrz „Pielęgnacja i konserwacja");

- Wyrównaj ostrze przewodniki(see"Opieka I konserwacja");

er© Daj test piły biegnij po przynajmniej jeden chwila;

erŚ Zatrzymaj piłę, odłącz ją i ponownie sprawdź ustawienia.

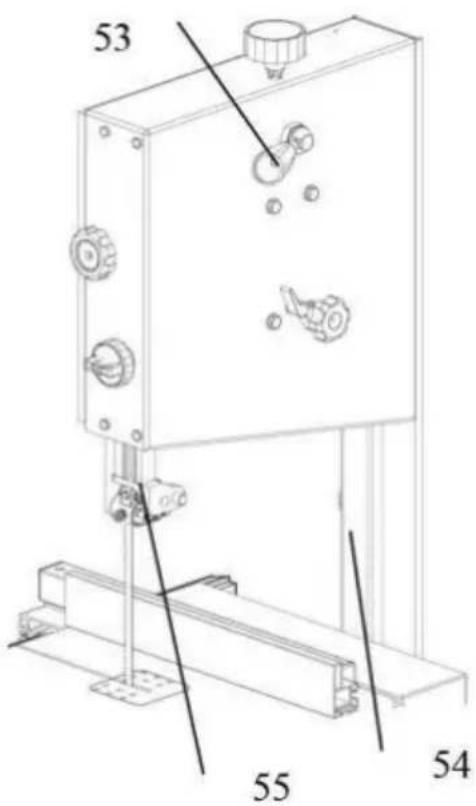

53 55 54

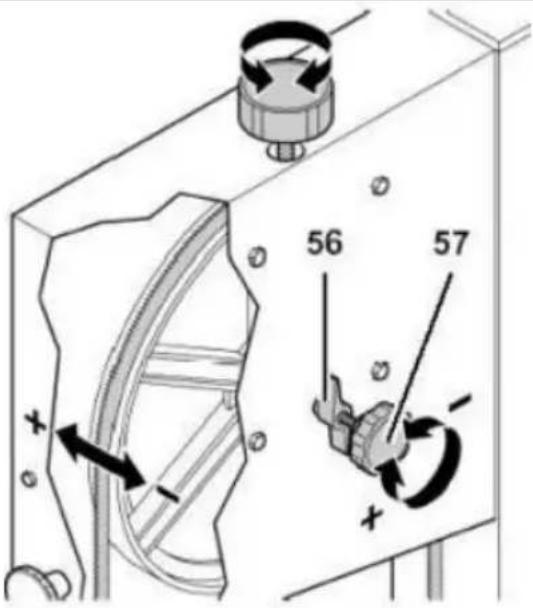

Wyrównanie Piła taśmowa OstrzJeżeli brzeszczot piły taśmowej nie uruchomić W ten centrum z opony gumowe, śledzenie musi można to skorygować poprzez regulację nachylenia z górny piła taśmowa koło:16. Rozluźnij blokadę orzech(56).17. Ustawienie obrotów pokrętło(57):-Ustawienie obrotu pokrętło (57) zgodne z ruchem wskazówek zegara, jeśli chodzi o brzeszczot pi taśmowej biegnie w kierunku przód piły.-Zakręt ustawienie pokrętło (57) lad zegar mądry jeśli taśma tnąca biegnie w kierunku tylnej części pił18. Dokręcać zamek orzech(56).
Wyrównanie górnego ostrzaPrzewodnikTen górna prowadnica ostrza skład się z:erPchnięcie łożysko (podpora)ten zespół piła ostrze z ten tył )erDwa przewodnikiłożyska(zapewniające (podparcie boczne).Wszystko łożyska muszą zostać ponownie wyregulowane po każdy zespół piła ostrze zmiana i/lub śledzenie zmian.Okresowo sprawdzaj wszystkiełożyska pod kątem zużycia. W razie potrzeby, wymień obaprzewodniki łożyska w tym samym czas.
Regulacja ciągu Łożysko36. W razie potrzeby wyrównaj i dokręć taśmę piła ostrze.37. Odkręć śrubę mocującą górne ostrze przewodnik.38. Wyrównaj górną część ostrze przewodnik39. mocowanie górnej prowadnicy ostrza śruba.40. Odkręć blokadę pierścienia łożyska oporowego śruba.41. Wyreguluj łożysko oporowe pozycja (odległość łożyska oporowego od piły taśmowej) ostrze=0,5 mm–jeśli taśma tnąd jest odwrócony przez ręka, to musieć nie dotknij pchnięcie łożysko ).42. Dokręć łożysko oporowe śruba blokująca.

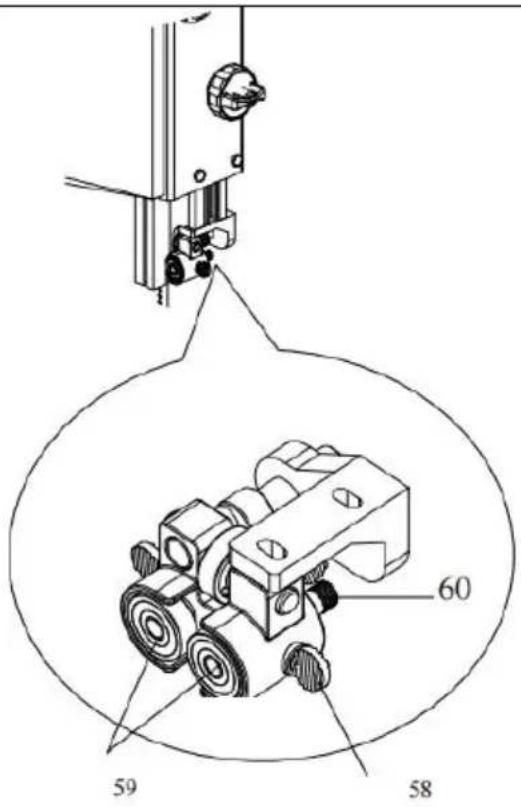

Regulacja łożysk prowadzących21. Poluzować zamykający śruba(58).22. Ustaw przewodnik łożyska (59) z wałem (60) naprzeciw brzeszczotu piły taśmowej.23. Obróć koło piły taśmowej ręcznie w A kierunek zgodny z ruchem wskazówek zegara kilka czasy aby ustawić łożyska prowadzące we właściwej pozycji – oba
łożyska prowadzące powinnyTylko dotknij piła taśmowa .Dokręć śrubę blokującą (58),aby zablokować ten wał(60 )
Wyrównanie Dolna prowadnica ostrzaTen dolna prowadnica ostrza składa się z:Pchnięcie łożysko ( podtrzymują e zespół piła ostrze z ten tył)Dwa przewodnikłożyska(zapewniające boczneT t strony potrzebować Do byćponownie dostosowywanym po każdym b i wymiana ostrza piły lub śledzenie

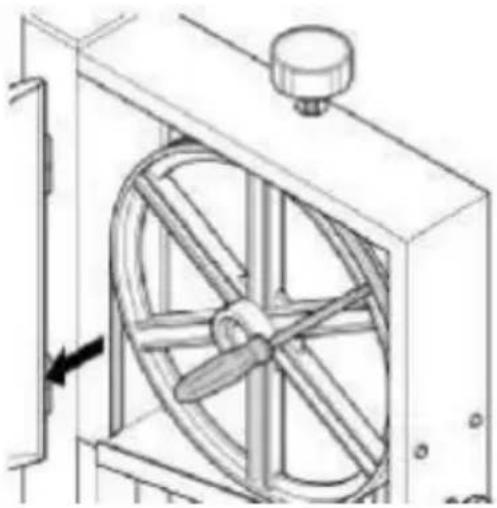

Wymiana Opona do piły taśmoOkresowo sprawdzajzużycie opon piły taśmowej. Wymień tylko W pary:Usunąć piła taśmowa ostrze (patrz „C i konserwacja”);Podnieś oponę piły taśmowej małym śrubokrętem, a następnie ściągnąć piła taśmowa koło.Uchwyt nowe opony do pił taśmowych i zainstaluj ponownie zespół piła ostrze.
Wymiana wkładki stołuWkładka do stołu wymaga zamiennik kiedy jego gniazdo ma powiększyć się lub uszkodzony.11. Usuń stół ins ert(61)z stołupiły(push w górę od pod).12. Pasować nowy stół wstawić.	1
Czyszczenie Piła16. Otwórz obudowę drzwi.17. Usuń wióry i trociny szczotką lodkurzaczem. odkurzacz.18. Zamknij drzwi obudowy
Sklep widział gdzie● Nie może Bye używany lub modyfikowany przez nieautoryzowany osoby i● Nikt nie może dostać zraniony przez maszyna.● Do nie przechowywać piły na zewnątrz, w miejscach nieosłoniętych lub W wilgotny lub mokry lokalizacje.

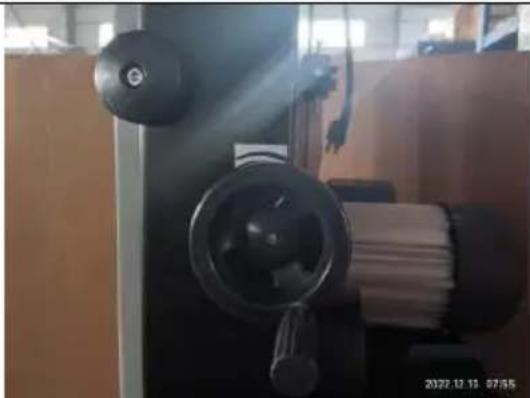

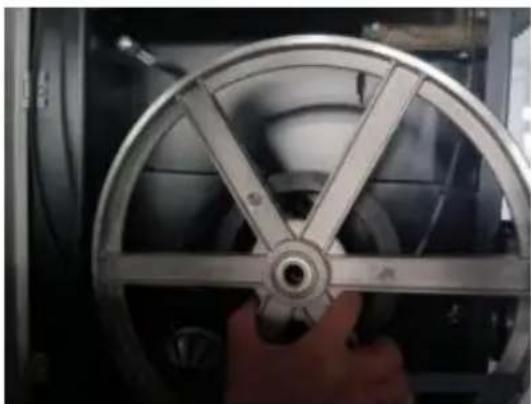

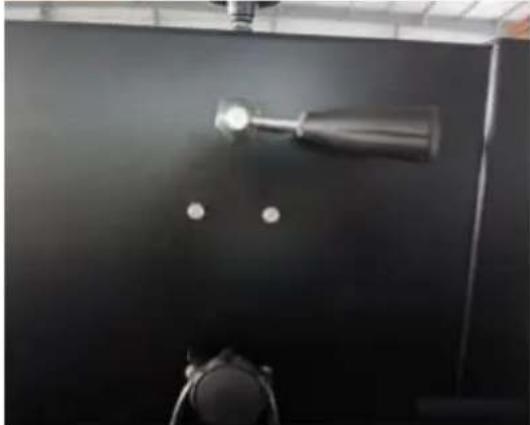

Pasek Wymiana1. Obróć koło zamachowe i poluzować ten pasek.2. Rozluźnij szybki wzrost z tyłu z taśmowa I poluzować ten piła ostrz3. Poluzuj sprężynę za pomocą

zacisku sprężynowego.

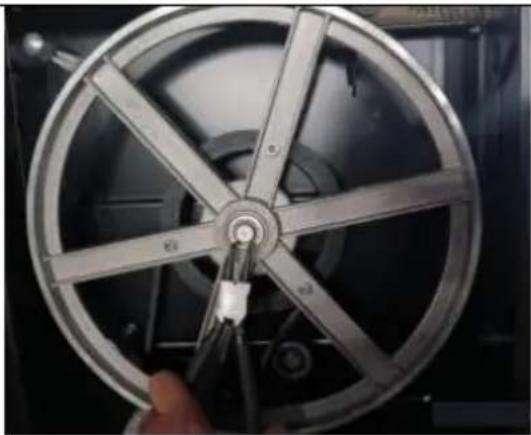

1. Zdejmij dolne koło i założ je ponownie ten pasek

Naprawy narzędzi elektrycznych muszą być wykonywane przez wykwalifikowany elektrycy tylko! Narzędzia elektryczne w potrzeba naprawy może być wysłane do praca centrum Twojego kraju. Zapoz się z częścią zamienną lista części dla adresu.

Proszę dołączyć opis usterki do elektronarzędzia.

OCHRONAŚRODOWISKA

Wszystko Opakowanie materiały są 100% nadające się do recyklingu.Zużyte elektronarzędzia i akcesoria zawierają znaczne ilości cennych surowców i guma materiały, które mogą być poddane recyklingowi.

Niniejsze instrukcje są wydrukowane na papier wyprodukowany z pierwiastkowy wybielanie bez chloru proces.

ROZWIAZYWANIE PROBLEMÓW

Niebezpieczeństwo!

Przed przystąpieniem do jakichkolwiek prac naprawczych lub konserwacyjnych zawsze:

• Przełącznik maszyna WYŁĄCZONY
• Wyjąć wtyczkę kabel zasilający.
• Czekać dopóki ten zespół piła ostrze ma przychodzić Do A kompletny zatrzymywać się.

Po każdym naprawie usterki należy sprawdzić, czy wszystkie urządzenia zabezpieczające działają prawidłowo.

Silnik działa nie uruchomić

Zadziałat przekaźnik podnapięciowy przez przynęta na awarię zasilania :

• Przełącznik znowu włączone.
• NIE napięcie sieciowe
• Sprawdź kable, wtyczkę, gniazdko i bezpiecznik sieciowy.
• Silnik przegrzany, np. przez tępy piła taśmowa ostrze lub wiór narastanie w mieszkania:
• Usuń przyczynę przegrzania, odczekaj chwilę, aż urządzenie ostygnie. minut, a potem zacznij od nowa.

Piła taśmowa ostrze odchodzi linia cięcia lub odpływu piła taśmowa koła

Piła taśmowa ostrze nie jest biegnąc dokładnie w środku koła pił taśmowych:

- Prawidłowe śledzenie (patrz „Pielęgnacja i konserwacja").

Piła taśmowa ostrze pęka

Nieprawidłowe napięcie:

- Prawidłowy piła taśmowa napięcie ostrza (patrz „Pierwsze uruchomienie"). Załaduj też wysoki:

Zmniejsz nacisk na piłę taśmową ostrze (zmniejszona prędkość posuwu). Nieprawidłowa piła taśmowa ostrze:

- Zastępować piła taśmowa ostrze (patrz „C są i konserwacja”): Cienki materiał = wąska piła taśmowa ostrze Gruby materiał = szeroki brzeszczot do piły taśmowej.

Piła taśmowa ostrze wykrzywione

Załaduj też wysoki:

- Unikać boczny nacisk na piła taśmowa ostrze.

Piła wibruje

● Niewystarczający montowanie:
- Przymocuj piłę prawidłowo do odpowiedniej powierzchni (patrz „Pierwsze kroki”). działanie"). Stół do piły luźny:
- Wyrównaj i zamocuj stół piłowy. Mocowanie silnika luźny:
- Sprawdź śruby mocujące i dokręć je w razie potrzeby.

Port odciągu pyłu zablokowany

Brak podłączonego odpylacza lub odpowiedniej mocy ssania niewystarczający:

- Łaczyć A pył kolektor Lub zwiększyć ssanie pojemność (powietrze) prędkość ≥20 m/s przy ekstrakcji pyłu jonowego port).

TECHNICAL SPECIFICATIONS

MOC	1100 W
Maksymalna szerokość gardła	340 mm
Maksymalne cięcie wysokość	330 mm
Długość ostrza piły	2780 mm
Rozmiar piły:	400*548mm
Maksymalna prędkość piły tarczow (50 Hz)	880m/min
Maksymalna prędkość piły tarczow (60 Hz)	1050m/min
Północny Zachód	8 1,8 kg

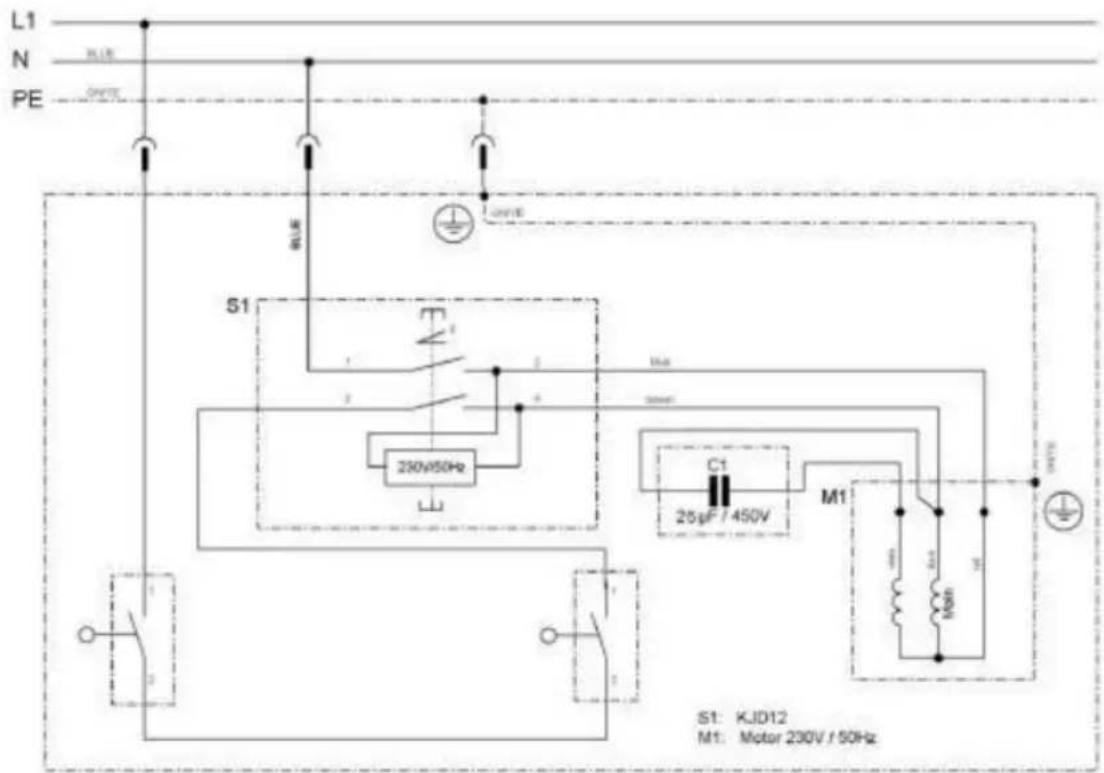

ELECTRICAL WIRING DIAGRAM

L1 N PE S1 M1 S1: KJD12 M1: Motor 230V / 50Hz

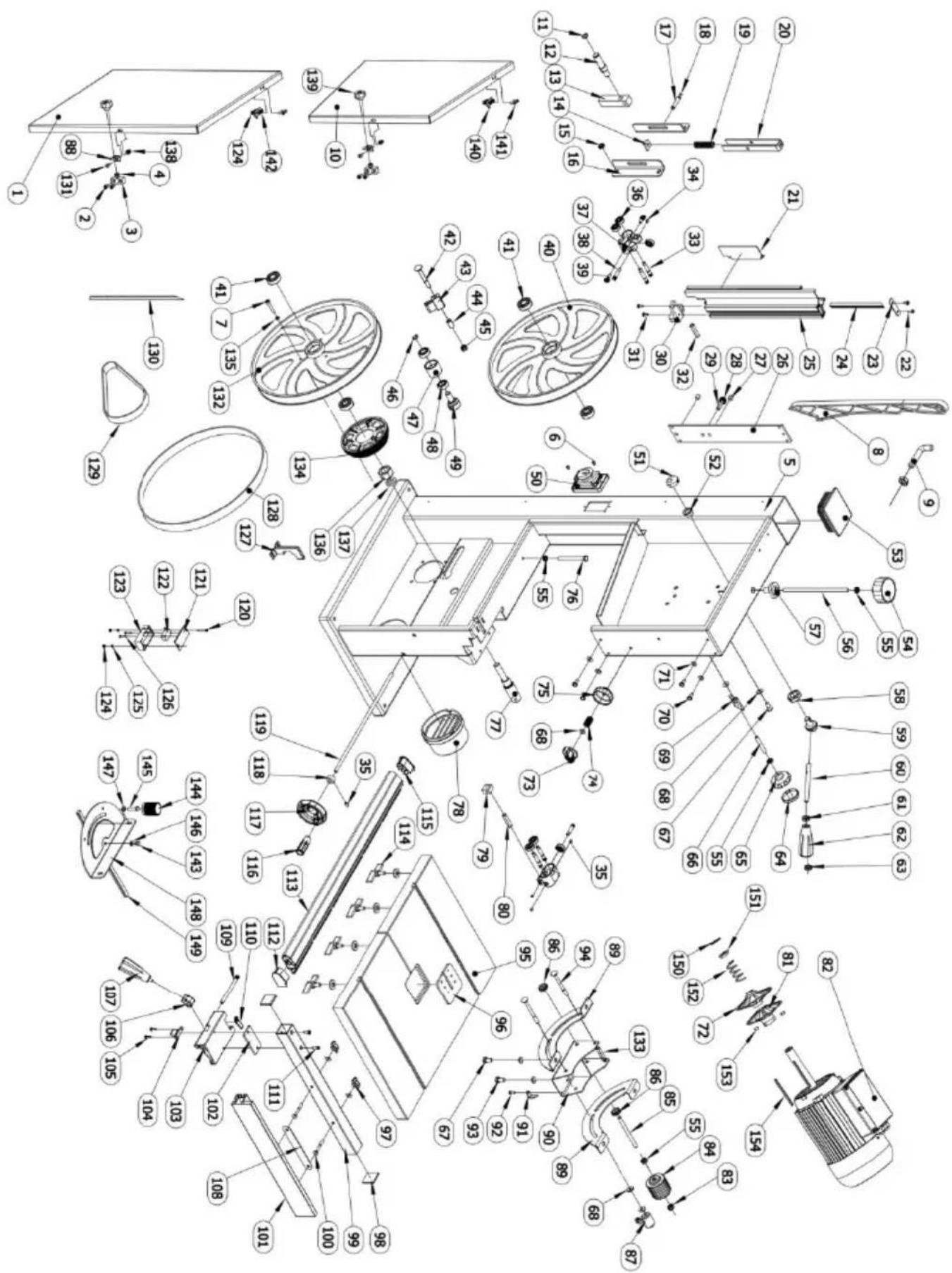

Zespół Piła Gabinet Podstawka

PRZEDMIOT	NR CZEŚCI	NAZWA	Ilość
2	DJ350A01202	Noga	4
3	DJ350A01204	Krótka płyta łącząca	2
4	DJ350A01203	Długa płyta łącząca	2
5	GB/T801 M8 × 16	śruba pociągowa	16
6	PL/T97.1 8	Podkładka płaska	16
7	GB/T6170/1 M8	Nakrętka sześciokątna	16

PRZ EDM IOT	NR CZĘŚCI	NAZWA	Ilość
1	DJ350A04100W	Dolne drzwi	1
2	GB70-85 M5×10	Zestaw śrub z łbem kolumnowym i gniazdem sześciokątnym	4
3	DJ31505008	Stały blok	2
4	GB889-86 M6	Nakrętka blokująca	2
5	BS35000000P	Rama piły taśmowej	1
6	M4×12	Śruby z łbem stożkowym	2
7	GB70-85 M6×25	Zestaw śrub z łbem kolumnowym i gniazdem sześciokątnym	6
8	TJ315B06012A	Pchacz	1
9	DJ200030904	Hak	1
10	DJ350A03100	Górne drzwi	1
11	GB894.1-86 15	Pierścień osadczy wału	2
12	DJ350A03006	Śruba łożyska górna	1
13	DJ38003003	Podpora śruby łożyska górna	1
14	DJ250A03009	Nakrętka	1
15	GB6177-86 M8	Nakrętka kołnierzowa sześciokątna	4
16	DJ350A03008	Płyta prowadząca	2
17	DJ250A03007	Wał	1
18	GB896-86 6	Podkładka dzielona	2
19	DJ315S03015	Wiosna	1
20	DJ250A03010	Rama wspornika napinającego	1
21	DJ350A03005	Suwak	1
22	GB845-85ST4.8× 16	Wkręt samogwintujący z łbem stożkowym i gniazdem krzyżowym	2
23	31503034	Okładka	1
24	31503038	Stojak	1
25	DJ350A03001	Ekstruzja nośnika prowadnicy	1
26	DJ350A03003	Płyta dociskowa	1
27	GB70-85 M5×6	Zestaw śrub z łbem kolumnowym i gniazdem sześciokątnym	2
28	DJ31703113	Bieg	1
29	DJ350A03007	Wał do przekładni	1
30	31503014B	System nośny przewodnika	1
31	GB845-85 ST4.8×22	Wkręt samogwintujący z łbem stożkowym i gniazdem krzyżowym	2
32	DJ350A03009	Pręt stały	1
33	DJ315S03012A-2	Wał prowadzący	4
34	GB77-85 M6×12	Śruba z łbem sześciokątnym	1
35	GB77-85 M6×8	Śruba z łbem sześciokątnym	6
36	PL/T278-89 80027	Łożysko	6
37	DJ315S03012A	Obudowa prowadnicy trójrolkowej	2
38	DJ315S03012A-3	Wał do pilota	2
39	31504018	Pokrętło do ustawiania blokady	2
40	DJ350A04008	Górne koło	1
41	PL/T276-94 6202-2Z	Łożysko	4
42	GB14-88 M8×100	Śruba z łbem walcowym i kwadratową szyjką	1
43	31504015	Pasek szczotkowy	1
44	31504014	Tuleja dystansowa	1
45	GB6177-86 M8	Nakrętka kołnierzowa sześciokątna	1
46	GB894.1-86 12	Pierścień osadczy wału	1
47	31504012	Koło napinające	1
48	GB/T278-89 6001-2Z	Łożysko kulkowe	2
49	31504013	Wał przesuwny	1
50	CK-5	Przełącznik	1
51	DJ31703008	Krzywka	1
52	DJ31703009	Tuleja dystansowa	1
53	DJ350A05002	Wtyczka Lamello	1
54	31503006	Pokrętło ustawień	1
55	GB6172-86 M8	Nakrętka cienka sześciokątna	2
56	DJ38003004-01	Śruba gwintowana	1
57	DJ38003002	Patelnia napinająca	1
58	GB6173-86 M20×1,5	Nakrętka sześciokątna	1
59	DJ31703010	Siedzisko do wału szybkiego zwalniani	1
60	DJ38003007	Wał szybkiego zwalniania	1
61	GB6172-86 M10	Nakrętka cienka sześciokątna	1
62	TJ315B03002-1	Uchwyt blokujący	1
63	GB6170-86 M10	Nakrętka sześciokątna	1
64	31503008-2	Pokrętło ustawień	1
65	31503008-1	Czapka	1
66	GB5783-86 M8x45	Śruba sześciokątna	1
67	GB5783-86 M8x 16	Śruba sześciokątna	8
68	GB97.1-85 8	Pralka	16
69	31503007	Nakrętka skrzydełkowa	5
70	GB5783-86 M6X10	Śruba sześciokątna	4
71	GB97.1-85 6	Pralka	38
72	RWL1000F0217	Silnik koła pasowego (prawy)	1
73	DT/SB030	Gałka blokująca	1
74	DJ200030407A	Wiosna	1
75	DJ250A03016B-2	Podstawa pokrętła regulacyjnego	1
76	GB5783-86 M8×55	Śruba sześciokątna	1
77	DJ350A04003	Dolna śruba łożyska	1
78	31604006	Złącze ssące	1
79	DJ350A04009	Dolny przewodnik siedziska	1
80	DJ315B03024	Kołek blokujący	1
81	RWL1000F0216	Silnik koła pasowego (lewy)	1
82	YYL8024EV-T	Silnik	1
83	DJ315D03001	Nakrętka	1
84	TJ31502012	Koło ręczne	1
85	DJ350A02003	Wał do przekładni	1
86	TJ31503014	Bieg	2
87	DJ315B02008	Uchwyt blokujący	1
88	DJ31505007	Stałe platerowane	2
89	DJ350A02002	Czop stołu	2
90	DJ350A02100	Dolna część czopa stołu	1
91	DJ350A02006	Wskaźnik	1
92	GB818-85 M4×6	Śruba z łbem stożkowym z gniazdem krzyżowym	1
93	GB5783-86 M6X10	Śruba sześciokątna	4
94	GB/T801-98 M8×90	Śruba z łbem walcowym i kwadratową szyjką	2
95	DJ350A02001F	Tabela	1
96	31502009	Wkładka do tabeli	1
97	DJ315S02001-16	Nakrętka skrzydełkowa	2
98	DJ315S02001-18	Czapka	2
99	DJ315S02001-09	Uchwyt ogrodzeniowy	1
100	GB/T801-98 M6×50	Śruba z łbem walcowym i kwadratową szyjką	2
101	TJ250C04003A	Ogrodzenie	1
102	DJ315S02001-05	Płyta dociskowa	1
103	TJ315FA04002C	Nośnik ogrodzenia	1
104	RTS250G04012	Plastikowa płyta dociskowa	1
105	GB845-85 ST3.5×9.5	Wkręt samogwintujący z łbem stożkowym i gniazdem krzyżowym	2
106	RTS250G04011	Krzywka	1
107	RTS250G06011-1	Uchwyt	1
108	DJ315S02001-20	Płyta mocująca	1
109	DJ315S02001-08	Wał	1
110	RTS250G06010	Wskaźnik	1
111	GB70-85 M5X12	Zestaw śrub z łbem kolumnowym i gniazdem sześciokątnym	2
112	RTS250G04002-2	Okładka prawa	1
113	DJ350A04010A	Ekstruzja nośnika ogrodzenia	1
114	31502015	Śruba skrzydełkowa	4
115	RTS250G04002-1	Lewa strona deski okładkowej	1
116	TJ25003004A-2	Uchwyt	2
117	TJ25003004A-1	Koło ręczne	2
118	31504019	Ustawianie kołnierza	1
119	DJ350A04006A	Wał do napinania paska	1
120	GB818-85 M4×35	Śruba z łbem stożkowym z gniazdem krzyżowym	4
121	DJ31705002	Osłona mikrowyłącznika	2
122	HY50	Mikrowyłącznik	2
123	RWLD0120	Skrzynka mikroprzełączników	2
124	GB6170-86 M4	Nakrętka sześciokątna	8
125	GB862.1-87 3	Podkładka zabezpieczająca	4
126	GB845-85 ST3.5×9.5	Wkręt samogwintujący z łbem stożkowym i gniazdem krzyżowym	2
127	DJ350A04002	Osłona ostrza	1
128	DJ35003003	Opona gumowa	2
129	Z/813	Pas trójkątny	1
130	DJ350A05001GA/2780×12,5×0,5 4T.PI	Ostrze	1
131	GB818-85 M5×12	Śruba z łbem stożkowym z gniazdem krzyżowym	2
132	DJ350A04008	Dolne koło	1
133	DJ315S03014	Tuleja dystansowa	2
134	31504020W	Ciągnik	1
135	GB93-87 6	Podkładka sprężysta	3
136	GB6173-86 M20×1,5	Nakrętka sześciokątna	1
137	GB93-87 20	Podkładka sprężysta	1
138	GB889-86 M5	Nakrętka blokująca	2
139	TYA010010	Pokrętło	2
140	DJ31703026	Wstaw plasterek	2
141	GB818-85 M4×12	Śruba z łbem stożkowym z gniazdem krzyżowym	4
142	GB6170-86 M5	Nakrętka sześciokątna	4
143	DJ315B02006-4	Śruby zawiasowe	1
144	DJ315B03015	Zablokuj pokrętło	1
145	GB5783-86 M6X16	Śruba sześciokątna	1
146	GB/T1792 A16	podkładka motylkowa	1
147	PL/T96.2 6	Pralka	1
148	DJ315B02006-1	Kątomierz	1
149	DJ315B02006-3A	Pręt prowadzący	1
150	GB894.1-86 16	Pierścień osadczy wału	1
151	RWL1000F0212	Rękaw	1
152	RWL1000F0213A	Wiosna	1
153	GB77-85 M6×10	Śruba z łbem sześciokątnym	2
154	GB/T1096/4×80	Klawisz	1

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support

LINTZAGER VSR HANDMATIG

MODEL: HBS350
