BEDIENUNGSANLEITUNG HBS350 Vevor
Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

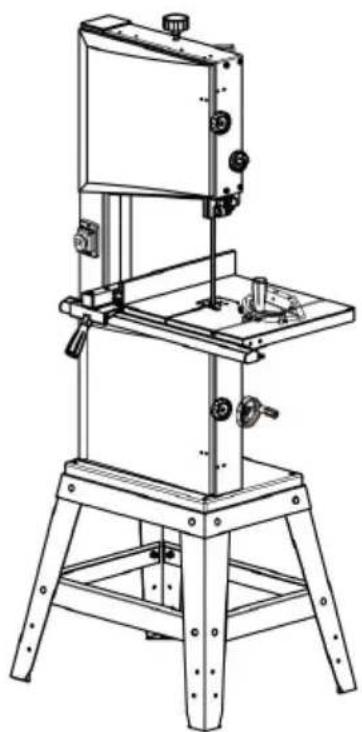

Bandsäge USR HANDBUCH
MODELL: HBS350
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen könnten bei uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt Abdeckung alle von uns angebotenen Werkzeugkategorien. Wir erinnern Sie freundlich daran, zu überprüfen sorgfältig wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.
MODELL : HBS 350

Dies ist das Original Anweisung, bitte alles lesen Handbuch Anweisungen
sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des
Produkts soll unterliegen dem
Produkt Sie erhalten. Bitte verzeihen Sie uns, dass wir nicht inform
euch nochmal wenn es Technologien oder Software gibt Updates z
unserem Produkt.

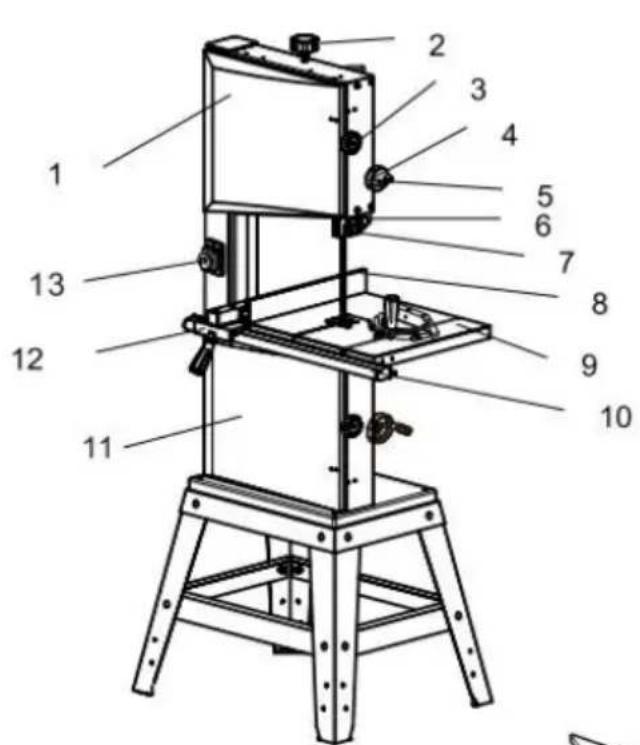

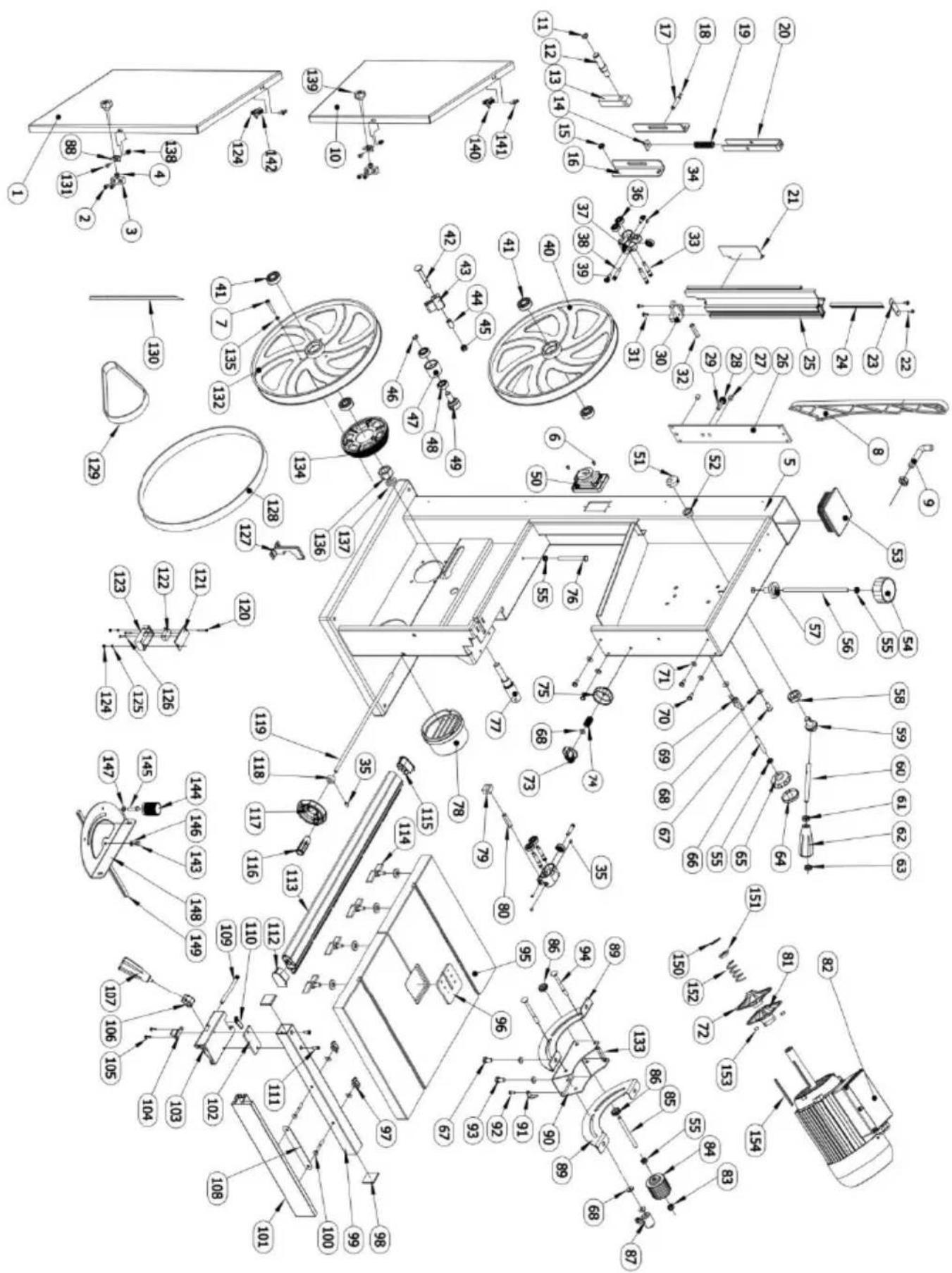

COMPONENTS AND PARTS(STANDARDDELIVERY)

| TEIL NR. | BESCHREIBUNG |
| 1 | Obere Gehäuse Tür |
| 2 | Einstellung Knopf für Band Gesehen Klingenspannung |
| 3 | Drehverschluss Verschluss, Gehäuse Tür |
| 4 | Einstellung Knopf für Klinge Bewachen |
| 5 | Einstellung Knopf zum Verriegeln Klinge Bewachen |
| 6 | Klinge Bewachen |
| 7 | Obere Klinge Führung |
| 8 | Bandsäge Klinge |
| 9 | Sägetisch |
| 10 | Zaunführer Extrusion, graduiert |
| 11 | Untere Gehäuse Tür |
| 12 | Ruhe in Frieden Zaun |

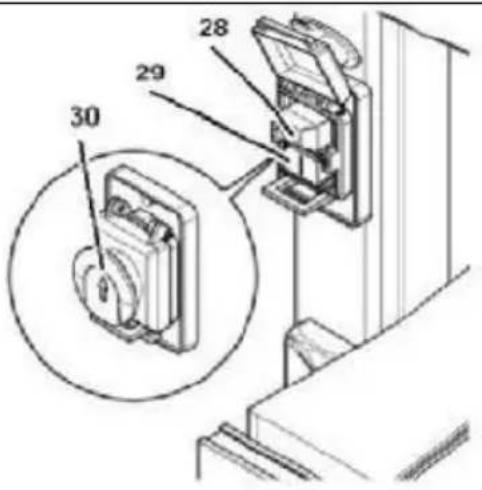

| 13 | Ein-/Ausschalter mit Not-Aus |
| 14 | Schnell Freigeben Hebel für Bandsäge Klinge |
| 15 | Einstellung Knopf für die Klingenführung Anpassung |
| 16 | Einstellung Knopf zum Tischdrehen Einstellung |
| 17 | Motor |
| 18 | Maschine Base |
| 19 | Staub Extraktion Hafen |
| 20 | Einstellknopf für Antriebsriemen |
| 21 | Gehrung |
| 22 | Tisch Einfügen |
| 23 | Standschrank |
| 24 | Schiebestock |
TABLE OF CONTENTS
PLEASE READ FIRST!
Diese Betriebs Anweisungen haben geschrieben wurde, um es zu machen einfacher für Sie, der Benutzer, um zu lernen, wie man dieses Maschine Und Zu Tun Also sicher. Diese Anweisungen sollten kann wie folgt verwendet werden:
- Lesen Sie diese Anweisungen vor verwenden. Achten Sie besonders auf die Sicherheit Information.
- Diese Betriebs Anweisungen Sind in bestimmt für Menschen mit Basic technische Kenntnisse über den Betrieb eines Maschine wie dieses oder ähnliche Elektrowerkzeuge. Unerfahren Personen sind stark Es wird empfohlen, kompetente Beratung und Anleitung von einem erfahrenen Person vor der Inbetriebnahme dieses Maschine.
- Bewahren Sie alle mitgelieferten Dokumente auf. Maschine für zukünftige Verwendung. Bewahren Sie Ihren Kaufbeleg auf, falls einer zukünftigen Garantie beanspruchen.
- Das Maschine muss nicht Sei verkauft oder verliehen an jemand anders ohne Sein begleitet von allen mitgelieferten Maschinendokumente.
- Der Hersteller geht davon aus NEIN Haftung für beliebig Schaden verursacht durch Nichtbeachtung dieser Bedienungsanleitung.
Informationen in dieser Anleitung Ist Marke d als unter:
![]() | Warnung - Um die Risiko von Verletzung, Benutzer muss lesen Anweisungen Lesen Sie das Handbuch sorgfältig durch. |
| ~ | Wechselstrom |
![]() ![]() | Dieses Symbol, vor EA Sicherheit platziert Kommentar, zeigt an A Art von Vorsichtsmaßnahme, Warnung oder Gefahr . Das Ignorieren dieser Warnung Mai führen zu einer Unfall. Um die Verletzungsgefahr, Brandgefahr oder Stromschlag, Bitte folgen Sie immer dem Empfehlung angezeigt unten .Gefahr!Gefahr von Personenschäden Verletzungen oder Umweltschäden! Risiko von elektrisch Schock! Gefahr von Personenschäden Verletzung durch elektrische Schock! |
![]() | Verstrickung Gefahr! Gefahr von Personenschäden Verletzung von Körper Teile oder Kleidung gezeichnet werden in die rotierende Säge Klinge. |
![]() | Vorsicht! Materialrisiko Schaden. |
![]() | Hinweis:Zusätzlich Information. |
![]() | Warnung- Tragen Sie unbedingt einen Gehörschutz, wenn mit Das Produkt. |
![]() | Warnung- Tragen Sie unbedingt e ye Beschützer, wenn mit diesem Produkt. |
![]() | Warnung- Tragen Sie unbedingt Handschuhe, wenn mit diesem Produkt. |
![]() | Das Produkt ist der Schutzklasse II. Das bedeutet Es ist ausgestattet mit verstärkt oder doppelt Isolierung. |
![]() | Hinweise zur Entsorgung: Dies ist Produkt unterliegt Zu Die Bestimmung von europäisch Richtlinie 2012/ 19/ EG . Die Symbol zeigt A Wheelie Behälter durchgestrichen weist darauf hin, dass die Produkt erfordert separate Müllabfuhr im europäisch Union. Dies gilt für die Produkt- und alle Zubehör mit diesem Symbol gekennzeichnet. Produkte als solche gekennzeichnet darf nicht entsorgt werden mit normalen Hausmüll, Aber muss genommen werden Zu A Sammelstelle für das Recycling von Elektro- Und elektronisch Geräte |
SAFETY

WARNUNG : Lesen Sie alle Sicherheitswarnungen, Anweisungen,
Abbildungen und Spezifikationen, die mit dieser Bandsäge geliefert werden. Die Nichtbeachtung aller Anweisungen unten aufgeführt kann dazu führen zu Stromschlägen, Feuer und/oder ernst Verletzung.
Bewahren Sie alle Warnhinweise und Anweisungen für die Zukunft

Allgemein Sicherheitshinweise für Elektrowerkzeuge – Arbeit
Bereichssicherheit
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordentliche oder dunkle Bereiche einladen Unfälle.
- Nicht bedienen Elektrowerkzeuge in explosionsgefährdeten Bereichen, wie als In das Vorhandensein von brennbaren Flüssigkeiten, Gase oder Staub. Elektrowerkzeuge erzeugen Funken Das kann Staub entzünden oder Dämpfe.
- Halten Sie Kinder und byst anders weg während der Bedienung eines Elektrowerkzeug. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Allgemein Sicherheitshinweise für Elektrowerkzeuge –
Elektrische Sicherheit
- Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen Risiko reduzieren von elektrischen Schock.
- Vermeiden Körperkontakt mit geerdeten Oberflächen, wie z. B. Rohre, Heizkörper, Bereiche und Kühlschränken. Es besteht ein erhöhtes Risiko von elektrischen Schock, wenn Ihr Körper Ist geerdet oder geerdet.
- Nicht aussetzen Setzen Sie Elektrowerkzeuge Regen oder Nässe aus. Wasser Eingabe ein Elektrowerkzeug wird erhöht das Risiko eines Stromschlags.
- Missbrauchen Sie das Kabel nicht. verwenden Sie die Kabel für trager ziehen oderbevor Sie das Elektrowerkzeug vom Stromnetz trennen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern oder bewegen Teile. Beschädigte oder verwickelte Kabel erhöhen das Risikc eines Stromschlags Schock.
- Beim Betrieb eines Verwenden Sie im Freien ein Verlängerungskabel Kabel geeignet für Verwendung im Freien.Verwendung eines für den Außenbereich geeigneten Kabels reduziert die Risiko von Stromschlag.
- Wenn Sie ein Elektrowerkzeug in einer feuchten Umgebung betreiben Standort Ist unvermeidlich, verwenden A Rest Stromgerät (RCD) geschützte Versorgung. Verwendung eines Fehlerstrom-Schutzschalter verringert das Risiko eines Stromschlags.

Allgemein Sicherheitshinweise für Elektrowerkzeuge –
Persönliche Sicherheit
- a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie Sinn, wenn Bedienung eines Elektrowerkzeugs. Tun nicht verwenden Elektrowerkzeug während Du sind müde unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment de Unaufmerksamkeit während des Betriebs Elektrowerkzeuge können zu ernst persönlich Verletzung.
- Verwenden Sie persönliche Schutzausrüstung . Tragen Sie immer eine Augenbraue Schutz.Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach den jeweiligen Bedingungen, reduzieren Personenschäden.
- Verhindern Sie ein unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter ist in der Aus-Position vor dem Anschluss an die Stromquelle und/oder Batterie Pack, Kommissionierung Aufheben oder Tragen des Werkzeugs. Elektrowerkzeuge mit dem Finger am Schalter oder beim Einschalten Elektrowerkzeuge, die den Schalter eingeschaltet haben lädt zu Unfällen ein.
- Entfernen Sie alle Einstellmöglichkeiten Schlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten auf.A Schraubenschlüssel oder ein Schlüssel links angehängt an eine rotierendes Teil der Elektrowerkzeug Mai Ergebnis In Personenschäden.
- Überstrecken Sie sich nicht. Achten Sie auf einen sicheren Stand und das Gleichgewicht bei alle Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwartet Situationen.
- Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck.Halten Sie Ihr Haar Und Kleidung von beweglichen Teile. Los
Kleidung, Schmuck oder lange Haare können gefangen werden In Umzug Teile.
- Sind Vorrichtungen für den Anschluss einer Staubabsaugung vorhander und Sammelstellen, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß Die Verwendung einer Staubabsaugung kann Reduzieren Sie die durch Staub verursachten Gefahren.
- Lassen Sie sich nicht von der Vertrautheit durch häufiges Verwendung von Werkzeugen erlauben Sie werden Sie selbstgefällig und ignorieren Sie die Sicherheitsprinzipien des Werkzeugs. Eine unvorsichtige Handlung kann schwere Verletzungen innerhalb von Sekundenbruchteilen.
Elektrowerkzeug Nutzung und Pflege
- a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie die richtige Elektrowerkzeug für Ih Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei Die Rate, für die es wurde entworfen.
- Nicht Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter tut nicht drehen An Und aus. Beliebig Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, gefährlich Und muss Sei repariert.
- Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie die Akkupack (sofern abnehmbar) vom Elektrowerkzeug abmontieren, bevor machen Einstellungen, Wechseln von Zubehör oder Aufbewahren von Elektrowerkzeugen. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko des Startens Elektrowerkzeug versehentlich.
- Im Leerlauf speichern Elektrowerkzeuge außerhalb der Reichweite von Kindern Und Tun nicht erlauben Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, arbeiten Elektrowerkzeuge sind gefährlich in den Händen von untrainiert Benutzer.
- Pflegen Elektrowerkzeuge und Zubehör. Überprüfen Sie auf Fehlausrichtung oder Blockieren der beweglichen Teile, Bruch von Teilen und alle anderen Bedingungen, die Kann den Betrieb des Elektrowerkzeugs beeinträchtigen. Wenn es beschädigt ist, lassen Sie das Elektrowerkzeug reparieren vor Gebrauch. Viele Unfälle werden durch schlecht gepflegt Elektrowerkzeuge.
- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gewartete Schneidwerkzeuge Werkzeug s mit scharfe Schnittkanten sind weniger wahrscheinlich Zu binden Und Sind Einfacher Zu Kontrolle.
- Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugbits usw. Übereinstimmung mit Diese Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeit. Die Verwendung des Elektrowerkzeugs für andere Zwecke als diese beabsichtigt könnte führen zu einem gefährliche Situation.
- Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett.Rutschige Griffe und Greiflächen nicht zulassen sichere Handhabung und Kontrolle des Werkzeugs in unerwartete Situationen.
Service
- Lassen Sie Ihr Elektrowerkzeug warten durch einen qualifizierten Reparaturfachkraft mit nundentisch Ersatz Teile. Dies wird gewährleisten, dass die Sicherheit der Stromversorgung Werkzeug ist gepflegt.
1. Spezifizierte Bedingungen von Verwenden
- Der Die Maschine ist zum Schneiden von Holz, Holzwerkstoffen geeignet Materialien und Kunststoffe. Rundmaterial nicht quer zur es ist Längsachse ohne geeignete Vorrichtungen oder Vorrichtungen. Die rotierende Sägeblatt könnte das Beim Sägen von dünnem, hochkant liegendem Material ist ein geeigneter Führung muss Sei Wird zur feste Unterstützung verwendet.
- Jede andere Verwendung ist nicht wie angegeben. Die Hersteller Ist nicht haftbar für beliebig Schäden durch nicht spezifiziert verwenden
- Veränderung der Maschine oder Verwendung von Teilen nicht genehmigt durch die Geräteherstellers können unvorhersehbare Schäden verursachen!
2. Allgemeine Sicherheit Information
- Beachten Sie bei der Verwendung dieses Werkzeugs die folgenden Sicherheitshinweise, um das Risiko von Personen- oder Sachschäden auszuschließen Schaden. Bitte Auch beobachten die besonderen Sicherheitshinweise in der jeweiligen Kapitel.
- Beachten Sie gegebenenfalls die gesetzlichen Vorschriften oder Bestimmungen zur Unfallverhütung bei der Verwendung von Band Sägen.

Allgemein Gefahren!
- Halten Sie Ihren Arbeitsbereich sauber-a Ein unordentlicher Arbeitsplatz birgt die Gefahr von Unfällen.
- Seien Sie wachsam. Wissen Sie, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Betreiben Sie das Werkzeug nicht, während unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Berücksichtigen Sie die Umgebungsbedingungen: Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs.
- Vermeiden Sie ungünstige Körperhaltungen. Sorgen Sie für einen festen Stand und halten Sie dein Gleichgewicht der Bearbeitung von Langgut verwenden Sie geeignete unterstützt.
- Tun Betreiben Sie das Werkzeug nicht in der Nähe von brennbaren Flüssigkeiten oder Gase.
- Die Säge darf nur gestartet und betrieben werden von Personen vertraut mit Bandsägen und die sich jederzeit der Gefahren bewusst sind mit der Bedienung eines solchen Werkzeugs verbunden sind.
- Halten Sie unbeteiligte Personen, insbesondere Kinder, aus der Gefahrenzone fern . unter 18 Jahre alt sein Verwenden Sie dieses Werkzeug nur in Die Kurs ihrerufsausbildung unter Aufsicht eines Lehrer.
- Tun nicht Erlauben Sie anderen Personen nicht, das Werkzeug oder die Stromversorgung zu berühren. Kabel während Es Ist läuft.
- Tun Werkzeug nicht überlasten "C Verwenden Sie es nur innerhalb der Leistung Reichweite es entwickelt wurde (siehe „Technische Daten “).

Gefahr ! Risiko von Elektrisch Schock !
● Tun Setzen Sie das Werkzeug nicht dem Regen aus.
- Nicht arbeiten Werkzeug In Feuchte oder nass Umfeld.
- Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Heizkörper, Rohre, Kochherde, Kühlschränke, wenn Sie dieses Werkzeug verwenden.
- Tun nicht Verwenden Sie das Netzkabel für beliebige Zwecke Es Ist nicht bestimmt für.

Gefahr von Personenschäden Verletzungen und Quetschungen
durch Umzug Teile!
- Tun Betreiben Sie das Werkzeug nicht ohne Schutzvorrichtungen installiert.
- Stets Halten Sie ausreichend Abstand zur Bandsäge Klinge.
Verwenden Sie geeignete Fütterungshilfen falls erforderlich.
- Arbeiten mit diesem Werkzeug ausreichend Abstand zu Antriebskomponenten. Versuchen Sie nicht, das Bandsägeblatt anzuhalten von drücken das Werkstück gegen es ist Seite.
- Stellen Sie sicher, dass das Werkzeug von der Stromversorgung getrennt ist, bevor Sie Wartung. Stellen Sie sichs beim Einschalten (z. B. nach einer Wartung) keine Werkzeuge oder losen Teile auf dem oder im Werkzeug.
● Schalten Sie das Werkzeug aus, wenn Ist nicht gebraucht.

Schnittgefahr, auch bei Schneidwerkzeugen in Stillstand!
Tragen Sie beim Wechseln der Schneidwerkzeuge Handschuhe.

Rückschlaggefahr (Werkstück wird gefangen von der
Bandsäge Klinge und geworfen gegen Die Operator )!
● Tun keine Werkstücke verklemmen.
- Dünne oder dünnwandige Werkstücke nur mit feinverzahnten Sägeblättern trennen gesehen Klingen. Verwenden Sie immer scharfe Bandsäge Klingen.
- Im Zweifelsfall prüfen Sie das Werkstück auf Fremdkörper (Nägel oder Schrauben).
- Schneiden Sie nur Material mit Abmessungen, die eine sichere und Halten beim Schneiden. Schneiden Sie niemals mehrere Werkstücke gleichzeitig und auch keine Bündel mit mehreren einzelnen Gefahr von Personenschäden wenn einzelne Stücke werden von der Bandsäge Klinge unkontrolliert.

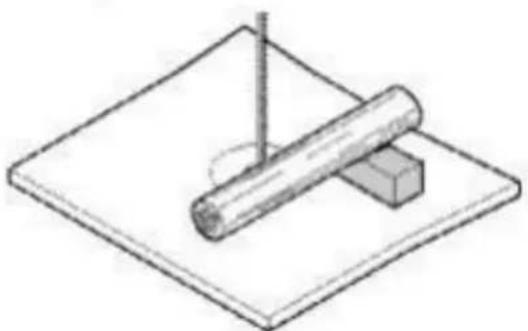

- Beim Schneiden Rundmaterial, verwenden Sie eine geeignete Vorrichtung, um zu verhindern, dass das Werkstück Drehen.

Verstrickung Gefahr !
Achten Sie darauf, dass keine Körperteile oder Kleidung dürfen Sei erwisch. Und gezogen In durch rotierende Komponenten (keine Krawatten, keine weite Kleidung; lange Haare mit Haarnetz).
Schneiden Sie niemals Werkstücke mit folgenden Materialien:
-Seile
-Saiten
-Kabel
-Kabel
-Drähte

Gefährdung durch unzureichende persönliche Schutz Gang!
- Tragen Sie Gehör Schutz.
- Tragen Sie eine Schutzbrille.
- Tragen Sie Staub Maske.
- Tragen Sie geeignete Arbeitskleidung.
- Bei der Arbeit im Freien tragen rutschfest Schuhe ist empfohlen.

Verletzungsgefahr von Einatmen von Holzstaub!
Staub bestimmter Holzarten (Eiche, Buche, Esche) kann beim Einatmen Krebs verursachen : Arbeiten Sie nur mit einem geeigneten Staubabscheider, der an die Säge angeschlossen ist.

Gefährdungen durch Veränderungen an der Maschine oder
verwenden von
Teile nicht geprüft und freigegeben durch den Gerätehersteller!
Montieren Sie das Werkzeug in strikter Übereinstimmung mit diesen Anweisungen. Verwenden Sie nur Teile zugelassen vom Gerätehersteller. Verwenden Sie nur Werkzeuge (Bandsäge
Klingen) entsprechend EN 847-1:19 97.
Tun nichts ändern Teile .

Gefahr durch Werkzeug Mängel!
- Bewahren Sie Werkzeug und Zubehör auf im Guten Reparatur. Beachten Sie die Wartungshinweise. Überprüfen Sie das Werkzeug vor jeder verwenden:
- Vor dem Betrieb des Werkzeugs alle Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht Beschädigte Teile müssen auf einwandfreie Funktion geprüft werden angegeben.
- Überprüfen Sie, ob alle Umzug Teile funktionieren einwandfrei und nicht verklemmen. Alle Teile müssen korrekt installiert sein und alle Bedingungen erfüllen notwendig für die ordnungsgemäße Bedienung des Werkzeugs.
- Beschädigte Schutzvorrichtungen oder Teile muss repariert werden oder ersetzt von einen qualifizierten Fachmann. Haben beschädigte Schalter durch einen Dienst ersetzt Zentrum. Betreiben Sie das Werkzeug nicht, wenn der Schalter nicht gedreht werden AN oder AUS . Halten Sie die Griffe ölfrei Und Fett.
3. Symbole auf der Maschine
schweren
persönlich Verletzungen oder Sachschäden führen.

Lesen Anweisungen.

Bandsägeblatt Laufrichtung .

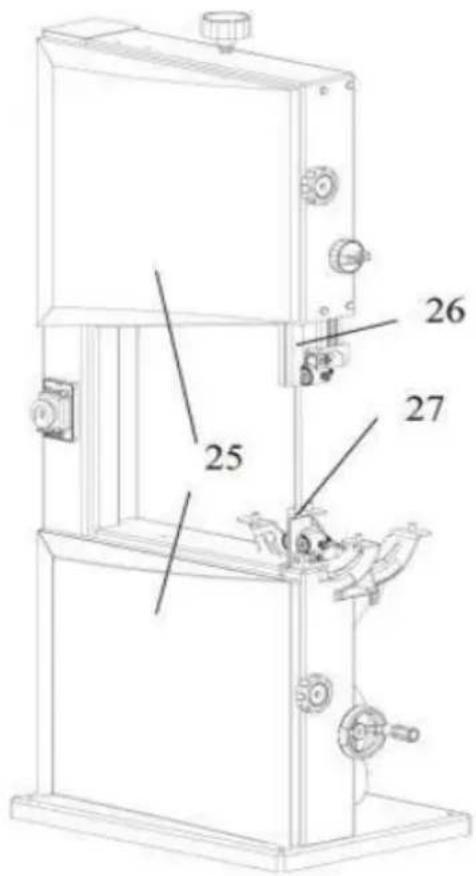

6. Sicherheit Geräte
- Der Der obere Sägeblattschutz (26) schützt vor unbeabsichtigtem Kontakt mit dem Sägeblatt und vor herumfliegenden Spänen. Damit da obere Sägeblatt Wache ausreichenden Schutz vor Kontakt mit dem Band bieten gesehen Klinge, muss immer so nah wie möglich angesetzt werden zum Werkstück (max. Entfernung 3 mm).
Untere Klinge Bewachen
- Der Der untere Sägeblattschutz (27) schützt vor unbeabsichtigtem Kontakt mit dem gesehen Klinge.
- Der Der untere Sägeblattschutz muss immer Sei In Ort und decken Sie die Band gesehen Sägeblatt, während die Bandsäge Ist läuft.
Gehäuse Türen
- Der Gehäusetüren (25) schützen vor dem Berühren der rotierenden Teile im Inneren Die Maschine. Beide Gehäusetüren müssen Sei geschlossen, während die Maschine Ist im Einsatz.

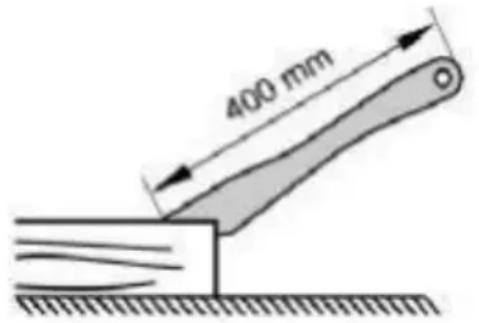

Schiebestock
- Der Schiebestock dient als Verlängerung der Hand Und schützt gegen unbeabsichtigtes Berühren des Sägeblattes.
- Der Schiebestock muss immer verwendet, wenn die Distanz zwischen Band gesehenKlinge und ein Parallelanschlag sind weniger als 120 mm.Führung Die drücken Stock bei ein Winkel von 20^ … 30^ gegenüber der Sägetischoberfläche.
TRANSPORT

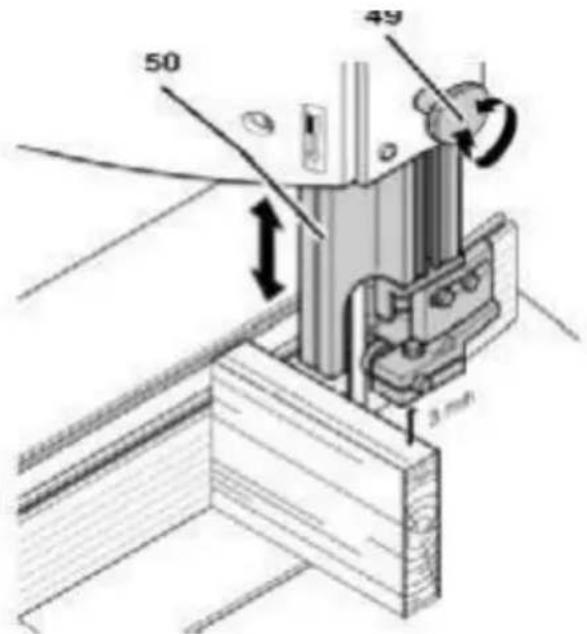

- Satz obere Klingenführung zu es ist niedrigste Position .
● Entfernen projizierendem Zubehör. - Verwenden Sie beim Versand Original al Verpackung wenn möglich.
MACHINE DETAILS
Endmontage und Installation.
Packen Sie die Maschine aus und überprüfen Sie sie auf sichtbare Transportschäden. Sollten Sie einen Schaden feststellen, benachrichtigen Sie umgehend Ihren Händler.
Die Maschine wird teilweise zerlegt geliefert. Sägetisch und Parallelanschlag müssen vor der Inbetriebnahme montiert werden.

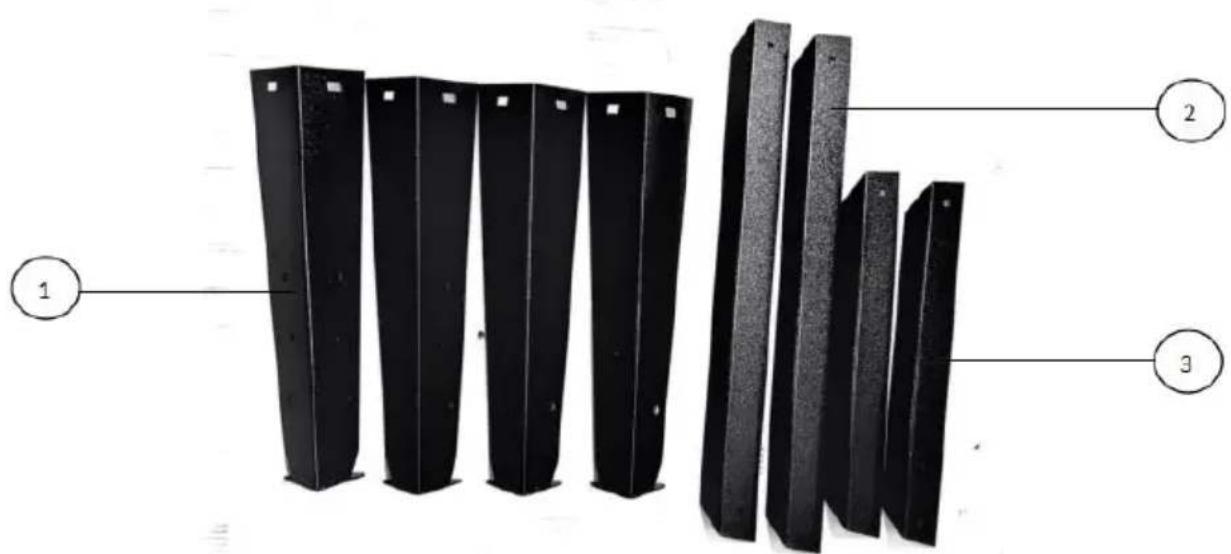

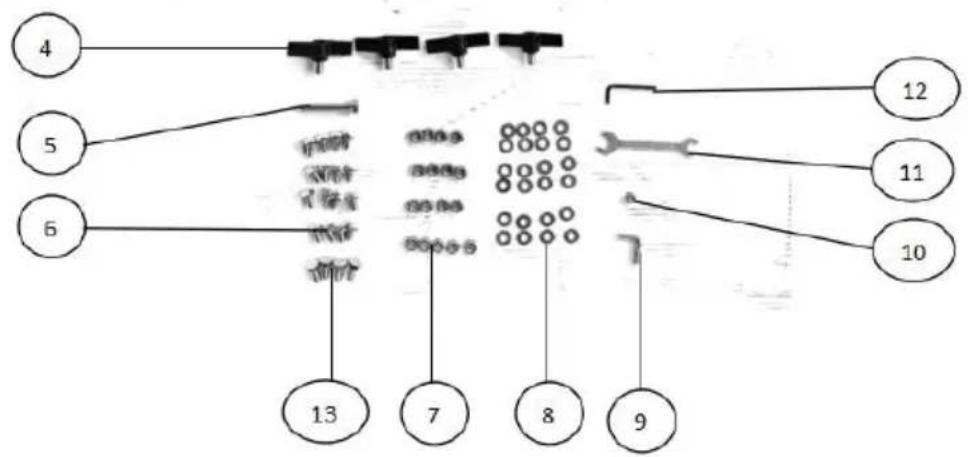

Standzubehör


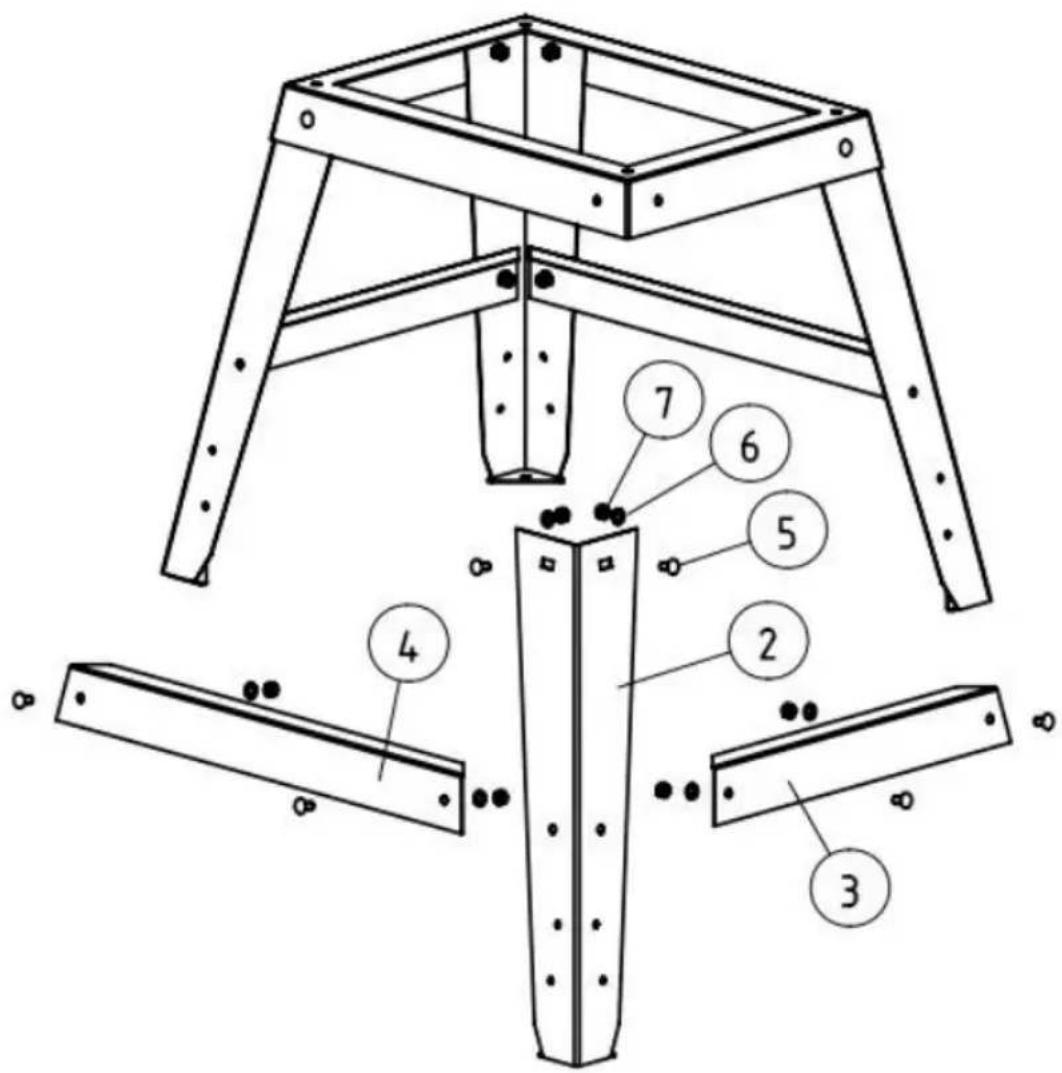

| TEIL NR. | BESCHREIBUNG | MENGE |
| 1 | Bein | 4 |
| 2 | Lange Verbindungsplatte | 2 |
| 3 | Kurze Verbindungsplatte | 2 |
| 4 | Flügelschraube | 4 |
| 5 | Schraube M8×55 | 1 |
| 6 | Schlossschraube M8×16 | 16 |
| 7 | Sechskantmutter M8 | 17 |
| 8 | Unterlegscheibe 8 | 24 |
| 9 | „L“-Schraube | 1 |
| 10 | Sechskantmutter M6 | 1 |
| 11 | Schlüssel | 1 |
| 12 | Innensechskantschlüssel SW 3 | 1 |
| 13 | Schraube M8×16 | 4 |

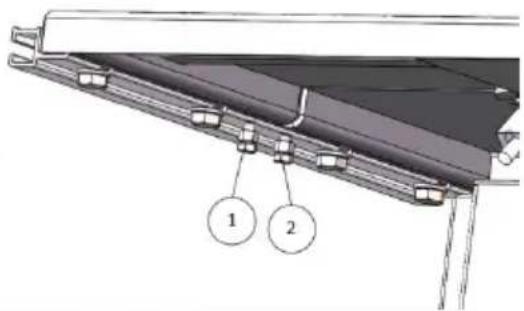

Montage

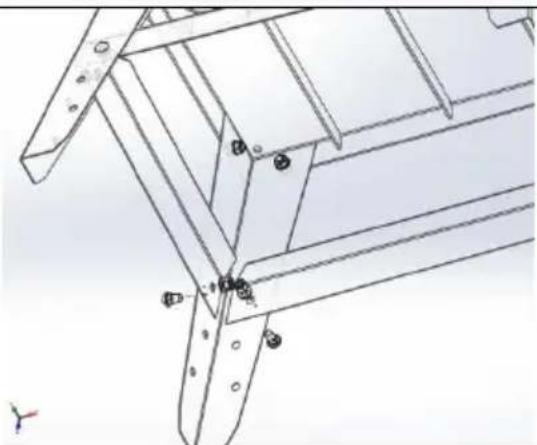

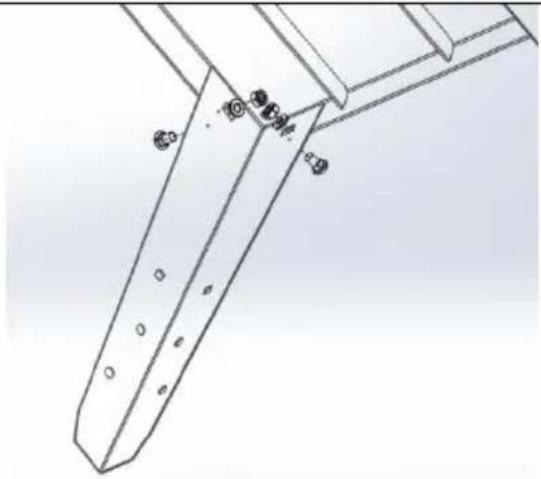

| Fit Bein (1) zur Basis mit 8Schlossschraube M8×16(6), 8Unterlegscheiben 8 ( 8 ) und 8Sechskantmuttern M 8 ( 7 ). | ![]() |
| Fit Lange Verbindungsplatte ( 2 ) undkurze Verbindungsplatte( 3 ) an Bein (mit 8 Schlossschraube M8×16 (6), 8Unterlegscheiben 8 ( 8 ) und 8Sechskantmuttern M 8 ( 7 ). | ![]() |

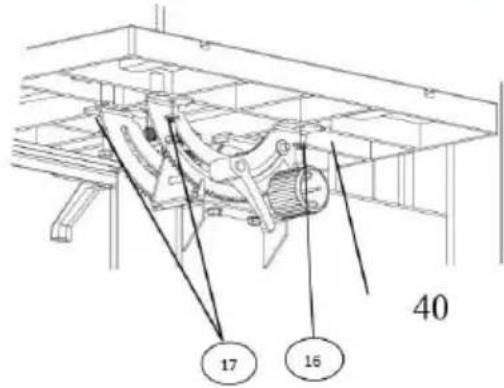

| Installieren des Sägetisches7. Fit AnschlagschraubeM8×55 ( 5 ) unSechskantmutter M 8 ( 7 ) zurUnterseite des niedrig Haus.8. Führungssägetisch über derBandsäge Klinge und Ort EsAn Die Tisch Zapfen.9. Befestigen Sie den Sägetischmit vier Schrauben M8×16 ( 13 ) und Unterlegscheiben 8 t o ( 8den Tisch Zapfen. | ![]() |

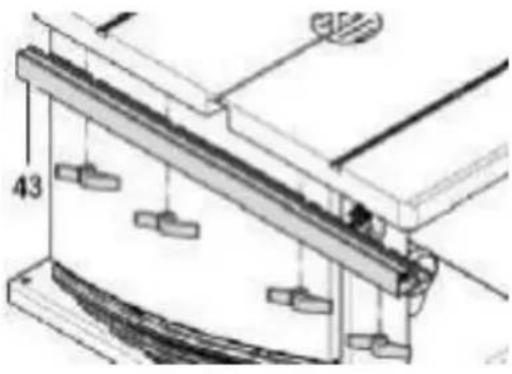

| Installieren derZaunführungsextrusionBefestigen Sie dieZaunführungsschiene ( 43 ) mit vierFlügelschrauben undUnterlegscheiben zum Sägetisch.Passen Sie die Ebenheit des Tisches anPassen Sie die Position des Sechskantschraube ( 1,2 ) am Zaun . | ![]() ![]() |

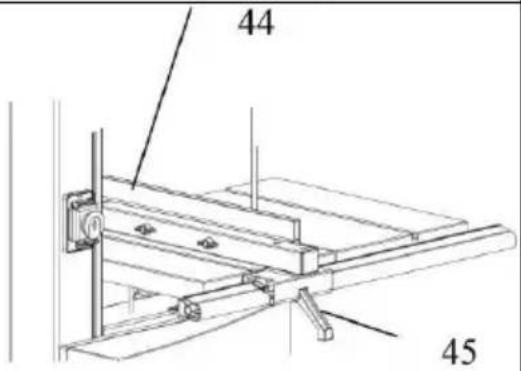

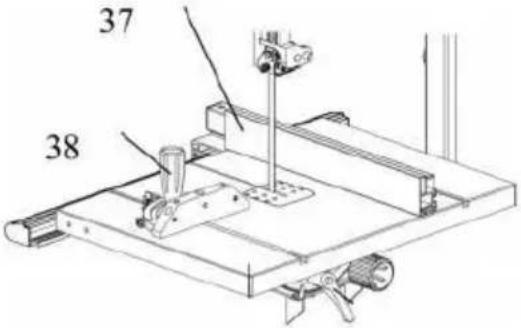

| ● Ruhe in Frieden Zaun : Der Parallelanschlag (37) wird an der Vorderseite des Bandsägetisches befestigt . Der Parallelanschlag kann sein verwendet auf beide Seiten der Klinge.● Gehrung Anschlag : Der Gehrungsanschlag wird von der Vorderkante des Tisches in den Tischschlitz eingesetzt.Für Gehrungsschnitte Der Gehrungsanschlag dreht sich um 60° beide Richtungen Für 45°- und 90° Gehrungssägen sind mit positiven Anschlägen ausgestattet. Zum Einstellen einer mi tre Winkel: löser Den Griff (38) durch Drehen gegen den Uhrzeigersinn verriegeln.● Beim Schneiden mit dem Gehrungsanschlag sperrenGriff muss fest angezogen. | ![]() |
| Installieren der Schiebestock Halter9. Drehen Sie eine Sechskantmutter auf A Kappe Schraube , alle der Weg zu Die gewindelosen Teil des Schaf10. Drehen Sie die Kopfschraube in das Loch auf der links Seite der Band gesehen.11. Sechskantmutter festziehen handfest nur.12. Aufhängen Schiebestock auf der Kopfschraube, wenn nicht In verwenden. | ![]() ![]() |
Hinweis: In diesem Kapitel werden die wesentlichen
Bedienelemente des Maschine eingeführt.
Der die ordnungsgemäße Verwendung der Maschine beschrieben wird im Kapitel „Bedienung“. Lesen Sie dieses Kapitel, bevor Sie das sah zum ersten Mal.
EIN/AUS-Schalter mit Not -Aus
-
Zum Starten = grünen Schalter drücke (29).
-
Zum Stoppen = Drücken Sie die rote Taste schalten Taste(28) oder die Abdeckung (30) des EIN/AUS-schalten.
-
Bei einem Spannungsausfall Unterspannungsrelais löst aus. verhindert den Start der Maschine ausgeschaltetem Ist restaurieren ed.To Neustart, die grüner Schalterknopf muss Sei gedrückt.
-
die Maschine startet nicht eingeschalte wenn die Stromversorgung Ist restaurieren ed.To Neustart, die grüner Schalterknopf muss Sei gedrückt.
-
Mit dem Einstellknopf (31) wird die Bandsäge b Ladespannung korrigiert wird, wenn notwendig:
-
Durch Drehen der Einstellung Knopf Uhrzeigersinn erhöht die Blattspannung
-
Durch Drehen der Einstellung Durch Drehen des Knopfes gegen den Uhrzeigersinn wird die Sägeblattspannung verringert.

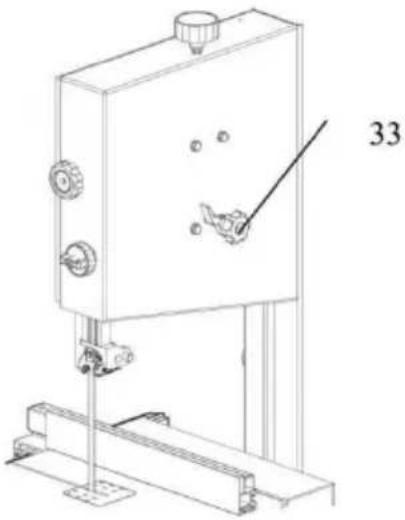

| Schnell Freigeben HebelMit dem Schnellspannhebel (32) kann die Säge Blattspannung Ist freigegeben. | ![]() |
| Einstellung Knopf für Einstellung der Blattführung7. Mit dem Einstellknopf (33) kann die Neigung des oberen Bandes eingestellt werden Sägerad dürfen Sei gegebenenfalls angepasst.Spureinstellung ist erforderlich, um die Klinge laufen Sie genau auf den Gummireifen des Bandes Sägeräder .8. Drehen im Uhrzeigersinn = Klinge bewegt sich in die hinteren .9. Drehen gegen den Uhrzeigersinn = Klinge rückt nach vorne . | ![]() |
| Geschwindigkeitsanpassungdes Handrads ein. Bandsäge:niedrige Geschwindigkeit für harte Ho Kunststoffe.Highspeed für alle Arten aus Holz.Mit dem Einstellknopf(34) wird der Antrieb Die Riemenspannung wird korrigiert, wenn notwendigDurch Drehen des Einstellung Knopf gegen den Uhrzeigersinn erhöht Die Klinge Spannung.Durch Drehen des Einstellung Knopf im Uhrzeigersinn reduziert Die Klinge Spannung.SägetischneigungNach dem Lösen der Feststellschraube (35 lässt sich der Sägetisch (36) stufenlos um gegen das Sägeblatt neigen. | ![]() ![]() |

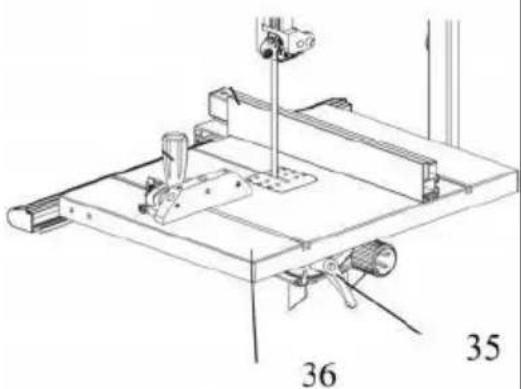

| Installieren der Ruhe in Frieden ZaunDer Parallelanschlag kann verwendet werden auf beide Seiten der Klinge.Wenn er Parallelanschlag Istn einer Seite des Sägeblattes auf die andere Ansonsten muss das Zaunprofil (44) umgedreht werden .Ort Parallelanschlag auf der Parallelanschlagführung. Ziehen Sie die Verriegelung fest Hebel(45) des Ruhe Frieden. | ![]() |
INITIALOPERATION

Gefahr! Starten Sie die Säge erst, nachdem die folgenden
Vorbereitungen getroffen wurden
vollendet:
-Die Säge ist sicher montiert;
-Der Sägetisch ist LED installieren und ausgerichtet;
-Die Keilriemenspannung wurde überprüft ;
-Sicherheitseinrichtungen haben geprüft. Schließen Sie die Säge an das Stromnetz an
Versorgung erst nach allen oben genannten Vorbereitungen abgeschlossen sind! Andernfalls es gibt eine Gefahr eines unbeabsichtigten Starts der Säge, die dürfen Ursache schwere persönliche Verletzung.

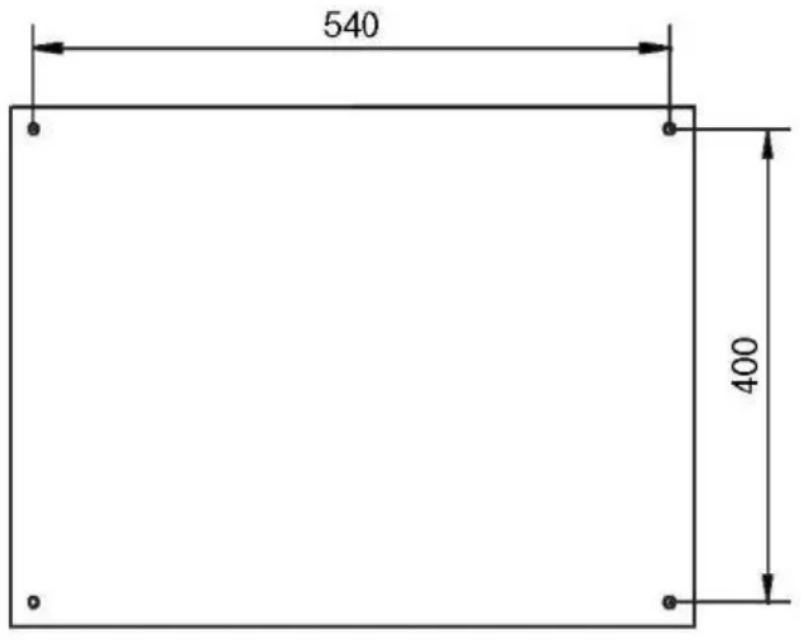

1. Montage
Für einen festen Stand der Säge muss auf einem stabilen unterstützend Oberfläche:
- Übung 4 Löcher in der Stütze Oberfläche .
- Stecken Sie Befestigungsschrauben durch die Basis Platte und sicher es mit Nüsse.
- Optimales Arbeiten Höhe und Stabilität sind gegeben durch den Stahlständer, der bereits für die Montage der Säge vorbereitet ist. bezüglich der Montage des Ständers ist gegeben im Add -Endum zu diesen Betriebs Anweisungen.
Der Sägetisch muss Sei ausgerichtet in zwei Flugzeuge
- Seitlich, damit die Klinge genau in der Mitte durchläuft Die Tisch einfügen;
-Bei rechten Winkel zum Band gesehen Klinge.

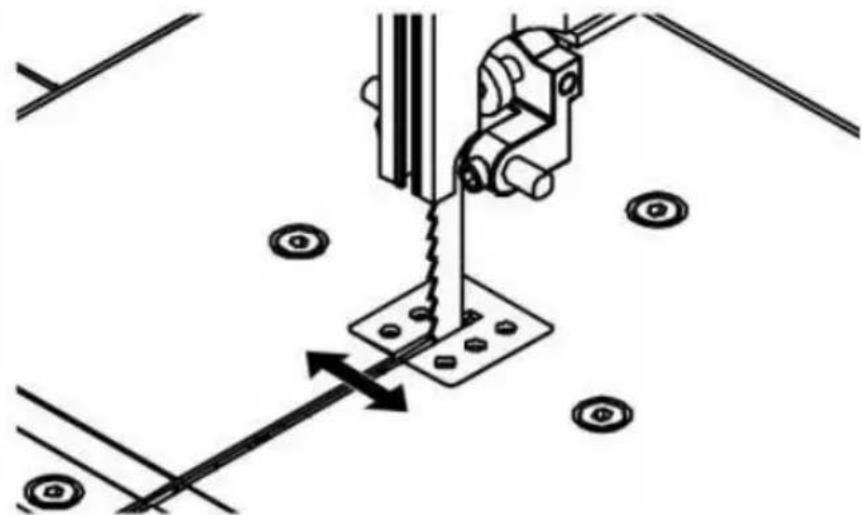

Sägetisch Seitliche Ausrichtung
● Die vier Befestigungsschrauben lösen die die untere Stütze des Tisches halten Zapfen.
- Richten Sie den Arbeitstisch so aus, dass das Sägeblatt verläuft durch die Mitte des Tischeinlagen Slot.
● Die vier Befestigungsschrauben festziehen wieder.

Ausrichten des Arbeitstisches an Rechte Winkel zum Bandsäge Klin
- Erheben Obere Sägeblattführung vollständig. Überprüfen Sie die Spannung des Bandsägeblatts.
- Lösen Sie das Schloss Hebel.
- Stellen Sie den Tisch mit einem Anschlagwinkel im rechten Winkel auf Zu Die Klinge Und anziehen das Schloss Hebel wieder.

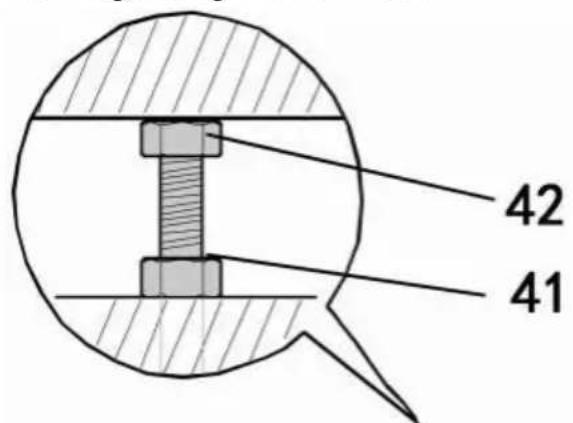

- Kontermutter (41) lösen und Anschlag oben einstellen Schraube(42) bis Es berührt Die Arbeitstisch.
- Ziehen Sie die Verriegelung fest Nuss.

Gefahr! Staub bestimmter Holzarten (z. B. Eiche, Buche und Esche) kann beim Einatmen Krebs verursachen: Verwenden Sie bei Arbeiten in geschlossenen Räumen immer einen Staubsammler (Luftgeschwindigkeit an der Staubabsaugung der Säge Port≥20 MS).

Achtung ! Bedienung ohne A Staub Kollektor Ist nur möglich
- Draußen;
● Für den Kurzzeitbetrieb (bis max. 30 Minuten);
● Mit Staub Respirator. - Wenn kein Staubsammler vorhanden ist Es sammeln sich
gebrauchte Chips an, die brauchen Zu Sei ENTFERNT periodisch. Schließen Sie den Staubsammler oder Industriestaubsauger mit einem geeigneten Adapter an Die Staubabsaugung Hafen.
4. Spannen der Bandsäge Klinge

Gefahr! Zu viel Spannung kann dazu führen, dass das Band
gesehen Klinge Zu
Pause.Zu geringe Spannung kann dazu führen, dass das angetriebe Bandsägerad Beleg
und die Bandsäge Klinge zu stoppen.
- Oberen anheben Klinge Führung volles y.
- Kontrolle der Sägeblattspannung:-Spannung prüfen von Drücken mit einem Finger, auf halbem Weg zwischen Tisch und obere Klingenführung, gegen die Seite des Klinge (die Klinge sollte sich bieg nicht mehr als 1-2 mm).
- Überprüfen Sie die Einstellung am Blattspannung Indikator. Die Skala angeben die richtige Einstellung in Abhängigkeit von der Bandsäge Klingenbreite.
- Korrigieren Sie die Spannung, falls erforderlich: Drehen Sie Einstellung Knopf(48) gegen den Uhrzeigersinn erhöht die Blattspannung. Durch Drehen der Einstellung Kno 48 Uhrzeigersinn reduziert die Klingenspannung.

Gefahr! Hohe Spannung. Betreiben Sie die Säge nur in A tro
Umfeld.
Betreiben Sie die Säge nur an einem Stromquellenanpassung die folgenden Anforderungen :
- Netzspannung und Netzfrequenz entsprechen der Spannungsversorgung und Frequenz auf dem Gerät angegeben Typenschild;
- Sicherung Schutz durch einen Fehlerstromschutzschalter (RCD) von 30 mA Empfindlichkeit;
- Verkaufsstellen richtig installiert, geerdet und geprüft;

Notiz :
Erkundigen Sie sich bei Ihrem örtlichen Strom Board oder Ihren Elektriker, wenn In Zweifel, ob Ihr Hausanschluss den Anforderungen.
- Stellen Sie sicher, dass das Netzkabel ist raus der Weg, also Das Es tut die Arbeit nicht beeinträchtigen und keine Gefahr darstellen Stolpern Gefahr oder wird erhalten beschädigt.
- Schützen Sie die Stromkabel vor Hitze und aggressiven Flüssigkeiten schützen Und scharf Kanten.
- Nur verwenden Gummiisolierte Verlängerungskabel von ausreichend Bleikreuz
- Abschnitt (3 x 1,5 mm2, für Maschinen mit Drehstrommotor: 5 x 1,5 mm2).
- Tun nicht ziehen Sie an der Stromversorgungskabel Zu ziehen Sie der Stecker.
k. Wenn die Säge zusammengebaut ist und alle Sicherheitsvorrichtungen installiert, verbinden es zum Stromversorgung.
I. Säge kurz anlaufen lassen und drehen AUS sofort wieder.
m. Überprüfen Sie das Bandsägeblatt Richtung von Drehung:in Die Schneiden Bereich Es muss von oben nach unten verlaufen.
n. Wenn die Band sah Klinge dreht sich im Unrecht Richtung, Stecker ziehen Die Leistung Zuleitung an Die gesehen.
o. Lassen Sie den elektrischen Anschluss ändern von A qualifiziert Elektriker!
6. Verbindung zu Stromnetz
Montage des Schrankständers
- Überprüfen Sie den Inhalt anhand der Teile Liste.
- Lokalisieren zurück Panel und rechtes und linkes Ende Platten auf die Base Panel, sichern mit Sechskantschrauben und Unterlegscheiben.
- Befestigen Sie die rechtes und linkes Ende Paneele zum zurück Panel, sicher mit verhexen Schrauben und Unterlegscheiben.
- Befestigen Sie die vordere Verstrebung Mitglied auf die rechtes und linkes Ende Paneele montieren mit Hex Schrauben und Unterlegscheiben. Befestigen Sie das Regal am rechten und linken Ende Paneele mit übrig Sechskantschrauben und Unterlegscheiben.
● Passen Sie die Tür an Die Ende Pan -El. - Mit Unterstützung, Aufzug Die Band gesehen Und sorgfältig Position Es In Ort oben auf dem Arbeitsständer.
- Fix In Position mit verhexen Schrauben, Durchgangsscheibe, Schrankständer, Unterlegscheibe, Sechskantmutter, Bandsäge und
Sicherungsscheibe (8 Stück ) dann befestigen obere Seite mit Sechskantmutter. Vorgang für alle vier Ecken wiederholen bevor Sie es vollständig festziehen.
OPERATION

Gefahr! Um das Risiko von Personenschäden zu verringern Verletzung als viel wie möglich, die folgenden Sicherheits Beim Betrieb der Säge sollten folgende Empfehlungen beachtet werden.
Verwenden persönlich Schutzausrüstung:
- Staub Respirator;
- Anhörung Schutz;
- Schutzbrille.
Schneiden Sie nur ein Werkstück auf eine Zeit.
Stets Halten Sie das Werkstück auf dem Tisch fest.
Tun das Werkstück nicht verklemmen.
Tun Versuchen Sie nicht, die Bandsäge anzuhalten Klinge von Schieben des Werkstücks gegen seine Seite.
Wenn die Art der Arbeit es erfordert, verwenden Sie Folgendes:
- Arbeitsunterstützung für lang Aktien, die ansonsten fallen vom Tisch Ar Fertigstellung des Schnitts;
- Schiebestock—wenn Abstand Parallelanschlag-Bandsägeblatt d120 mm;
• Staub Kollektor; - Eine geeignete Vorrichtung beim Schneiden runden Lager, zu halten E aus Drehen;

- Ein geeigneter Leitfaden für Unternehmen Unterstützung, wenn Schneiden dünn Aktie legen An Rand.
- Vor Arbeitsbeginn prüfen, ob folgende Punkte erfüllt sind ordnungsgemäße Funktion Befehl:
- Bandsäge Klinge;
- Ober- und untere Klingenschutz.
- Ersetzen Sie beschädigte Teile bei einmal!
● Gehen Sie von korrekter Arbeit aus Position (die b und gesehen Zähne der Klinge muss zeigen in Richtung Die Operator).
● Schneiden Sie niemals mehrere Werkstücke gleichzeitig, und Auch, beliebig Bündel aus mehreren Einzelteilen besteht. Verletzungsgefahr bei Person Stücke werden von der gesehen Klinge unkontrolliert

Einziehen / Überfüllen Gefahr !
- Tun nicht tragen lose Kleidung, Schmuck oder Handschuhe, die kann erwischt werden und Wunde bis revolvierend Maschinenteile.
● Enthalten lang Haare mit einem Haarnetz.
● Schneiden Sie niemals Material, Seile, Schnüre, Schnüre, Kabel und Drähte sind daran befestigt oder enthalten solche Materialien.
Einstellung der oberen Sägeblattführung
Der Höhe der oberen Blattführung (50) Bedürfnisse Zu Sei angepasst:
- Vor jedem Schneidvorgang, um die Höhe des Werkstücks (die obere Sägeblattführung sollte Satz ca. 3 mm über dem Werkstück);

Gefahr! Vor dem Einstellen der oberen Sägeblattführung und Säge Tisch
Neigung:
● Schalten Maschine AUS.
- Warten bis zum Band gesehen Klinge hat kommen Zu A vollständig Stopp.Set oberen Sägeblattführung (50) mit dem Einstellknopf (4 9) au die gewünschte

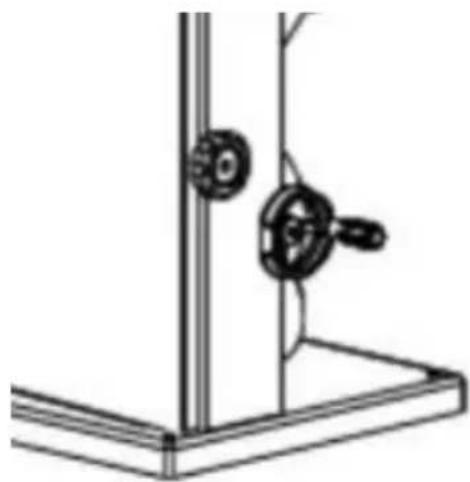

Schnittgeschwindigkeitseinstellung
- Stellen Sie das Handrad ein, um die Geschwindigkeit einzustellen der Bandsäge. 2. Im Uhrzeigersinn Drehzahl erhöht.
- Gegen den Uhrzeigersinn Die Drehzahl nimmt ab.
- Geschwindigkeit Reichweite:
50 Hz: 500–880 m/min
60Hz:600-1050 m/min

1) Wählen und installieren Sie ein Tischeinsatzprofil, das für die Art des Schnitts geeignet ist Sei durchgeführt:
● Tisch Einlegeprofil mit A eng Slot für Standard Querschnitte nur;
- Tisch Einsätze Extrusion mit A abgeschrägt Slot für b evel Schnitte Auch.
2) Einstellen der Bandsäge Klinge Geschwindigkeit.
3) Passen Sie bei Bedarf die Tischneigung an.

Rückschlaggefahr (Werkstück wird gefangen von der Bandsäge Klinge und gegen den Bediener geschleudert)!D o keine Werkstücke verklemmen.
4) Wählen Sie Parallelanschlag und Tischneigung für die Art des Schneidvorgangs Zu Sei durchgeführt.
5) Satz obere Klingenführung 3 mm über dem Werkstück e.

Hinweis: Machen Sie immer einen Probeschnitt in einem Überprüfen Sie die Einstellungen mit einem Stück Abfallmaterial. Korrigieren Sie diese gegebenenfalls, bevor Sie das Werkstück schneiden.
6) Legen Sie das Werkstück auf den Sägetisch.
7) Stecker In.
8) Säge starten.
9) Werkstück in einem einzel passieren.
10) Ausschalten, wenn kein weiterer Schnitt erfolgt ist zu tun sofort nachh
CAREAND MAINTENANCE

Gefahr! Vor allen Wartungsarbeiten:
● Schalten Maschine AUS.
● Ziehen Sie den Stecker Stromkabel.
- Warten bis die Säge ist gekommen zu A vollständig stoppen.
- Überprüfen Das alle Sicherheit Geräte Sind betriebsbereit wieder nach jede Service.
- Defekte ersetzen Teile, insbesondere Sicherheitseinrichtungen, nur mit Original Ersatz Teile.Teile nicht getestet und freigegeben vom Gerätehersteller können unvorhergesehene Schäden verursachen.
- Reparatur und andere Wartungsarbeiten als beschrieben in diesem Abschnitt sollte nur durchgeführt werden von qualifiziert Spezialisten.
- Wechseln und Einstellen des Sägeblattes.
Verletzungsgefahr, auch bei stillstehendem Bandsägeblatt. Tragen Sie beim Blattwechsel Handschuhe. Verwenden Sie nur geeignete Bandsägeblätter.
-

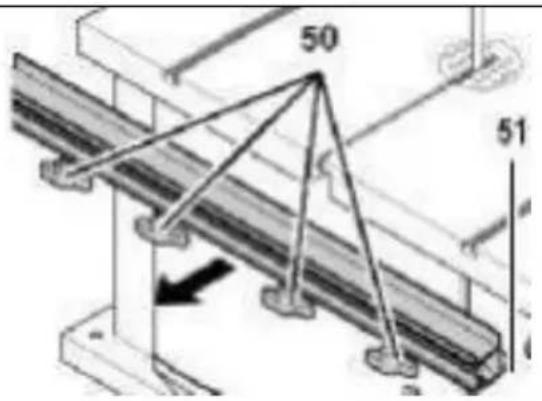

Die vier Schrauben (50) lösen und entfernen der Zaun Führer Extrusion (51).
-
Offen beide Gehäuse Türen .
-

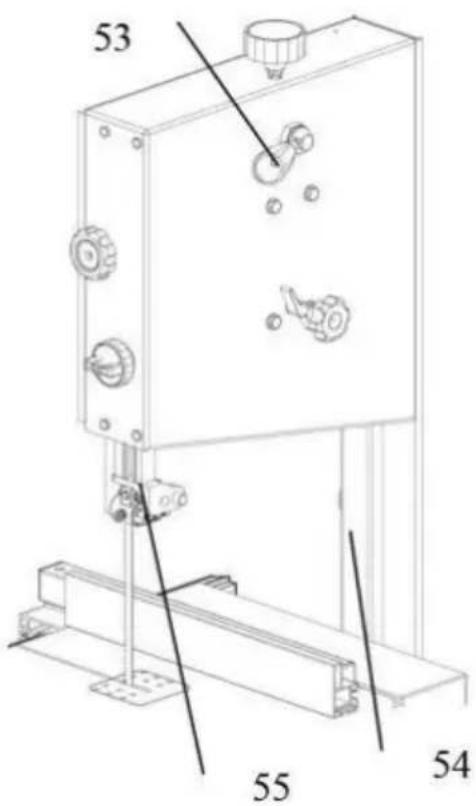

Stellen Sie die obere Klinge Anleitung(55)zu es ist lo west Position .
-
Anschließend die Sägeblattspannung durch Drehen des Handrads (48) auf
• Der Slot im gesehen Tisch
- Der Klingenschutz auf der Oberseite Klinge Führung
- Der Sägeblattabdeckung am Sägegehäuse(54) und Der Klingenführungen.
-
Passen Sie ein neues Band an gesehen Klinge.Beobachten richtig Position: die Zähne zeigen Sie zur Vorderseite (Tür der Säge .
-
Mittelbandsägeblatt An Die Gummireifen der Bandsägeräder.
-
Schnellspanner festziehen Hebe bis Klinge NEIN längerer Slip aus dem Bandsäge Räder.
-
Schließen beide Gehäuse Türen.
-
Dann:
- Bandsägeblatt spannen (siehe „Initial Betrieb").
- Ausrichten Band gesehen Klinge (siehe „Pflege und Wartung“);
- Ausrichten Klinge Anleitungen (siehe „Pflege Und Wartung“);
- Sägetest machen lassen laufen für bei mindestens eine Minute;
- Stoppen Sie die Säge, ziehen Sie den Stecker und überprüfen Sie die Einstellungen erneut.
| Ausrichten der oberen KlingeFührungDer Die obere Klingenführungbesteht von:● Schub Lager ( Stützlager) DieBand gesehen Klinge aus Diehinteren )● Zwei Führer Lager(Bereitstellung seitlicheUnterstützung).Alle Lager müssen nachjustiertwerden nach jeder Band gesehenKlinge Änderung und/oder Tracking-Anpassung.Überprüfen Sie regelmäßig alleLager auf Verschleiß. Fallserforderlich, ersetzen Sie beideFührungen Lager gleichzeitig Zeit. | |
| Einstellen des Schubs Lager15. Falls erforderlich, richten Sie da Band aus und ziehen Sie es fe . gesehen Klinge.16. Befestigungsschraube des oberen Messers lösen Führung.17. Obere ausrichten Klinge Führung18. Befestigung der oberen Klingenführung festziehen schrauben.19. Lösen Sie die Verriegelung des Drucklagerrings schrauben.20. Drucklager einstellen Position (Abstand Axiallager-Bandsäge Klinge=0,5 mm-wenn das Bandsägeblatt ist gedreht von Hand, es muss nicht Berühren Sie die Schub Lager ).21. Das Axiallager festziehen Feststellschraube. | ![]() |

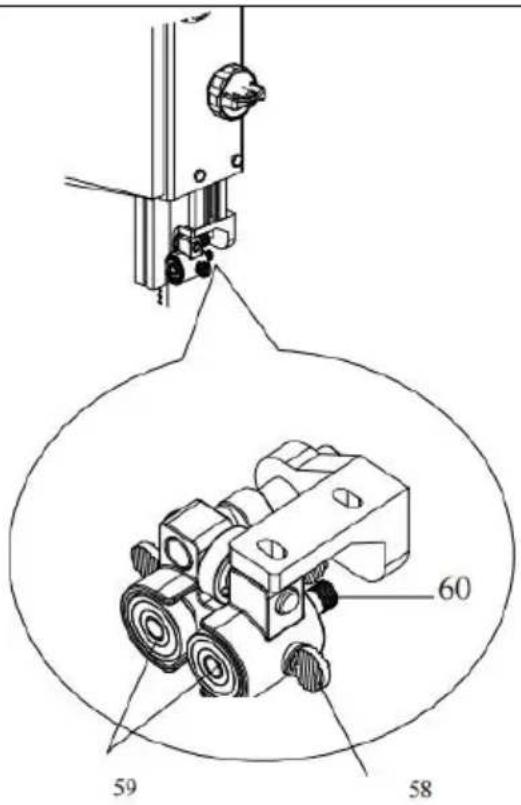

| Einstellen der Führungslager9. Lösen Verriegelung Bolzen (58) befestigen.10. Leitfaden festlegen Lager (59) mit der Welle (60) gege das Bandsägeblatt.11. Bandsägerad drehen von Hand in A im Uhrzeigersinn mehrere mal um die Führungslager in die richtige Position zu bringen-beide | |
| Führungslager sollten Nur Berühren Sie die Bandsäge Feststellschraube (58) wieder festziehen, um zu verriegeln Die Welle(60 ) | |
| Ausrichten der Untere KlingenführungDer Die untere Klingenführung besteht von:Schub Lager (unterstützt die Band gesehen Klinge aus Die hinteren)Zwei Führung Lager (Bereitstellung lateralT diese Te brauchen Zu nach jedem b und Sägeblattwechsel oder Sendungsverfolgung | |
| Ersetzen der BandsägereifenÜberprüfen Sie regelmäßig die Reifen der Bandsäge auf Verschleiß. Ersetzen Sie nur In Paare:7. Entfernen Bandsäge Klinge (sieh „Wartung und Pflege“);8. Heben Sie den Bandsägereifen mit einem kleinen Schraubendreher an, dann ziehen Sie die Bandsäge Rad.9. Montieren neue Bandsägenreifen und das Band neu installieren gesehen Klinge. | ![]() |
| Austauschen der TischeinlageDer Tischeinsatz benötigt Ersatz,wenn seinen Steckplatz hatvergrößert werden oder beschädigt.5. Entfernen Sie den Tischeinsatz(61) vom Sägetisch (drücken atdarunter).6. Fit neue Tabelle einfügen. | 1![]() |
| Reinigung des Gesehen7. Öffnen Sie das Gehäuse Türen8. Späne und Sägemehl mit Bürsteoder Staubsauger entfernenReiniger.9. Schließen Sie die Gehäusetüren | |
| Laden sah woEs kann nicht Sei benutzt odermanipuliert von unbefugtPersonen undNiemand kann verletzt durch diMaschine.Tun Lagern Sie die Säge nichtim Freien, in ungeschütztenBereichen oder In feucht odernass Standorte. | |

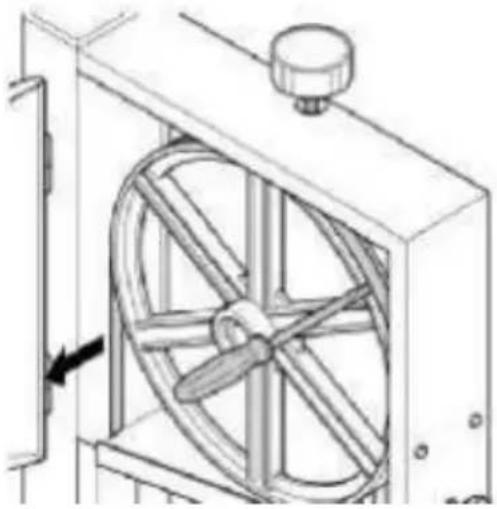

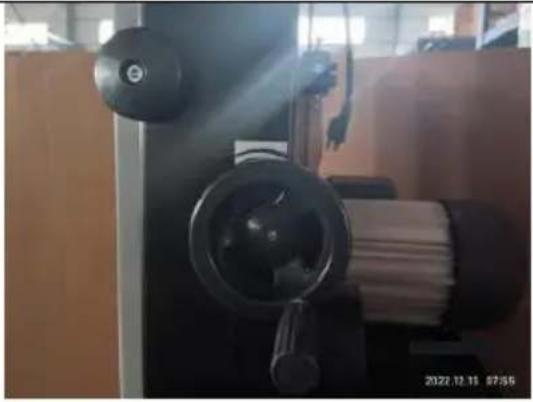

| Gürtel ErsatzDrehen Sie das Handrad undlösen Die Gürtel. | ![]() |
-

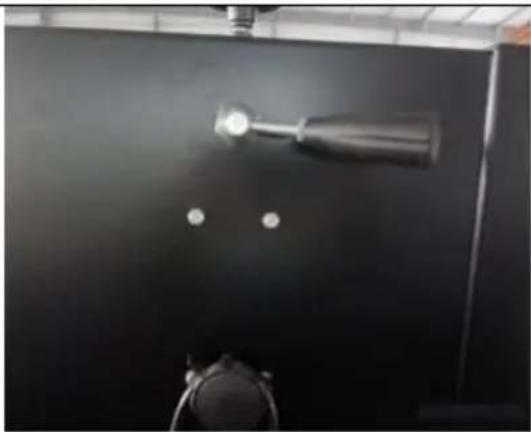

Lockern Sie den schnellen Anstiauf der Rückseite der Bandsäge Ulösen Die gesehen Klinge.
-
Lösen Sie die Feder mit einer Federklammer.
-
Nehmen Sie das untere Rad ab und ersetzen Sie es Die Gürtel

Reparaturen an Elektrowerkzeugen dürfen nur von qualifiziert Elektrik nur! Elektrowerkzeuge in Reparaturbedarf kann gesendet an die Serv Center Ihres Landes. Siehe Ersatzteilliste Stückliste für die Adresse. dem Elektrowerkzeug eine Fehlerbeschreibung bei .
UMWELTSCHUTZ
Alle Verpackung Materialien sind 100 % recyclebar. Abgenutzt Elektrowerkzeuge und Zubehör enthalten erhebliche Mengen wertvoller Roh- und Gummi Materialien, die recycelt.
Diese Anweisungen sind abgedruckt auf Papier, hergestellt mit elementar chlorfreie Bleiche Verfahren.
FEHLERBEHEBUNG

Gefahr!
Vor der Durchführung von Störungs- oder Wartungsarbeiten stets:
• Schalten Maschine AUS
● Ziehen Sie den Stecker Stromkabel.
- Warten bis Die Band gesehen Klinge hat kommen Zu A vollständig stoppen.
Prüfen Sie nach jedem Störungsdienst, ob alle Sicherheitseinrichtungen funktionstüchtig sind.
Motor funktioniert nicht laufen
Unterspannungsrelais ausgelöst von Stromausfall :
● Schalten wiederein.
• NEIN Netzspannung
- Überprüfen Sie Kabel, Stecker, Steckdose und Netzsicherung.
- Motor überhitzt, z.B. durch unverblümt Bandsäge Klinge oder Chip Aufbau im Gehäuse:
- Ursache für Überhitzung beseitigen, einige Minuten abkühlen lassen Minuten, dann erneut starten.
Bandsäge Klinge wandert von der Schnittlinie oder läuft von Bandsäge
Räder
Bandsäge Klinge ist nicht läuft genau in der Mitte auf dem Bandsägeräder
- Richtiges Tracking (siehe „Pflege und Wartung").
Bandsäge Klingenbrüche
Falsche Spannung:
- Richtig Bandsäge Blattspannung (siehe „Erste Inbetriebnahme“). Zu laden hoch:
Reduzieren Sie den Druck gegen die Bandsäge Klinge (reduzierte Vorschubgeschwindigkeit). Falsche Bandsäge Klinge:
- Ersetzen Bandsäge Klinge(siehe"C sind und Wartung"): Dünnes Material = schmale Bandsäge Klinge Dickes Material = breit Bandsägeblatt.
Bandsäge Klinge verzogen
Zu laden hoch:
- Vermeiden seitlich Druck auf die Bandsäge Klinge.
Säge vibriert
- Unzureichend Montage:
- Befestigen Sie die Säge ordnungsgemäß auf einer geeigneten Oberfläche (siehe „Erste Betrieb"). Sägetisch lose:
- Ausrichten und befestigen Sägetisch. Motorhalterung lose:
- Befestigungsschrauben prüfen, festziehen falls erforderlich.
Staubabsauganschluss blockiert
Kein Staubsammler angeschlossen oder Saugleistung unzureichend:
- Verbinden A Staub Kollektor oder Zunahme Absaugung Kapazität (Luft Geschwindigkeit ≥20 m/sec bei Staubabsaugung Hafen).
TECHNICAL SPECIFICATIONS
LEISTUNG
1100 W
| Max. Halsweite | 340 mm |
| Max. Schnitt Höhe | 330 mm |
| Sägeblattlänge | 2780 mm |
| Sägetischgröße : | 400 x 548 mm |
| Max. Sägeblattgeschwindigkeiten (50 Hz) | 880 m/min |
| Max. Sägeblattgeschwindigkeiten (60 Hz) | 1050 m/min |
| NW | 8 1,8 KG |
| GW | 1,05 KG |

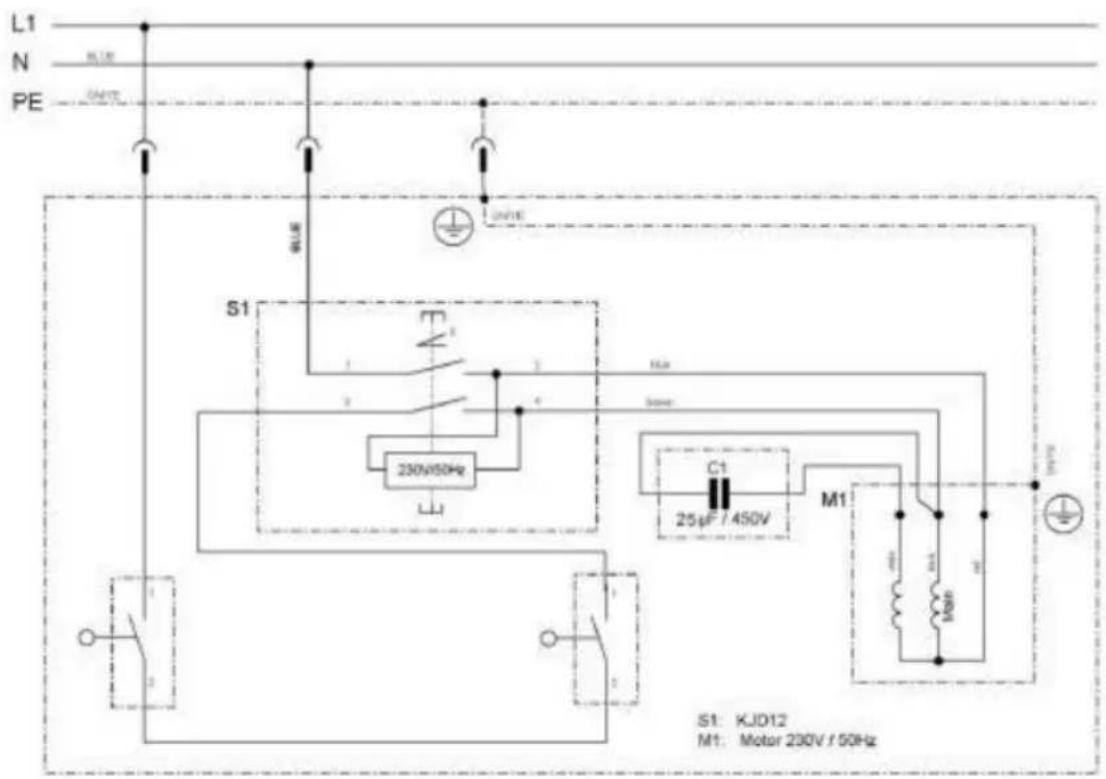

ELECTRICAL WIRING DIAGRAM

| ARTIKEL | TEIL NR. | NAME | Menge |
| 2 | DJ350A01202 | Bein | 4 |
| 3 | DJ350A01204 | Kurze Verbindungsplatte | 2 |
| 4 | DJ350A01203 | Lange Verbindungsplatte | 2 |
| 5 | GB/T801 M8 × 16 | Schlossschraube | 16 |
| 6 | GB/T97.1 8 | Unterlegscheibe | 16 |
| 7 | GB/T6170/1 M8 | Sechskantmutter | 16 |

| ARTI KEL | TEIL NR. | NAME | Menge |
| 1 | DJ350A04100W | Untere Tür | 1 |
| 2 | GB70-85 M5×10 | Innensechskant-Satz Säulenkopfschraube | 4 |
| 3 | DJ31505008 | Fester Block | 2 |
| 4 | GB889-86 M6 | Kontermutter | 2 |
| 5 | BS35000000P | Bandsägerahmen | 1 |
| 6 | M4×12 | Senkkopfschrauben | 2 |
| 7 | GB70-85 M6×25 | Innensechskant-Satz Säulenkopfschraube | 6 |
| 8 | TJ315B06012A | Schiebestock | 1 |
| 9 | DJ200030904 | Haken | 1 |
| 10 | DJ350A03100 | Obere Tür | 1 |
| 11 | GB894.1-86 15 | Sicherungsring für Welle | 2 |
| 12 | DJ350A03006 | Lagerbolzen oben | 1 |
| 13 | DJ38003003 | Lagerbolzenhalterung oben | 1 |
| 14 | DJ250A03009 | Nuss | 1 |
| 15 | GB6177-86 M8 | Sechskant-Flanschmutter | 4 |
| 16 | DJ350A03008 | Führungsplatte | 2 |
| 17 | DJ250A03007 | Welle | 1 |
| 18 | GB896-86 6 | Federscheibe | 2 |
| 19 | DJ315S03015 | Frühling | 1 |
| 20 | DJ250A03010 | Spannbügelrahmen | 1 |
| 21 | DJ350A03005 | Schieberegler | 1 |
| 22 | GB845-85ST4.8× 16 | Kreuzschlitz-Blechschraube mit Linsenkopf | 2 |
| 23 | 31503034 | Abdeckplatte | 1 |
| 24 | 31503038 | Gestell | 1 |
| 25 | DJ350A03001 | Führungsträger-Extrusion | 1 |
| 26 | DJ350A03003 | Druckplatte | 1 |
| 27 | GB70-85 M5×6 | Innensechskant-Satz Säulenkopfschraube | 2 |
| 28 | DJ31703113 | Gang | 1 |
| 29 | DJ350A03007 | Welle für Getriebe | 1 |
| 30 | 31503014B | Führungsträgersystem | 1 |
| 31 | GB845-85 ST4.8×22 | Kreuzschlitz-Blechschraube mit Linsenkopf | 2 |
| 32 | DJ350A03009 | Feste Stange | 1 |
| 33 | DJ315S03012A-2 | Führungswelle | 4 |
| 34 | GB77-85 M6×12 | Innensechskant-Stellschraube | 1 |
| 35 | GB77-85 M6×8 | Innensechskant-Stellschraube | 6 |
| 36 | GB/T278-89 80027 | Lager | 6 |
| 37 | DJ315S03012A | Drei-Rollen-Führungsgehäuse | 2 |
| 38 | DJ315S03012A-3 | Schaft für Pilot | 2 |
| 39 | 31504018 | Einstellknopf zum Verriegeln | 2 |
| 40 | DJ350A04008 | Oberes Rad | 1 |
| 41 | GB/T276-94 6202-2Z | Lager | 4 |
| 42 | GB14-88 M8×100 | Flachkopfschraube mit Vierkantansatz | 1 |
| 43 | 31504015 | Bürstenleiste | 1 |
| 44 | 31504014 | Distanzbuchse | 1 |
| 45 | GB6177-86 M8 | Sechskant-Flanschmutter | 1 |
| 46 | GB894.1-86 12 | Sicherungsring für Welle | 1 |
| 47 | 31504012 | Spannrad | 1 |
| 48 | GB/T278-89 6001-2Z | Kugellager | 2 |
| 49 | 31504013 | Schiebewelle | 1 |
| 50 | CK-5 | Schalten | 1 |
| 51 | DJ31703008 | Nocken | 1 |
| 52 | DJ31703009 | Distanzbuchse | 1 |
| 53 | DJ350A05002 | Lamello-Stecker | 1 |
| 54 | 31503006 | Einstellknopf | 1 |
| 55 | GB6172-86 M8 | Dünne Sechskantmutter | 2 |
| 56 | DJ38003004-01 | Gewindebolzen | 1 |
| 57 | DJ38003002 | Spannungspfanne | 1 |
| 58 | GB6173-86 M20× 1,5 | Sechskantmutter | 1 |
| 59 | DJ31703010 | Sitz für Schnellspannwelle | 1 |
| 60 | DJ38003007 | Schnellspannwelle | 1 |
| 61 | GB6172-86 M10 | Dünne Sechskantmutter | 1 |
| 62 | TJ315B03002-1 | Feststellgriff | 1 |
| 63 | GB6170-86 M10 | Sechskantmutter | 1 |
| 64 | 31503008-2 | Einstellknopf | 1 |
| 65 | 31503008-1 | Kappe | 1 |
| 66 | GB5783-86 M8x45 | Sechskantschraube | 1 |
| 67 | GB5783-86 M8x 16 | Sechskantschraube | 8 |
| 68 | GB97.1-85 8 | Waschmaschine | 16 |
| 69 | 31503007 | Flügelmutter | 5 |
| 70 | GB5783-86 M6X10 | Sechskantschraube | 4 |
| 71 | GB97.1-85 6 | Waschmaschine | 38 |
| 72 | RWL1000F0217 | Riemenscheibenmotor (rechts) | 1 |
| 73 | DT/SB030 | Feststellknopf | 1 |
| 74 | DJ200030407A | Frühling | 1 |
| 75 | DJ250A03016B-2 | Basis des Einstellknopfes | 1 |
| 76 | GB5783-86 M8×55 | Sechskantschraube | 1 |
| 77 | DJ350A04003 | Lagerbolzen unten | 1 |
| 78 | 31604006 | Sauganschluss | 1 |
| 79 | DJ350A04009 | Untere Sitzführung | 1 |
| 80 | DJ315B03024 | Sicherungsstift | 1 |
| 81 | RWL1000F0216 | Riemenscheibenmotor (links) | 1 |
| 82 | YYL8024EV-T | Motor | 1 |
| 83 | DJ315D03001 | Nuss | 1 |
| 84 | TJ31502012 | Handrad | 1 |
| 85 | DJ350A02003 | Welle für Getriebe | 1 |
| 86 | TJ31503014 | Gang | 2 |
| 87 | DJ315B02008 | Feststellgriff | 1 |
| 88 | DJ31505007 | Fest plattiert | 2 |
| 89 | DJ350A02002 | Tischzapfen | 2 |
| 90 | DJ350A02100 | Tischzapfen unten | 1 |
| 91 | DJ350A02006 | Zeiger | 1 |
| 92 | GB818-85 M4×6 | Kreuzschlitz-Flachkopfschraube | 1 |
| 93 | GB5783-86 M6X10 | Sechskantschraube | 4 |
| 94 | GB/T801-98 M8×90 | Flachkopfschraube mit Vierkantansatz | 2 |
| 95 | DJ350A02001F | Tisch | 1 |
| 96 | 31502009 | Tabelleneinlage | 1 |
| 97 | DJ315S02001-16 | Flügelmutter | 2 |
| 98 | DJ315S02001-18 | Kappe | 2 |
| 99 | DJ315S02001-09 | Zaunhalterung | 1 |
| 100 | GB/T801-98 M6×50 | Flachkopfschraube mit Vierkantansatz | 2 |
| 101 | TJ250C04003A | Zaun | 1 |
| 102 | DJ315S02001-05 | Druckplatte | 1 |
| 103 | TJ315FA04002C | Zaunträger | 1 |
| 104 | RTS250G04012 | Kunststoff-Druckplatte | 1 |
| 105 | GB845-85 ST3.5×9.5 | Kreuzschlitz-Blechschraube mit Linsenkopf | 2 |
| 106 | RTS250G04011 | Nocken | 1 |
| 107 | RTS250G06011-1 | Handhaben | 1 |
| 108 | DJ315S02001-20 | Befestigungsplatte | 1 |
| 109 | DJ315S02001-08 | Welle | 1 |
| 110 | RTS250G06010 | Zeiger | 1 |
| 111 | GB70-85 M5X12 | Innensechskant-Satz Säulenkopfschraube | 2 |
| 112 | RTS250G04002-2 | Abdeckplatte rechts | 1 |
| 113 | DJ350A04010A | Zaunträgerprofil | 1 |
| 114 | 31502015 | Flügelschraube | 4 |
| 115 | RTS250G04002-1 | Abdeckplatte links | 1 |
| 116 | TJ25003004A-2 | Handhaben | 2 |
| 117 | TJ25003004A-1 | Handrad | 2 |
| 118 | 31504019 | Einstellring | 1 |
| 119 | DJ350A04006A | Welle für Riemenspannung | 1 |
| 120 | GB818-85 M4×35 | Kreuzschlitz-Flachkopfschraube | 4 |
| 121 | DJ31705002 | Mikroschalterabdeckung | 2 |
| 122 | HY50 | Mikroschalter | 2 |
| 123 | RWLD0120 | Mikroschalterbox | 2 |
| 124 | GB6170-86 M4 | Sechskantmutter | 8 |
| 125 | GB862.1-87 3 | Sicherungsscheibe | 4 |
| 126 | GB845-85 ST3.5×9.5 | Kreuzschlitz-Blechschraube mit Linsenkopf | 2 |
| 127 | DJ350A04002 | Klingenschutz | 1 |
| 128 | DJ35003003 | Gummireifen | 2 |
| 129 | Z/813 | Dreieckgürtel | 1 |
| 130 | DJ350A05001GA/2780×12,5×0,5 4T.PI | Klinge | 1 |
| 131 | GB818-85 M5×12 | Kreuzschlitz-Flachkopfschraube | 2 |
| 132 | DJ350A04008 | Unteres Rad | 1 |
| 133 | DJ315S03014 | Distanzbuchse | 2 |
| 134 | 31504020W | Pully | 1 |
| 135 | GB93-87 6 | Federscheibe | 3 |
| 136 | GB6173-86 M20× 1,5 | Sechskantmutter | 1 |
| 137 | GB93-87 20 | Federscheibe | 1 |
| 138 | GB889-86 M5 | Kontermutter | 2 |
| 139 | TYA010010 | Knopf | 2 |
| 140 | DJ31703026 | Slice einfügen | 2 |
| 141 | GB818-85 M4×12 | Kreuzschlitz-Flachkopfschraube | 4 |
| 142 | GB6170-86 M5 | Sechskantmutter | 4 |
| 143 | DJ315B02006-4 | Scharnierbolzen | 1 |
| 144 | DJ315B03015 | Verriegeln Sie den Knopf | 1 |
| 145 | GB5783-86 M6X16 | Sechskantschraube | 1 |
| 146 | GB/T1792 A16 | Schmetterlingsscheibe | 1 |
| 147 | GB/T96.2 6 | Waschmaschine | 1 |
| 148 | DJ315B02006-1 | Winkelmesser | 1 |
| 149 | DJ315B02006-3A | Führungsstange | 1 |
| 150 | GB894.1-86 16 | Sicherungsring für Welle | 1 |
| 151 | RWL1000F0212 | Ärmel | 1 |
| 152 | RWL1000F0213A | Frühling | 1 |
| 153 | GB77-85 M6×10 | Innensechskant-Stellschraube | 2 |
| 154 | GB/T1096/4×80 | Schlüssel | 1 |
VEVOR®
TOUGH TOOLS, HALF PRICE
Technisch Support- und E-Warranty-Zertifikat
