GEBRUIKSAANWIJZING HBS350 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt

geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te verifiëren voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

MODEL : HBS 350

Dit is het origineel instructie, lees alles alstublieft handmatig instruct voorzichtig voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van I product moet onderworpen zijn aan de product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zuller opnieuw informeren als er technologie of software is updates over product.

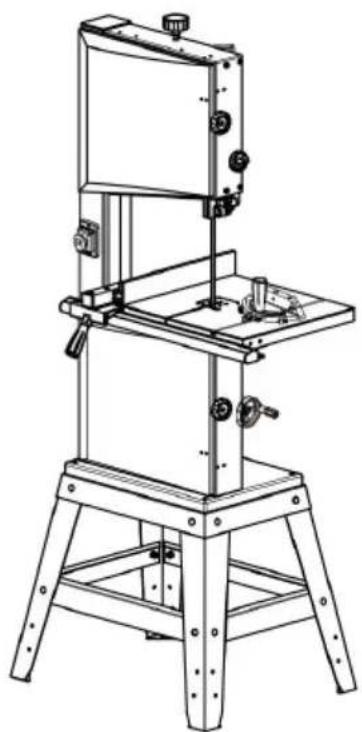

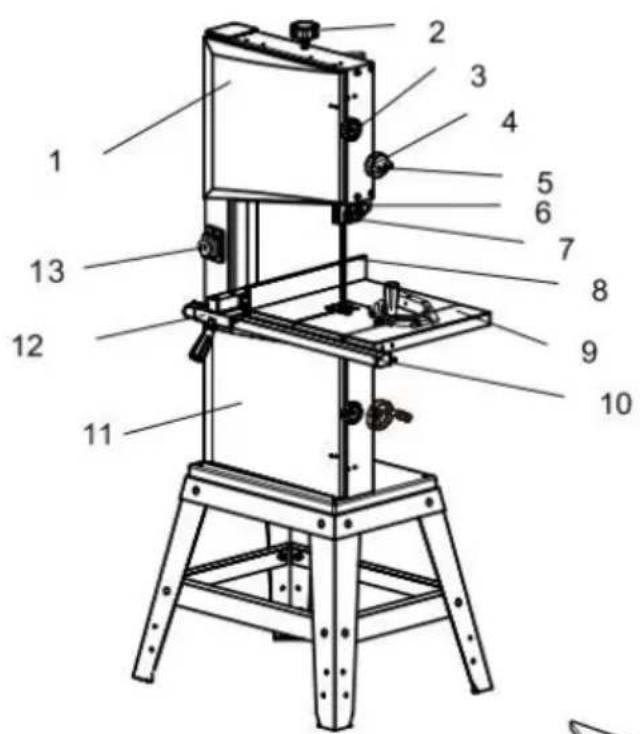

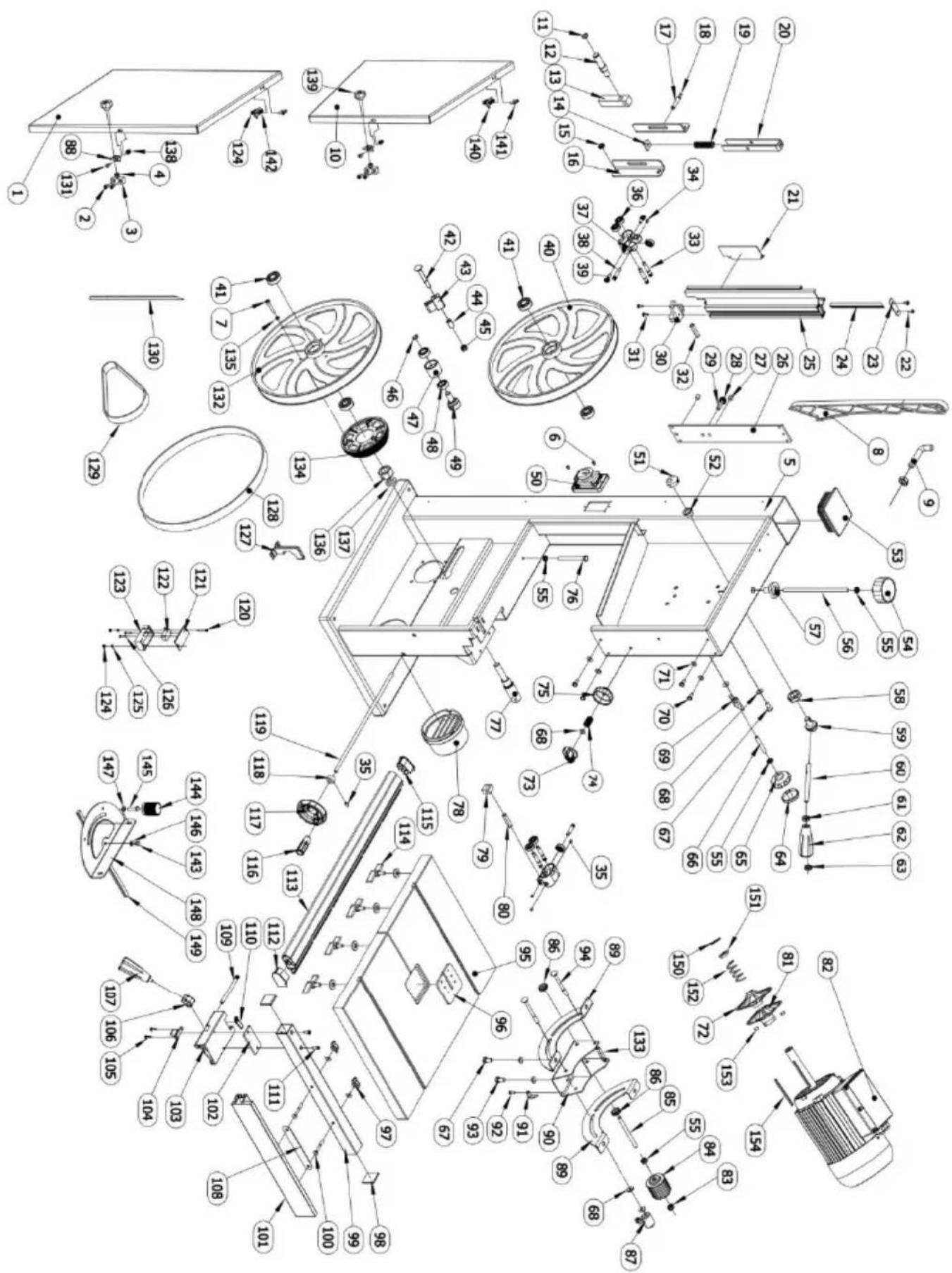

COMPONENTS AND PARTS(STANDARDDELIVERY)

ONDERDEELNR.	BESCHRIJVING
1	Bovenste Huisvesting Deur
2	Instelling Knop voor band Zaag Bladspanning
3	Draai-Slot Bevestigingsmiddel, Huisvesting Deur
4	Instelling Knop voor mes Bewaker
5	Instelling Knop voor vergrendeling Blad Bewaker
6	Blad Bewaker
7	Bovenste blad Gids
8	Lintzaag Blad
9	Zaagtafel
10	Hek gids Extrusie, gegradueerd
11	Lager Huisvesting Deur
12	Scheur Schutting

13	Aan/uit schakelaar met noodstop
14	Snel Uitgave Hendel voor lintzaag Blad
15	Instelling Knop voor bladvolging Aanpassing
16	Instelling Knop voor het draaien van de tafel Aanpassing
17	Motor
18	Machine Baseren
19	Stof Extractie Haven
20	Instelknop voor aandrijfriem
21	Mijter
22	Tafel Invoegen
23	Staande kast
24	Duwstok

TABLE OF CONTENTS

PLEASE READ FIRST!

Deze operationele instructies hebben is geschreven om het te maken gemakkelijker voor u, de gebruiker, om te leren hoe deze te bedienen machine En naar Doen Dus veilig. Deze instructies moeten als volgt worden gebruikt:

• Lees deze instructies voor gebruik. Besteed speciale aandacht aan de veiligheid informatie.
• Deze operationeel instructies Zijn in de bedoeling voor mensen met ba technische kennis met betrekking tot de werking van een machine zoa deze of soortgelijke elektrische gereedschappen. Onervaren personen zijn sterk geadviseerd om deskundig advies en begeleiding in te winne bij een ervaren persoon voordat u dit bedient machine.
• Bewaar alle documenten die bij dit document zijn geleverd. machine voor toekomstige referentie. Bewaar uw aankoopbewijs voor het geval dat van een toekomstige garantie claim.
• Dit machine moeten niet zijn verkocht of uitgeleend aan iemand anders zonder wezen vergezeld door iedereen meegeleverde machinedocumentatie.
• De fabrikant gaat ervan uit Nee aansprakelijkheid voor elk schade veroorzaakt door het verwaarlozen van deze gebruiksaanwijzing.
  Informatie in deze instructies is gemarkeerd als onder:

	Waarschuwing - Om de risico van blessure, gebruiker moeten lezen instructies handleiding zorgvuldig door.
~	Wisselstroom
	Dit symbool, geplaatst voor ea veiligheid opmerking, geeft aan A vriendelijk van voorzorgsmaatregel, waarschuwing of gevaar . Deze waarschuwing negeren kunnen leiden tot een ongeluk. Om de risico op letsel, brand of elektrocutie, Alsjeblieft volg altijd de aanbeveling getoond onderstaand .Gevaar!Risico op persoonlijk letsel of schade aan het milieu! Risico van elektrisch schok! Risico op persoonlijk blessure door elektrisch schok!
	Verstrengeling gevaar! Risico op persoonlijk blessure door lichaam onderdelen of kleertjes wordt aangetrokken in de roterende zaag blad
	Voorzichtigheid! Risico van materiaal schade.
	Let op: Extra informatie.
	Waarschuwing- Zorg ervoor dat u gehoorbeschermers draagt wanneer gebruik makend van dit product.
	Waarschuwing- Zorg ervoor dat u een oogbescherming draagt beschermers wanneer met behulp van dit product.
	Waarschuwing- Zorg ervoor dat u handschoenen draagt wanneer met behulp van dit product.
	Dit product is van beschermingsklasse II. Dat middelen Het is uitgerust met versterkt of verdubbeld isolatie.
	Informatie over verwijdering: Dit is product is onderworpen naar de voorraad vanEuropese Richtlijn 2012/ 19/ EG . De symbool tonen A wieltje bak is doorkruist geeft aan dat de product vereist aparte afvalinzameling in de Europese Unie. Dit geldt voor de product en alle accessoires gemarkeerd met dit symbool. Producten als zodanig gemarkeerd mag niet weggegooid worden met geen huishoudelijk afval, Maar moet worden genomen naar A inzamelpunt voor recycling van elektrische apparaten En elektronisch apparaten

SAFETY

WAARSCHUWING : Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze lintzaag zijn geleverd. Als u niet alle veiligheidswaarschuwingen, instructies, illustraties en

specificaties opvolgt, instructies hieronder vermeld kan resulteren bij elektrische schokken, brand en/of serieus blessure.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik

Algemeen Veiligheidswaarschuwingen voor elektrisch schap - Werk Gebied Veiligheid

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden uitnodiging ongelukken.
• Niet bedienen elektrisch gereedschap in explosieve atmosferen, zoals als in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken Dat kan stof doen ontbranden of dampen.
• Houd kinderen en byst anders weg terwijl u een elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliezen.

Algemeen Veiligheidswaarschuwingen voor elektrisch

gereedschap - Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook . Gebruik geen adapterstekkers met geaarde elektrische gereedschappen.
  Ongewijzigde stekkers en bijpassende stopcontacten zullen risico verminderen van elektrisch schok.
• Voorkomen lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatoren, bereiken en koelkasten. Er is een verhoogd risico van elektrisch schok als je lichaam is geaard of geaard.
• Niet blootstellen elektrisch gereedschap aan regen of natte omstandigheden. Water binnenkomen een elektrisch gereedschap zal verhogen het risico op een elektrische schok.
• Misbruik het snoer niet. Nooit . gebruik de koord voor dragen,trekken het elektrisch gereedschap loskoppelen. Houd het snoer uit de buurt van hitte, olie en scherpe randen. of verhuizen onderdelen. Beschadige of in de knoop geraakte snoeren vergroten het risico op elektrische schokken. schok.

- Bij het bedienen van een elektrisch gereedschap buitenshuis, gebruik een verlengsnoer koord geschikt voor Buitengebruik. Gebruik van een snoer dat geschikt is voor buitengebruik vermindert de risico van elektrische schok.

- Als u een elektrisch gereedschap gebruikt in een vochtige omgeving locatie is onvermijdelijk, gebruik A resterend stroomvoorziening (RCD) beveiligd. Gebruik van een Aardlekschakelaar vermindert het risico op een elektrische schok.

Algemeen Veiligheidswaarschuwingen voor elektrisch

gereedschap - Persoonlijke veiligheid

a) Blijf alert, let op wat je doet en gebruik gewone zin wanneer het bedienen van een elektrisch gereedschap. Doen geen gebruik maken van een elektrisch gereedschap terwijl Jij zijn moe of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen elektrisch gereedschap kan leiden tot serieus persoonlijk blessure.

- Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. bescherming.Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, harde hoeden of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, zullen verminderen persoonlijk letsel.

- Voorkom onbedoeld starten. Zorg voor de schakelaar staat in de uit-positie voordat u het aansluit op de stroombron en/of de batterij inpakken, plukken omhoog of het dragen van het gereedschap. Drager elektrisch gereedschap met uw vinger op de schakelaar of het aanzett van de stroom elektrisch gereedschap dat de schakelaar aan heeft nodigt uit tot ongelukken.

- Verwijder alle aanpassingen sleutel of moersleutel voordat u het elektrische gereedschap inschakelt op.A moersleutel of sleutel links bevestigd aan een roterend onderdeel van de elektrisch gereedschap kunnen resultaat in persoonlijk letsel.

• Reik niet te ver. Zorg voor een goede voetpositie en evenwicht. bij alle keer. Hierdoor is een betere controle over het elektrische gereedschap mogelijk onverwacht situaties.
• Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar Enkleding uit de buurt van bewegende onderdelen. Losse kleding, sierade of lange haar kan gevangen worden in bewegend onderdelen.
• Indien er voorzieningen aanwezig zijn voor de aansluiting van stofafzuiging enverzamelfaciliteiten, zorg ervoor dat deze op elkaar zijn aangesloten en correct worden gebruikt gebruikt. Het gebruik van stofafzuiging kan Verminder stofgerelateerde gevaren.
• Laat de vertrouwdheid die ontstaat door veelvuldig contact niet toenemen. gebruik van gereedschap je toestaan reafgenoegzaam worden en de principes van gereedschapsveiligheid negeren. Een onzorgvuldige handeling kan ernstige gevolgen hebben binnen een fractie van een seconde een verwonding oplopen.

Elektrisch gereedschap Gebruik en Zorg

• a) Forceer het elektrische gereedschap niet. Gebruik de juiste elektrisch gereedschap voor uwepassing. Het juiste elektrische gereedschap zal het doen werk beter en veiliger bij de tarief waarvoor het is ontworpen.
• Niet doen Gebruik het elektrische gereedschap als de schakelaar doet niet draai op En uit. Ellelektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk En moeten zijn gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat het maken van een aanpassingen, het verwisselen van accessoires of het opbergen van elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat de machine start. elektrisch gereedschap per ongeluk.

• Inactief opslaan elektrisch gereedschap buiten bereik van kinderen En Doen niet toestaan personen die niet bekend zijn met het elektrische gereedschap of deze instructies bedienen het elektrisch gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van ongetraind gebruikers.

• Behouden elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen. onderdelen, breuk van onderdelen en elke andere toestand die kan de werking van elektrisch gereedschap beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is. voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap gereedschap met scherpe snijkanten zijn minder waarschijnlijk naar binden En Zijn gemakkelijker naar controle.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere handelingen dan die bedoeld kon resulteren in een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van vuil. olie vet. Gladde handgrepen en grijpende oppervlakten doen niet toestaan veilige bediening en controle van het gereedschap in onverwachte situaties.

Dienst

- Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur gebruik makend van alleidentiek vervanging onderdelen. Dit zal ervoor zorgen dat de veiligheid van de stroomvoorziening gewaarborgd is. gereedschap is onderhouden.

1. Gespecificeerde voorwaarden van Gebruik

- De machine is geschikt voor het zagen van hout, houtafgeleide materialen enkunststoffen. Snijd rond materiaal niet dwars op zijn longitudinale as zonder geschikte mallen of bevestigingen. De een roterend zaagblad kan de werkstuk. Bij het zagen van dun materiaal da op de rand ligt, is een geschikte gids moeten zijn Wordt gebruikt voor stevige ondersteuning.

- Elk ander gebruik is niet zoals gespecificeerd. De fabrikant is niet aansprakelijk voor elk schade veroorzaakt door niet gespecificeerd gebruik .

- Wijziging van de machine of gebruik van onderdelen niet goedgekeurd door de apparatuurfabrikant kan onvoorziene schade veroorzaken!

2. Algemene veiligheid Informatie

- Bij het gebruik van dit gereedschap dient u de volgende veiligheidsinstructies in acht te nemen : het risico op persoonlijk letsel of materiële schade uitsluiten schade.Alstublieft Ook observe de speciale veiligheidsinstructies in de respectievelijk hoofdstukken.

- Indien van toepassing, volg de wettelijke richtlijnen of voorschriften ter voorkoming van ongevallen met betrekking tot het gebruik van band zagen.

Algemeen gevaren!

- Houd uw werkplek opgeruimd Een rommelige werkplek is een uitnodiging voor ongelukken.

- Wees alert.Weet wat je doet. Ga met reden aan de slag.Doe gereedschap niet bedienen terwijl onder invloed van drugs, alcohol of medicijnen. Houd rekening met de omgevingsomstandigheden: zorg dat het werkgebied goed verlicht is.

- Voorkom ongunstige lichaamshoudingen. Zorg voor een stevige ondergrond en blijf jouw evenwidet allen tijde.Bij het werken met lange voorraden gebruik geschikt ondersteunt.

- Doen Gebruik het gereedschap niet in de buurt van ontvlambare stoffe vloeistoffen of gassen.

- De zaag mag alleen worden gestart en bediend door personen vertrouwd met lintzagen en die zich te allen tijde bewust zijn van de gevaren die verband houden met de werking van een dergelijk gereedschap.

- Houd omstanders, met name kinderen, buiten de gevarenzone. Personen onder 18 jaar oud zal Gebruik deze tool alleen in de cursus van huheroepsopleiding, onder toezicht van een instructeur.

- Doen niet andere personen toestaan het gereedschap of de stroom aan te raken kabel terwijl Het is rennen.

- Doen gereedschap niet overbelasten "C gebruik het alleen binnen de prestatie bereik Het is ontworpen voor (zie "Technische specificaties ").

Gevaar ! Risico van Elektrisch Schok !

- Doen Stel het gereedschap niet bloot aan regen.

- Niet doen bedienen hulpmiddel in vochtig of nat omgeving.

- Voorkom lichamelijk contact met geaarde voorwerpen zodiatoren, leidingen, kooktoestellen en koelkasten bij het gebruik van dit gereedschap.

- Doen niet Gebruik de stroomkabel voor welk doel dan ook Het is niet bedoeld voor.

Risico op persoonlijk verwonding en verplettering door

verhuizen onderdelen!

- Doen het gereedschap niet bedienen zonder geïnstalleerde bewakers.

- Altijd Houd voldoende afstand tot de lintzaag blad. Gebruik geschikte voedingshulpmiddelen indien nodig.

- Houd voldoende afstand om componenten aan te drijven wanneer u d gereedschap gebruikt. Probeer niet om het lintzaagblad te stoppen door duwen het werkstuk tegen zijn kant.

- Zorg ervoor dat het gereedschap is losgekoppeld van de stroomvoorziening voordat u het gebruikt. onderhoud. Zorgen bij het inschakelen (bijvoorbeeld na onderhoud) geen gereedschap of losse onderdelen achterblijven of in het gereedschap.

- Schakel de stroom uit als het gereedschap is niet gebruikt.

stilstand!

Draag handschoenen bij het verwisselen van snijgereedschap.

Risico op terugslag (werkstuk) wordt gevangen door de

lintzaag mes en gegooid tegen de (beheerder )!

• Doen werkstukken niet vast laten lopen.
• Dunne of dunwandige werkstukken alleen met fijnvertanding zagen zaag messen. Gebruik altijd scherpe lintzaag messen.
• Controleer bij twijfel het werkstuk op vreemde voorwerpen (bijvoorbeeld spijkers of schroeven).
• Snij alleen materiaal van afmetingen die een veilige en zekere werking mogelijk maken vasthouden tijdens het zagen. Snijd nooit meerdere werkstukken tegelijk en ook geen bundels met daarin meerdere individuele stuks. Risico op persoonlijk letsel als individuken worden gevangen door de lintzaag blad onbeheerst .

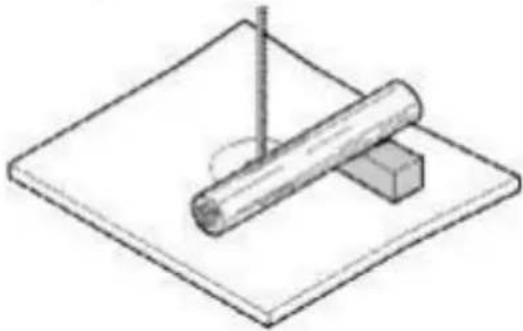

• Bij het snijden ronde voorraad, gebruik een geschikte mal om te voorkomen dat het werkstuk draaien.

Verstrengeling gevaar !

Zorg ervoor dat geen enkel lichaamsdeel of kleding kan zijn gevangen En getrokken in door roterende componenten (geen stropdassen, geen loszittende kleding; bevatten lange haar met haarnetje).

Zaag nooit werkstukken die de volgende stoffen bevatten materialen:

-Touwen
-Snaren
-Koorden
-Kabels
-Draden

bescherming versnelling!

• Draag gehoor bescherming.
• Draag een veiligheidsbril.
• Draag stof masker.
• Draag geschikte werkkleding.
• Bij het buiten werken is het dragen van antislip schoenen zijn aanbevolen.

Risico op letsel door houtstof inademen !

Stof van bepaalde houtsoorten (eik, beuk, es) kan kanker veroorzaken als u het inademt. Werk alleen met een geschikte stofafzuiger die op de zaag is aangesloten.

Gevaar dat ontstaat door wijziging van de machine, of gebr

van

onderdelen die niet getest en goedgekeurd zijn door de fabrikant de apparatuur!

Monteer het gereedschap strikt volgens deze instructies. Gebruik alleen onderdelen goedgekeurd door de fabrikant van de apparatuur. Gebruik alleen gereedschap (lintzaag)

Doen geen verandering onderdelen.

Gevaar gegenereerd door gereedschap gebreken!

- Houd gereedschap en accessoires bij de hand in goede staat repareren. Volg de onderhoudsinstructies op. Controleer het gereedschap op mogelijke schade voordat u het gaat repareren. gebruik:

• Voordat u het gereedschap gebruikt, moeten alle veiligheidsvoorzieningen, beschermingsvoorzieningen of lichtjes beschadigde onderdelen moeten gecontroleerd op goede werking als gespecificeerd.
• Controleer of alles klopt bewegend onderdelen werken goed en doen niet jam. Alles onderdelen moeten correct geïnstalleerd zijn en aan alle voorwaarden voldoen noodzakelijk voor de juiste werking van het gereedschap.
• Beschadigde beschermingsapparaten of onderdelen moeten gerepareerd worden of vervangen door een gekwalificeerde specialist. Heb beschadigde schakelaars vervangen door een dienst midden. Gebruik het gereedschap niet als de schakelaar niet in het midden kan worden gezet. worden gedraaid OP of UIT . Houd handgrepen vrij van olie En vet.

3. Symbolen op de Machine

Gevaar! Het negeren van de volgende waarschuwingen kan lei

tot ernstige

persoonlijk letsel of materiële schade.

Lezen instructies.

Lintzaagblad looprichting .

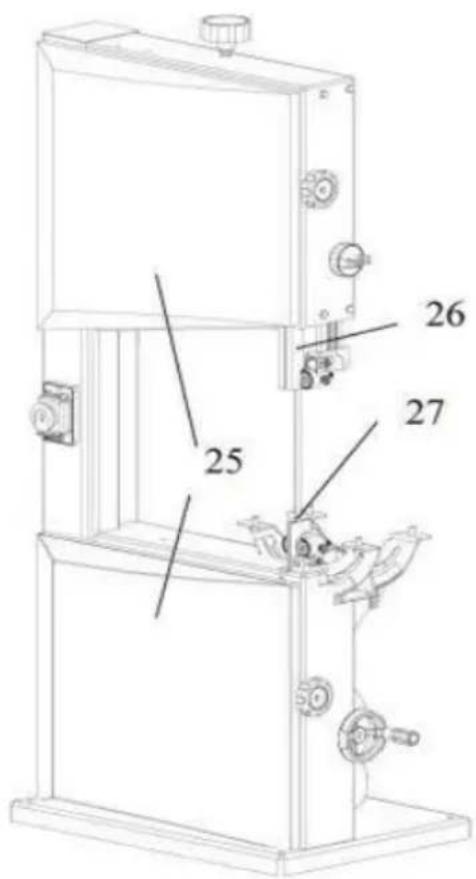

10. Veiligheid Apparaten

25 26 27

Bovenste blad Bewaker

- De De bovenste zaagbladbescherming (26) beschermt tegen onbedoeld contact met het zaagblad en tegen rondvliegende spanen. Om het bovenste zaagblad te beschermen tegen bewaken Zorg voor voldoende bescherming tegen contact met de band zaag mes het altijd zo dicht mogelijk bij elkaar worden geplaatst naar het werkstuk (max.afstand 3mm).

Onderste blad Bewaker

- De onderste mesbescherming (27) beschermt tegen onbedoeld contact met de zaag blad.

- De onderste beschermkap moet altijd s zijn in plaats en bedek de band zaag blad terwijl de lintzaag is rennen.

Huisvesting Deuren

- De behuizingsdeuren (25) beschermen tegen contact met de roterende onderdelen binnenin de machine. Beide behuizingsdeuren moeten zijn gesloten terwijl de machine is in gebruik.

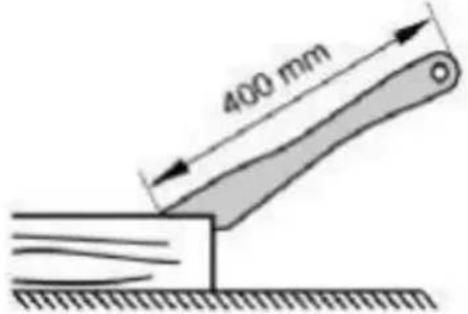

Duwstok

• De duwstok dient als verlengstuk van de hand En beschermt tegen onbedoeld contact met het zaagblad.
• De duwstok moet altijd zijn gebruikt als de afstand tussen band zaagmes en een geleiderail is minder dan 120 mm. Gids de duw stok bij e hoek van 20° ...30° tegen het oppervlak van de zaagtafel.

400 mm

- Wanneer de duwstok is niet heb het gebruikt kan zijn opgeslagen op de duw stok houder voorzien op het frame van de bandzaag. Vervang de duw stok indien beschadigd.

TRANSPORT

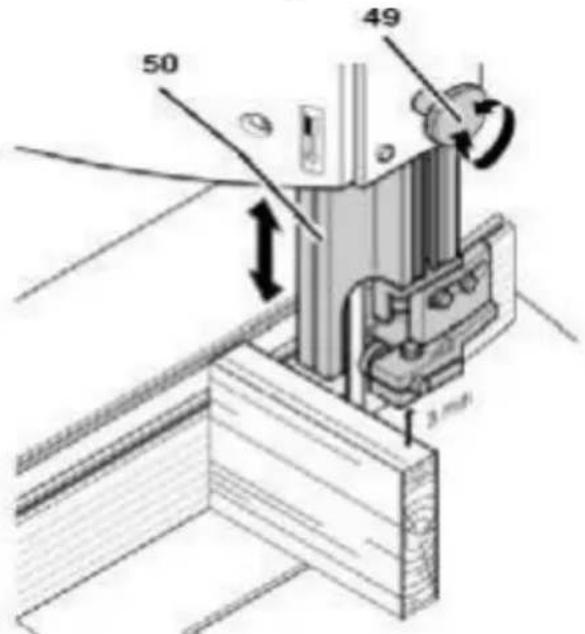

• Set bovenste bladgeleider naar zijn laagste positie .
  ● Verwijderen uitstekende accessoires.
• Gebruik bij verzending de originele verpakking indien mogelijk.

MACHINE DETAILS

Eindmontage en installatie.

Pak de machine uit en controleer op zichtbare schade die tijdens het transport is ontstaan. Als er schade wordt geconstateerd, waarschuw dan onmiddellijk uw dealer.

Deze machine wordt gedeeltelijk gedemonteerd geleverd. Zaagtafel en geleider voor de langsgeleider moeten voor gebruik worden geïnstalleerd.

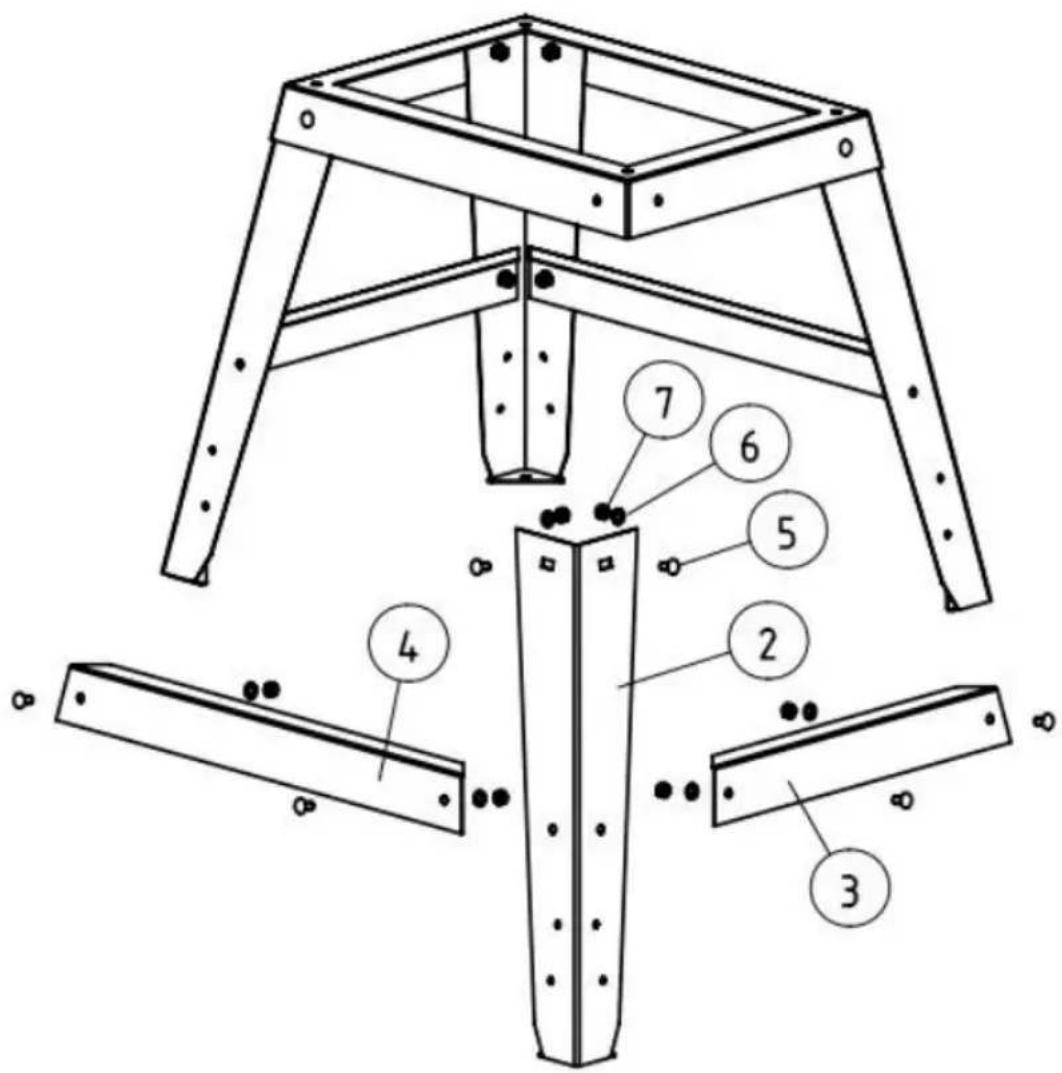

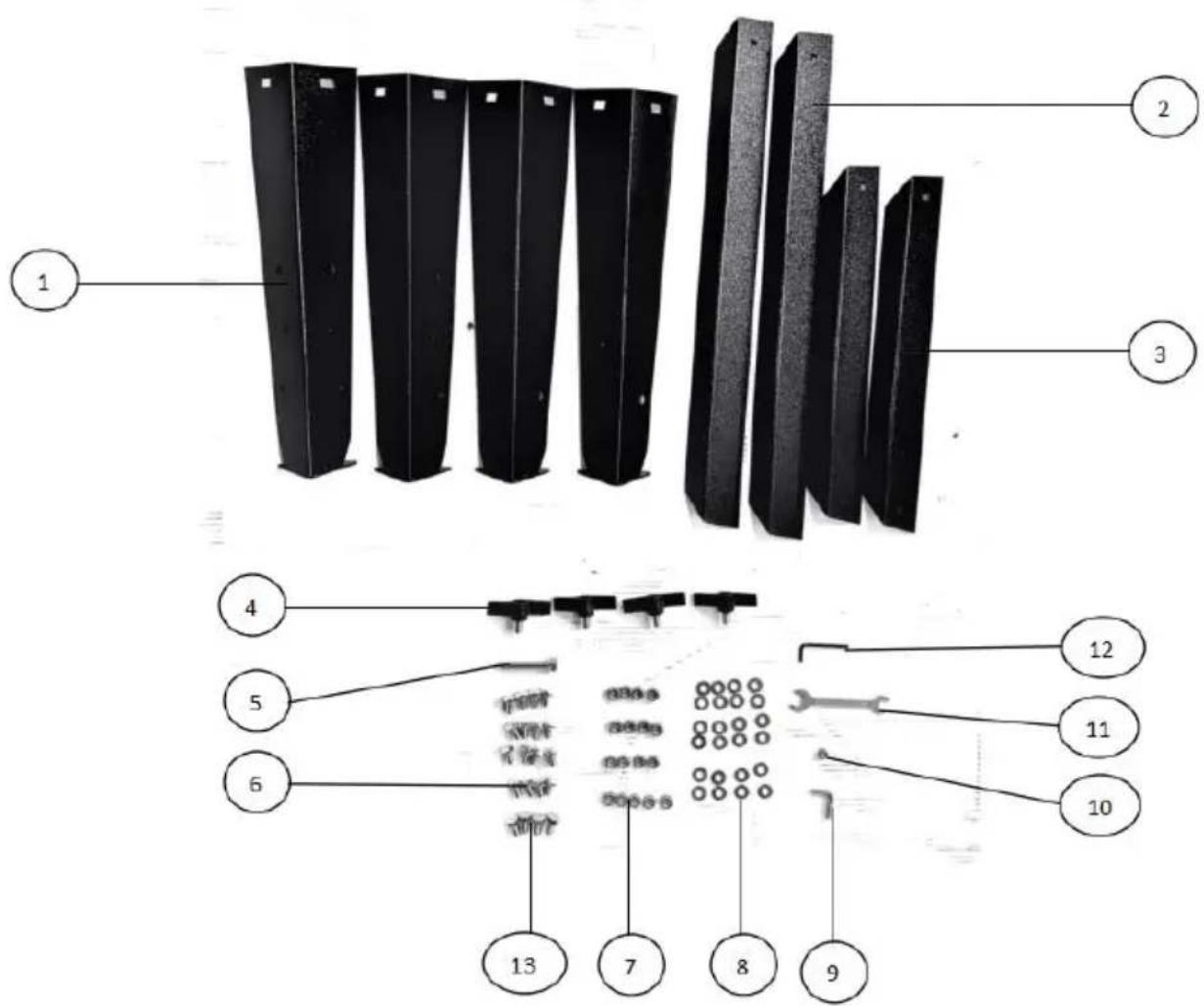

Staande accessoires

ONDERDEELNR.	BESCHRIJVING	Hoeveelheid
1	Been	4
2	Lange verbindingsplaat	2
3	Korte verbindingsplaat	2
4	Duimschroef	4
5	Schroef M8×55	1
6	rijtuigbout M8×16	16
7	Zeskantmoer M8	17
8	Vlakke sluitring 8	24
9	“L” schroef	1
10	Zeskantmoer M6	1
11	Moersleutel	1
12	Inbussleutel SW 3	1
13	Schroef M8×16	4

Montage

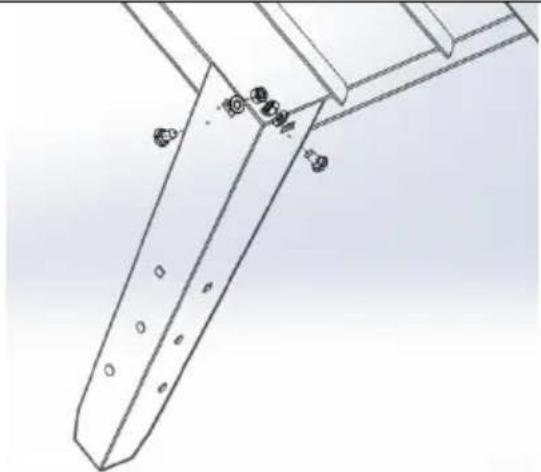

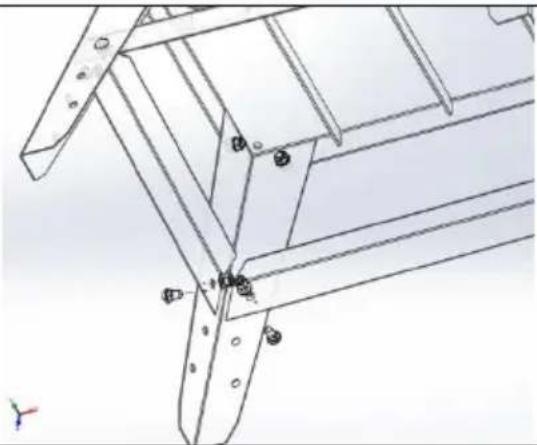

Fit Been (1) naar de basis met 8 wagenbout M8×16(6), 8Platte ring 8 ( 8 ) en 8 Zeskantmoer M 8 ( 7 ).
Fit Lange verbindingsplaat( 2 ) enKorte verbindingsplaat ( 3 ) aan Been ( 1) me wagenbout M8×16(6), 8Platte ring 8 ( 8 en 8 Zeskantmoer M 8 ( 7 ).
De zaagtafel installeren19. Fit eindstop schroef M8×55( 5 ) en zeskantmoer M 8 ( 7 ) aan de onderkant van de laag huis.20. Geleiderzaagtafel boven de lintzaag mes en plaats Het op de tafel tap.21. Bevestig de zaagtafel met vier schroeven M8×16 ( 13 ) en ringen 8 tot ( 8 ) aan de tafel . tap.

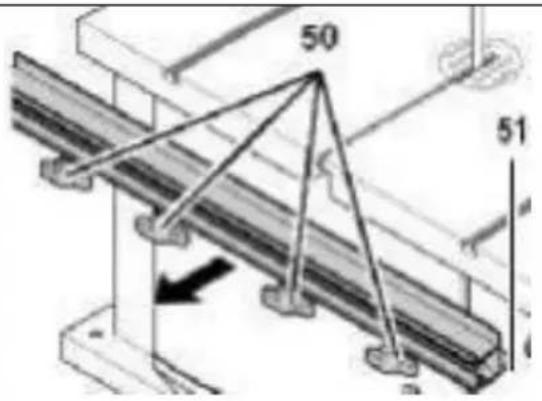

Het installeren van de HekgeleiderExtrusieBevestig de extrusie van de geleider van het hek ( 43 ) met vier vleugelschroeven en ringen naar de zaagtafel.

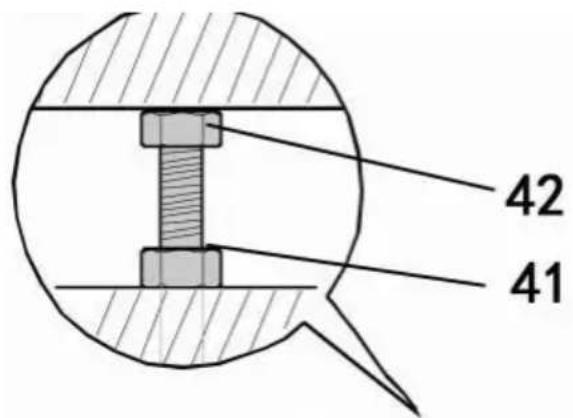

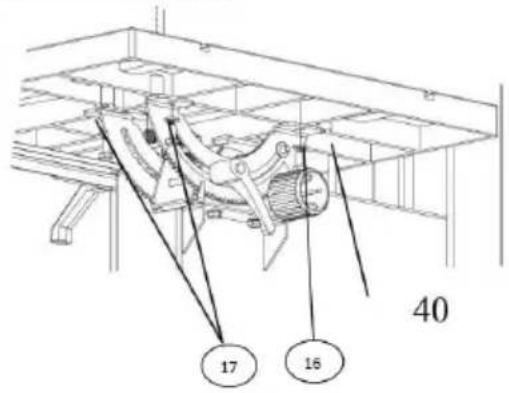

Pas de vlakheid van de tafel aanPas aan door de positie van de Zeskantbout (1,2 ) op het hek .
● Scheur Hek : De rip fence(37)klemmen aan de voorkant van de lintzaagtafel ;De rip fence k zijn gebruikt op beide kanten van d blad.● Mijter Verstekgeleider : De verstekgeleider wordt vanaf de voorkant van de tafel in de gleuf v de tafel gestoken. verstekzaagsneden de verstekgeleider draait naar 60°in beide richtingen Voor 45° en 90°Er worden positieve stops voor verstekzagen meegeleverd.Om een mijn drie hoek:losmaken Draai de hendel (38) vast door hem tegen de klok in te draaien.● Bij het zagen met de verstekgeleider de slothandvat moet zijn stevig vastgedraaid.

Het installeren van de Duwstok Hou

1. Draai een zeskantmoer vast A pet schroef, alles de weg tot de niet-geschroefde deel van de schacht.

2. Draai de dopschroef in het gat op links kant van de band zaag.

3. Zeskantmoer vastdraaien handvast alleen.

4. Hangen duwstok op de dopschroef wanneer niet in gebruik.

Let op: In dit hoofdstuk worden de essentiële

bedieningselementen van de machine worden geïntroduceerd.

De het juiste gebruik van de machine wordt beschreven in hoofdstuk "Bediening". Lees dit hoofdstuk voordat u de voor het eerst zag .

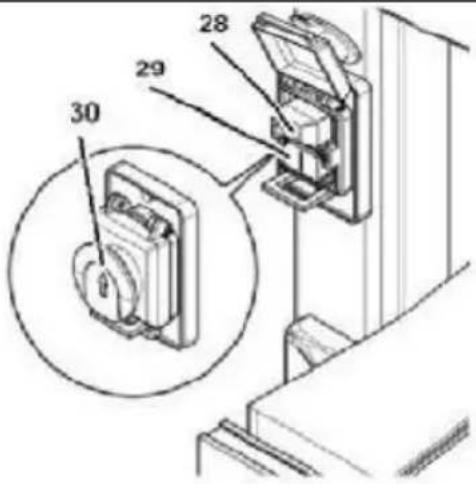

AAN/UIT-schakelaar met noodstop

1. Om te starten = druk op de groene schakelaar knop(29).

2. Om te stoppen = druk op de rode d schakelaar knop(28)of de deksel(30)var de AAN/UIT schakelaar.

3. In het geval van een spanningsuitval onderspanningsrelais schakelt uit. Dit voorkomt dat de machine opstart wanneer de stroom uitvalt is restaurer ed.To opnieuw opstarten,de groene schakelaarknop moeten zijn ingedrukt.

4. de machine start niet omhoog als de macht is restaureren ed.To opnieuw opstarten,de groene schakelaarknop moeten zijn ingedrukt.

28 29 30

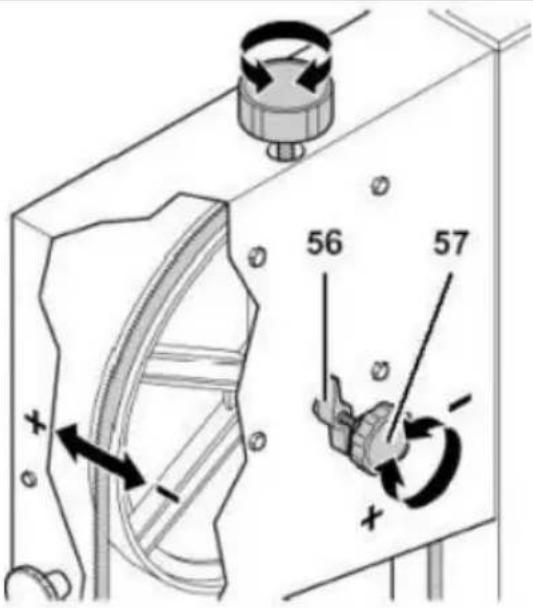

Instelknop voor de spanning van het lintzaagblad19. Met de instelknop (31) wordt de lintzaag b lade spanning wordt gecorrigeerd, indien nodig:20. De instelling draaien knop met de klo mee verhoogt de bladspanning.21. De instelling draaien Door de knop tegen de klok in te draaien , wordt o bladspanning verminderd.

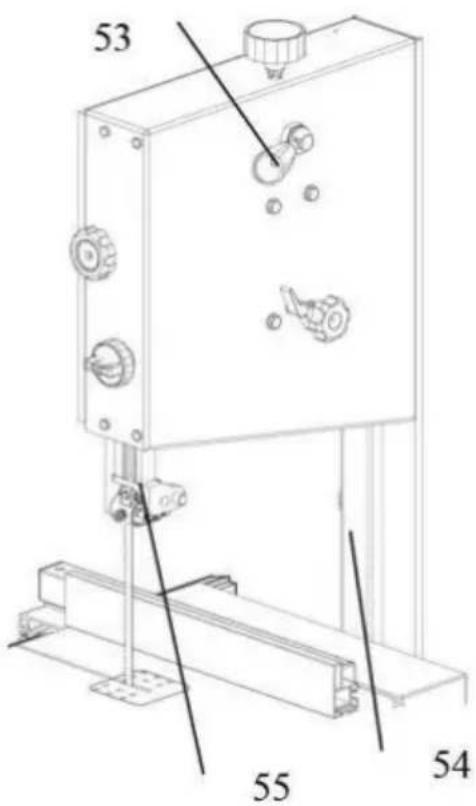

Snel Uitgave HefboomMet de snelontgrendelingshendel (32) kan zaag bladspanning is uitgegeven.

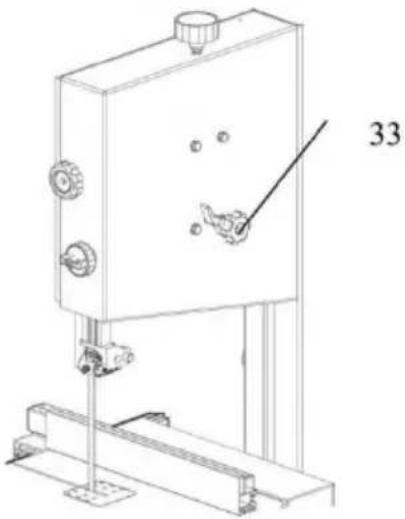

Instelling Knop voor Bladvolging afstelling19. Met de instelknop (33) wordt de kanteling van de bovenste band ingesteld. zaagwiel kan zijn indien nodig aangepast.Dit Tracking - aanpassing is vereist om het mes te hebben loop precies in het midden op rubberen banden van de band zaagwielen .20. Met de klok mee draaien = het mes beweegt naar de achterkant .21. Tegen de klok in draaien = mes bew naar voren .

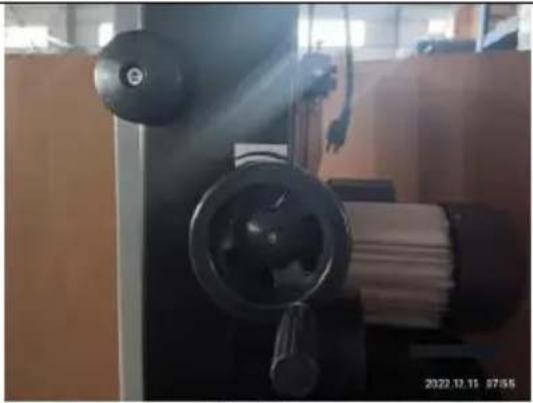

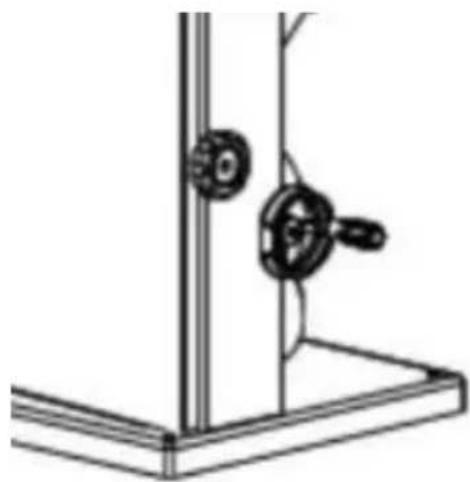

SnelheidsaanpassingDraai het handwiel om de snelheid van d lintzaag:● lage snelheid voor hard hout,kunststof.● hoge snelheid voor iedereen soorten v hout.Met de instelknop (34) wordt de aandrijving De riemspanning is
gecorrigeerd, als nodig● Het draaien van de instellingknop tegen de klok in neemt toe de blad spanning.● Het draaien van de instellingknop rechtsom vermindert de blad spanning.

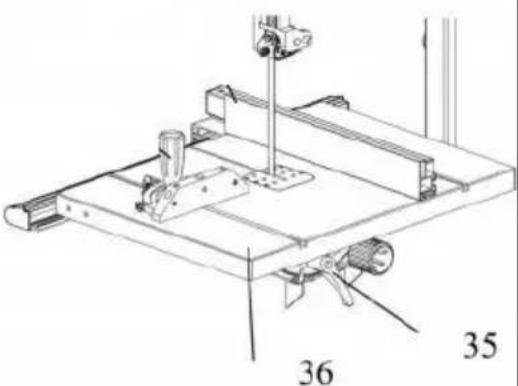

Zaagtafel kantelenNa het losdraaien van de borgschroef (35)kantelt de zaagtafel (36) traploos 45° ten opzichte van het zaagblad.
Het installeren van de Scheur Schutting13. De een scheurhek kan worden gebruik op beide kanten van de mes.Wanneer scheurhek isverplaatst van de ene kant van het zaagblad naar de anders moet extrusie van het hekwerk (44) worden omgekeerd.14. Plaats trekgeleider op de trekgeleidergeleider. Draai het slot vas hefboom (45) van de scheur.

INITIALOPERATION

zijn getroffen

voltooid:

-De zaag is veilig gemonteerd;

-De zaagtafel is led installeren en uitgelijnd;

-De spanning van de V-snaar is gecontroleerd ;

-Veiligheidsvoorzieningen hebben Controleer de zaag. Sluit de zaag aan op het lichtnet .

alleen leveren na alle bovenstaande punten voorbereidingen zijn voltooid! Anders er is een risico op onbedoeld starten van de zaag, die kan oorz ernstig persoonlijk blessure.

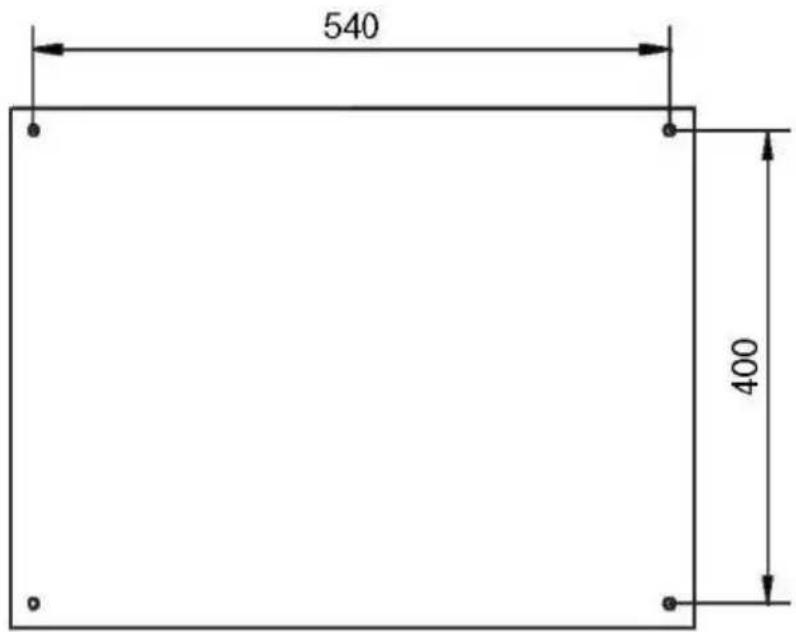

1. Montage

Voor een stevige stand van de zaag moeten op een stabiele ondergrond worden gemonteerd ondersteunend oppervlak:

• Boor 4 gaten in de ondersteunende oppervlak .
• Bevestigingsbouten door de basis steken bord en zeker het met noten
• Optimaal werken hoogte en stabiliteit worden geboden door de stalen standaard, die al voorbereid is voor het monteren van de zaag. Informa betreffende de montage van de standaard is gegeven in het add- end aan deze operationele instructies.

540 400

2. De zaagtafel uitlijnen

De zaagtafel moet zijn uitlijnen d in twee vliegtuigen

-Zijwaarts, zodat het mes precies in het midden loopt de tafel invoegen;

-Bij rechte hoeken ten opzichte van de band zaag blad.

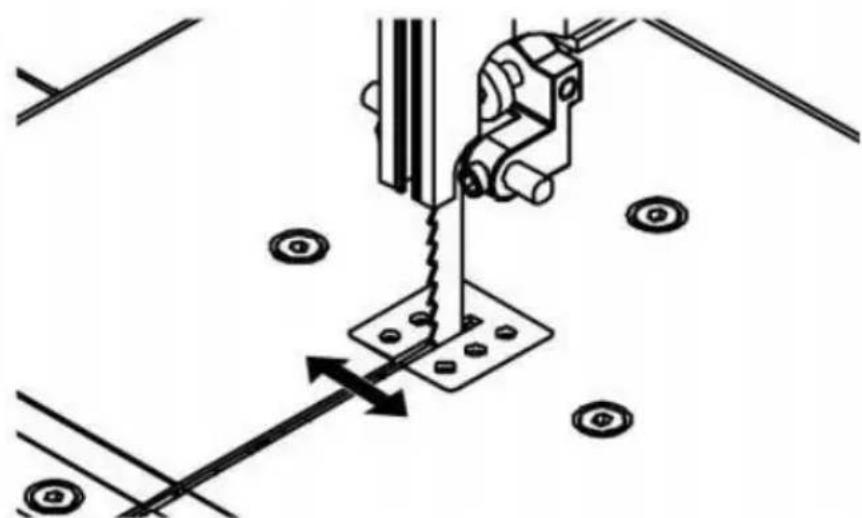

Zaagtafel Laterale uitlijning

- Draai de vier bevestigingsschroeven los die de onderste steun van de tafel vasthouden tap.

- Richt de werktafel zo uit dat het zaagblad loopt door het midden van de tafelinzetstukken sleuf.

- Draai de vier bevestigingsschroeven vast opnieuw.

De werktafel uitlijnen op Rechte hoeken ten opzichte van de Lintza Blad

- Salarisverhoging bovenste zaagbladgeleider volledig. Controleer de spanning van het lintzaagblad .

● Maak het slot los hefboom.

- Gebruik een winkelhaak om de tafel haaks te zetten naar de blad En aanspannen het slot hefboom opnieuw.

- Draai de borgmoer (41) los en pas de limiet aan de bovenkant aan schroef(42)totdat Het aanrakingen de werktafel.

- Draai de vergrendeling vast moer.

42 41

3. Aansluiting stofafzuiger

Gevaar! Stof van bepaalde houtsoorten (bijv. eiken, beuken een essen) kan kanker veroorzaken als het wordt ingeademd: gebruik a een stofafzuiger als u in afgesloten ruimtes werkt (de luchtsnelheid de stofafzuiging van de zaag is te hoog).

poort≥20 mevrouw).

Let op ! Bediening zonder A stof verzamelaar is alleen mog

• Buiten;
  ● Voor kortdurend gebruik (tot max. 30 minuten);
  ● Met stof beademingsapparaat.

- Als er geen stofafzuiger aanwezig is gebruikte chips zullen zich ophopen, wat behoefte naar zijn VERWIJDERD periodiek.

Sluit de stofafzuiger of industriële stofzuiger met een geschikte adapter aan op de stofafzuiging haven.

4. Het spannen van de Lintzaag Blad

Gevaar! Te veel spanning kan ervoor zorgen dat de band

losschiet. zaag blad naar

breken.Te een kleine spanning kan ervoor zorgen dat het aangedre lintzaagwiel uitglijden

en de lintzaag mes naar stop

● Verhoog de bovenkant bla
- Controle van de bladspann een vinger,halverwege tus zijkant van de mes (het me

- Controleer de afstelling bij de bladspanning indicator.De schaal aanwijz de juiste afstelling in afhankelijkheid van de lintzaag bladbreedte.

- Corrigeer indien nodig de spanning: draai de instelling knop(48) tegen de klok in verhoogt de bladspanning. Door de instelling te draaien knop(48)tegen de klok in vermindert de bladspanning.

spanning door duwen met ste bladgeleider, tegen de meer dan 1-2 mm).

5. Verbinding met Stroomnet

Gevaar! Hoge spanning Gebruik de zaag alleen in A droog

omgeving.

Gebruik de zaag alleen op een stroombron matching de volgende vereisten :

• Netspanning en systeemfrequentie komen overeen met de spanning en de frequentie die op de machine wordt weergegeven naambord;
• Samensmelten bescherming door een aardlekschakelaar (RCD) van 30 mA gevoeligheid;
• Verkooppunten op de juiste manier geïnstalleerd, geaard en getest;

Opmerking :

Neem contact op met uw lokale Elektriciteit Neem contact op met uw elektricien of met het bestuur als in twijfelt u of uw huisaansluiting voldoet aan de vereisten.

• Zorg ervoor dat de stroomkabel is uit van de manier,dus Dat Het doe het werk niet hindert en geen belemmering vormt struikelen gevaar of zal krijgen beschadigd.
• Bescherm de voedingskabel tegen hitte en agressieve vloeistoffen En scherp randen.
• Alleen gebruiken rubber geïsoleerde verlengkabels van voldoende lood kruis
  ● sectie (3 x 1,5 mm2, voor machines met 3-fasenmotor: 5 x 1.5 mm2)
• Doen niet trek aan de voedingskabel naar stekker eruit.

ae. Wanneer de zaag gemonteerd is en alle veiligheidsvoorzieningen in on zijn, geïnstalleerd,verbinding maken het naar de stroomvoorziening.

af. Begin kort te zagen en draai UIT onmiddellijk opnieuw.

ag. Controleer het lintzaagblad richting van rotatie:in de snijden gebied Het moet van boven naar beneden lopen.

ah. Als de lintzaag blad e draait in de verkeerde richting,ontkoppelen de stroom voedingskabel bij de zaag.

ai. Is de elektrische aansluiting veranderd? door A gekwalificeerd elektricien!

6. Verbinding met Stroomnet

Montage van de kaststandaard

• Controleer de inhoud met de onderdelen lijst.
• Vinden rug paneel en rechter- en linkeruiteinde panelen op de baseren paneel, veilig met behulp van zeskantbouten en ringen.
• Maak de rechter- en linkeruiteinde panelen naar de rug paneel,veilig gebruik makend van zeshoek bouten en ringen.
• Bevestig de voorste versteviging lid op de rechter- en linkeruiteinde panelen monteren met behulp van hex bouten en ringen. Bevestig de plank aan de rechter- en linkerzijde panelen met behulp van overig zeskantbouten en ringen.

- Plaats de deur op de einde pan el.

• Met hulp, tillen de band zaag En voorzichtig positie Het in plaats bovenop de werkstandaard.
• Repareren in positie gebruik makend van zeshoek bouten, doorlopendering, kaststandaard, ring, zeskantmoer, lintzaag en borgring van 8 ringen en vervolgens vastzetten bovenste kant met zeskantmoer. Herhaal de procedure voor alle vier de hoeken voordat u deze volledig vastdraait.

OPERATION

Gevaar! Om het risico op persoonlijk letsel te verminderen blessure als veel zo mogelijk de volgende veiligheidsmaatregelen B het gebruik van de zaag dienen de volgende aanbevelingen in ach worden genomen.

Gebruik persoonlijk beschermingsmiddelen:

- Stof beademingsapparaat;

● Horen bescherming;

- Veiligheidsbril.

Zaag slechts één werkstuk tegelijk een tijd.

Altijd Houd het werkstuk op de tafel.

Doen het werkstuk niet laten vastlopen.

Doen probeer de lintzaag niet te stoppen blad door het werkstuk duwen tegen zijn kant.

Indien het type werk dit vereist, gebruik dan het volgende:

• Werkondersteuning voor lang voorraad, die zou anders val van tafel op voltooiing van de snede;
• Duwstok–als afstand geleiderail – lintzaagblad d120 mm;
• Stof verzamelaar;
• Een geschikte mal bij het snijden ronde voorraad, naar houden Het van draaien;

- Een geschikte gids voor een bedrijf ondersteuning wanneer snijden dui voorraad leggen op rand.

- Controleer voordat u met de werkzaamheden begint of het volgende aanwezig is: goed functioneren volgorde:

- Lintzaag blad;

- Boven en lager beschermkap voor het mes.

- Vervang beschadigde onderdelen bij eenmaal!

● Ga uit van correct werk positie(de b en zaag tanden van het mes moe wijzen naar de exploitant ).

- Zaag nooit meerdere werkstukken tegelijk en Ook, elk bundels met meerdere afzonderlijke stukken. Risico op persoonlijk letsel als individueel stukken worden gevangen door de zaag blad ongecontroleerd

Tekenen - in / vangen gevaar !

- Doen niet dragen losse kleding, sieraden of handschoenen, die kan betrapt worden en wond omhoog door draaiend machineonderdelen.

- Bevatten lang haar met een haarnetje.

- Snijd nooit materiaal dat touwen, koorden, snaren, kabels en draden zijn bevestigd of bevatten dergelijke materialen.

Bovenste bladgeleider afstelling

De hoogte van de bovenste bladgeleider (50) behoeften naar zijn aangepa

- Vóór elke snijbewerking moet rekening worden gehouden met de hoogte van het werkstuk (de bovenste geleider van het blad moet set ca.3 mm boven de werkstuk );

50 49 3 mm

- Na aanpassingen van band zaag blad of zaag tabel (bijv . .band zaag bladwissel , spannen van de band zaag blad , zaag tafel uitlijning ).

Gevaar! Voordat u het bovenste zaagblad gaat verstellen, mo u de geleider en de zaag vastzetten. tafel

kantelen:

● Schakelaar machine UIT.

- Wachten tot de band zaag blad heeft komen naar A compleet stop.Instellen bovenste bladgeleider (50) met de verstelknop (4 9) naar de gewenste

Snijsnelheidsaanpassing

1. Draai aan het handwiel om de snelheid aan te passen van de lintzaag.

2. Met de klok mee rotatiesnelheid toegenomen.

3. Tegen de klok in rotatiesnelheid neemt af.

4. Snelheid bereik:

50Hz: 500-880m/min

60Hz:600-1050m/min

1) Kies en installeer een tafelinzetstuk-extrusie die geschikt is voor het typ snede dat u wilt maken. zijn uitgevoerd:

• Tafel extrusie invoegen met A smal sleuf voor standaard dwarsdoorsneden alleen;
• Tafel inzetstukken extrusie met A afgeschuind sleuf voor ben schuin bezuinigingen Ook.

2) De lintzaag afstellen blad snelheid.

3) Pas indien nodig de kanteling van de tafel aan.

Risico op terugslag (werkstuk) wordt gevangen door de lintzaa blad en tegen de operator gegooid)!D o geen werkstukken vastklemmen.

4) Selecteer de verstekgeleider en de tafelkanteling voor het type snijbewerking naar zijn uitgevoerd.

5) Set bovenste bladgeleider 3 mm boven het werkstuk e.

Let op: Maak altijd een proefsnede in een stukje afval om de instellingen te controleren; corrigeer indien nodig voordat u het werkstuk snijdt.

6) Plaats het werkstuk op de zaagtafel.
7) Stekker in.
8) Start zaag.
9) Werkstuk in een enkel doorgang.

10) Uitschakelen als er niet verder wordt gesneden moet worden gedaan onmiddellijk daarna.

CAREAND MAINTENANCE

Gevaar!Voordat u met alle onderhoudswerkzaamheden begint:

● Schakelaar machine UIT.
• Stekker eruit stroomkabel.
- Wachten tot de zaag is gekomen om A compleet stop.
- Rekening Dat alle veiligheid apparaten Zijn operationeel opnieuw na el dienst.
- Vervang defecte onderdelen, met name veiligheidsvoorzieningen, alleen met originele vervanging onderdelen. Onderdelen niet getest en goedgekeurd door de fabrikant van de apparatuur kunnen onvoorziene schade veroorzaken.
- Reparatie en onderhoudswerkzaamheden anders dan beschreven in deze sectie mag alleen worden uitgevoerd door gekwalificeerd specialisten.

- Zaagblad verwisselen en instellen.

Gevaar voor letsel, zelfs als het lintzaagblad stilstaat. Draag handschoenen bij het verwisselen van bladen. Gebruik alleen geschikte lintzaagbladen.

1. Maak de vier schroeven (50) I en verwijder het hek gids extrusie (51).

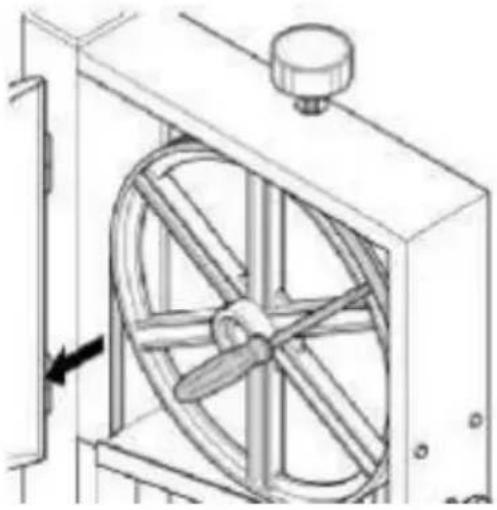

2. Open beide huisvesting deuren

3. Stel de bovenkant in blad gids(55)naar zijn laag west positie .

4. Verminder vervolgens de

50 51

bladspanning door het handwiel (48) boven op de bovenste wielbehuizing te draaien. Verwijder het blad de geleider het door

X& De sleuf in de zaag tafel X& De mesbescherming aan de bovenkant blad gids X& De bladafdekking op de zaagbehuizing(54)en De bladgeleiders.

1. Een nieuwe band monteren zaag mes. Observeer juist positie: de tanden Wijs naar de voorkant (deur) van de zaag .

2. Middenbandzaagblad op de rubberen banden van de Bandzaagwielen.

3. Snelspanner vastdraaien hefboom totdat blad Nee langere slip van de lintzaag wielen.

4. Dichtbij beide huisvesting deuren.

5. Dan: H&; Spanbandzaagblad (zie "Initiaal") "operatie").

- Uitlijnen band zaag mes (zie "Verzorging en onderhoud"); - Uitlijnen blad gidsen(zie "Zorg" En onderhoud");

X& Laat de zaag testen rennen voor op minstens één minuut; X& Stop de zaag, trek de stekk uit het stopcontact en controleer de instellingen opnieuw.

53 55 54

Uitlijnen van de Lintzaag BladAls het lintzaagblad niet loop in de centrum van de rubberen banden, tracking moet worden gecorrigeerd door de kanteling aan te passen v de bovenste lintzaag wiel :19. Slot losmaken noot(56) .20. Draai instelling knop(5 7):- Draai instelling knop (57 ) met d klok mee als het lintzaagblad loopt naar de voorkant van de zaag.-Draai instelling knop (57) balie klo verstandig als het lintzaagblad loop naar de achterkant van de zaag.21. Vastdraaien slot noot(56).
Het uitlijnen van het bovenste GidsDe bovenste bladgeleider bestaat u van:X& Stoot lager ( ondersteunend) de band zaag blad van de achterkant )X& Twee gidsen lagers (voorzien van zijdelingse ondersteuning).Alle lagers moeten opnieuw worder afgesteld na elk band zaag blad wijziging en/of trackingaanpassing . Controleer regelmatig alle lagers op slijtage. Indien nodig, vervang beide gidsen lagers op hetzelfde moment tijd.De stuwkracht aanpassen Handelswijze43. Indien nodig, de band uitlijnen vastdraaien zaag blad.44. Draai de bevestigingsschroef van het bovenste blad los gids45. Bovenste uitlijnen blad gids46. bevestiging van de bovenste bladgeleider vast schroef.47. Maak de vergrendeling van de druklagerring los schroef.48. Aanpassing druklager positie(afstand druklager-lintzaag) mes=0,5 mm-als het lintzaagblad is gedraaid door hand,het moeten niet raak de stoot handelswijze ).49. Draai het druklager vast borgschroef.
Het afstellen van de geleidelagers25. Losmaken vergrendeling bout(58).26. Gids instellen lagers (59) me de as (60) tegen het lintzaagblad.27. Draai het lintzaagwiel met d hand in A met de klok mee meerdere keer om de geleidelagers in de juiste positie te brengen-beide geleidelagers moeten zojuist raak de lintzaag .Draai de vergrendelingsbout (58) weer vast om tevergrendelen de schacht(60)
Uitlijnen van de Onderste bladgeleiderDe onderste bladgeleider bestaat u van:Stoot lager ( ondersteunend) band zaag mes van de achterkant)Twee gids lagers (voorzien van lateraalDeze onderdelen behoefte naar na elke b enzaagbladwissel of volgen
Vervangen van de BandzaagbarControleer de banden van de lintzaag regelmatig op slijtage. Vervang alleen in paren:Verwijderen lintzaag mes(zie "Care en Onderhoud");Til de band van de lintzaag op met een kleine schroevendraaier en trek de lintzaag wiel.Berg nieuwe lintzaagbanden en de band opnieuw installeren zaag blad.
Het vervangen van het tafelinzetstukDe tabelinzet heeft nodig vervanging wanneer zijn sleuf heeft vergroot worden of beschadigd.13. Verwijder tabel ins ert(61)van zaagtafel(push omhoog van onder).Fit nieuwe tafel invoegen.
Het schoonmaken van de Zaag19. Open de behuizing deuren.20. Verwijder houtsnippers en zaagsel met een borstel of stofzuiger schoner.21. Sluit de behuizingsdeuren
Zaag opslaan waar● Het kan niet zijn gebruikt of gemanipuleerd door ongeoorloof personen en● Niemand kan krijgen pijn doen door de machine.● Doen Bewaar de zaag niet buiten, op onbeschermde plaatsen of in vochtig of nat locaties.

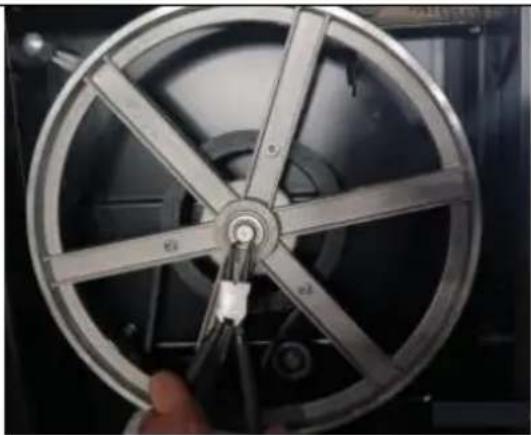

Riem Vervanging1. Draai aan het handwiel en losmaken de riem.2. Maak de snelle rij aan de achte los van de lintzaag En losmaken o zaag blad.3. Maak de veer los met een

veerklem.

1. Haal het onderste wiel eraf en vervang het de riem

Reparaties aan elektrisch gereedschap moeten worden uitgevoerd do gekwalificeerd elektriciens alleen! Elektrisch gereedschap in behoefte aan reparatie kan zijn verzonden naar de dienst centrum van uw la Raadpleeg de reserveonderdelen onderdelenlijst voor het adres. Voeg een omschrijving van het defect toe aan het elektrische gereedschap.

MILIEUBESCHERMING

Alle verpakking materialen zijn 100% recyclebaar. Versleten elektrisch gereedschap en accessoires bevatten aanzienlijke hoeveelheden waardevolle grondstoffen en rubber materialen, die kunnen zijn gerecycled.

Deze instructies zijn afgedrukt op papier geproduceerd met elementair chloorvrij bleken proces.

PROBLEMENOPLOSSEN

Gevaar!

Voordat u storingen of onderhoudswerkzaamheden uitvoert altijd:

● Schakelaar machine UIT
- Stekker eruit stroomkabel.
● Wachten tot de band zaag blad heeft komen naar A compleet stop.
Controleer na elke storing of alle veiligheidsvoorzieningen goed werken.

Motor doet niet loop

Onderspanningsrelais is geactiveerd door stroomstoring lokkertje :

● Schakelaar weeraan.
- Nee netspanning
- Controleer kabels, stekker, stopcontact en netzekering.
- Motor oververhit, bijvoorbeeld door een bot lintzaag mes of chip opbouw in de huisvesting:
- Verwijder de oorzaak van oververhitting en laat het apparaat een paar minuten afkoelen. minuten es, dan opnieuw beginnen.

Lintzaag mes dwaalt af van de snijlijn of loopt van de li

wielen

Lintzaag blad is niet dood in het midden van de Bandzaagwielen:

- Correcte tracking (zie "Zorg en onderhoud").

Lintzaag mes breekt

Onjuiste spanning:

- Juist lintzaag bladspanning (zie "Eerste gebruik"). Te laden hoog:

Verminder de druk tegen de lintzaag blad (verminderde invoersnelheid). Verkeerde lintzaag blad:

• Vervangen lintzaag blad(zie "C zijn en onderhoud"):
  Dun materiaal = smalle bandzaag blad
  Dikke voorraad = breed lintzaagblad.

Lintzaag blad kromgetrokken

Te laden hoog:

- Voorkomen lateraal druk op de lintzaag blad.

Zaag trilt

• Onvoldoende montage:
• Bevestig de zaag op de juiste manier op een geschikt oppervlak (zie "Initiële "operatie"). Zaagtafel loszittend:
• Uitlijnen en vastzetten zaagtafel.
  Motorbevestiging loszittend:
• Controleer de bevestigingsschroeven en draai ze vast. indien nodig.

Stofafzuigpoort geblokkeerd

Geen stofafzuiging aangesloten of zuigcapaciteit onvoldoende:

- Verbinden A stof verzamelaar of toename zuigen capaciteit (lucht snelheid ≥ 20 m/sec bij stofafzuiging ion haven).

TECHNICAL SPECIFICATIONS

STROOM	1100W
Maximale keelbreedte	340mm
Max. snijden hoogte	330mm
Zaagbladlengte	2780mm
Zaagtafelgrootte :	400*548mm
Max. zaagbladsnelheid (50 Hz)	880m/min
Max. zaagbladsnelheid (60 Hz)	1050m/min
NW	8 1,8KG
GW	1 05KG

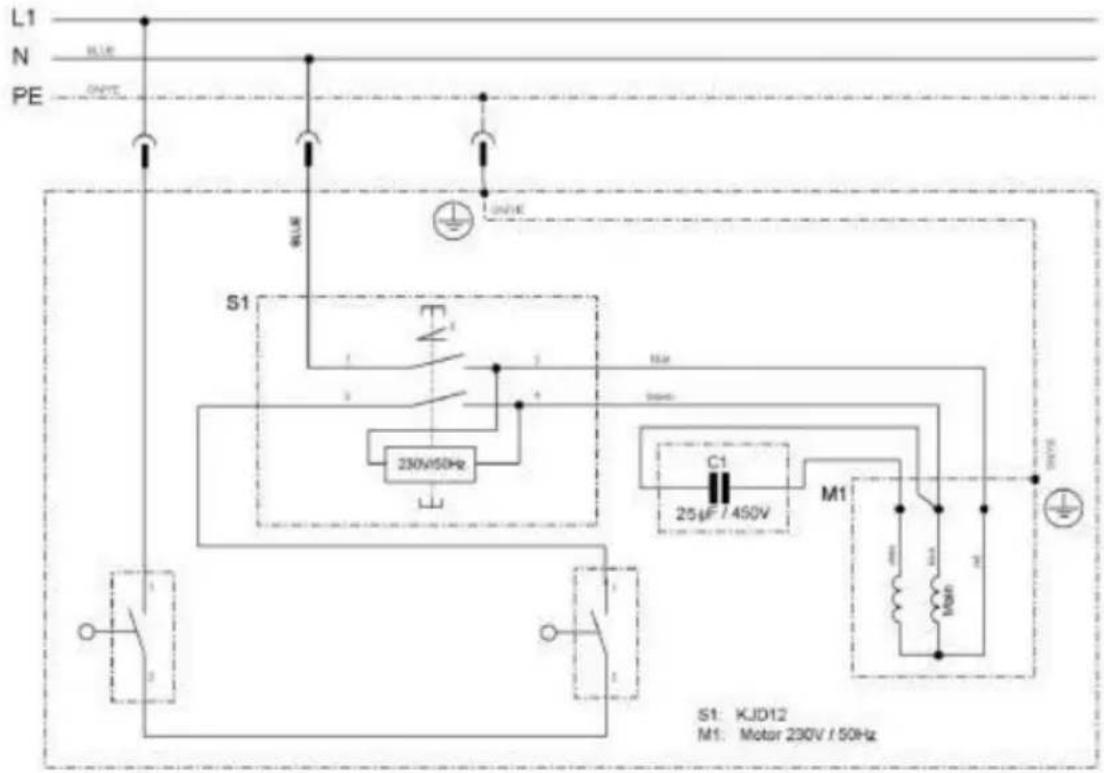

ELECTRICAL WIRING DIAGRAM

L1 N PE S1 M1 S1: KJD12 M1: Motor 230V / 50Hz

Band Zaag Kastje Stellage

ITEM	ONDERDEELNR.	NAAM	Hoeveelheid
2	DJ350A01202	Been	4
3	DJ350A01204	Korte verbindingsplaat	2
4	DJ350A01203	Lange verbindingsplaat	2
5	GB/T801 M8 × 16	wagenbout	16
6	GB/T97.1 8	Platte ring	16
7	GB/T6170/1 M8	Zeskantmoer	16
