MANUALE UTENTE HBS350 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

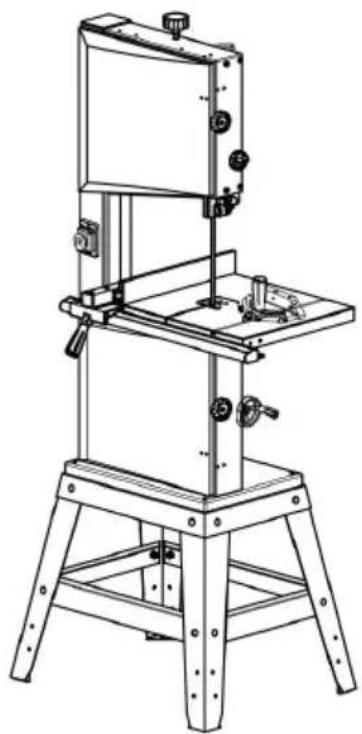

SEGATRICE A NASTRO Stati Uniti MANUALE

MODELLO: Numero di modello: HBS350

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti

con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

MODELLO : HBS 350

Questo è l'originale istruzione, per favore leggi tutto manuale istruz accuratamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto de essere soggetto al

prodotto tu ricevuto. Per favore perdonami noi che non lo faremo informarti di nuovo se ci sono tecnologie o software aggiornamenti nostri prodotto.

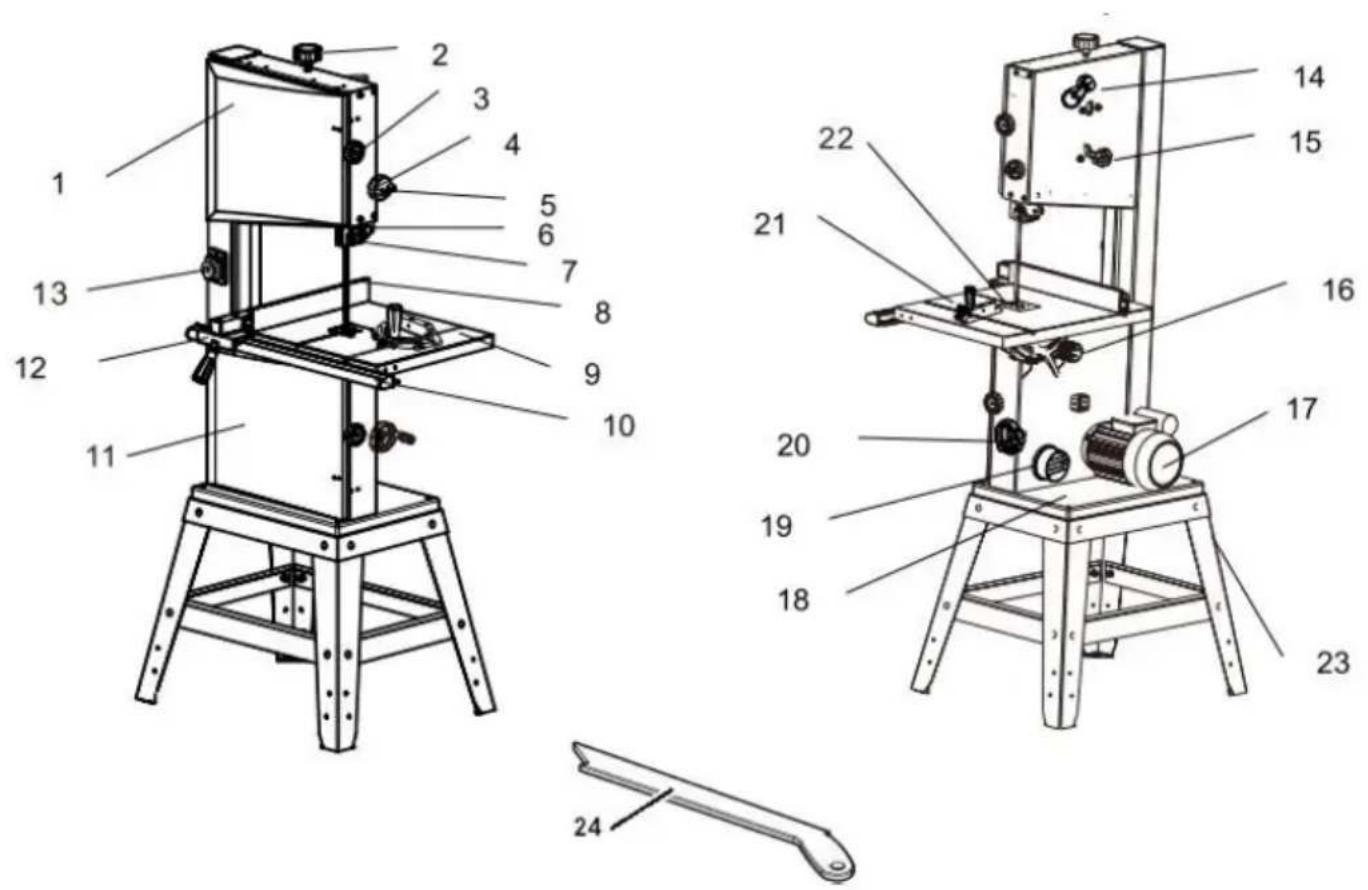

COMPONENTS AND PARTS(STANDARD DELIVERY)

N. PARTE	DESCRIZIONE
1	Superiore Alloggiamento Porta
2	Collocamento Manopola per banda Sega Tensione de lama
3	Blocco girevole Fissaggio, Alloggiamento Porta
4	Collocamento Pomello per lama Guardia
5	Collocamento Manopola per il bloccaggio Lama Guardia
6	Lama Guardia
7	Lama superiore Guida
8	Sega a nastro Lama
9	Tavolo da sega
10	Guida alla recinzione Estrusione, graduata

11	Inferiore Alloggiamento Porta
12	RIP Recinzione
13	Interruttore On/Off con arresto di emergenza
14	Presto Pubblicazione Leva per sega a nastro Lama
15	Collocamento Manopola per il tracciamento della lama Adeguamento
16	Collocamento Manopola per la rotazione del tavolo Regolazione
17	Motore
18	Macchina Base
19	Polvere Estrazione Porta
20	Manopola di regolazione per cinghia di trasmissione
21	Mitra
22	Tavolo Inserire
23	Mobiletto portaoggetti
24	Bastone di spinta

TABLE OFCONTENTS

PLEASE READ FIRST!

Questi operativi le istruzioni hanno è stato scritto per renderlo più facile per te, l'utente, per imparare come utilizzare questo macchina E A Fare COSì in modo sicuro. Questi le istruzioni dovrebbero essere utilizzato come segue:

• Leggi queste istruzioni Prima utilizzo. Prestare particolare attenzione alla sicurezza informazioni.
• Questi operativo istruzioni Sono destinato a persone con di base conoscenze tecniche relative al funzionamento di un macchina come questo o utensili elettrici simili. Inesperto le persone sono fortemente consiglia di cercare consigli e indicazioni competenti da un esperto persona prima di utilizzare questo macchina.
• Conservare tutti i documenti forniti con questo macchina per riferimento futuro. Conservare la prova di acquisto nel caso di una garanzia futura reclamo.
• Questo macchina dovere non Essere venduto O prestato a qualcuno altro senza essendo accompagnato da tutti documenti macchina forniti con esso.
• IL il produttore presuppone NO responsabilità per Qualunque danno causato per negligenza nel seguire queste istruzioni per l'uso.

Informazioni contenute in queste istruzioni È contrassegnato come Sotto:

	Attenzione - Per ridurre il rischio di infortunio, utente dovere Leggere istruzioni manuale con attenzione.
~	Corrente alternata
	Questo simbolo, posto prima della sicurezza commento, indica UN Tipi precauzione, avvertimento o pericolo . Ignorando questo avviso Maggio portare ad un incidente. Per ridurre il rischio di lesioni, incendi o elettrocuzione, Per favore seguire sempre il raccomandazione mostrata sotto .Pericolo!Rischio personale lesioni o danni ambientali! Rischio Di elettrico che sorpresa! Rischio personale infortunio tramite elettrico che sorpresa!
	Impigliamento pericolo! Rischio personale infortunio di corpo parti o vestiti essere disegnato dentro il sega rotante lama.
	Attenzione! Rischio di materiale danno.
	Nota:Ulteriori informazioni informazioni.
	Avvertimento- Assicurati di indossare protezioni per le orecchie quando usando Questo prodotto.
	Avvertimento- Assicurati di indossare un occhio protettori quando usando questo prodotto.
	Avvertimento- Assicurati di indossare i guanti quando usando questo prodotto.
	Questo prodotto è di classe di protezione II. Che significa Esso è dotato di migliorato o doppio isolamento.
	Informazioni sullo smaltimento: Questo è il prodotto è soggetto A IL disposizione Di europeo Direttiva 2012/ 19/ CE . Il simbolo mostrando UN impennata bidone attraversato indica che il prodotto richiede separato raccolta rifiuti nel europeo Unione. Ciò vale per la prodotto e Tutto accessori contrassegnati con questo simbolo. Prodotti contrassegnato come tale potrebbe non essere scartato con rifiuti domestici normali , Ma deve essere preso A UN punto di raccolta per il riciclaggio di apparecchiature elettriche E elettronico dispositivi

SAFETY

ATTENZIONE teggere tutte le avvertenze di sicurezza, le

istruzioni, le illustrazioni e le specifiche fornite con questa sega a nastro. La mancata osservanza di tutte le istruzioni elencate di seguito può risultare in caso di scosse elettriche, incendi e/o serio infortunio.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro

Generale Avvertenze di sicurezza per utensili elettrici - Lavori

Sicurezza dell'area

- Mantenere l'area di lavoro pulita e ben illuminata. Aree disordinate o buie invitare incidenti.

- Non operare utensili elettrici in atmosfere esplosive, come COME In la presenza di infiammabili liquidi, gas o polvere. Gli utensili elettrici creano scintille Quello può incendiare la polvere o fumi.

- Tieni i bambini e byst anders si allontana mentre aziona un utensile elettrico. Le distrazioni possono farti perdere il controllo.

Generale Avvertenze di sicurezza per utensili elettrici -

Sicurezza elettrica

- Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo . non utilizzare adattatori con utensili elettrici con messa a terra. Le spine non modificate e le prese corrispondenti ridurre il rischio di elettrico shock.

- Evitare contatto del corpo con superfici collegate a terra o a massa, come tubi, radiatori, intervalli e frigoriferi. C'è un rischio aumentato di elettrico shock se il tuo corpo È messo a terra o a terra.

- Non esporre utensili elettrici esposti alla pioggia o a condizioni di bagnato. Acqua entrare un elettroutensile sarà aumenta il rischio di scosse elettriche.

- Non abusare del cavo. Non utilizzare il corda per trasportare, tirare O scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli e bordi taglienti. o in movimento parti. I cavi danneggiati o aggroviglia aumentano il rischio di scosse elettriche shock.

- Quando si opera un elettroutensile all'aperto, utilizzare una prolunga corda adatto a uso esterno. Utilizzo di un cordone adatto all'uso estern riduce il rischio Di scossa elettrica.

- Se si utilizza un elettroutensile in un ambiente umido posizione È inevitabile, uso UN residuo dispositivo di corrente (RCD) alimentazione protetta. Utilizzo di un RCD riduce il rischio di scosse elettriche.

Generale Avvertenze di sicurezza per utensili elettrici - Sicure

personale

a) Resta vigile, guarda cosa stai facendo e usa le tecniche comuni senso quando utilizzare un elettroutensile. Fare non usare un utensile elettrico mentre Voi sono stanchisotto l'effetto di droghe, alcol o medicinali. Un momento di disattenzione durante il funzionamento gli utensili elettrici possono causare serio personale infortunio.

- Utilizzare dispositivi di protezione individuale. Indossare sempre occhia protettivi. protezione. Per le condizioni appropriate, saranno utilizzati dispositivi di protezione come maschere antipolvere, scarpe di sicurezza antiscivolo, caschi rigidi o protezioni acustiche. ridurre lesioni personali.

- Prevenire l'avvio involontario. Assicurare l'interruttore è in posizione di riposo prima di collegare alla fonte di alimentazione e/o alla batteria pacchetto, raccolta sollevare o trasportare lo strumento. Trasporto utensili elettrici con il dito sull'interruttore o sotto tensione utensili elettriche hanno l'interruttore acceso invita gli incidenti.

- Rimuovere qualsiasi regolazione chiave o chiave inglese prima di giranti l'utensile elettrico su.A chiave inglese o chiave lasciato attaccato ad un parte rotante del utensile elettrico Maggio risultato In lesioni personali.

- Non sporgersi troppo. Mantenere un appoggio e un equilibrio adeguati. A Tutto volte.Ciò consente un migliore controllo dell'utensile elettrico in inaspettato situazioni.

- Vestitevi in modo appropriato. Non indossate abiti larghi o gioielli. Tier capelli E vestiti lontano dal movimento parti. Abiti larghi, gioielli o lung capelli possono essere catturato In in movimento parti.

- Se sono previsti dispositivi per il collegamento dell'aspirazione della polvere estrutture di raccolta, assicurarsi che siano collegate e correttamente usato. L'uso della raccolta della polvere può ridurre i pericoli legati alla polvere.

- Non lasciare che la familiarità acquisita con la frequenza uso di strumenti permetterti Diventare compiacenti e ignorare i principi di

sicurezza degli utensili. Un'azione negligente può causare gravi lesioni in una frazione di secondo.

Utensile elettrico Utilizzare e Cura

- a) Non forzare l' utensile elettrico. Utilizzare il corretto elettroutensile pe il tuo applicazione. L' utensile elettrico corretto farà il lavoro migliore e p sicuro A IL tasso per il quale è stato progettato.

- Non fare utilizzare l'elettroutensile se l'interruttore fa non giro SU E spento. Qualunque elettroutensile che non può essere controllato con l'interruttore è pericoloso E dovere Essere riparato.

- Scollegare la spina dalla fonte di alimentazione e/o rimuovere il batteria se staccabile, dall'utensile elettrico prima fare qualsiasi cosa regolazioni sostituzione di accessori o conservazione di utensili elettrici. Tali misure di sicurezza preventive riducono il rischio di avviamento dell' utensile elettrico accidentalmente.

- Negozio inattivo utensili elettrici fuori dalla portata dei bambini E Fare non permettere persone che non hanno familiarità con l'utensile elettrico o con queste istruzioni per operare l' utensile elettrico. Gli utensili elettrici sono pericolosi nelle mani di non addestrato utenti.

- Mantenere utensili elettrici e accessori. Controllare se vi sono disallineamenti o inceppamenti dei componenti mobili parti, rottura di parti e qualsiasi altra condizione che può influenzare il funzionamento degli utensili elettrici. Se danneggiato, far riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da una cattiva mantenuto utensili elettrici.

- Mantenere gli utensili da taglio affilati e puliti. Taglio correttamente mantenuto strumento con i bordi taglienti affilati sono meno probabili A legamento E Sono Più facile A controllare.

- Utilizzare l'utensile elettrico, gli accessori e le punte degli utensili ecc conformità conqueste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'utensile elettrico per operazioni diverse da quelli destinato potrebbe risultato in un situazione pericolosa.

- Mantenere le maniglie e le superfici di presa asciutte, pulite e libere colio e grasso. Le maniglie scivolose e le superfici di presa lo fanno n

consentire manipolazione e controllo sicuri dell'utensile in situazioni inaspettate.

Servizio

- Fai revisionare il tuo elettroutensile da un qualificato riparatore usando soltanto identico sostituzione parti. Ciò garantirà la sicurezza dell'alimentazione lo strumento è mantenuto.

1. Condizioni specifiche di Utilizzo

- IL la macchina è adatta per tagliare il legno, derivati dal legno materiali plastica. Non tagliare il materiale tondo trasversalmente a suo asse longitudinale senza adatto maschere o dispositivi di fissaggio. La lama rotante della sega potrebbe girare il pezzo in lavorazione. Quando si sega un pezzo sottile appoggiato sul bordo, un adatto guida dovere Essere utilizzato per un supporto solido.

- Ogni altro uso è non come specificato. produttore È non responsabile per Qualunque danni causati da non specificato utilizzo

- Alterazione della macchina o utilizzo di parti non approvato dal il produttore dell'apparecchiatura può causare danni imprevedibili!

2. Sicurezza generale Informazioni

- Quando si utilizza questo strumento, osservare le seguenti istruzioni di sicurezza, per escludere il rischio di lesioni personali o materiali danno. Per favore Anche osservare le istruzioni speciali di sicurezza contenute nel rispettivo capitoli.

- Se del caso, seguire le direttive o i regolamenti legali per la prevenzione degli incidenti relativi all'uso Di banda seghe.

Generale pericoli!

- Mantieni ordinata la tua area di lavoro: un'area di lavoro disordinata favorisce gli incidenti.

- Sii attento. Sappi cosa stai facendo. Mettiti al lavoro con ragione. Fai non utilizzare lo strumento mentre sotto l'effetto di droghe, alcol o medicinali. Considerare le condizioni ambientali: mantenere l'area di lavoro ben illuminata.

- Prevenire posizioni corporee avverse. Garantire una posizione stabile mantenere tuo bilancia in ogni momento. Quando si lavora con scorte lunghe utilizzare adatto supporta.

- Fare non utilizzare l'utensile vicino a materiali infiammabili liquidi o gas

- La sega deve essere avviata e utilizzata solo di persone familiare con seghe a nastro e che siano in ogni momento consapevoli dei pericoli associati al funzionamento di tale strumento.

- Tenere gli astanti, in particolare i bambini, fuori dalla zona pericolosa. Persone Sotto 18 anni di età utilizzare questo strumento solo in IL corso dei formazione professionale, sotto la supervisione di un istruttore.

- Fare non consentire ad altre persone di toccare l'utensile o di alimentarlo cavo mentre Esso È corsa.

- Fare non sovraccaricare lo strumento "C utilizzarlo solo all'interno prestazione allineare è stato progettato per (vedere "Specifiche tecniche").

Pericolo ! Rischio Di Elettrico Che sorpresa !

- Fare non esporre l'utensile alla pioggia.

- Non fare operare attrezzo In umido o bagnato ambiente.

- Evitare il contatto del corpo con oggetti collegati a terraradiateri, tubi, fornelli, frigoriferi durante l'utilizzo di questo utensile.

- Fare non utilizzare il cavo di alimentazione per qualsiasi scopo Esso È non destinato a.

Rischio personale infortunio e schiacciamento da in movimen

parti!

- Fare non utilizzare lo strumento senza guardie installate.

- Sempre mantenere una distanza sufficiente dalla sega a nastro lama. Utilizzare adatto aiuti per l'alimentazione se necessario.

- Mantenere una distanza sufficiente per guidare i componenti quando si utilizza questo strumento. non tentare di fermare la lama della sega a nastro di spingendo il pezzo in lavorazione contro suo lato.

- Assicurarsi che l'utensile sia scollegato dall'alimentazione prima manutenzione. Garantire che durante l'accensione (ad esempio dopo la manutenzione) non vengano lasciati utensili o parti allentate O nello strumento.

- Spegnere l'utensile se È non usato.

Rischio di taglio, anche con l' utensile da taglio a una fern

Indossare guanti quando si cambiano gli utensili da taglio.

Rischio di contraccolpo (pezzo in lavorazione) viene catturato

dal sega a nastro lama e lanciato contro IL operatore )!

- Fare non inceppare i pezzi.

- Tagliare pezzi sottili o con pareti sottili solo con denti fini sega lame. Usare sempre sega a nastro affilata lame.

- In caso di dubbi, controllare il pezzo in lavorazione per verificare la presenza di corpi estranei (chiodi o viti).

- Tagliare solo scorte di dimensioni che consentano un utilizzo sicuro e protetto tenere durante il taglio. Non tagliare mai più pezzi contemporaneamente e nemmeno fasci contenente diversi individui pezzi. Rischio di lesioni personali se individuali pezzi vengono catturati dal sega a nastro lama incontrollabile.

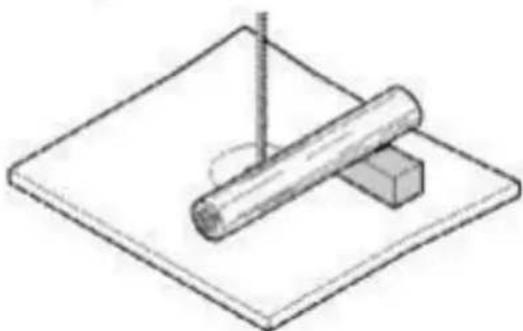

- Durante il taglio materiale tondo, utilizzare un attrezzo adatto per evitare che il pezzo in lavorazione svoltando.

Impigliamento pericolo !

Assicurarsi che nessuna parte del corpo o vestiario Potere Essere preso I disegnato In mediante componenti rotanti (no cravatte, niente vestiti larghi; contengono lunghi capelli con retina per capelli).

Non tagliare mai pezzi contenenti quanto segue materiali:

-Corde
-Stringhe
-Corde
-Cavi
-Fili

Pericolo generato da personale insufficiente protezione

ingranaggio!

• Indossare l'udito protezione.
• Indossare occhiali protettivi.
• Indossare polvere maschera.
• Indossare abiti da lavoro adatti.
• Quando si lavora all'aperto, indossare antiscivolo le scarpe sono raccomandato.

Rischio di lesioni di inalare polvere di legno!

La polvere di alcune specie di legno (legno di quercia, faggio, frassino) p causare cancro se inalata: lavorare solo con un aspiratore per la polvere adatto collegato alla sega.

Pericolo generato dalla modifica della macchina, o utilizzo D

parti non testate e approvate dal produttore dell'attrezzatura!

Montare l'utensile seguendo scrupolosamente le presenti istruzioni.

Utilizzare solo parti approvate dal produttore dell'attrezzatura. Utilizzare solo utensili (sega a nastro

lame)conformi a EN 847-Italiano: 1:19 97.

Fare non cambiare nulla parti.

Pericolo generato dall'utensile difetti!

• Conservare gli utensili e gli accessori in bene riparazione.
  Osservare le istruzioni di manutenzione. Controllare l'utensile per eventuali danni prima di qualsiasi utilizzo:
• Prima di utilizzare l'utensile, tutti i dispositivi di sicurezza, i dispositivi e protezione o leggermente le parti danneggiate devono essere ispezionato per il corretto funzionamento come specificato.
• Controlla che tutto in movimento le parti funzionano correttamente e lo fanno non incepparsi. Tutto le parti devono essere installate correttamente e soddisfare tutte le condizioni necessario per il corretto funzionamento funzionamento dello strumento.
• Dispositivi o parti di protezione danneggiati dovere essere riparato O sostituito di uno specialista qualificato. Hai danneggiato gli interruttori sostituito da un servizio centro. Non azionare l'utensile se l'interruttore non può essere girato SU O SPENTO . Mantenere le maniglie libere dall'olio E grasso.

3. Simboli sul Macchina

Pericolo! Ignorare le seguenti avvertenze può portare a gravi personale lesioni o danni materiali.

Leggere istruzioni.

Lama per sega a nastro direzione di marcia.

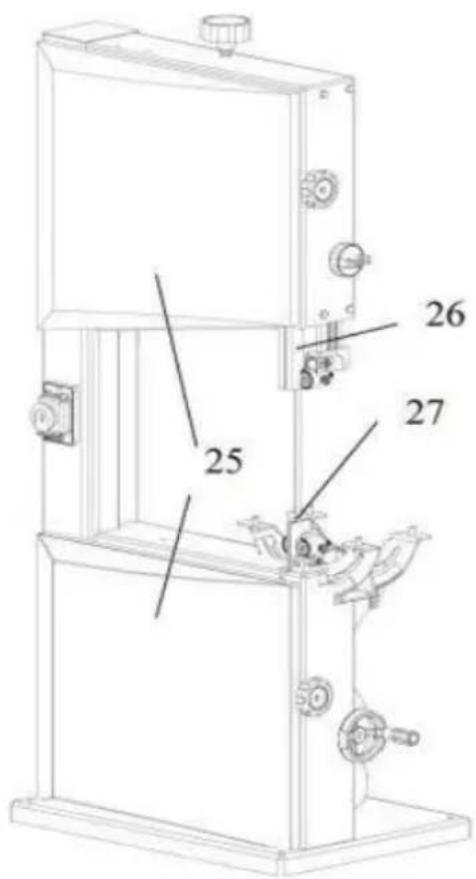

7. Sicurezza Dispositivi

25 26 27

Lama superiore Guardia

- IL protezione lama superiore (26) protegge dal contatto involontario con la lama della sega e dai trucioli che volano in giro. Per la lama supe guardia fornire una protezione adeguata contro il contatto con la fasci sega lama, essodeve sempre essere impostato il più vicino possibile al pezzo in lavorazione (distanza massima ( circa 3 mm ).

Lama inferiore Guardia

• IL protezione della lama inferiore (27) protegge dal contatto involontario con la sega lama.
• IL la protezione della lama inferiore deve sempre essere Essere In luogo e coprire il banda sega lama mentre la sega a nastro È corsa.

Alloggiamento Porte

- IL porte di alloggiamento (25) proteggono dal contatto con la rotazione parti interne la macchina. Entrambe le porte dell'alloggiamento devono Essere chiuso mentre il macchina È in uso.

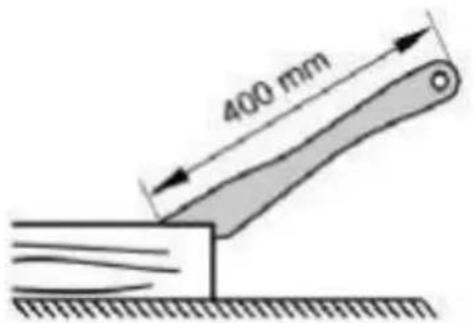

Bastone di spinta

• IL il bastone di spinta funge da estensione della mano E protegge contro il contatto accidentale con la lama della sega.
• IL il bastoncino di spinta deve essere sempre utilizzato se il distanza fra banda sega, rama e una guida parallela sono meno di 120 mm. Guida: IL spingere bastone A UN angolo di 20° ...30° rispetto alla superficie tavolo della sega.

400 mm

- Quando il bastoncino di spinta è non l'ho usato Potere Essere immagazzinato sul spingere bastone supporto fornito sul telaio della sega a nastro.Sostituire la spinta bastone se danneggiato.

TRANSPORT

• Impostato superiore guida lama per suo il più basso posizione .
  ● Rimuovere accessori sporgenti.
• Quando spedisci, usa l'origine al imballaggio se possibile.

MACHINE DETAILS

Assemblaggio e installazione finale.

Disimballare la macchina e controllare eventuali danni visibili che potrebbero essersi verificati durante il trasporto. Se si rileva un danno, avvisare immediatamente il rivenditore.

Questa macchina viene spedita parzialmente smontata. Il tavolo della sega e la guida di guida parallela devono essere installati prima dell'uso.

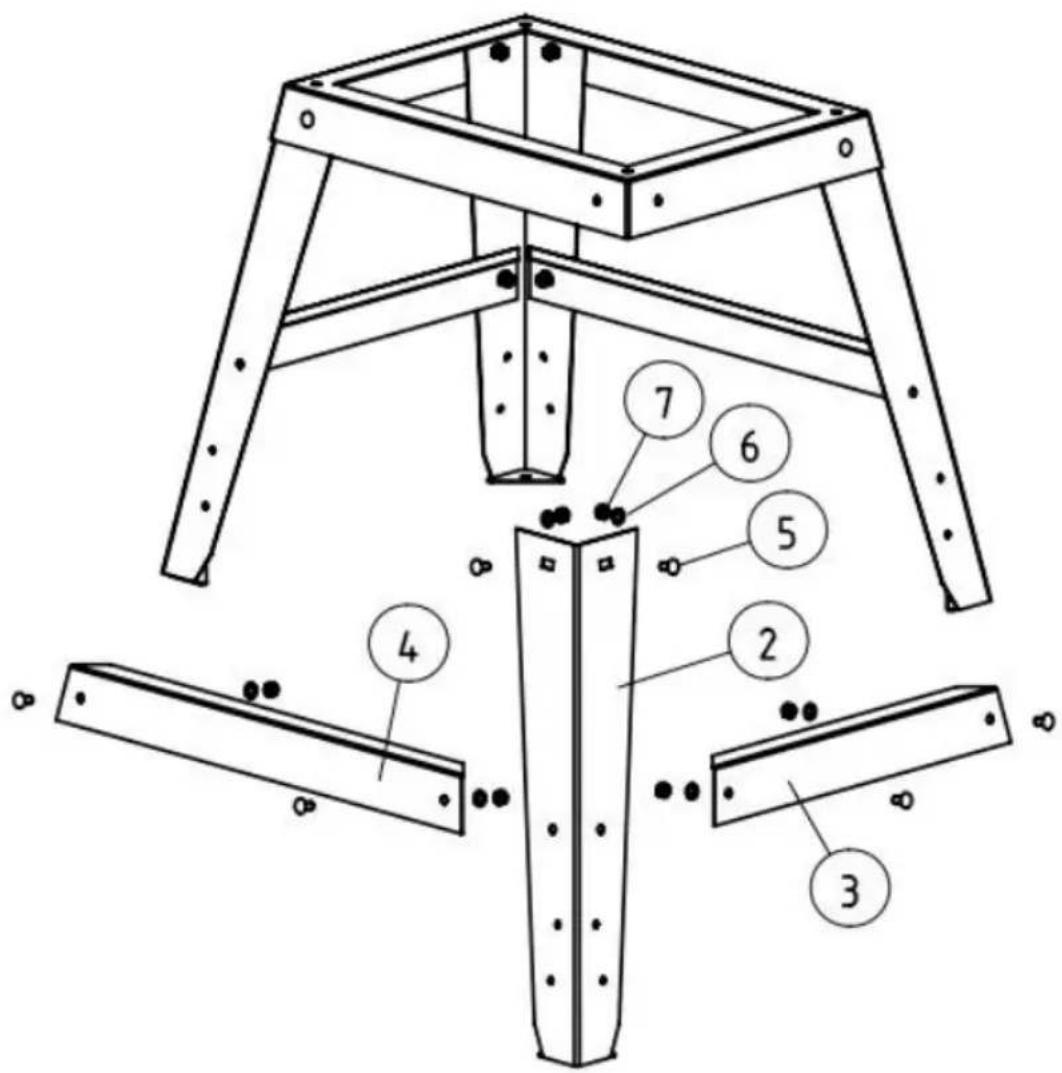

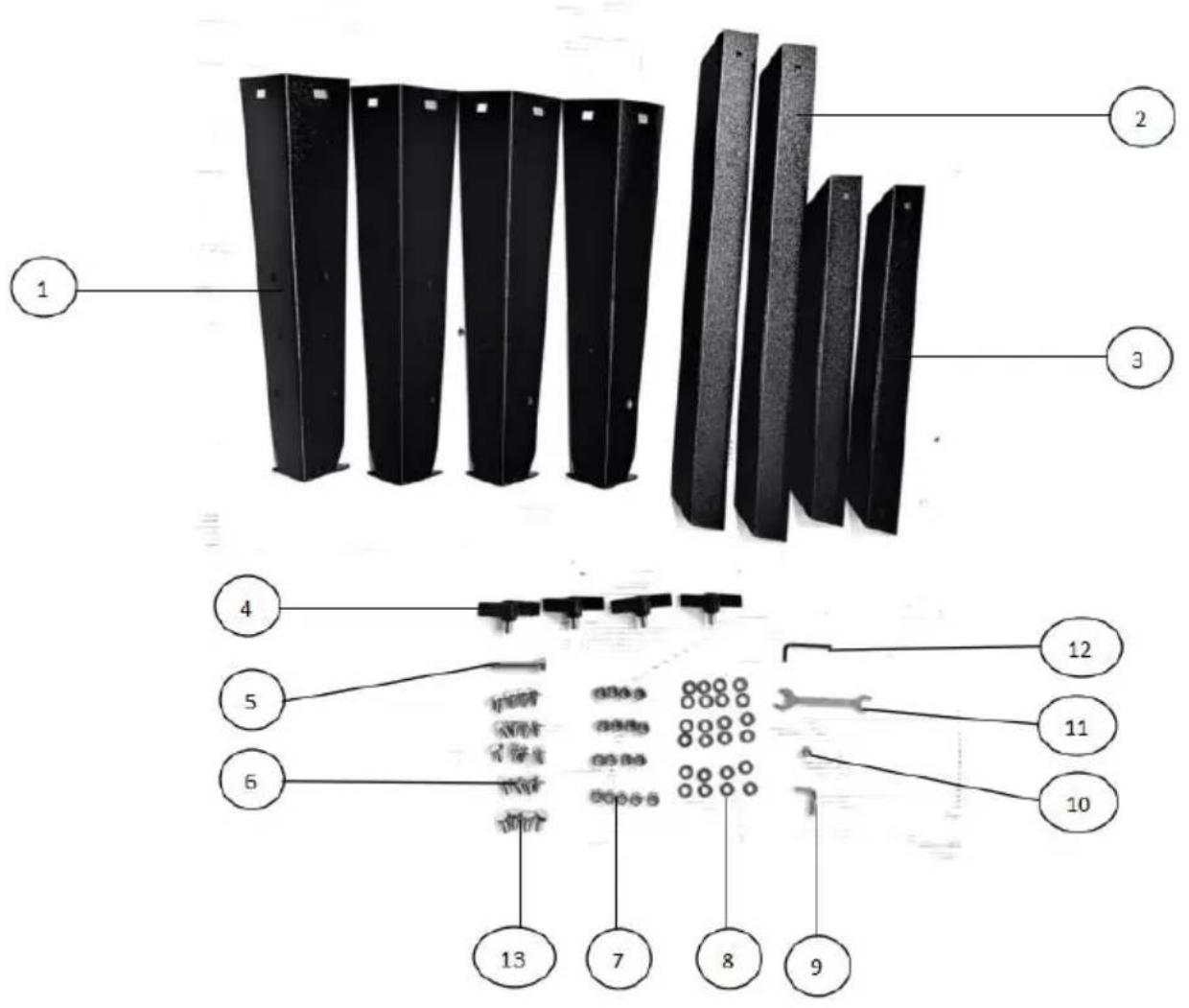

Accessori per stand

N. PARTE	DESCRIZIONE	Quantità
1	Gamba	4
2	Piastra di collegamento lunga	2
3	Piastra di collegamento corta	2
4	Vite a testa zigrinata	4
5	Vite M8×55	1
6	bullone per carrozza M8×16	16
7	Dado esagonale M8	17
8	Rondella piana 8	24
9	Vite a “L”	1
10	Dado esagonale M6	1
11	Chiave	1
12	Chiave a brugola SW 3	1
13	Vite M8×16	4

Assemblea

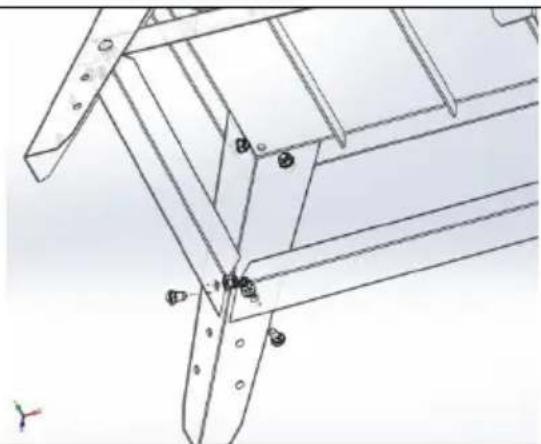

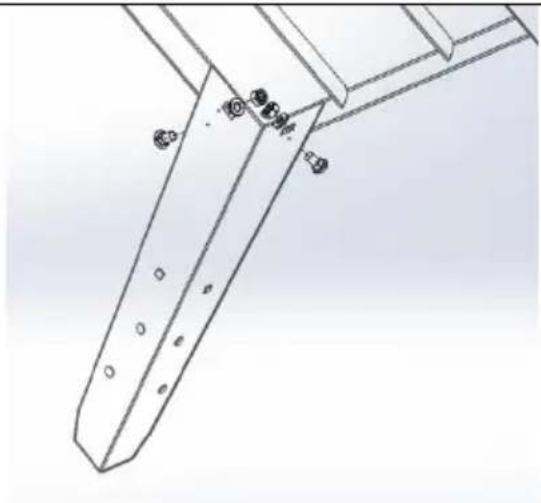

Adatto Gamba (1) alla Base con bullone per carrozza M8×166), 8 rondellpiatte 8 (8) e 8 dadi esagonali M 8 (7).
Adatto Piastra di collegamento lunga2) Piastra di collegamento corta (3) alla gamba (1) con 8 bullone per carrozza M8×16(6), 8 rondellpiatte 8 (8) e 8 c esagonali M 8 (7).

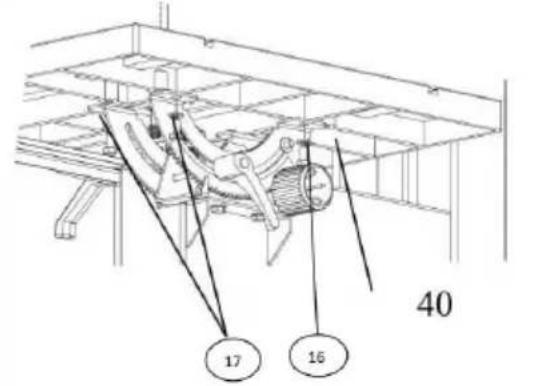

Installazione del tavolo della sega10. Adatto vite di fine con M8×55 (5) dado esagonale M 8 (7) alla part inferiore del Basso casa.11. Guida del tavolo della sega sopra la sega a nastro lama e posto Esso SU IL tavolo perno.12. Fissare il tavolo della sega con quattro viti M8×16 (13) e rondelle da 8 a (8) sul tavolo perno.

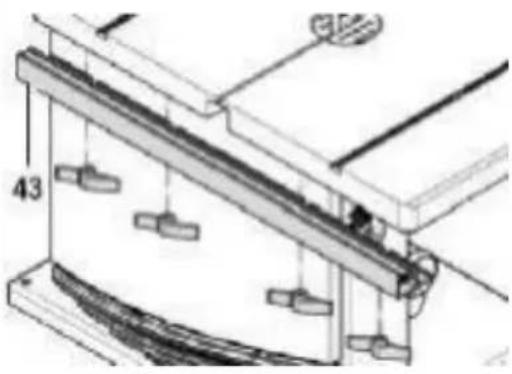

Installazione del Estrusione guida recinzioneFissare l'estruzione della guida di guida ( 43 ) con quattro viti a testa zigrinata e rondelle al tavolo della sega.

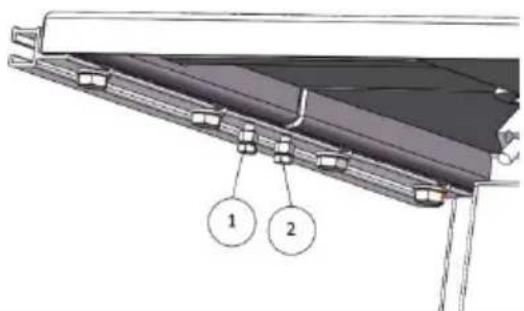

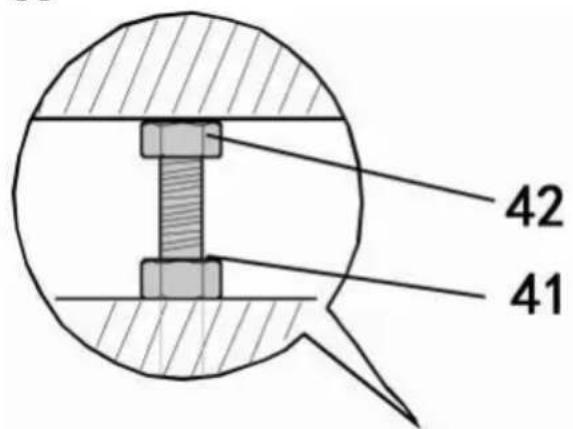

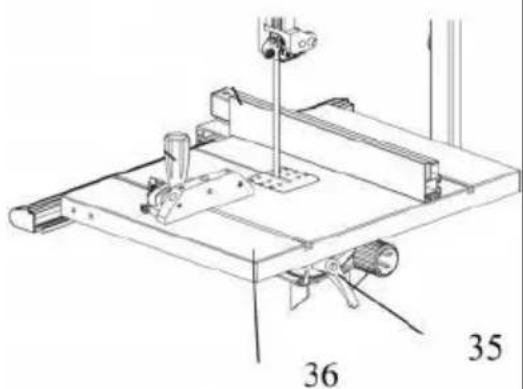

Regolare la planarità del tavoloRegolare controllando la posizione del Bullone esagonale ( 1,2 ) sulla recinzione .

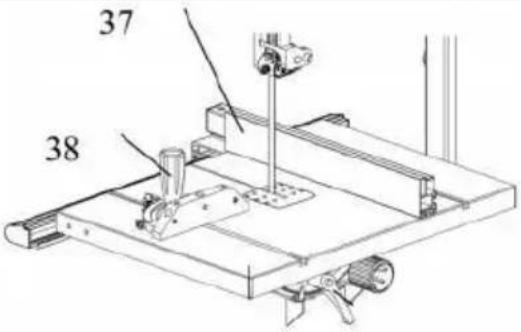

● RIP Recinto : Il guida parallela (3) si fissa alla parte anteriore del tavo della sega a nastro;La guida parallel può essere usato su entrambe le par del lama.● Mitra Guida : la guida per tagli obliqui viene inserita nella fessura d tavolo dal bordo anteriore del tavolo Per tagli obliqui la guida obliqua gi 60°In entrambe le direzioni Per 45° 90°sono forniti arresti positivi per mitre. Per impostare un il mio tre angolo:allentare bloccare la maniglia (38) ruotandola in senso antiorario.● Quando si taglia con la guida obliq serratura la maniglia deve essere serrato saldamente.
Installazione del Bastone di spinta Titolare13. Girare un dado esagonale UN berre avvitare ,tutto il modo fino a IL pa non filettata del gambo.14. Girare la vite a testa cilindrica nel sul Sinistra lato del banda sega.15. Stringere il dado esagonale stretto a

mano soltanto.

1. Appendere bastone di spinta sulla vi del tappo quando non In utilizzo.

Nota: in questo capitolo vengono illustrati gli elementi operativi essenziali del vengono introdotte le macchine.

IL viene descritto l'uso corretto della macchina nel capitolo

"Funzionamento".Leggere questo capitolo prima di utilizzare il visto per la prima volta.

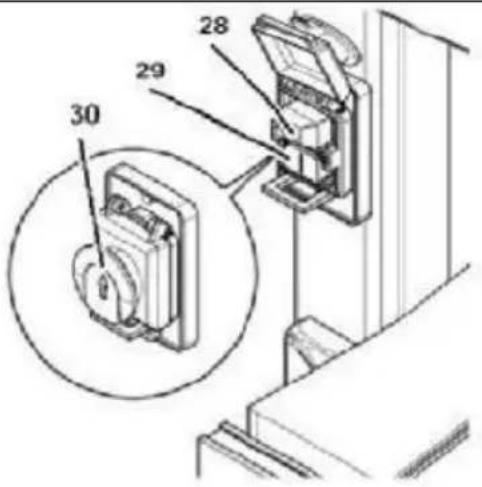

Interruttore ON/OFF con arresto di emergenza

1. Per iniziare = premere l'interruttore verde pulsante(29).
2. Per fermarsi = premere il tasto rosso interruttore pulsante(28)o il copertura(30)dell'ON/OFF interruttore.
3. In caso di mancanza di tensione un i relè di sottotensione scatta. Questo impedisce l'avvio della macchina quando manca la corrente È ripristinare ed. To ricominciare, il pulsante interruttore verde dovere Essere premuto.
4. la macchina dall'avvio su quando il potere È ripristinare ed.To ricominciar il pulsante interruttore verde dovere Essere premuto.

Manopola di regolazione della tensione della lama della sega a nastro

1. Con la manopola di regolazione (31) la sega a nastro tensione di carico è corretto, se necessario:
2. Girando l'impostazione manopola in senso orario aumenta la tensione della lama.
3. Girando l'impostazione La manopola in

28 29 30

senso antiorario riduce la tensione del lama.
Presto Pubblicazione LevaCon la leva di sgancio rapido (32) la seg tensione della lama È rilasciato.
Collocamento Manopola per Regolazion del tracciamento della lama10. Con la manopola di regolazione (33) regola l'inclinazione della fascia superiore ruota della sega Potere Esse regolato, se necessario.Questo regolazione della traccia è necessario avere la lama correre al centro dei pneumatici di gomma della band ruote per seghe .11. Girando in senso orario = la lama si sposta verso posteriore .12. Girando in senso antiorario = lama si sposta in primo piano .
Regolazione della velocitàRegolare la manopola per regolare la velo del sega a nastro:bassa velocità per difficoltà legno, pla alta velocità per tutti tipi di legno.Con la manopola di regolazione (34) l'azionamento la tensione della cinghia è corretta, se necessarioGirando il collocamento manopola antiorario aumenta IL lama tensione.Girando il collocamento manopola in senso orario riduce IL lama tensione.	34
Inclinazione del tavolo della segaDopo aver allentato la vite di bloccaggio (35), il tavolo della sega (36) si inclina i modo continuo di 45° rispetto alla lama.

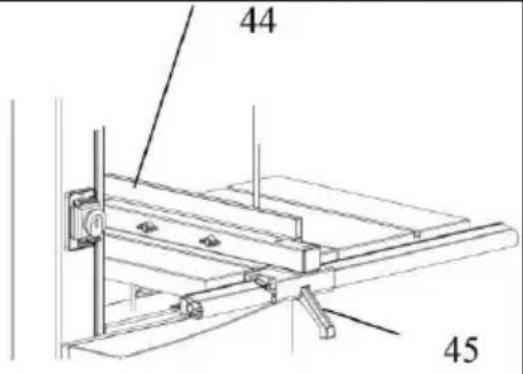

Installazione del RIP Recinzione7. IL la recinzione parallela può essere utilizzata su entrambe le parti del lama.Quando la recinzione di sicurezza È spostato da un lato della lama della sega all'altro altro l' estrusione della recinzione(44) deve essere invertita.8. Posto guida parallela sulla guida della guida parallela. Stringere il bloccaggio leva(45)del RIP.

INITIALOPERATION

Pericolo! Avviare la sega solo dopo aver eseguito i seguenti

preparativi

completato:

-La sega è in modo sicuro montato;
-Il tavolo della sega è installare led e allineati;
-È stata controllata la tensione della cinghia trapezoidale ;
-Dispositivi di sicurezza Avere essere controllato.Collegare la sega alla rete elettrica

fornire solo dopo tutto quanto sopra i preparativi sono completati!

Altrimenti c'è un rischio di avviamento involontario della sega, che Potere causa

grave personale infortunio.

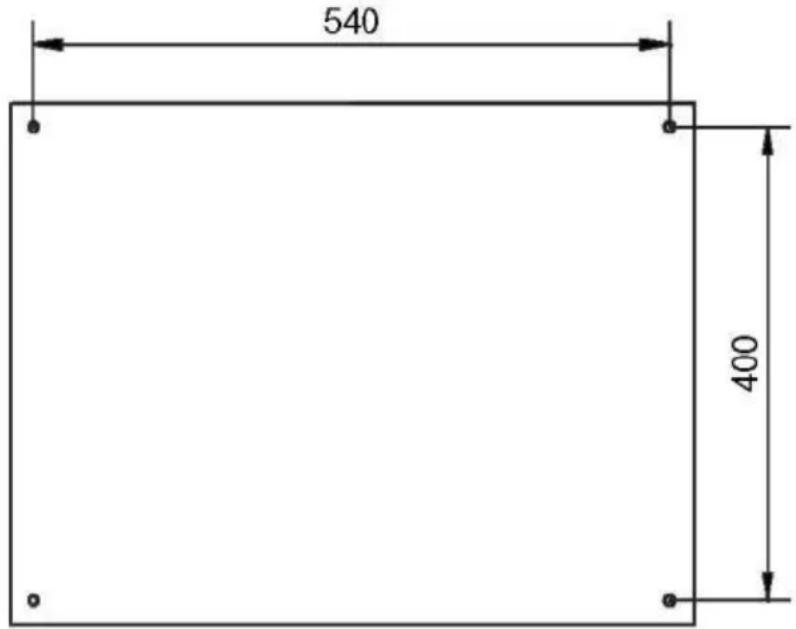

1. Montaggio

Per una posizione stabile la sega dovere essere montato su una stalla supporto superficie:

• Esercizio 4 fori nel supporto superficie .
• Inserire i bulloni di fissaggio attraverso la base piatto e sicuro con essi noci.
• Funzionamento ottimale altezza e stabilità sono fornite dal supporto in acciaio, già predisposto per il montaggio della sega. Informazioni per quanto riguarda il il montaggio dello stand è dato nell'add endum a queste disposizioni operative istruzioni.

540 400

2. Allineamento del tavolo della sega

Il tavolo della sega deve Essere allineare d in due aerei

- Lateralmente, affinché la lama scorra esattamente al centro IL tavolo inserire;

-A angoli retti rispetto alla banda sega lama.

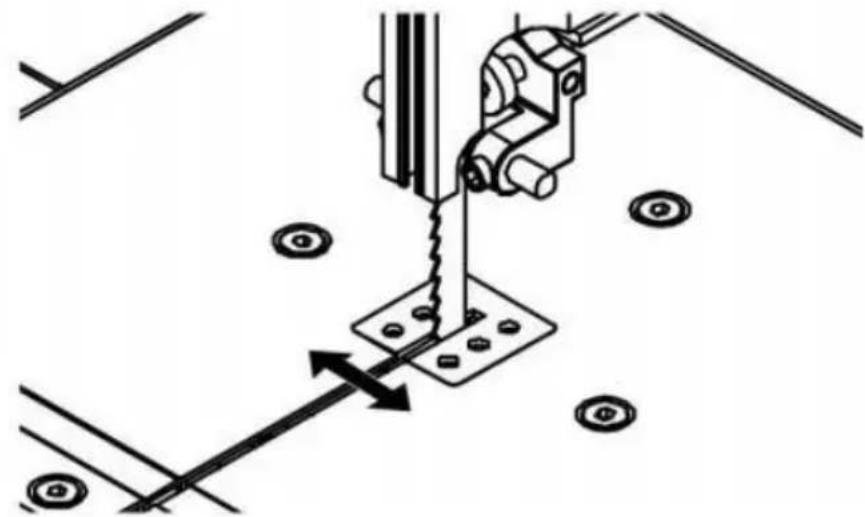

Tavolo da sega Allineamento laterale

- Allentare le quattro viti di fissaggio che sostengono il supporto inferiore del tavolo perno.

- Allineare il tavolo di lavoro in modo che la lama attraversa il centro de inserti da tavolo fessura.

- Stringere le quattro viti di fissaggio Ancora.

Allineamento del tavolo di lavoro a Angoli retti rispetto al Sega a Lama

- Aumentare guida lama superiore completamente. Controllare la tensione della lama della sega a nastro.

- Allentare la serratura leva.

- Utilizzando una squadra da falegname, posiziona il tavolo ad angolo retto A IL lama E stringere la serratura leva Ancora.

- Allentare il dado di bloccaggio (41) e regolare il limite superiore avvitare(42)finché Esso tocca IL tavolo da lavoro.

- Stringere il bloccaggio noce.

42 41

3. Collegamento del collettore di polvere

Pericolo! La polvere di alcune specie di legname (ad esempi quercia, faggio e crassino) può causare il cancro se inalata: utilizzare sempre un aspiratore per la polvere quando si lavora in spazi chi velocità dell'aria all'estrazione della polvere della sega porta≥20 SM).

Attenzione ! Funzionamento senza UN polvere collettore È soltanto possibile :

All'aperto;
● Per un funzionamento di breve durata (fino a un massimo di 30 minu
- Con polvere respiratore.
- Se non è presente alcun collettore di polvere i chip usati si accumuleranno, il che Bisogno A Essere RIMOSSO periodicamente.

Collegare il collettore di polvere o l'aspiratore industriale con un adattatore adatto a IL estrazione della polvere porta.

1. Tensionamento del Sega a nastro Lama

Pericolo! Troppa tensione può causare la rottura della fascia

sega lama A

rompere.Troppo una piccola tensione può causare la rotazione della ruota della sega a nastro scontrino

e la sega a nastro lama a fermare.

• Sollevare la parte superiore lama guida y completa.
• Controllo della tensione della lama:-Controllare la tensione di spingendo con undito, a metà tra il tavolo e guida lama superiore, contro il lato lama (la lama non deve flettersi Di più di 1-2 mm).
• Controllare la regolazione al tensione della lama indicatore. La scala indicare la corretta regolazione in funzione dell' sega a nastro larghezz della lama.

- Correggere la tensione se necessario: girando il collocamento manopola(48) antiorario aumenta la tensione della lama. Girando l'impostazione manopola(48) o riduce la tensione della lama.

augmente la tensio 4 + - 48

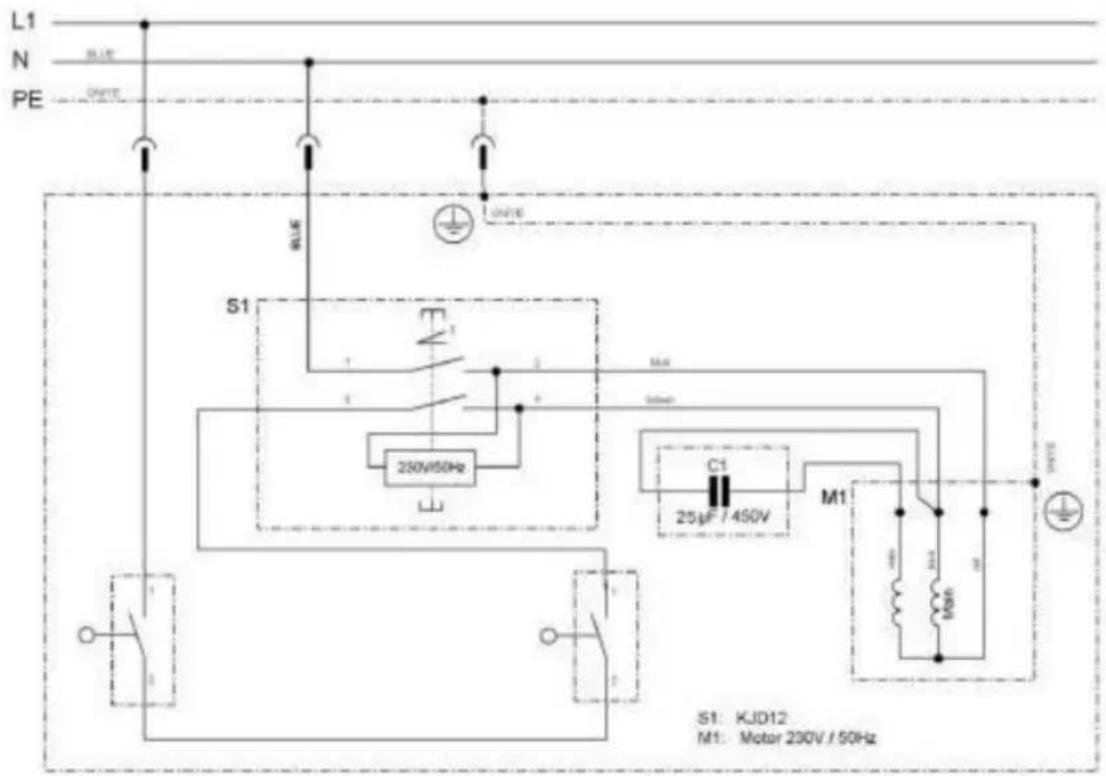

5. Collegamento a Rete elettrica

Pericolo! Alta tensione Utilizzare la sega solo in UN Asciutto

ambiente.

Utilizzare la sega solo su un corrispondenza della fonte di alimentazione i seguenti requisiti :

• La tensione di rete e la frequenza del sistema sono conformi alla tensione e la frequenza mostrata sulla macchina targa;
• Fusibile protezione da un dispositivo di protezione da corrente residua (RCD) di 30 ma sensibilità;
  ● Punti vendita correttamente installato, messo a terra e testato;

Nota :

Verificare con il proprio locale Elettricità Consiglio di amministrazione o il tuo elettricista se In dubiti che il collegamento del tuo servizio domestico soddisfi i requisiti requisiti.

• Assicurarsi che il cavo di alimentazione è fuori del modo, quindi Quell Esso fa non interferire con il lavoro e non rappresentare un problema inciampare pericolo o lo farà Ottenere danneggiato.

● Proteggi il cavo di alimentazione da calore, liquidi aggressivi E affilato bordi.

• Utilizzare solo cavi di prolunga isolati in gomma di sufficiente croce di piombo
• sezione(3 x 1,5 mm2, per macchine con motore trifase: 5 x 1.5 (mm2
• Fare non tirare il cavo di alimentazione A staccare la spina.
  p. Quando la sega è assemblata e tutti i dispositivi di sicurezza sono installato, connetti esso al Alimentazione elettrica.
  q. Avviare brevemente la sega e girare SPENTO immediatamente Ancora
  r. Controllare la lama della sega a nastro direzione Di rotazione:in IL taglio zona Esso deve procedere dall'alto verso il basso.
  s. Se la sega a nastro la lama e gira nel torto direzione, scollegare IL energia cavo di alimentazione a IL sega.
  t. cambiare il collegamento elettrico di UN qualificato elettricista!

6. Collegamento a Rete elettrica

Montaggio del supporto del mobile

• Controllare il contenuto rispetto al parti lista.
• Individuare Indietro pannello e estremità destra e sinistra pannelli sul base pannello, uso sicuro bulloni esagonali e rondelle.
• Fissare il estremità destra e sinistra pannelli al Indietro pannello, sicuro usando esadecimale bulloni e rondelle.
• Fissare il rinforzo anteriore membro sul estremità destra e sinistra pannelli assemblare usando esadecimale bulloni e rondelle. Fissare il ripiano all'estremità destra e sinistra pannelli utilizzando rimanente bulloni esagonali e rondelle.
  ● Montare la porta su IL FINE padella el.
• Con l'assistenza, sollevare IL banda sega E accuratamente posizione Esso In posto in cima al banco di lavoro.
• Aggiustare In posizione usando esadecimale bulloni, rondella passante, supporto per mobile, rondella, dado esagonale, sega a nastro e rondella autobloccante 8, quindi fissare superiore lato con dado esagonale. Ripetere la procedura per tutti e quattro gli angoli prima di serrare completamente.

OPERATION

Pericolo! Per ridurre il rischio di incidenti personali infortuni COME tanto se possibile, le seguenti misure di sicurezza Durante l'uso della sega è necessario osservare le seguenti raccomandazioni

Utilizzo personale dispositivi di protezione:

• Polvere respiratore;
• Udito protezione;
• Occhiali di sicurezza.

Tagliare solo un pezzo alla volta una volta.

Sempre tenere fermo il pezzo in lavorazione sul tavolo.

Fare non inceppare il pezzo in lavorazione.

Fare non tentare di fermare la sega a nastro lama di spingendo il pezzo in lavorazione contro il suo lato.

Se il tipo di lavoro lo richiede, utilizzare quanto segue:

• Supporto al lavoro per lungo stock, che sarebbe Altrimenti autunno fuor dal tavolo SU completamento del taglio;
• Spingi il bastone-se la distanza guida parallela – lama per sega a na d120 mm:
• Polvere collettore;
• Un attrezzo appropriato per il taglio girare magazzino, a Mantenere Ess da svolta:

- Una guida adatta per l'azienda supporto quando taglio magro azione posizione SU bordo.

- Prima di iniziare il lavoro, controllare che quanto segue sia in funzionamento corretto ordine:

- Sega a nastro lama;

- Superiore e inferiore protezione della lama.

● Sostituire le parti danneggiate A una volta!

- Supporre il lavoro corretto posizione(la b e sega denti della lama dover puntare verso IL operatore).

- Non tagliare mai più pezzi contemporaneamente e Anche, Qualunque fasci contenente più pezzi singoli. Rischio di lesioni personali se individuale i pezzi vengono catturati dal sega lama incontrollato

Disegno - in / intrappolamento pericolo !

- Fare non indossare abiti larghi, gioielli o guanti, che potrebbe essere catturato e ferita su da girevole parti di macchine.

- Contenere lungo capelli con un retina per capelli.

- Non tagliare mai il materiale a cui corde, fili, spaghi, cavi e fili sono attaccati o contengono tali materiali.

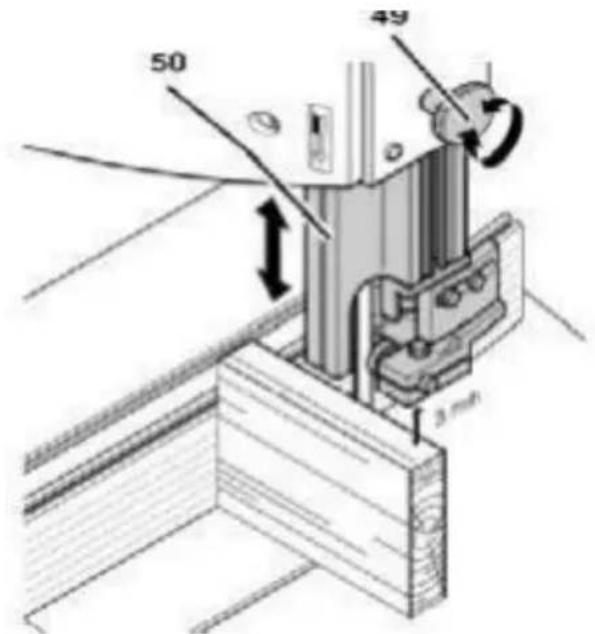

Regolazione guida lama superiore

IL altezza della guida lama superiore (50) esigenze A Essere aggiustato:

- Prima di ogni operazione di taglio, per accogliere il altezza del pezzo lavorazione (la guida della lama superiore deve essere impostato circa 3 mm sopra il pezzo in lavorazione );

50 49 3 mm

- Dopo le regolazioni di banda sega lama O sega tabella(ad esempio .banda sega cambio lama , tensionamento Di IL banda sega lama , sega tavolo allineamento ).

Pericolo! Prima di regolare la guida della lama superiore e sega tavolo

inclinare:

• Interruttore macchina SPENTO.
• Aspettare fino a quando il banda sega lama ha Venire A UN completa fermati. Imposta guida lama superiore (50) con la manopola di regolazio (4 9) alla posizione desiderata

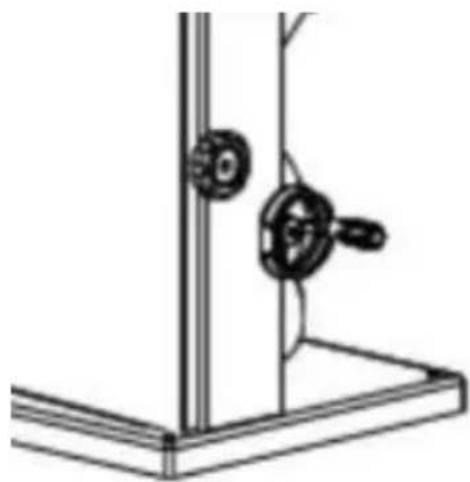

Regolazione della velocità di taglio

1. Regolare la manopola per regolare la velocità del sega a nastro. 2. In senso orario velocità di rotazione aumentato.
2. In senso antiorario la velocità di rotazione diminuisce.
3. Velocità allineare:

50Hz:500-880m/min

60Hz:600-1050m/min

1) Scegliere e installare un inserto estruso da tavolo adatto al tipo di tagl da effettuare Essere eseguito:

- Tavolo inserire estrusione con UN stretto fessura per standard tagli trasversali soltanto;

- Tavolo inserti estrusione con UN smussato fessura per livello tagli Anche.

2) Regolare la sega a nastro lama velocità.

3) Se necessario, regolare l' inclinazione del tavolo.

Rischio di contraccolpo (pezzo in lavorazione) viene catturato dal sega a nastro lama o lanciato contro l'operatore)!D o non inceppare alcun pezzo in lavorazione.

4) Selezionare la guida parallela e l'inclinazione del tavolo per il tipo di operazione di taglio A Essere eseguito.

5) Impostato guida lama superiore 3 mm sopra il pezzo in lavorazione e.

Nota: effettuare sempre un taglio di prova in un pezzo di scarto per verificare le impostazioni; correggere se necessario prima di tagliare il pezzo in lavorazione.

6) Posizionare il pezzo da lavorare sul tavolo della sega.

7) Spina In.

8) Avviare la sega.

9) Tagliare il pezzo in lavorazione in un separare passaggio.

10) Spegnere se non si effettuano ulteriori tagli è da fare immediatamente dopo.

CARE AND MAINTENANCE

Pericolo! Prima di qualsiasi intervento di manutenzione:

• Interruttore macchina SPENTO.
• Scollegare cavo di alimentazione.
• Aspettare finché la sega è arrivato a UN completare fermare.
• Controllo Quello Tutto sicurezza dispositivi Sono operativo Ancora Dopo ogni servizio.
• Sostituire difettoso parti, in particolare dispositivi di sicurezza, solo con originali sostituzione parti. Parti non testate e approvate dal produttore dell'apparecchiatura può causare danni imprevisti.
• Riparare e lavori di manutenzione diversi da quelli descritti in questa sezione dovrebbe essere eseguito solo di qualificato specialisti.

- Sostituzione e regolazione della lama della sega.

Rischio di lesioni, anche con la lama della sega a nastro ferma.

Indossare guanti durante la sostituzione delle lame.

Utilizzare solo lame per seghe a nastro adatte.

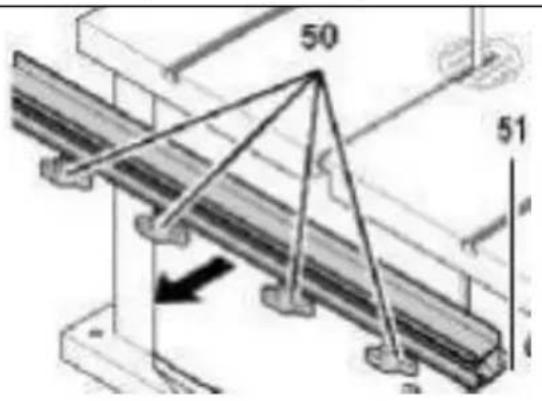

1. Allentare le quattro viti (50) e rimuoverle la recinzione guida estrusione (51).

2. Aprire Entrambi alloggio porte

3. Impostare la parte superiore lama guida(55)a suo verso ove posizione .

4. Quindi allentare la tensione del lama ruotando il volantino (48)

50 51

sulla parte superiore dell'alloggiamento della ruota superiore. Rimuovere la lama la guida attraverso

• La fessura nel sega tavolo
• IL protezione della lama sulla parte superiore lama guida

• IL copertura della lama sull'alloggiamento della sega (54) e IL guide della lama.

• Montare una nuova fascia sega lama.Osservare corretto posizione:i denti puntare verso lato anteriore (porta) della sega

• Lama della sega a nastro centrale SU IL pneumatici in gomma del mole per seghe a nastro.

• Stringere lo sgancio rapido leva fino a lama NO scivolare più lungo fuori dal sega a nastro ruote.

• Vicino Entrambi alloggio porte.

• Poi:

- Tensione della lama della sega a nastro (vedere "Iniziale operazione").

- Allinea banda sega lama(vedere"Cura e manutenzione")

- Allinea lama guide(vedi "Cura E manutenzione");

- Lascia che la sega provi correre per almeno uno minuto;

- Fermare la sega, scollegare e ricontrollare le impostazioni.

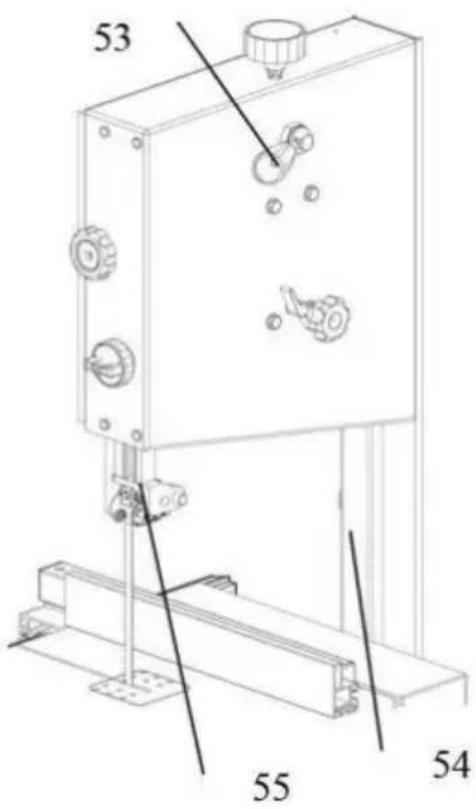

53 55 54

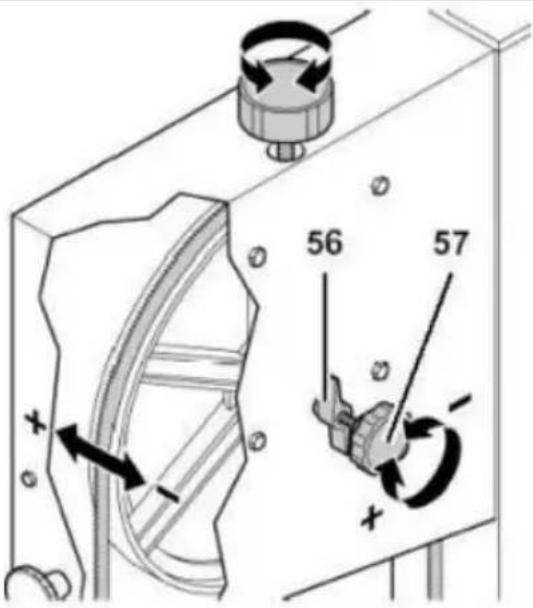

Allineamento del Sega a nastro LamaSe la lama della sega a nastro no correre In IL centro del pneumatici di gomma , il tracciamento deve essere corretto regolando l'inclinazione del superiore sega a nastro ruota :10. Allentare la serratura noce(56)11. Impostazione della svolta manopola(5 7):-Impostazione della svolta manopola (57 ) in senso orario se la lama o sega a nastro corre verso il davan alla sega.-Giro collocamento manopola (57) contatore orologio saggio se la lam della sega a nastro corre verso la parte posteriore della sega.12. Stringere serratura noce(56).
Allineamento della lama superio GuidaIL la guida della lama superiore è composta Di:Spinta cuscinetto ( supportante) IL banda sega lama da IL posterio )Due guide cuscinetti (fornendo supporto laterale).Tutto i cuscinetti devono essere regolati nuovamente dopo ogni banda sega lama modifica e/o aggiustamento del tracciamento. Controllare periodicamente tutti i cuscinetti per verificarne
l'usura. Se necessario, sostituire entrambe le guide cuscinetti allo stesso tempo.
Regolazione della spinta Cuscinetto22. Se necessario, allineare e stringere il band d sega lama.23. Allentare la vite di fissaggio della lama superiore guida.24. Allinea in alto lama guida25. fissaggio della guida lama superiore vite.26. Allentare il bloccaggio dell'anello del cuscinetto reggispinta vite.27. Regolare il cuscinetto reggispinta posizione(distanza e cuscinetto reggispinta-sega a nastro lama=0,5 mm–se la lama della sega a nastro è girato di mano,esso dovere non toccare il spinta cuscinetto ).28. Serrare il cuscinetto reggispinta vite di bloccaggio.

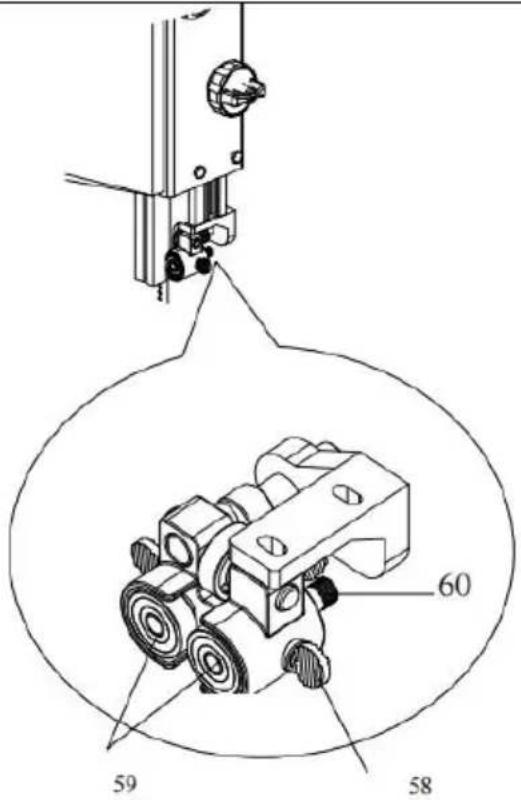

Regolazione dei cuscinetti di guida13. Allentare bloccaggio bullone(58).14. Imposta guida cuscinetti(59)con l'albero(60) contro la lama della sega a nastro.15. Girare la ruota della sega a nastro a mano in UN direzione in senso orario parecchi volte per portare i
cuscinetti di guida nella posizione corretta-entrambi i cuscinetti di guida dovrebbero Appena toccare il sega a nastro . Riavvitare il bullone di bloccaggio (58) per bloccare IL albero(60 )
Allineamento del Guida della la inferioreIL la guida della lama inferiore è composta Di:Spinta cuscinetto (supporto del banda sega lama da IL posteriore)Due guida cuscinetti (fornendo lateraleQuesti parti Bisogno A essere riaggiustato dopo ogni b e cambio lama della sega o tracciamento
Sostituzione del Pneumatico pe sega a nastroControllare periodicamente l'usura dei pneumatici della sega a nastro. Sostituirli solo In coppie:10. Rimuovere sega a nastro lama(vedi"C aure e manutenzione");11. Sollevare il pneumatico della sega a nastro con un piccolo cacciavite, quindi tirare fuori il sega a nastro ruota.12. Montare nuovi pneumatici per seghe a nastro e reinstallare la fascia sega lama.
Sostituzione dell'inserto della tabellaL'inserimento della tabella necessita sostituzione quando il suo slot ha ingrandirsi o danneggiato.7. Rimuovere il tavolo ins ert(61) d tavolo della sega (push su da sotto).8. Adatto nuova tabella inserire.	1

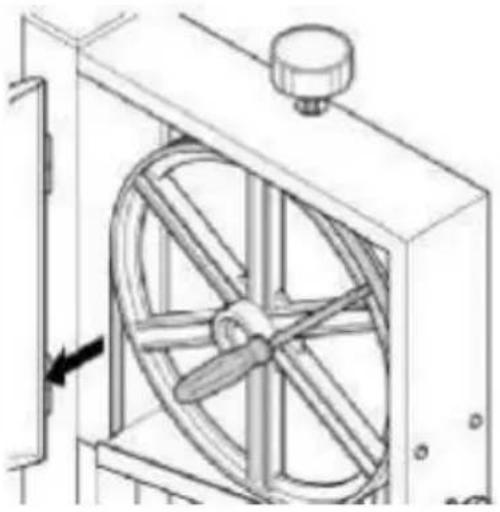

Pulizia del Sega10. Aprire l'alloggiamento porte.11. Rimuovere trucioli e segatura o spazzola o aspirapolvere più pulito.12. Chiudere le porte dell'alloggiamento
Negozio visto dove● Non può Essere usato o manomesso di non autorizzato persone e● Nessuno può ottenere male da macchina.● Fare non conservare la sega all'aperto, in aree non protette In umido o bagnato posizioni.
Cintura Sostituzione1. Girare il volantino e allentare IL cintura.

1. Allentare la rapida salita sul retro sega a nastro E allentare IL sega lama.

2. Allentare la molla con un morsett a molla.

3. Togliere la ruota inferiore e sostituirla IL cintura

Le riparazioni degli utensili elettrici devono essere eseguite di qualifi elettricisti soltanto! Utensili elettrici in la necessità di riparazione può essere inviato al servizio centro del tuo paese.Fai riferimento alla ris elenco dei pezzi per l'indirizzo.

Si prega di allegare una descrizione del guasto all'utensile elettrico.

PROTEZIONEAMBIENTALE

Tutto confezione i materiali sono 100% riciclabile. Usato Gli utensili elettrici e gli accessori contengono notevoli quantità di materie prime preziose e gomma materiali, che possono essere riciclato.

Queste istruzioni sono stampate su carta prodotta con elementare sbiancamento senza cloro processo.

RISOLUZIONE DEIPROBLEMI

Pericolo!

Prima di effettuare qualsiasi intervento di manutenzione o di assistenza in caso di guasti Sempre:

• Interruttore macchina SPENTO
• Scollegare cavo di alimentazione.
  ● Aspettare Fino a IL banda sega lama ha Venire A UN completare fermare.

Dopo ogni intervento di manutenzione in caso di guasto, verificare che tutti i dispositivi di sicurezza siano funzionanti.

Il motore fa non correre

Relè di sottotensione scattato di esca per mancanza di corrente :

• Interruttore di nuovo.
  • NO tensione di rete

• Controllare i cavi, la spina, la presa e fusibile di rete.

• Motore surriscaldato, ad esempio a causa di un smussare sega a nastro lama o truciolo accumulo nel alloggio:

• Rimuovere la causa del surriscaldamento, lasciare raffreddare per alcuni minuti minuti , poi ricominciare.

Sega a nastro la lama si allontana linea di taglio o fuoriesce da nastro

ruote

Sega a nastro lama non è correndo al centro del mole per seghe a nast

- Corretto monitoraggio (vedere "Cura e manutenzione").

Sega a nastro la lama si rompe

Tensione non corretta:

- Corretto sega a nastro tensione della lama (vedere "Funzionamento iniziale"). Carica anche alto:

Ridurre la pressione contro la sega a nastro lama (velocità di avanzamento ridotta). Sega a nastro non corretta lama:

- Sostituire sega a nastro lama(vedi"C sono e manutenzione"): Materiale sottile = sega a nastro stretta lama Materiale spesso = largo lama della sega a nastro.

Sega a nastro lama deformata

Carica anche alto:

- Evitare laterale pressione sul sega a nastro lama.

La sega vibra

• Insufficiente montaggio:
• Fissare correttamente la sega su una superficie adatta (vedere "Iniziale operazione"). Tavolo sega sciolto:

- Allinea e fissa tavolo da sega. Supporto motore sciolto:

- Controllare le viti di fissaggio, serrare se necessario.

Porta di estrazione della polvere bloccato

Nessun collettore di polvere collegato o capacità di aspirazione insufficiente

- Collegare UN polvere collettore O aumento aspirazione capacità (aria velocità≥20 m/sec all'estrazione di polvere ionica porta).

TECHNICAL SPECIFICATIONS

ENERGIA

1100W

Larghezza massima della gola	340mm
Taglio massimo altezza	330mm
Lunghezza della lama della sega	2780mm
Dimensioni del tavolo di taglio :	400*548mm
Velocità massima della lama (50	880 m/min
Velocità massima della lama (60	1050m/min
Nord-Ovest	8 1,8KG
GW	1 05KG

ELECTRICAL WIRINGDIAGRAM

L1 N PE BLUE WHITE S1 250V/50Hz M1 C1 25μF / 450V M1 S1: KJD12 M1: Motor 230V / 50Hz

Banda Sega Mobiletto In piedi

ARTICOLO	N. PARTE	NOME	Quantità
2	DJ350A01202	Gamba	4
3	DJ350A01204	Piastra di collegamento corta	2
4	DJ350A01203	Piastra di collegamento lunga	2
5	AttaccoGB/T801 M8 × 16	bullone per carrozza	16
6	Italiano:GB/T97.1 8	Rondella piatta	16
7	GB/T6170/1 M8	Dado esagonale	16

ARTI COL O	N. PARTE	NOME	Quantità
1	Modello DJ350A04100W	Porta inferiore	1
2	GB70-85 M5×10	Set di prese esagonali Bullone a testa colonnare	4
3	DJ31505008	Blocco fisso	2
4	GB889-86 M6	Dado di bloccaggio	2
5	BS35000000P	Telaio per sega a nastro	1
6	M4×12	Viti a testa svasata	2
7	GB70-85 M6×25	Set di prese esagonali Bullone a testa colonnare	6
8	Codice articolo: TJ315B06012A	Bastone di spinta	1
9	DJ200030904	Gancio	1
10	DJ350A03100	Porta superiore	1
11	GB894.1-86 15	Anello elastico per albero	2
12	DJ350A03006	Bullone cuscinetto superiore	1
13	DJ38003003	Supporto bullone cuscinetto superiore	1
14	DJ250A03009	Noce	1
15	GB6177-86 M8	Dado flangiato esagonale	4
16	DJ350A03008	Piastra di guida	2
17	DJ250A03007	Lancia	1
18	GB896-86 6	Rondella divisa	2
19	DJ315S03015	Primavera	1
20	DJ250A03010	Telaio con staffa di tensione	1
21	DJ350A03005	cursore	1
22	GB845-85ST4.8× 16	Vite autofilettante a testa cilindrica cor intaglio a croce	2
23	31503034	Copertina del pannello	1
24	31503038	Cremagliera	1
25	DJ350A03001	Estrusione del supporto guida	1
26	DJ350A03003	Piastra di pressione	1
27	GB70-85 M5×6	Set di prese esagonali Bullone a testa colonnare	2
28	DJ31703113	Ingranaggio	1
29	DJ350A03007	Albero per ingranaggio	1
30	31503014B	Sistema di trasporto guida	1
31	GB845-85 ST4.8×22	Vite autofilettante a testa cilindrica cor intaglio a croce	2
32	DJ350A03009	Asta fissa	1
33	DJ315S03012A-2	Albero di guida	4
34	GB77-85 M6×12	Vite di fissaggio a brugola esagonale	1
35	GB77-85 M6×8	Vite di fissaggio a brugola esagonale	6
36	Italiano:	Cuscinetto	6
37	Codice DJ315S03012A	Alloggiamento guida a tre rulli	2
38	DJ315S03012A-3	Albero per pilota	2
39	31504018	Manopola di regolazione per il bloccaggio	2
40	DJ350A04008	Ruota superiore	1
41	Italiano:	Cuscinetto	4
42	GB14-88 M8×100	Bullone a testa svasata con testa quadra	1
43	31504015	Striscia di pennello	1
44	31504014	Boccola distanziatrice	1
45	GB6177-86 M8	Dado flangiato esagonale	1
46	GB894.1-86 12	Anello elastico per albero	1
47	31504012	Ruota di tensione	1
48	Italiano:	Cuscinetto a sfere	2
49	31504013	Albero scorrevole	1
50	CK-5	Interruttore	1
51	DJ31703008	Gamma	1
52	DJ31703009	Boccola distanziatrice	1
53	DJ350A05002	Tappo Lamello	1
54	31503006	Manopola di impostazione	1
55	GB6172-86 M8	Dado esagonale sottile	2
56	DJ38003004-01	Bullone filettato	1
57	DJ38003002	Pan di tensione	1
58	GB6173-86 M20×1,5	Dado esagonale	1
59	DJ31703010	Sede per albero a sgancio rapido	1
60	DJ38003007	Albero a sgancio rapido	1
61	GB6172-86 M10	Dado esagonale sottile	1
62	TJ315B03002-1	Maniglia di bloccaggio	1
63	GB6170-86 M10	Dado esagonale	1
64	31503008-2	Manopola di impostazione	1
65	31503008-1	berretto	1
66	GB5783-86 M8x45	Bullone esagonale	1
67	GB5783-86 M8x16	Bullone esagonale	8
68	GB97.1-85 8	Rondella	16
69	31503007	Dado ad alette	5
70	GB5783-86 M6X10	Bullone esagonale	4
71	GB97.1-85 6	Rondella	38
72	Numero di modello: RWL1000F0217	Motore puleggia (destra)	1
73	DT/SB030	Manopola di bloccaggio	1
74	DJ200030407A	Primavera	1
75	DJ250A03016B-2	Base della manopola di regolazione	1
76	GB5783-86 M8×55	Bullone esagonale	1
77	DJ350A04003	Bullone cuscinetto inferiore	1
78	31604006	Connettore di aspirazione	1
79	DJ350A04009	Guida inferiore del sedile	1
80	DJ315B03024	Perno di bloccaggio	1
81	Codice articolo: RWL1000F0216	Motore puleggia (sinistra)	1
82	Modello YYL8024EV-T	Motore	1
83	DJ315D03001	Noce	1
84	TJ31502012	Volantino	1
85	DJ350A02003	Albero per ingranaggio	1
86	TJ31503014	Ingranaggio	2
87	DJ315B02008	Maniglia di bloccaggio	1
88	DJ31505007	Placcato fisso	2
89	DJ350A02002	Trunnion da tavolo	2
90	DJ350A02100	Perno inferiore del tavolo	1
91	DJ350A02006	Puntatore	1
92	GB818-85 M4×6	Vite a testa cilindrica con intaglio a croce	1
93	GB5783-86 M6X10	Bullone esagonale	4
94	GB/T801-98 M8×90	Bullone a testa svasata con testa quadra	2
95	DJ350A02001F	Tavolo	1
96	31502009	Inserimento tabella	1
97	DJ315S02001-16	Dado ad alette	2
98	DJ315S02001-18	berretto	2
99	DJ315S02001-09	Staffa per recinzione	1
100	Vite M6×50	Bullone a testa svasata con testa quadra	2
101	Modello TJ250C04003A	Recinzione	1
102	DJ315S02001-05	Piastra di pressione	1
103	Codice articolo: TJ315FA04002C	Porta recinzione	1
104	Modello RTS250G04012	Piastra di pressione in plastica	1
105	GB845-85 ST3.5×9.5	Vite autofilettante a testa cilindrica cor intaglio a croce	2
106	Modello RTS250G04011	Gamma	1
107	Modello RTS250G06011-1	Maniglia	1
108	DJ315S02001-20	Piastra di fissaggio	1
109	DJ315S02001-08	Lancia	1
110	Modello RTS250G06010	Puntatore	1
111	GB70-85 M5X12	Set di prese esagonali Bullone a testacolonnare	2
112	Modello RTS250G04002-2	Copertina destra	1
113	DJ350A04010A	Estrusione del supporto della recinzion	1
114	31502015	Bullone ad ala	4
115	Modello RTS250G04002-1	Copertura sinistra	1
116	TJ25003004A-2	Maniglia	2
117	TJ25003004A-1	Volantino	2
118	31504019	Collare di regolazione	1
119	DJ350A04006A	Albero per la tensione della cinghia	1
120	GB818-85 M4×35	Vite a testa cilindrica con intaglio a croce	4
121	DJ31705002	Copertura del microinterruttore	2
122	Modello HY50	Microinterruttore	2
123	Numero di modello: RWLD0120	Scatola microinterruttore	2
124	GB6170-86 M4	Dado esagonale	8
125	GB862.1-87 3	Rondella di sicurezza	4
126	GB845-85 ST3.5×9.5	Vite autofilettante a testa cilindrica cor intaglio a croce	2
127	DJ350A04002	Protezione lama	1
128	DJ35003003	Pneumatico in gomma	2
129	Z/813	Cintura triangolare	1
130	DJ350A05001GA/2780×12,5×0,5 4T.PI	Lama	1
131	GB818-85 M5×12	Vite a testa cilindrica con intaglio a croce	2
132	DJ350A04008	Ruota inferiore	1
133	DJ315S03014	Boccola distanziatrice	2
134	31504020W	Puleggia	1
135	GB93-87 6	Rondella elastica	3
136	GB6173-86 M20×1,5	Dado esagonale	1
137	GB93-87 20	Rondella elastica	1
138	GB889-86 M5	Dado di bloccaggio	2
139	Numero di parte: TYA010010	Manopola	2
140	DJ31703026	Inserisci fetta	2
141	GB818-85 M4×12	Vite a testa cilindrica con intaglio a croce	4
142	GB6170-86 M5	Dado esagonale	4
143	DJ315B02006-4	Bulloni incernierati	1
144	DJ315B03015	Bloccare la manopola	1
145	GB5783-86 M6X16	Bullone esagonale	1
146	Italiano: GB/T1792 A16	rondella a farfalla	1
147	Italiano: GB/T96.2 6	Rondella	1
148	DJ315B02006-1	Misuratore d'angolo	1
149	DJ315B02006-3A	Asta di guida	1
150	GB894.1-86 16	Anello elastico per albero	1
151	Codice articolo: RWL1000F0212	Manica	1
152	Modello: RWL1000F0213A	Primavera	1
153	GB77-85 M6×10	Vite di fissaggio a brugola esagonale	2
154	Italiano:	Chiave	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
