INSTRUKCJA OBSŁUGI FLO900 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

POMPA ROZDRABNIAJĄCA

INSTRUKCJA OBSŁUGI

MODEL: FLO900

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach.

„Oszczę dź połowę ", „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać, kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii narzę dzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA ROZDRABNIAJĄCA

MODEL:FLO900

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Uprzejme przypomnienie

TESTWATER

Urządzenie FL0900 zostało opracowane z najwyższą starannością i jest testowane w fabryce. Dlatego możliwe jest, że woda testowa pozostaje w urządzeniu.

Należy unikać używania urządzenia w celach komercyjnych; FL0900 jest zarezerwowany wyłącznie do użytku wewnątrz pomieszczeń. System pompy rozdrabniającej urządzenia jest zintegrowany w specjalny sposób, który jest odpowiedni tylko dla toalet z poziomym wylotem (toaleta z syfonem). Pompa rozdrabniająca uruchamia się automatycznie po osiągnię ciu określonego poziomu wody. Aby zapewnić prawidłowe działanie młynka, należy przestrzegać instrukcji instalacji i konserwacji zawartych w niniejszej instrukcji.

Urządzenie jest bardzo wydajne, bezpieczne i niezawodne, jeśli jest prawidłowo zainstalowane i konserwowane zgodnie z instrukcjami podanymi w niniejszej instrukcji obsługi.

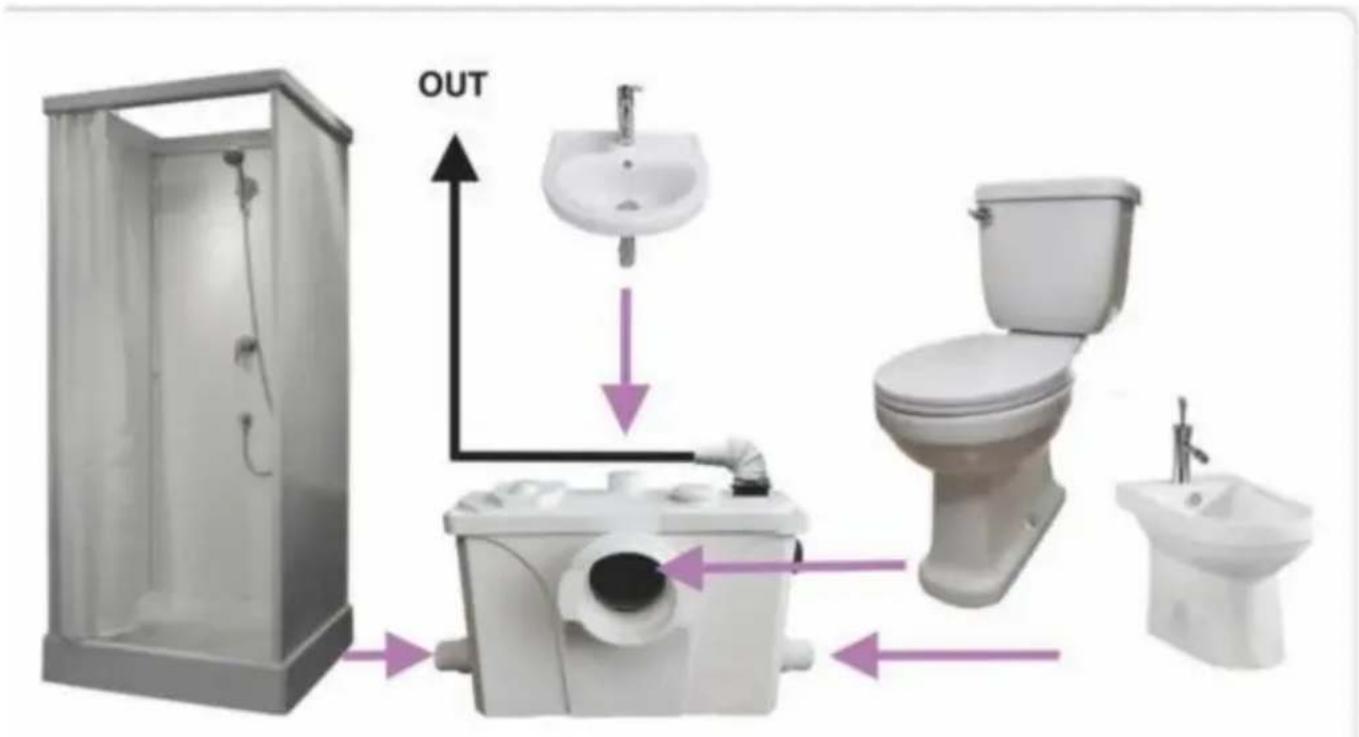

FLO900 przeznaczony jest specjalnie do łączenia z:

Toaleta

Pralka

Kabina prysznicowa

Bidet

Umywalka

Pisuar

SPECYFIKACJE

Model	Wejście	Maksymalna moc Maksymalny przepływ Maksymalne podnoszenie Wlot wody				Wylot wody
FLO900 (USA)	AC110-120V60Hz	1,2 KM	48 GPM	40 stóp	WC+3	1
FLO900 (UE)	Prąd zmienny 220-240 V50Hz	900 W	180 litrów na minutę	12m WC+3		1

OSTRZEŻENIE: Dopuszczalne są wyłącznie instalacje zgodne z powyższymi specyfikacjami.

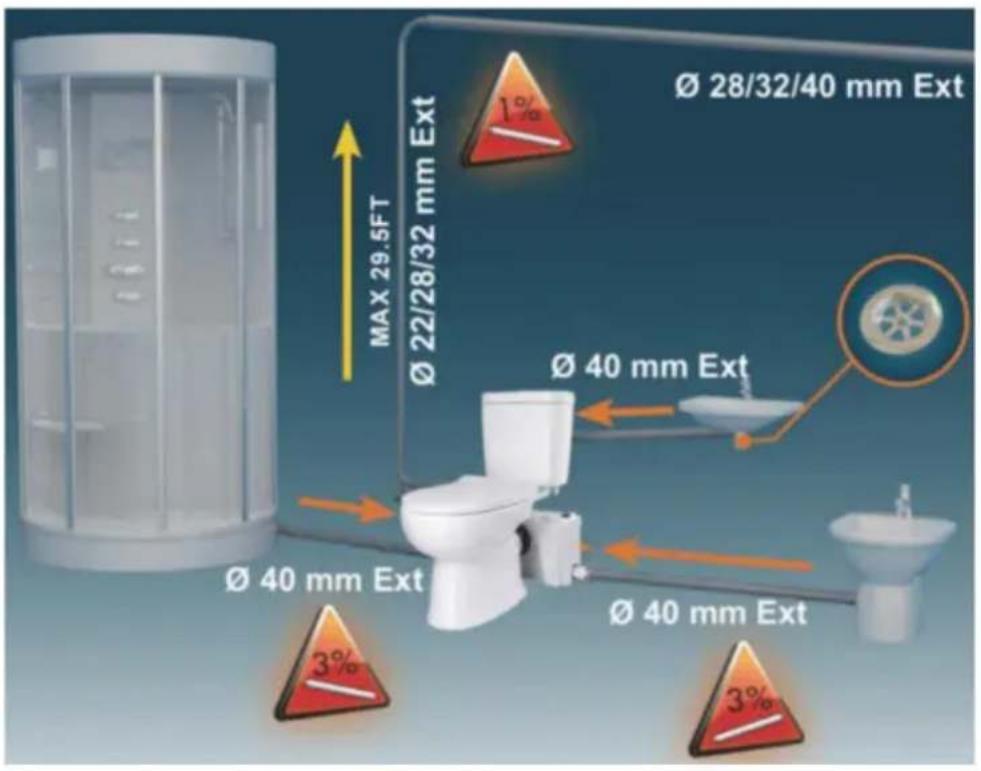

INSTALACJA (SCHEMAT)

MAX 29.5FT Ø 22/28/32 mm Ext Ø 40 mm Ext Ø 40 mm Ext Ø 40 mm Ext Ø 28/32/40 mm Ext 1% Ø 40 mm Ext Ø 40 mm Ext 3%

LISTA AKCESORIÓ W

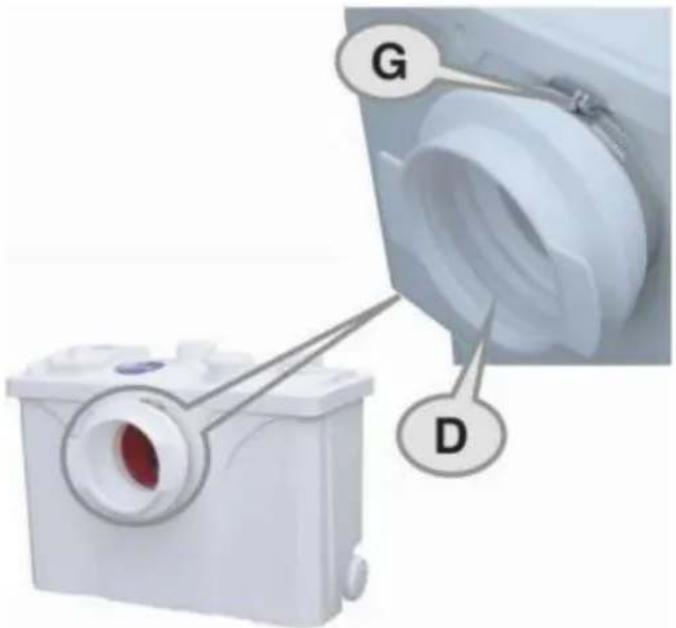

(5-1), Zamontuj gumową tuleję (D) na pompie ściekowej i zablokuj ją za pomocą zacisku wę ża 90-110 mm (G). Uważaj, aby nie zamontować gumy odwrotnie.

G D

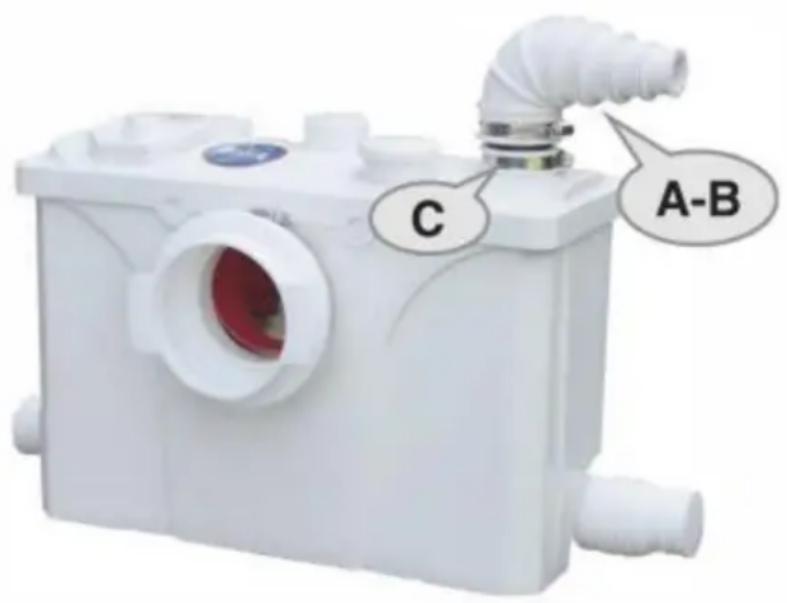

(5-2), Klient może wybrać akcesorium AB i sprawdzić, czy zacisk węża akcesorium jest zablokowany przed instalacją. Nastę pnie klient wybiera rozmiar rury spustowej, która jest dostę pna w l" (28 mm), 1- 1/4" -5-

(32 mm) lub 40 mm (l- l/4"). Wymiary są oznaczone na akcesoriach, a klient ma swobodę wyboru. W tym przykładzie instalacji wybieramy rozmiar rury spustowej 1-1/4"(32 mm). Nastę pnie użyj noża, aby odciąć nadmiar.

Uwaga: Im mniejsza średnica rury, tym się kszy udźwig.

C A-B

(5-3) Ponadto, na narożniku rury wodnej z PVC należy zastosować duży łokieć składający się z dwóch 45-stopniowych łokci, a nie łokcia prostokątnego; w przeciwnym razie bę dzie to miało wpływ na wysokość podnoszenia w pionie.

(5-4) Zainstaluj zawór kulowy (brak w zestawie) w pobliżu wylotu wody, aby zapobiec wyciekaniu ścieków po rozmontowaniu pompy.

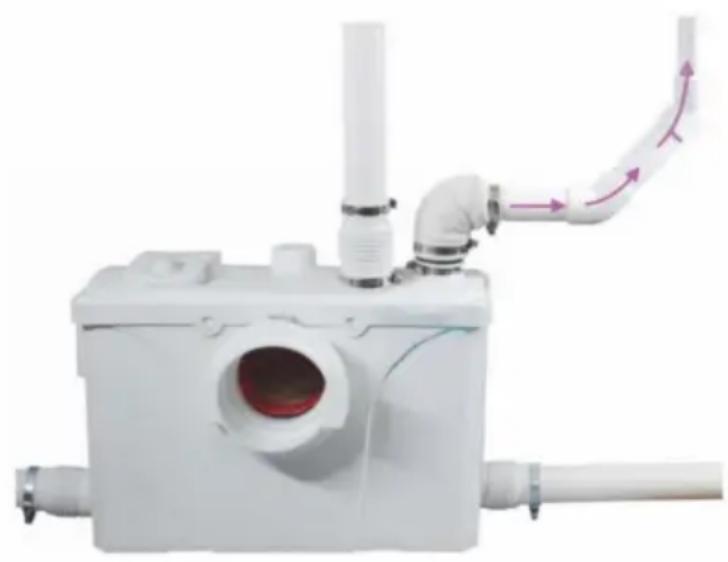

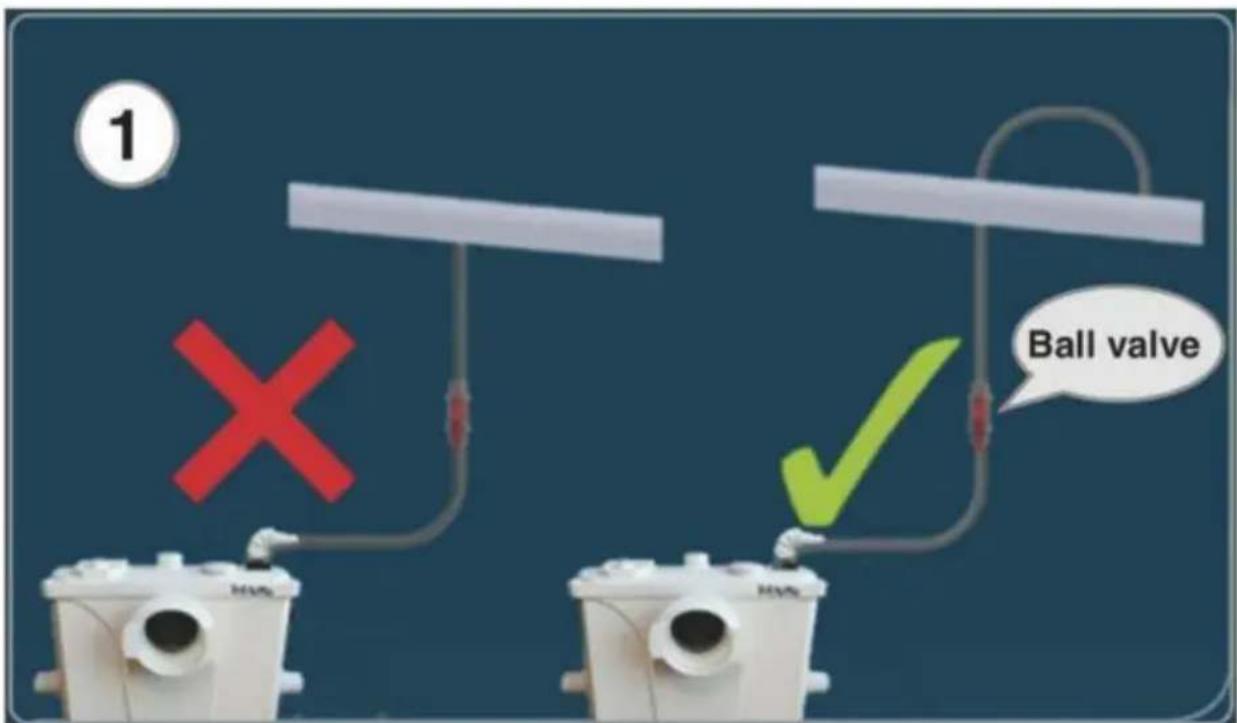

(5-5), Podczas podłączania do głównej rury, rura spustowa musi płynąć od góry do głównej rury, aby zapobiec cofaniu się wody. Jak pokazano poniżej:

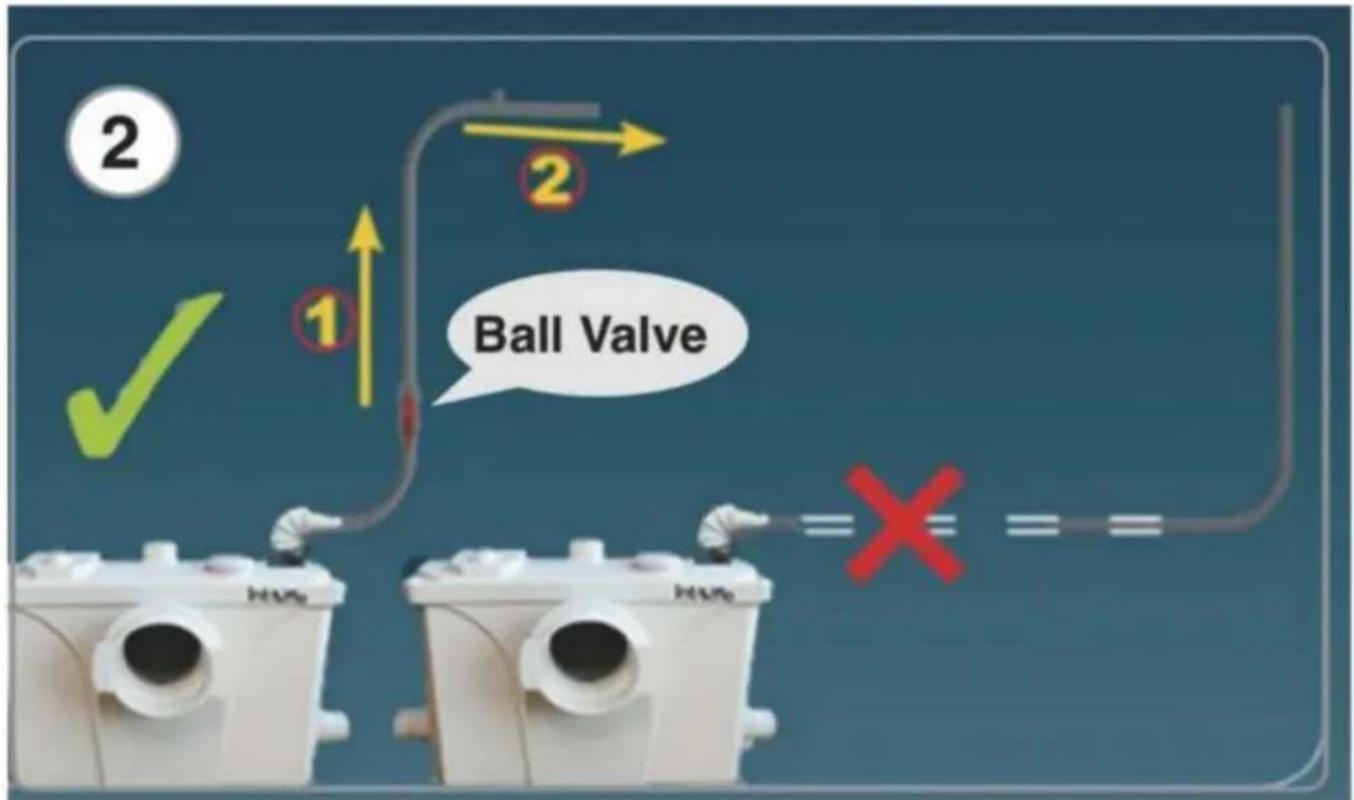

(5-6) Aby uzyskać najlepszą wydajność, najpierw opróżnij wodę w góre, a nastę pnie rurę spustową do rury głównej pod kątem 2%-3%: w przeciwnym razie ścieki bę dą przepływ powrotny.

MONTAŻ RURY PRZYŁĄCZENIOWEJ W ŁAZIENCE

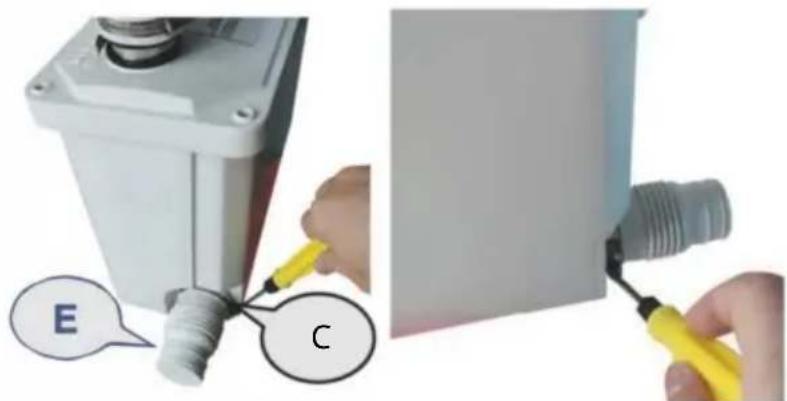

(6-1), Zamontuj złączkę we ża plastikowego (E) i zablokuj ją opaską zaciskową (C). Po lewej i prawej stronie pompy ściekowej znajdują się dwa otwory wlotowe. Służą do połączenia prysznica i umywalki. Jeżeli dopływ wody jest nieużywany, można podłączyć za pomocą akcesorium K.

E C

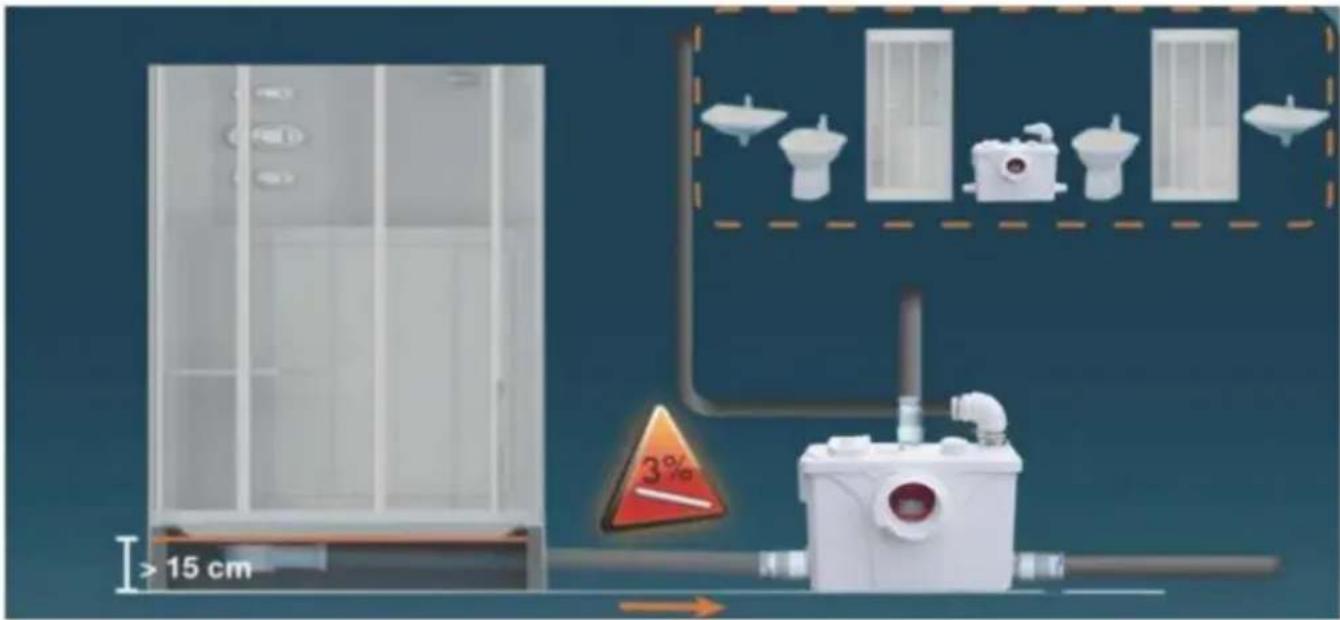

(6-2), Podczas instalowania kabiny prysznicowej, najpierw możesz zainstalować drewnianą lub żelazną podstawę prysznica lub zbudować platformę cementową. W przypadku ścieków z prysznica i wanny upewnij się, że nachylenie syfonu wynosi co najmniej 3% (0,4 cala na 40 cali), tak aby ścieki przepływały przez naturalną grawitację do miejsca ustawienia jednostki. Jeśli inne jednostki sanitarne są podłączone do linii utylizacji wzdłuż obwodu utylizacji, zainstaluj zawory zwrotne w odpowiednich rurach odpływowych, aby zapobiec cofaniu się wody. Uwaga: Upewnij się, że rama kabiny prysznicowej jest podniesiona do

minimalna wysokość 6 cali (15 cm). Zależy to również od odległości mię dzy prysznicem a pomp

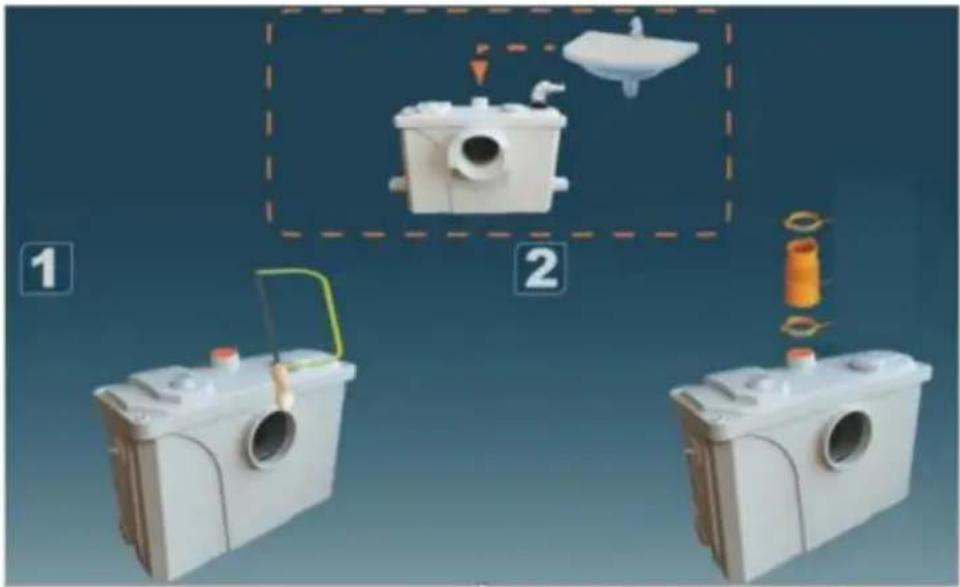

(6-3) Jeśli chcesz podłączyć wie cej spreze tu i skorzystać z górnego wlotu wody, otwórz go piłą i podłącz we żem.

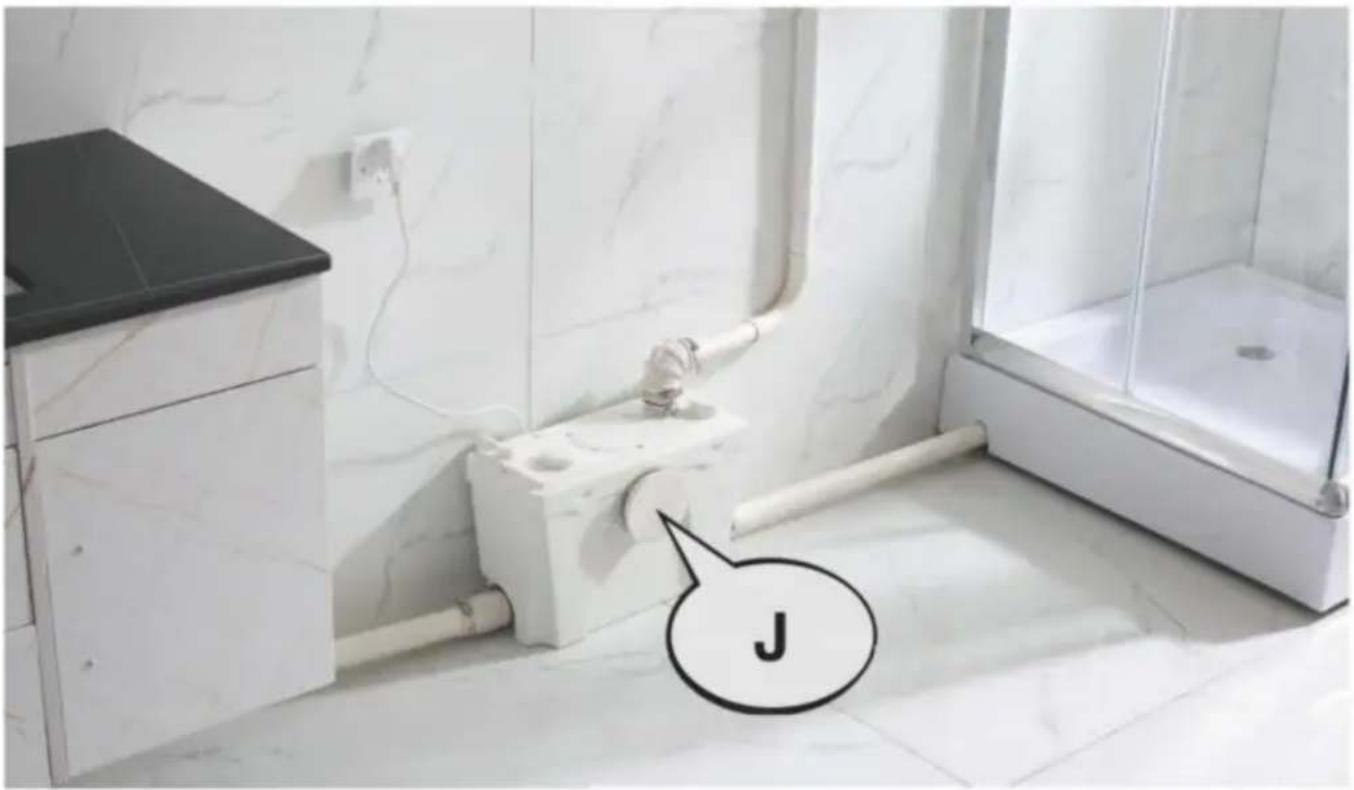

(6-4), Jeśli toaleta nie jest podłączona, możesz użyć pokrywy (J), aby zablokować wlot wody toaletowej, a nastę pnie użyć zacisku (G), aby zamocować toaletę. Nastę pnie podłącz tylko umywalkę, prysznic i pralkę.

J

PODWÓJNA FUNKCJA DEZODORANTU

Jednym ze sposobów dezodoryzacji jest użycie wę gla aktywnego. Włóż woreczek z wę glem aktywnym do otworu wentylacyjnego i szczelnie go przykryj.

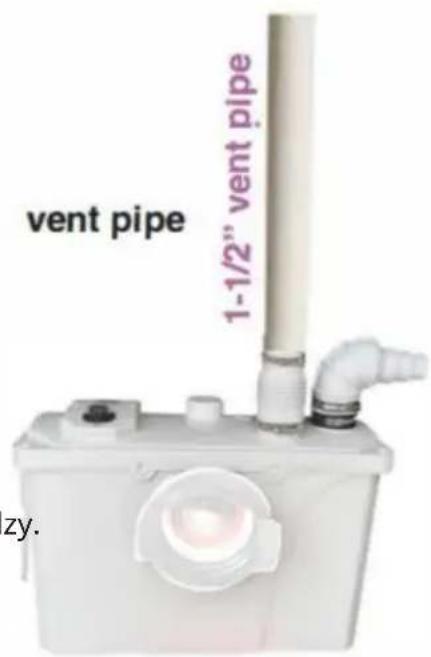

A druga to dezodoryzacja z wentylacją

kanały. Zobacz zdjęć cie po prawej stronie. Rozmiar rury odpowietrzającej wynosi 1 -1 /2" (40mm).

Można również zrezygnować z montażu kanałów wentylacyjnych, co oszczę dziłoby wielu kłopotów i pienię dzy. Jednak wę giel aktywny należy wymieniać raz w roku.

vent pipe 1-1/2" vent pipe zy.

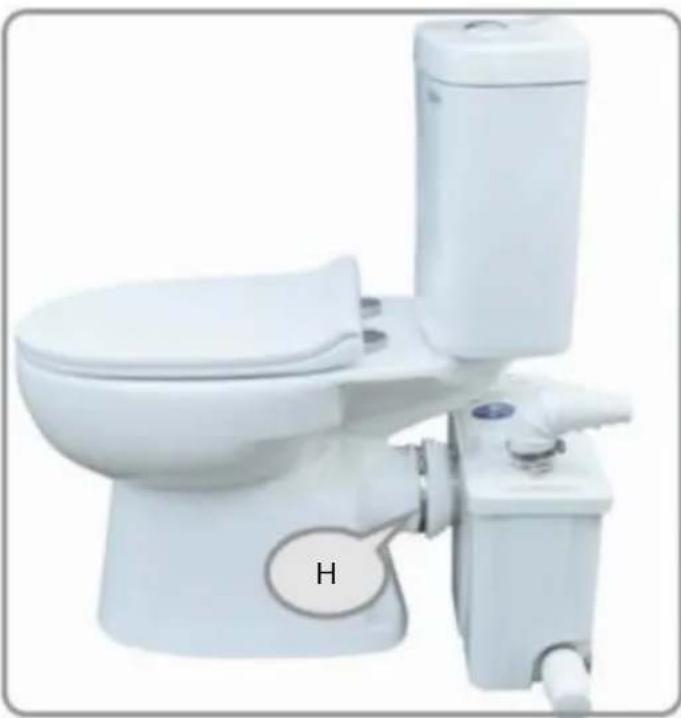

8-1, Na koniec podłącz toaletę i zablokuj ją zaciskiem wę ża 110-120 mm (H). Pozycja instalacji pompy rozdrabniającej powinna być równoległa do toalety.

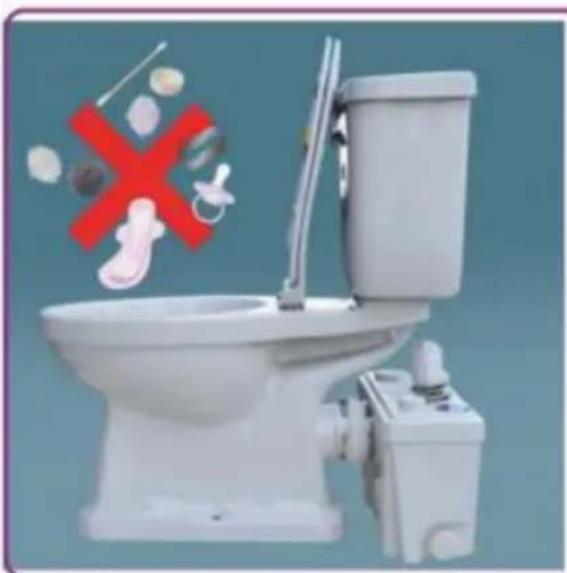

8-2, Nie wyrzucaj żadnych kwasów, alkaloidów, rozpuszczalników do malowania, środków do usuwania farby, odpadów spożywczych, plastikowych toreb, metalu, takiego jak gwoździe, spinki do włosów, drewnianych materiałów budowlanych, żwirku dla kotów ani niczego, co mogłoby zatrzymać, uszkodzić lub skorodować urządzenie. Zignorowanie powyższych wskazówek może uszkodzić urządzenie macerujące.

(1)Instalacja elektryczna:

Podłączenie powinno zostać wykonane przez wykwalifikowanego technika zgodnie z zasadami dla instalacji elektrycznych (NEN I010) muszą być spełnione. Jeśli przewód zasilający urządzenia jest uszkodzony, należy go wymienić producenta lub dostawcy urządzenia. Pozwoli to uniknąć tworzenia

Niebezpieczeństwa. Podłączenie Twojego urządzenia jest klasy I. Podłącz urządzenie do gniazdka wyposażonego w przewód ochronny.

(2) Ochrona termiczna:

Urządzenie jest wyposażone w zabezpieczenie termiczne, które wyłącza zasilanie urządzenia po przegrzaniu ze względu dów bezpieczeństwa.

Gdy urządzenie powróci do normalnej temperatury, uruchomi się automatycznie. Podłączenie elektryczne należy włączać tylko wtedy, gdy urządzenie jest w pełni zainstalowano.

W przypadku dłuższej nieobecności (np. urlopu) dopływ wody do Urządzenie musi być zamknię te.

Nie wystawiaj urządzenia na działanie temperatur poniżej 0°C lub powyżej 50°C.

(3) Nieprzestrzeganie tych wskazań może skutkować zagrożeniem bezpieczeństwa osobistego.

(4) Niewłaściwe użycie

Stosować wyłącznie do odchodów ludzkich i rozpuszczalnego papieru toaletowego. Ryzyko uszkodzenia sprzę tu. z powodu niewłaściwego użytkowania nie jest obję te gwarancją. Oto kilka przykładów uszkodzenia spowodowane niewłaściwym użytkowaniem obejmują tarcie waty, tamponów, podpasek higienicznych, wkładek higienicznych, jedzenia, prezerwatyw, rę czników, włosów i płukania płyny i rozpuszczalniki lub oleje.

ROZWIAZYWANIE PROBLEMÓW

Niektóre usterki młynka nie są praktycznie poważne. Możesz

napraw to samodzielnie. Aby zdiagnozować i znaleźć rozwiązanie problemu, zapoznaj się z do poniższego schematu. W przypadku innych usterek skontaktuj się z dostawcą lub wykwalifikowany specjalista.

USTERKI	MOŻLIWE PRZYCZYNY	ROZWIĄZANIA
Urządzenie sporadycznie zaczyna działać	Podłączone rurociągi sąprzeciekający	Sprawdź instalację z przodu urządzenia
	Zawór zwrotny przecieka	Wyczyść lub wymień zawór zwrotny
Silnik działa prawidłowo, ale woda płynie powoli z dala.	Aerator w pokrywie jest zablokowany	Wyczyść napowietrzacz
Silnik pracuje właściwie, ale bez przerwy lub działa od dawna	Wysokość lub długość odpływu jest za duży lub ma za dużo zagię ć są używane(awaria zasilania)	Sprawdź instalację
	Pompa jest zablokowana	Wyłącz zasilanie,rozebrać pompę i odblokować
Silnik nie jest włączony. Zasilanie nie jest włączone.włączony		Włącz zasilanie(powtarzać)
		Wtyczka jest uszkodzona
		Problem z silnikiem lubtransduktor
Silnik wydaje odgłos grzechoczący. W silniku znajduje się dziwny przedmiot.silnik		Zdejmij pokrywę , przepłucz i wyczyść osusz czujnik (suszarka do włosów)
		Zdejmij pokrywę , wyczyść ją i usuń obiekt
Silnik brzę czy i nie obraca się	Kondensator jest uszkodzony lub ma problem z silnikiem	Skontaktuj się z wykwalifikowanym specjalista lub dostawca
	W środku jest dziwny obiekt.Zdejmij pokrywę , wyczyść ją i silnik	Zdejmij pokrywę , wyczyść ją i usuń obiekt
[IMAGE]	Informacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przezstrona odpowiedzialna za zgodność może unieważnić prawo użytkownika doobstugiwać sprzę t!To urządzenie jest zgodne z części 15 przepisów FCC. Jego działanie podlega nastę pującym dwóm warunkom:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźniezatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownikado korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasyB zgodnie z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przedszkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować energię o części stotliwości radiowej i jeśli nie zostaniezainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacjiradiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produktpowoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można ustalić, wyłączając i włączając produkt,zachę ca się użytkownika do podję cia próby skorygowania zakłóceń za pomocą jednego lubkilku z nastę pujących środków.Zmiana orientacji lub położenia anteny odbiorczej.· Zwiększ odległość mię dzy produktem a odbiornikiem.· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.Odbiornik jest podłączony.· W celu uzyskania informacji należy skontaktować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.pomoc.
	Prawidłowa utylizacjaTen produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiającyprzekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem.Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należyje oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
