GEBRUIKSAANWIJZING FLO900 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

MACERATORPOMP

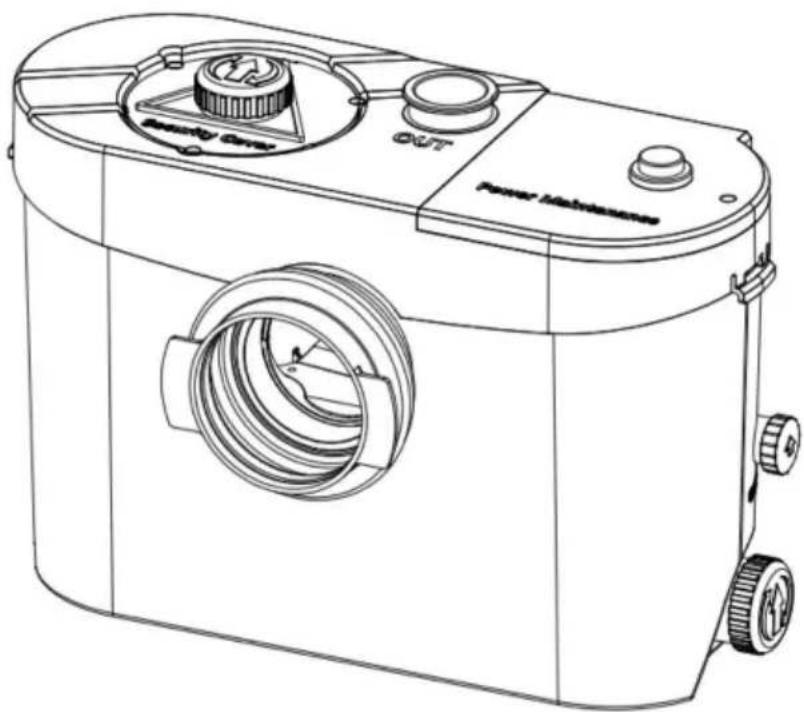

MODEL:FLO900

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Vriendelijke herinnering

TESTWATER

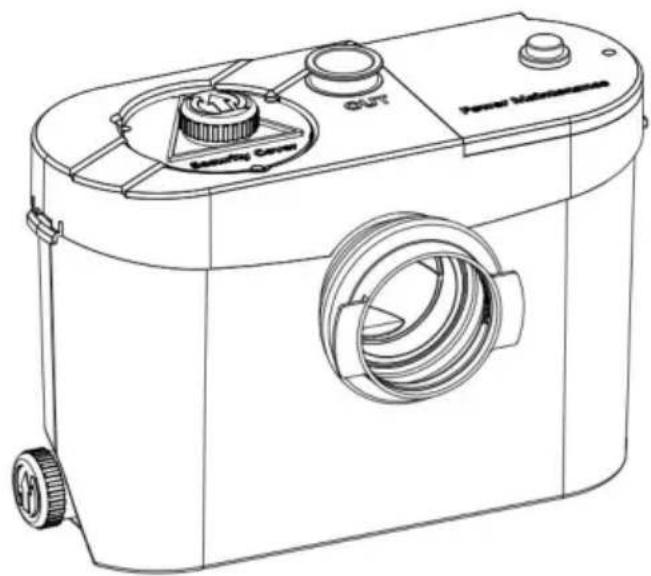

De FL0900 is met de grootste zorg ontwikkeld en in de fabriek getest. Het kan du voorkomen dat het testwater in het apparaat achterblijft.

De apparatuur moet worden vermeden voor commercieel gebruik; de FL0900 is uitsluitend gereserveerd voor gebruik binnenshuis. Het maceratorpompsysteem van het apparaat is op een speciale manier geïntegreerd, die alleen geschikt is voor toiletten met een horizontale uitlaat (P-trap toilet). De maceratiepomp start automatisch wanneer een bepaald waterniveau is bereikt. Voor de juiste werking van de grinder is het noodzakelijk belangrijk om de installatie- en onderhoudsinstructies in deze handleiding te volgen.

Wanneer het apparaat correct wordt geïnstalleerd en onderhouden volgens de instructies in deze gebruikershandleiding, is het zeer krachtig, veilig en betrouwbaar.

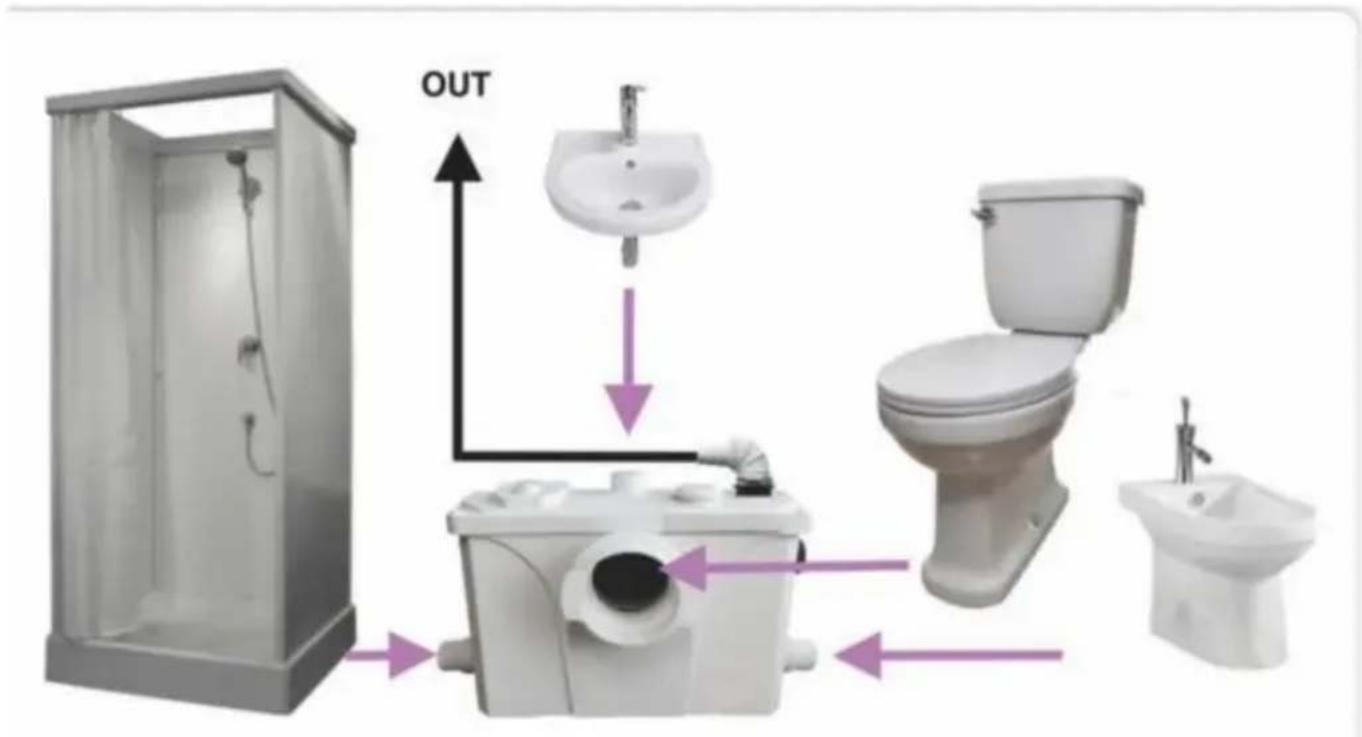

FLO900 wordt speciaal gebruikt voor verbinding met:

ÿ WC

ÿ Wasmachine

ÿ Douchecabine

ÿ Bidet

ÿ Wasbak

ÿ Urinoir

SPECIFICATIES

Model	Invoer	Maximaal vermogen Maximale stroom	Maximale opvoerhoogte Waterinlaat	Waterafvoer
FLO900 (VS)	Wisselstroom 110-120V60Hz	1,2 pk 48 GPM	40ft	WC+3	1
FLO900 (EU)	AC220-240V50Hz	900W	180 LPM	12m WC+3	1

WAARSCHUWING: Alleen installaties die voldoen aan de bovenstaande specificaties zijn acceptabel.

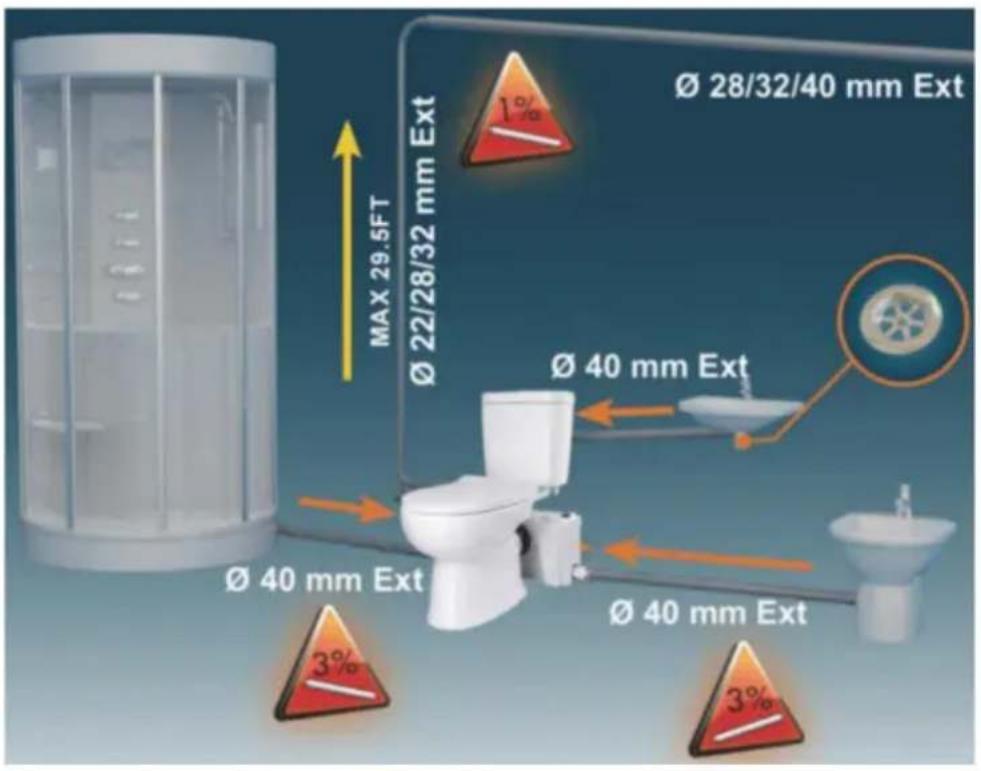

INSTALLATIE (SCHEMA)

MAX 29.5FT Ø 22/28/32 mm Ext Ø 40 mm Ext Ø 40 mm Ext Ø 40 mm Ext Ø 28/32/40 mm Ext 1% Ø 40 mm Ext 3% Ø 40 mm Ext 3%

ACCESSOIRELIJST

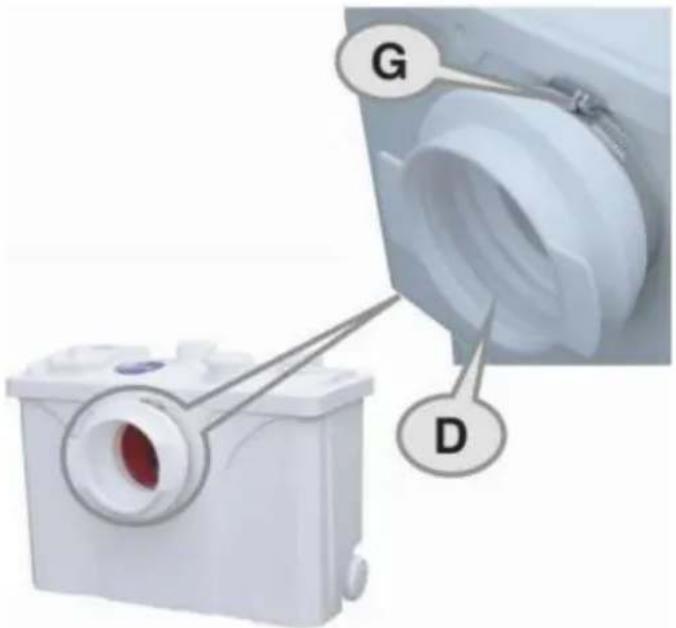

(5-1), Plaats de rubberen huls (D) op de rioolpomp en zet deze vast met een slangklem van 90-110 mm (G). Let op dat u het rubber niet achterstevoren plaatst.

G D

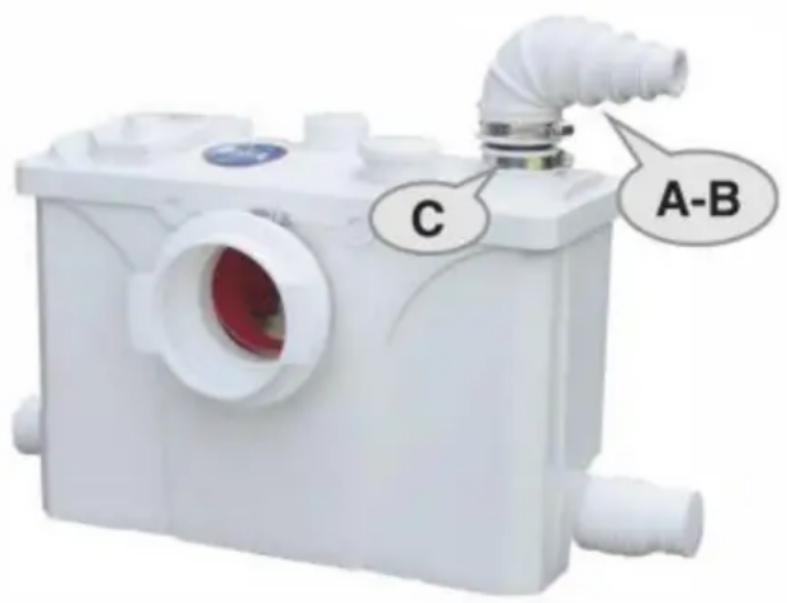

(5-2), De klant kan accessoire AB selecteren en controleren of de slangklem van het accessoire is vergrendeld vóór de installatie. Vervolgens kiest de klant de maat van de afvoerbuis, die beschikbaar is in l" (28 mm), 1- 1/4" -5-

(32mm), of 40mm (l- l/4") maten. De afmetingen staan op de accessoires en de klant is vrij om te kiezen. In dit installatievoorbeeld kiezen we de 1-1/4"(32mm) afvoerbuismaat. Gebruik vervolgens een mes om het extra stuk af te snijden.

Let op: Hoe kleiner de diameter van de buis, hoe hoger de opvoerhoogte.

C A-B

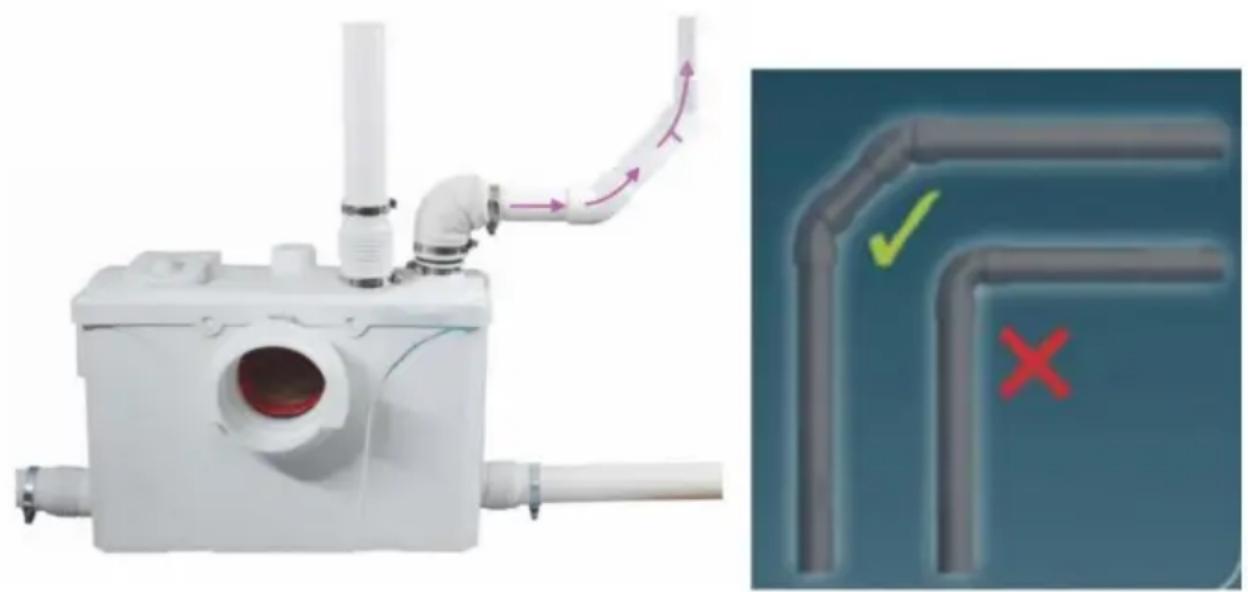

(5-3) Zorg er bovendien voor dat u op de hoek van de PVC-waterleiding een grote elleboog gebruikt die bestaat uit twee 45-graden ellebogen, en geen haakse elleboog; anders heeft dit invloed op de verticale hefhoogte.

(5-4) Installeer een kogelkraan (niet meegeleverd) in de buurt van de wateruitlaat om lekkage van rioolwater te voorkomen wanneer de pomp wordt gedemonteerd.

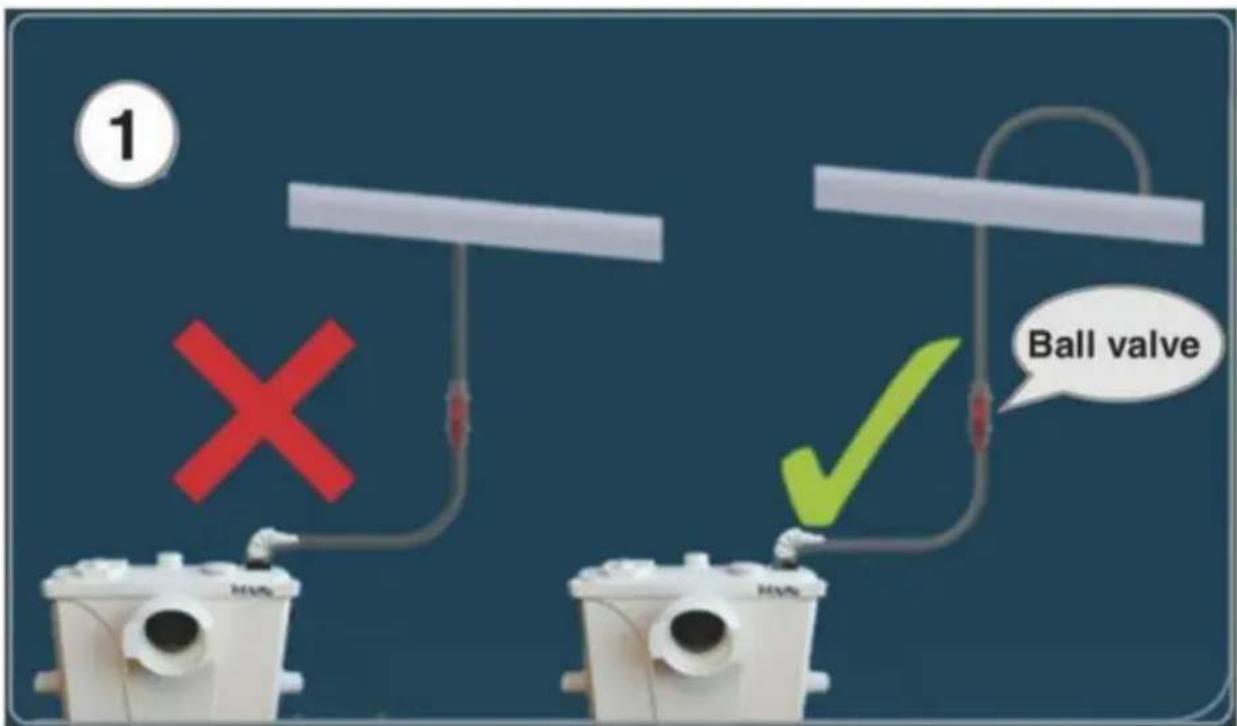

(5-5), Bij aansluiting op de hoofdleiding moet de afvoerleiding van boven de hoofdleiding naar binnen stromen om terugstroming te voorkomen. Zoals hieronder weergegeven:

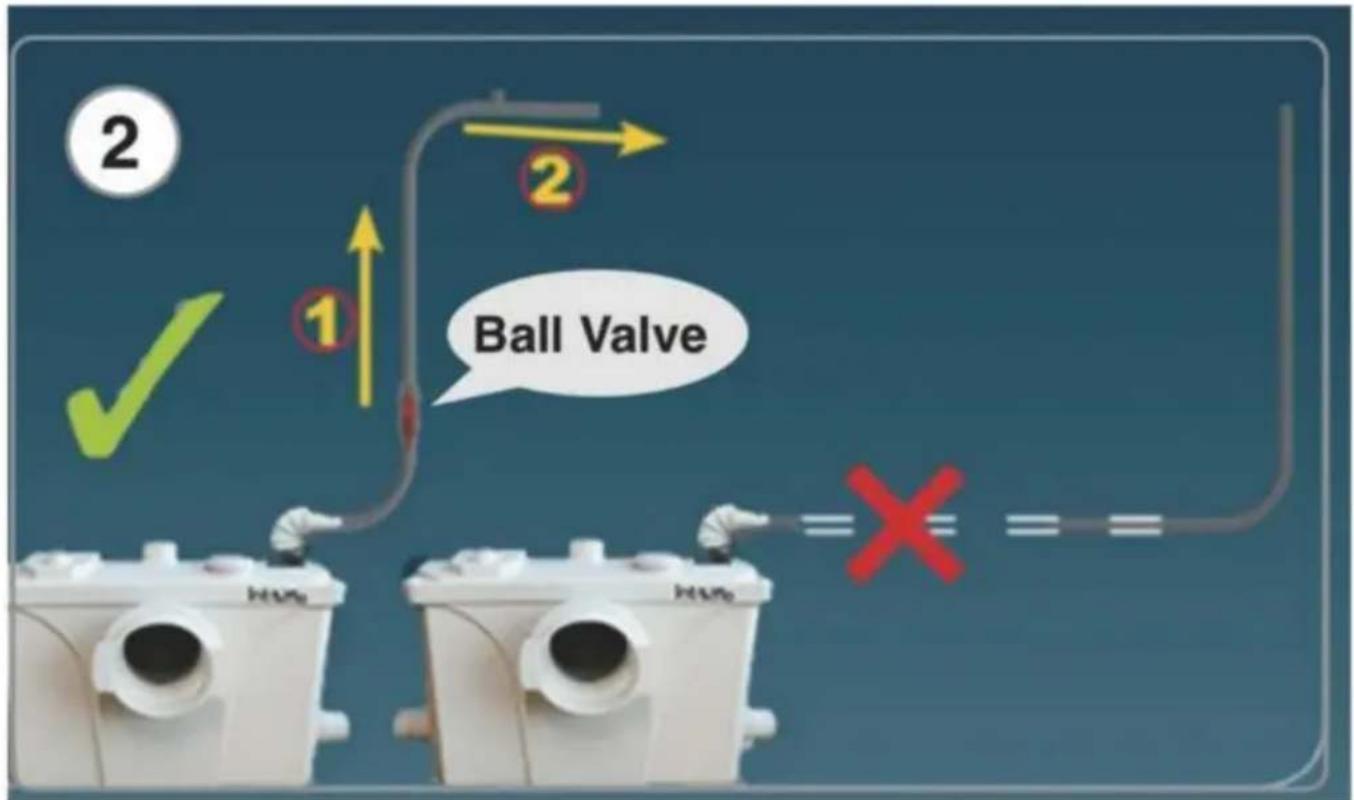

(5-6) Voor de beste prestaties, laat u eerst omhoog lopen en laat u vervolgens de

afvoerleiding naar de hoofdleiding met een helling van 2%-3%: anders zal het rioolwater wegstromen terugstromen.

INSTALLATIE VAN DE AANSLUITBUIS IN DE DOUCHERUIMTE

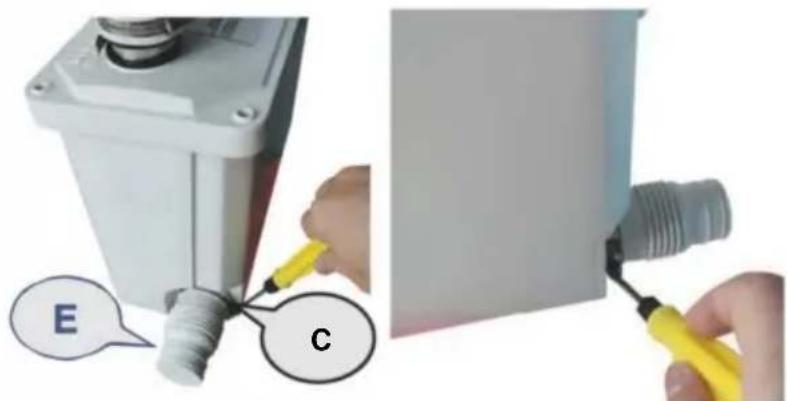

(6-1), Monteer de kunststof slangkoppeling (E) en vergrendel deze met de slangklem (C).

Er zitten twee inlaatopeningen aan de linker- en rechterkant van de rioolpomp.

Ze worden gebruikt om de doucheruimte en de wastafel met elkaar te verbinden. Als de waterinlaat is niet gebruikt, kan deze met accessoire K worden aangesloten.

E C

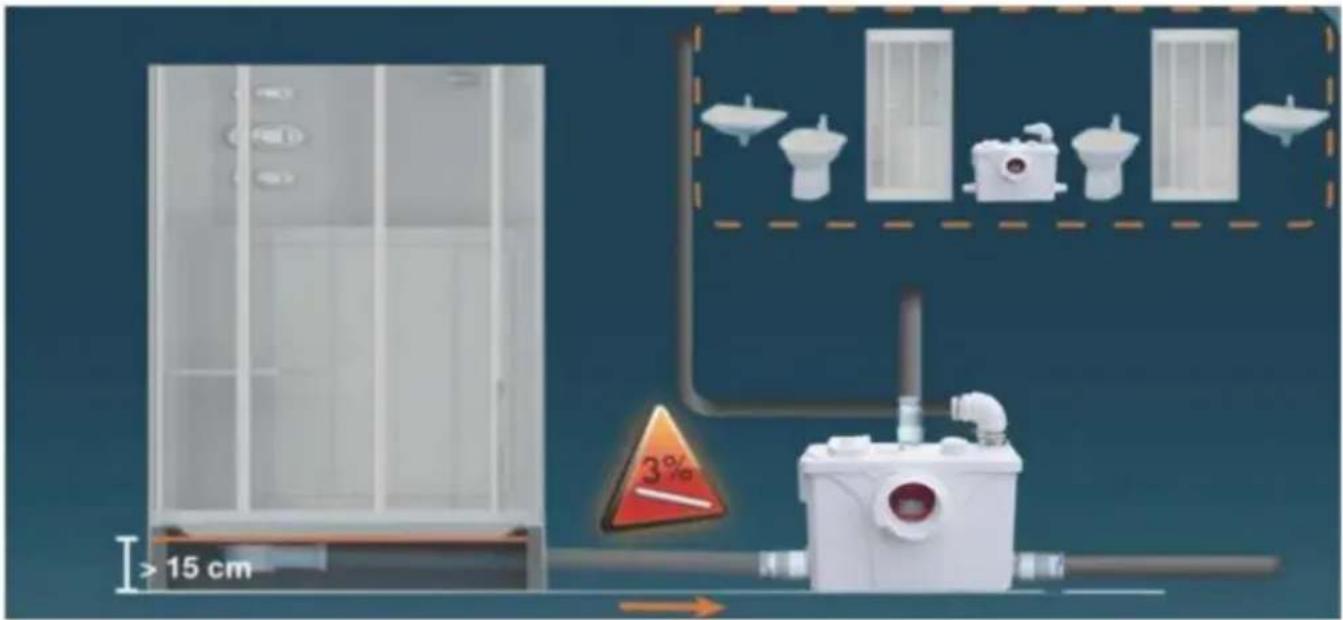

(6-2), Bij het installeren van de doucheruimte kunt u eerst een houten of ijzeren douchebak installeren of een cementen platform bouwen. Zorg ervoor dat de helling van de sifon voor afvalwater uit de douche en het bad ten minste 3% is (0,4 inch per 40 inch), zodat het afvalwater door de natuurlijke zwaartekracht naar de unitpositie stroomt. Als andere sanitaire units zijn aangesloten op de afvoerleiding langs het afvoercircuit, installeer dan terugslagkleppen in de juiste afvoerleidingen om terugstroming te voorkomen.

Let op: Zorg ervoor dat het chassis van de doucheruimte verhoogd is tot een minimale hoogte van 15 cm (6 inch). Het hangt ook af van de afstand tussen de doucheruin en de pomp.

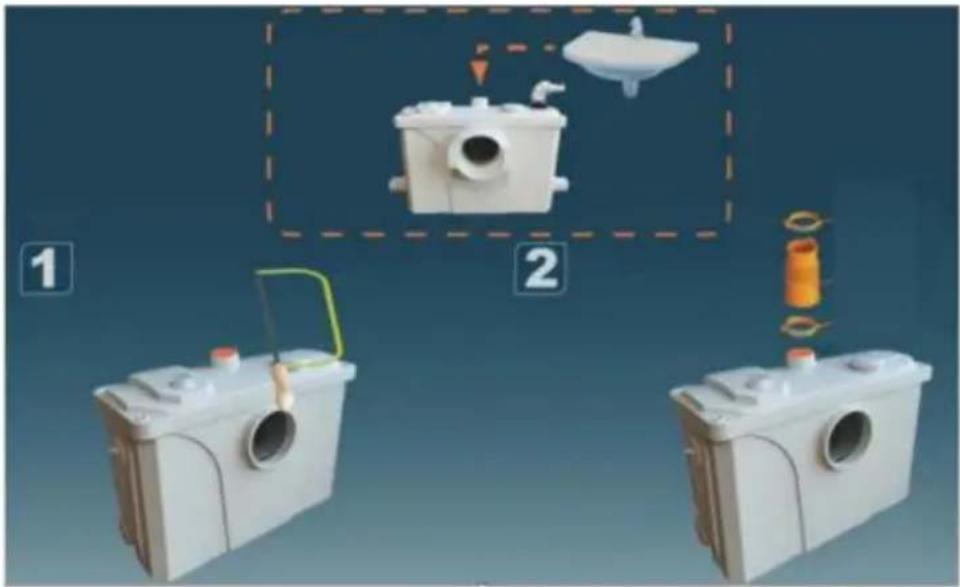

(6-3) Als u meer apparatuur wilt aansluiten en de bovenste waterinlaat wilt gebruiken, kunt u deze met een zaag openen en met een slang aansluiten.

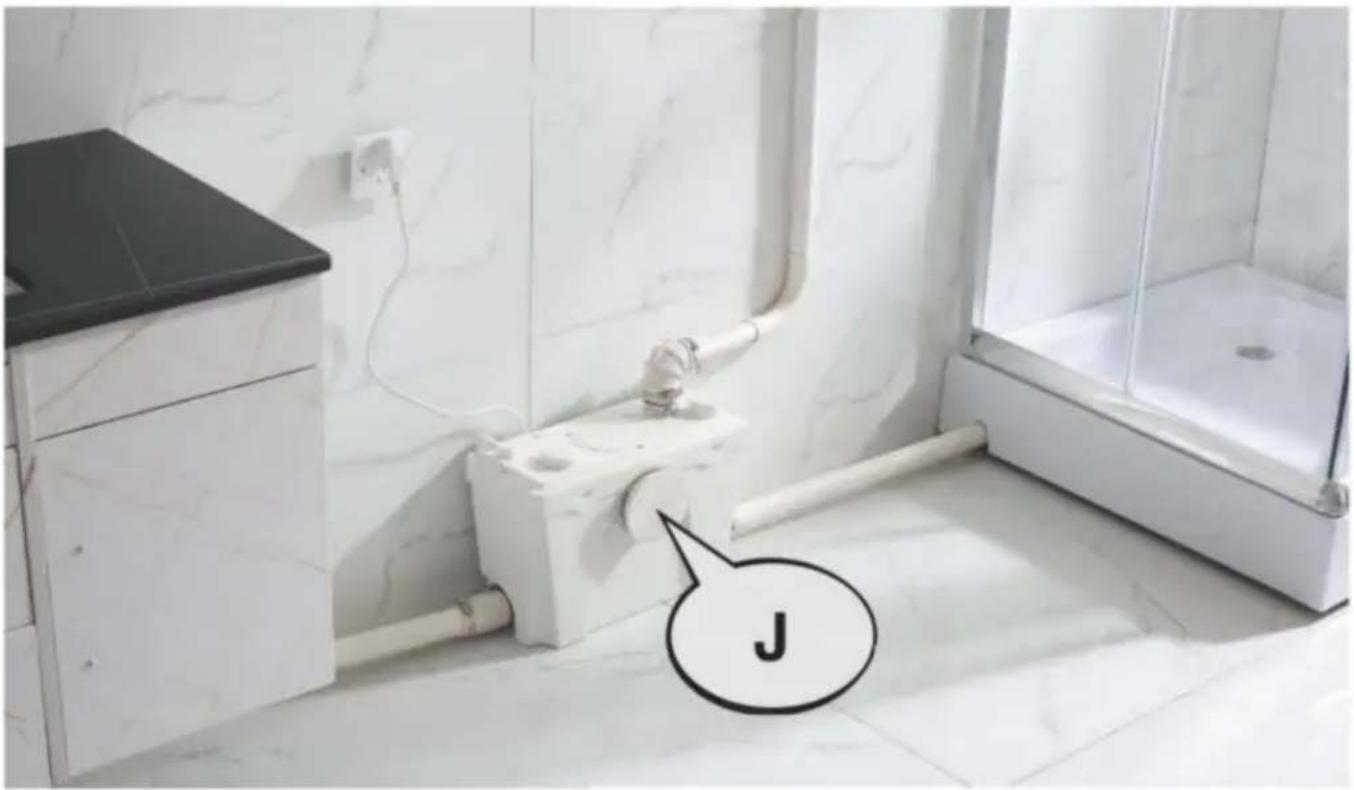

(6-4), Als het toilet niet is aangesloten, kunt u het deksel (J) gebruiken om de waterinlaat van het toilet te blokkeren en vervolgens de klem (G) gebruiken om het toilet te bevestigen. Sluit vervolgens alleen de wastafel, doucheruimte en wasmachine aan.

J

DUBBELE DEODORANTFUNCTIE

Eén daarvan is actieve kool om geuren te verwijderen. Doe een zak actieve kool in het ventilatiegat en sluit deze vervolgens goed af.

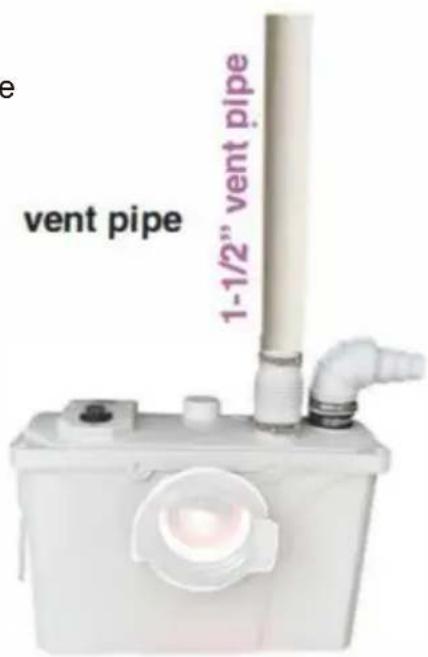

En de andere is geurverwijdering met ventilatie kanalen. Zie de afbeelding rechts. De maat van de ontluchtingspijp is 1 -1 /2" (40mm).

Het is ook mogelijk om geen ventilatiekanalen te installeren, wat een hoop gedoe en kosten bespaart. Actieve kool moet echter eenmaal per jaar vervangen worden.

e vent pipe 1-1/2" vent pipe

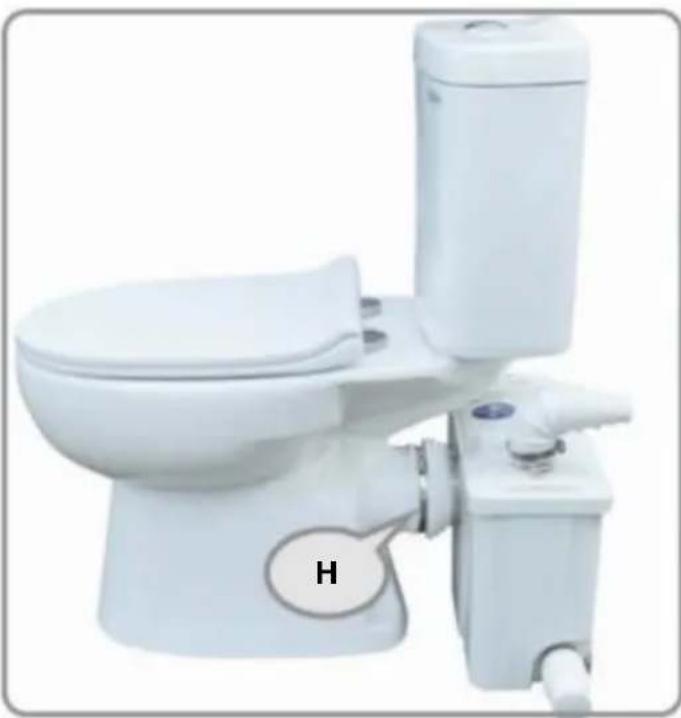

8-1, Sluit ten slotte het toilet aan en vergrendel het met een slangklem van 110-120 mm (H). De installatiepositie van de maceratiepomp moet parallel aan het toilet zijn.

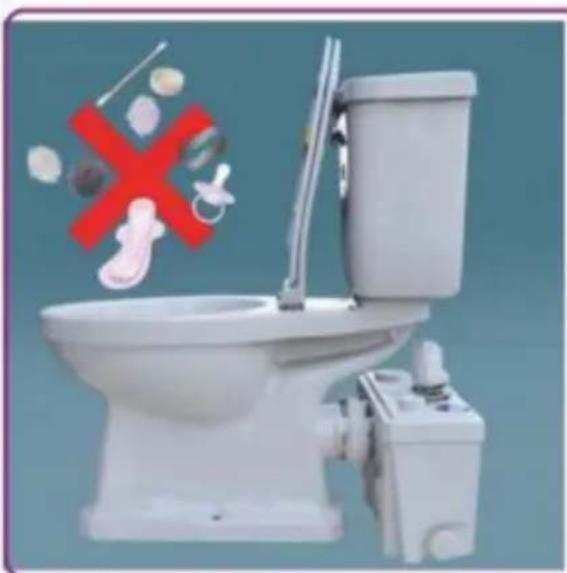

8-2, Laat geen zuren, alkaloïden, oplosmiddelen, verf, verfafbijtmiddelen, etensresten, plastic zakken, metaal zoals spijkers, haarspelden, houten bouwmaterialen, kattenbakvulling of iets anders vrijkomen dat de unit kan laten stoppen, beschadigen of corroderen. Het negeren van het bovenstaande kan de maceratie-unit beschadigen.

ÿDe aansluiting moet worden uitgevoerd door een gekwalificeerde technicus en de regels voor elektrische installaties (NEN 1010) moet worden voldaan. ïAls het netsnoer van het apparaat beschadigd is, moet het worden vervangen door de fabrikant of leverancier van het apparaat. Hiermee voorkomt u dat er gevaren. ÿ

De aansluiting van uw apparaat is Klasse I.

Sluit het apparaat aan op een stopcontact met een randaardeaansluiting.

(2) Thermische beveiliging:

ÿDit apparaat is voorzien van een thermische beveiliging, die de stroomtoevoer naar het apparaat na oververhitting om veiligheidsredenen.

Wanneer het apparaat weer op normale temperatuur is, start het automatisch op. ïSchakel de elektrische aansluiting alleen in als het apparaat volledig is ingeschakeld.

geïnstalleerd.

ÿ Bij langdurige afwezigheid (bijvoorbeeld vakantie) wordt de watervoorziening van de Het apparaat moet gesloten zijn. ÿ

Stel het apparaat niet bloot aan temperaturen onder de 0°C of boven de 50°C.

(3) Indien de aanwijzingen niet worden opgevolgd, kan dit leiden tot risico's voor de persoonlijke veiligheid.

(4) Verkeerd gebruik

Alleen gebruiken voor menselijke uitwerpselen + oplosbaar toiletpapier. Schade aan apparatuur Door onjuist gebruik valt dit niet onder de garantie. Enkele voorbeelden van

Schade door verkeerd gebruik omvat het malen van watten, tampons, maandverband, inlegkruisjes, voedsel, condooms, handdoeken, haren en spoelen

vloeistoffen en oplosmiddelen of oliën.

PROBLEMEN OPLOSSEN

Sommige storingen van de grinder zijn praktisch niet ernstig. U kunt

corrigeer het zelf. Om het probleem te diagnosticeren en een oplossing te vinden, raadpleeg

naar het onderstaande diagram. Voor andere storingen kunt u contact opnemen met de leverancier of een

gekwalificeerde professional.

STORINGEN	MOGELIJKE OORZAKEN	OPLOSSINGEN
Het apparaat werkt af en toe begint te werken	De aangesloten pijpleidingen zijn lekken	Controleer de installatie aan de voorkant van het apparaat
	Het terugslagventiel lekt	Reinig of vervang de terugslagklep
De motor loopt goed, maar het water stroomt langzaam weg.	De beluchter in het deksel is geblokkeerd	Maak de beluchter schoon
De motor draait goed maar non-stop of loopt al lange tijd	De hoogte of lengte van de afvoer is te groot, of heeft te veel bochten worden gebruikt(stroomuitval)	Controleer de installatie
	De pomp is geblokkeerd	Zet de stroom uit, demonteer de pomp en deblokkeren
De motor is niet ingeschakeld. De stroomvoorziening is niet ingeschakeld		Schakel de voeding in (herhalen)
		De stekker is defect
		Het probleem met de motor of sensor
De motor ratelt met een geluid Er zit een vreemd voorwerp in de motor		Verwijder het deksel, spoel het schoon en sensor drogen (föhn)
De motor zoemt en draait niet	De condensator is kapot of heeft problemen met de motor	Neem contact op met een gekwalificeerde specialist of de leverancier
	Er zit een vreemd voorwerp in de Verwijder het deksel, maak het schoon en motor	Verwijder het deksel, maak het schoon en verwijder het object
	FCC-informatie:LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door deDe partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker omBedien de apparatuur!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentièle installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.Heroriënteer of verplaats de ontvangstantenne.· Vergroot de afstand tussen het product en de ontvanger.-Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten. De ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.
	Correcte verwijderingDit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
