W5216 - Wózek inwalidzki Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny wózek inwalidzki
Marka	Vevor
Model	W5216
Maksymalna waga użytkownika	120 kg
Maksymalna prędkość	≤ 6 km/h
Maksymalny zasięg	20 km
Maksymalne nachylenie podjazdu	6° (9° max bezpieczeństwa)
Typ baterii	Kwasowo-ołowiowa 24 V, 12 Ah
Ładowarka	AC 100-240 V, 50 Hz, 1,5 A
Moc silnika (×2)	24 V DC, 250 W każdy
Średnica kół przednich	10 cali
Średnica kół tylnych	16 cali
Szerokość siedziska	17,5 cala
Waga wózka (ok.)	Nie podano, ale model składany z wymienną baterią
Zastosowanie	Na zewnątrz, płaskie ulice, średni dystans
Ochrona przed wodą	IPX0 (nie wodoodporny)
Temperatura pracy	-25 °C do 50 °C
Gwarancja ramy	3 lata
Gwarancja elementów elektrycznych	1 rok
Gwarancja baterii	6 miesięcy

Często zadawane pytania - W5216 Vevor

Jaka jest maksymalna nośność wózka inwalidzkiego Vevor W5216?

Maksymalna dozwolona waga użytkownika to 120 kg. Nie przekraczaj tego limitu, aby uniknąć ryzyka uszkodzenia lub obrażeń.

Jak ładować baterie w Vevor W5216?

Użyj dostarczonej ładowarki (24V/2A). Podłącz wtyczkę wyjściową ładowarki z 3 bolcami do gniazda kontrolera. Zielona dioda LED oznacza pełne naładowanie. Ładuj przez 8 do 12 godzin. Nie ładuj zamarzniętych baterii.

Jaki jest maksymalny zasięg wózka inwalidzkiego?

Maksymalny zasięg to około 20 km na płaskim terenie, w zależności od wagi użytkownika, prędkości i stanu baterii.

Czy wózek inwalidzki może pokonywać wzniesienia?

Tak, maksymalne nachylenie podjazdu wynosi 6°. Maksymalne nachylenie bezpieczeństwa wynosi 9°. Nie używaj na bardziej stromych zboczach.

Jak złożyć i przechowywać wózek inwalidzki?

Aby go złożyć: odłącz zasilanie, wyjmij baterie, złóż podnóżek, opuść kierownicę, wyciągnij poduszkę siedziska i złóż ramę z obu stron. Zobacz sekcję 5.2 instrukcji.

Jakie są podstawowe czynności bezpieczeństwa przed użyciem wózka?

Sprawdź, czy joystick jest prosty, zapnij pas bezpieczeństwa, ustaw prędkość na minimum na początek i upewnij się, że hamulce działają. Nie prowadź po spożyciu alkoholu lub gdy jesteś zmęczony.

Jak konserwować wózek inwalidzki?

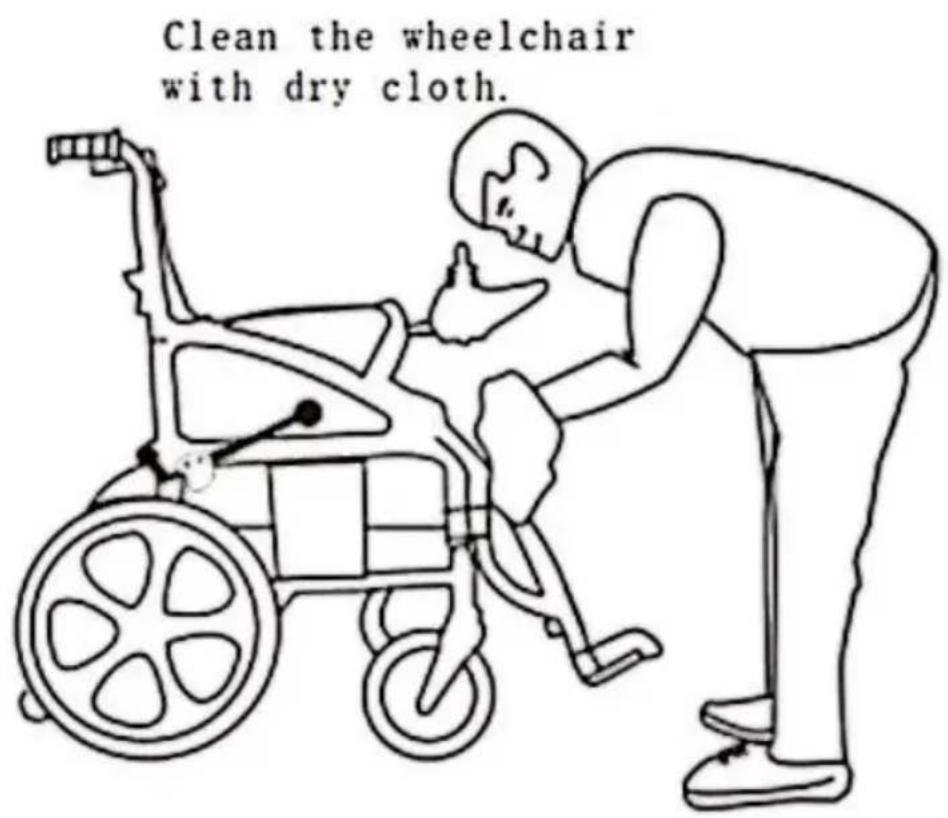

Czyść wilgotną szmatką i osusz. Sprawdź ciśnienie w oponach (230 kPa ±10%), połączenia elektryczne i smaruj łożyska (nie wymagają smarowania). Unikaj wilgoci.

Jaka jest żywotność baterii?

Baterie kwasowo-ołowiowe zazwyczaj wytrzymują 1 do 2 lat w zależności od użytkowania. Po 5 cyklach ładowania osiągają 100% pojemności. Wymień je w przypadku spadku wydajności.

Co zrobić, jeśli wózek inwalidzki nie uruchamia się lub wydaje alarmy?

Sprawdź tabelę usterek (sekcja 7). Miganie diod LED i alarmy wskazują usterkę: połączenie silnika, baterii, joysticka lub kontrolera. Skontaktuj się z serwisem, jeśli problem się utrzymuje.

Jaka jest gwarancja na Vevor W5216?

Gwarancja obejmuje ramę (3 lata), elementy elektryczne i silnik (1 rok) oraz baterię (6 miesięcy). Części zużywające się, takie jak opony i obudowa ABS, są wykluczone.

INSTRUKCJA OBSŁUGI W5216 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

KOŁO ELEKTRYCZNE KRZESŁA INSTRUKCJA OBSŁUGI

MODEL: W5216

Przeczytaj wcześniej wszystkie instrukcje, ostrzeżenia i uwagi zawarte w tej instrukcji i postępuj zgodnie z nimi przed pierwszą próbą obsługi wózka elektrycznego. Jeśli istnieją jakiekolwiek informacje zawarte w tej instrukcji, których nie rozumiesz, lub jeśli potrzebujesz dodatkowej pomocy przy montażu lub obsłudze, prosimy o kontakt z Państwa autoryzowanym lokalnym dealerem.

Poniższe symbole w tej instrukcji służą do identyfikacji ostrzeżeń i ważnych informacji. Wszystkie są bardzo ważne dla Twojego bezpieczeństwa. To jest

zdecydowanie zalecamy ich pełne przeczytanie i zrozumienie.

OSTRZEŻENIE! Niezastosowanie się do ostrzeżeń zawartych w instrukcji może spowodować obrażenia ciała.

UWAGA! Nieprzestrzeganie ostrzeżeń zawartych w instrukcji może spowodować uszkodzenie elektrycznego wózka inwalidzkiego.

1. Wstęp

1.1 Ten produkt integruje zaawansowaną technologię i nowoczesny styl. Zwłaszcza jego struktura do szybkiego demontażu i montażu jest bardzo wygodna do przechowywania lub umieszczenia w bagażniku pojazdu podczas podróży. Jesteśmy pewni, że cechy konstrukcyjne, doskonała wydajność i bezawaryjna praca tego produktu zapewnią Ci większy komfort codziennego życia. 1.2 Ten produkt jest odpowiedni dla wszystkich osób niepełnosprawnych, starszych i chorych, które mają trudności z chodzeniem. Maksymalna waga użytkownika to 120 kg. 1.3 Ten produkt jest typu zewnętrznego. Dotyczy modelu W5216. „W” oznacza elektryczny wózek inwalidzki do użytku zewnętrznego, „5” kod kategorii produktów, „216” numer seryjny tego typu. 1.4 Ten produkt jest nadaje się do użytku na zewnątrz i na płaskich ulicach w pobliżu budynków na średnią odległość, ale nie na trawę, żwir lub zb

nachyleniu większym niż 9 stopni i na drogach zmotoryzowanych, a także nie na deszczowe dni.

2. Bezpieczeństwo użytkowania

2.1 Data ważności

Ten elektryczny wózek inwalidzki jest produktem energetycznym, nieaseptycznym i wielokrotnego użytku

substancje chemiczne.

Bezpieczeństwo i okres ważności wózka inwalidzkiego nie tylko w zastosowaniu klinicznym

zależy od wytrzymałości konstrukcyjnej produktów, ale także od użytkowania przez użytkownika

i korzystania ze środowiska produktu, nawyków użytkowników, czy są zgodne

z okresową konserwacją, konserwacją i innymi czynnikami.

Nasze produkty są ważne od daty produkcji przez 7 lat. (data produkcji na świadectwie kontroli).

2.2 Instrukcje przed użyciem

2.2.1 Jeśli nie przeczytałeś w całości i nie zrozumiałeś instrukcji obsługi, nie prowadź wózka.

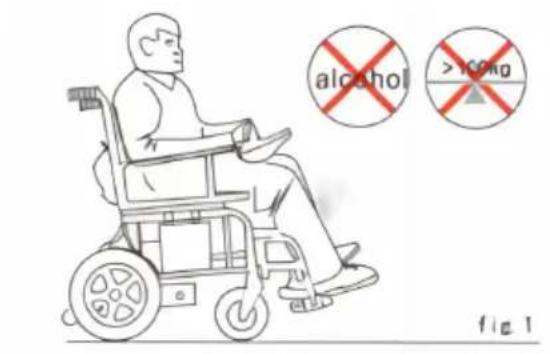

2.2.2 Maksymalna ładowność wynosi 120 kg, proszę nie przeciążać wózka. Jest jednomiejscowy, proszę nie przewozić pasażerów.

2.2.3 Nie prowadź pojazdu po spożyciu alkoholu lub w stanie zmęczenia. (Rysunek 1)

2.2.4 Nie prowadź pojazdu w nocy lub przy niejasnej widoczności.

2.2.5 Przed jazdą wykonaj autotest i zapoznaj się z rozdziałem 5.3 instrukcji obsługi

„Uruchomienie” i 6.2.1 „Ćwiczenie przed uruchomieniem” w przypadku pierwszej jazdy.

2.2.6 Ten wózek inwalidzki nie jest wodoodporny, nie wystawiaj go na działanie deszczu i śniegu ani nie prowadź w deszczu lub śniegu

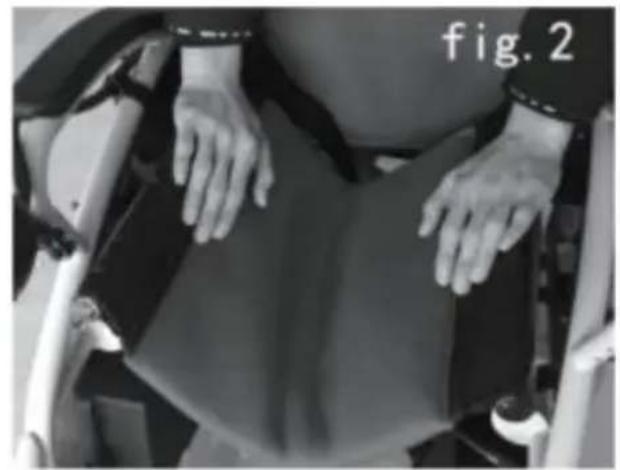

(Rysunek 2)

2.3 Uwaga podczas użytkowania

2.3.1 Ten elektryczny wózek inwalidzki może jeździć po dobrej, płaskiej powierzchni, nie błotnistej, nierównej, miękkiej, wąskiej, oblodzonej drodze. Nie należy jeździć po złych drogach bez poręczy, niebezpiecznych drogach lub drogach wodnych. (Rysunek 3) 2.3.2 Ten elektryczny wózek inwalidzki ma pewną zdolność pokonywania przeszkód w rowkach, w tym momencie należy zmniejszyć prędkość i jechać powoli. 2.3.3 Ten elektryczny wózek inwalidzki ma pewną zdolność do wspinania się, maksymalne nachylenie wynosi 6°. (Rysunek 4) 2.3.4 Należy unikać jazdy w tłumie, ruchu ulicznym i innych miejscach o dużym natężeniu ruchu drogowego. 2.3.5 Upewnij się, że system kontrolera jest dobrze zamocowany, a joystick jest prosty i prawidłowy. Usiądź wygodnie i szybko przymocuj taśmę ochronną, za głową, jak najdalej od oparcia, do oparcia siedzenia, aby zapobiec nierównościom na drodze, które mogą spowodować utratę kontroli. 2.3.6 Naciśnij przycisk on/off, najpierw sprawdź, czy aktualne ustawienie największej prędkości jest odpowiednie dla Twojej umiejętności obsługi, czy też powinno zostać dostosowane ze względów bezpieczeństwa; Zalecamy, aby na początku każdego użycia jechać powoli i stopniowo przyspieszać.

UWAGA!

Proszę ciągnąć dźwignię w górę, gdy mamy przystanek dla wózków inwalidzkich przy ulicy, pochyl się, albo tak się stanie kołowanie. Na niską prędkość, wynik w osobę i obrażenia.

OSTRZEŻENIE!

Jeśli Twój wózek inwalidzki przesunie się przypadkowo, proszę natychmiast zwolnij joystick, aby wózek się zatrzymał automatycznie. Jeśli joystick wymknął się spod kontroli i hamulec nie działa, proszę odciąć moc.

2.4 Zakłócenia elektromagnetyczne (EMI)

Twój wózek inwalidzki może poruszać się po obszarach narażonych na działanie pól elektromagnetycznych

zakłócenia powodowane przez niektóre nadajniki radiowe, takie jak radiowe bezprzewodowe domofony,

telefony komórkowe, radary itp. W takich przypadkach prowadzenie wózka inwalidzkiego może powodować problemy i mieć na nie wpływ. Zakłócenia elektromagnetyczne mogą mieć wpływ na system sterowania elektrycznego wózka inwalidzkiego. Niektóre zakłócenia mogą

spowodować awarię hamulca, automatyczne uruchomienie się lub ucieczkę i mogą spowodować trwałe uszkodzenie układu sterowania.

2.4.1 Klasyfikacja zakłóceń elektromagnetycznych

- Krótkopasmowy nadajnik-odbiornik radiowy. Te radia mają anteny, takie jak radio

fale w pasmach miejskich, walkie-talkie, systemy sieci telefonii komórkowej i

urządzenia do transmisji sygnału.

- Średniopasmowy mobilny nadajnik-odbiornik radiowy. Zazwyczaj są one instalowane w

budynku lub na zewnątrz anteny pojazdu. Na przykład: policja, straż pożarna, podatki, medycyna, ambulanse i inne nadajniki-odbiorniki radiowe.

- Wielkopasmowy nadajnik-odbiornik radiowy. Są one zwykle instalowane na wieży z anteną, taką jak: komercyjny system transmisji radiowej i

telewizyjnej.

UWAGA!

Wózek inwalidzki i ładowarki akumulatorów spełniają wymagania GB/T 18029.21

Wózek inwalidzki - Część 21: Wymagania i metody badań kompatybilności elektromagnetycznej krzeseł elektrycznych, hulajnogi i ładowarki akumulatorów.

UWAGA!

Fotel podczas jazdy może być pod wpływem zakłóceń elektromagnetycznych (EMI). Takie zakłócenia mogą pochodzić z telefonów mobilnych, systemów EA itp.

2.4.2 Zapobieganie zakłóceniom elektromagnetycznym

- Nie używaj ręcznych nadajników-odbiorników radiowych, gdy wózek inwalidzki jest zasilany

włączone, takie jak telefony komórkowe, radia itp.;

- Unikaj przebywania w pobliżu systemów transmisji radiowej, takich jak stacje radiowe,

stacje telewizyjne;

- Jeśli elektryczny wózek inwalidzki nie daje się kontrolować lub doszło do awarii hamulców, prosimy o kontakt

z naszą firmą lub sprzedawcą.

3. Struktura i wydajność

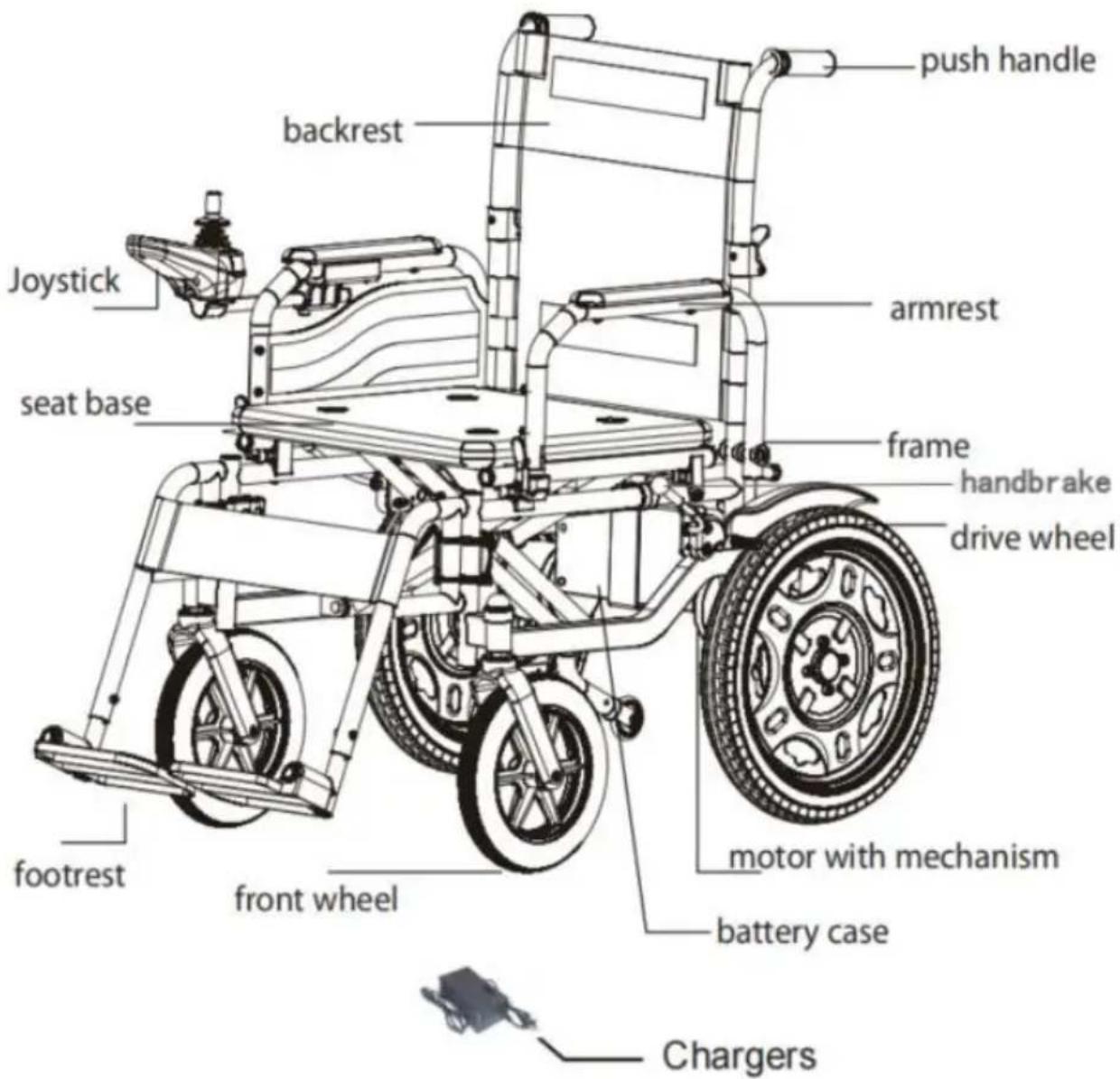

3.1 Konstrukcja wózka inwalidzkiego z napędem elektrycznym

Ten elektryczny wózek inwalidzki składa się z głównej części, w tym przedniego koła, koła napędowego, ramy, joysticka, silnika z mechanizmem, podłokietnika, rączki do prowadzenia, oparcia, podstawy siedziska, podnóżka, pojemnika na akumulator oraz konstrukcji pokazanych

na rysunku 1.

3.2 Charakterystyka produktu elektrycznego wózka inwalidzkiego

• Klasyfikacja według typu przeciwwstrząsowego: wózek inwalidzki to wewnętrzne źródło zasilania;
• Klasyfikacja według stopnia odporności na wstrząsy: do którego należy wózek inwalidzki

część aplikacyjna typu B;

• Klasyfikacja ze względu na stopień ochrony paszy: IPXO;
• Stopień bezpieczeństwa w przypadku stosowania w łatwopalnym znieczuleniu zmieszanym z powietrzem lub łatwopalnym

narkotyk z tlenem lub utlenionym azotem Kategoria: Sprzęt inny niż A

APG;

• Według trybu pracy: praca ciągła; ●Napięcie i częstotliwość znamionowa wózka inwalidzkiego: DC 24 V;
• Moc wejściowa wózka inwalidzkiego: wewnętrzne urządzenia zasilające;
• Czy wózek inwalidzki ma działanie ochronne podczas defibrylacji: Nie;
• Czy wózek inwalidzki ma część wyjściową i wejściową sygnału: Nie;
• Stała instalacja sprzętu lub niestała instalacja sprzętu: urządzenia mobilne.

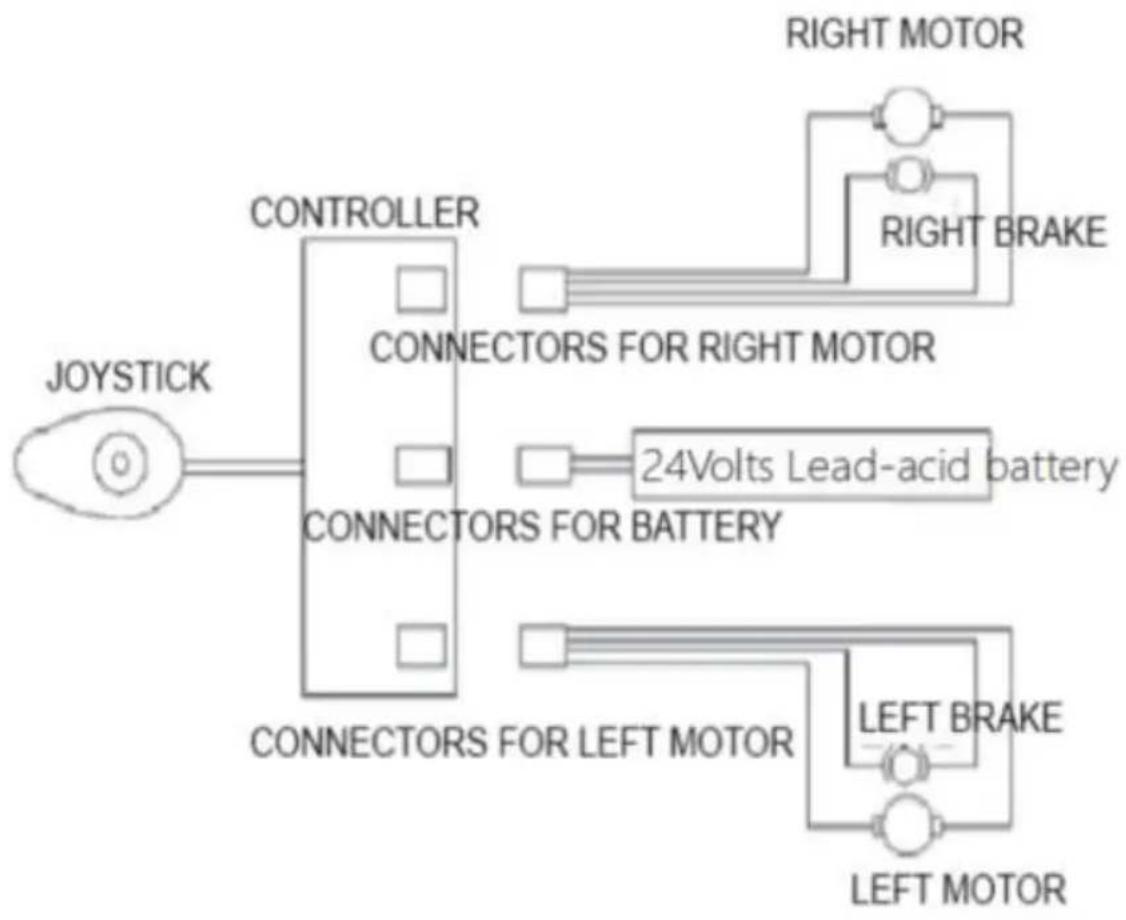

3.3 Schemat elektryczny wózka inwalidzkiego z napędem elektrycznym

3.4 Oprogramowanie produktu WER.

Wersja sterownika elektrycznego wózka inwalidzkiego W5216 to V1.6.

4. Specyfikacja

Głównym parametrem użytkowym wózka inwalidzkiego z napędem elektrycznym (rozmiar i waga w zestawie) Arkusz 1.

Maksymalna masa ładunku	120 kg
Maksymalna prędkość	≤6 km/h
Ładowarka	AC 100 ~ 240 V, 50 Hz, 1,5 A
Bateria	DC 24 V 12 Ah
Średnica przedniego koła	10 cali
Średnica tylnego koła	16 cali
Silnik (*2 szt.)	DC 24 V 250 W
Maksymalny dystans jazdy	20 km
Maksymalne bezpieczne nachylenie	9°
Stabilność statyczna	9°
Kąt wspinaczki	6°
Rozmiar siedziska	17,5 cala

NOTATKA:

Szerokość siodełka odnosi się do szerokości pomiędzy kierownicami.

5. Instalacja, składanie i debugowanie

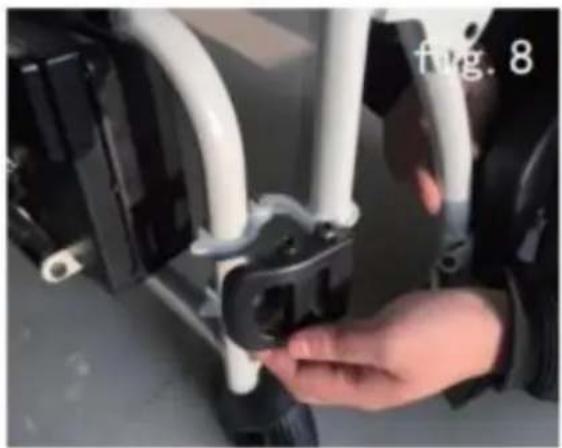

5.1 Instalacja

5.1.1 Wyjmij wózek inwalidzki z opakowania i połóż go na ziemi.

Rozsuń ramę krzesła w lewo i w prawo i wciśnij dwie rurki po obu podstawy siedziska w rowki po obu stronach ramy krzesła. (Rysunek

5.1.2 Rozłóż wspornik baterii (Rysunek 3), wyjmij akumulatory jak na Rysunku 4, a następnie zawieś je na wspornikach.

5.1.3 Odkręcić śruby i podkładki od trzonka sterownika, następnie założyć sterownik z włożonymi plastikowymi podkładkami, dokręcić śruby śrubokrętem. (Rysunek 5)

5.1.4 Podłączyć wtyczkę skrzynki akumulatorowej do gniazda ramy. (Rysunek 6)

5.1.5 Podnieś kierownicę i zablokuj urządzenie składające. (Rysunek 7) 5.1.6 Zamontuj podnóżek na 2 cylindrach ramy krzesła (Rysunek 8), z pedałem w dół (Rysunek 9), a następnie można regulować pedały w górę i w dół.

5.1.7 Regulacja wysokości podnóżka: odkręcić nakrętki zabezpieczające po obu stronach drążka podnóżka, wyjąć śrubę (Rysunek 11), wsunąć rurkę przedłużającą w górę i w dół, aby dostosować wysokość podnóżka do wymaganej przez użytkownika, a następnie włożyć śrubę i dokręcić nakrętki.

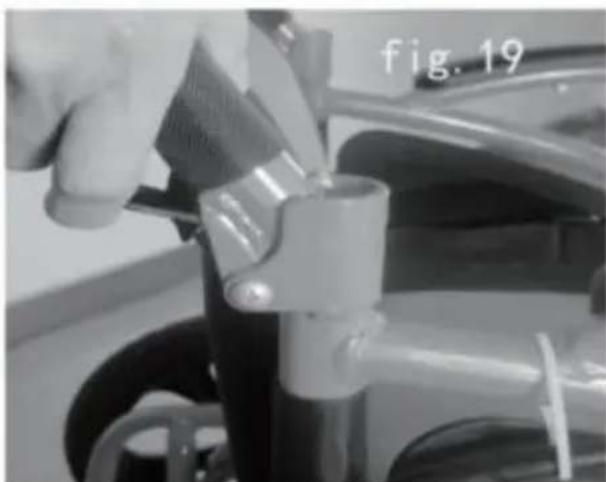

5.2 Składanie i przechowywanie

Podczas transportu lub przechowywania wózka inwalidzkiego należy zapoznać się z poniższą metodą:

①Postaw wózek inwalidzki na płaskim podłożu i wyłącz zasilanie. ②Odlóż podnóżki i poduszkę na nogi. Obróć je w górę o 90°. (Rysunek ③Wyłącz zasilanie, wyjmij akumulatory (Rysunek 11), a następnie odłóż wsporniki akumulatorów. (Rysunek 17) ④Wypchnij uchwyt kijka na zewnątrz i obróć drążek o 90°, następnie pociągnij do góry i wyjmij go. (Rysunek 18) ⑤Wyreguluj kierownicę, obróć dźwignię pod uchwytem, aby złożyć uchwyt (Rysunek 19) ⑥Pociągnij poduszkę siedziska (Rysunek 20), aby można było złożyć ramę wózka z obu stron.

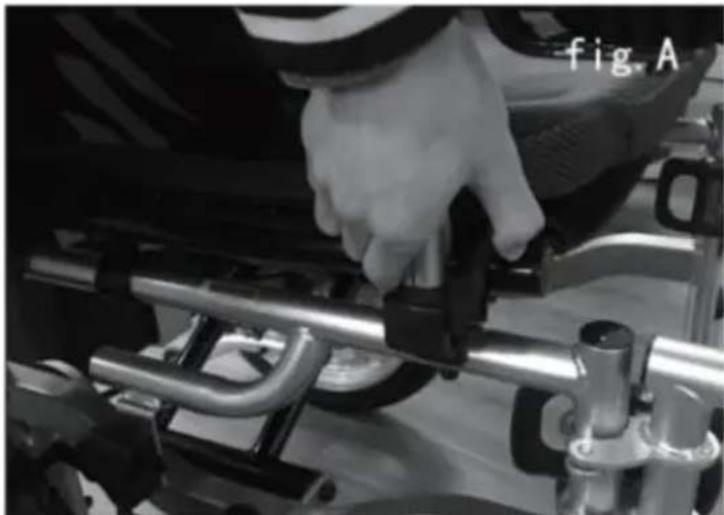

⑦Naciśnij przycisk uchwytu, aby otworzyć. (poniżej A)

6. Użytkowanie i działanie

6.1 Korzystanie

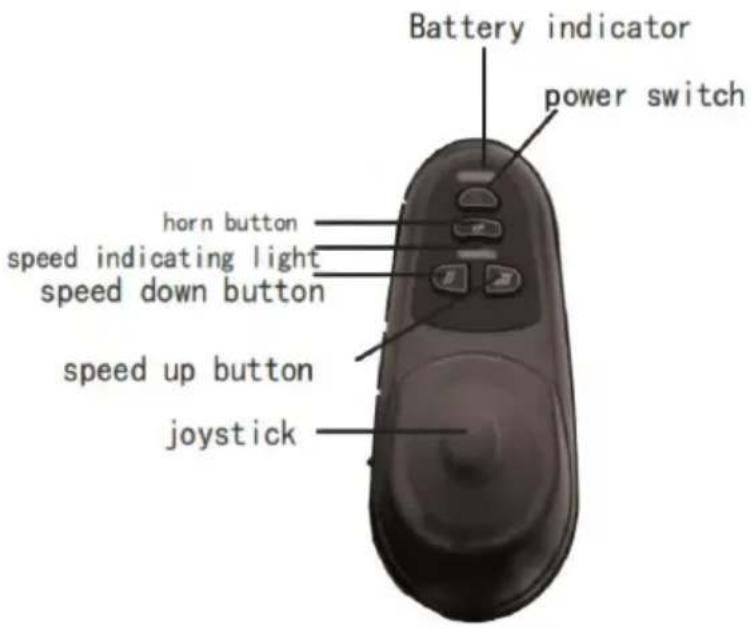

6.1.1 Kontroler: absolutnie niezbędne urządzenie elektryczne. Wszystkie elementy elektroniczne służące do obsługi wózka są zintegrowane z urządzeniem. (Rysunek 12) Zwykle sterownik montowany jest na podłokietniku, połączonym wraz z silnikami i akumulatorami z zasilaczem.

- Przycisk przełącznika: Przycisk przełącznika zasila system sterowania sprzętem elektronicznym, następnie sprzęt zasila silnik wózka inwalidzkiego. Nie używaj przycisku przełącznika do zatrzymania wózka, chyba że nastąpi sytuacja awaryjna. W przeciwnym razie może to skrócić żywotność elementów napędu wózka inwalidzkiego.

- USB: Do ładowania codziennie używanych małych urządzeń, takich jak telefony komórkowe, małe wentylatory.

- Joystick: Joystick służy głównie do sterowania ruchem wózka inwalidzkiego, w tym jego prędkością i kierunkiem (do przodu, do tyłu, lewo lub w prawo itp.). Im bardziej przesuniesz joystick w stosunku do położenia centralnego, tym szybciej wózek będzie się poruszał. Za każdym razem, gdy zwolnisz joystick, automatycznie powróci on do pozycji środkowej, a hamulec zostanie włączony

automatycznie zatrzymujący wózek inwalidzki.

• Przycisk klaksonu: Po naciśnięciu tego przycisku zabrzmi klakson.

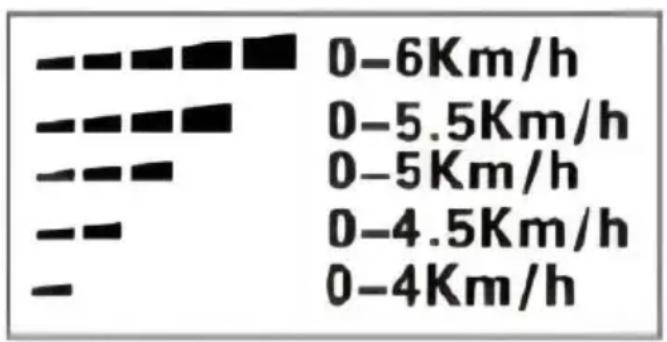

• Przyciski zwiększania/zmniejszania prędkości i prędkościomierz: Po włączeniu zasilania prędkościomierz pokazuje aktualne ustawienie maksymalnej prędkości. To maksymalne ustawienie prędkości można regulować za pomocą przycisku zwiększania lub zmniejszania prędkości przez użytkownika.

Jeśli Twój wózek inwalidzki przesunie się przypadkowo, natychmiast zwolnij joystick i zaciągnij hamulec ręczny. (Rysunek 13)

●Gniazdo ładowarki: jest używane wyłącznie w tym wózku inwalidzkim. Nie używaj gniazdka do zasilania innych urządzeń elektrycznych. W przeciwnym razie może to spowodować uszkodzenie układu sterowania wózka inwalidzkiego lub jego działania EMC (tolerancja elektromagnetyczna).

OSTROŻNOŚĆ!

Jeżeli do gniazdka podłączysz inne urządzenia niż dołączona do

zestawu ładowarka, spowoduje to uszkodzenie sterownika systemu, wówczas gwarancja traci ważność.

6.1.2 Baterie i ich użycie

Całkowicie naładuj nową baterię przed jej pierwszym użyciem. To podniesie baterię

do około 90% maksymalnego poziomu wydajności; Daj akumulatorowi kolejny pełny

ładunek przez 8-14 godzin i ponowne użytkowanie wózka, akumulator będzie

obecnie wykorzystywał ponad 90% swojego potencjału; Po czterech lub pięciu cyklach ładowania

akumulatory zostaną doładowane do 100% i wystarczą na dłuższy czas. W przypadku awarii baterii należy wymienić nową baterię, a stara bateria musi zostać zwrócona dostawcy ze względu na zanieczyszczenie środowiska.

Nie używaj wózka inwalidzkiego, gdy temperatura jest niższa niż 0°C lub wyższa niż 50°C. (Rysunek 6)

6.1.3 Ładowanie akumulatorów

Ładowarka akumulatora jest ważną częścią wózka inwalidzkiego. Poza pokładem

ładowarka dołączona do tego produktu może szybko i łatwo naładować akumulatory

aby Twój wózek inwalidzki był jak najlepszy.

OSTROŻNOŚĆ!

Ładunek 24V/2A dostarczany przez naszą firmę spełnia wymagania wymienione w Części I („Bezpieczeństwo ogólne

Wymagania》) medycznego sprzętu elektrycznego GB9706.1-2007.

Akumulator należy ładować za pomocą dostarczonej przez nas ładowarki. Wszelkie inne rodzaje ładowarek są zabronione.

Podczas ładowania należy zwrócić uwagę na poniższe wskazówki:

- Upewnij się, że sterownik jest wyłączony, a wózek inwalidzki znajduje się w napędzie

trybie zamiast trybu ręcznego.

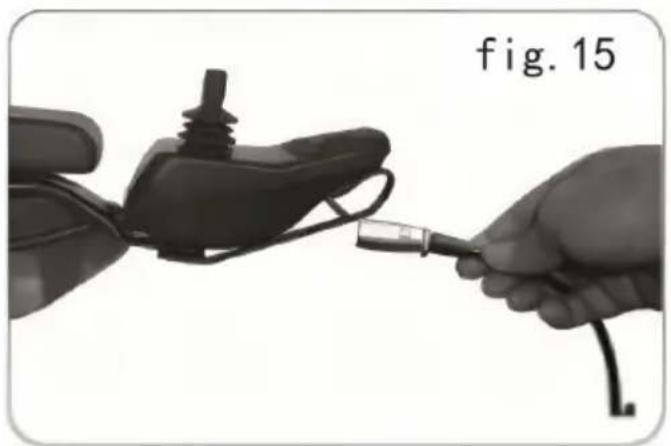

Podłącz 3-pinową wtyczkę wyjściową ładowarki do sterownika. (Rysunek 15)

Zielona dioda LED na ładowarce świeci się, gdy akumulatory są w pełni naładowane.

Zalecamy ładowanie akumulatorów przez 8-12 godzin.

- Po całkowitym naładowaniu odłącz ładowarkę i wtyczkę zasilania, a następnie włóż je do torby za oparciem siedzenia.

OSTRZEŻENIE!

Nigdy nie zamrażaj akumulatorów ani nie ładuj zamrożonych akumulatorów, gdyż może to prowadzić do obrażeń ciała i uszkodzenia akumulatorów.

6.1.4 Zabezpieczenie przed przeciążeniem

Zabezpieczenie przed przeciążeniem ma na celu zapewnienie bezpieczeństwa wózka inwalidzkiego. Kiedyś silniki

przeciążenie, zadziała zabezpieczenie przeciążeniowe, aby odciąć zasilanie, aby zapobiec uszkodzeniu silników i podzespołów elektrycznych. Aby przywrócić

funkcję zabezpieczenia, tylko profesjonaliści mogą odkręcić śruby skrzynki akumulatorowej, wymienić bezpiecznik zapasowy na uszkodzony, następnie zakryć skrzynkę akumulatorową i dokręcić śruby. (Rysunek 16)

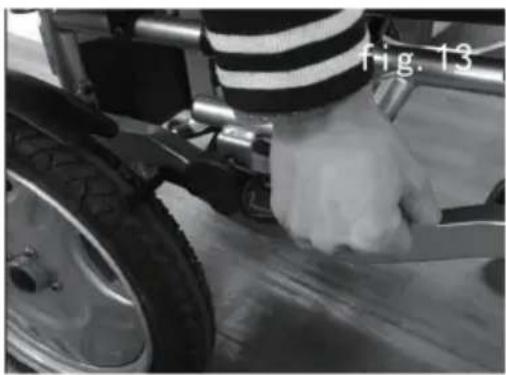

Jeśli nie ma potrzeby prowadzenia wózka inwalidzkiego, pociągnij dźwignię hamulca do tyłu. Wciśnij

koło z dźwignią hamulca, aby wózek pozostał nieruchomo.

Gdy trzeba jechać, przesuń dźwignię hamulca do przodu, aby trzymać ją z dala od koła wózka inwalidzkiego.

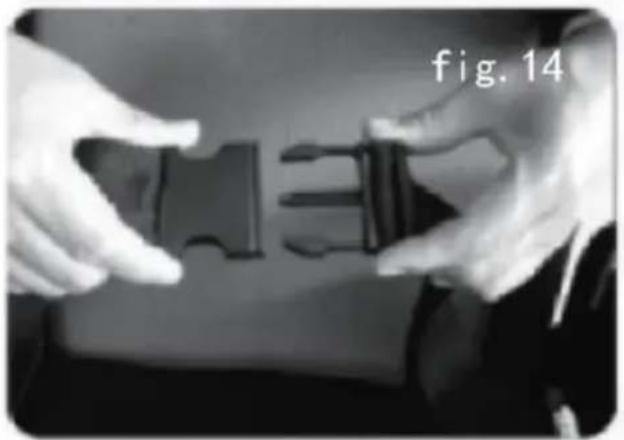

6.1.6 Pas bezpieczeństwa

Dla własnego bezpieczeństwa przed rozpoczęciem jazdy należy zapiąć pas bezpieczeństwa

wózka inwalidzkiego. (Rysunek 14)

6.2.1 Przygotowanie przed pracą

- Nie włączaj wyłącznika zasilania, gdy siedzisz na wózku inwalidzkim; wyłączaj wyłącznik zasilania, gdy schodzisz z wózka inwalidzkiego. Proszę obserwować,

czy hamulec ręczny działa, czy nie.

- Najpierw złóż pedał, a następnie przytrzymaj podłokietnik, aby usiąść na wózku; Nie schodź z wózka inwalidzkiego, naciskając na pedał. W przeciwnym razie krzesło może się przewrócić, co jest niebezpieczne.

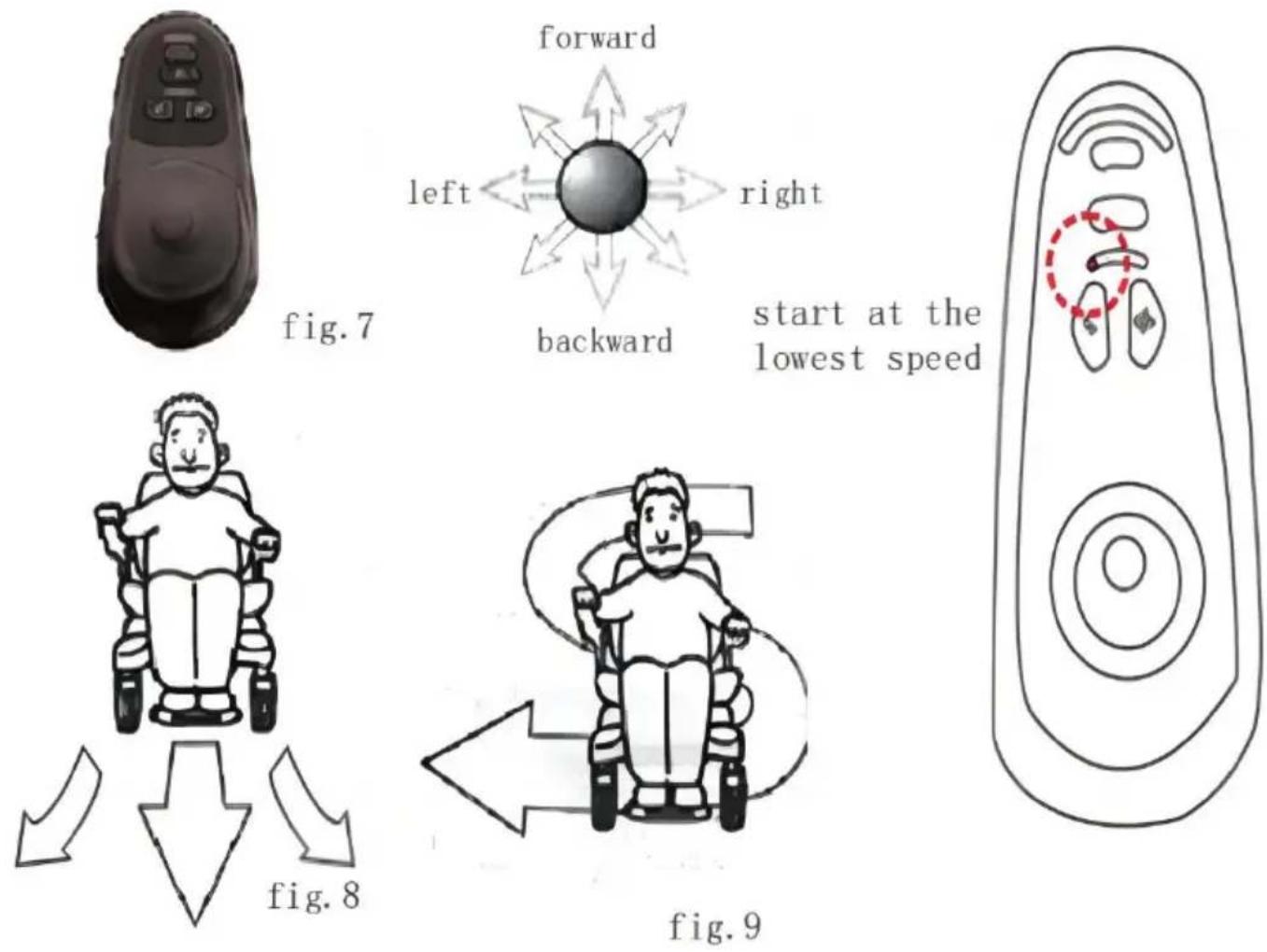

6.2.2 Ćwicz przed operacją

- Znajdź przestronne miejsce, na przykład kwadrat, i poproś asystenta, który pomoże ci ćwiczyć, dopóki nie nabierzesz wystarczającej pewności, aby go obsługiwać.

- Pamiętaj o wyłączeniu zasilania podczas podnoszenia i schodzenia z wózka inwalidzkiego,

i ustaw potrzebną prędkość za pomocą przycisku regulacji prędkości.

- Zalecamy ustawienie najniższej prędkości, dopóki nie będziesz w stanie umiejętnie obsługiwać elektrycznego wózka inwalidzkiego. (Rysunek 7)

- Aby poćwiczyć operację zatrzymania, do przodu i do tyłu. Naciśnij przycisk, a wózek inwalidzki przejedzie w dowolne miejsce. (Rysunek 8)

- Po pierwsze, podczas ćwiczeń jazdy do przodu upewnij się, że prędkość jest najniższa.

Po ukończeniu umiejętności możesz ćwiczyć skręt w kształcie litery „S”. Po zapoznaniu się z zakrętem w kształcie litery „S” przećwicz jazdę do tyłu, zwracając uwagę na ustawienie kontroli prędkości. Prędkość cofania powinna być niższa niż prędkość jazdy do przodu. (Rysunek 9)

6.2.3 Eksploatacja

Proszę to zrobić zgodnie ze środkami ostrożności.

7. Diagnoza usterek i rozwiązywanie problemów

Ten produkt posiada funkcję automatycznego ostrzegania o usterkach, która zapewnia bardzo dużo wygody. W przypadku nieprawidłowego działania diody LED na kontrolerze będą migać, a sygnał dźwiękowy będzie sygnalizowany sygnałem dźwiękowym. Można dowiedzieć się, gdzie występuje usterka, korzystając z informacji w tabeli 2.

Jeśli usterka nadal występuje po sprawdzeniu usterki w oparciu o tabelę, należy natychmiast skontaktować się z agentem serwisowym.

2 wzór panelu alarmowego + kontrolera 1	Sprawdź kabel komunikacyjny pomiędzy górnym i dolnym sterownikiem
2 wzór panelu alarmowego + kontrolera 2	Sprawdź lewy silnik i wiązkę przewodów
2 wzór panelu alarmowego + kontrolera 3	Sprawdź lewy hamulec i wiązkę przewodów
2 wzór panelu alarmowego + kontrolera 4	Sprawdź właściwy silnik i wiązkę przewodó
2 wzór panelu alarmowego + kontrolera 5	Sprawdź właściwy silnik i wiązkę przewodó
2 wzór panelu alarmowego + kontrolera 6	Kontroler jest na górze aktualny stan lub na końcu silnika, obciążenie jest zbyt duże
2 wzór panelu alarmowego + kontrolera 7	Dźwignia joysticka kontrolera działa nieprawidłowo lub nie jest już na swoim miejscu/w konta
2 wzór panelu alarmowego + kontrolera 8	Awaria samego sterownika
2 wzór panelu alarmowego+sterownika 9	Bateria pod napięcie lub awaria akumulator

8. Urządzenia zabezpieczające i postępowanie

powypadkowe

8.1 Zabezpieczenie przed przeciążeniem: Patrz instrukcja obsługi 6.1.4 8.2 Pas bezpieczeństwa: Patrz instrukcja obsługi 6.1.6 8.3 Zwolnij joystick za każdym razem, gdy wystąpi usterka wózka inwalidzkiego, wózek inwalidzki zostanie zatrzymany.

9. Konserwacja i naprawy

9.1 Konserwacja

Podobnie jak inne pojazdy silnikowe, Twój elektryczny wózek inwalidzki również wymaga rutynowych czynności konserwacyjnych.

Niektóre kontrole możesz wykonać samodzielnie, inne możesz zlecić swojemu agentowi serwisowemu. Konserwacja zapobiegawcza jest bardzo ważna.

poproś o pomoc swojego agenta serwisowego. Konserwacja zapobiegawcza jest bardzo

ważny. Jeśli będziesz postępował zgodnie z instrukcjami konserwacji i kontroli opisanymi w tej sekcji, Twój

wózek zapewni lata bezawaryjnej pracy. Jeśli masz jakiekolwiek wątpliwości dotyczące pielęgnacji lub działania wózka inwalidzkiego, skontaktuj się z agentem serwisowym lub naszym działem obsługi posprzedażnej.

Twój wózek inwalidzki, podobnie jak większość urządzeń elektrycznych i mechanicznych, jest podatny na uszkodzenia spowodowane warunkami zewnętrznymi. W każdym przypadku należy unikać wilgotnego środowiska dla wózka inwalidzkiego. Bezpośrednie lub długotrwałe narażenie na wodę lub wilgoć może spowodować nieprawidłowe działanie wózka inwalidzkiego pod względem elektronicznym i mechanicznym. Woda może powodować korozję elementów elektrycznych i ramy krzesła.

Twój wózek inwalidzki, podobnie jak większość urządzeń elektrycznych i mechanicznych, jest podatny na uszkodzenia spowodowane warunkami zewnętrznymi. W każdym przypadku należy unikać wilgotnego środowiska dla wózka inwalidzkiego. Bezpośrednie lub długotrwałe narażenie na wodę lub wilgoć może spowodować nieprawidłowe działanie wózka inwalidzkiego pod względem elektronicznym i mechanicznym. Woda może powodować korozję elementów elektrycznych i ramy krzesła.

Niektóre części wózka inwalidzkiego są wrażliwe na temperaturę.

• Niektóre części wózka inwalidzkiego są wrażliwe na temperaturę.
• elementy akumulatorów (takie jak szczelne akumulatory kwasowo-ołowiowe lub akumulatory żelowe);

elementy akumulatorów (takie jak szczelne akumulatory

kwasowo-ołowiowe lub akumulatory żelowe);

- Temperatura powyżej 55° może spowodować zmniejszenie prędkości wózka inwalidzkiego.

9.1.3 Ogólne wytyczne

• Unikaj uderzania kontrolerem, zwłaszcza joystickiem.
• Unikaj długotrwałego narażania wózka inwalidzkiego na ekstremalne warunki, takie jak gorące, zimne lub wilgotne środowisko.
• Utrzymuj sterownik w czystości.
• Sprawdź wszystkie połączenia elektryczne, łącznie z kablem i złączami ładowarki, i upewnij się, że są dobrze i bezpiecznie zamocowane.
• Jeśli na wskaźniku akumulatora świecą się tylko czerwone diody LED, oznacza to, że akumulatory są prawie na wyczerpaniu. Należy jak najszybciej naładować akumulatory. Zalecamy ładowanie akumulatora przez 8-12 godzin.
• Sprawdź, czy tylne koło jest napompowane. Jeśli opona uległa poważnej deformacji podczas jazdy, należy ją napompować.
• Powierzchnia ramy została spryskana przezroczystą powłoką uszczelniającą. Aby powierzchnia zachowała wysoki połysk, można nałożyć cienką warstwę wosku samochodowego.
• Sprawdź wszystkie połączenia kablowe. Upewnij się, że są zamocowane i nie są skorodowane. Akumulator musi być umieszczony w obszarze akumulatora płasko, z wtyczką akumulatora skierowaną do wewnątrz. Odpowiedni wyświetlacz, patrz prawidłowe podłączenie na etykiecie ramy głównej.
• Wszystkie łożyska kół są nasmarowane i uszczelnione. Nie trzeba ich smarować.
• Sprawdź, czy nie występuje poluzowanie piasty koła, urządzenia

napędowego i samego fotela. Jeśli są luźne, dokręć je na czas.

OSTRZEŻENIE!

Upewnij się, że ciśnienie w oponach mieści się w zakresie 2310%.

Proszę napompować opony regulowanym źródłem powietrza i sprawdzić za pomocą manometru. Nie przekraczać zakresu ciśnienia, w przeciwnym razie może to spowodować eksplozję opon lub obrażenia ciała. (Rysunek 11)

9.1.4 Konserwacja po użyciu

- Wyłącz zasilanie. (Proszę odłączyć wszystkie złącza, jeśli nie są używane przez dłuższy czas.)

- Uniemożliwiaj dzieciom i nieprzytomnym osobom korzystanie z wózka inwalidzkiego.

- Przechowuj wózek w normalnej temperaturze, aby zapobiec odkształceniu się wózka i zachować jego właściwości przez długi czas.

- Wózek należy czyścić czystą i miękką ściereczką, a następnie wysuszyć. Nigdy nie używaj żadnych chemikaliów do czyszczenia (aby zapobiec deformacjom i przebarwieniom).

- Zdejmij tapicerkę siedziska przeznaczonego do prania, jeśli jest zabrudzona, a następnie wysuszyć przed użyciem.

9.1.5 Codzienne kontrole

Aby utrzymać wózek w dobrym stanie, należy go sprawdzać przed każdym użyciem. Aby zachować tygodniowe, miesięczne, półroczne badania, sprawdź projekt, patrz (Tabela III).

9.1.6 Czyszczenie

Sposób czyszczenia jak poniżej:

- Nigdy nie myj wózka inwalidzkiego wodą ani nie wystawiaj go bezpośrednio na działanie wody.

- Powierzchnia ramy wózka inwalidzkiego pokryta jest powłoką ochronną. Dlatego bardzo łatwo jest go przetrzeć wilgotną szmatką. Nigdy nie używaj żadnych środków chemicznych do czyszczenia winylonowego siedziska i podłokietnika, ponieważ mogą one spowodować ich poślizg i spierzchnięcie. Do czyszczenia można użyć wilgotnej szmatki i neutralnej wody z mydłem, a następnie dokładnie wysuszyć.

9.2 Naprawa

9.2.1 Użytkownicy mogą naprawić lub wymienić niektóre części zamienne, takie jak uchwyt do pchania, osłona uchwytu do pchania, które mogą być konserwowane samodzielnie lub wymieniane przez użytkowników zgodnie z instrukcjami personelu obsługi posprzedażnej naszej korporacji lub dealerów.

9.2.2 W ramach gwarancji nasza korporacja lub dealerzy będą konserwować lub

bezpłatnie wymienić wadliwe części zamienne, takie jak silnik, akumulator, ładowarka, sterownik, łożysko, tuleja wału itp., z powodu wad materiałowych lub produkcyjnych.

9.2.3 Części zamienne takie jak silnik, sterownik itp., które zostały potwierdzone przez

personel obsługi posprzedażnej, nasza korporacja lub nasi dealerzy mogą zostać zdemontowane

i wysyłane do naszej korporacji lub dealerów w celu konserwacji.

9.2.4 Prosimy o kontakt ze swoim dystrybutorem lub działem obsługi posprzedażnej naszego

Corporation w przypadku jakichkolwiek pytań dotyczących konserwacji elektrycznych wózków inwalidzkich.

Elementy inspekcji	Kiedykolwiek	Co tydzień	Miesięczny	Sześć miesięcznie
Piasty kół, głowica star magazynowy Mechanizmnapędowy i elementy złączne			√
Funkcja joysticka	√
Układ hamulcowy	√
Połączenie		√
Stan baterii	√
Stan opon			√
Stan inflacji tylne koła	√
Stan ramy				√
Silnik i siłownik stan				√
Stan koła przedniego		√
Czystość	√

Aby zagwarantować jakość elektrycznego wózka inwalidzkiego, w przypadku wymiany części zamiennych prosimy o kontakt z nami lub naszymi dealerami w celu użycia tych samych modeli i specyfikacji, jeśli części eksploatacyjne, takie jak akumulatory, opony, sterownik, silniki i ładowarka itp. wymagają wymiany. Konserwację należy przeprowadzić w naszym serwisie korporacji lub dziale konserwacji dealera.

10. Transport i przechowywanie

10.1 Transport

Można ładować i transportować zgodnie ze znakami przewozowymi i grafiką.

Szczegóły znajdziesz w załączniku.

10.2 Przechowywanie

Wózek inwalidzki należy przechowywać w czystym pomieszczeniu o wilgotności względnej ≤80%, z dobrą wentylacją i wolnym od gazów powodujących korozję. Przed przechowywaniem należy wyjąć akumulatory z wózka. W przeciwnym razie rama może rdzewieć, a elektronika może ulec uszkodzeniu.

11. Otwieranie i sprawdzanie

Lista pakowania jest dołączona do paczki. Sprawdź, czy brakuje jakich części lub czy są uszkodzone.

12. Zapewnienie jakości

12.1 Gwarancja

12.2.1 Dostawa ramy krzesła 3 lata gwarancji.

12.2.2 W ciągu 1 roku od daty zakupu, w przypadku następujących części, zapewniamy bezpłatną konserwację i usługę wymiany pierwotnemu klientowi po sprawdzeniu przez dealera, czy występują wady materiałowe i produkcyjne.

• Sterowanie elektryczne lub system dźwigni
• Układ silnika/napędu
• Łożysko i tuleja wału

12.2.3 Sześciomiesięczna gwarancja na akumulatory.

Należy pamiętać, że serwis gwarancyjny jest świadczony przez Twojego dealera i ostatecznie kończony wspólnie przez nasz dział obsługi posprzedażnej i dealera.

Poza gwarancją

- Obudowa z tworzywa ABS i gumowa podkładka • Opona • Dekoracja wnętrz - Uszkodzenia spowodowane nadużyciem, niewłaściwą obsługą, wypadkami i zaniedbaniem - Uszkodzenia spowodowane niewłaściwą obsługą, konserwacją i przechowywaniem. - Zastosowanie biznesowe lub inne nietypowe użytkowanie

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Certyfikat wsparcia i e-gwarancji
