GEBRUIKSAANWIJZING W5216 Vevor
ELEKTRISCHE ROLSTOEL GEBRUIKSAANWIJZING
MODEL: W5216
Lees en volg eerst alle instructies, waarschuwingen en opmerkingen in deze handleiding voordat u uw elektrische rolstoel voor de eerste keer probeert te bedienen. Als er informatie in deze handleiding is die u niet begrijpt, of als u aanvullende hulp nodig heeft bij montage of bediening, neem dan contact op met uw plaatselijke erkende dealer.
Deze symbolen in deze handleiding worden gebruikt om waarschuwingen en
belangrijke gegevens aan te duiden. Ze zijn allemaal erg belangrijk voor uw veiligheid. Het is
Wij raden u ten zeerste aan deze volledig te lezen en te begrijpen.
WAARSCHUWING! Het niet in acht nemen van de waarschuwingen in de handleiding kan leiden tot persoonlijk letsel.
AANDACHT! Het niet in acht nemen van de waarschuwingen in de handleiding kan leiden tot schade aan de elektrische rolstoel.
1. Inleiding
1.1 In dit product is geavanceerde technologie geïntegreerd in een moderne stijl. Speciaal de structuur voor snelle demontage en montage is erg handig om tijdens het reizen op te bergen of in de kofferbak van uw voertuig te plaatsen. We zijn er zeker van dat de ontwerpkenmerken, de uitstekende prestaties en de probleemloze werking van dit product ervoor zullen zorgen dat uw dagelijks leven gemakkelijker wordt. 1.2 Dit product is geschikt voor alle gehandicapten, ouderen en mensen die moeite hebben met lopen. Het maximale gebruikersgewicht is 120 kg. 1.3 Dit product is van het buitentype. Het is model W5216. Hier geeft een elektrische rolstoel voor buiten aan, "5" de code van de productcategorie, "216" het serienummer van dit type. 1.4 Dit product is geschikt voor buitengebruik en de vlakke straten in de buurt van gebouwen voor de middellange afstand, maar niet voor gras
grind of hellingen van meer dan 9 graden en gemotoriseerde wegen, ook niet voor regenachtige dagen.
2. Veilig gebruik
2.1 Vervaldatum
Deze elektrische rolstoel is een energie-, niet-aseptisch en herbruikbaar product zonder
chemische substanties.
De veilige en geldigheidsduur van rolstoelen geldt niet alleen voor klinisch gebruik
hangt af van de structurele sterkte van producten, maar ook van het gebruikersgedrag
en gebruik van de productomgeving, gebruikersgewoonten, al dan niet overeenstemming
met het periodieke onderhoud, onderhoud en andere factoren.
Onze producten zijn vanaf de productiedatum 7 jaar geldig. (productiedatum op keuringscertificaat).
2.2 Instructies vóór gebruik
2.2.1 Als u de gebruikershandleiding niet volledig heeft gelezen en begrepen, doe dit dan niet drijven.
2.2.2 Het maximale laadvermogen is 120 kg. Overbelast het rijden alstublieft niet.
En het is voor eenmalig gebruik, neem alstublieft geen passagiers mee.

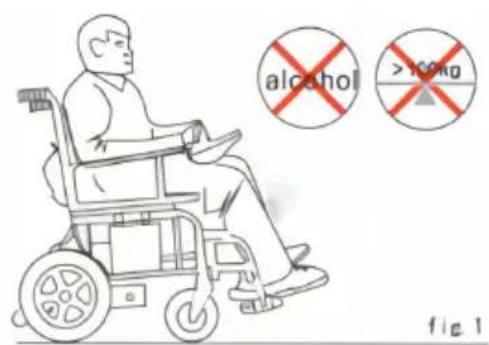

2.2.3 Rijd niet als u dronken of oververmoeid bent. (Figuur 1)
2.2.4 Rijd niet 's nachts of bij onduidelijk zicht.
2.2.5 Voer een zelftest uit voordat u gaat rijden en raadpleeg de handleiding sectie 5.3 "
Inbedrijfstelling" en 6.2.1 "Oefenen vóór gebruik" bij de eerste rit.
2.2.6 Deze rolstoel is niet waterdicht, stel hem niet bloot aan regen of sneeuw en rijd niet in regen of sneeuw. (Figuur 2)
2.3 Aandacht tijdens gebruik
2.3.1 Deze elektrische rolstoel kan op een goed vlak oppervlak rijden, op modderige, ruige, zachte, smalle, ijzige wegen, rijden op slechte wegen zonder vangrails, gevaarlijke wegen of waterwegen. (Figuur 3)
2.3.2 Deze elektrische rolstoel heeft het zekere vermogen om obstakels te vormen. Op dit moment moet u de snelheid verlagen en langzaam rijden. 2.3.3 Deze elektrische rolstoel heeft een bepaald klimvermogen, de maximale helling is 6°. (Figuur 4)
2.3.4 Vermijd rijden in de drukte, het verkeer en andere plaatsen met zwaar verkeer.
2.3.5 Zorg ervoor dat het besturingssysteem goed vastzit, de joystick correct is. Ga goed zitten en plak meteen de beschermtape vast, hoofd zoveel mogelijk tegen de rugleuning om hobbel op de weg te voorkomen, waardoor u de controle kunt verliezen.
2.3.6 Druk op de aan/uit-knop. Controleer eerst of de huidige hoogste snelheidsinstelling geschikt is voor uw bedieningsvaardigheid, of dat de snelheid voor de veiligheid moet worden aangepast;
Wij raden u aan om bij elk gebruik in het begin langzaam te rijden en geleidelijk te versnellen.
AANDACHT!
Alsjeblieft trek aan de hefboom omhoog wanneer de stroom
rolstoelhalte bij de helling, of het zal gebeuren taxiën bij lage snelheid, resultaat in persoonlijk letsel.
WAARSCHUWING!
Als uw rolstoel per ongeluk beweegt, laat dan onmiddellijk de joystick los zodat de rolstoel automatisch stopt met bewegen. Als de joystick uit de hand is en de rem mislukt
Het kan zijn dat uw rolstoel zich verplaatst in gebieden die beïnvloed worden door elektromagnetische straling
interferentie van sommige radiozenders zoals radio, draadloze intercom, mobiele telefoons en radars etc. In deze gevallen kan het rijden met rolstoel door hen getroffen worden. Elektromagnetische interferentie kan het besturingssysteem van de elektrische rolstoel beïnvloeden. Sommige storingen kunnen automatische remstoringen veroorzaken, starten of weglopen, en kunnen permanente schade aan het besturingssysteem veroorzaken.
2.4.1 Classificatie van elektromagnetische interferentie
- Kortbandradiozendontvanger. Deze radio's hebben antennes, zoals radiogolven in de stedelijke banden, walkietalkies, mobiele
telefoonnetwerksystemen en
apparaten voor signaaloverdracht.
- Mediumband mobiele radiozendontvanger. Deze worden meestal geïnstalleerd in de
gebouw of buiten de voertuigantenne. Bijvoorbeeld: politie, brandweer, belasting, medisch ambulance- en andere radiozendontvangers.
- Grootbandradiozendontvanger. Deze worden meestal op de toren in de toren geïnstalleerd antenne, zoals: commercieel
radio-tv-transmissiesysteem.
AANDACHT!
Rolstoel en acculaders voldoen aan GB / T 1802
Rolstoel - Deel 21: Vereisten en testmethoden voor elektromagnetische compatibiliteit van elektrische rolstoelen, elektrisch scooters en accu opladers.
AANDACHT!
De stoel tijdens het rijden mag worden beïnvloed Elektromagnetisch Interferentie (EMI). Zo een interferentie kan afkomstig zijn van mobiel telefoon EAS-systeem, enz.
2.4.2 Preventie van elektromagnetische interferentie
- Gebruik geen draagbare radiozendontvangers als de rolstoel is voorzien van stroom
ingeschakeld, zoals mobiele telefoons, radio's, enz.;
- Vermijd de buurt van radiotransmissiesystemen, zoals radiostations, televisiestations;
- Als de elektrische rolstoel een storing niet kan controleren of remmen neem dan contact op met de klantenservice ons bedrijf of dealer.
3. Structuur en prestaties

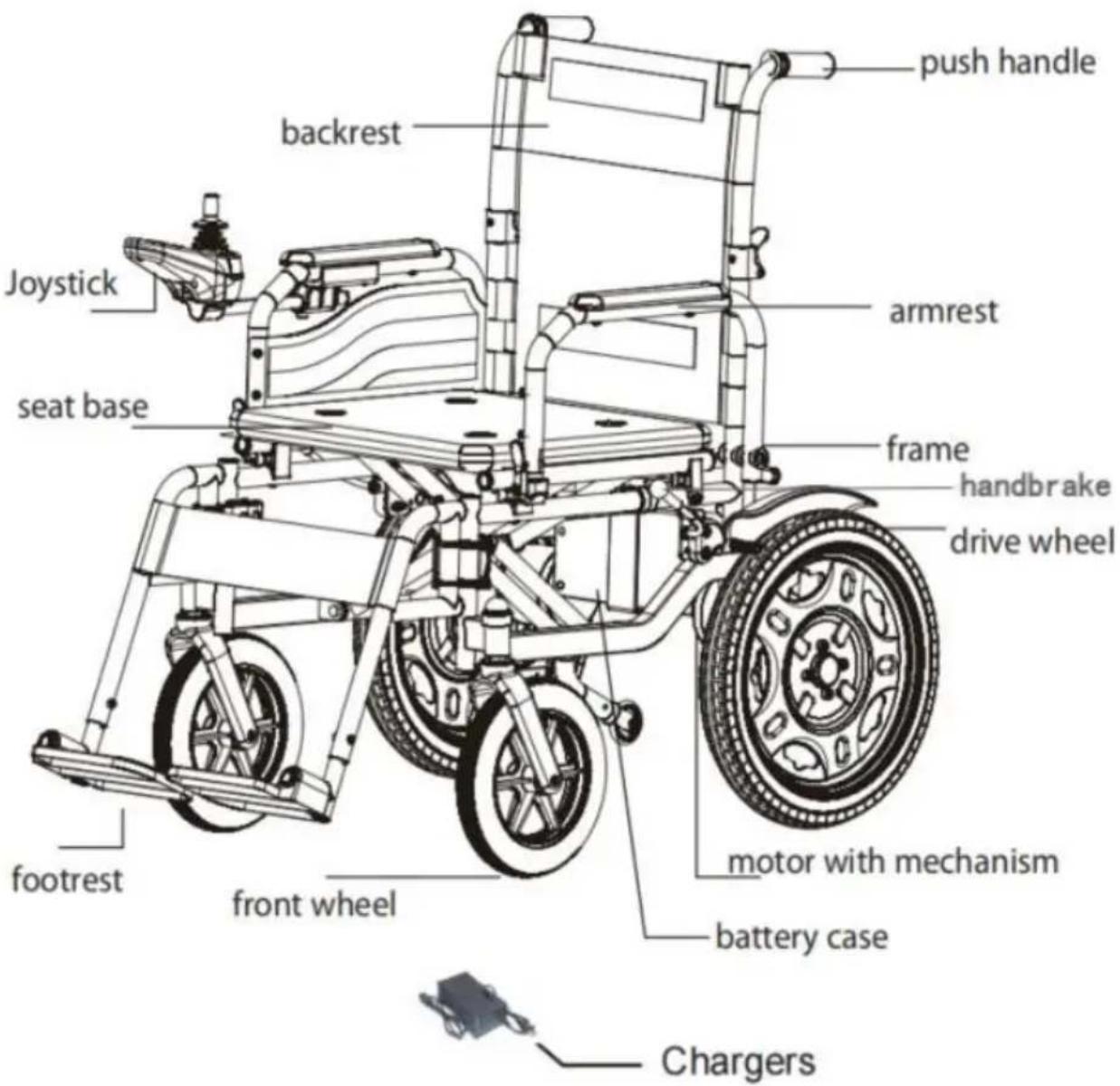

3.1 De structuur van de elektrische rolstoel
Deze elektrische rolstoel bestaat uit het hoofdonderdeel inclusief het voorwiel, het aandrijfwiel, het frame, de joystick, de motor met mechanisme, de armleuning, de duwhandgreep, de rugleuning, de zittingbasis, de voetsteun, de batterijhouder en de structuur zoals weergegeven in figuur 1.
3.2 Producteigenschappen van de elektrische rolstoel
- Classificatie op basis van anti-shocktype: rolstoel is interne voeding;
- Classificatie volgens de mate van anti-shock: rolstoel behoort het toepassingsgedeelte van het B-type;
- Classificatie volgens de mate van bescherming van het diervoeder: IF
- Veiligheidsgraad bij gebruik in ontvlambare anesthesiae gemengd met lucht of ontvlambaar
verdovend middel met zuurstof of geoxideerde stikstof Categorie: Niet-A of APG-apparatuur;
- Door bedrijfsmodus: continu gebruik;
- Rolstoel nominale spanning en frequentie: DC 24V;
- Ingangsvermogen van rolstoel: interne voedingsapparatuur; - Of de rolstoel een beschermend effect heeft op het defibrillatie-effect: Nee; - Of de rolstoel een signaaluitvoer- en invoergedeelte heeft: Nee; - Permanente installatie van apparatuur of niet-permanente installatie van apparatuur: mobiele toestellen.

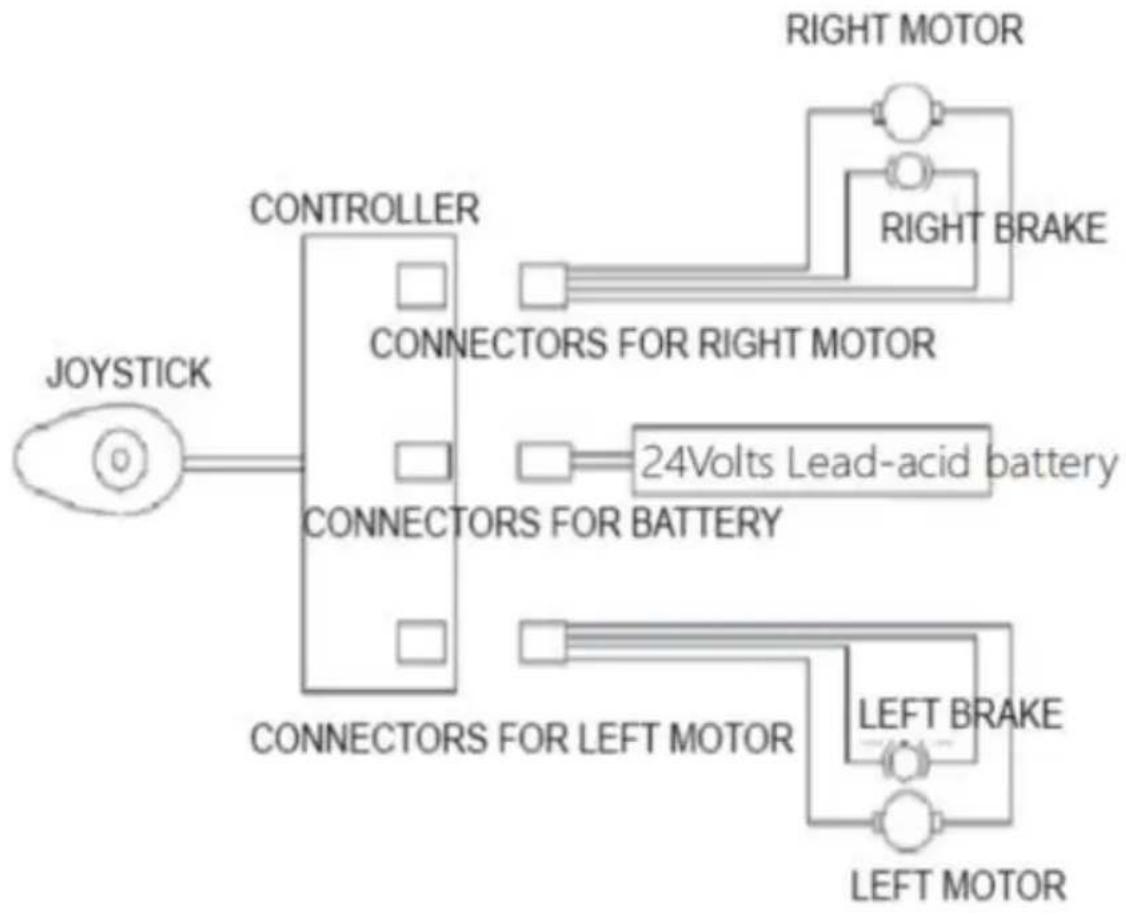

3.3 Elektrisch schema van een elektrische rolstoel
3.4 Productsoftware REV.
Controllerversie van de elektrische rolstoel W5216 is V1.6.
4. Specificatie
De belangrijkste prestatieparameter van de elektrische rolstoel (grootte, gewicht).
inbegrepen) Blad 1.
| Maximaal laadgewicht | 120 kg |
| Maximum snelheid | ≤6 km/u |
| Batterij oplader | Wisselstroom 100~240V, 50Hz, 1,5 |
| Accu | Gelijkstroom 24 V 12 Ah |
| Diameter voorwiel | 10 inch |
| Diameter achterwiel | 16 inch |
| Motor (*2 stuks) | Gelijkstroom 24 V 250 W |
| Maximale rijafstand | 20 km |
| Maximale veilige helling | 9° |
| Statische stabiliteit | 9° |
| Klimhoek | 6° |
| Grootte van de stoel | 17,5 inch |
OPMERKING:
De breedte van het zadel verwijst naar de breedte tussen het stuur.
5. Installatie, vouwen en foutopsporing

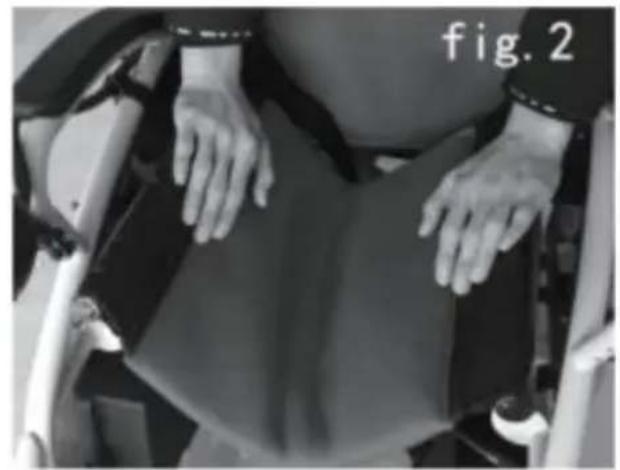

5.1 Installatie
5.1.1 Haal de rolstoel uit de verpakkingsdoos en plaats deze op de grond. Duw het stoelframe naar links en rechts uit elkaar en druk de twee buizen aan weerszijden van het zitonderstel naar beneden in de gleuven aan weerszijden van het stoelframe. (Figuur 2) 5.1.2 Vouw de batterijsteun uit (Figuur 3), verwijder de batterijen zoals in Figuur 4 en hang ze vervolgens aan de steunen. 5.1.3 Schroef de bouten en ringen van de controllersteel los, plaats vervolgens de controller met de plastic ringen erin en draai de bouten met een schroevendraaier vast. (Figuur 5) 5.1.4 Sluit de stekker van de accubak aan op de frameaansluiting. (Figuur 6)
5.1.5 Trek het stuur omhoog en vergrendel het vouwapparaat. (Figuur 7) 5.1.6 Installeer de voetsteun op de 2 cilinders van het stoelframe (Figuur 8) en draai

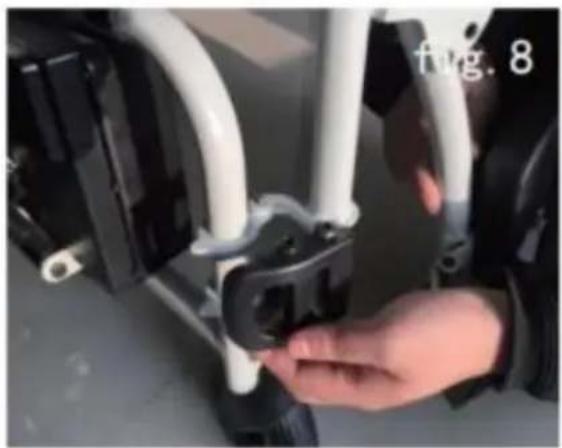

het pedaal naar beneden (Figuur 9), waarna de pedalen omhoog en omlaag kunnen worden bijgesteld.
5.1.7 De hoogte van de voetsteun aanpassen: draai de veiligheidsmoeren aan beide kanten los
van de voetsteunpaal, verwijder de bout (Figuur 11), schuif de verlenging omhoog en omlaag om de voetsteunhoogte aan te passen aan de gewenste positie
door de gebruiker, plaats vervolgens de bout terug en bevestig de moeren.

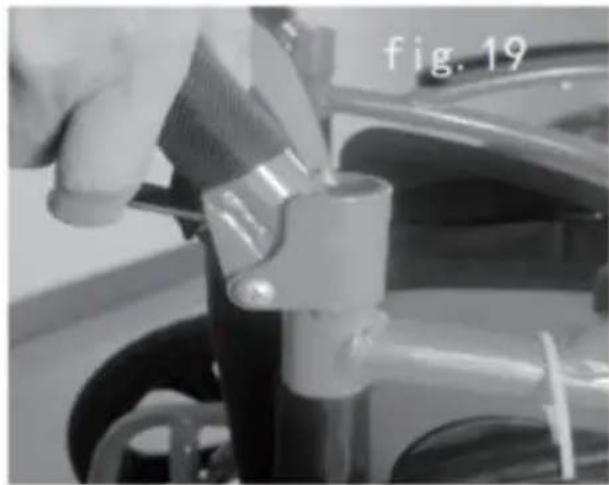

5.2 Opvouwen en opbergen
Raadpleeg de onderstaande methode bij het transporteren of opbergen
van de rolstoel:
①Zet de rolstoel op een vlakke ondergrond en schakel de stroomtoevoer uit. ②Leg de voetsteunen en het beenkussen opzij. Draai ze 90° naar buiten (Figuur 9). ③Schakel de stroomtoevoer uit, verwijder de batterijen (Figuur 11) en vervolgens de batterijsteunen (Figuur 17). ④Duw de beenstokhouder naar buiten en draai de beenstok 90°, trek vervolgens omhoog en haal hem eruit. (Figuur 18) ⑤Stel het stuur af, draai aan de hendel onder het handvat om de handschacht te vouwen. (Figuur 19) ⑥Trek het zitkussen omhoog (Figuur 20), waarna het rolstoelframe van beide zijden kan worden opgevouwen.

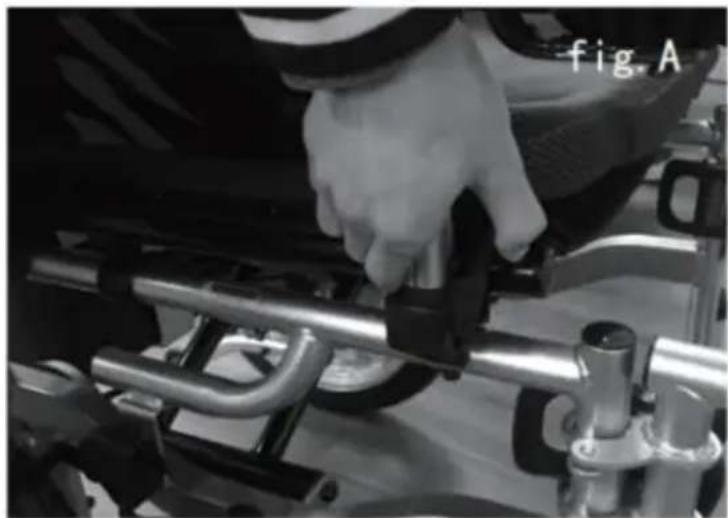

⑦Druk op de handgreepknop voor de opening. (Onder A)
6. Gebruik en bediening
6.1 Gebruik

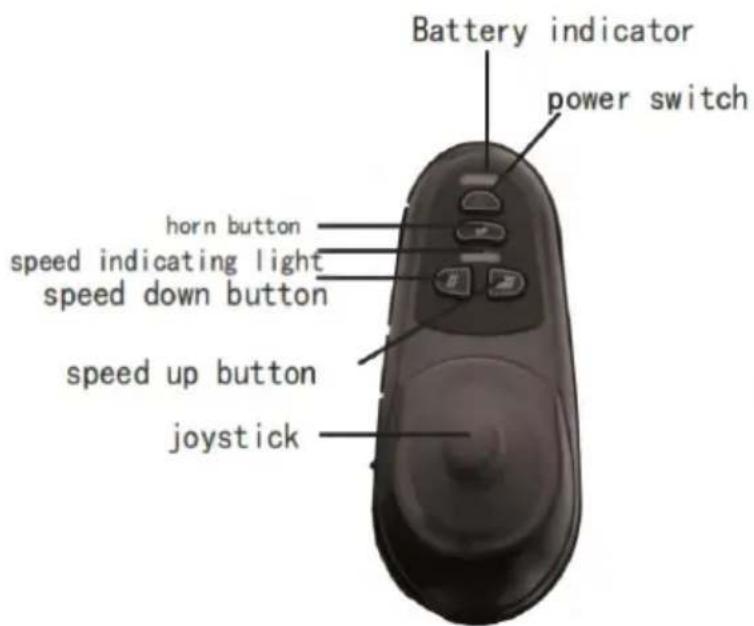

6.1.1 Controller: een absoluut noodzakelijk elektrisch apparaat. Alle elektronische componenten om de rolstoel te bedienen zijn in het apparaat geïntegreerd. (Figuur 12) Meestal wordt de controller op een armleuning geïnstalleerd en samen met de motoren en batterijen aangesloten op de voedingskast.
- Schakelknop: De schakelknop levert de stroom voor het besturingssysteem voor elektronische apparatuur, waarna de apparatuur de motor van de rolstoel levert. Gebruik de schakelknop niet om te stoppen, tenzij er sprake is van een noodsituatie. Anders kan dit de levensduur van de aandrijfcomponenten van de rolstoel verkorten.
- USB: Voor het opladen van dagelijks gebruikte kleine apparaten zoals mobiele telefoons en kleine ventilatoren.
- Joystick: De joystick wordt voornamelijk gebruikt om de beweging van de rolstoel te regelen, inclusief de snelheid en richting (vooruit, achteruit, links of rechts enz.). Hoe verder u de joystick vanuit de centrale positie duwt, hoe sneller de rolstoel beweegt. Telkens wanneer u de joystick loslaat, gaat deze automatisch terug naar het midden en wordt de rem geactiveerd
automatisch werkzaam om de rolstoel te stoppen.
- Claxonknop: De claxon klinkt als u op deze knop drukt.

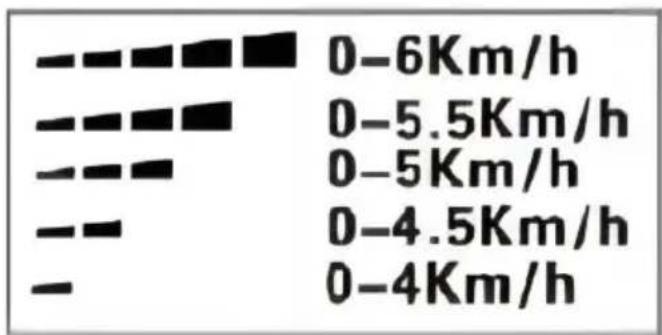

- Snelheid omhoog/omlaag-knoppen en snelheidsmeter: Nadat de stroom is ingeschakeld, toont de snelheidsmeter de huidige maximale snelheidsinstelling. Deze maximale snelheidsinstelling kan door de gebruiker worden aangepast via de knop Snelheid omhoog of Snelheid omlaag.
Als uw rolstoel per ongeluk beweegt, neem dan onmiddellijk actie: laat de joystick los en trek de handrem omhoog. (Figuur 13)
- Oplaadaansluiting: wordt alleen voor deze rolstoel gebruikt. Gebruik het stopcontact niet voor voeding van andere elektrische apparatuur. Anders kan dit het besturingssysteem van de rolstoel of de EMC-prestaties (elektromagnetische tolerantie) beschadigen.
VOORZICHTIGHEID!
Als u andere apparaten dan de meegeleverde batterijlader op het stopcontact aansluit, kan dit schade aan de besturing veroorzaken, dan vervalt de garantie.
6.1.2 Batterijen en het gebruik ervan
Laad uw nieuwe batterij vóór het eerste gebruik volledig op. Hierdoor bereikt de batterij
ongeveer 90% van het topprestatieniveau. Geef de batterij nog een volledige
8-14 uur opladen en gebruik uw rolstoel weer. De accu's zullen dan
presteren op meer dan 90% van hun potentieel. Na vier of vijf oplaadcycli
worden de batterijen opgeladen als ze 100% zijn opgeladen en gaan ze langer mee.
Vervang bij een batterijstoring de batterij door een nieuwe. De oude batterij moet vanwege milieuvervuiling teruggestuurd worden naar de leverancier.
Gebruik uw rolstoel niet als de temperatuur lager is dan -25 °C of hoger dan 50 °C. (Figuur 6)
6.1.3 Batterijen opladen
De acculader is een belangrijk onderdeel van de rolstoel. De oplader die aan dit product is bevestigd, kan de batterijen snel en eenvoudig opladen
om uw rolstoel optimaal te laten presteren.
VOORZICHTIGHEID!
De door ons bedrijf geleverde lader van 24V/2A voldoet aan de vereisten vermeld in de sectie "Algemene veiligheidseisen" van medische elektrische apparatuur GB9706.1-2007. De batterij moet worden opgeladen met de door ons geleverde oplader; andere soorten opladers zijn verboden.
Vereisten») van medische elektrische apparatuur GB9706.1-2007. De batterij moet worden opgeladen met de door ons geleverde oplader; andere soorten opladers zijn verboden.
- Zorg ervoor dat de controller is uitgeschakeld en dat de rolstoel in aandrijving staat
modus, in plaats van de handmatige modus.

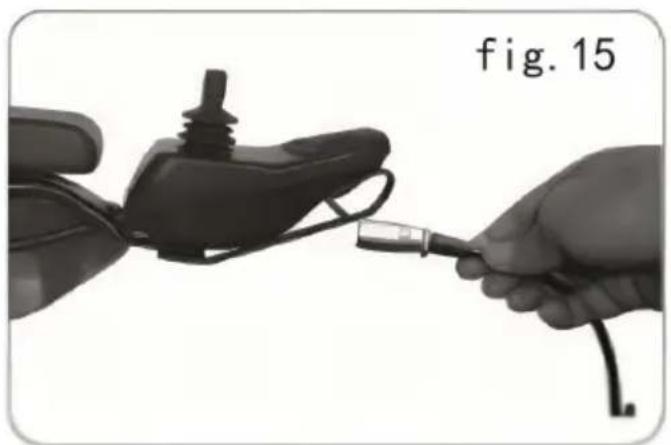

Sluit de 3-pins uitgangsstekker van de oplader aan op de controller. (Figuur 15)
De groene LED op de lader brandt wanneer de batterijen volledig zijn opgeladen.
Wij raden u aan de batterijen gedurende 8-12 uur op te laden.
- Verwijder de oplader en de stekker wanneer deze volledig zijn opgeladen en steek ze in de tas achter de stoelleuning.
WAARSCHUWING!
Laat de batterijen nooit bevriezen en laad de bevroren batterijen op, anders kan dit leiden tot persoonlijk letsel en schade aan de batterijen.
6.1.4 Overbelastingsbeveiliging
Voor de veiligheid van de rolstoel is de overbelastingsbeveiliging ingebouwd. Eenmaal motoren
Bij overbelasting schakelt de overbelastingsbeveiliging uit en schakelt de stroom uit om schade aan de motoren en elektrische componenten te voorkomen. Om te herstellen
de functie van beschermer, professionals hoeven alleen de bouten los te draaien
de accubak, vervang de reservezekering door de kapotte, dek vervolgens de accubak af en draai de bouten vast. (Figuur 16)

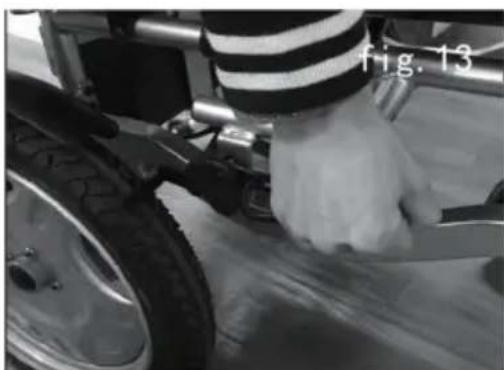

Trek de remhendel naar achteren als u niet met de rolstoel hoeft te drukken, en
wiel met de remhendel om de rolstoel stil te houden.
Duw de remhendel naar voren om hem uit de buurt van het wiel te houden wanneer u met de rolstoel moet rijden.

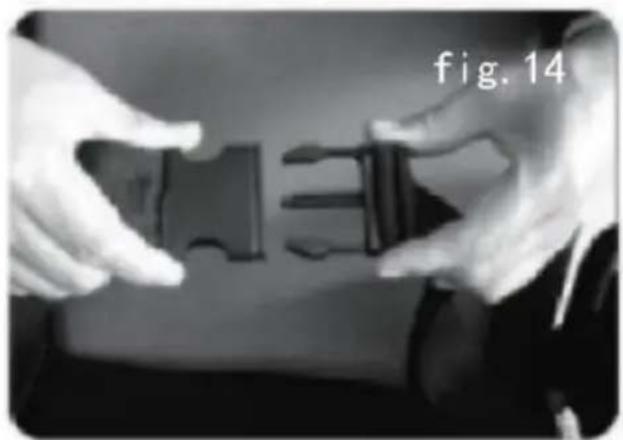

6.1.6 Veiligheidsgordel
Voor uw veiligheid moet de veiligheidsgordel worden vastgemaakt voordat u gaat rijden met de rolstoel. (Figuur 14)
6.2.1 Voorbereiding vóór gebruik
Zet de aan/uit-schakelaar niet aan als u op de elektrische rolstoel zit, maar doe dat wel wanneer u gaat rijden. Schakel de stroomschakelaar uit wanneer u uit de rolstoel stapt. Gelieve te observeren of de handrem werkt of niet.
Klap eerst het pedaal in en houd vervolgens de armleuning vast om in de rolstoel te gaan zitten. Stap niet uit de rolstoel door op het pedaal te trappen. Anders kan de stoel omvallen, wat gevaarlijk is.

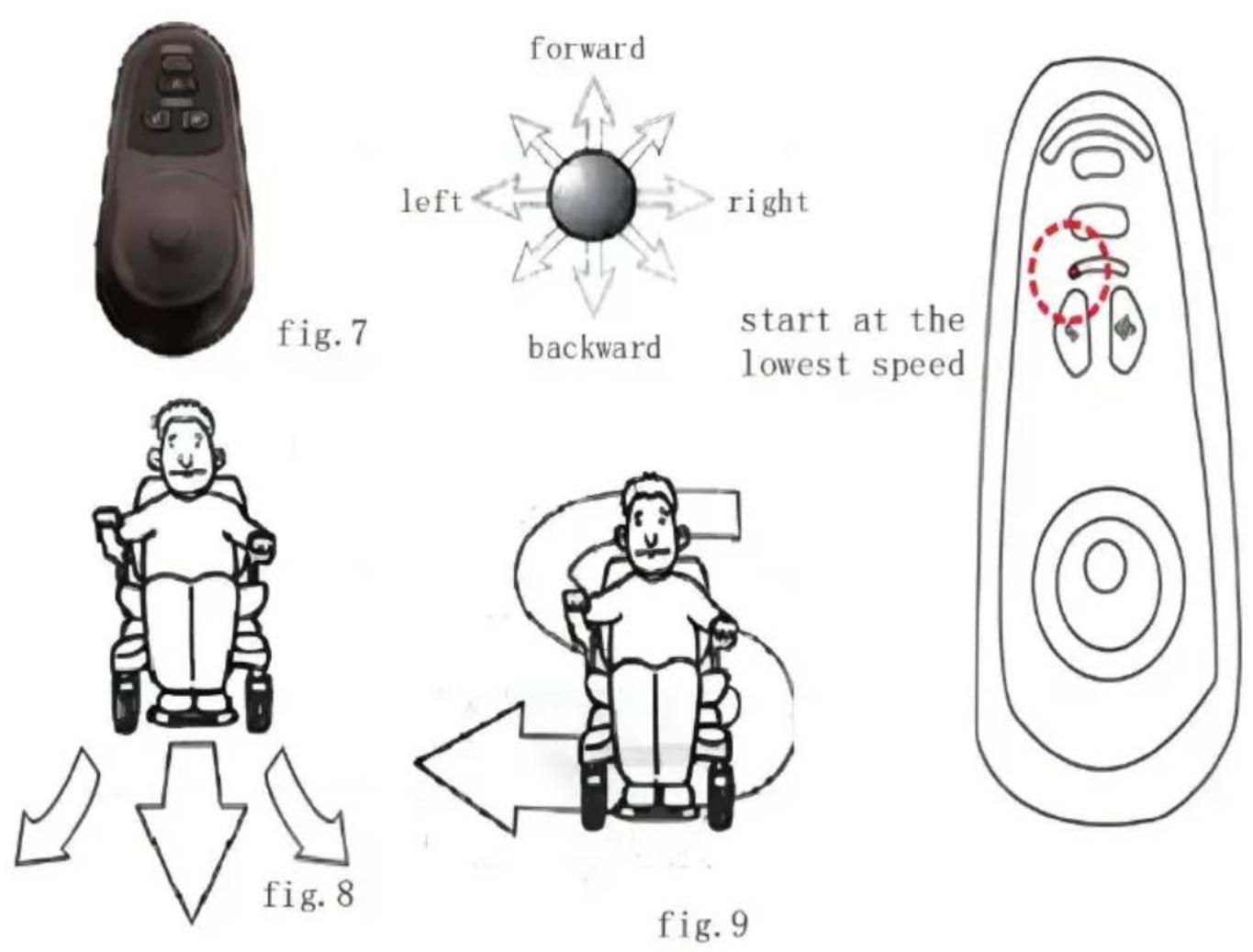

6.2.2 Oefenen vóór gebruik
Zoek een ruime plek zoals een vierkant en laat een assistent je helpen met oefenen totdat je voldoende vertrouwen hebt om hem te bedienen.
Zorg ervoor dat u de stroom uitschakelt wanneer u de rolstoel oprijdt, en stel de gewenste snelheid in via de snelheidsaanpassingsknop.
Wij adviseren u de laagste snelheid in te stellen totdat u de elektrische rolstoel vakkundig kunt bedienen. (Figuur 7)
Om de stopbediening te oefenen, vooruit en achteruit. Duw op de hendel en de rolstoel beweegt naar waar u maar wilt. (Figuur 8)
- Zorg er eerst voor dat dit de laagste snelheid is wanneer u oefent vooruitrijden.
Na Skilled kun je een "S"-vormige bocht oefenen. Nadat u bekend be
de "S"-vormige bocht, oefent u het achteruit rijden en let u op de in van de snelheidsregeling. En de achterwaartse snelheid moet lager zijn dan de voorwaartse snelheid. (Figuur 9)
6.2.3 Bediening
Doe het volgens de voorzorgsmaatregelen.
7. Foutdiagnose en probleemoplossing
Dit product beschikt over een automatische storingswaarschuwingsfunctie zodat u er zeker van kunt zijn
gemak. Zodra er een storing optreedt, knipperen de LED's op de cor en klinkt er een alarm door de claxon. U kunt vinden waar een stor bevindt
informatie in Tabel 2.
Indien de storing na controle van de storing op basis van tabel 2 no steeds bestaat,
Raadpleeg onmiddellijk uw serviceagent.
| 2alarm+controllerpaneelpatroon1 | Controleer de communicatieverbindingskabel tussen de bovenste controller en de onderste controller |
| 2alarm+controllerpaneelpatroon2 | Controleer de linkermotor en de bedra |
| 2alarm+controllerpaneelpatroon3 | Controleer de linkerrem en de kabelbo |
| 2alarm+controllerpaneelpatroon4 | Controleer de juiste motor en kabelbo |
| 2alarm+controllerpaneelpatroon5 | Controleer de juiste motor en kabelbo |
| 2alarm+controllerpaneelpatroon6 | De controller is in de war huidige to of kortsluiting aan het motoreinde, de belasting is te zwaar |
| 2 patroonalarm+controllerpaneel 7 | De joystickhendel van de controller we niet goedof het is niet langer in positie/in con |
| 2alarm+controllerpaneelpatroon8 | Falen van de controller zelf |
| 2 patroonalarm+controllerpaneel 9 | Batterij onder spanning of batterijstorin |
8. Veiligheidsvoorzieningen en behandeling van ongevallen
8.1 Overbelastingsbeveiliging: Zie instructiehandleiding 6.1.4 8.2 Veiligheidsgordel: Zie handleiding 6.1.6 8.3 Laat de joystick los als er een rolstoelstoring is rolstoel wordt gestopt.
9. Onderhoud en reparatie
9.1 Onderhoud
Net als andere gemotoriseerde voertuigen heeft ook uw elektrische rolstoel routine nodig
onderhoud. Sommige controles kunt u zelf uitvoeren, andere kunt u laten doen
vraag om hulp van uw serviceagent. Preventief onderhoud is heel belangrijk
belangrijk. Als u het onderhoud en de controles in dit hoofdstuk opvolgt, kan uw
rolstoel zorgen voor jarenlang probleemloos gebruik. Als u twijfelt aan het onderhoud of de werking van uw rolstoel, neem dan contact op met uw serviceagent of onze klantenservice.
9.1.1 Vochtigheid
Uw rolstoel is, net als de meeste elektrische en mechanische apparaten, gevoelig aan externe omstandigheden. In ieder geval moet de rolstoel in een vochtige omgeving worden vermeden. Directe of langdurige blootstelling aan water of vocht kan ertoe leiden dat de rolstoel elektronisch en mechanisch defect raakt. Water kan ervoor zorgen dat
elektrische componenten en het frame van de stoel gaan corroderen.
9.1.2 Temperatuur
- Sommige delen van uw rolstoel zijn gevoelig voor temperatuur.
- Bij extreem lage temperaturen kan de batterij bevroren zijn. Speciale temperaturen kunnen ervoor zorgen dat veel factoren vastlopen, zoals type oplader, het gebruik,
batterijcomponenten (zoals verzegelde loodzuurbatterijen of gelbatterijen);
- Een temperatuur boven 55° kan ervoor zorgen dat de snelheid van de rolstoel afneemt.
9.1.3 Algemene richtlijnen
- Vermijd het slaan van de controller, vooral de joystick.
- Vermijd langdurige blootstelling van uw rolstoel aan extreme omstandigheden, zoals een warme, koude of vochtige omgeving.
Houd de controller schoon.
Controleer alle elektrische aansluitingen, inclusief de kabel en connectoren van de oplader en zorg ervoor dat ze allemaal goed vastzitten.
oplader en zorg ervoor dat ze allemaal goed vastzitten.
- Als alleen de rode LED's op de batterijmeter branden, zijn de batterijen bijna leeg. U dient de batterijen zo snel mogelijk op te laden. Wij raden aan de batterij 8-12 uur op te laden.
- Controleer de opblaasbare situatie van het achterwiel. Als de band tijdens het rijden ernstig vervormd is, moet deze worden opgepompt;
- Het frameoppervlak is gespoten met een heldere afdichtingslaag. Om de glans van het oppervlak te behouden, kunt u een dun laagje autowas aanbrengen.
- Controleer alle kabelverbindingen. Zorg ervoor dat ze vastzitten en niet los zitten.
gecorrodeerd. De batterij moet in het batterijgedeelte worden geplaatst, plat, met de batterijstekker naar binnen, relatief display, zie de juiste aansluiting op het label van het hoofdframe;
- Alle wiellagers zijn gesmeerd en afgedicht. U hoeft ze niet te smeren.
- Controleer of de wielnaaf, het aandrijfapparaat en de stoel zelf loszit.
Zorg ervoor dat de bandenspanning binnen 230 KPa ± 10% is. Pomp de banden op met een gereguleerde luchtbron en controleer deze met de manometer. Overschrijd het drukbereik niet, dit kan exploderende banden of persoonlijk letsel veroorzaken. (Figuur
9.1.4 Onderhoud na gebruik
Zorg ervoor dat de bandenspanning binnen 230 kPa ± 10% ligt. Pomp de banden op met een gereguleerde luchtbron en controleer deze met de manometer. Overschrijd het drukbereik niet, dit kan exploderende banden of persoonlijk letsel veroorzaken. (Figuur
9.1.4 Onderhoud na gebruik
- Schakel de stroom uit. (Koppel alle aansluitingen los als u deze lang niet gebruikt.)
- Voorkom dat kinderen en bewusteloze personen de rolstoel gebruiken.
- Bewaar de rolstoel op een normale temperatuur om vervorming te voorkomen, zodat de rolstoel gedurende lange tijd zijn prestaties behoudt.
- Reinig de rolstoel met een heldere, zachte doek en droog hem. Gebruik nooit chemicaliën om het schoon te maken (om vervorming en verkleuring te voorkomen).
chemicaliën om het schoon te maken (om vervorming en verkleuring te voorkomen)
- Verwijder de stoffen hoes van de stoelsteun die u wilt wassen als deze vuil is en droog het voor gebruik.
9.1.5 Dagelijkse controles
Om de rolstoel in goede staat te houden, dient u deze voor elk gebruik te controleren. En om het wekelijkse, maandelijkse, halfjaarlijkse onderzoek bij te houden, controleert u het project (zie tabel III).
9.1.6 Reiniging
Manier van reinigen zoals hieronder:
- Was uw rolstoel nooit met water en stel hem niet rechtstreeks bloot aan water.
- Het oppervlak van het rolstoelframe is bedekt met een beschermende coating. Daarom is het heel gemakkelijk om hem schoon te maken met een vochtige doek.
Gebruik nooit chemicaliën om de vinylon zitting en armleuning schoon te maken, aangezien deze ervoor kunnen zorgen dat deze wegglijden of gekloofd raken.
U kunt een vochtige doek en een neutraal zeepsopje gebruiken om ze schoon te maken en vervolgens grondig afdrogen.
9.2 Reparatie
9.2.1 Gebruikers kunnen bepaalde reserveonderdelen repareren of vervangen, zoals de duwhandgreep en de hoes van de duwhandgreep zelf onderhouden of vervangen kunnen worden door gebruikers onder de instructies van het after-sales servicepersoneel van ons bedrijf of van de dealers.
9.2.2 Binnen de garantieperiode zullen ons bedrijf of de dealers onderhoud plegen aan of
vervang kosteloos de defecte reserveonderdelen, zoals motor, accu, laadregelaar, lager, asbus, enz., als gevolg van materiaal- of fabricagefouten. 9.2.3 De reserveonderdelen zoals motor, controller, etc. die zijn bevestigd door de
after-sales personeel van ons bedrijf of onze dealers kunnen worden
voor onderhoud naar ons bedrijf of de dealers gestuurd.
9.2.4 Neem contact op met uw distributeur of de klantenservice voor alle vragen over het onderhoud van elektrische rolstoelen.
| Inspectieartikelen | Te alle tijde | Wekelijks | Maandelijks | Zes maandelijks |
| Wielnaven, kop voorraad Aandrijfmechanisme en bevestigingsmiddelen | | | √ | |
| Joystick-functie | √ | | | |
| Remsysteem | √ | | | |
| Verbinding | | √ | | |
| Staat van de batterij | √ | | | |
| Staat van de banden | | | √ | |
| Inflatietoestand van achterwielen | √ | | | |
| Frameconditie | | | | √ |
| Motor en aandrijving voorwaarde | | | | √ |
| Conditie voorwiel | | √ | | |
| Puurheid | √ | | | |
Om de kwaliteit van de elektrische rolstoel te garanderen, neem contact op met ons of onze dealers om de reserveonderdelen te vervangen. Dezelfde modellen en specificaties als de verbruiksartikelen zoals batterijen, banden, controller, motoren en oplader, enz. moeten vervangen worden. Het onderhoud dient bij ons te worden uitgevoerd door de onderhoudsafdeling van de dealer.
10. Transport en opslag
10.1 Transport
U kunt laden en transporteren volgens de verzendmarkeringen en afbeeldingen.
Zie de bijlage voor meer informatie.
10.2 Opslag
Uw rolstoel moet worden opgeslagen in een schone binnenomgeving met een relatieve vochtigheid ≤80%, goede ventilatie en vrij van corrosieve gassen. Verwijder de accu's uit de rolstoel voordat u deze opbergt. Anders kan het frame roesten en kan de elektronica beschadigd raken.
11. Openen en controleren
De paklijst is bijgevoegd in het pakket. Controleer of er onderdelen ontbreken of beschadigd zijn.
12. Kwaliteitsborging
12.1 Garantie
12.2.1 Levering stoelframe 3 jaar garantieservice.
12.2.2 Binnen 1 jaar na de aankoopdatum bieden wij voor de vol onderdelen gratis onderhouds- en vervangingsservice aan de oorspronkelijke klant nadat de dealer heeft gecontroleerd of er sprake is van materiaal- en productiefouten.
- Elektrisch bedienings- of hefboomsysteem
- Motor/aandrijfsysteem ●Lager en asbus
12.2.3 Zes maanden garantie op de batterijen.
Houd er rekening mee dat de garantieservice wordt geleverd door uw dealer en uiteindelijk wordt uitgevoerd door onze after-salesafdeling en dealer samen.
Buiten garantie
- ABS-kunststof omhulsel en rubberen kussentje
- Banden
- Interieurdecoratie
- Schade door misbruik, verkeerde bediening, ongelukken en nalatigheid
- Schade door verkeerde bediening, onderhoud en opslag.
- Zakelijk gebruik of ander abnormaal gebruik
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREET EASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166
Technische ondersteuning en e-garantiecertificaat
