MANUALE UTENTE W5216 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
RUOTA ELETTRICA SEDIE
ISTRUZIONI PER L'USO
MODELLO: W5216
Leggere e seguire prima tutte le istruzioni, le avvertenze e le note contenute in questo manuale prima di tentare di utilizzare la carrozzina elettrica per la prima volta. Se le informazioni contenute in questo manuale non vengono comprese o se è necessaria ulteriore assistenza per il montaggio o il funzionamento, si prega di contattare il vostro rivenditore locale autorizzato.
I simboli riportati di seguito in questo manuale vengono utilizzati per identificare avvertenze e
informazioni importanti. Sono tutti molto importanti per la tua sicurezza; è fortemente raccomandato di leggerli e comprenderli completamente.
AVVERTIMENTO! La mancata osservanza delle avvertenze contenute nel manuale può provocare lesioni personali.
ATTENZIONE! La mancata osservanza delle avvertenze contenute nel manuale può provocare danni alla carrozzina elettrica.
1. Introduzione
1.1 Questo prodotto integra una tecnologia avanzata con uno stile moderno. In particolare, la sua struttura per il rapido smontaggio e assemblaggio è molto comoda da riporre o posizionare nel bagagliaio del veicolo durante il viaggio. Siamo certi che le caratteristiche del design, le prestazioni eccellenti e il funzionamento senza problemi di questo prodotto garantiranno una vita quotidiana più comoda. 1.2 Questo prodotto è adatto a tutte le persone disabili e agli anziani infermi che hanno difficoltà a camminare. Il peso massimo dell'utente è di 120 kg. 1.3 Questo prodotto è di tipo esterno. Esso è del modello W5216. La lettera "W" indica una carrozzina elettrica da esterno, "5" il codice della categoria prodotti, "216" il numero di serie di questo tipo. 1.4 Questo prodotto è adatto per un uso esterno e su strade pianeggianti vicino agli edifici per una distanza media, ma non su erba, ghiaia o
pendenze superiori a 9 gradi e strade motorizzate, e nemmeno in giornate piovose.
2. Uso sicuro
2.1 Data di scadenza
Questa sedia a rotelle elettrica è un prodotto energetico, non asettico, riutilizzabile
sostanze chimiche.
La sicurezza e il periodo di validità della sedia a rotelle per l'uso clinico
dipendono dalla resistenza strutturale dei prodotti, ma anche dall'utilizzo da parte dell'utente
e dall'uso dell'ambiente del prodotto, dalle abitudini degli utenti, e dalla conformità con la manutenzione periodica, la manutenzione e altri fattori.
I nostri prodotti sono validi dalla data di produzione per 7 anni. (vedi data sul certificato di ispezione).
2.2 Istruzioni prima dell'uso
2.2.1 Se non si è letto e compreso completamente il manuale dell'utente, non
guidare.
2.2.2 La capacità di carico massima è di 120 kg, si prega di non sovraccaricare durante la guida.
Ed è monouso, per favore non trasportare passeggeri.

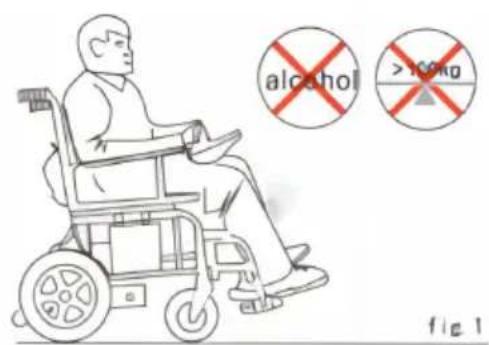

2.2.3 Si prega di non guidare in stato di ebbrezza o stanchezza. (Figura
2.2.4 Non guidare di notte o in caso di visuale poco chiara.
2.2.5 Effettuare l'autotest prima di mettersi alla guida e fare riferimento alla sezione 5.3 del manuale
Messa in servizio" e 6.2.1 "Esercitazione prima dell'uso" se si guida per la prima volta.
2.2.6 Questa sedia a rotelle non è impermeabile, non esporla alla pioggia, alla neve, né guidare sotto la pioggia o la neve. (Figura 2)
2.3 Attenzione durante l'utilizzo
2.3.1 Questa carrozzina elettrica può guidare su una buona superficie piana, non su strade fangose, accidentate, morbide, strette o ghiacciate, né su strade dissestate senza guardrail, strade pericolose o corsi d'acqua (Figura 3). 2.3.2 Questa carrozzina elettrica ha la capacità di superare ostacoli; in questo momento è necessario ridurre la velocità e viaggiare lentamente. 2.3.3 Questa carrozzina elettrica ha una certa capacità di arrampicata; la pendenza massima è 6° (Figura 4). 2.3.4 Si prega di evitare di guidare in mezzo alla folla, nel traffico e in luoghi con carichi pesanti o traffico intenso. 2.3.5 Assicurarsi che il sistema di controllo sia fissato bene, il joystick dritto e corretto. Sedersi bene e fissare subito il nastro protettivo, tenendo la testa il più possibile appoggiata allo schienale per evitare sobbalzi sulla strada, che potrebbero far perdere il controllo. 2.3.6 Premere il pulsante di accensione/spegnimento, verificare innanzitutto se l'attuale impostazione della velocità massima è adeguata alle proprie competenze operative o se deve essere regolata per motivi di sicurezza;
Si consiglia di guidare lentamente all'inizio di ogni utilizzo e anche di accelerare gradualmente.
ATTENZIONE!
Per favore tirare la leva verso l'alto quando l'energia è
fermata per la sedia a rotelle; altrimenti si inclinerà, facendo rullare a bassa velocità, con conseguente possibile infortunio alla persona.
AVVERTIMENTO!
Se la tua sedia a rotelle si muove accidentalmente, per favore rilasciare
immediatamente il joystick in modo che la carrozzina smetta di muoversi automaticamente. Se il joystick è fuori controllo e il freno non funziona, per favore taglia l'energia.
2.4 Interferenza elettromagnetica (EMI)
La vostra sedia a rotelle potrebbe viaggiare in aree interessate da campi elettromagnetici
interferenze provenienti da alcuni trasmettitori radio come radio, interfoni wireless,
telefoni cellulari, radar ecc. In questi casi la guida della sedia a rotelle potrebbe esserne influenzata. Le interferenze elettromagnetiche possono influenzare il sistema di controllo della sedia a rotelle elettrica. Alcuni disturbi possono causare il guasto del freno automatico, l'avvio o la perdita di controllo e potrebbero causare danni permanenti al sistema di controllo.
2.4.1 Classificazione delle interferenze elettromagnetiche
- Ricetrasmettitore radio a banda corta. Queste radio hanno antenne, come la radio
onde nelle bande urbane, walkie-talkie, sistemi di rete di telefonia cellulare
dispositivi di trasmissione del segnale.
- Ricetrasmettitore radiomobile a banda media. Questi sono solitamente installati in
edificio o all'esterno dell'antenna del veicolo. Ad esempio: polizia, vigili del fuoco, tasse, ambulanza medica e altri ricetrasmettitori radio.
- Ricetrasmettitore radio a banda larga. Questi sono solitamente installati sulla torre dell'antenna, come ad esempio: sistema di trasmissione radiotelevisiva commerciale.
ATTENZIONE!
Sedia a rotelle e caricabatterie soddisfano GB 18029.21
Sedia a rotelle - Parte 21: Requisiti e metodi di prova per la compatibilità elettromagnetica della carrozzina elettrica, scooter e caricabatterie. ATTENZIONE!
La sedia durante la guida può essere influenzata da interferenze elettromagnetiche (EMI). Come l'interferenza potrebbe provenire da telefoni cellulari, sistemi EAS, ecc.
2.4.2 Prevenzione delle interferenze elettromagnetiche
- Non utilizzare ricetrasmettitori radio portatili quando la sedia a rotelle alimentata è
accesa, come telefoni cellulari, radio, ecc;
- Evitare di avvicinarsi al sistema di trasmissione radio, come stazioni radio,
stazioni televisive;
- Se la sedia a rotelle elettrica non riesce a controllare o si verifica un guasto ai freni, contattare
la nostra azienda o rivenditore.
3. Struttura e prestazioni

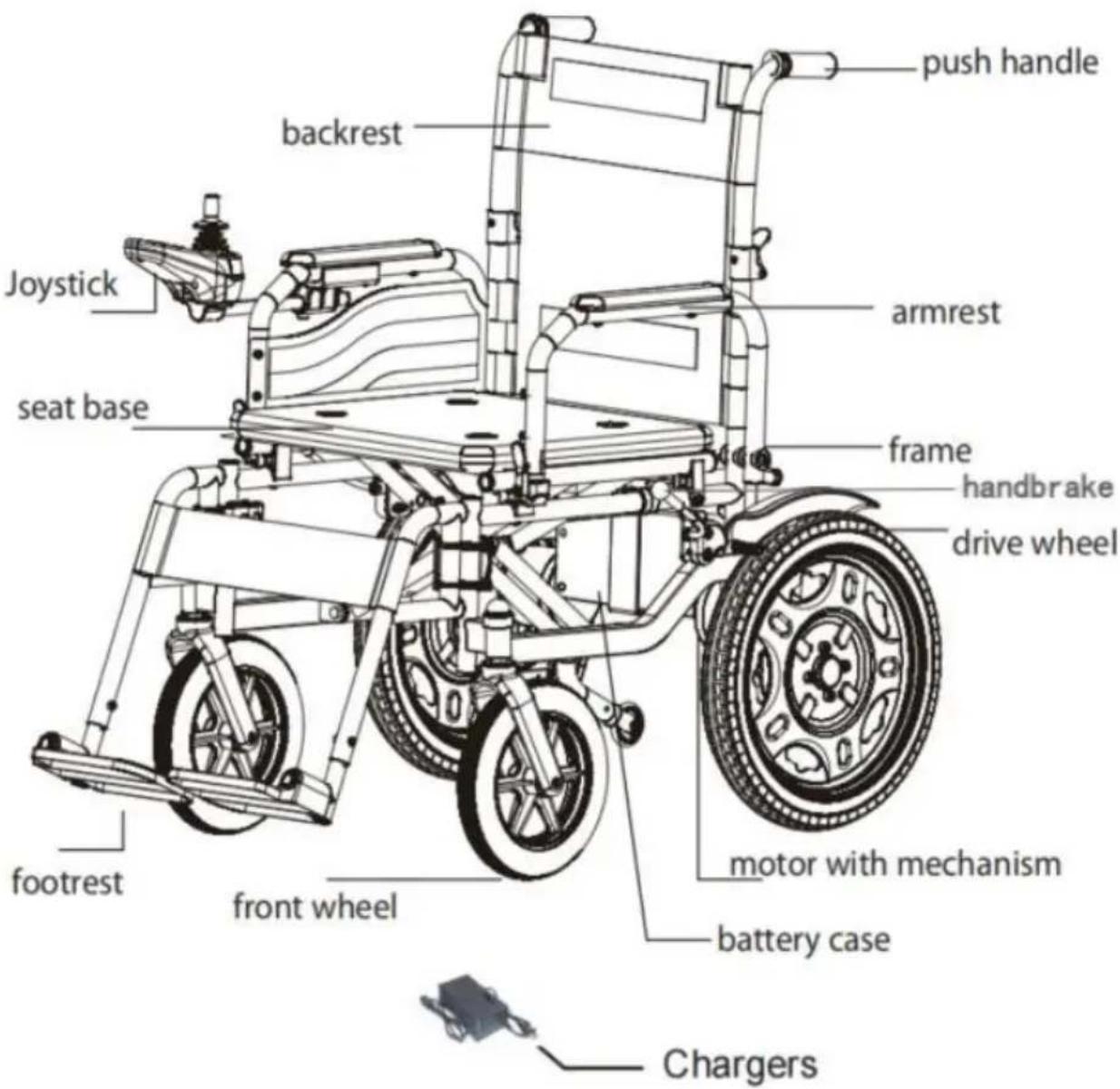

3.1 La struttura della carrozzina elettrica
Questa sedia a rotelle elettrica è costituita dalla parte principale che comprende la ruota anteriore, la ruota motrice, il telaio, il joystick, il con meccanismo, il bracciolo, la maniglia di spinta, lo schienale, la base del sedile, il poggiapiedi, il vano batteria, la struttura mostrata nella Figura 1.
3.2 Caratteristiche del prodotto della carrozzina elettronica
- Classificazione per tipo anti-shock: la sedia a rotelle è dotata di alimentazione interna;
- Classificazione in base al grado di antishock: a cui appartiene la sedia a rotelle
la parte applicativa di tipo B;
- Classificazione in base al grado di protezione dell'alimentazione: IPXO
- Grado di sicurezza se utilizzato in anestesia infiammabile miscelata con aria o infiammabile
narcotico con ossigeno o azoto ossidato Categoria: apparecchiature non AP o APG;
- Per modalità operativa: funzionamento continuo;
- Tensione e frequenza nominali della sedia a rotelle: CC 24 V;
- Potenza in ingresso della sedia a rotelle: apparecchiatura di alimentazione interna;
- Se la sedia a rotelle ha un effetto protettivo sull'effetto di defibrillazione. No;
- Se la sedia a rotelle ha un'uscita del segnale e una parte di ingressi
- Installazione permanente di apparecchiature o installazione non permanente di apparecchiature:
dispositivi mobili.

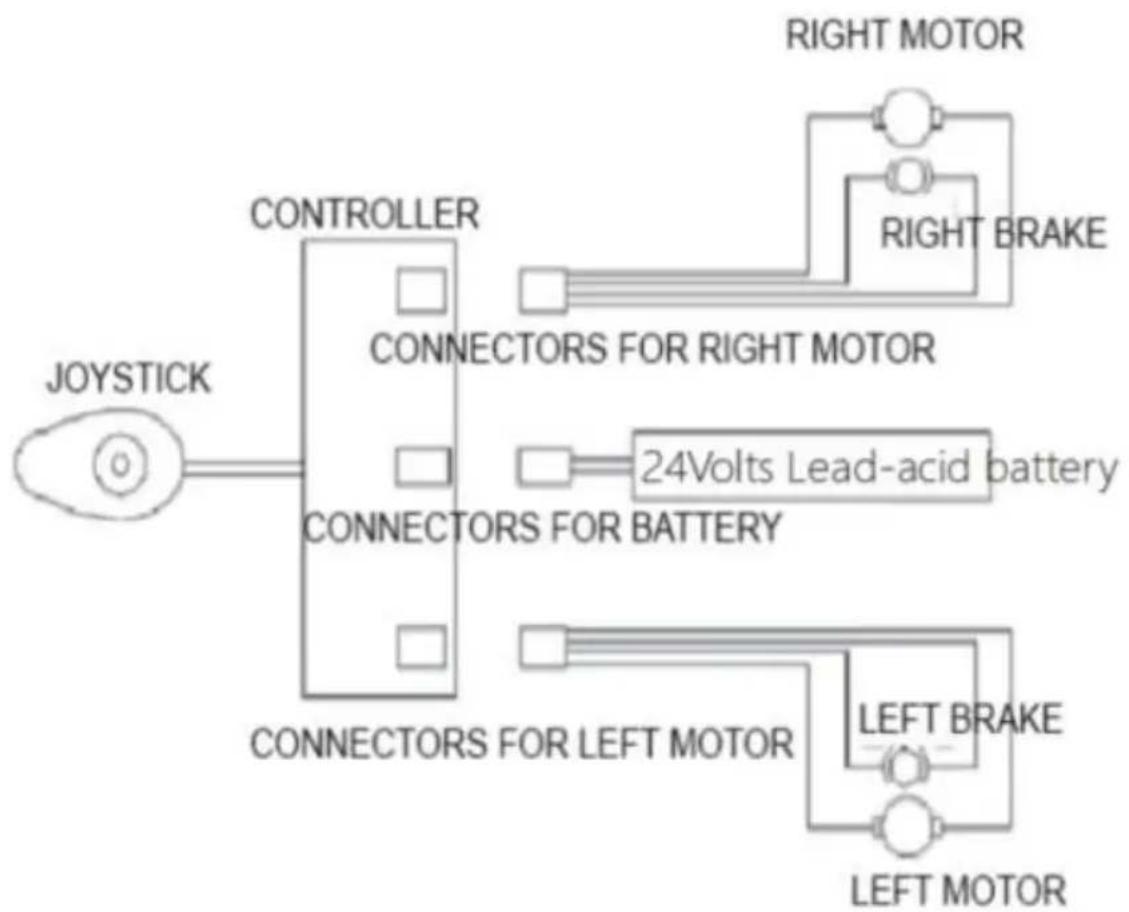

3.3 Schema elettrico della carrozzina elettrica
3.4 Software del prodotto REV.
La versione del controller della carrozzina elettrica W5216 è V1.6.
4. Specifica
Il principale parametro prestazionale della carrozzina elettronica (dimensioni e peso incluso) Foglio 1.
NOTA:
| Peso massimo di carico | 120kg |
| Velocità massima | ≤6 km/h |
| Caricabatterie | CA 100~240 V, 50 Hz, 1,5 A |
| Batteria | CC 24 V 12 AH |
| Diametro della ruota anteriore | 10 pollici |
| Diametro della ruota posterior | 16 pollici |
| Motore (*2 pezzi) | CC 24 V 250 W |
| Distanza massima di guida | 20 km |
| Pendenza massima sicura | 9° |
| Stabilità statica | 9° |
| Angolo di arrampicata | 6° |
| Dimensioni del sedile | 17,5 pollici |
La larghezza della sella si riferisce alla larghezza tra i manubri.
La larghezza della sella si riferisce alla larghezza tra i manubri.

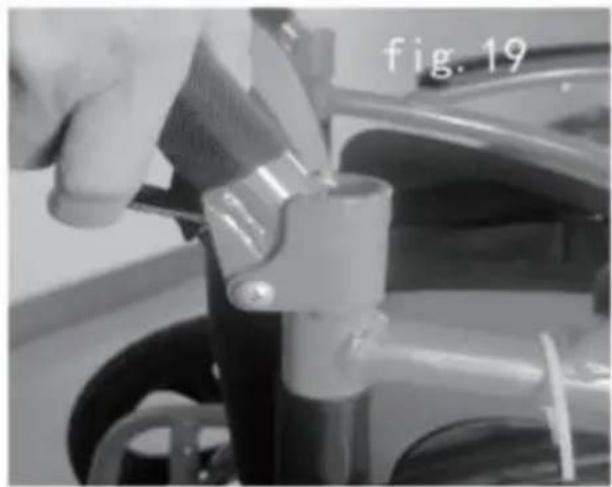

5.1 Installazione

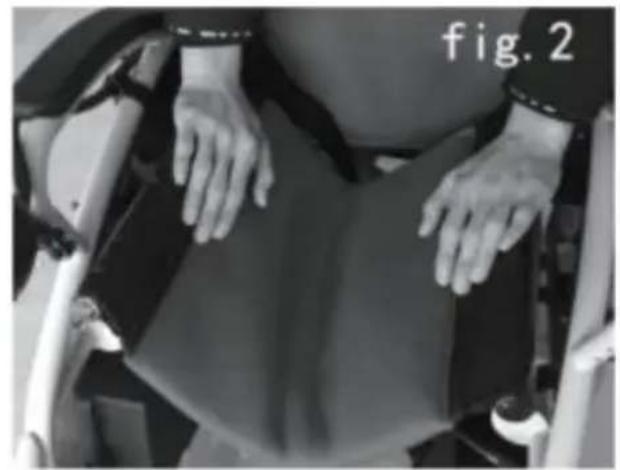

5.1.1 Estrarre la sedia a rotelle dalla scatola di imballaggio e appoggiarla a terra.
5.1.1 Estrarre la sedia a rotelle dalla scatola di imballaggio e appoggiarla a terra.
Spingi il telaio della sedia a sinistra e a destra e premi i due tubi sui lati della base del sedile nelle scanalature su entrambi i lati del telaio della sedia. (Figura 2)
5.1.2 Aprire il supporto delle batterie (Figura 3), estrarre le batterie come mostrato nella Figura 4 e poi appenderle ai supporti.
5.1.3 Svitare i bulloni e le rondelle dallo stelo del controller, quindi installare il controller con le rondelle di plastica inserite, serrare i bulloni con un cacciavite. (Figura 5)

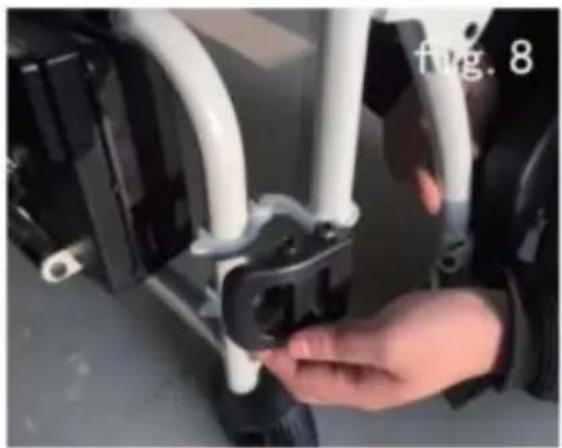

5.1.4 Collegare la spina del vano batteria alla presa del telaio. (Figura 6)
5.1.5 Sollevare il manubrio e bloccare il dispositivo di piegatura. (Figura 7) 5.1.6 Installare il poggiapiedi sui 2 cilindri del telaio della sedia (Figura 8), ruotare
abbassare il pedale (Figura 9), quindi i pedali possono essere regolati giù.
5.1.7 Regolare l'altezza del poggiapiedi: svitare i dadi di sicurezza da entrambi i lati
dell'asta del poggiapiedi, estrarre il bullone (Figura 11), far scorrere il dispositivo di prolunga
su e giù per regolare l'altezza del poggiapiedi adatta alla posizione necessaria
dall'utente, quindi inserire il bullone e fissare i dadi.
5.2 Piegatura e conservazione
Fare riferimento al metodo seguente durante il trasporto o lo stoccaggio della sedia a rotelle:
①Posizionare la sedia a rotelle su un terreno pianeggiante e spegnere l'alimentazione. ②Metti da parte i poggiapiedi e il cuscino per le gambe. Girateli verso il basso di 90°.(Figura 9) ③Spegnere l'alimentazione, togliere le batterie (Figura 11), quindi riporre i supporti delle batterie. (Figura 17) ④Spingere il supporto dell'asta per le gambe all'esterno e ruotare l'asta per le gambe di 90°, quindi tirare verso l'alto ed estrarla. (Figura 18) ⑤Regolare il manubrio, girare la leva sotto la maniglia per piegare il gambo della mano.(Figura 19) ⑥Sollevare il cuscino del sedile (Figura 20), quindi il telaio della sedia a rotelle può essere piegato da entrambi i lati.

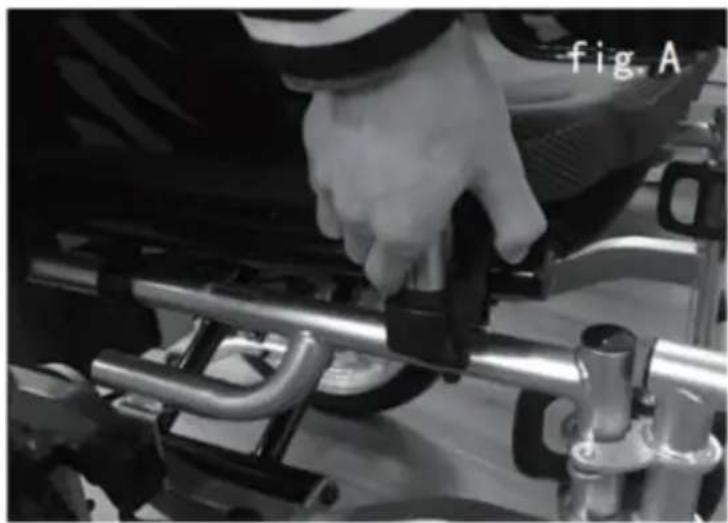

⑦Premere il pulsante sulla maniglia per l'apertura. (Sotto A)
6. Utilizzo e funzionamento
6.1 Utilizzo
6.1.1 Controller: un dispositivo elettrico assolutamente necessario. Tutti i componenti elettronici per il funzionamento della sedia a rotelle sono integrati nel dispositivo. (Figura 12) Di solito, il controller è installato sul bracciolo, collegato insieme ai motori e alle batterie alla scatola di alimentazione.
- Pulsante di commutazione: il pulsante di commutazione fornisce l'alimentazione al sistema di controllo dell'apparecchiatura elettronica, quindi l'apparecchiatura fornisce l'alimentazione al motore della sedia a rotelle. Non utilizzare il pulsante dell'interruttore per fermare la sedia a meno che non si tratti di una situazione di emergenza. In caso contrario, la durata dei componenti di azionamento della sedia a rotelle potrebbe ridursi.
- USB: per caricare piccoli elettrodomestici di uso quotidiano come telefoni cellulari, piccoli ventilatori.
- Joystick: il joystick viene utilizzato principalmente per controllare il movimento della sedia a rotelle, inclusa la velocità e la direzione (avanti, indietro, sinistra o destra, ecc.). Quanto più si spinge il joystick dalla posizione centrale, tanto più velocemente si muoverà la carrozzina. Ogni volta che si rilascia il joystick, questo tornerà automaticamente al centro e il freno verrà disattivato
automaticamente operativo per arrestare la sedia a rotelle.
- Pulsante avvisatore acustico: se si preme questo pulsante, verrà emesso un segnale acustico.

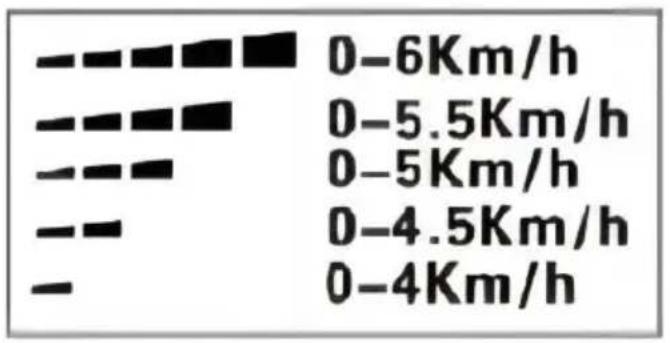

- Pulsanti di accelerazione/diminuzione e tachimetro: dopo l'accensione, il tachimetro mostra l'impostazione attuale della velocità massima. Questa impostazione di velocità massima può essere regolata dall'utente tramite il pulsante di accelerazione o il pulsante di riduzione della velocità.
Se la vostra sedia a rotelle si sposta accidentalmente, vi preghiamo di
rilasciare immediatamente il joystick e tirare su il freno manuale. (Figura 13)
- Presa del caricabatterie: viene utilizzata solo per questa sedia a rotelle. Non utilizzare la presa per l'alimentazione a qualsiasi altra apparecchiatura elettrica. In caso contrario, potrebbe danneggiare il
sistema di controllo della sedia a rotelle o le sue prestazioni EMC (tolleranza elettromagnetica).
ATTENZIONE!
Se si collega alla presa qualsiasi dispositivo diverso dal caricabatterie in dotazione, si rischia di danneggiare il sistema di controllo, la garanzia è valida.
6.1.2 Batterie e relativo utilizzo
Caricare completamente la nuova batteria prima del suo utilizzo iniziale. Questo fa salire la batteria
a circa il 90% del suo livello di prestazione di picco; Dai un altro p batteria
carica di 8-14 ore e utilizza nuovamente la sedia a rotelle, le batterie scaricheranno
ora funzionano a oltre il 90% del loro potenziale; Dopo quattro o cin cicli di ricarica,
le batterie si ricaricheranno al 100% di carica e dureranno per un pe prolungato.
Si prega di sostituire una nuova batteria in caso di guasto della batti vecchia batteria
deve essere restituito al fornitore a causa dell'inquinamento ambientale.
Non utilizzare la sedia a rotelle quando la temperatura è inferido superiore a 50 °C. (Figura 6)
Il caricabatteria è una parte importante della sedia a rotelle. Il fuoribo
Il caricabatterie collegato a questo prodotto può caricare le batterie in modo rapido e semplice
per rendere la tua sedia a rotelle la migliore.
ATTENZIONE!
La carica di 24 V/2 A fornita dalla nostra azienda soddisfa i requisiti menzionati nella Sezione I (《Sicurezza generale Requisiti》) delle apparecchiature elettromedicali GB9706.1-2007. L batteria deve essere caricata con il caricabatterie da noi fornito. altro tipo di caricabatterie è vietato.
Si prega di notare i seguenti suggerimenti durante la ricarica:
- Assicurarsi che il controller sia spento e che la sedia a rotelle sia guida
modalità invece della modalità manuale.
Collegare la spina di uscita a 3 pin del caricabatterie al controller. (F 15)
Il LED verde sul caricabatterie si accende quando le batterie sono completamente cariche.
Ti consigliamo di caricare le batterie per 8-12 ore.
- Rimuovere il caricabatterie e la spina di alimentazione quando sono completamente carichi e inserirli nella borsa dietro il poggiasedile.
AVVERTIMENTO!
Potrebbero verificarsi lesioni personali e danni alle batterie.

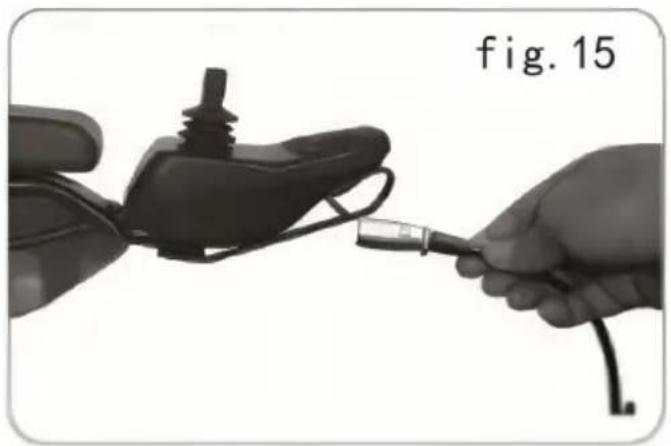

6.1.4 Dispositivo di protezione dal sovraccarico
La protezione da sovraccarico è impostata per la sicurezza della sedia a rotelle. Una volta che i motori sono in sovraccarico, il dispositivo di protezione da sovraccarico interverrà per interrompere l'alimentazione, evitando danni ai motori e ai componenti elettrici. Per ripristinare la funzione di protezione, i professionisti possono solo svitare i bulloni della scatola della batteria, sostituire il fusibile di riserva con quello rotto, quindi coprire la scatola della batteria e serrare i bulloni. (Figura 16)
sovraccarico, il dispositivo di protezione da sovraccarico interverrà per interrompere l'alimentazione per evitare danni ai motori e ai componenti elettrici. Per riprendersi
dalla funzione di protezione, i professionisti possono solo svitare i bulloni della scatola della batteria, sostituire il fusibile di riserva con quello rotto, quindi coprire la scatola della batteria e serrare i bulloni. (Figura 16)

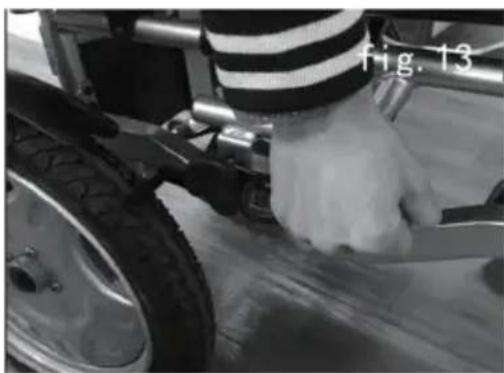

Tirare indietro la leva del freno quando non è necessario guidare la sedia a rotelle. Premere la leva del freno per ruotare la ruota e mantenere ferma la carrozzina. Spingere la leva del freno in avanti per tenerla lontana dalla ruota quando è necessario guidare la sedia a rotelle.
ruotare la ruota con la leva del freno per mantenere ferma la carrozzina. Spingere la leva del freno in avanti per tenerla lontana dalla ruota quando è necessario guidare la sedia a rotelle.

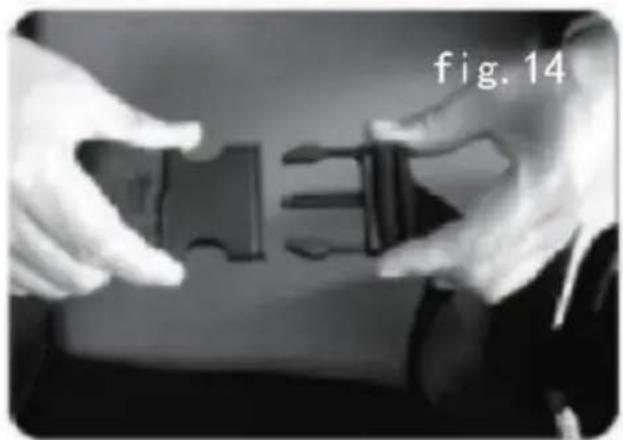

6.1.6 Cintura di sicurezza
Per la vostra sicurezza, la cintura di sicurezza deve essere allacciata prima di mettersi alla guida della sedia a rotelle. (Figura 14)
sedia a rotelle. (Figura 14)
6.2.1 Preparazione prima dell'operazione
- Non accendere l'interruttore di alimentazione quando si è seduti sulla carrozzina elettrica e farlo
spegnere l'interruttore di alimentazione quando si scende dalla sedia a rotelle. Per favore osserva
se il freno a mano funziona o meno.
- Piegare prima il pedale, quindi tenere il bracciolo per sedersi sulla sedia a rotelle; Non scendere dalla sedia a rotelle premendo il pedale. Altrimenti la sedia potrebbe ribaltarsi, il che è pericoloso.

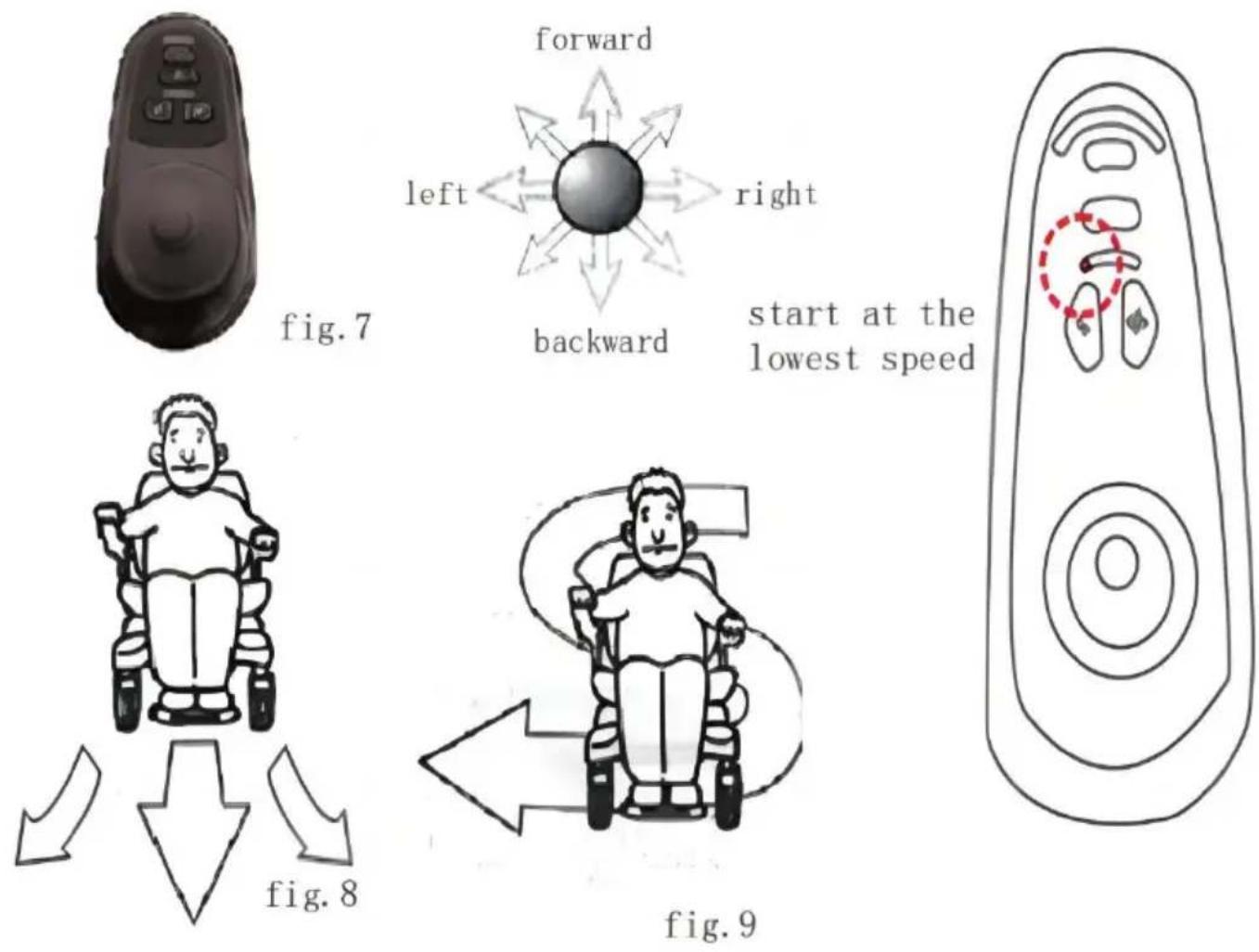

6.2.2 Pratica prima dell'uso
- Trova un luogo spazioso, ad esempio una piazza, e chiedi a un assistente di aiutarti a esercitarti finché non avrai abbastanza sicurezza per gestire la sedia a rotelle.
- Assicuratevi di spegnere l'alimentazione quando salite e scendete dalla sedia a rotelle,
e imposta la velocità necessaria tramite il pulsante di regolazione della velocità.
- Si consiglia di impostare la velocità più bassa fino a quando non si è in grado di utilizzare abilmente la sedia a rotelle elettrica. (Figura 7)
- Per esercitarsi nell'operazione di arresto, avanti e indietro. Spingi la maniglia e la sedia a rotelle si sposterà dove desideri. (Figura 8)
- Innanzitutto, assicurarsi che sia la velocità più bassa quando si pratica il funzionamento in avanti.
Dopo essere diventati abili, potete esercitarvi nella virata a "S". Dopo aver acquisito familiarità con la curva a "S", esercitatevi nel funzionamento all'indietro prestando attenzione all'impostazione del controllo della velocità. E la velocità all'indietro dovrebbe essere inferiore alla velocità in avanti. (Figura 9)
6.2.3 Funzionamento
Si prega di farlo secondo le precauzioni operative.
7. Diagnosi dei guasti e risoluzione dei problemi
Questo prodotto è dotato di una funzione di avviso automatico dei guasti per darti la massima comodità
e convenienza. In caso di malfunzionamento, i LED sul controller
lampeggeranno con l'allarme emesso dal clacson. Puoi individuare la posizione del guasto in base alle
informazioni riportate nella tabella 2.
Se il guasto persiste dopo aver verificato il guasto in base a quanto riportato nella tabella 2,
contattare immediatamente il proprio agente dell'assistenza.
| 2 Schema pannello allarme+controllore 1 | Controllare il cavo di collegamento della comunicazione tra il controller superiore e inferiore |
| 2 schema pannello allarme+regolatore 2 | Controllare il motore sinistro e il cablaggio |
| 2 schema pannello allarme+regolatore 3 | Controllare il freno sinistro e il cablaggio |
| 2 schema pannello allarme+regolatore 4 | Controllare il motore e il cablaggio corretti |
| 2 schema pannello allarme+regolatore 5 | Controllare il motore e il cablaggio corretti |
| 2 schema pannello allarme+controllore 6 | Il controllore è in gioco stato corrente o cortocircuito del motore, il carico è troppo pesante |
| 2 schema pannello allarme+regolatore 7 | La leva del joystick del controller non funz correttamente oppure non è più in posizione/in contatto |
| 2 schema pannello allarme+controllore 8 | Guasto del controller stesso |
| 2 schema pannello allarme+regolatore 9 | Batteria sotto tensione o guasto della batte |
8. Dispositivi di sicurezza e trattamento
antinfortunistico
8.1 Dispositivo di protezione dal sovraccarico: fare riferimento al manuale di istruzioni 6.1.4. 8.2 Cintura di sicurezza: fare riferimento al manuale di istruzioni 6.1.6. 8.3 Si prega di rilasciare il joystick ogni volta che si verifica un guasto sulla sedia a rotelle;
la sedia a rotelle si fermerà.
9. Manutenzione e riparazione
9.1 Manutenzione
Come altri veicoli a motore, anche la carrozzina elettronica richiede una corretta manutenzione. Alcuni controlli possono essere eseguiti da soli, altri richiedono l'assistenza del proprio agente di servizio. La manutenzione preventiva è molto
importante. Se segui la manutenzione e i controlli riportati in questa sezione, la tua
sedia a rotelle ti garantirà anni di funzionamento senza problemi. In caso di dubbi sulla cura o sul funzionamento della sedia a rotelle, contatta il tuo agente di assistenza o il nostro reparto di assistenza post-vendita.
9.1.1 Umidità
La sedia a rotelle, come la maggior parte delle apparecchiature elettriche e meccaniche, è sensibile alle condizioni esterne. In ogni caso, la sedia a rotelle dovrebbe essere evitata in ambienti umidi. L'esposizione diretta prolungata all'acqua o all'umidità potrebbe causare il malfunzionamento della sedia a rotelle dal punto di vista elettronico e meccanico. L'acqua corrode i componenti elettrici e il telaio della sedia.
9.1.2 Temperatura
- Alcune parti della sedia a rotelle sono sensibili alla temperatura.
- A temperature estremamente fredde, la batteria potrebbe congelarsi.
Speciali
temperature possono causare il congelamento di molti fattori, come il tipo di caricabatterie, l'utilizzo,
componenti della batteria (come batterie al piombo sigillate o batterie gel);
- Una temperatura superiore a 55° può ridurre la velocità della sedia a rotelle.
9.1.3 Linee guida generali
- Evitare di colpire il controller, soprattutto il joystick.
- Evitare l'esposizione prolungata della sedia a rotelle a condizioni estreme come ambienti caldi, freddi o umidi.
- Mantenere pulito il controller.
- Controllare tutti i collegamenti elettrici, compresi il cavo e i connettori del caricabatterie e assicurarsi che siano tutti serrati e sicuri.
- Se si accendono solo i LED rossi sull'indicatore della batteria, le batterie sono quasi scariche. È necessario ricaricare le batterie il prima possibile. Si consiglia di caricare la batteria per 8-12 ore
- Controllare la situazione del gonfiaggio della ruota posteriore. Se il pneumatico si deforma gravemente durante la guida, è necessario gonfiarlo;
- La superficie del telaio è stata spruzzata con un rivestimento sigillante trasparente. È possibile applicare un leggero strato di cera per auto per mantenere la superficie lucida.
- Controllare tutti i collegamenti dei cavi. Assicurarsi che siano fissati e non
corrosi. La batteria deve essere posizionata nell'apposita zona, piatta, con la spina della batteria verso l'interno. Per il relativo display, fare riferimento al corretto collegamento sull'etichetta del telaio principale;
- Tutti i cuscinetti delle ruote sono lubrificati e sigillati. Non è necessario lubrificarli.
- Controllare se sono presenti fenomeni di allentamento nel mozzo della
ruota, nel dispositivo di azionamento e nella sedia stessa. Se sono allentati, avvitarli saldamente in tempo.
AVVERTIMENTO!
Assicurarsi che la pressione dei pneumatici sia compresa tra 2 e 3 bar (o 30-45 psi).
Si prega di gonfiare i pneumatici con una fonte d'aria regolata e controllare con il manometro. Non superare il campo di pressione indicato, altrimenti potrebbero verificarsi l'esplosione dei pneumatici e lesioni personali. (Figura 11)
9.1.4 Manutenzione dopo l'uso
- Spegnere l'alimentazione. (Scollegare tutti i connettori se non vengono utilizzati per un lungo periodo).
- Impedire ai bambini e alle persone incoscienti di utilizzare la sedia a rotelle.
- Conservare la sedia a rotelle a temperatura normale per evitare che si deformi e mantenere le sue prestazioni per un lungo periodo.

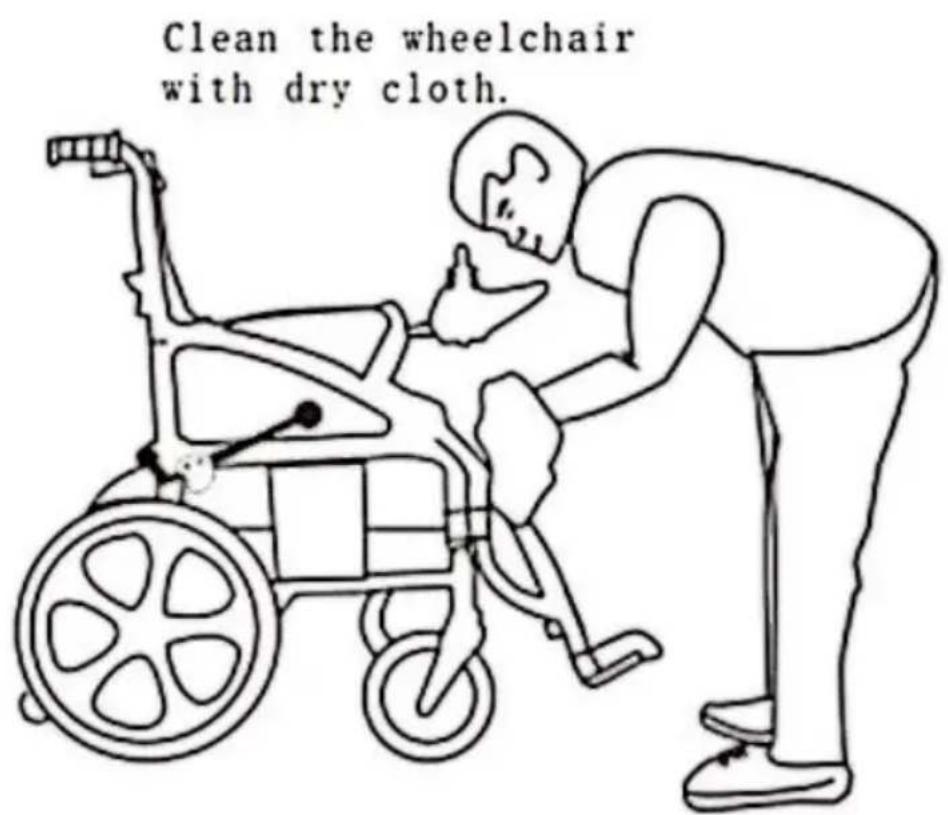

- Pulire la sedia a rotelle con un panno trasparente e morbido e asciutto. Non usarne mai
prodotti chimici per pulirlo (per prevenire deformazioni e scolorimento)
- Se è sporco, rimuovere il rivestimento in tessuto del poggiasedile da lavare, quindi
asciugarlo per l'uso.
9.1.5 Controlli giornalieri
Per mantenere la sedia a rotelle in buone condizioni, è necessario controllarla prima di ogni utilizzo. E per mantenere l'indagine settimana mensile, semestrale, controllare il progetto vedere (Tabella III).
9.1.6 Pulizia
Modo di pulizia come di seguito:
- Non lavare mai la sedia a rotelle con acqua né esporla direttamente all'acqua.
- La superficie del telaio della sedia a rotelle è rivestita con un rivestimento protettivo. Pertanto è molto facile pulirlo con un panno umido. Non utilizzare mai prodotti chimici per pulire il sedile e il bracciolo in vinile poiché potrebbero far scivolare o screpolare quest'ultimo. Per pulirli è possibile utilizzare un panno umido e acqua saponata neutra, quindi asciugarli accuratamente.
9.2 Riparazione
9.2.1 Gli utenti possono riparare o sostituire alcuni pezzi di ricambio come la maniglia di spinta, il coperchio della maniglia di spinta che potrebbe essere sottoposti a manutenzione autonoma o sostituiti dagli utenti secondo le istruzioni del personale del servizio post-vendita della nostra società o dei rivenditori.
9.2.2 Nell'ambito della garanzia, la nostra società o i rivenditori manterranno o
sostituire gratuitamente i pezzi di ricambio difettosi, come motore, batteria, caricabatterie, regolatore, cuscinetto, bussola dell'albero, ecc., a causa di difetti di materiale o di fabbricazione.
9.2.3 I pezzi di ricambio come motore, controller, ecc. che sono configurati dal
potrebbe essere il personale post-vendita o la nostra società o i nostri rivenditori a essere smontati
inviato alla nostra società o ai rivenditori per la manutenzione.
9.2.4 Si prega di contattare il proprio distributore o il servizio post-vendita della nostra
società per qualsiasi domanda riguardante la manutenzione delle carrozzine elettroniche.
| Elementi di ispezione | In ogni momento | settimanalmente | Mensile | Semestrale |
| Mozzi delle ruote, Tes stock Meccanismo di gu e dispositivi di fissaggi | | | √ | |
| Funzione joystick | √ | | | |
| Sistema di frenaggio | √ | | | |
| Connessione | | √ | | |
| Condizioni della batteria | √ | | | |
| Condizioni degli pneumat | | | √ | |
| Condizione di inflazione ruote posteriori | √ | | | |
| Condizioni del telaio | | | | √ |
| Motore e attuatore condizione | | | | √ |
| Condizioni della ruota anteriore | | √ | | |
| Purezza | √ | | | |
Al fine di garantire la qualità della carrozzina elettronica, Vi preghiamo di contattare noi o i nostri rivenditori per sostituire i pezzi di ricambio con gli stessi modelli e specifiche se le parti consumabili come batterie, pneumatici, controller, motori e caricabatterie, ecc. devono essere sostituite. La manutenzione dovrà essere effettuata presso il nostro reparto di manutenzione o presso i concessionari.
10. Trasporto e immagazzinamento
10.1 Trasporto
È possibile caricare e trasportare in base ai contrassegni di spedizione indicati nella grafica.
Per i dettagli consultare l'allegato.
10.2 Stoccaggio
La sedia a rotelle deve essere conservata in un ambiente interno pulito, con umidità relativa ≤80%, buona ventilazione e privo di gas corrosivi.
Rimuovere le batterie dalla sedia a rotelle prima di riporla. In caso contrario, il telaio potrebbe arrugginirsi e l'elettronica potrebbe danneggiarsi.
11. Apertura e controllo
La lista di imballaggio è allegata al pacco. Si prega di verificare se qualche parte è mancante o danneggiata.
12. Garanzia di qualità
12.1 Garanzia
12.2.1 Fornitura del telaio della sedia: 3 anni di garanzia.
12.2.2 Entro 1 anno dalla data di acquisto, per le seguenti parti, forniremo manutenzione gratuita e sostituzione per il cliente originale dopo che il rivenditore avrà verificato la presenza di materiali e difetti di produzione.
- Controllo elettrico o sistema a leva
- Sistema motore/azionamento • Cuscinetto e manicotto dell'albero
12.2.3 Garanzia di sei mesi per le batterie.
Si prega di notare che il servizio di garanzia è fornito dal rivenditore completato insieme dal nostro reparto post-vendita e dal rivenditore.
Fuori garanzia
- Guscio di copertura in plastica ABS e cuscinetto in gomma • Pneumatico
- Decorazione d'interni
- Danni derivanti da abuso, funzionamento errato, incidenti e negligenza
- Danni dovuti a funzionamento, manutenzione e conservazione errati.
- Uso aziendale o altro uso anomalo
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Tecnico Supporto e certificato di garanzia elettronica
