Produkttyp	Elektrisk rullstol
Märke	Vevor
Modell	W5216
Maximal användarvikt	120 kg
Maximal hastighet	≤ 6 km/h
Maximal räckvidd	20 km
Maximal lutning vid uppför	6° (9° max säkerhet)
Batterityp	Blysyra 24 V, 12 Ah
Laddare	AC 100-240 V, 50 Hz, 1,5 A
Motoreffekt (×2)	24 V DC, 250 W var
Diameter framhjul	10 tum
Diameter bakhjul	16 tum
Sittbredd	17,5 tum
Rullstolens vikt (ca)	Ej specificerad men hopfällbar modell med avtagbart batteri
Användning	Utomhus, platta gator, medelavstånd
Vattenskydd	IPX0 (inte vattentät)
Användningstemperatur	-25 °C till 50 °C
Ramgaranti	3 år
Garanti för elektriska komponenter	1 år
Batterigaranti	6 månader

Vanliga frågor - W5216 Vevor

Vad är den maximala lastkapaciteten för Vevor W5216 rullstol?

Den maximala tillåtna användarvikten är 120 kg. Överskrid inte denna gräns för att undvika risk för skada eller skada.

Hur laddar man batterierna på Vevor W5216?

Använd medföljande laddare (24V/2A). Anslut laddarens 3-poliga utgångsplugg till kontrollenhetens uttag. Grön LED indikerar full laddning. Ladda i 8 till 12 timmar. Ladda inte frusna batterier.

Vad är rullstolens maximala räckvidd?

Den maximala räckvidden är cirka 20 km på plant underlag, beroende på användarens vikt, hastighet och batteriernas skick.

Kan rullstolen åka uppför backar?

Ja, den maximala lutningen vid uppför är 6°. Den maximala säkerhetslutningen är 9°. Använd inte på brantare backar.

Hur fäller man ihop och förvarar rullstolen?

För att fälla ihop: stäng av strömmen, ta bort batterierna, fäll fotstödet, fäll ner styret, dra bort sittdynan och fäll ramen från båda sidor. Se avsnitt 5.2 i manualen.

Vilka är de viktigaste säkerhetsåtgärderna innan användning av rullstolen?

Kontrollera att joysticken är rak, spänn fast säkerhetsbältet, ställ in hastigheten på minimum för att börja, och se till att bromsarna fungerar. Kör inte efter att ha druckit alkohol eller när du är trött.

Hur underhåller man rullstolen?

Rengör med en fuktig trasa och torka. Kontrollera däcktrycket (230 kPa ±10 %), elektriska anslutningar och smörj lager (ingen smörjning krävs). Undvik fukt.

Vad är batteriernas livslängd?

Blysyrabatterier håller vanligtvis 1 till 2 år beroende på användning. Efter 5 laddningscykler når de 100% kapacitet. Byt ut dem vid prestationsförsämring.

Vad gör man om rullstolen inte startar eller avger larm?

Kontrollera feltabellen (avsnitt 7). LED-blinkningar och larm indikerar fel: motoranslutning, batteri, joystick eller kontrollenhet. Kontakta kundtjänst om problemet kvarstår.

Vad är garantin för Vevor W5216?

Garantin täcker ramen (3 år), elektriska komponenter och motor (1 år) och batteri (6 månader). Förbrukningsdelar som däck och ABS-hölje är undantagna.

BRUKSANVISNING W5216 Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

ELEKTRISK RULLSTOL BRUKSANVISNINGAR

MODELL: W5216

Läs och följ alla instruktioner, varningar och anteckningar i denna manual innan du försöker använda din elrullstol för första gången. Om det finns information i denna handbok som du inte förstår, eller om du behöver ytterligare hjälp för montering eller drift, vänligen kontakta din auktoriserade lokala återförsäljare.

Dessa symboler nedan i denna handbok används för att identifiera varningar och viktig information. Alla är mycket viktiga för din säkerhet. Det rekommenderas starkt att du läser och förstår dem fullständigt.

Viktig information. Alla är mycket viktiga för din säkerhet. Det rekommenderas starkt att du läser och förstår dem fullständigt.

OBSERVERA! Underlåtenhet att följa varningarna i manualen kan leda till skador på elrullstolen.

UPPMÄRKSAMHET! Underlåtenhet att följa varningarna i manualen kan leda till skador på elrullstolen.

1.1 Denna produkt är integrerad med avancerad teknik och modern stil. Framförallt är dess struktur för snabb demontering och hopsättning mycket bekväm för dig att förvara eller placera i bagageutrymmet på fordon när du reser. Vi är säkra på att den här produktens design, utmärkta prestanda och problemfria drift kommer att göra ditt dagliga liv bekvämare. 1.2 Denna produkt är lämplig för alla funktionshindrade, äldre och handikappade som har svårt att gå. Den maximala användarvikten är kg. 1.3 Denna produkt är av utomhustyp. Det är av modell W5216. Här anger en elrullstol utomhus, "5" koden för produktkategori, "216" serienumret av denna typ. 1.4 Denna produkt är lämplig för utomhusbruk och de plattgatorna nära byggnader för ett medelavstånd, men inte för gräs, grus, sluttningar på mer än 9 grader och motoriserade vägar, och inte heller regniga dagar.

1.1 Denna produkt är integrerad med avancerad teknik och modern stil. Framför allt är dess konstruktion för snabb demontering och hopsättning mycket bekväm för dig att förvara eller placera i bagageutrymmet på fordon när du reser. Vi är säkra på att den här produktens design, utmärkta prestanda och problemfria drift kommer att göra ditt dagliga liv bekvämare. 1.2 Denna produkt är lämplig för alla funktionshindrade, äldre och personer med rörelsehinder som har svårt att gå. Den maximala användarvikten är kg. 1.3 Denna produkt är av utomhustyp. Det är av modell W5216. Här anger en elrullstol utomhus, "5" koden för produktkategori, "216" serienumret av denna typ. 1.4 Denna produkt är lämplig för utomhusbruk och de plattgatorna nära byggnader för ett medelavstånd, men inte för gräs, grus, sluttningar på mer än 9 grader och motoriserade vägar, och inte heller regniga dagar.

2.1 Sista utgångsdatum

Denna elrullstol är energi, icke-aseptisk, återanvändbar produkt utan kemiska substanser.

Denna elrullstol är en energidriven, icke-steril, återanvändbar produkt utan kemiska substanser.

Säkerhet och giltighetstid för rullstol i klinisk användning beror inte bara på produktens strukturella styrka, utan också på användarens användning.

och användning av produktmiljön, användarvanor, vare sig i enlighet med periodiskt underhåll, underhåll och andra faktorer.

Våra produkter är giltiga från produktionsdatum i 7 år. (produktionsdatum på kontrollintyget).

2.2 Instruktioner före användning

2.2.1 Om du inte läser och förstår användarmanualen helt, vänligen kör inte.

2.2.2 Den maximala lastkapaciteten är 120 kg, vänligen överbelasta inte vid körning.

Och det är engångsbruk, vänligen transportera inte passagerare.

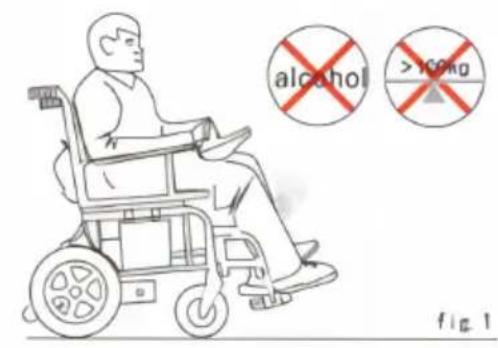

2.2.3 Kör inte efter att du är berusad eller övertrött. (Figur 1)

2.2.4 Kör inte på natten eller vid oklar sikt.

2.2.5 Vänligen testa själv innan du kör och se manualen avsnitt 5.3 "Idrifttagning" och 6.2.1 "Öva före drift" vid första körning.

2.2.6 Denna rullstol är inte vattentät, utsätt den inte för regn och snö, kör inte i regn eller snö. (Figur 2)

2.3 Var uppmärksam vid användning

2.3.1 Denna elrullstol kan köra på en bra plan yta, inte lerig, oländig, smal, isig väg, köra på dåliga vägar utan skyddsräcken, farlig väg eller vattenväg. (Figur 3)

2.3.2 Denna elrullstol har en viss förmåga att spåra hinder, vid denna tidpunkt bör du minska hastigheten och färdas långsamt.

2.3.3 Denna elrullstol har en viss klättringsförmåga, den maximala

lutningen är 6°. (Figur 4)

2.3.4 Undvik att köra i trängseln, trafiken och andra platser med tung trafik. 2.3.5 Se till att styrsystemet fixerar väl, joysticken är rak och korrekt. Sätt och fäst omgående skyddstejp, efter huvudet så mycket som möjligt, vila ryggen mot ryggstödet för att förhindra gupp på vägen, som kan tappa kontrollen. 2.3.6 Tryck på på/av-knappen, kontrollera först om den nuvarande snabbaste hastighetsinställningen är lämplig för dig själv, eller så bör justeras för säkerhets skull;

Vi rekommenderar att vi kör långsamt i början för varje användning, (successivt även accelerera).

UPPMÄRKSAMHET!

Snälla dra spaken upp när kraftrullstolen stannar vid lutning, annars kommer det att göra att taxningen på låg hastighet resulterar i personskada.

VARNING!

Om din rullstol rör sig av misstag, släpp omedelbart joysticken så att rullstolen slutar röra sig automatiskt. Om joysticken är utom kontroll och bromsen misslyckas, klipp av strömmen.

2.4 Elektromagnetisk störning (EMI)

Din rullstol kan färdas i områden som påverkas av elektromagnetisk elektricitet

störningar från vissa radiosändare som radio, trådlös intercom, mobiltelefoner och radar etc. I dessa fall kan din rullstolskörning påverkas av dem. Elektromagnetiska störningar kan påverka styrsystemet av den elektriska rullstolen. Vissa störningar kan orsaka bromsfel, automatisk

start eller springa iväg och kan orsaka permanent skada på styrsystemet.

2.4.1 Klassificering av elektromagnetiska störningar

- Kortbandsradiosändtagare. Dessa radioapparater har antenner, till exempel radio

vågor i stadsbanden, walkie-talkies, mobiltelefonnätsystem och signalöverföringsanordningar.

• Mediumband mobil radiosändtagare. Dessa är vanligtvis installerade i byggnad eller utanför fordonsantennen. Till exempel: polis, brand, skatt, sjukvård ambulans och andra radiosändare.
• Sändtagare för storbandsradio. Dessa är vanligtvis installerade på torn antenn, såsom: kommersiella radio-TV-överföringssystem.

UPPMÄRKSAMHET!

Rullstol och batteriladdare uppfyller GB/T 1802

Rullstol - Del 21: Krav och testmetoder för elektromagnetisk kompatibilitet för elrullstol, elektriska skotrar och batteriladdare.

UPPMÄRKSAMHET!

Stolen under körning får påverkas av elektromagnetisk interferens (EMI). Sådan störning kan komma från mobiltelefoner, EAS-system osv.

2.4.2 Förebyggande av elektromagnetiska störningar

• Använd inte handhållna radiosändare när rullstolen är strömförande och påslagen, såsom mobiltelefoner, radioapparater, etc.
• Undvik närhet till radiosändningssystem, såsom radiostationer, TV-stationer.
• Om den elektriska rullstolen inte kan styra eller bromsa fel, vänligen kontakta

vårt företag eller återförsäljare.

3. Struktur och prestanda

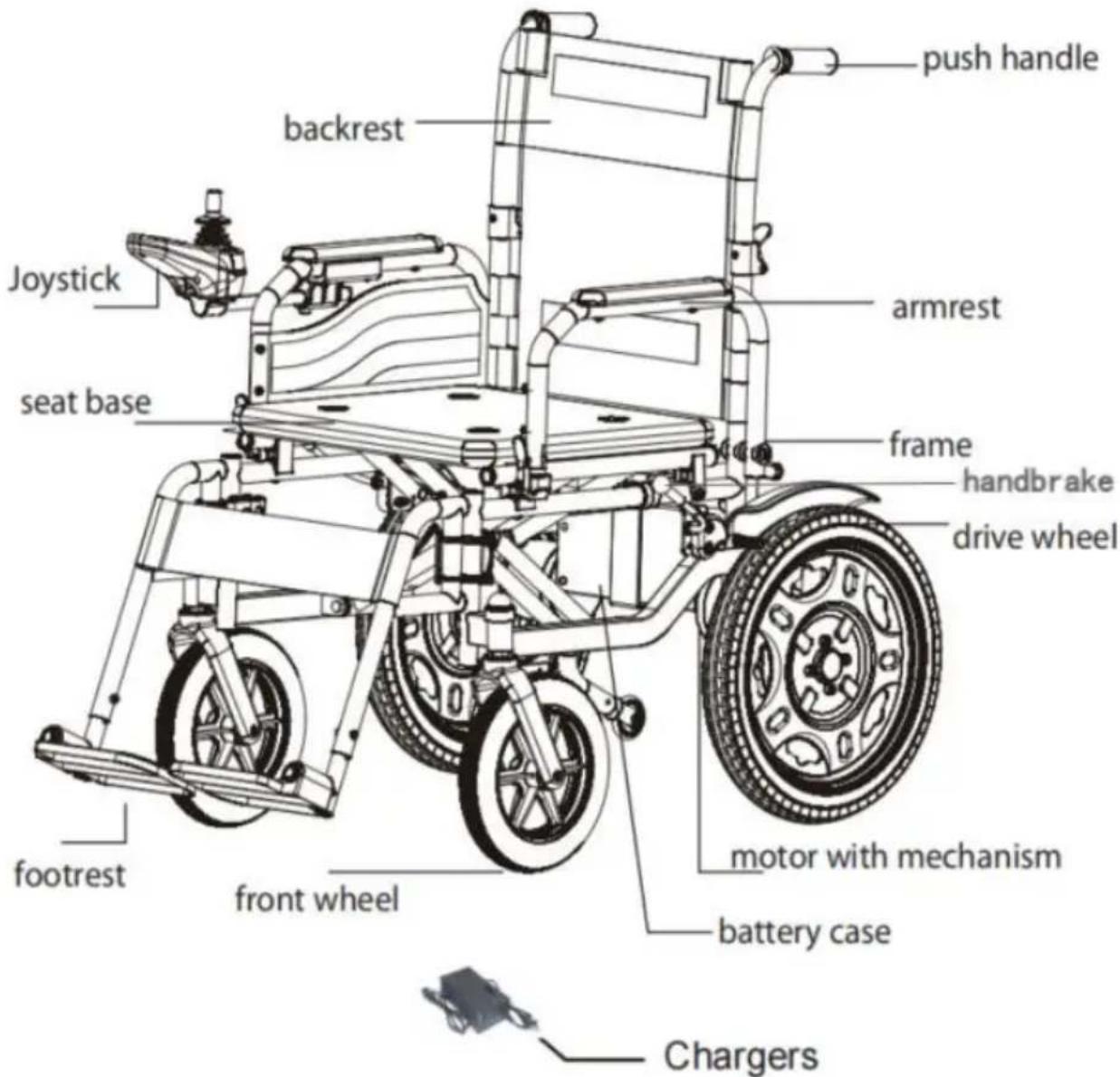

3.1 Elrullstolens struktur

Denna elrullstol består av huvuddelen inklusive framhjul, drivhjul, ram, joystick, motor med mekanism, armstöd, körhandtag, ryggstöd, sitsbas, fotstöd, batteriväska. Strukturen visas i figur 1.

3.2 Produktegenskaper för elrullstolen

• Klassificering efter anti-chocktyp: rullstolen är intern strömförsörjning.
• Klassificering enligt graden av anti-chock: rullstolen tillhör applikationsdelen av B-typ.
• Klassificering enligt fodrets skyddsgrad: IPXO;

- Säkerhetsgrad vid användning i brandfarlig anestesi blandad med luft eller brandfarlig

narkotika med syre eller oxiderat kväve Kategori: Icke-AP- eller APG-utrustning;

• Efter driftläge: kontinuerlig drift; •Rullstolens märkspänning och frekvens: DC 24V;
• Ingångseffekt för rullstol: intern strömförsörjningsutrustning;
• Om rullstolen har en skyddande effekt på defibrilleringseffekten: Nej;
• Om rullstolen har en signalutgång och ingångsdel: Nej;
• Permanent installation av utrustning eller icke-permanent installation av utrustning:

Mobil enheter.

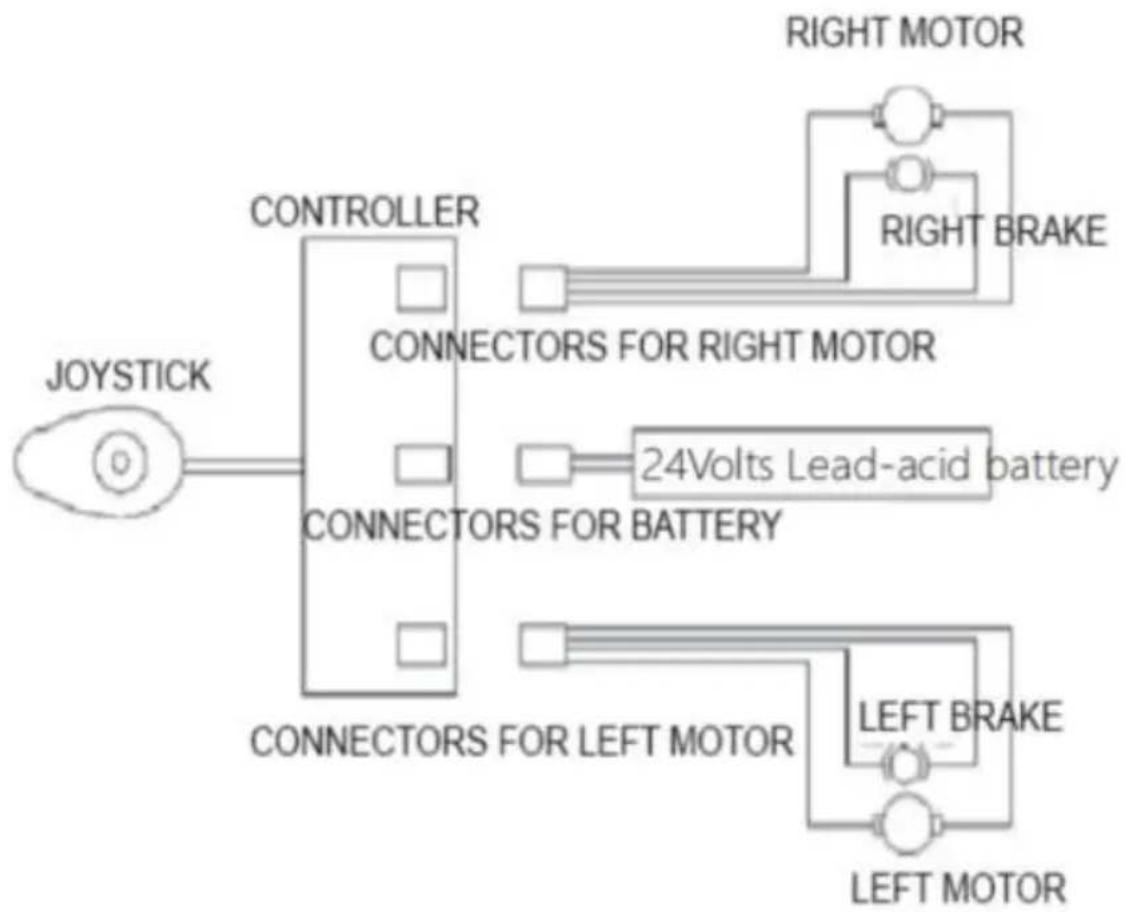

3.3 Elschema över elrullstol

3.4 Produktprogramvara REV.

Kontrollversionen av elrullstolen W5216 är V1.6.

4. Specifikation

Den huvudsakliga prestandaparametern för elrullstolen (storlek och vikt ingår) Blad 1.

Max lastvikt	120 kg
Maxhastighet	≤6km/h
Batteriladdare	AC 100~240V, 50Hz, 1,5 A
Batteri	DC 24V 12 AH
Framhjulets diameter	10 tum
Bakhjulets diameter	16 tum
Motor (*2st)	DC 24V 250 W
Max körsträcka	20 km
Max säker lutning	9°
Statisk stabilitet	9°
Klättervinkel	6°
Sitsstorlek	17,5 tum

NOTERA:

Sitsens bredd avser bredden mellan styret.

5. Installation, vikning och felsökning

5.1 Installation

5.1.1 Ta ut rullstolen från packboxen och ställ den på marken.

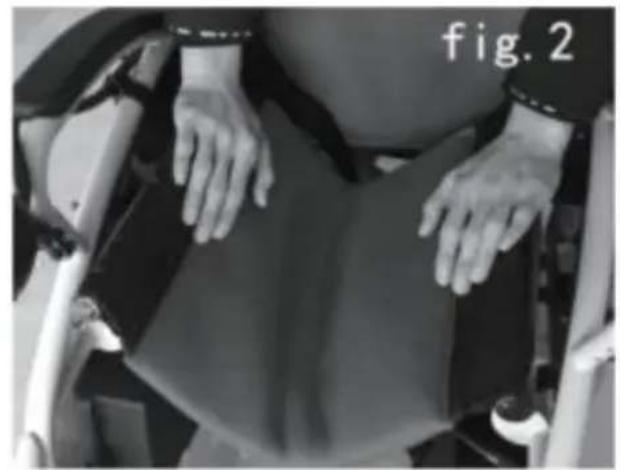

Skjut isär stolsramen åt vänster och höger, och tryck två rör på båda av sittbasen ner i spåren på båda sidor av stolsramen. (Figur 2)

5.1.2 Fäll ut batteristödet (Figur 3), ta ut batterierna som Figur 4 och dem sedan på stöden.

5.1.3 Skruva loss bultarna och brickorna från styrenhetens skaft, sätt sedan på styrenheten med plastbrickorna isatta, dra åt bultarna med e skruvmejsel. (Figur 5)

5.1.4 Anslut kontakten från batterilådan till ramuttaget.(Figur 6)

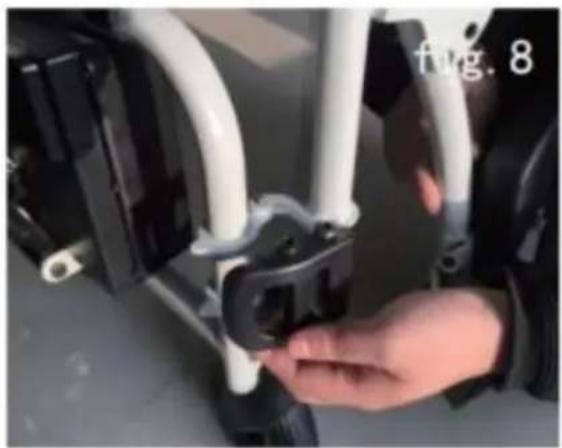

5.1.5 Dra upp styret och lås hopfällningsanordningen.(Figur 7) 5.1.6 Montera fotstödet på stolsramens två cylindrar (Figur 8), rotera pedalen ner (Figur 9), och sedan kan pedalerna justeras upp och nen

5.1.7 Justera fotstödets höjd: skruva loss säkerhetsmuttrarna från båda sidor

av fotstödsstång, ta ut bulten (Figur 11), skjut förlängningsröret upp och ner för att justera fotstödets höjd som passar den position s behövs

av användaren och sätt sedan i bulten och fixera muttrarna.

5.2 Vikning och förvaring

Se nedanstående metod när du transporterar eller förvarar rullstolen:

①Sätt rullstolen på plan mark och stäng av strömförsörjningen. ②Lägg undan fotstöden och benkudden. Vrid dem uppåt 90°.(Figur 9) ③Stäng av strömförsörjningen, ta bort batterierna (Figur 11) och lägg sedan undan batterihållarna. (Figur 17) ④ Skjut benstångshållaren utåt och vrid benstången 90°, dra sedan u och ta ut den.(Figur 18) ⑤Justera styret, vrid spaken under handtaget för att fälla ihop handskaftet.(Figur 19) ⑥ Dra upp sittdynan (Figur 20) så kan rullstolsramen fällas ihop från sidor.

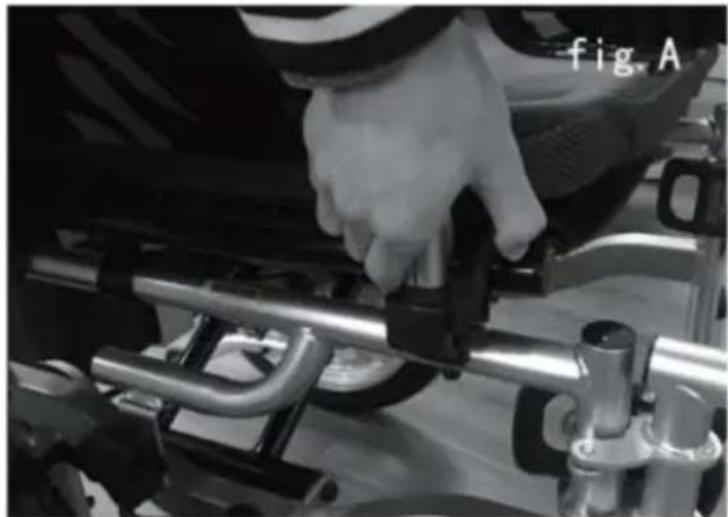

⑦ Tryck på handtagsknappen för öppningen. (Under A)

6. Användning och drift

6.1 Använda

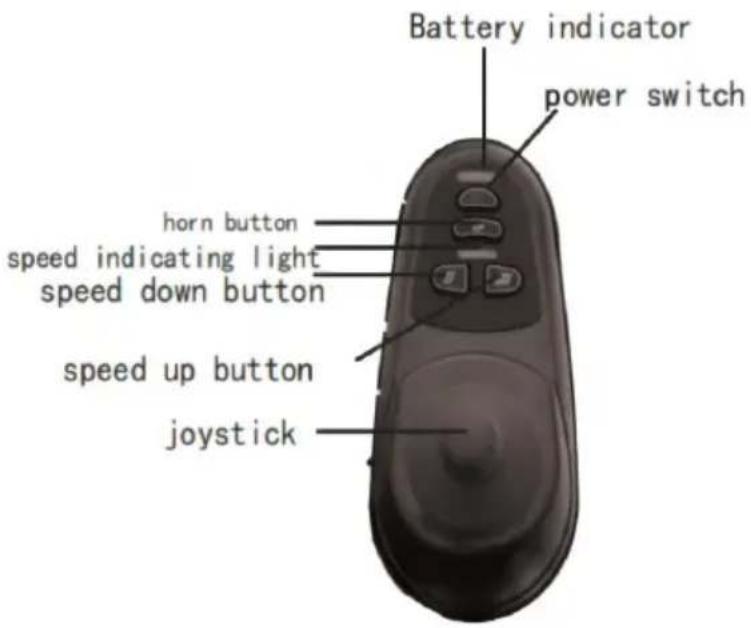

6.1.1 Styrenhet: en absolut nödvändig elektrisk anordning. Alla elektroniska komponenter för att manövrera rullstolen är integrerade i enheten. (Figur 12) Vanligtvis är styrenheten installerad på ett armstöd ansluten tillsammans med motorerna och batterierna till ellådan.

• Switch-knapp: Switch-knapp ger ström till styrsystem för elektronisk utrustning, sedan utrustning förser motorn till rullstolen. Använd inte omkopplarknappen för att stoppa stolen om det inte är en nödsituation. Annars kan det förkorta livslängden för rullstolens drivkomponenter.
• USB: För laddning av dagliga använda små apparater som mobiltelefoner och små fläktar.
• Joystick: Joysticken används huvudsakligen för att styra rullstolens rörelse inklusive dess hastighet och riktning (framåt, bakåt och vänster eller höger etc). Ju längre du trycker joysticken från sitt centrala läge, desto snabbare rör sig rullstolen. När du släpper joysticken kommer den automatiskt att gå tillbaka till mitten och bromsen kommer att vara automatiskt för att stoppa rullstolen.
• Turnknapp: Signalhornet ljuder om du trycker på den här knappen.

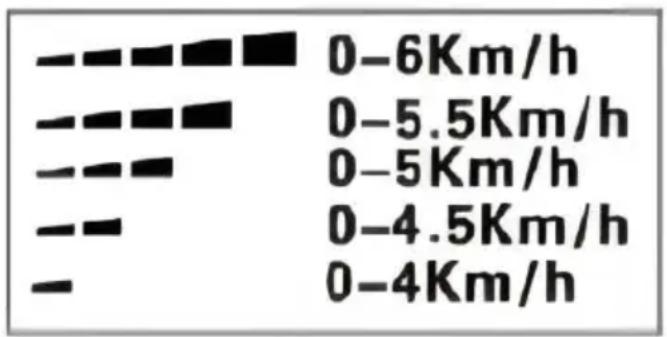

• Speed Up/Down-knappar och hastighetsmätare: Efter att ha slagit på strömmen visar hastighetsmätaren den aktuella maximala hastighetsinställningen. Den här maxhastighetsinställningen kan justeras av användaren med knappen för hastighet upp eller ned hastighet.

Om din rullstol rör sig av misstag, vänligen omedelbart släpp joysticken och dra upp den manuella bromsen. (Figur 13)

- Laddningsuttag: Den används endast till denna rullstol. Använd inte uttaget för att mata ström till annan elektrisk utrustning. Annars kan det skada rullstolens styrsystem eller dess EMC-prestanda (elektromagnetisk tolerans).

VARNING!

Om du ansluter andra enheter än den medföljande batteriladdaren till uttaget, vilket orsakar skador på kontrollsystemet, då är garantin ogiltig.

6.1.2 Batterier och dess användning

Ladda ditt nya batteri helt innan det används för första gången. Detta upp batteriet

till cirka 90 % av dess högsta prestandanivå; Ge batteriet ett nytt full laddning på 8-14 timmar och kör din rullstol igen, batterierna kommer nu att prestera med över 90 % av sin potential; Efter fyra eller fem laddningscykler,

batterierna laddas vid 100 % laddning och håller under en längre period. Byt ut ett nytt batteri när batteriet går sönder och det gamla batteriet måste returneras till leverantören på grund av miljöföroreningar.

Använd inte din rullstol när temperaturen är lägre än -25 °C eller högre än 50 °C. (Figur 6)

6.1.3 Ladda batterier

Batteriladdaren är en viktig del av rullstolen. Off-board-laddaren

kopplad till denna produkt kan ladda dess batterier snabbt och enkelt

för att göra din rullstol till den bästa.

VARNING!

Laddningen på 24V/2A som tillhandahålls av vårt företag uppfyller

kraven som nämns i avsnitt I (《Allmänna säkerhetskrav》) för medicinsk elektrisk utrustning GB9706.1-2007. Batterierna laddas med laddaren som tillhandahålls av oss. Alla andra typer är förbjudna.

Krav) för medicinsk elektrisk utrustning GB9706.1-2007. Batteriet laddas med laddaren som tillhandahålls av oss. Alla andra typer är förbjudna.

Observera nedanstående tips vid laddning:

- Se till att styrenheten är avstängd och att rullstolen är i drivet läge, istället för manuellt läge.

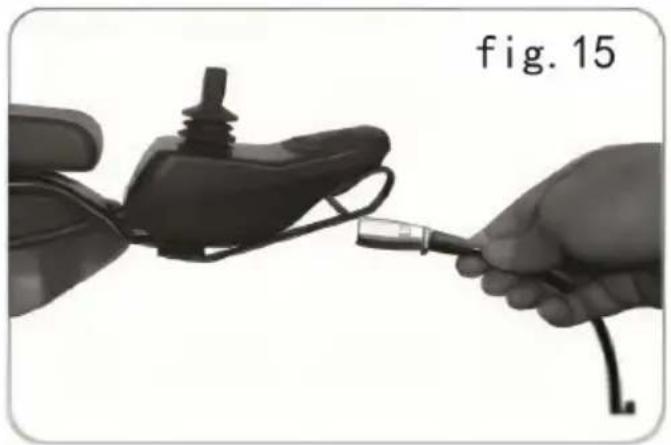

Anslut laddarens 3-poliga utgångskontakt till styrenheten. (Figur 15)

Den gröna lysdioden på laddaren lyser när batterierna är fulladdade.

Vi rekommenderar att batterierna laddas i 8-12 timmar.

- Ta bort laddaren och nätkontakten när de är fulladdade och sätt i väskan bakom sittstödet.

VARNING!

Frys aldrig batterierna, ladda inte heller de frysta batterierna, det kan leda till personskador och skador på batterierna.

6.1.4 Överbelastningsskydd

Överbelastningsskyddet är inställt för rullstolens säkerhet. En gång motorer

överbelastning, kommer överbelastningsskyddet att lösa ut för att stänga av strömmen för att förhindra att motorer och elektriska komponenter skadas. För att återhämta sig

funktionen av skydd, proffs bara att skruva loss bultarna från batterilådan, byt ut reservsäkringen mot den trasiga, täck sedan över batterilådan och fäst bultarna. (Figur 16)

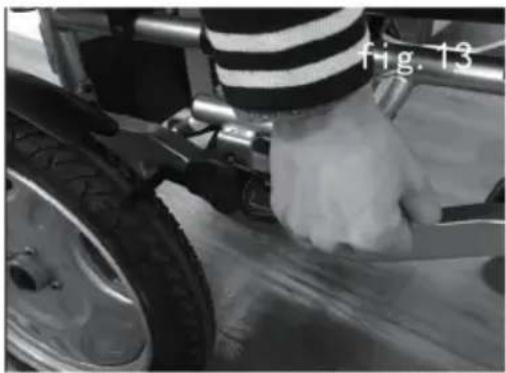

Dra tillbaka bromsspaken när du inte behöver köra rullstolen. tryck på hjul med bromsspaken för att hålla rullstolen stilla.

Skjut bromsspaken framåt för att hålla den borta från hjulet när du kör rullstolen.

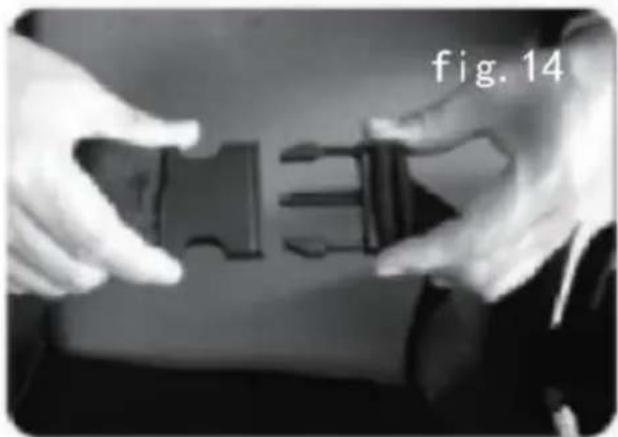

6.1.6 Säkerhetsbälte

För din säkerhet måste säkerhetsbältet spännas fast innan du kör rullstolen. (Figur 14)

6.2.1 Förberedelse före drift

- Slå inte på strömbrytaren när du sitter på elrullstolen, och stäng av strömbrytaren när du går av rullstolen. Vänligen observera om handbromsen fungerar eller inte.

- Var vänlig fäll pedalen först och håll sedan i armstödet för att sitta i rullstolen; Gå inte av rullstolen genom att trampa på pedalen. Annars kan stolen välta, vilket är farligt.

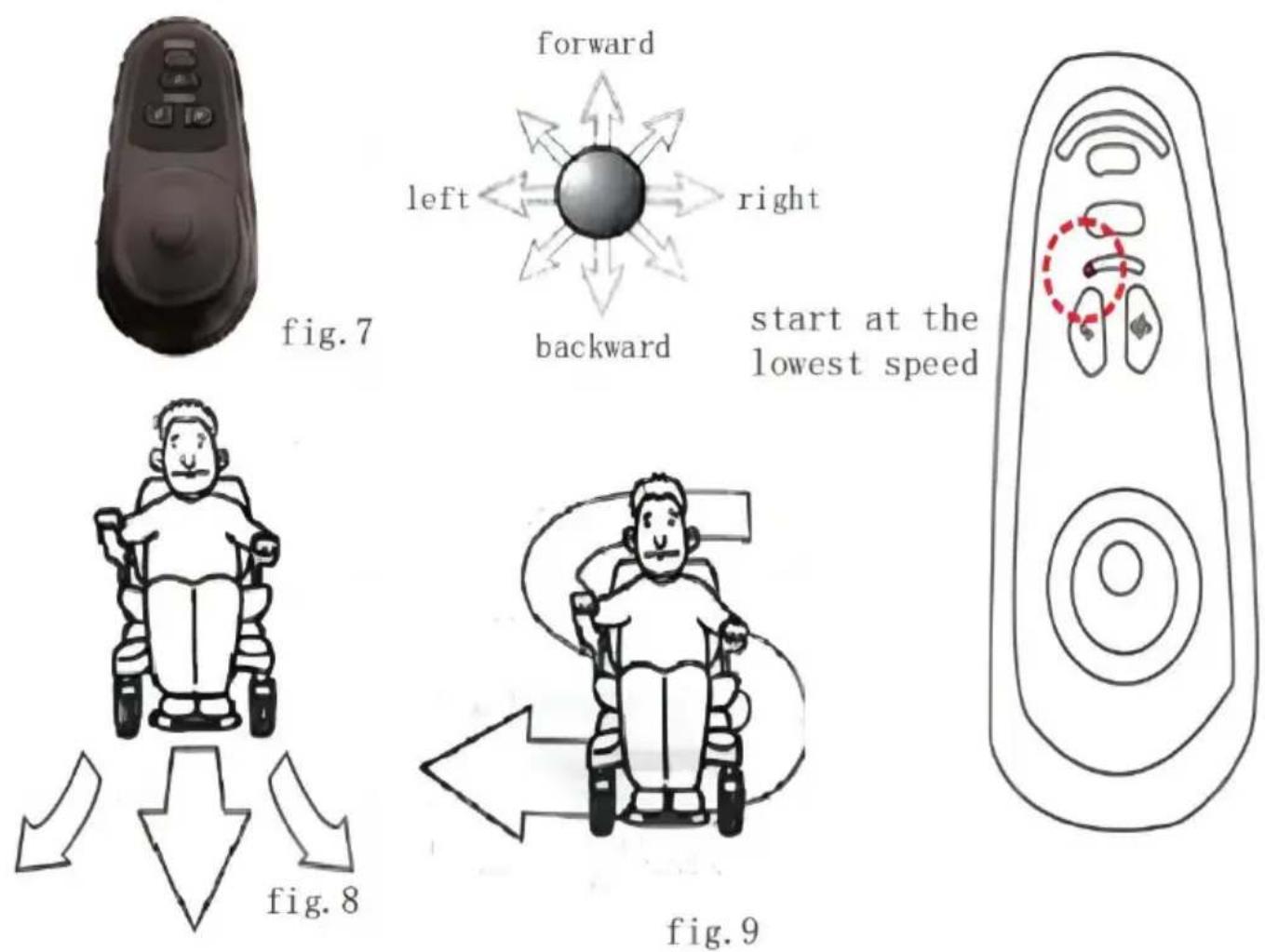

6.2.2 Öva före användning

• Hitta en rymlig plats som är kvadratisk och ha en assistent som hjälper dig att öva tills du har tillräckligt med självförtroende för att använda den.
• Se till att stänga av strömmen när du kliver upp och ner i rullstolen och ställ in en hastighet du behöver genom hastighetsjusteringsknapparna.
• Vi rekommenderar att du ställer in den lägsta hastigheten tills du kan använda den elektriska rullstolen skickligt. (Figur 7)

- För att öva på stoppoperationen, framåt och bakåt. Tryck på handtaget så flyttas rullstolen dit du vill. (Figur 8)

- Se först till att det är den lägsta hastigheten när du tränar framåtkörning. Efter att du blivit skicklig kan du träna "S"-formad sväng. När du är bekant med "S"-formad sväng, öva bakåtkörning och var uppmärksam på hastighetskontrollinställningen. Och hastigheten bakåt bör vara lägre än hastigheten framåt. (Figur 9)

6.2.3 Drift

Vänligen gör det enligt försiktighetsåtgärderna.

7. Feldiagnos och felsökning

Denna produkt har en automatisk felvarningsfunktion för att ge dig bekvämlighet. När det inte fungerar kommer lysdioderna på styrenheten att blinka med larm från signalhornet. Du kan hitta var ett fel finns enligt informationen i tabell 2.

Om felet kvarstår efter att ha kontrollerat felet baserat på tabellen, kontakta din serviceagent omedelbart.

2larm+kontrollpanelmönster1	Kontrollera kommunikationskabeln mellan dövre styrenheten och den nedre styrenhet
2larm+kontrollpanelmönster2	Kontrollera den vänstra motorn och ledningsnätet
2larm+kontrollpanelmönster3	Kontrollera vänster broms och ledningsnät
2larm+kontrollpanelmönster4	Kontrollera rätt motor och ledningsnät
2larm+kontrollpanelmönster5	Kontrollera rätt motor och ledningsnät
2larm+kontrollpanelmönster6	Regulatorn är i över nuvarande tillstånd e kortslutning i motoränden, belastningen är tung
2larm+kontrollpanelmönster7	Styrspakens styrspak fungerar inteeller så är den inte längre i position/kon
2larm+kontrollpanelmönster8	Fel på själva styrenheten
2larm+kontrollpanelmönster9	Batteri under spänning eller batterifel

8. Säkerhetsanordningar och olycksbehandling

8.1 Överbelastningsskydd: Se bruksanvisningen 6.1.4. 8.2 Säkerhetsbälte: Se bruksanvisningen 6.1.6. 8.3 Släpp joysticken när det finns ett rullstolsfel.

Rullstolen kommer att stoppas.

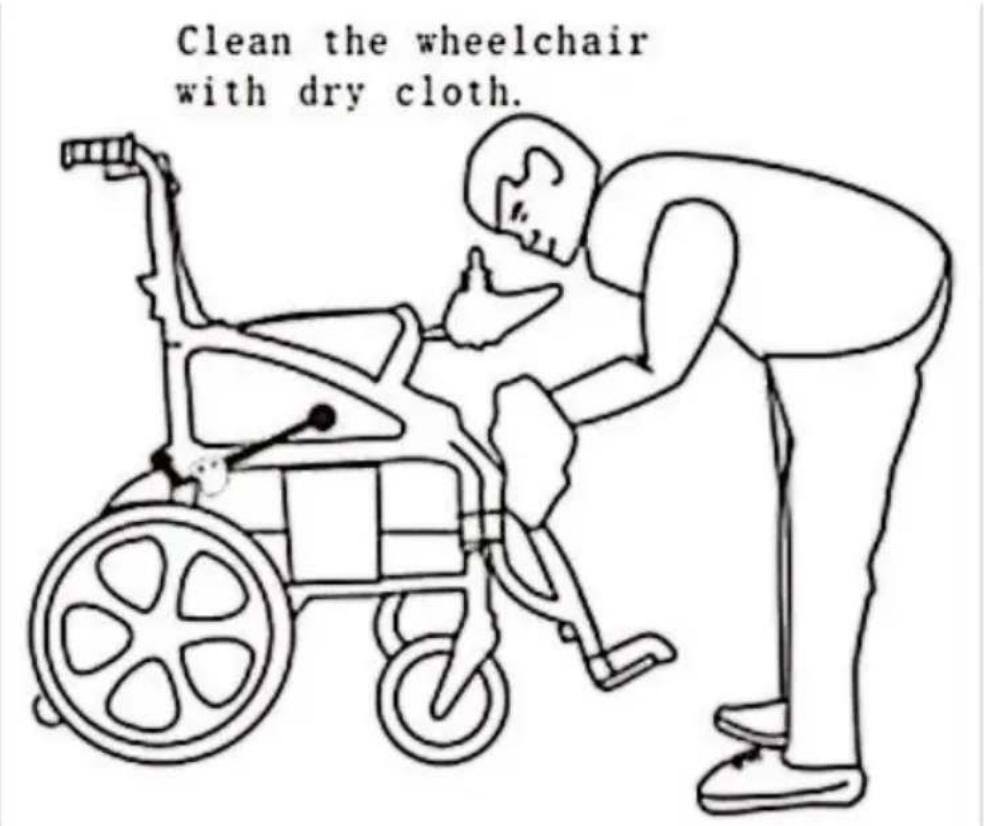

9. Underhåll och reparation

9.1 Underhåll

Liksom andra motoriserade fordon kräver din elrullstol också rutinunderhåll. Vissa kontroller kan utföras av dig själv, andra kan du be om hjälp från din serviceagent. Förebyggande underhåll är mycket viktigt. Om du följer underhållet och kontrollerna i detta avsnitt, kommer rullstolen ge dig år av problemfri drift. Om du har några tvivel om din skötsel eller funktion, vänligen kontakta din servicerepresentant eller vår serviceavdelning.

9.1.1 Fuktighet

Din rullstol är, precis som de flesta elektriska och mekaniska utrustningar, mottaglig för yttre förhållanden. I alla fall bör rullstolen undvikas fuktig. Direkt eller långvarig exponering för vatten eller fukt kan göra att rullstolen inte fungerar elektroniskt och mekaniskt. Vatten kan orsaka att elektriska komponenter och stolens ram korroderar.

inte fungerar elektroniskt och mekaniskt. Vatten kan orsaka att elektriska komponenter och stolens ram korroderar.

9.1.2 Temperatur

- Vissa delar av din rullstol är känsliga för temperatur.

- I extremt kalla temperaturer kan batteriet vara fruset. Särskilda temperaturer kan orsaka att många faktorer fryser, som typ av laddare och användning,

batterikomponenter (som förseglade blybatterier eller gelbatterier);

- Temperaturer över 55° kan göra att din rullstols hastighet minskar.

9.1.3 Allmänna riktlinjer

- Undvik att slå kontrollen, särskilt joysticken.

- Undvik långvarig exponering av din rullstol för extrema förhållanden, såsom varm, kall eller fuktig miljö.

- Håll kontrollenheten ren.

- Kontrollera alla elektriska anslutningar, inklusive kabeln och kontakterna på

laddare och se till att de alla är täta och säkra.

- Om bara röda lysdioder på batterimätaren lyser är batterierna nästan urladdade. Du bör ladda batterierna så snart som möjligt. Vi rekommenderar att du laddar batteriet i 8-12 timmar.

- Kontrollera situationen för det uppblåsbara bakhjulet. Om däcket har deformerats allvarligt under körning ska det pumpas upp.

- Ramytan har sprayats med en klar tätningsbeläggning. Du kan applicera ett lätt lager bilvax för att få ytan att hålla en hög glans.

- Kontrollera alla kabelanslutningar. Se till att de sitter fast och inte är korroderade. Batteriet måste placeras i batteriområdet, platt, batterikontakten inåt, relativ display, se korrekt anslutning på huvudramens etikett.

- Alla hjullager är smorda och tätade. De behöver inte smörjas.

- Kontrollera om det finns ett löst fenomen för hjulnavet, drivenheten eller själva stolen. Om det är löst, skruva ordentligt i tid.

VARNING!

Se till att däcktrycket är inom 230KPa±10%.

Vänligen pumpa upp däcken med reglerad luftkälla och kontrollera tryckmätaren. Överskrid inte tryckområdet, annars kan det orsaka exploderade däck eller personskada. (Figur 11)

9.1.4 Underhåll efter användning

• Stäng av strömmen. (Koppla bort alla kontakter om de inte ska användas under en längre tid.)
• Hindra barn och medvetslösa personer att använda rullstolen.
• Förvara rullstolen i normal temperatur för att förhindra deformation så att den behåller sina prestanda under lång tid.
• Rengör rullstolen med en ren och mjuk trasa och torka den. Använd aldrig någon

kemikalier för att rengöra den. (för att förhindra deformation och missfärgning)

- Ta bort tygskyddet på sitsstödet som ska tvättas om det är smutsigt, sedan

torka den för användning.

9.1.5 Dagliga kontroller

För att hålla rullstolen i gott skick bör du kontrollera före varje användning. Och för att upprätthålla den veckovisa, månatliga, halvårliga utredningen, kontrollera projektet se (tabell III).

9.1.6 Rengöring

Sätt att rengöra enligt nedan:

• Tvätta aldrig din rullstol med vatten och utsätt aldrig den direkt för
• Rullstolsramens yta är belagd med en skyddande beläggning. Därför är det väldigt lätt att torka rent med en fuktig trasa. Använd aldrig kemikalier för att rengöra vinylonsätet och armstödet, eftersom de kan orsaka att de senare glider eller

blir nariga. Du kan använda en fuktig trasa och neutralt tvålvatten för att rengöra dem och torka sedan ordentligt.

9.2 Reparation

9.2.1 Användare kan reparera eller byta ut vissa reservdelar som körhandtag, körhandtagsöverdrag som kan underhållas själv eller bytas av användare enligt instruktioner från kundservicepersonal från vårt företag eller återförsäljarnas. 9.2.2 Inom garantin kommer vårt företag eller återförsäljarna att upprätthålla eller

byta ut defekta reservdelar, som motor, batteri, laddare, styrenhet, lager, axelhylsa, etc. på grund av material- eller tillverkningsfel utan kostnad.

9.2.3 Reservdelar som motor, styrenhet etc. som bekräftas av efter försäljningspersonal eller vårt företag eller våra återförsäljares att demonteras kan vara

skickas till vårt företag eller återförsäljarna för underhåll.

9.2.4 Vänligen kontakta din distributör eller vår serviceavdelning för alla frågor angående underhållet av elrullstolar.

Inspektionsartiklar	Närsomhelst	Varje vecka	En gång månaden	Sex månader
Hjulnav, huvud lager Drivmekanism och fästelemer			√
Joystick funktion	√
Bromssystem	√
Förbindelse		√
Batteriets skick	√
Däckens skick			√
Inflationstillstånd för bakhjul	√
Ramens skick				√
Motor och ställdon skick				√
Framhjulets skick		√
Renhet	√

För att garantera kvaliteten på elrullstolen, kontakta oss eller vår återförsäljare för att byta ut reservdelarna med samma modeller och specifikationer om förbrukningsdelar som batterier, däck, kontroller, motorer och laddare etc. behöver bytas ut. Underhållet bör utföras av vårt bolag eller återförsäljarnas underhållsavdelning.

10. Transport och förvaring

10.1 Transport

Du kan lasta och transportera enligt fraktmärken och grafik.

För detaljer, se bilagan.

10.2 Förvaring

Din rullstol ska förvaras i en ren inomhusmiljö med relativ luftfuktighet ≤80 %, god ventilation och fri från frätande gaser. Ta ut batterierna ur rullstolen före förvaring. Annars kan ramen rosta och elektroniken kan skadas.

11. Öppning och kontroll

Packlistan bifogas i förpackningen. Kontrollera om några delar saknas eller är skadade.

12. Kvalitetssäkring

12.1 Garanti

12.2.2 Inom 1 år från inköpsdatumet, för följande delar, kommer vi att tillhandahålla gratis underhåll och utbyte av service för originalkunden efter att återförsäljaren kontrollerat att det finns material- och produktionsfel.

• Elektrisk kontroll eller spaksystem
• Motor/drivsystem • Lager och axelhylsa

12.2.3 Sex månaders garanti för batterierna.

Observera att garantiservicen tillhandahålls av din återförsäljare och

slutligen avslutas av vår kundavdelning och återförsäljare tillsammans. Garantin har gått ut

•ABS plasthölje och gummikudde •Däck •Inredning - Skada genom missbruk, felaktig användning, olyckor och vårdslöshet - Skada genom felaktig användning, underhåll och förvaring. - Användning i affärsverksamhet eller annan onormal användning

Teknisk Support och e-garanticertifikat
