W5216 - Rollstuhl Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Rollstuhl
Marke	Vevor
Modell	W5216
Maximales Benutzergewicht	120 kg
Höchstgeschwindigkeit	≤ 6 km/h
Maximale Reichweite	20 km
Maximale Steigung	6° (9° max. sicher)
Batterietyp	Blei-Säure 24 V, 12 Ah
Ladegerät	AC 100-240 V, 50 Hz, 1,5 A
Motorleistung (×2)	24 V DC, 250 W pro Stück
Durchmesser Vorderräder	10 Zoll
Durchmesser Hinterräder	16 Zoll
Sitzbreite	17,5 Zoll
Gewicht des Rollstuhls (ca.)	Nicht angegeben, aber klappbares Modell mit herausnehmbarem Akku
Verwendung	Außenbereich, flache Straßen, mittlere Distanz
Wasserschutz	IPX0 (nicht wasserdicht)
Betriebstemperatur	-25 °C bis 50 °C
Garantie Rahmen	3 Jahre
Garantie elektrische Komponenten	1 Jahr
Garantie Akku	6 Monate

Häufig gestellte Fragen - W5216 Vevor

Wie hoch ist die maximale Belastbarkeit des Vevor W5216 Rollstuhls?

Das maximal zulässige Benutzergewicht beträgt 120 kg. Überschreiten Sie diese Grenze nicht, um Schäden oder Verletzungen zu vermeiden.

Wie lade ich die Akkus des Vevor W5216?

Verwenden Sie das mitgelieferte Ladegerät (24V/2A). Stecken Sie den 3-poligen Ausgangsstecker des Ladegeräts in die Steckdose des Controllers. Die grüne LED zeigt vollständige Ladung an. Laden Sie für 8 bis 12 Stunden. Laden Sie keine gefrorenen Akkus.

Wie hoch ist die maximale Reichweite des Rollstuhls?

Die maximale Reichweite beträgt ca. 20 km auf flachem Gelände, abhängig vom Benutzergewicht, der Geschwindigkeit und dem Zustand der Akkus.

Kann der Rollstuhl Steigungen bewältigen?

Ja, die maximale Steigung beträgt 6°. Die maximale Sicherheitssteigung beträgt 9°. Nicht auf steileren Hängen verwenden.

Wie klappe und verstaue ich den Rollstuhl?

Zum Zusammenklappen: Schalten Sie die Stromversorgung aus, entfernen Sie die Akkus, klappen Sie die Fußstütze ein, klappen Sie den Lenker um, ziehen Sie das Sitzkissen heraus und klappen Sie den Rahmen von beiden Seiten zusammen. Siehe Abschnitt 5.2 des Handbuchs.

Welche grundlegenden Sicherheitsmaßnahmen müssen vor der Nutzung des Rollstuhls beachtet werden?

Stellen Sie sicher, dass der Joystick gerade ist, legen Sie den Sicherheitsgurt an, stellen Sie die Geschwindigkeit zum Starten auf Minimum und überprüfen Sie die Bremsen. Fahren Sie nicht nach dem Trinken oder wenn Sie müde sind.

Wie pflege ich den Rollstuhl?

Reinigen Sie mit einem feuchten Tuch und trocknen Sie es. Überprüfen Sie den Reifendruck (230 kPa ±10 %), die elektrischen Verbindungen und schmieren Sie die Lager (keine Schmierung erforderlich). Vermeiden Sie Feuchtigkeit.

Wie lange halten die Akkus?

Blei-Säure-Akkus halten in der Regel 1 bis 2 Jahre je nach Nutzung. Nach 5 Ladezyklen erreichen sie 100% ihrer Kapazität. Ersetzen Sie sie bei Leistungsabfall.

Was tun, wenn der Rollstuhl nicht startet oder Alarme ausgibt?

Überprüfen Sie die Fehlertabelle (Abschnitt 7). LED-Blinken und Alarme zeigen die Störung an: Motoranschluss, Akku, Joystick oder Controller. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Welche Garantie hat der Vevor W5216?

Die Garantie umfasst den Rahmen (3 Jahre), die elektrischen Komponenten und den Motor (1 Jahr) sowie den Akku (6 Monate). Verschleißteile wie Reifen und ABS-Gehäuse sind ausgeschlossen.

BEDIENUNGSANLEITUNG W5216 Vevor

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technischer Support- und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRISCHER ROLLSTUHL BEDIENUNGSANLEITUNG

MODELL: W5216

Lesen und befolgen Sie zuvor alle Anweisungen, Warnungen und Hinweise in diesem Handbuch, bevor Sie zum ersten Mal versuchen, Ihren Elektrorollstuhl zu bedienen. Wenn es Informationen in diesem Handbuch gibt, die Sie nicht verstehen oder wenn Sie weitere Unterstützung bei der Montage oder dem Betrieb benötigen, wenden Sie sich bitte an Ihren autorisierten Händler vor Ort.

Die folgenden Symbole in diesem Handbuch werden zur Kennzeichnung von Warnungen und wichtigen Informationen verwendet.

Sie alle sind für Ihre Sicherheit sehr wichtig. Wir empfehlen Ihnen dringend, sie vollständig zu lesen und zu verstehen.

WARNUNG! Die Nichtbeachtung der Warnungen im Handbuch kann zu Verletzungen führen.

AUFMERKSAMKEIT! Die Nichtbeachtung der Warnhinweise im Handbuch kann zu Schäden am Elektrorollstuhl führen.

AUFMERKSAMKEIT! Die Nichtbeachtung der Warnhinweise im Handbuch kann zu Schäden am Elektrorollstuhl führen.

1. Einleitung

1.1 Dieses Produkt ist mit fortschrittlicher Technologie und modischem Stil ausgestattet. Besonders seine Struktur für schnelle Demontage und Montage ist sehr praktisch zum Verstauen oder Platzieren im Kofferraum Ihres Fahrzeugs während der Reise. Wir sind sicher, dass die Designmerkmale, die hervorragende Leistung und der störungsfreie Betrieb dieses Produkts Ihren Alltag komfortabler machen werden. 1.2 Dieses Produkt ist für alle behinderten Menschen, älteren Menschen und gebrechlichen Menschen geeignet, die Schwierigkeiten beim Gehen haben. Das maximale Benutzergewicht beträgt 120 kg. 1.3 Bei diesem Produkt handelt es sich um ein Outdoor-Produkt. Es ist vom Modell W5216. Hier steht „W“ für einen Outdoor-Elektrorollstuhl, „5“ für den Code der Produktkategorie, „216“ ist die Seriennummer des Typs. 1.4 Dieses Produkt ist geeignet für die Nutzung im Außenbereich und auf flachen Straßen in der Nähe von Gebäuden auf mittlerer Distanz, jede

Nicht für Gras, Kies oder Steigungen mit mehr als 9 Grad, nicht für Kraftfahrstraßen und auch nicht für Regentage.

2. Sicherheitsgebrauch

2.1 Ablaufdatum

Dieser Elektrorollstuhl ist ein energiesparendes, aseptisches und wiederverwendbares Produkt ohne

Chemikalien.

Die Sicherheit und Gültigkeitsdauer des Rollstuhls hängt nicht nur vom klinischen Einsatz ab,

sondern auch von der strukturellen Festigkeit der Produkte, von der Benutzernutzung

und der Nutzung der Produktumgebung, von Benutzergewohnheiten, ob im Einklang

mit der regelmäßigen Wartung, Wartung und anderen Faktoren.

Unsere Produkte sind ab Herstellungsdatum 7 Jahre gültig. (Produktionsdatum auf Prüfbescheinigung).

2.2 Hinweise vor dem Gebrauch

2.2.1 Wenn Sie das Benutzerhandbuch nicht vollständig gelesen und verstanden haben, fahren Sie bitte nicht.

2.2.2 Die maximale Belastbarkeit beträgt 120 kg, bitte beim Fahren nicht überlasten.

Und es handelt sich um einen einmaligen Gebrauch. Bitte befördern Sie keine Passagiere.

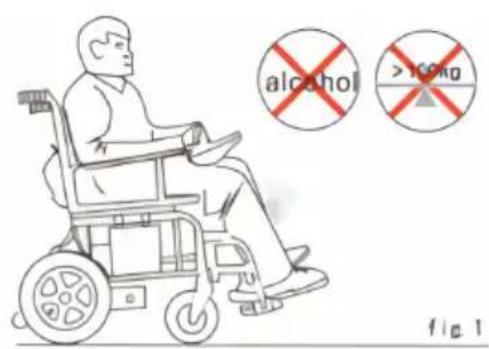

2.2.3 Bitte fahren Sie nicht betrunken oder übermüdet. (Abbildung 1)

2.2.4 Fahren Sie nicht nachts oder bei unklarer Sicht.

2.2.5 Bitte führen Sie vor der Fahrt einen Selbsttest durch und lesen Sie Handbuch Abschnitt 5.3 nach.

Inbetriebnahme“ und 6.2.1 „Übung vor Inbetriebnahme“ bei Erstfahrt.

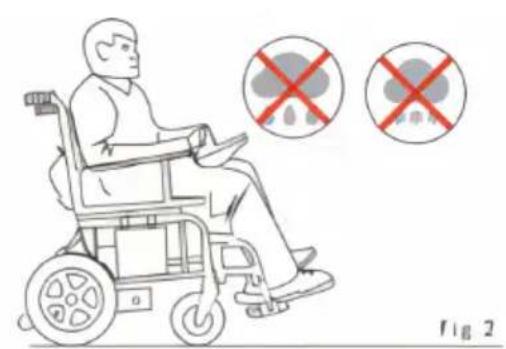

2.2.6 Dieser Rollstuhl ist nicht wasserdicht. Setzen Sie ihn nicht Regen und Schnee aus und fahren Sie nicht bei Regen oder Schnee. (Abbil

2)

2.3 Vorsicht beim Gebrauch

2.3.1 Dieser Elektrorollstuhl kann auf einer gut ebenen Fläche fahren, auf schlammigen, unebenen, weichen, schmalen oder vereisten Straßen, auf schlechten Straßen ohne Leitplanken, auf gefährlichen Straßen oder auf Wasserstraßen. (Figur 3) 2.3.2 Dieser Elektrorollstuhl hat die gewisse Fähigkeit, Hindernisse zu überwinden. Zu diesem Zeitpunkt sollten Sie die Geschwindigkeit reduzieren und langsam fahren. 2.3.3 Dieser Elektrorollstuhl verfügt über eine gewisse Steigfähigkeit, die maximale Neigung beträgt 6°. (Figur 4) 2.3.4 Bitte vermeiden Sie das Fahren in Menschenmassen, im Verkehr oder an anderen Orten mit schwerem Verkehr. 2.3.5 Bitte stellen Sie sicher, dass das Steuerungssystem gut befestigt und der Joystick gerade und korrekt ist. Setzen Sie sich gut hin und befestigen Sie sofort das Schutzband, nachdem der Kopf so weit wie möglich mit der Rückenlehne an der Sitzlehne befestigt wurde, um Stürze auf der Straße zu vermeiden, die zu einem Kontrollverlust führen können. 2.3.6 Drücken Sie die Ein-/Aus-Taste. Überprüfen Sie zunächst, ob die aktuell höchste Geschwindigkeitseinstellung für Ihre Bedienkenntnisse geeignet ist oder ob sie aus Sicherheitsgründen angepasst werden soll. Wir empfehlen, bei jeder Nutzung zu Beginn langsam zu fahren und schrittweise zu beschleunigen.

AUFMERKSAMKEIT!

Bitte ziehen Sie den Hebel nach oben, wenn die Leistung

Rollstuhlhaltestelle an der Steigung, oder es wird Rollen bei langsamer

Geschwindigkeit, Ergebnis in persönlicher Verletzung.

WARNUNG!

Wenn sich Ihr Rollstuhl versehentlich bewegt, lassen Sie bitte den Joystick sofort los, da der Rollstuhl automatisch anhält. Wenn der Joystick außer Kontrolle ist und die Bremsen versagen, schneiden Sie bitte die Leistung ab.

2.4 Elektromagnetische Störungen (EMI)

Ihr Rollstuhl bewegt sich möglicherweise in Bereichen, die von elektromagnetischen Störungen betroffen sind

Störungen durch einige Funksender wie Radio, drahtlose Gegensprechanlage,

Mobiltelefone, Radargeräte usw. In diesen Fällen kann das Fahren Ihres Rollstuhls beeinträchtigt werden.

Elektromagnetische Störungen können das Steuerungssystem des Elektrorollstuhls beeinträchtigen. Einige Störungen können

automatisch zu einem Ausfall der Bremse führen, was zum Starten oder Durchgehen führen und dauerhafte Schäden am Steuersystem verursachen kann.

2.4.1 Klassifizierung elektromagnetischer Störungen

- Kurzband-Funk-Transceiver. Diese Radios verfügen über Antennen, wie z. B. Radio

Wellen in den städtischen Bändern, Walkie-Talkies, Mobilfunknetzsystemen und Signalübertragungsgeräte.

- Mittelband-Mobilfunk-Transceiver. Diese werden üblicherweise im

Gebäude oder außerhalb der Fahrzeugantenne installiert. Zum Beispiel: Polizei, Feuerwehr, Steuern, medizinische Krankenwagen und andere Funk-Transceiver.

- Großband-Funk-Transceiver. Diese werden üblicherweise auf dem Turm installiert, wie zum Beispiel: kommerzielle

AUFMERKSAMKEIT!

Rollstuhl und Batterieladegeräte erfüllen GB/T 18029.

Rollstuhl - Teil 21: Anforderungen und

Prüfverfahren für die elektromagnetische

Verträglichkeit von Elektrorollstühlen, Rollern und Batterieladegeräten.

AUFMERKSAMKEIT!

Der Stuhl kann während der Fahrt beschädigt werden, wenn er von elektromagnetischen Störungen betroffen ist (solche Störungen können durch Handys, Mobiltelefone, EAS-Systeme usw. auftreten).

2.4.2 Vermeidung elektromagnetischer Störungen

- Verwenden Sie keine tragbaren Funkgeräte, wenn der Rollstuhl mit Strom versorgt und eingeschaltet ist, wie z. B. Mobiltelefone, Radios usw.;

- Vermeiden Sie die Nähe von Funkübertragungssystemen wie Radiosendern oder Fernsehsendern;

- Wenn sich der Elektrorollstuhl nicht steuern lässt oder die Bremse nicht funktioniert, wenden Sie sich bitte an unser Unternehmen oder den Händler.

3. Struktur und Leistung

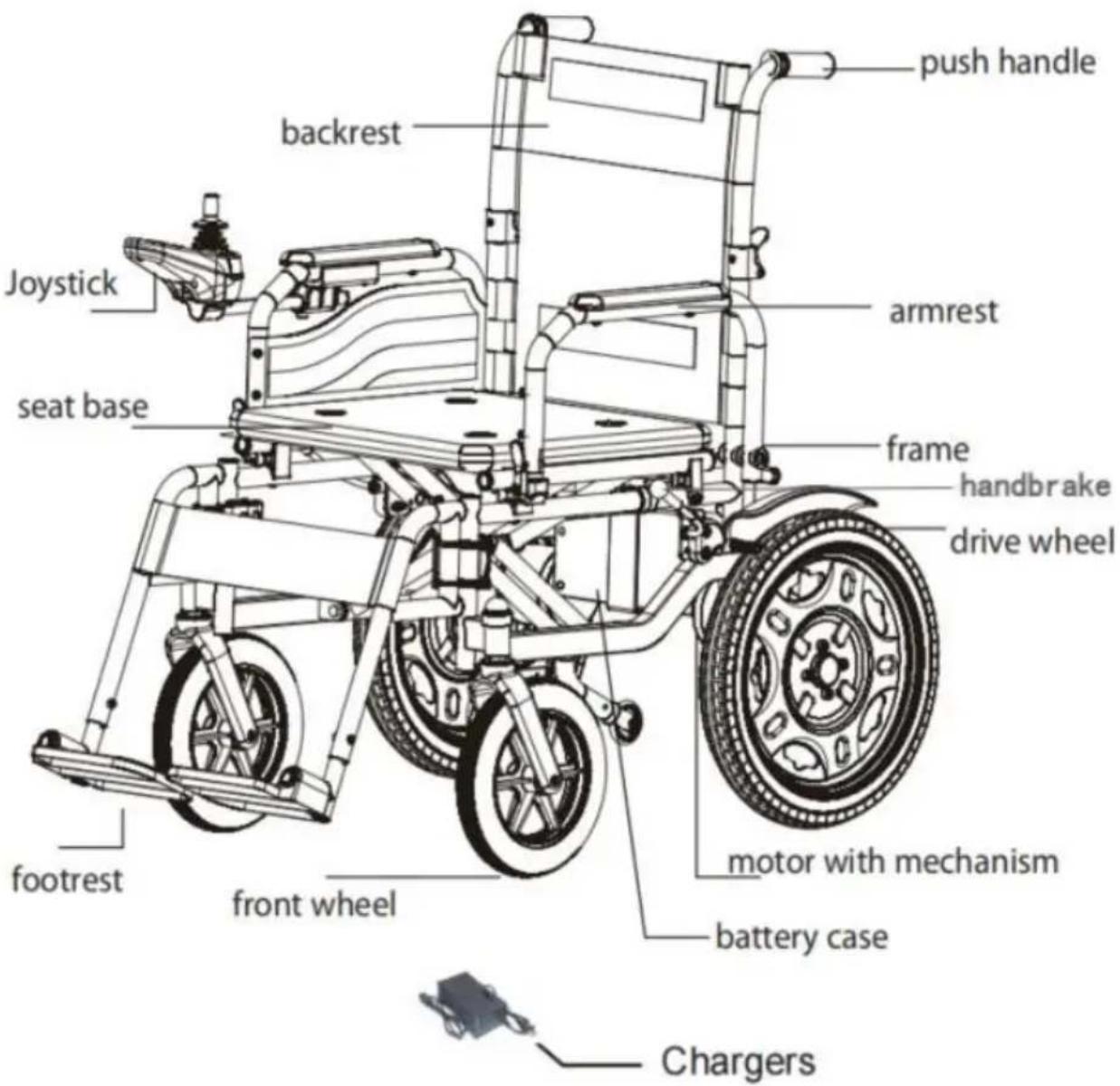

3.1 Der Aufbau des Elektrorollstuhls

Dieser Elektrorollstuhl besteht aus dem Hauptteil, einschließlich Vorderrad, Antriebsrad, Rahmen, Joystick, Motor mit Mechanismus, Armlehne, Schiebegriff, Rückenlehne, Sitzbasis, Fußstütze und Batteriefach, der in Abbildung 1 gezeigten Struktur.

3.2 Produkteigenschaften des Elektrorollstuhls

• Klassifizierung nach Anti-Schock-Typ: Der Rollstuhl verfügt über eine interne Stromversorgung;
• Klassifizierung nach dem Grad der Stoßdämpfung: Der Rollstuhl gehört zur B-Typ-Anwendungsteil;
• Klassifizierung nach dem Schutzgrad des Futtermittels: IPXO;
• Sicherheitsgrad bei Verwendung in der Anästhesie mit brennbaren Stoffen, vermischt mit Luft oder brennbaren Stoffen

Betäubungsmittel mit Sauerstoff oder oxidiertem Stickstoff Kategorie: Nicht-AP- oder APG-Geräte;

- Nach Betriebsart: Dauerbetrieb;

● Nennspannung und Frequenz des Rollstuhls: DC 24 V; - Eingangsleistung des Rollstuhls: interne Stromversorgungsausrüstung; - Ob der Rollstuhl eine schützende Wirkung auf die Defibrillationswirkung hat: Nein; - Ob der Rollstuhl über einen Signalausgang und einen Signaleingang verfügt: Nein; - Permanente Installation von Geräten oder nicht permanente Installation von Geräten: mobile Geräte.

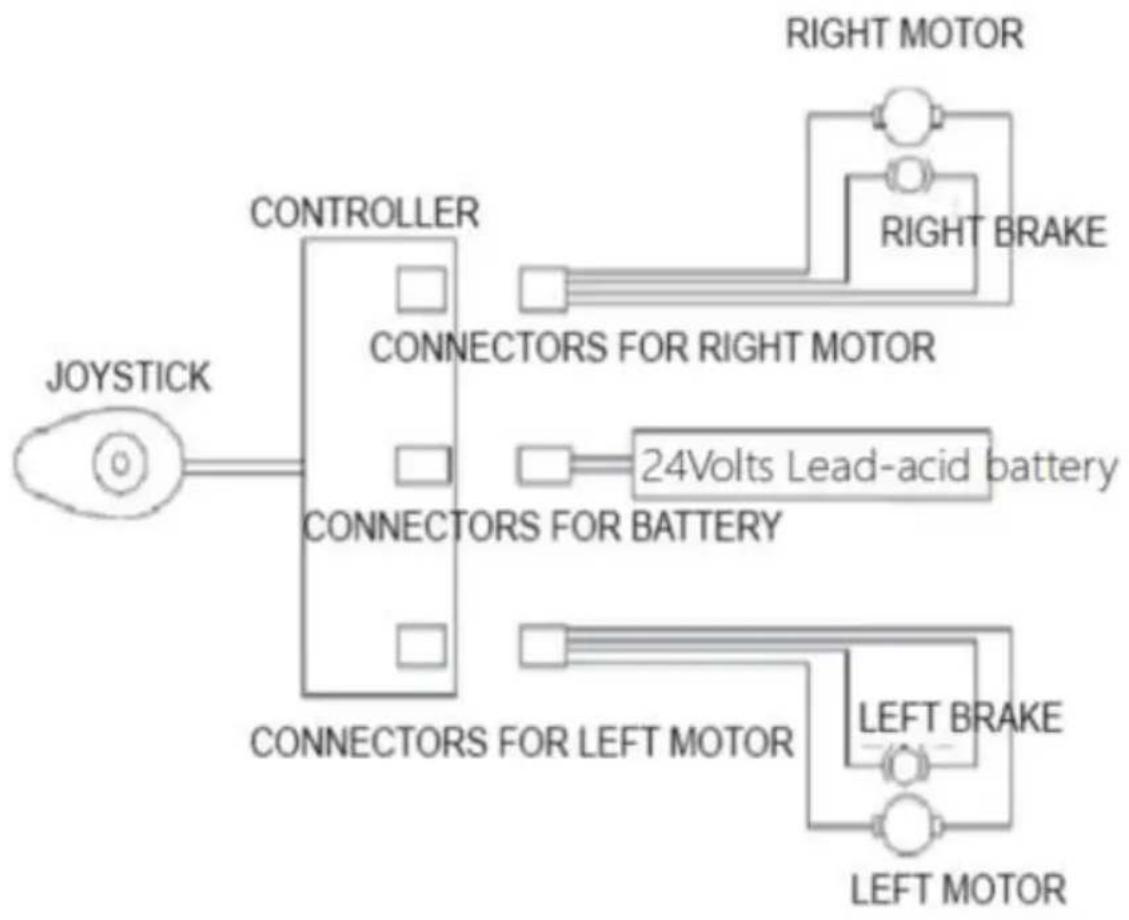

3.3 Elektrischer Schaltplan des Elektrorollstuhls

3.4 Produktsoftware REV.

Die Steuerungsversion des Elektrorollstuhls W5216 ist V1.6.

4. Spezifikation

Der wichtigste Leistungsparameter des Elektrorollstuhls (Größe und Gewicht).

enthalten) Blatt 1.

Maximales Ladegewicht	120kg
Maximale Geschwindigkeit	≤6 km/h
Akkuladegerät	Wechselstrom 100–240 V, 50 Hz, A
Batterie	DC 24V 12AH
Vorderraddurchmesser	10 Zoll
Durchmesser Hinterrad	16 Zoll
Motor (*2 Stück)	Gleichstrom 24 V, 250 W
Maximale Fahrstrecke	20 km
Maximal sichere Steigung	9°
Statische Stabilität	9°
Steigwinkel	6°
Sitzgröße	17,5 Zoll

NOTIZ:

Die Breite des Sitzes bezieht sich auf die Breite zwischen den Lenkern.

5. Installation, Falten und Debuggen

5.1 Installation

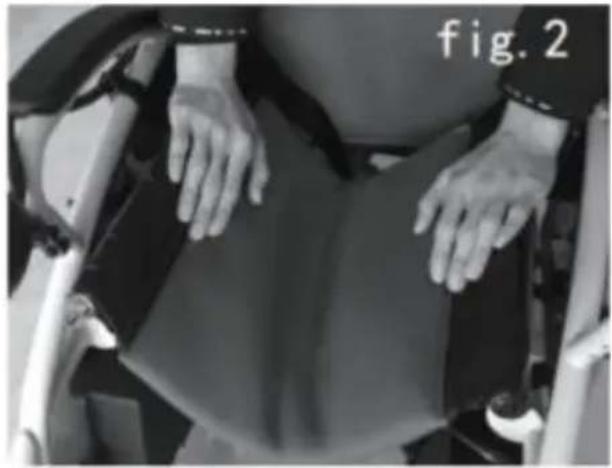

5.1.1 Nehmen Sie den Rollstuhl aus der Verpackung und stellen Sie auf den Boden.

Schieben Sie das Stuhlgestell nach links und rechts auseinander und drücken Sie zwei Rohre auf beiden Seiten der Sitzfläche nach unten in die Nuten auf beiden Seiten des Stuhlgestells. (Figur 2)

5.1.2 Klappen Sie die Batteriehalterung auf (Abbildung 3), nehmen Sie Batterien wie in Abbildung 4 heraus und hängen Sie sie dann an die Halterungen.

5.1.3 Schrauben Sie die Schrauben und Unterlegscheiben vom Controller-Schaft ab, setzen Sie dann den Controller mit eingesetzten Kunststoff-Unterlegscheiben auf und ziehen Sie die Schrauben mit einem Schraubendreher fest. (Abbildung 5)

5.1.4 Verbinden Sie den Stecker des Batteriekastens mit der Rahmenbuchse. (Abbildung 6)

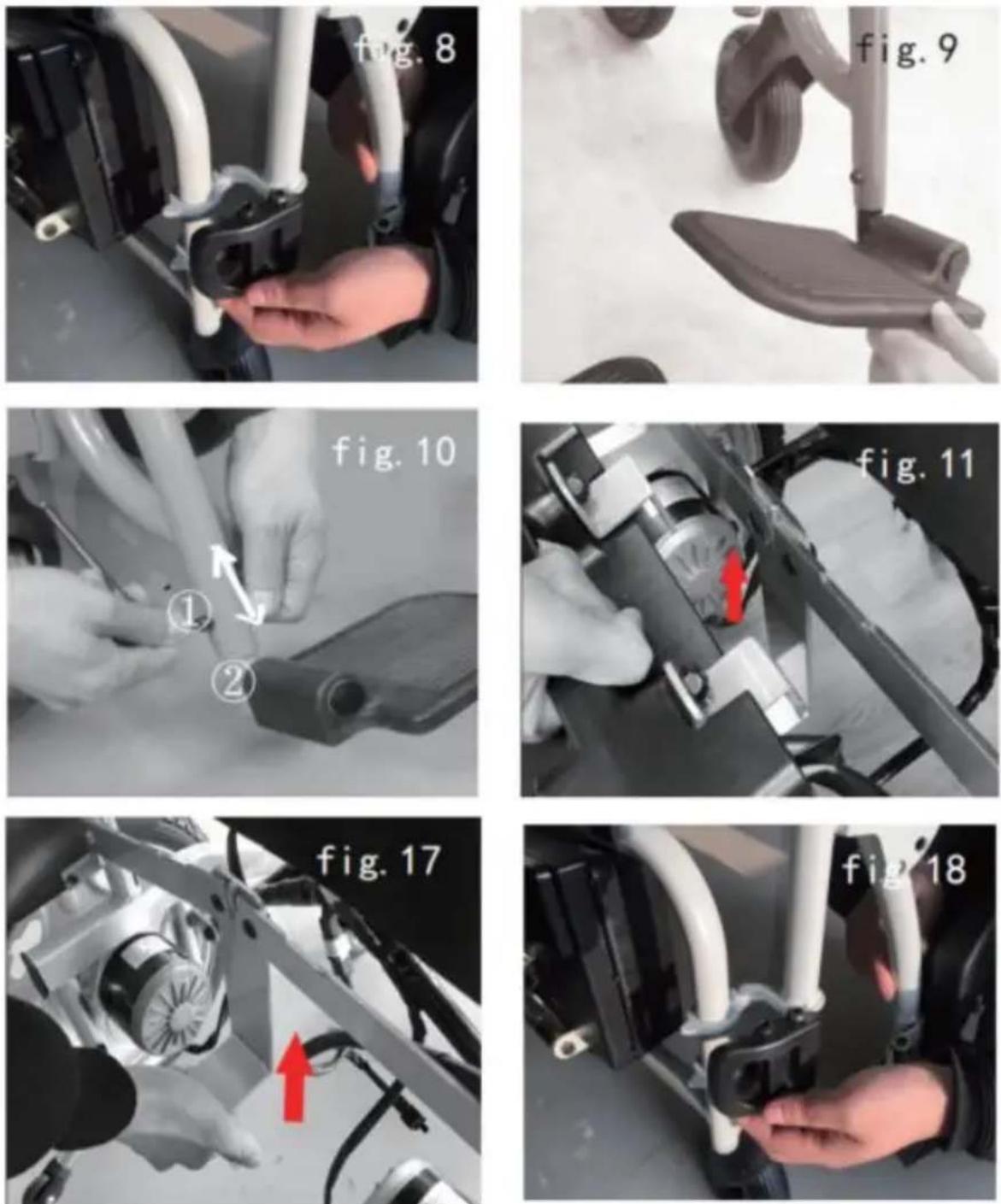

5.1.5 Ziehen Sie den Lenker hoch und verriegeln Sie die Klappvorrichtung. (Abbildung 7)

5.1.6 Befestigen Sie die Fußstütze an den beiden Zylindern des Stuhlgestells (Abbildung 8) und drehen Sie sie. Drücken Sie das Pedal nach unten (Abbildung 9), und dann können

Pedale nach oben und unten verstellt werden.

5.1.7 Höhe der Fußstütze einstellen: Sicherungsmuttern auf beiden Seiten lösen,

des Fußstützenstange, nehmen Sie die Schraube heraus (Abbildung 11) und schieben Sie das Verlängerungsrohr

nach oben und unten, um die Höhe der Fußstütze an die gewünschte Position anzupassen

vom Benutzer, setzen Sie dann die Schraube ein und befestigen Sie die

Muttern.

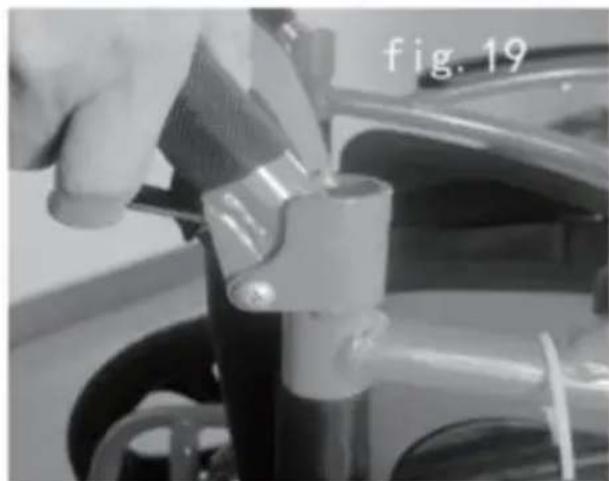

5.2 Zusammenklappen und Aufbewahren

Bitte beachten Sie beim Transport oder der Lagerung des Rollstuhls die folgende Methode:

①Stellen Sie den Rollstuhl auf ebenen Boden und schalten Sie die Stromversorgung aus. ②Legen Sie die Fußstützen und das Beinkissen beiseite. Drehen Sie um 90° nach oben. (Abbildung 9) ③Schalten Sie die Stromversorgung aus, nehmen Sie die Batterien heraus (Abbildung 11) und verstauen Sie dann die Batteriehalterungen. (Abbildung 17) ④Drücken Sie den Beinstangenhalter nach außen, drehen Sie die Beinstange um 90°, ziehen Sie sie dann nach oben und nehmen Sie heraus. (Abbildung 18) ⑤Stellen Sie den Lenker ein und drehen Sie den Hebel unter dem Sitz, um den Handschaft einzuklappen. (Abbildung 19) ⑥Ziehen Sie das Sitzkissen hoch (Abbildung 20), dann lässt sich der Rollstuhlrahmen von beiden Seiten zusammenklappen.

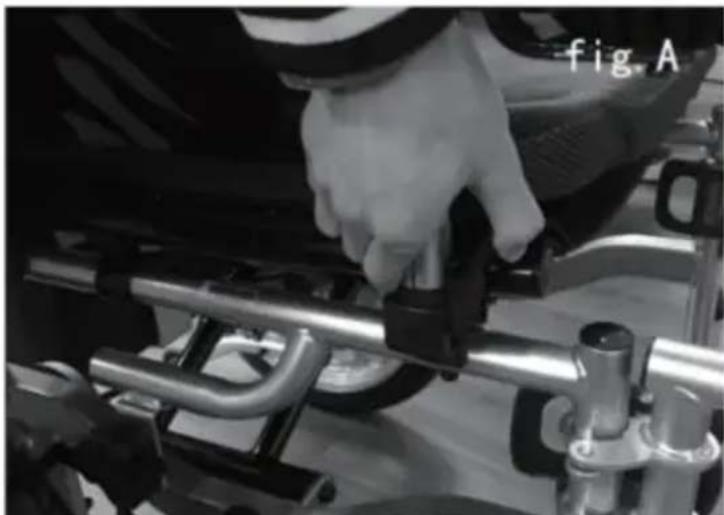

⑦Drücken Sie den Griffknopf für die Öffnung. (Unter A)

6. Verwendung und Bedienung

6.1 Verwendung

6.1.1 Controller: ein unbedingt notwendiges elektrisches Gerät. Alle elektronischen Komponenten zum Betrieb des Rollstuhls sind in das G integriert. (Abbildung 12) Normalerweise ist die Steuerung auf einer Armlehne installiert und zusammen mit den Motoren und Batterien an Strombox angeschlossen.

●Schaltknopf: Der Schaltknopf versorgt das Steuersystem für elektronische Geräte mit Strom, dann liefert das Gerät den Strom für Motor des Rollstuhls. Benutzen Sie den Schalterknopf nicht, um den Anzuhalten, es sei denn, es liegt eine Notsituation vor. Andernfalls kann zu einer Verkürzung der Lebensdauer der Antriebskomponenten des Rollstuhls kommen.

- USB: Zum Aufladen täglich genutzter Kleingeräte wie Mobiltelefone und kleine Ventilatoren.

- Joystick: Der Joystick dient hauptsächlich zur Steuerung der Bewegung des Rollstuhls, einschließlich seiner Geschwindigkeit und Richtung (vorwärts, rückwärts und links oder rechts usw.). Je weiter Sie den Joystick aus seiner Mittelposition drücken, desto schneller bewegt sich der Rollstuhl. Wenn Sie den Joystick loslassen, kehrt er automatisch in die Mitte zurück und die Bremse wird aktiviert automatisch wirksam, um den Rollstuhl anzuhalten.

• Hupentaste: Die Hupe ertönt, wenn Sie diese Taste drücken.

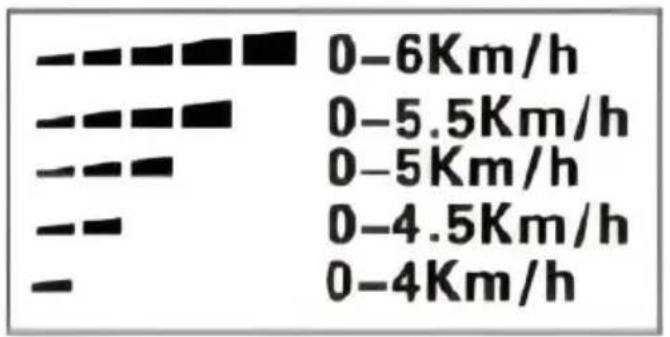

• Tasten zum Erhöhen/Verringern der Geschwindigkeit und Tachometer: Nach dem Einschalten zeigt der Tachometer die aktuelle Höchstgeschwindigkeitseinstellung an. Diese maximale Geschwindigkeitseinstellung kann vom Benutzer über die Taste „Geschwindigkeit erhöhen“ oder „Geschwindigkeit verringern“ angepasst werden.

Sollte sich Ihr Rollstuhl versehentlich bewegen, benachrichtigen Sie bitte umgehend

Lassen Sie den Joystick los und ziehen Sie die Handbremse an (Abbildung 13)

- Ladebuchse: Wird nur für diesen Rollstuhl verwendet. Benutzen Sie nicht die Steckdose zur Stromversorgung andere elektrische Geräte mit Strom zu versorgen. Andernfalls kann es zu Schäden am Steuersystem des Rollstuhls oder seiner EMV-Leistung (elektromagnetische Toleranz) kommen.

VORSICHT!

Wenn Sie andere Geräte als das mitgelieferte Ladegerät an die Steckdose anschließen, kann dies zu Schäden an der Steuerung System, dann erlischt die Garantie.

6.1.2 Batterien und ihre Verwendung

Laden Sie Ihren neuen Akku vor dem ersten Gebrauch vollständig auf. Dadurch wird die Batterie aufgeladen

auf etwa 90 % seines Spitzenleistungsniveaus; Geben Sie der Batterie noch einmal eine volle Ladung

Laden Sie Ihren Rollstuhl 8 bis 14 Stunden lang auf und fahren Sie erneut.

Jetzt mehr als 90 % ihres Potenzials ausschöpfen; nach vier oder fünf Ladezyklen

Die Akkus werden bei 100 % Ladung aufgeladen und halten über einen längeren Zeitraum.

Bitte ersetzen Sie bei einem Batterieausfall die alte Batterie durch eine neue.

Die alte Batterie muss wegen Umweltverschmutzung an den Lieferanten zurückgegeben werden.

Benutzen Sie Ihren Rollstuhl nicht, wenn die Temperatur unter 0 °C oder über 50 °C liegt. (Abbildung 6)

6.1.3 Akkus laden

Das Batterieladegerät ist ein wichtiger Bestandteil des Rollstuhls. Das Off-Board-Ladegerät

Mit dem an dieses Produkt angeschlossenen Ladegerät können die Akkus schnell und einfach aufgeladen werden, um Ihren Rollstuhl zum Besten zu machen.

VORSICHT!

Die von unserem Unternehmen gelieferte 24V/2A-Ladung entspricht den Anforderungen

gemäß Abschnitt I („Allgemeine Sicherheit“)

für medizinische elektrische Geräte GB9706.1-2007. Der Akku muss mit dem von uns gelieferten Ladegerät aufgeladen werden; andere Arten von Ladegeräten sind verboten.

Bitte beachten Sie beim Laden die folgenden Tipps:

- Stellen Sie sicher, dass die Steuerung ausgeschaltet ist und sich der Rollstuhl im Antriebsmodus befindet.

Modus anstelle des manuellen Modus.

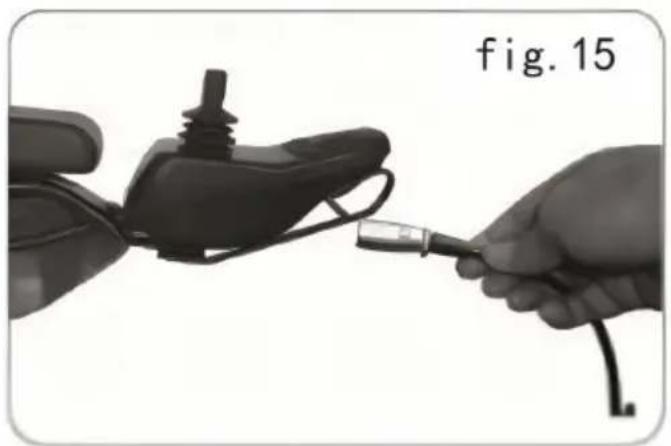

Verbinden Sie den 3-poligen Ausgangsstecker des Ladegeräts mit dem Controller. (Abbildung 15)

Die grüne LED am Ladegerät leuchtet, wenn die Akkus vollständig geladen sind.

Wir empfehlen Ihnen, die Akkus 8–12 Stunden lang aufzuladen.

- Entfernen Sie das Ladegerät und den Netzstecker, wenn der Akku vollständig aufgeladen ist, und stecken Sie sie in die Tasche hinter der Sitzlehne.

WARNUNG!

Lassen Sie die Batterien niemals einfrieren und laden Sie die Batterien auch nicht auf, andernfalls kann es zu Verletzungen oder Schäden an den Batterien kommen.

6.1.4 Überlastschutz

Der Überlastschutz dient der Sicherheit des Rollstuhls. Bei Überlastung der Motoren löst der Überlastschutz aus und unterbricht die Stromversorgung, um eine Beschädigung der Motoren und elektrischen Komponenten zu verhindern. Um sich zu erholen

Die Funktion des Schutzes, Profis nur zum Lösen der Schrauben Schließen Sie den Batteriekasten, ersetzen Sie die Backup-Sicherung durch die defekte Sicherung, decken Sie dann den Batteriekasten ab und ziehen Sie die Schrauben fest. (Abbildung 16)

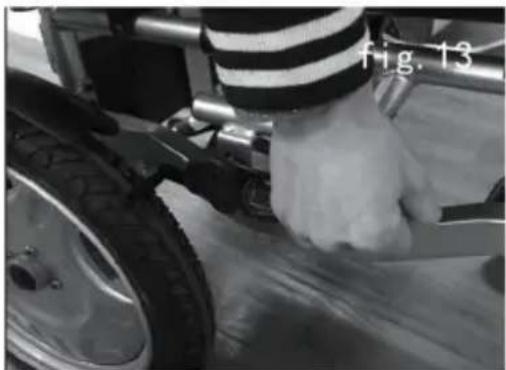

Ziehen Sie den Bremshebel zurück, wenn Sie den Rollstuhl nicht fahren müssen. Drücken Sie die Taste

Rad mit dem Bremshebel, um den Rollstuhl ruhig zu halten.

Drücken Sie den Bremshebel nach vorne, um ihn beim Fahren vom Rollstuhl fernzuhalten.

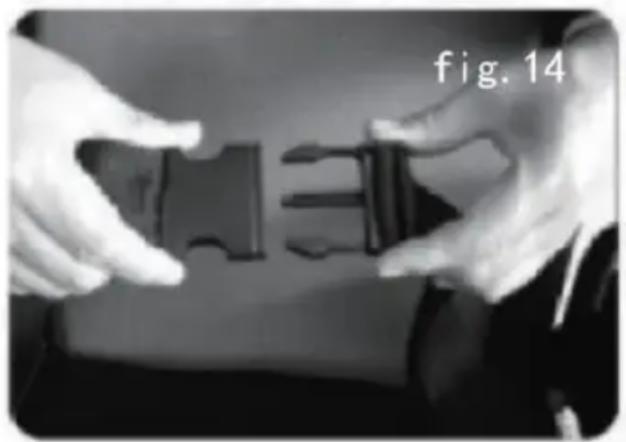

6.1.6 Sicherheitsgurt

Zu Ihrer Sicherheit muss der Sicherheitsgurt angelegt werden, bevor Sie mit dem Fahrzeug fahren.

Rollstuhl. (Abbildung 14)

6.2.1 Vorbereitung vor dem Betrieb

- Schalten Sie den Netzschalter nicht ein, wenn Sie auf dem Elektrorollstuhl sitzen, und tun Sie dies auch nicht, wenn Sie aufstehen.

Schalten Sie den Netzschalter aus, wenn Sie aus dem Rollstuhl steigen. Bitte beachten Sie, ob die Handbremse funktioniert oder nicht.

Schalten Sie den Netzschalter aus, wenn Sie aus dem Rollstuhl steigen. Bitte beachten Sie.

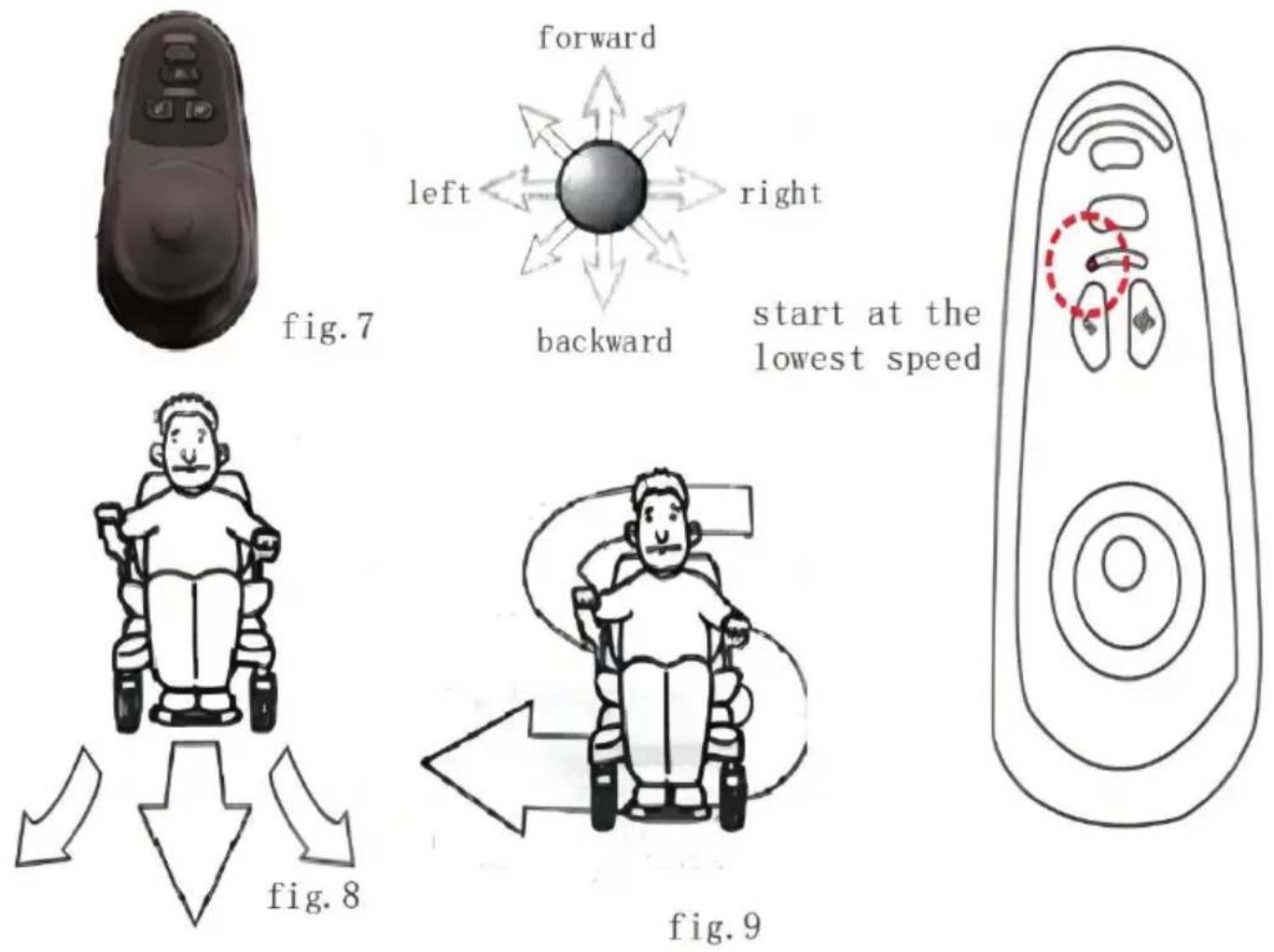

6.2.2 Üben Sie vor der Operation

- Suchen Sie sich einen geräumigen Ort, z. B. einen Platz, und bitten Sie einen Assistenten, Ihnen beim Üben zu helfen, bis Sie genug Selbstvertrauen haben, das Gerät zu bedienen.

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, wenn Sie den Rollstuhl hoch- und herunterfahren, und stellen Sie mit der Geschwindigkeitseinstelltaste die gewünschte Geschwindigkeit ein.

- Suchen Sie sich einen geräumigen Ort, z. B. einen Platz, und bitten

einen Assistenten, Ihnen beim Üben zu helfen, bis Sie genug Selbstvertrauen haben, um das Gerät zu bedienen.

• Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, wenn Sie den Rollstuhl hoch- und herunterfahren. Stellen Sie mit der Geschwindigkeitseinstelltaste die gewünschte Geschwindigkeit ein.
• Wir empfehlen Ihnen, die niedrigste Geschwindigkeit einzustellen, bis Sie den Elektrorollstuhl gekonnt bedienen können. (Abbildung 7)
• Um den Stoppvorgang vorwärts und rückwärts zu üben, drücken Sie den Griff, um den Rollstuhl an die gewünschte Stelle zu bewegen (Abbildung 8).
• Stellen Sie zunächst sicher, dass die niedrigste Geschwindigkeit eingestellt ist, wenn Sie den Vorwärtsbetrieb üben.

Nach dem Skilled können Sie die „S“-förmige Drehung üben. Nachdem Sie sich mit der „S“-förmigen Kurve vertraut gemacht haben, üben Sie die Rückwärtsfahrt und achten Sie auf die Einstellung der

Geschwindigkeitsregelung. Die Rückwärtsgeschwindigkeit sollte niedriger sein als die Vorwärtsgeschwindigkeit. (Abbildung 9)

6.2.3 Bedienung

Bitte führen Sie dies gemäß den Vorsichtsmaßnahmen durch.

7. Fehlerdiagnose und Fehlerbehebung

Dieses Produkt verfügt über eine automatische Fehlerwarnfunktion, die Ihnen viel Sicherheit bietet.

Bei einer Fehlfunktion blinken die LEDs am Controller und die Hupe ertönt. Sie können die Fehlerinformationen in Tabelle 2 finden.

Informationen in Tabelle 2.

Wenn der Fehler weiterhin besteht, nachdem Sie ihn anhand der Angaben in Tabelle 2 überprüft haben,

wenden Sie sich bitte umgehend an Ihren Servicemitarbeiter.

2Alarm+Controller-Panel-Muster1	Überprüfen Sie das Kommunikationsverbindungskabel zwischen oberem und unterem Contro
2Alarm+Controller-Panel-Muster2	Überprüfen Sie den linken Motor und Kabelbaum
2Alarm+Controller-Panel-Muster3	Überprüfen Sie die linke Bremse und Kabelbaum
2Alarm+Controller-Panel-Muster4	Überprüfen Sie den richtigen Motor u Kabelbaum
2Alarm+Controller-Panel-Muster5	Überprüfen Sie den richtigen Motor u Kabelbaum
2Alarm+Controller-Panel-Muster6	Der Controller befindet sich im Over der aktuelle Zustand oder der Motor kurzgeschlossen, ist die Last zu schw
2Alarm+Controller-Panel-Muster7	Der Joystick-Hebel des Controllers funktioniert nicht richtig oder es ist nicht mehr in Position/in Kontakt
2Alarm+Controller-Panel-Muster8	Ausfall des Controllers selbst
2Alarm+Controller-Panel-Muster9	Batterie unter Spannungs- oder Batteriefehler

8. Sicherheitseinrichtungen und Unfallbehandlung

8.1 Überlastschutz: Siehe Bedienungsanleitung 6.1.4. 8.2 Sicherheitsgurt: Siehe Bedienungsanleitung 6.1.6. 8.3 Bitte lassen Sie den Joystick los, wenn eine Störung am Rollstuhl vorliegt.

Der Rollstuhl wird angehalten.

9. Wartung und Reparatur

9.1 Wartung

Wie andere motorisierte Fahrzeuge erfordert auch Ihr Elektrorollstuhl Routine

Wartung. Einige Prüfungen können Sie selbst durchführen, andere können Sie selbst durchführen

Bitten Sie Ihren Kundendienstmitarbeiter um Hilfe. Vorbeugende Wartung ist sehr wichtig

wichtig. Wenn Sie die Wartungs- und Überprüfungsschritte in diesem Abschnitt befolgen, wird Ihr

Rollstuhl Ihnen jahrelangen störungsfreien Betrieb ermöglichen. Wenn Sie Zweifel an der Pflege oder Funktion Ihres Rollstuhls haben, wenden Sie sich bitte an Ihren Kundendienstmitarbeiter oder unsere Kundendienstabteilung.

9.1.1 Luftfeuchtigkeit

Ihr Rollstuhl ist, wie die meisten elektrischen und mechanischen Geräte, empfindlich auf äußere Bedingungen. Auf jeden Fall sollte der Rollstuhl feuchter Umgebung gemieden werden. Direkter oder längerer Kontakt mit Wasser oder Feuchtigkeit kann zu elektronischen und mechanischen Fehlfunktionen des Rollstuhls führen. Wasser kann dazu führen, dass elektrische Komponenten und das Gestell des Stuhls korrodieren.

9.1.2 Temperatur

• Einige Teile Ihres Rollstuhls sind temperaturempfindlich.
• Bei extrem niedrigen Temperaturen kann der Akku einfrieren. Besondere Temperaturen können dazu führen, dass viele Faktoren einfrieren, Ladegerättyp, Verwendung usw. Batteriekomponenten (z. B. versiegelte Blei-Säure-Batterien oder Gel-Batterien);
• Temperaturen über 55 °C können dazu führen, dass sich die Geschwindigkeit Ihres Rollstuhls verringert.

9.1.3 Allgemeine Richtlinien

• Vermeiden Sie Schläge auf den Controller, insbesondere auf den Joystick.
• Vermeiden Sie, dass Ihr Rollstuhl über längere Zeit extremen Bedingungen wie heißer, kalter oder feuchter Umgebung ausgesetzt wird.
• Halten Sie den Controller sauber.
• Überprüfen Sie alle elektrischen Verbindungen, einschließlich der Kabel und Anschlüsse des

Ladegeräts und stellen Sie sicher, dass alle fest und sicher sitzen.

- Wenn nur rote LEDs auf der Batterieanzeige leuchten, sind die Batterien fast leer. Sie sollten die Batterien so schnell wie möglich aufladen. Wir empfehlen, den Akku 8–12 Stunden lang aufzuladen.

- Überprüfen Sie, ob das Hinterrad aufgepumpt ist. Wenn sich der Reifen während der Fahrt stark verformt, sollte er aufgepumpt werden.

• Die Rahmenoberfläche wurde mit einer klaren

Versiegelungsbeschichtung besprüht. Um der Oberfläche einen hohen Glanz zu verleihen, können Sie eine dünne Schicht Autowachs auftragen.

- Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass sie befestigt sind und nicht

korrodiert. Die Batterie muss im Batteriebereich platziert werden, flach, Batteriestecker nach innen zeigend, entsprechende Anzeige, beachten Sie den korrekten Anschluss auf dem Hauptrahmenetikett;

- Alle Radlager sind geschmiert und abgedichtet. Sie müssen nicht geschmiert werden.

- Überprüfen Sie, ob sich die Radnabe, das Antriebsgerät und der Ständer

selbst lockern. Wenn sie locker sind, schrauben Sie sie bitte rechtzeitig fest.

WARNUNG!

Bitte stellen Sie sicher, dass der Reifendruck innerhalb von 2310 % liegt.

Bitte pumpen Sie die Reifen mit regulierter Luftquelle auf und überprüfen Sie dies mit einem Manometer. Überschreiten Sie nicht den Druckbereich, andernfalls kann es zu explodierenden Reifen oder Verletzungen kommen. (Abbildung 11)

9.1.4 Wartung nach Gebrauch

• Schalten Sie den Strom aus. (Bitte ziehen Sie alle Anschlüsse ab, wenn Sie das Gerät längere Zeit nicht verwenden.)
• Hemmen Sie Kinder und bewusstlose Personen, den Rollstuhl zu benutzen.
• Lagern Sie den Rollstuhl bei normaler Temperatur, um eine Verformung zu verhindern, damit er seine Leistung über einen langen Zeitraum beibehält.
• Reinigen Sie den Rollstuhl mit einem klaren und weichen Tuch und trocknen Sie ihn. Benutzen Sie niemals welche

Chemikalien zur Reinigung (um Verformungen und Verfärbungen zu verhindern)

- Entfernen Sie den Stoffbezug der zu waschenden Sitzlehne, wenn er verschmutzt ist, und entfernen Sie ihn anschließend

Trocknen Sie es zur Verwendung.

9.1.5 Tägliche Kontrollen

Um den Rollstuhl in gutem Zustand zu halten, sollten Sie ihn vor jedem Gebrauch überprüfen. Und um die wöchentliche, monatliche und halbjährliche Untersuchung aufrechtzuerhalten, überprüfen Sie das Projekt (siehe Tabelle III).

9.1.6 Reinigung

Reinigungsart wie folgt:

• Waschen Sie Ihren Rollstuhl niemals mit Wasser und setzen Sie ihn direkt Wasser aus.
• Die Oberfläche des Rollstuhlrahmens ist mit einer Schutzschicht versehen. Daher lässt es sich ganz einfach mit einem feuchten Tuch abwischen. Verwenden Sie zum Reinigen des Vinylon-Sitzes und der Armlehne niemals Chemikalien, da diese verrutschen oder rissig werden können.

Sie können sie mit einem feuchten Tuch und neutraler Seifenlauge reinigen und anschließend gründlich trocknen.

9.2 Reparatur

9.2.1 Benutzer können einige Ersatzteile wie den Schiebegriff und die Schiebegriffabdeckung reparieren oder ersetzen, die von den Benutzern unter Anleitung des Kundendienstpersonals unseres Unternehmens oder der Händler selbst gewartet oder ausgetauscht werden können. 9.2.2 Innerhalb der Garantie wird unser Unternehmen oder die Händler warten bzw.

Ersetzen Sie fehlerhafte Ersatzteile wie Motor, Akku, Ladegerät, Steuerung, Lager, Wellenhülse usw. aufgrund von Material- oder Herstellungsfehlern kostenlos.

9.2.3 Die Ersatzteile wie Motor, Steuerung usw., die vom bestätigten Kundendienstmitarbeiter oder unser Unternehmen oder unsere Händler zerlegt werden könnten,

zur Wartung an unser Unternehmen oder den Händler geschickt werden.

9.2.4 Bitte wenden Sie sich an Ihren Händler oder die

Kundendienstabteilung unseres Unternehmens.

Bei Fragen zur Wartung von Elektrorollstühlen wenden Sie sich bitte an unser Unternehmen.

Prüfgegenstände	Jederzeit	Wöchentlich	Monatlich	Sechs monatlich
Radnaben, Kopf Lager Antriebsmechanismus und Befestigungselemente			√
Joystick-Funktion	√
Bremssystem	√
Verbindung		√
Batteriezustand	√
Reifenzustand			√
Inflationszustand von Hinterräder	√
Rahmenzustand				√
Motor und Aktuator Zustand				√
Zustand des Vorderrads		√
Reinheit	√

Um die Qualität des Elektrorollstuhls zu gewährleisten, bitten wir Sie, sich an uns oder unsere Händler zu wenden, um die Ersatzteile mit denselben Modellen und Spezifikationen auszutauschen, wenn die Verbrauchsteile wie Batterien, Reifen, Controller, Motoren und Ladegerät ersetzt werden müssen. Die Wartung sollte bei unserem Unternehmen oder der Wartungsabteilung des Händlers durchgeführt werden.

10. Transport und Lagerung

10.1 Transport

Sie können entsprechend den Versandmarkierungen und Grafiken verladen und transportieren.

Einzelheiten finden Sie im Anhang.

10.2 Lagerung

Ihr Rollstuhl sollte in einem sauberen Innenraum mit relativer Luftfeuchtigkeit ≤80 %, guter Belüftung und frei von korrosiven Gasen gelagert werden. Entfernen Sie vor der Lagerung die Batterien aus dem Rollstuhl. Andernfalls kann der Rahmen rosten und die Elektronik beschädigt werden.

11. Öffnen und prüfen

Die Packliste liegt dem Paket bei. Bitte überprüfen Sie, ob Teile fehlen oder beschädigt sind.

12. Qualitätssicherung

12.1 Gewährleistung

12.2.1 Stuhlrahmenlieferung: 3 Jahre Garantieservice.

12.2.2 Innerhalb eines Jahres ab Kaufdatum bieten wir für die folgenden Teile einen kostenlosen Wartungs- und Austauschservice für den Erstkunden an, nachdem der Händler überprüft hat, ob Material- und Produktionsfehler vorliegen.

• Elektrische Steuerung oder Hebelsystem, Motor/Antriebssystem, Lager und Wellenhülse

12.2.3 Sechs Monate Garantie auf die Batterien.

Bitte beachten Sie, dass der Garantieservice von Ihrem Händler erbracht und schließlich von unserer Kundendienstabteilung und unserem Händler gemeinsam durchgeführt wird.

Garantie abgelaufen

• Abdeckschale und Gummiauflage aus ABS-Kunststoff
• Reifen, Innendekoration
• Schäden durch Missbrauch, falsche Bedienung, Unfälle und Fahrlässigkeit
• Schäden durch falsche Bedienung, Wartung und Lagerung. Geschäftliche Nutzung oder andere unnormale Nutzung

Importiert nach AUS: SIHAO PTY LTD . 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support- und E-Garantiezertifikat

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

2.4 Elektromagnetische Interferenz (EMI)

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd
