INSTRUKCJA OBSŁUGI 201 Delta Vermeiren

Instrukcje dla wyspecjalizowanego sprzedawcy

Niniejsza instrukcja obsługi jest nieodłączną częścią produktu i musi być dołączona do każdego sprzedawanego produktu.

Wersja: B, 2019-12

CS

Wszelkie prawa zastrzeżone, łącznie z tłumaczeniem.

Żadna część niniejszej instrukcji nie może być powielana w jakiejkolwiek formie (drukowanej, fotokopii, mikrofilmu ani innej) bez pisemnej zgody wydawcy, nie może być również przetwarzana, kopiowana ani rozprowadzana za pomocą systemów elektronicznych.

1 Wstep 1
2 Twój produkt....2
3 Przed użyciem 2
4 Montaż/demontaż i regulacje......4
5 Korzystanie z balkonika......5
6 Konserwacja....6
7 Informacje techniczne......7

1 Wstęp

Gratulacje! Jesteś teraz właścicielem balkonika Vermeiren!

Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże właścicielowi w eksploatacji wózka inwalidzkiego i korzystaniu z jego opcji.

Prosimy o uważne przeczytanie instrukcji obsługi. Pozwoli ona na zapoznanie się z działaniem, możliwościami i ograniczeniami balkonika.

W razie pytań, na które odpowiedzi nie ma w instrukcji, prosimy o kontakt z Państwa wyspecjalizowanym sprzedawcą.

Sprzedawca chętnie służy pomocą.

Ważna uwaga

Aby zapewnić bezpieczeństwo i wydłużyć okres użytkowania produktu, prosimy o dbanie o niego oraz regularne dokonywanie przeglądów i serwisowanie.

Gwarancja na produkt jest udzielona przy założeniu normalnego użytkowania i konserwacji, opisanych w niniejszej instrukcji. Uszkodzenie produktu spowodowane nieprawidłową eksploatacją lub brakiem konserwacji spowoduje unieważnienie gwarancji.

Instrukcja obejmuje najnowsze rozwiązania zastosowane w produkcie. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów.

llustracje produktu stanowią dodatkowe objaśnienia do instrukcji w niniejszym dokumencie. Szczegóły przedstawionego

produktu mogą się różnić od rzeczywistego produktu posiadanego przez użytkownika.

Dostępne informacje

W naszej witrynie internetowej http://www.vermeiren.com/ zawsze znajduje się najnowsza wersja informacji zamieszczonych w instrukcji. Prosimy regularnie odwiedzać witrynę, ponieważ możemy w niej zamieszczać zaktualizowane informacje.

Osoby z zaburzeniami wzroku mogą pobrać elektroniczną wersję niniejszej instrukcji i odsłuchać ją przy użyciu oprogramowania zamieniającego tekst na mowę.

2 Twój produkt

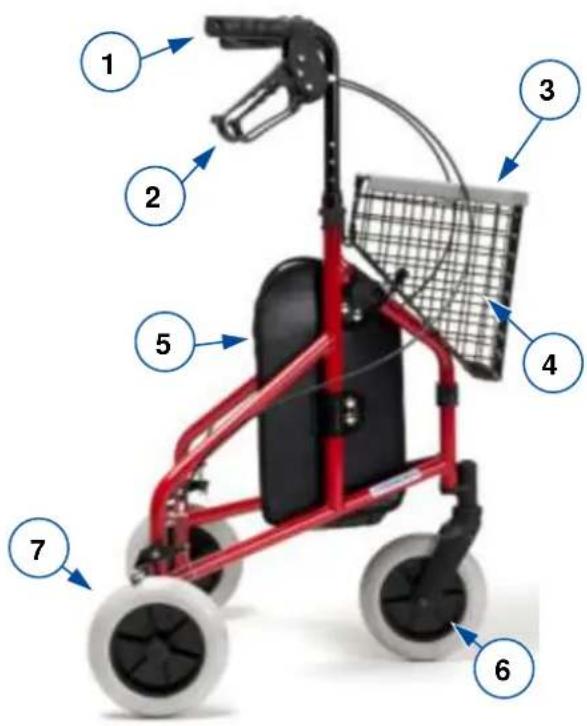

Rysunek 1 Części składowe balkonika

1. Rączka
2. Dźwignia hamulca
3. Plastikowa tacka
4. Koszyk zakupowy
5. Torba
6. Koło przednie
7. Koło tylne

3 Przed użyciem

3.1 Przy dostawie

Rozpakuj produkt i sprawdź, czy dostawa jest kompletna. Powinna obejmować wymienione poniżej pozycje:

• Rolator z 4 kołami;
• Regulowane na wysokość uchwyty z hamulcami;
• koszyk zakupowy;
• plastikowa tacka;
• torba;
• instrukcja.

Sprawdź, czy produkt nie został uszkodzony podczas transportu. W przypadku stwierdzenia jakichkolwiek uszkodzeń po dostawie, skontaktować się z firmą transportową.

3.2 Przewidziane zastosowanie

PRZESTROGA

Ryzyko upadku

Balkonik jest przeznaczony do wspomagania nóg podczas chodzenia. Nie używaj balkonika, jeśli masz inne ograniczenia fizyczne, które mogą sprawiać, że używanie balkonika nie będzie bezpieczne, np. słabe ramię, zaburzenia równowagi...

Balkonik został zaprojektowany i jest produkowany wyłącznie w celu używania jako pomoc przy chodzeniu dla jednej osoby o maksymalnej wadze 125 kg.

Balkonik kompensuje brak odpowiedniego wsparcia przez nogi, dzięki możliwości oparcia się na balkoniku lub poruszania wraz z nimi, korzystając z siły rąk i klatki piersiowej. Balkonik zapewnia lepszą stabilność, wsparcie i bezpieczeństwo podczas chodzenia.

Można go używać w pomieszczeniach i na zewnątrz.

Nie jest przeznaczony do transportu towarów ani większej liczby osób niż użytkownik.

Należy korzystać z niego tylko na powierzchniach, na których wszystkie koła dotykają podłoża. Nie należy używać balkonika w terenie skalistym, wyboistym lub

piaszczystym, ani w miejscach o stromym nachyleniu. Mogłoby to zagrozić stabilności balkonika. Spacery z balkonikiem należy odbywać na płaskich, stabilnych powierzchniach z przystosowanymi do wózków krawężnikami.

Należy zapoznać się z wszystkimi danymi technicznymi i ograniczeniami balkonika, które są podane w §7.

3.3 Zalecenia dotyczące bezpieczeństwa

PRZESTROGA

Ryzyko obrażeń

Należy przeczytać zalecenia podane w niniejszej instrukcji i postępować zgodnie z nimi. Niestosowanie się do tych zaleceń może spowodować uraz lub uszkodzenie balkonika.

• Sprawdź, czy kamienie lub inne przedmioty nie blokują kół balkonika.
• Przed użyciem balkonika jako pomocy przy wstawaniu sprawdź, czy obie dźwignie hamulców są w położeniu postojowym. Kiedy staniesz wygodnie i stabilnie, możesz odblokować hamulce postojowe.
• Podczas chodzenia trzymaj obiema dłońmi za rączki.
• Pamiętaj, że pewne części balkonika mogą stać się bardzo gorące lub zimne ze względu na temperaturę otoczenia, promieniowanie słoneczne, urządzenia grzewcze itp. Zachowaj ostrożność, kiedy ich dotykasz.
• Przed każdym użyciem sprawdź, czy regulatory wysokości są pewnie unieruchomione, patrz §4.
• Nie trzymaj rączek mokrymi rękami. To mogłoby spowodować utratę pewności chwytu i równowagi.
• Nie zjeżdżaj balkonikiem na jezdnię. Zawsze pozostawaj na chodniku.
• Przestrzegaj instrukcji konserwacji i serwisu. Producent nie odpowiada za szkody spowodowane przez nieprawidłowe serwisowanie/konserwację.

3.4 Symbole na balkoniku

i Tabliczka identyfikacyjna znajduje po prawej na dole, po wewnętrznej stronie ramy głównej

Maksymalna waga użytkownika w kg

Oznaczenie typu

3.5 Wysyłka i przechowywanie

Transport i przechowywanie balkonika powinny się odbywać zgodnie z parametrami technicznymi w §7. Upewnij się, że balkonik jest przechowywany w stanie suchym.

Należy zapewnić dostateczną osłonę lub opakowanie, chroniące balkonik przed korozją i ciałami obcymi (np. wodą morską, morskim powietrzem, piaskiem, pyłem).

Należy zadbać o to, aby nad balkonikiem lub obok niego nie znajdowały się żadne przedmioty, które mogłyby go uszkodzić.

4 Montaż/demontaż i regulacje

4.1 Montaż

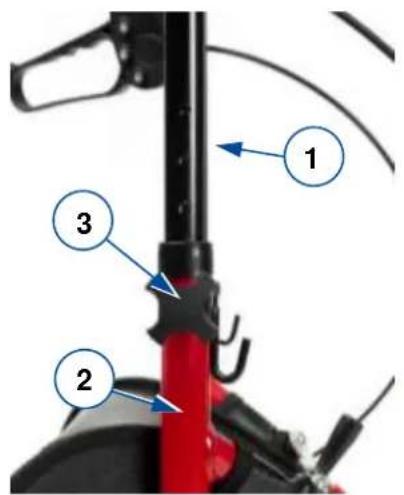

4.1.1 Montaż i regulacja rączek

1. Ustaw balkonik na wszystkich kołach. Upewnij się, że stoi stabilnie.
2. Umieść uchwyt (1) w ramie (2) i przesuwaj w górę / w dół, aż do osiągnięcia żądanej wysokości (zakres 100 mm, 5 pozycji).
3. Przełoż śrubę przez metalowy wspornik z hakiem, rurę ramy i rurkę uchwytu po wewnętrznej stronie ramy głównej.
4. Umieść podkładkę dystansową i pokrętło gwiaździste (3) i mocno dokręć.
5. Powtórz z drugą rączką. Upewnij się, że obie rączki są prawidłowo zamontowane i ustawione na tej samej wysokości.

Aby wyregulować uchwyty, należy zdjąć pokrętło gwiazdowe i śrubę, a następnie powtórzyć od kroku 2.

1 2 3

4.1.2 Montaż torby, koszyka I tacki

PRZESTROGA

Ryzyko upadku, przewrócenia

Nie przeładowuj torby, koszyka lub tacki

Maksymalne obciążenie torby, koszyka i tacki jest podane w §7.

Torbe

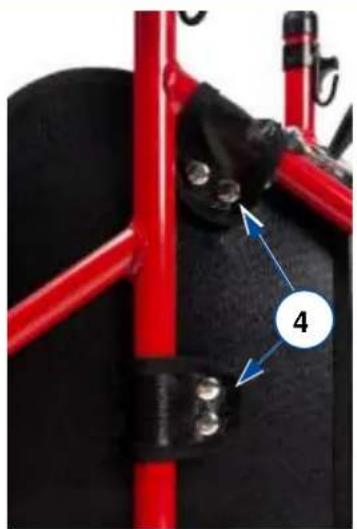

Torbę należy zamocować na zewnętrznej stronie dolnej ramy

1. Podnieś balkonik.
2. Przymocuj torbę do ramy za pomocą ośmiu zatrzasków (4).

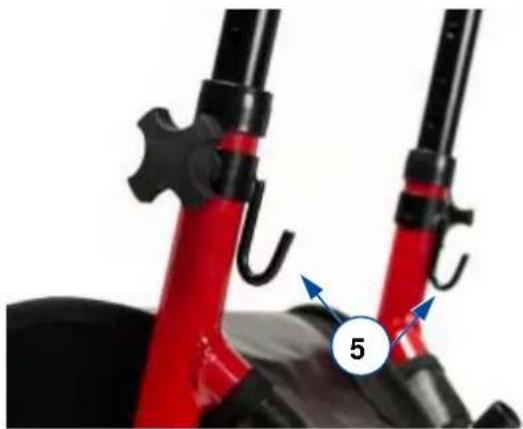

Zamontuj kosz na dwóch haczykach (5) poniżej uchwytów. Upewnij się, że kosz został zamontowany centralnie, aby uniknąć przewrócenia!

Umieść tacę na górze metalowego kosza. Upewnij się, że dobrze przylega do obręczy kosza, aby uniknąć upadku lub wywrócenia.

4.2 Demontaż

PRZESTROGA

Ryzyko uszkodzenia

Zwróć uwagę na położenie linek hamulcowych i nie podciągaj rączek za wysoko, aby nie spowodować uszkodzenia linki hamulcowej.

Demontaż balkonika wykonuje się w odwrotnej kolejności do montażu, który jest opisany w poprzednim rozdziale:

1. Ściągnij tace i koszyk

2. Torba: Otwórz zatrzaski (4) i wyjmij torbę.

3. Rączka z dźwignią hamulca (2x): Usuń pokrętło gwiaździste (3) i śrubę i wyciągnij rączkę z ramy.

4.3 Regulacja hamulców

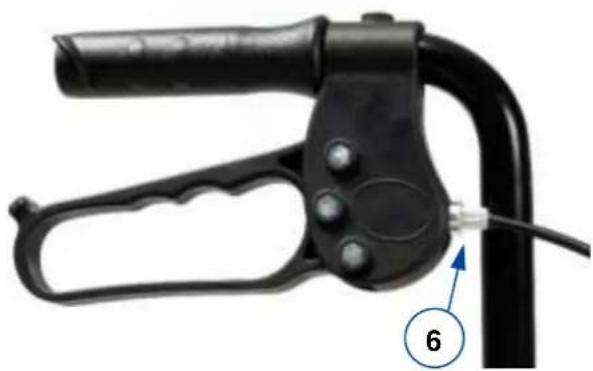

Siłę hamowania można wyregulować, odkręcając/dokręcając śrubę (6) z tyłu dźwigni hamulca.

5 Korzystanie z balkonika

5.1 Układ hamulcowy

PRZESTROGA

Ryzyko upadku

Aby zapewnić sobie bezpieczeństwo, sprawdź działanie hamulców. Na stan układu hamulcowego wpływa jego zużycie, a także obecność oleju i innych zanieczyszczeń na tylnych kołach i w mechanizmie hamulcowym.

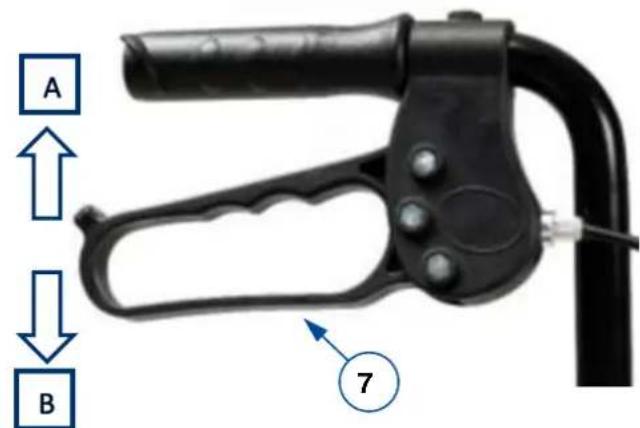

Balkonik jest wyposażony w hamulce sterowane za pomocą dwóch dźwigni hamulców (7). Dźwignie hamulców mogą być użyte do dwóch rodzajów hamowania – obsługi hamulców jezdnych i hamulców postojowych.

A B 7

PRZESTROGA

Ryzyko uszkodzenia

Nie pchaj balkonika zbyt mocno, gdy są wciśnięte hamulce jezdne. To może powodować uszkodzenie opon lub hamulców.

• Aby użyć hamulców jezdnych, pociągnij obie dźwignie hamulców (7) jednocześnie do góry [A] ruchem ściskającym. Aby przerwać hamowanie, zwolnij dźwignie hamulców.
• Aby użyć hamulców postojowych, naciśnij obie dźwignie hamulców (7) w dół, do położenia zablokowanego [B]. Zawsze używaj obu hamulców postojowych na raz. Aby wyłączyć tryb postojowy, pociągnij obie dźwignie hamulców jednocześnie do góry.

5.2 Rozkładanie/składanie

PRZESTROGA

Ryzyko przycięcia

Nie zbliżaj palców, klamry ani ubrania do mechanizmu składania.

PRZESTROGA

Ryzyko upadku

Sprawdź, czy balkonik jest w pełni otwarty i czy rama jest zablokowana.

5.2.1 Rozkładanie balkonika

1. Ustaw balkonik wszystkimi kołami na podłożu, jednocześnie trzymając rury ramy.

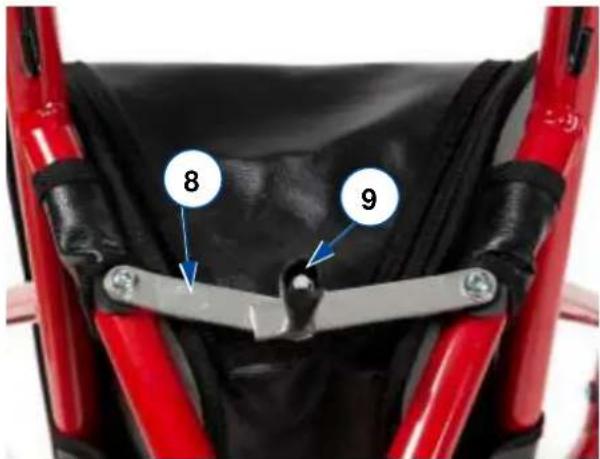

2. Pociągnij uchwyt, odchylając je od siebie. Popchnij mechanizmu składania (8) w przód do oporu korzystając z pokrętła (9). Uważaj, aby palce nie zostały pochwycone przez mechanizm!
3. Zamontuj torbę, koszyk i tace.

8 9

5.2.2 Składanie balkonika

1. Usuń koszyk i tackę
2. Stań za balkonikiem.
3. Opróżnij torbę.
4. Pociągnij pokrętło (9) mechanizmu składania (8) do tyłu i trochę zamknij ramę.
5. Złoż ramę całkowicie, dociskają razem uchwyty

6 Konserwacja

i Regularna konserwacja zapewnia utrzymanie pełnej sprawności balonika. Instrukcje dotyczące konserwacji znajdziesz na stronie internetowej firmy Vermeiren: www.vermeiren.pl.

6.1 Czyszczenie

Do mycia balkonika używaj miękkiej, wilgotnej ściereczki i letniej wody z delikatnym mydłem. Nie namaczaj przez dłuższy czas.

Do czyszczenia nie używaj ściernych środków czyszczących.

6.2 Dezynfekcja

PRZESTROGA

Ryzyko uszkodzenia

Dezynfekcję mogą wykonywać wyłącznie osoby odpowiednio przeszkolone. Zasięgnij porady u swojego wyspecjalizowanego sprzedawcy.

6.3 Kontrole / serwisowanie / naprawy

Trwałość balkonika jest zależna od jego użytkowania, przechowywania, konserwacji, serwisowania i czyszczenia.

Przed ponownym użyciem balkonika, należy sprawdzić niżej wymienione punkty:

• Kompletność.
• Mechanizm składania: prawidłowe działanie.
• Śruby i nakrętki: mocno dokręcone.
• Hamulce: prawidłowe działanie.
• Koła (stabilność, skręcanie w żądanym kierunku, śruby ustalające). W przypadku powtarzającego się kontaktu z drutami, włosami lub innymi pozostałościami, koła mogą zostać zablokowane. Należy regularnie sprawdzać, czy koła obracają się swobodnie i czy są w dobrym stanie.
• Rama (odkształcenia, stabilność, połączenia).
• Uchwyty (bezpieczne blokowanie systemu regulacji wysokości, solidne wsparcie uchwytów).

- Torba (sprawdzić pod kątem zużycia lub uszkodzenia).

Rolator zbudowany jest z elementów aluminiowych oraz plastikowych. Częstotliwość serwisu zależy od częstotliwości i intensywności użytkowania. Skonsultuj się z wyspecjalizowanym sprzedawcą w celu uzgodnienia częstotliwości serwisu.

Naprawa i wymiana części mogą być wykonywane tylko przez osoby przeszkolone. Należy używać wyłącznie oryginalnych części zamiennych Vermeiren. Warto korzystać z usług oferowanych przez wyspecjalizowanego sprzedawcę. On/ona chętnie udzieli pomocy w zakresie serwisu i napraw.

6.4 Usuwanie odpadów

Po zakończeniu użytkowania należy poddać balkonik utylizacji zgodnie z lokalnie obowiązującymi przepisami w zakresie ochrony środowiska. Najlepszym sposobem, aby to zrobić, jest demontaż balkonika, w celu ułatwienia transportu części nadających się do przetworzenia.

7 Informacje techniczne

Parametry techniczne zamieszczone poniżej dotyczą tylko tego balkonika, przy standardowych ustawieniach i optymalnych warunkach otoczenia. Podczas użytkowania należy uwzględnić te parametry.

Producent	Vermeiren
Typ	Balkonik
Model	201 Delta

Opis	Wymiary
Maksymalna masa użytkownika	125 kg
Maksymalna waga ładunku koszyka	5 kg
Łączna długość	576 mm
Długość po złożeniu	610 mm
Łączna szerokość	680 mm
Szerokość po złożeniu	270 mm
Łączna wysokość	820-920 mm
Masa łączna - bez torby, koszyka i tacy	5,8 kg4,55 kg
Średnica koła	190 mm
Hamulce	Hamulce jezdne i postojowe
Maks. nachylenie do przodu	15°
Maks. nachylenie do tyłu	7°
Maks. nachylenie na boki	3,5°
Temperatura przechowywania	+5°C - +41°C
Wilgotność przechowywania	30% - 70%
Zastrzegamy sobie prawo do wprowadzania zmian technicznych.Tolerancja pomiarów +/- 15 mm / 1,5 kg / 1,5°.
