GEBRUIKSAANWIJZING 201 Delta Vermeiren

Instructies voor de vakhandelaar

Deze handleiding is deel van het product en dient bij iedere product te worden geleverd.

Versie: B, 2019-12

DE

Alle rechten, inclusief vertaling, voorbehouden.

Niets uit deze handleiding mag geheel of gedeeltelijk in enige vorm (druk, fotokopie, microfilm of ieder ander procedé) zonder de schriftelijke toelating van de uitgever worden gereproduceerd of met behulp van elektronische systemen worden verwerkt, gekopieerd of verspreid.

1 Voorwoord....1
2 Uw product....2
3 Voor gebruik 2
4 Montage/Demontage en aanpassingen .... 4
5 Uw rollator gebruiken ....5
6 Onderhoud....6
7 Technische specificaties ....7

1 Voorwoord

Proficiat! U bent eigenaar van een Vermeiren- rollator!

Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rollator en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde

product kunnen afwijken van uw aangekochte product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates.

Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naar-spraak programma.

2 Uw product

1 2 3 4 5 6 7

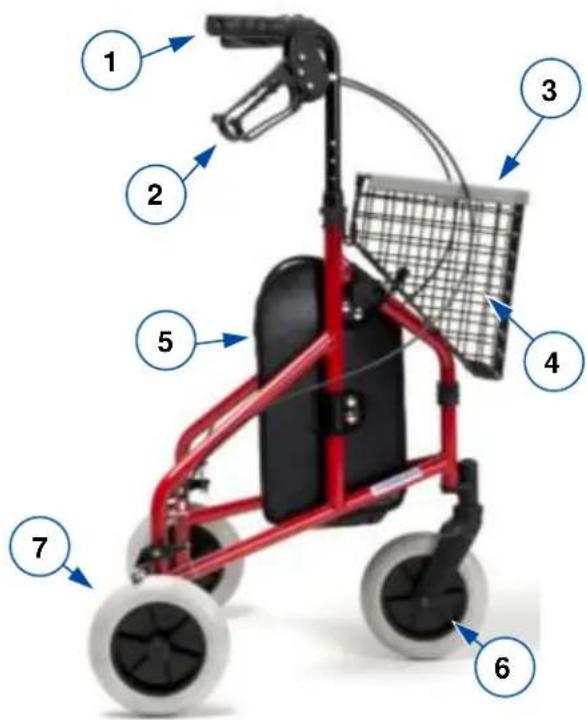

Figuur 1 Rollator onderdelen

1. Handgreep
2. Remhendel
3. Plastic tablet
4. Mandje
5. Opbergzak
6. Voorwiel
7. Achterwiel

3 Voor gebruik

3.1 Bij levering

Pak uw product uit en verifieer of de levering compleet is. Volgende onderdelen zijn bij de levering ingesloten:

• Basisframe met 3 wielen;
• In hoogte verstelbare handgrepen met remmen;
• Mandje;
• Plastic tablet;
• Opbergzak;
• Handleiding.

Controleer de zending zorgvuldig op transportschade. Wanneer blijkt dat uw product een defect vertoont, neem dan contact op met de transporteur.

3.2 Bedoeld gebruik

VOORZICHTIG

Kans op vallen

De rollator is bedoeld ter ondersteuning van de beenfunctie tijdens het lopen. Gebruik uw rollator niet indien u andere fysieke beperkingen heeft waardoor het gebruik van de rollator onveilig wordt, zoals een zwakke arm, evenwichtsstoornis, ...

De rollator is uitsluitend ontworpen en geproduceerd om als loophulp, voor één persoon met een maximaal gewicht van 125 kg, te dienen.

Door met de bovenste ledematen of de romp op de rollator te steunen of deze te verschuiven, compenseert de rollator de verminderde belastbaarheid of de kracht van de onderste ledematen. Bovendien zorgt deze voor een betere steun en veiligheid bij het gaan.

De rollator kan zowel binnen als buiten gebruikt worden.

Hij is niet bedoeld voor het vervoer van goederen en/of meer personen dan de gebruiker.

Hij mag alleen worden gebruikt op een vlakke ondergrond waarbij alle wielen de grond raken. Gebruik de rollator niet op een rotsachtig, hobbelig of zanderig terrein of op plaatsen met een steile helling. Dan kan de

rollator instabiel worden. Ga tijdens het lopen altijd via vlakke, stabiele ondergronden en afgeschuinde stoep-randen.

Raadpleeg ook de technische details en begrenzingen van uw rollator in §7.

3.3 Veiligheidsinstructies

VOORZICHTIG

Kans op letsel

Lees en volg de instructies in deze handleiding. Anders kan u gekwetst raken of raakt uw rollator mogelijk beschadigd.

• Let erop dat er geen stenen of ander objecten de rollator wielen blokkeren.
• Zorg ervoor dat beide parkeerremmen aan staan, voordat u de rollator gebruikt als hulp om recht te staan. Zodra u comfortabel en stabiel staat, kunt u de parkeerremmen vrijzetten.
• Hou beide handen op de handgrepen tijdens het vooruit stappen.
• Hou er rekening mee dat bepaalde delen van uw rollator erg warm of koud kunnen worden ten gevolge van de omgevingstemperatuur, zonnestralen, verwarmingstoestellen, enz. Wees dus voorzichtig bij het aanraken.
• Verifieer voor elk gebruik of de hoogteverstellingen goed vast staan, zie §4.
• Hou de handgrepen niet met natte handen vast. Als u dit wel doet kunt u uw evenwicht verliezen.
• Begeef u met uw rollator niet op de rijweg. Blijf op het voetpad.
• Volg de instructies voor reiniging en controles. De fabrikant is niet aansprakelijk voor schade die het gevolg is van verkeerde inspecties/ onderhoud.

3.4 Symbolen op de rollator

i De identificatieplaat bevindt zich rechts onderaan, aan de binnenkant van het basisframe

Maximale gebruikersgewicht in kg

Type aanduiding

3.5 Transport en opslag

Transport en opslag van de rollator moet gebeuren volgens de specificaties in §7. Bewaar de rollator droog.

Bescherm de rollator tegen roest en het binnendringen van vreemde stoffen (bijv. zout water, zeelucht, zand, stof) middels een degelijke afscherming of verpakking).

Zorg ervoor bij het opbergen dat er geen andere voorwerpen op of tegen de rollator liggen waardoor de rollator beschadigd kan worden.

4 Montage/Demontage en aanpassingen

4.1 Montage

4.1.1 De handgrepen monteren en aanpassen

1. Plaats de rollator op de wielen. zorg ervoor dat hij stabiel staat.

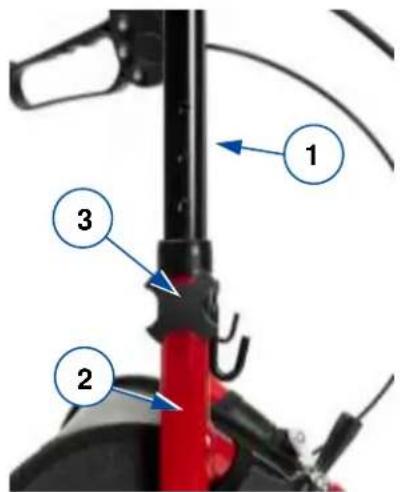

2. Plaats de handgreep (1) in het frame (2) en beweeg omhoog/omlaag tot de gewenste hoogte (100 mm, 5 posities).
3. Plaats de bout door de metalen beugel met haak, framebuis en handgreepbuis aan de binnenkant van het frame.
4. Plaats de afstandshouder en sterknop (3) en draai vast aan.
5. Herhaal voor de tweede handgreep. Zorg ervoor dat beide handgrepen op dezelfde hoogte werden ingesteld, en dat ze stevig werden vastgezet.

Om de handgrepen in hoogte aan te passen, verwijder de sterknop en bout en herhaal vanaf stap 2.

1 2 3

4.1.2 Opbergzak, mandje en tablet plaatsen

VOORZICHTIG

Kans op vallen, kantelen

Laad uw opbergzak, mandje of tablet niet te zwaar.

Het maximale laadvermogen van opbergzak, mand en tablet is opgenomen in §7.

Opbergzak

De opbergzak is bedoeld om aan de binnenkant van het onderframe bevestigd te worden.

1. Vouw de rollator open.

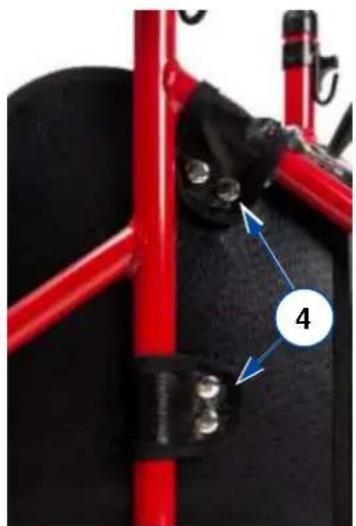

2. Bevestig de opbergzak aan de framebuizen met de acht drukknopen (4).

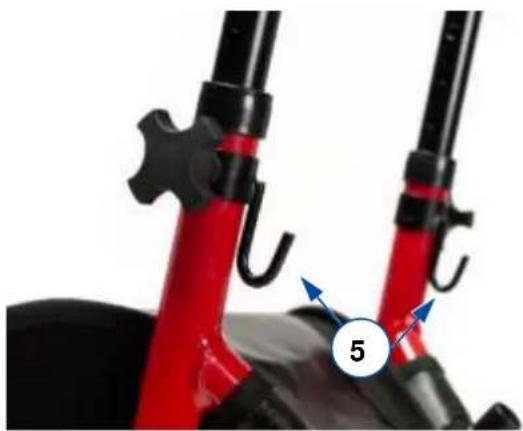

Plaats het mandje op de twee haken (5) onder de handgrepen. Zorg ervoor dat het mandje centraal bevestigd is om kantelen te voorkomen!

Plaats het tablet bovenop het mandje. Zorg ervoor dat het goed over de randen van het mandje past om vallen of kantelen te voorkomen.

4.2 Demontage

VOORZICHTIG

Kans op schade

Let op de positie van de remkabels en trek deze niet te hoog zodat de remkabel niet beschadigd raakt.

Het demonteren van de rollator gebeurt in omgekeerde volgorde van de montage beschreven in vorige sectie:

1. Verwijder het tablet en mandje.
2. Opbergzak: Open de drukknopen (4) en verwijder de zak.
3. Handgreep met remhendel (2x): Verwijder de sterknop (3) en bout en trek de handgreep uit het frame.

4.3 De remmen aanpassen

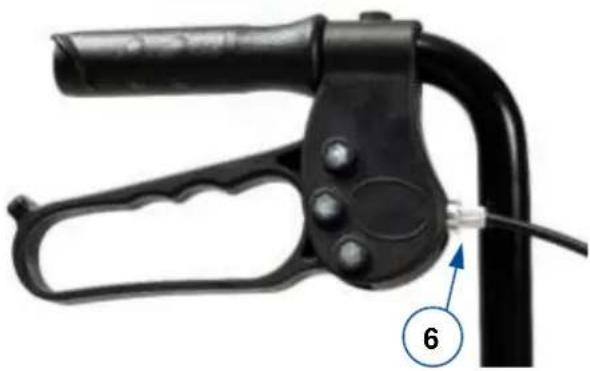

De remkracht kan aangepast worden door de schroef (6) aan de achterkant van de remhendel losser/vaster te draaien.

5 Uw rollator gebruiken

5.1 Remsysteem

VOORZICHTIG

Kans op vallen

Om uw veiligheid te garanderen dient u de werking van de remmen te controleren. De conditie van het remsysteem wordt beïnvloed door slijtage, de aanwezigheid van olie en andere vervuilende stoffen op de achterwielen en het remmechanisme.

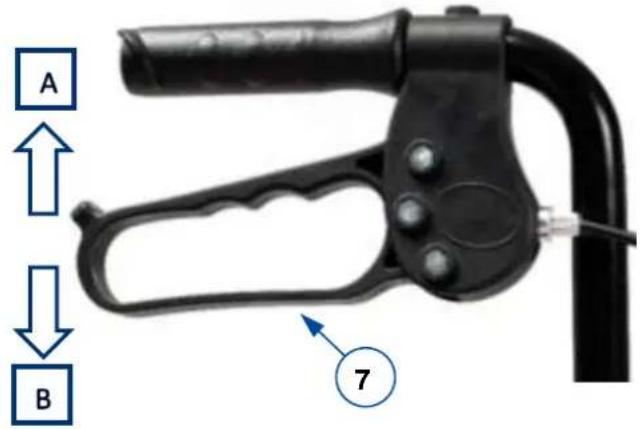

De rollator is voorzien van remmen, die door twee remhendels (7) bediend kunnen worden. De remhendels kunnen op twee manieren gebruikt worden: als standaard rem of als parkeerrem.

A B 7

VOORZICHTIG

Kans op schade

Duw de rollator niet te hard wanneer u de standaard rem gebruikt. Dit kan de remmen en wielen beschadingen.

• Om de standaard rem te gebruiken trekt u beide remhendels (7) tegelijkertijd omhoog [A], in een knijpbeweging. Om het remmen te stoppen, laat u de remhendels los.
• Om de parkeerrem te gebruiken, drukt u beide remhendels (7) naar beneden tot in vergrendelstand [B]. Gebruik altijd de beide parkeerremmen gelijktijdig. Om de parkeerstand te verlaten, trek beide remhendels tegelijk omhoog.

5.2 Openvouwen / dichtvouwen

VOORZICHTIG

Kans op beknelling

Hou uw vingers, riem en kleding uit de buurt van het vouwsysteem.

VOORZICHTIG

Kans op vallen

Verifieer dat de rollator volledig open staat en het frame geblokkeerd is.

5.2.1 Rollator openvouwen

1. Plaats de rollator met alle wielen op de grond en houd de framebuizen vast.
2. Trek de handgrepen uit elkaar, en duw het vouwmechanisme (8) zo ver mogelijk naar voor met de knop (9). Vermijd dat uw vingers gekneld komen te zitten tussen het mechanisme!
3. Plaats opbergzak, mandje en tablet.

8 9

5.2.2 De rollator dichtvouwen

1. Verwijder het tablet en mandje.
2. Ga achter de rollator staan.
3. Maak de opbergzak leeg.
4. Trek de knop (9) van het vouwmechanisme (8) naar achter om het frame gedeeltelijk te sluiten.
5. Sluit het frame volledig door de handgrepen samen te drukken.

6 Onderhoud

Regelmatig onderhoud zorgt ervoor dat uw rollator in een perfect werkende staa blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com.

6.1 Reinigen

Gebruik een zachte, vochtige doek en lauwwarm water met een milde zeep om de rollator schoon te maken. Vermijd dat onderdelen doorweekt raken.

Gebruik geen schoonmaakmiddelen die schuren.

6.2 Desinfectering

VOORZICHTIG

Kans op schade

Desinfectie mag enkel gebeuren door opgeleide personen. Neem hiervoor contact op met uw vakhandelaar.

6.3 Inspectie / Onderhoud / Reparatie

De levensduur van uw rollator wordt beïnvloed door zijn gebruik, opslag, onderhoud, service en reiniging.

Voordat u met uw rollator op pad gaat, moet deze nagekeken worden op volgende punten:

• Volledigheid.
  • Vouwmechanisme: goed werkend.
• Bouten en moeren: zitten goed vast.
  • Remmen: goed werkend.
• Wielen (stabiliteit, spoor, bevestigingsschroeven).
  Indien uw wielen regelmatig in contact komen met draden, haren of andere vezels, kunnen deze geblokkeerd raken. Kijk daarom regelmatig uw wielen na of ze vrij kunnen roteren en of ze in een goede staat verkeren.
• Frame (vervormingen, stabiliteit, verbindingen).
• Handgrepen (veilige blokkering van de hoogteverstelling, goede steun van de handgrepen).
  • Opbergzak (slijtage of beschadigingen).

Uw rollator is vervaardigd uit aluminium en kunststof onderdelen. De onderhouds-

frequentie hangt af van de frequentie en intensiteit van gebruik. Raadpleeg uw vakhandelaar om tot een overeenstemming betreffende de onderhoudsfrequentie te komen.

Reparaties en vervangingen mogen enkel door opgeleide personen gebeuren en enkel met originele vervangonderdelen van Vermeiren. Aarzel niet om de service die door uw vakhandelaar aangeboden wordt, te gebruiken. Hij/Zij zal u graag helpen met betrekking tot service en reparaties.

6.4 Beëindiging van gebruik

Aan het eind van de levensduur dient u uw rollator af te voeren volgens de lokale milieuwetgeving. U kunt best de rollator demonteren om transport van recyclebare materialen te vergemakkelijken.

7 Technische specificaties

Onderstaande technische gegevens zijn enkel geldig voor deze rollator, met standaard instellingen en optimale omgevingscondities. Houd bij gebruik rekening met deze details.

Brand	Vermeiren
Type	Rollator
Model	201 Delta

Description	Dimensions
Max. gewicht van gebruiker	125 kg
Maximaal vulgewicht van opbergzak	5 kg
Totale lengte	576 mm
Gevouwen lengte	610 mm
Totale breedte	680 mm
Gevouwen breedte	270 mm
Totale hoogte	820-920 mm
Totale massa - zonder opbergzak, mandje en tablet	5,8 kg4,55 kg
Wieldiameter	190 mm
Remmen	Standaard remmen & parkeerremmen
Maximale helling voorwaarts	15°
Maximale helling achterwaarts	7°
Maximale helling zijwaarts	3,5°
Opslagtemperatuur	+5°C - +41°C
Opslag luchtvochtigheid	30% - 70%
We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie ± 15 mm / 1,5 kg / 1,5°
