BEDIENUNGSANLEITUNG 201 Delta Vermeiren

Hinweise für den Fachhändler

Diese Gebrauchsanweisung ist Bestand-teil des Produkts und ist bei jeder Produkts auszuhändigen.

Version: B, 2019-12

IT

Alle Rechte, auch an der Übersetzung, vorbehalten.

Kein Teil der Gebrauchsanweisung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung des Herausgebers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

1 Vorwort....1
2 Ihr Produkt 2
3 Vor der Benutzung 2
4 Montage/Demontage und Anpassungen....4
5 Benutzen des Rollators .... 5
6 Wartung....6
7 Technische Daten....7

1 Vorwort

Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Rollator!

Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Rollstuhls und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Rollator vertraut zu machen.

Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen.

Wichtiger Hinweis

Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen.

Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.

Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen.

Abbildungen des Produkts dienen zur Verdeutlichung der Anweisungen in diesem

Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

Verfügbare Informationen

Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der in diesem Handbuch beschriebenen Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen.

Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software“) vorlesen lassen.

DE

2 Ihr Produkt

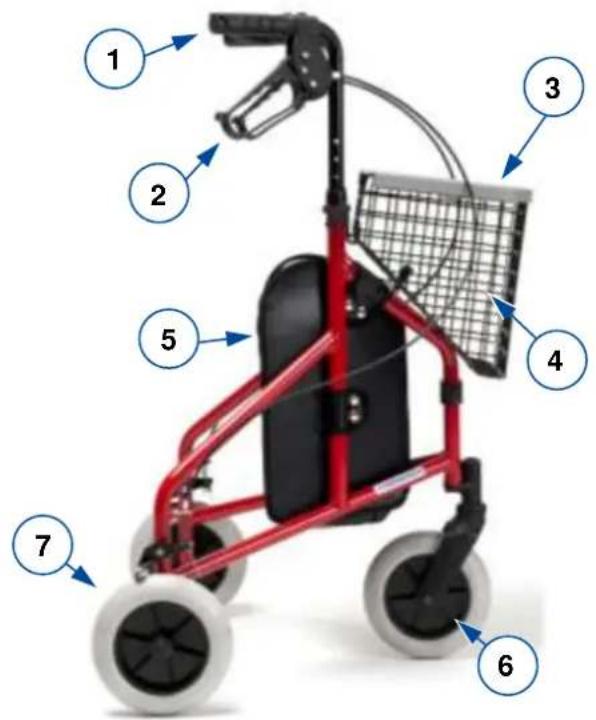

Abbildung 1 Einzelteile des Rollators

1. Handgriff
2. Bremshebel
3. Tablett
4. Korb
5. Einkaufstasche
6. Vorderrad
7. Hinterrad

3 Vor der Benutzung

3.1 Bei Lieferung

Packen Sie Ihr Produkt aus und kontrollieren Sie, ob die Lieferung vollständig ist. Die folgenden Teile sind im Lieferumfang enthalten:

• Rollator mit 3 Rädern
• Höhenverstellbare Griffe mit Bremse
• Einkaufstasche
  • Tablett aus Plastik
• Korb
• Handbuch.

Prüfen Sie die Sendung sorgfältig auf Transportschäden. Sollten Sie nach der Auslieferung Schäden feststellen, wenden Sie sich an den Frachtführer.

3.2 Bestimmungsgemäße Verwendung

VORSICHT

Sturzrisiko

Der Rollator dient zur Unterstützung der Beinfunktion beim Gehen. Benutzen Sie Ihren Rollator nicht, wenn Sie andere körperliche Einschränkungen haben, durch die die Nutzung des Rollators unsicher wird, zum Beispiel bei geschwächter/eingeschränkter Armfunktion, Gleichgewichtsstörungen, usw.

Der Rollator ist ausschließlich als Gehhilfe für eine Person mit einem maximalen Gewicht von 125 kg vorgesehen.

Indem Sie sich mit den oberen Extremitäten oder dem Rumpf auf den Rollator stützen oder diesen verschieben, gleicht der Rollator die verminderte Belastbarkeit oder Leistungsfähigkeit der unteren Extremitäten aus. Außerdem sorgt er für eine bessere Unterstützung und Sicherheit beim Gehen.

Der Rollator kann sowohl in Räumen als auch im Freien verwendet werden.

Der Rollator ist nicht für den Transport von Gegenständen und/oder von mehr Personen als dem Benutzer vorgesehen.

Er darf nur auf einem ebenen Untergrund verwendet werden, bei dem alle Räder Bodenkontakt haben. Nutzen Sie den Rollator

nicht auf steinigen, holperigen oder sandigen Böden oder starkem Gefälle, da sonst Kippgefahr besteht. Führen Sie den Rollator beim Gehen immer über einen ebenen, stabilen Untergrund und abgesenkte Bordsteinkanten.

Sehen Sie sich auch die technischen Daten und die Grenzen Ihres Rollators in Abschnitt 7 an.

3.3 Sicherheitshin-weise

VORSICHT

Verletzungsgefahr

Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Rollator beschädigt werden könnte.

• Achten Sie darauf, dass sich keine Steine oder andere Gegenstände in den Laufflächen der Räder befinden und dadurch die Räder des Rollators blockieren.
• Achten Sie darauf, dass beide Feststellbremsen erst immer in die Parkposition gestellt werden, bevor Sie den Rollator als Hilfsmittel zum Aufstehen benutzen. Lösen Sie die Feststellbremsen erst, wenn Sie sicher stehen.
• Halten Sie beide Hände an den Handgriffen, wenn Sie vorwärts gehen.
• Beachten Sie, dass bestimmte Teile Ihres Rollators infolge der Umgebungstemperatur, Sonneneinstrahlung, Heizkörpern usw. sehr warm oder sehr kalt werden können. Seien Sie also vorsichtig beim Berühren.
• Überprüfen Sie vor jeder Nutzung, ob die Höheneinstellungen richtig fixiert sind, siehe Abschnitt 4.
• Fassen Sie die Handgriffe nicht mit nassen Händen an. Sie könnten abrutschen und den Halt verlieren.
• Begeben Sie sich mit Ihrem Rollator nicht in den fließenden Verkehr. Bleiben Sie auf dem Fußweg.
• Beachten Sie die Pflege- und Wartungshinweise. Bei Schäden aufgrund von mangelnder Wartung/ Pflege haftet der Hersteller nicht.

3.4 Symbole an dem Rollator

i Das Typenschild befindet sich rechts unten an der Innenseite des Rahmens.

Maximales Gewicht des Benutzers

Typbezeichnung

3.5 Versand und Aufbewahrung

Versand und Aufbewahrung des Rollators sollten gemäß den technischen Spezifikationen in §7 erfolgen. Achten Sie darauf, dass der Rollator an einem trockenen Ort aufbewahrt wird.

Schützen Sie den Rollator mit einer geeigneten Abdeckung oder Verpackung gegen Rost und das Eindringen von Fremdkörpern (z. B. Salzwasser, Seeluft, Sand und Staub).

Achten Sie beim Aufbewahren des Rollators darauf, dass keine anderen Gegenstände auf dem Rollator abgelegt oder daran gelehnt werden, weil der Rollator hierdurch beschädigt werden kann.

DE

4 Montage/Demontage und Anpassungen

4.1 Montage

4.1.1 Montage und Verstellung der Handgriffe

1. Stellen Sie den Rollator auf alle Räder. Achten Sie darauf, dass er stabil steht.
2. Setzen Sie den Handgriff (1) in den Rahmen (2) und schieben Sie ihn nach oben / unten, bis die gewünschte Höhe erreicht ist (Bereich von 100 mm, 5 Positionen).
3. An der Innenseite des Rahmens, setzen Sie den Bolzen mit dem Haken, dem Rahmenrohr und dem Griffrohr durch die Metallklammer.
4. Platzieren Sie das Distanzstück und die Schraube (3) und ziehen Sie sie fest an.
5. Wiederholen Sie dies für den zweiten Handgriff. Stellen Sie sicher, dass beide Handgriffe gut gesichert sind und dass sie auf die gleiche Höhe eingestellt sind.

4.1.2 Befestigen der Einkaufstasche, Korb und Tablett

VORSICHT

Sturz- und Kipprisiko

Beladen Sie die Einkaufstasche, Körbchen und Tablett nicht zu schwer.

Die maximale Zuladung der Einkaufstasche, Körbchen und Tablett ist in der Tabelle in Abschnitt 7 angegeben.

Einkaufstasche

Die Einkaufstasche wird auf der Innenseite des unteren Rahmens befestigt.

1. Falten Sie den Rollator aus.

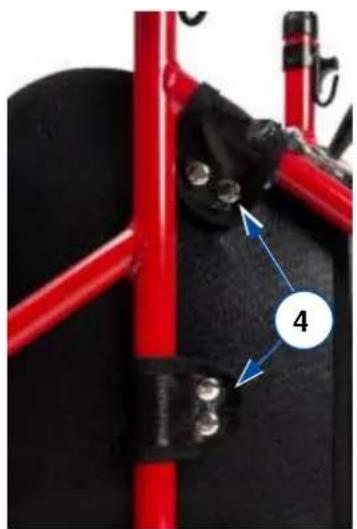

2. Befestigen Sie die Einkaufstasche mit den acht Druckknöpfen (4) an den Rahmenrohren.

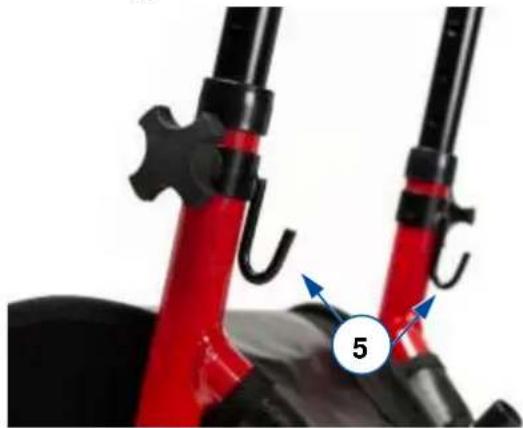

Befestigen Sie den Korb an den beiden Haken (5) unterhalb der Handgriffe. Stellen Sie sicher, dass der Korb mittig montiert ist, um ein Umkippen zu vermeiden!

Stellen Sie das Tablett oben auf den Metallkorb. Stellen Sie sicher, dass es gut über die Korbfelgen passt, um ein Umfallen oder Umkippen zu vermeiden.

4.2 Auseinanderbauen

Gefahr von Schäden

Achten Sie auf die Position der Bremskabel und ziehen Sie nicht die Handgriffe zu hoch Schäden, damit die Bremskabel nicht beschädigt werden.

Zum Auseinanderbauen des Rollators führen Sie die in dem vorhergehenden Abschnitt beschriebenen Schritte in umgekehrter Reihenfolge durch:

1. Entfernen sie das Körbchen und das Tablett
2. Aufbewahrungstasche: Lösen Sie die Druckknöpfe (4) und nehmen Sie die Tasche ab.
3. Handgriff mit Bremshebel (2x): Entfernen sie die Schraube (3) und den Bolzen, und ziehen Sie den Handgriff aus dem Rahmen heraus.

4.3 Einstellen der Bremsen

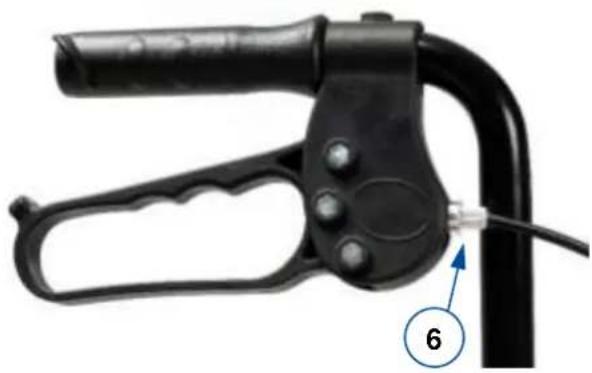

Die Bremskraft kann durch Lösen / Anziehen der Schraube (6) auf der Rückseite des Bremshebels eingestellt werden.

5 Benutzen des Rollators

5.1 Bremssystem

Sturzrisiko

Der Zustand des Bremssystems kann durch Verschleiß, die Anwesenheit von Öl und anderen Verunreinigungen an den Hinterrädern und dem Bremsmechanismus beeinträchtigt werden. Um Ihre Sicherheit zu gewährleisten, sollten Sie die Funktion der Bremsen vor jeder Nutzung kontrollieren.

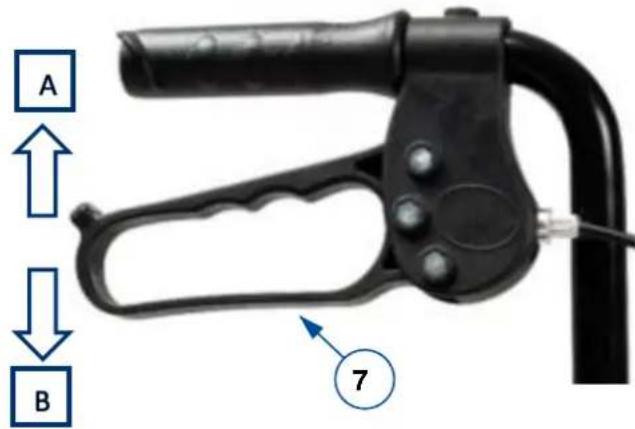

Der Rollator ist mit Bremsen ausgestattet, die mit zwei Bremshebeln (7) betätigt werden, siehe nächste Abbildung. Die Bremshebel können auf zwei Arten genutzt werden: als normale Bremse (Betriebsbremse) und als Feststellbremse (Parkbremse).

A B 7

VORSICHT Beschädigungsgefahr

Schieben Sie den Rollator nicht zu stark, wenn Sie die Betriebsbremse betätigen. Hierdurch könnten die Reifen oder Bremsen beschädigt werden.

• Um die normale Bremse zu benutzen, ziehen Sie beide Bremshebel (7) gleichzeitig in einer zusammendrückenden Bewegung nach oben [A]. Um den Bremsvorgang zu beenden, lassen Sie die Bremshebel los.
• Um die Feststellbremse zu aktivieren, drücken Sie beide Bremshebel (7) nach unten in die Einraststellung [B]. Aktivieren Sie immer beide Feststellbremsen gleichzeitig. Zum Lösen der Feststellbremsen ziehen Sie beide Bremshebel gleichzeitig nach oben.

DE

5.2 Auffalten / Zusammenfalten

VORSICHT

Klemmgefahr

Achten Sie darauf, dass Sie nicht mit Ihren Fingern, Ihrem Gürtel oder Ihrer Kleidung in den Faltmechanismus gelangen.

VORSICHT

Sturzrisiko

Überprüfen Sie, dass der Rollator vollständig aufgefaltet ist und der Rahmen arretiert ist.

5.2.1 Auffalten des Rollators

1. Stellen Sie den Rollator mit den Rädern auf den Boden und halten Sie dabei Rahmenrohre fest.

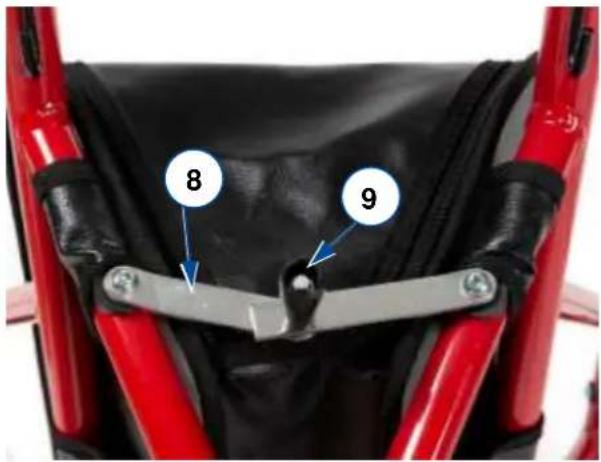

2. Ziehen Sie die Handgriffe auseinander und drücken Sie den Faltmechanismus (8) so weit wie möglich nach vorne unter Benutzung des Knopfes (9). Achten Sie darauf, dass Sie sich Ihre Finger nicht in dem Mechanismus einklemmen!
3. Montieren Sie den Korb, die Tasche und das Tablett.

8 9

5.2.2 Zusammenfalten des Rollators

1. Entfernen sie den Korb und das Tablett
2. Stellen Sie sich hinter den Rollator.
3. Leeren Sie die Aufbewahrungstasche.
4. Ziehen Sie den Knopf (9) vom Faltmechanismus (8) zurück, um den Rahmen etwas zu schließen.
5. Schließen Sie den Rahmen vollständig, indem Sie die Handgriffe aufeinander zu drücken.

6 Wartung

Durch eine regelmäßige Pflege wird Ihr Rollator in einem einwandfreiem Zustand bleiben. Hinweise zur Wartung entnehmen Sie bitte der Website von Vermeiren: www.vermeiren.com.

6.1 Reinigung

Verwenden Sie zum Reinigen des Rollators ein weiches, feuchtes Tuch und lauwarmes Wasser mit einer milden Seifenlösung. Vermeiden Sie eine Durchnässung der Teile. Verwenden Sie keine scheuernden Reinigungsmittel.

6.2 Desinfektion

VORSICHT

Beschädigungsgefahr

Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler.

6.3 Inspektion / Wartung / Reparatur

Die Lebensdauer Ihres Rollators hängt von der Art der Nutzung, der Einlagerung, der Pflege, Wartung und Reinigung ab.

Bevor Sie Ihren Rollator wieder nutzen, muss dieser auf die folgenden Punkte kontrolliert werden:

• Vollständigkeit.
- Funktion des Faltmechanismus: funktioniert gut.
• Schrauben und Muttern: fest angezogen.
• Bremsen: funktionieren gut.
- Räder (Stabilität, Spur, Befestigungsschrauben). Wenn die Räder regelmäßig mit Drähten, Haaren oder anderen Fasern in Kontakt kommen, können sie hierdurch blockiert werden. Kontrollieren Sie daher regelmäßig, ob sich die Räder leichtgängig drehen lassen und in gutem Zustand befinden.
- Rahmen (Verformung, Standsicherheit, Verschraubungen).
- Handgriff (sichere Arretierung der Höhenverstellung, sicherer Halt der Handgriffe).

- Aufbewahrungstasche (Verschleiß oder Beschädigung).

Der Rollator besteht aus Aluminium und Kunststoffkomponenten. Die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Beraten Sie sich bezüglich der geeigneten Wartungshäufigkeit mit Ihrem Fachhändler.

Reparaturen und Erneuerungen dürfen nur von geschultem Personal und mit Original-Ersatzteilen von Vermeiren durchgeführt werden. Fühlen Sie sich frei, den von Ihrem Fachhändler angebotenen Service zu nutzen. Er wird Ihnen gerne in Bezug auf Service und Reparaturen behilflich sein.

6.4 Entsorgung

Am Ende seiner Lebensdauer muss der Rollator in Übereinstimmung mit den örtlichen Umweltgesetzen entsorgt werden. Am besten demontieren Sie den Rollator, um den Transport von wiederverwertbaren Materialien zu erleichtern.

7 Technische Daten

Die nachstehenden technischen Daten gelten für diesen Rollator nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Daten bei der Benutzung.

Hersteller Typ	Vermeiren Rollator
Modell	201 Delta

Beschreibung	Abmessungen
Maximales Gewicht des Benutzers	125 kg
Maximale Zuladung der Aufbewahrungstasche	5 kg
Gesamtlänge	576 mm
Länge zusammengefaltet	610 mm
Gesamtbreite	680 mm
Breite zusammengefaltet	270 mm
Gesamthöhe	820-920 mm
Gesamtgewicht - ohne Tasche, Korb und Tablett	5,8 kg4,55 kg
Durchmesser Räder	190 mm
Bremsen	Betriebsbremse und Feststellbremse
Maximale Neigung nach vorne	15°
Maximale Neigung rückwärts	7°
Maximale Neigung seitwärts	3,5°
Temperaturbereich für Lagerung:	+5°C - +41°C
Benutzungsfeuchte	30% - 70%
Technische Änderungen behalten wir uns vor. Messtoleranz von ± 15 mm / 1,5 kg / 1,5 °
