NÁVOD K OBSLUZE 201 Delta Vermeiren

Pokyny pro specializovaného prodejce

Tento návod k obsluze je součástí dodávky a musí být součástí každého prodaného produktu.

Verze: A, 2019-12

Všechna práva vyhrazena, včetně překladu.

Šíření jakékoliv části tohoto katalogu jakýmkoliv způsobem (tisk, kopie, mikrofilm nebo jiný způsob) bez písemného souhlasu vydavatele, nebo zpracování, duplikace či distribuce prostřednictvím elektronických systémů je zakázáno.

Content

Content .... 1

1 Předmluva 1
2 Tento výrobek 2
3 Před použitím 2
4 Sestavení/rozložení a nastavení 4
5 Použití chodítka 5
6 Údržba 6
7 Technické specifikace 7

1 Předmluva

Blahopřejeme! Nyní jste vlastníkem chodítka Vermeiren!

Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto chodítka.

Máte-li po přečtení tohoto návodu nějaké dotazy, obrat'te se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Záruka tohoto výrobku je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi informací z tohoto návodu vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

2 Tento výrobek

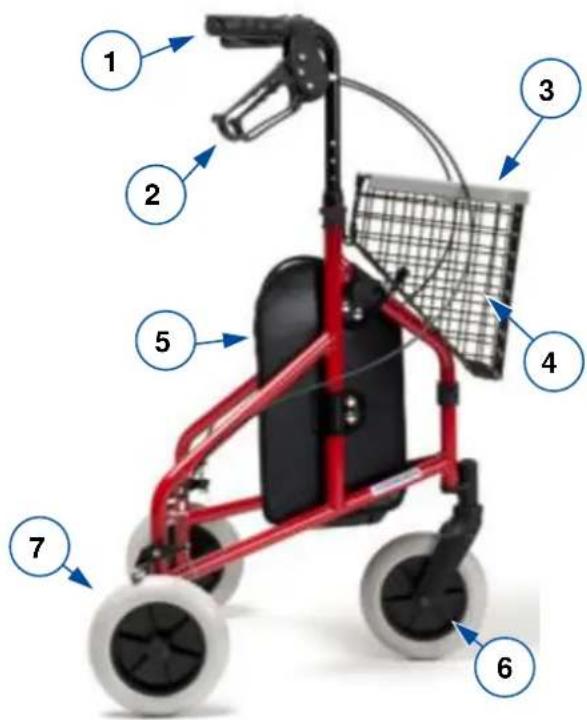

Obr 1: Součásti chodítka

1. rukojet'
2. brzdová páčka
3. plastový podnos
4. nákupní košík
5. úložná taška
6. prední kolo
7. zadní kolo

3 Před použitím

3.1 Při dodávce

Rozbalte výrobek a ověřte, zda jde o kompletní dodávku. Musí obsahovat následující položky:

• rolovací rám se 3 koly;
- výškově nastavitelné rukojeti s brzdami;
- nákupní košík;
- plastový podnos;
• taška;
- návod.

Ověřte, že výrobek není poškozen přepravou. Zjistíte-li při dodávce jakékoli škody, obrat'te se na dopravce.

3.2 Určené použití

POZOR

Nebezpečí pádu

Chodítko je určeno jako podpora funkce nohou při chůzi. Nepoužívejte chodítko, máte-li jiná fyzická omezení, jež mohou způsobit jeho nebezpečné použití, jako jsou slabé ruce, poruchy rovnováhy apod.

Chodítko je navrženo a vyrobeno výhradně k použití jako pomůcka při chůzi pro jednu osobu o maximální váze 125 kg.

Chodítko kompenzuje absenci přiměřené podpory nohou tím, že se osoba opírá o chodítko či pohybuje s ním pomocí horních končetin nebo hrudníku. Chodítko poskytuje lepší stabilitu, podporu a bezpečnost při chůzi.

Chodítko lze používat doma i venku.

Není určeno pro přepravu zboží anebo více lidí než jednoho uživatele.

Smí se používat pouze na povrchu, kde se všechna kola dotýkají země. Chodítko nepoužívejte na skalnatém, nerovném či písčitém povrchu nebo na strmým místech. Chodítko může být nestabilní. Pro chůzi s chodítkem hledejte rovné stabilní plochy a zkosené obrubníky.

Ověřte si všechny technické detaily a omezení chodítka v odst. 7.

3.3 Bezpečnostní pokyny

POZOR

Riziko zranění

Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození chodítka.

• Ověřte, zda kamínky či jiné předměty neblokují kola chodítka.
• Než použijete chodítko jako pomůcku k postavení se ujistěte, že jsou obě brzdové páčky v režimu parkování. Jakmile se pohodlně a stabilně postavíte, můžete parkovací brzdy odblokovat.
• Během chůze mějte obě ruce stále na rukojetích.
• Mějte na paměti, že některé části chodítka mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření, topných těles atd. Při dotýkání budťe opatrní.
• Před každým použitím ověřte, zda jsou nastavení výšek řádně zajištěna, viz odst.4.
• Nedržte se rukojetí mokrýma rukama. Jinak může dojít k uklouznutí úchopu a ztrátě vaší rovnováhy.
• Nechod'te s chodítkem v silničním provozu. Vždy chod'te jen po chodníku.
• Dodržujte pokyny pro servis a péči o chodítko. Výrobce neodpovídá za škody způsobené nesprávným servisem / péčí o výrobek.

3.4 Symboly na chodítku

i Identifikační štítek se nachází v pravo dole na vnitřní straně základního rámu

Maximální váha uživatele v kg

Typové označení

3.5 Přeprava a skladování

Při přepravě a skladování chodítka postupujte podle technických specifikací v odst. 7. Zajistěte, že bude chodítko skladováno v suchu.

Proved'te dostatečné zakrytí či zabalení, abyste chránili chodítko před korozí a cizími

látkami (jako jsou slaná voda, mořský vzduch, písek a prach).

Aby se chodítko nepoškodilo, ověřte, že na něm nejsou skladovány ani o něj opřeny žádné předměty.

4 Sestavení/rozložení a nastavení

4.1 Sestavení

4.1.1 Montáž i nastavení výšky rukojetí

1. Chodítko postavte na všechna kola. Zkontrolujte, že stojí stabilně.
2. Vložte rukojeť (1) do rámu (2), a posunujte nahoru / dolů, dokud nedosáhnete požadované výšky (rozsah 100 mm, 5 pozic).
3. Vložte šroub skrz kovovou konzoli s háčkem, rámovou trubku a trubku držadla na vnitřní straně základního rámu.
4. Vložte rozpěrku a hvězdicový knoflík (3) a pevně je utáhněte.
5. Opakujte s druhou rukojetí. Zkontrolujte, že jsou obě rukojeti správně zajištěny a že jsou nastaveny na stejnou výšku.

Chcete-li nastavit rukojeti, odstraňte hvězdicový knoflík a šroub a opakujte postup od kroku 2.

1 2 3

4.1.2 Montáž úložné tašky, nákupního košíku a podnosz

POZOR

Nebezpečí pádu, převrácení

Úložnou tašku, nákupní košík a podnos nepřeplňujte.

Maximální nosnost úložné tašky, nákupního košíku a podnosu naleznete v tabulce odst. 7.

Úložná taška

Úložná taška je určena k upevnění na vnitřní straně spodního rámu.

1. Vyklopte choditko.

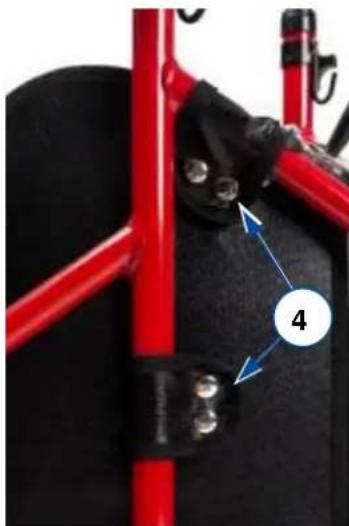

2. Pomocí osmi úchytek (4) připevněte úložnou tašku na trubky rámu.

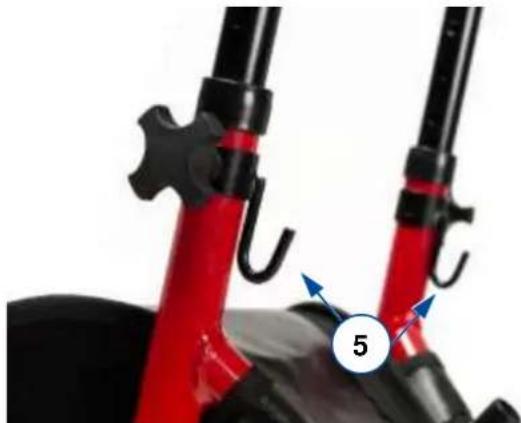

Nasad'te koš na dva háčky (5) pod rukojeti. Ujistěte se, že byl koš namontován rovnoměrně, aby nedošlo k převrácení!

Umístěte podnos na horní část kovového koše. Ujistěte se, že dobře zapadá přes okraje koše, aby nedošlo k pádu nebo převrácení.

4.2 Rozložení

POZOR

Nebezpečí poškození

Věnujte pozornost poloze brzdových kabelů a nevytahujte rukojeti příliš vysoko, aby nedošlo k poškození brzdových kabelů.

Věnujte pozornost poloze brzdových kabelů a nevytahujte rukojeti příliš vysoko, aby nedošlo k poškození brzdových kabelů:

1. Odstraňte podnos a nákupní košík.
2. Úložná taška: Rozdělejte úchytky (4) a vyjměte tašku.
3. Rukojeť s pákou brzdy (2x): Odmontujte hvězdicový knoflík (3) a šroub a vytáhněte rukojeť z rámu.

4.3 Seřízení brzd

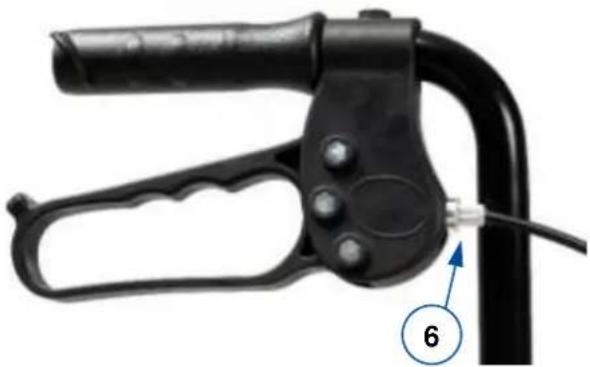

Sílu brzd lze seřizovat povolováním/utahováním šroubu (6) na zadní straně brzdové páky.

Pro zajištění bezpečnosti zkontrolujte funkci brzd. Stav brzdového systému ovlivňuje opotřebení, olej a jiné znečištění zadních kol a brzdného mechanismu.

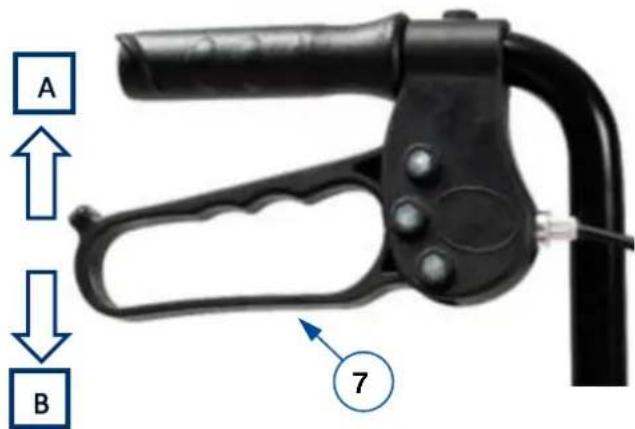

Chodítko je vybaveno brzdami ovládanými dvěma brzdovými páčkami (7). Brzdové páčky lze používat ve dvou brzdných režimech: jízdní brzdy a parkovací brzdy.

A B 7

POZOR

Nebezpečí poškození

Při použití jízdních brzd na chodítko příliš netlačte. Jinak dojde k poškození pneumatik či brzd.

• Chcete-li použít jízdní brzdy, vytáhněte obě brzdové páčky (7) zároveň nahoru [A] mačkavým pohybem. Pro ukončení brždění uvolněte brzdové páčky.
• Chcete-li použít parkovací brzdy, stiskněte obě brzdové páčky (7) dolů do zamknuté polohy [B]. Vždy použijte obě parkovací brzdy současně. Pro ukončení režimu parkování vytáhněte obě brzdové páčky zároveň nahoru.

5.2 Rozložení/složení

POZOR

Nebezpečí skřípnutí

Mějte prsty, přezku a oděv vždy mimo skládací mechanismus.

POZOR

Nebezpečí pádu

Zkontrolujte, zda je chodítko zcela rozevřeno a jeho rám uzamknut.

5.2.1 Rozložení chodítka

1. Chodítko postavte na zem na všechna kola a současně držte trubky rámu.

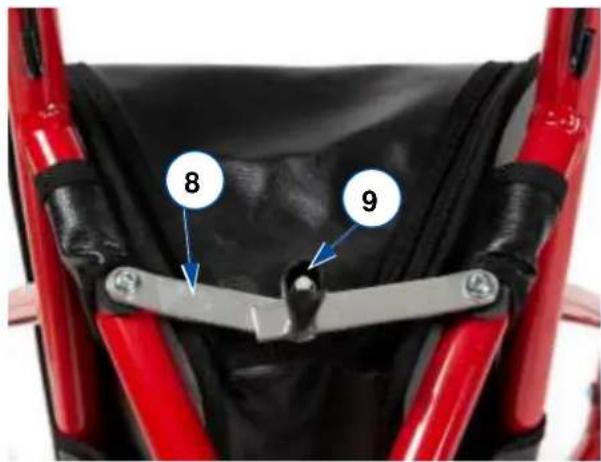

2. Vytáhněte rukojeti a co nejvíc zatlačte na tyče sklápěcího mechanismu (8) dopředu pomocí knoflíku (9). Dávejte pozor, aby se vám do mechanismu nezachytily prsty!
3. Namontujte odkládací taška, koš a podnos.

8 9

5.2.2 Složení chodítka

1. Odstraňte podnos a nákupní košík.
2. Postavte se za chodítko.
3. Vyprázdněte úložnou tašku.
4. Vytažením knoflíku (9) sklopného mechanismu (8) dozadu nahoru rám trochu zavřete.
5. Sevřením rukojetí k sobě rám zcela zavřete.

6 Údržba

Pravidelná péče zajistí, že bude chodítko udržováno v dokonale

i funkčním stavu. Viz webových stránkách společnosti Vermeiren: www.vermeiren.com.

6.1 Čištění

K čištění chodítka použijte měkký vlhký hadřík a vlažnou vodu s jemným mýdlem. Vyhněte se máčení.

K čištění nepoužívejte abrazivní čisticí prostředky.

6.2 Dezinfekce

POZOR

Nebezpečí poškození

Dezinfekci smějí provádět pouze vyškolené osoby. Porad'te se s odborným prodejcem.

6.3 Kontrola / servis / opravy

Životnost chodítka je ovlivněna jeho používáním, skladováním, údržbou, servisem a čištěním.

Před opětovným použitím chodítka je třeba zkontrolovat následující body:

• Kompletnost.
• Skládací mechanismus: správná funkčnost.
• Pravidelné utažení šroubů a matic: pevně dotažené.

V případě pravidelného kontaktu s drátky, vlasy či jinými nečistotami se mohou kola zablokovat. Pravidelně kontrolujte, zda se kola volně otáčejí a zda jsou v dobrém stavu.

• Rám (deformace, stabilita, připojení).

- Rukojeť (bezpečné zamknutí systému nastavení výšky, dobrá podpěra rukojetí).

- Úložná taška (opotřebení či poškození).

Váše chodítko je vyrobeno z hliníkových a plastových součástí. Servisní intervaly závisejí na intenzitě a frekvenci používání.

Porad'te se s odborným prodejcem a dohodněte vhodné servisní intervaly.

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren. Využívejte služby nabízené vaším specializovaným prodejcem. Bude velmi rád, když vám pomůže s jakýmkoli servisem a opravami.

6.4 Likvidace

Po skončení životnosti musí být chodítko zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání chodítka pro usnadnění přepravy recyklovatelných součástí.

7 Technické specifikace

Níže uvedené technické údaje platí pouze pro toto chodítko, při standardním nastavení a za optimálních okolních podmínek. Při použití na to berte ohled.

Výrobce	Vermeiren
Typ	Chodítko
Model	201 Delta

CS

Popis	Rozměry
Maximální váha uživatele	125 kg
Maximální váha obsahu tašky	5 kg
Celková délka	576 mm
Délka ve složeném stavu	610 mm
Celková šířka	680 mm
Šířka ve složeném stavu	270 mm
Celková výška	820-920 mm
Celková hmotnost - bez tašky, košíku a podnosu	5,8 kg4,55 kg
Kola	190 mm
Brzdy	Jízdní a parkovací brzdy
Max. náklon dopředu	15°
Max. náklon dozadu	7°
Max. náklon do strany	3,5°
Skladovací teplota	+5°C - +41°C
Vlhkost při skladování	30% - 70%
Vyhrazujeme si právo na zavádění technických změn. Tolerance měření +/- 15 mm / 1,5 kg / 1,5°.
