NÁVOD K OBSLUZE Eco-Light II Vermeiren

1. Tento výrobek 121

2. Před použitím 122

2.1. Určené použití a indikace 122
2.2. Bezpečnostní pokyny a příslušná rizika 123
2.3. Symboly na chodítku 124
2.4. Při dodávce 125
2.5. Přeprava a skladování 125

3. Montáž/demontáž a nastavení 126

3.1. Montáž 126
3.2. Nastavení výšek 127
3.3. Seřízení brzd 128

4. Použití chodítka 128

4.1. Brzdový systém 128
4.2. Složení a rozložení 129
4.3. Posazení, zvednutí se a chození 130

5. Údržba 131

5.1. Čištění 131
5.2. Dezinfekce 131
5.3. Kontrola / servis / opravy 132
5.4. Očekávaná životnost 132
5.5. Znovupoužití výrobku 133
5.6. Likvidace 133
5.7. Záruka 133

6. Technické údaje 134

Předmluva

Blahopřejeme! Nyní jste vlastníkem chodítka Vermeiren!

Děkujeme za vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto chodítka a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto chodítka.

Máte-li po přečtení tohoto návodu nějaké dotazy, obrat'te se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluzePro uživatele a odborného prodejce
	Servisní příručka pro chodítkaPro odborného prodejce
	Prohlášení o shodě (ES)

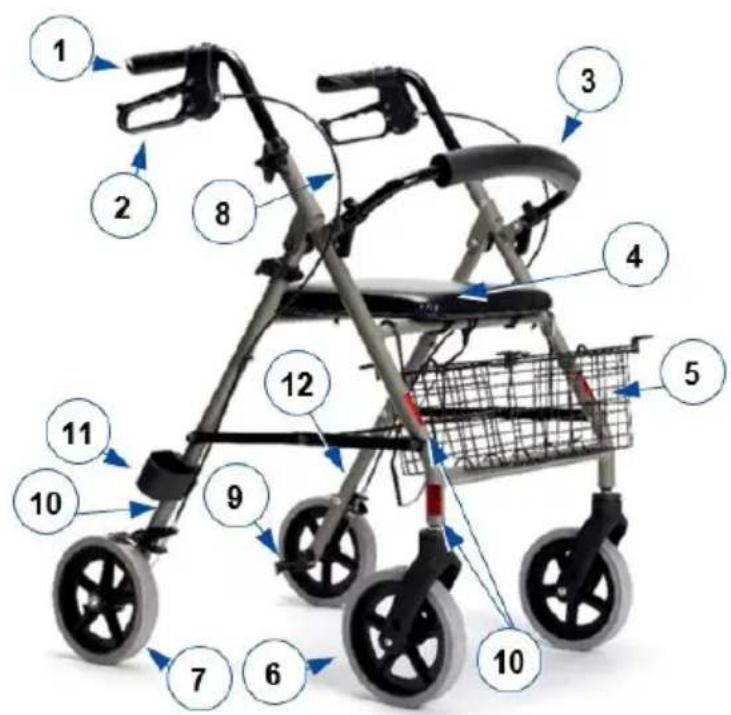

1. Tento výrobek

1. Madla
2. Brzdová páka
3. Zádová opěrka
4. Sedadlo
5. Košík
6. Přední kola
7. Zadní kola
8. Brzdový kabel
9. Zvedací páka
10. Reflektory

CS

1. Držák hůlky
2. Identifikační štítek

2. Před použitím

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.
• Indikace a kontraindikace: Chodítko je určeno jako podpora funkce nohou při chůzi a každodenních činnostech. Nepoužívejte chodítko, máte-li jiná fyzická omezení, jež mohou způsobit jeho nebezpečné použití, jako jsou slabé ruce, poruchy rovnováhy, zhoršené vidění, ztráta končetin apod.

- Chodítko je navrženo a vyrobeno výhradně k použití jako pomůcka při chůzi pro jednu osobu o maximální váze 120 kg.

- Chodítko kompenzuje absenci přiměřené podpory nohou tím, že se osoba opírá o chodítko či pohybuje s ním pomocí horních končetin nebo hrudníku. Chodítko poskytuje lepší stabilitu, podporu a bezpečnost při chůzi.

- Chodítko lze používat doma i venku.

- Není určeno pro přepravu zboží anebo více lidí než jednoho uživatele. Není také určen k použití jako přepravní pomůcka vsedě.

- Smí se používat pouze na povrchu, kde se všechna čtyři kola dotýkají země. Chodítko nepoužívejte na skalnatém, nerovném či písčitém povrchu nebo na strmým místech. Chodítko může být nestabilní. Pro chůzi s chodítkem hledejte rovné stabilní plochy a zkosené obrubníky.

- Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

- Ověřte si všechny technické detaily a omezení chodítka v odst 6..

2.2. Bezpečnostní pokyny a příslušná rizika

CS

POZOR

Riziko zranění

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak se můžete zranit nebo se váš výrobek může poškodit.

Při použití mějte na paměti následující obecná upozornění:

• Ověřte, zda kamínky či jiné předměty neblokují kola chodítka.
• Než použijete chodítko jako pomůcku k postavení se ujistěte, že jsou obě brzdové páčky v režimu parkování. Jakmile se pohodlně a stabilně postavíte, můžete parkovací brzdy odblokovat.
• Během chůze mějte obě ruce stále na rukojetích.
• Mějte na paměti, že některé části chodítka mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření, topných těles atd. Buděte opatrní při dotýkání.
• Před každým použitím ověřte, zda jsou nastavení výšek rádně zajištěna, viz odst. 3.2..
• Nedržte se rukojetí mokrýma rukama. Jinak může dojít k uklouznutí úchopu a ztrátě vaší rovnováhy.
• Nechod'te s chodítkem v silničním provozu. Chod'te vždy po chodníku.
• Dbejte na pokyny týkající se údržby a servisu. Výrobce neodpovídá za škody způsobené nesprávným servisem / péčí o výrobek.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

Mějte na paměti, že chodítko může rušit některé typy systémů proti krádeži v závislosti na použitém nastavení. To může způsobit spuštění alarmu v obchodu.

2.3. Symboly na chodítku

i Identifikační štítek se nachází na levé zadní noze na vnitřní straně rámu

	Max. hmotnost uživatele v kg
	Typové označení
	Katalogové číslo
	Sériové číslo
	Zdravotnické zařízení
	Výrobce
	Datum výroby
	Prohlášení o shodě
	Pozor: důležité informace
	Doporučení prostudovat příručku
	Nepoužívejte jako přepravní pomůcku v sedě.

2.4. Při dodávce

CS

Rozbalte výrobek a ověřte, zda jde o kompletní dodávku. Musí obsahovat následující položky:

• Základní rám se sedadlem, 4 kola, opěradlo;
• Rukojeti s brzdami
• Košík
  • Návod

Ověřte, zda výrobek nebyl poškozen přepravou. Zjistíte-li po dodání jakékoli škody, obraťte se na dopravce.

2.5. Přeprava a skladování

Při přepravě a skladování chodítka postupujte podle technických specifikací v odst. 6.. Ověřte, že bude chodítko skladováno v suchu.

Chodítko dostatečně zakryjte pro ochranu před korozí a cizími tělesy (např. slaná voda, mořský vzduch, písek, prach).

Aby se chodítko nepoškodilo, ověřte, že na něm nejsou skladovány ani o něj opřeny žádné předměty.

Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obrat'te na svého specializovaného prodejce.

3. Montáž/demontáž a nastavení

3.1. Montáž

1. Nasuňte tlačná madla v přední části rámu.
2. Je-li to nutné, seřid'te brzdová lanka.
3. Nastavte výšku tlačných madel na potřebnou hodnotu (viz odst. 3.2.).

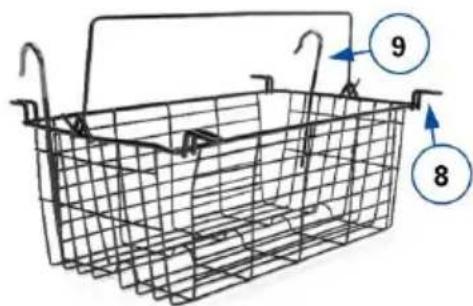

3.1.1. Montáž košik

POZOR

Riziko pádu nebo překlopení

- Nepřetěžujte nákupní košík.

9 8

Maximální nosnost úložné tašky naleznete v tabulce odst. 6..

Nákupní košík lze namontovat dvěma způsoby:

- Pod sedadlo umístěte 4 svorky (8) na vodorovné trubky, na kterých spočívá sedadlo.

- Dopředu, položením koše na spodní vodorovnou trubici a namontováním 2 velkých háčků (9) na horní vodorovnou trubku.

3.2. Nastavení výšek

POZOR

Riziko pádu nebo překlopení

• Před použitím chodítka madla pevně utáhněte.
• Nepřekračujte minimální nebo maximální rozsah vyznačený na podpěře rukojeti. Váš chodítko již nebude stabilní.

POZOR

Riziko poškození

- Nevytahujte rukojeti příliš vysoko, aby nedošlo k poškození brzdového kabelu.

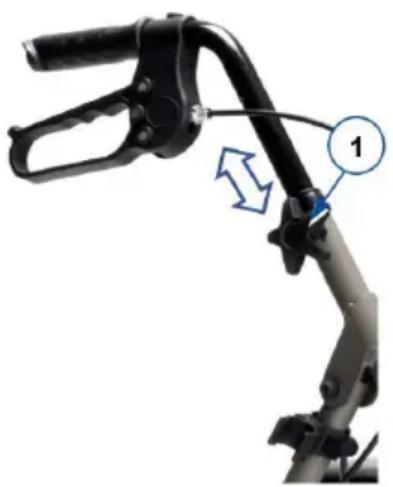

U chodítka můžete nastavovat výšku seřízením rukojetí:

1. Uved'te chodítko do parkovacího režimu, viz odst. 4.1..
2. Uvolněte a vyjměte hvězdicový knoflík (1).
3. Demontujte šroub z rámu.
4. Nastavte rukojeť do požadované výšky (7 pozic, kroky po 25 mm).

i Když se postavíte vzpřímeně, madla by měla být ve výšce vašich zápěstí. Nechte ruce volně viset.

1. Umístěte šroub zpět do otvoru v rámu.
2. Umístěte hvězdicový knoflík (1) na šroub. Důkladně dotáhněte rukou.
3. Opakujte s druhou rukojetí. Zkontrolujte, že jsou obě rukojeti správně zajištěny a že jsou nastaveny na stejnou výšku.

Sílu brzd lze seřizovat povolováním/ utahováním šroubu (14) na zadní straně brzdové páky.

- Pro zajištění bezpečnosti zkontrolujte funkci brzd. Stav brzdového systému ovlivňuje opotřebení, olej a jiné znečištění zadních kol a brzdného mechanismu.

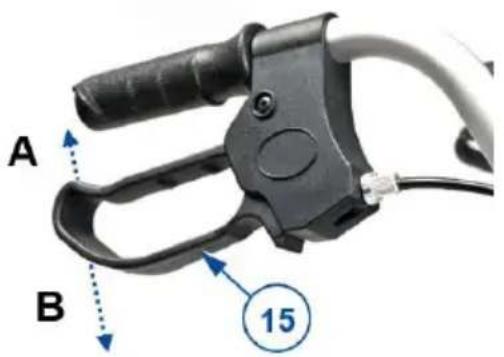

Chodítko je vybaveno brzdami ovládanými dvěma brzdovými pákami (15). Brzdové páčky lze používat ve dvou brzdných režimech: jízdní brzdy a parkovací brzdy.

POZOR

Riziko poškození

- Při použití jízdních brzd na chodítko příliš netlačte. Jinak dojde k poškození pneumatik či brzd.

Chcete-li použít jízdní brzdy, vytáhněte obě brzdové páčky (15) zároveň nahoru [A] mačkavým pohybem. Pro ukončení brždění uvolněte brzdové páky.

Chcete-li použít parkovací brzdy, stiskněte obě brzdové páčky (15) dolů do zamknuté polohy [B]. Vždy použijte obě parkovací brzdy současně. Pro ukončení režimu parkování vytáhněte obě brzdové páky zároveň nahoru.

CS

A B 15

4.2. Složení a rozložení

POZOR

Nebezpečí skřípnutí

- Mějte prsty, přezky, šperky a oděvy vždy mimo skládací mechanismus.

POZOR

Nebezpečí pádu

- Zkontrolujte, zda je chodítko zcela rozevřeno a jeho rám uzamknut.

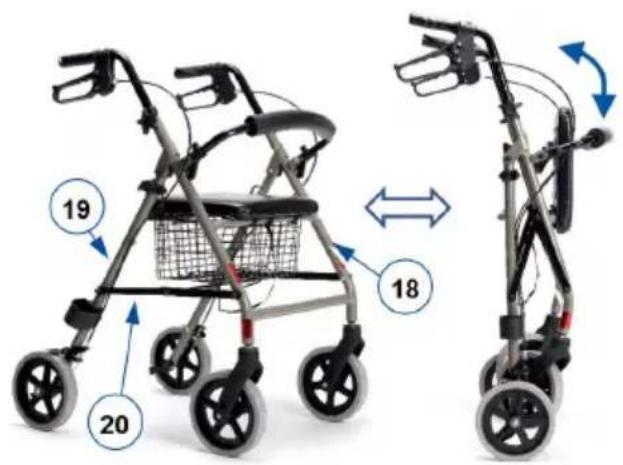

4.2.1. Rozložení chodítka

1. Stiskněte obě brzdové páčky dolů do parkovací polohy, viz §4.1..
2. Chodítko postavte na zem na všechna čtyři kola a současně držte trubky rámu.
3. Vytáhněte přední (18) a zadní (19) trubky rámu a co nejvíc zatlačte na tyče sklápěcího mechanismu (20) dolů. Dávejte pozor, aby se vám do mechanismu nezachytily prsty!
4. Vložte nákupní košík. V případě potřeby sedadlo zvedněte.
5. Sklopte sedadlo.
6. Je-li opěradlo nahoru, otočte jej dolů.
7. Nastavte chodítko do požadované výšky (viz §3.2.).

4.2.2. Složení chodítka

1. Postavte se za chodítko.
2. Stiskněte obě brzdové páčky dolů do parkovací polohy, viz §4.1..
3. Otočte sedadlo nahoru.
4. Demontujte nákupní košík.
5. Vytažením rámu sedadla (20) nahoru rám trochu zavřete.
6. Sevřením předních a zadních trubek dohromady rám zcela zavřete.
7. V případě potřeby otočte opěradlo nahoru.

4.3. Posazení, zvednutí se a chození

POZOR

Nebezpečí pádu

- Před posazením ověřte, že jsou obě brzdové páčky v parkovací poloze, viz §4.1.. Nechte brzdové páčky v této poloze, dokud nezačnete znovu chodit. Nohama pohybujte mezi zadními koly.

- Nepohánějte chodítko vsedě.

1. Stiskněte obě brzdové páčky dolů do parkovací polohy.
2. Ověřte, zda jsou opěradlo a sedadlo otočeny dolů a zajištěny na místě.
3. Zatímco se opíráte o rukojeti, otočte se a posad'te se na sedadlo.
4. Chcete-li se znovu postavit, opřete se o rukojeti a otočte se.

5. Pro použití jízdních brzd vytáhněte obě brzdové páčky nahoru.

6. Uvolněte brzdové páčky, jděte dopředu a mějte přitom chodítko těsně u těla.

CS

5. Údržba

i Pravidelná péče zajistí, že bude chodítko udržováno v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

5.1. Čištění

K čištění chodítka použijte měkký vlhký hadřík a vlažnou vodu s jemným mýdlem pro domácí účely. Předcházejte namočení. K čištění nepoužívejte abrazivní čisticí prostředky.

5.2. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

K čištění chodidla použijte měkký navlhčený hadřík a vlažnou vodu s jemným dezinfekčním prostředkem pro domácnost.

5.3. Kontrola / servis / opravy

Před opětovným použitím chodítka je třeba zkontrolovat následující body:

• Kompletnost.
• Skládací mechanismus: správná funkce.
• Šrouby a matice: pevně dotažené.
• Brzdy: správná funkčnost.
• Kola (stabilita, vedení stopy, upevňovací šrouby).
• V případě pravidelného kontaktu s drátky, vlasy či jinými nečistotami se mohou kola zablokovat. Pravidelně kontrolujte, zda se kola volně otáčejí a zda jsou v dobrém stavu.
• Rám (deformace, stabilita, připojení).
• Rukojeť (bezpečné zamknutí systému nastavení výšky, dobrá podpěra rukojetí).
• Sedadlo a opěradlo (opotřebení či poškození).

Váše chodítko je vyrobeno z hliníkových a plastových součástí.

Doporučujeme, abyste nechali výrobek zkontrolovat alespoň jednou ročně. Četnost servisu však závisí na frekvenci a intenzitě použití výrobku. Porad'te se s odborným prodejcem a dohodněte vhodné servisní intervaly.

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Využívejte služby nabízené vaším specializovaným prodejcem. Bude velmi rád, když vám pomůže s jakýmkoli servisem a opravami.

5.4. Očekávaná životnost

Předpokládaná životnost vašeho chodítka je 5 let. Životnost chodítka je ovlivněna jeho používáním, skladováním, údržbou, servisem a čištěním.

5.5. Znovupoužití výrobku

Před každým dalším použitím nechte chodítko dezinfikovat, zkontrolovat a opravit podle pokynů v odst. 5.2. a odst. 5.3..

5.6. Likvidace

Po skončení životnosti musí být chodítko zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání chodítka pro usnadnění přepravy recyklovatelných součástí.

5.7. Záruka

Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

6. Technické údaje

Technické údaje uvedené níže platí pouze pro toto lůžko při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu.

Značka Vermeiren
Skupina produktů Chodítko
Typ Eco-Light II
Popis Rozměry
Hmotnost uživatele 120 kg
Maximální váha obsahu tašky 5 kg
Celková délka 695 mm
Délka ve složeném stavu 350 - 400 mm
Celková šířka 615 mm
Šířka při složení 615 mm
Celková výška 800 - 930 mm
Složená výška 920 mm
Výška rukojetí 800 - 930 mm
Doporučená výška těla	1650 - 1950 mm
Vzdálenost mezi rukojeťmi	445 mm
Výška sedadla	560 mm
Šířka sedadla	355 mm
Hloubka sedadla	305 mm
Celková hmotnost- bez košíku	7,5 kg6,9 kg
Průměr zadního kola	200 mm
Brzdy	Jízdní a parkovací brzdy
Šířka otáčení	900 mm
Provozní teplota	+5°C - +41°C
Vlhkost při skladování a používání	30% - 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
