GEBRUIKSAANWIJZING Eco-Light II Vermeiren

2.1. Beoogd gebruik en indicaties 38
2.2. Veiligheidsinstructies en relevante risico's 39
2.3. Symbolen op de rollator 40
2.4. Bij levering 41
2.5. Transport en opslag 41

3. Montage/Demontage en aanpassingen 42

3.1. Montage 42
3.2. Hoogte aanpassingen 43
3.3. De remmen afstellen 44

4. Uw rollator gebruiken 45

4.1. Remsysteem 45
4.2. Opvouwen/Ontvouwen 46
4.3. Gaan zitten, opstaan, wandelen 47

5. Onderhoud 48

5.1. Schoonmaak 48
5.2. Ontsmetting 48
5.3. Inspectie / Onderhoud / Reparatie 48
5.4. Verwachte levensduur 49
5.5. Hergebruik 49
5.6. Beëindiging van gebruik 50
5.7. Garantie 50

6. Technische specificaties 51

Voorwoord

Proficiat! U bent nu eigenaar van een Vermeiren rollator!

Bedankt voor uw vertrouwen in de producten van Vermeiren.

Om u te ondersteunen bij het gebruik van deze rollator en zijn

bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de bediening, mogelijkheden en beperkingen van uw rollator.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

Deze handleiding houdt rekening met de recentste productontwikkelingen.

De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

De productafbeeldingen in deze handleiding dienen om de instructies te verduidelijken. De productdetails in de afbeeldingen kunnen afwijken ten opzichte van uw product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kunt u altijd terecht voor de meest recente versie van onderstaande informatie. Raadpleeg deze website a.u.b. regelmatig voor eventuele bijgewerkte versies.

Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naarspraak programma.

	GebruiksaanwijzingVoor gebruiker en vakhandelaar
	Servicehandleiding voor rollatorsVoor de vakhandelaar
	EC-conformiteitsverklaring

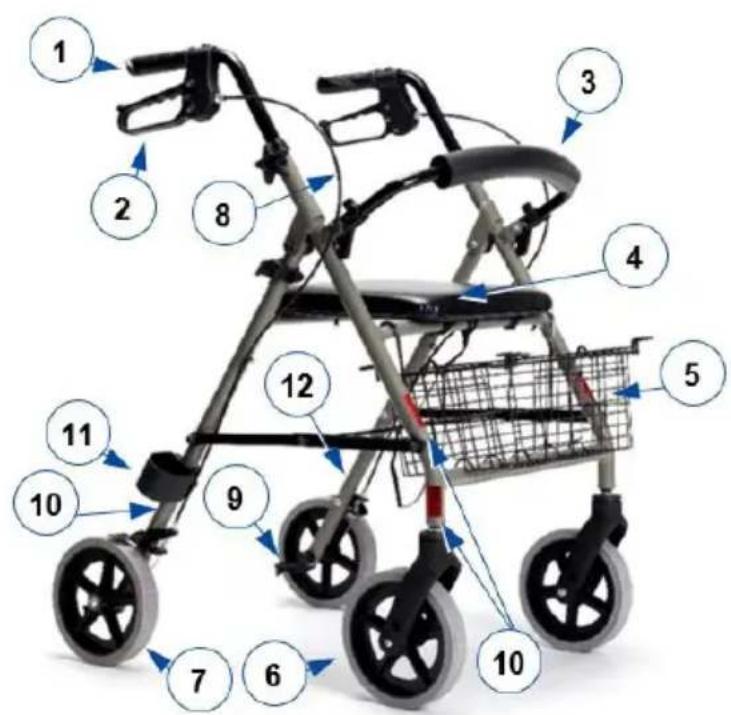

1. Uw product

1. Handgrepen
2. Remhendel
3. Rug
4. Zit
5. Mand

6. Voorwielen

7. Achterwielen

8. Remkabel
9. Tiphulp
10. Reflectoren
11. wandelstok
12. Identificatieplaat

2. Voor gebruik

2.1. Beoogd gebruik en indicaties

• Dit product is een medisch hulpmiddel.
• Indicaties en contra-indicaties: De rollator is bedoeld ter ondersteuning van de beenfunctie tijdens het lopen en bij dagelijkse activiteiten. Gebruik uw rollator niet indien u andere fysieke beperkingen heeft waardoor het gebruik van de rollator onveilig wordt, zoals een zwakke arm, evenwichts-stoornis, verminderd zicht, verlies van ledematen, ...
• De rollator is uitsluitend ontworpen en geproduceerd om als loophulp, voor één persoon met een maximaal gewicht van 120 kg, te dienen.
• Door met de bovenste ledematen of de romp op de rollator te steunen of deze te verschuiven, compenseert de rollator de verminderde belastbaarheid of de kracht van de onderste ledematen. Bovendien zorgt deze voor een betere steun en veiligheid bij het gaan.
• De rollator kan zowel binnen als buiten gebruikt worden.
• Hij is niet bedoeld voor het vervoer van goederen en/of meer personen dan de gebruiker. Hij is eveneens niet bedoeld om zittend gebruikt te worden als transportmiddel.
• Hij mag alleen worden gebruikt op een vlakke ondergrond waarbij alle vier de wielen de grond raken. Gebruik de rollator niet op rotsachtig, hobbelig of zanderig terrein of op plaatsen met een steile helling. Dan kan de rollator instabiel worden. Ga tijdens het lopen altijd via vlakke, stabiele ondergronden en afgeschuinde stoepranden.
• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt

bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

- Raadpleeg ook de technische details en begrenzingen van uw rollator in §6..

2.2. Veiligheidsinstructies en relevante risico's

VOORZICHTIG

Gevaar voor letsel

- Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw product.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Let erop dat er geen stenen of ander objecten de rollator wielen blokkeren.
• Zorg ervoor dat beide parkeerremmen aan staan, voordat u de rollator gebruikt als hulp om recht te staan. Zodra u comfortabel en stabiel staat, kunt u de parkeerremmen vrijzetten.
• Hou beide handen op de handgrepen tijdens het stappen.
• Houd er rekening mee dat sommige onderdelen van uw rollator zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken.
• Verifieer voor elk gebruik of de hoogte-verstellingen goed vast staan, zie §3.2..
• Houd de handgrepen niet met natte handen vast. Als u dit wel doet, kunt u uw evenwicht verliezen.
• Begeef u met uw rollator niet op de rijweg. Blijf op het voetpad.
• Volg de instructies voor reiniging en controles. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door foutief onderhoud.

Ieder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.

Houd er rekening mee dat uw rollator, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden.

2.3. Symbolen op de rollator

De identificatieplaat bevindt zich onder de linker handgreep, aan de binnenkant van het basisframe

	Maximum gewicht van de gebruiker in kg
	Type aanduiding
	Catalogusnummer
	Serienummer
	Medisch hulpmiddel
	Producent
	Fabricagedatum
	EC-conformiteitsverklaring
	Let op: belangrijke informatie
	Het is aangeraden om de handleiding te lezen
	Niet zittend gebruiken als transportmiddel.

2.4. Bij levering

Pak uw product uit en verifieer of de levering compleet is. Volgende onderdelen zijn bij de levering ingesloten:

• Basisframe met zitting, 4 wielen, rugleuning;
• Handgrepen met remmen
• Mand
• Gebruiksaanwijzing

Controleer de zending zorgvuldig op transportschade. Wanneer blijkt dat uw product een defect vertoont, neem dan contact op met de transporteur.

2.5. Transport en opslag

Transport en opslag van de rollator moet gebeuren volgens de technische specificaties in §6.. Bewaar de rollator droog.

Bescherm de rollator tegen roest en het binnendringen van vreemde stoffen (bijv. zout water, zeelucht, zand, stof) middels een degelijke afscherming of verpakking).

Zorg er bij het opbergen voor dat er geen andere voorwerpen op of tegen de rollator liggen waardoor de rollator beschadigd kan worden.

Indien de verpakking van uw product bij levering beschadigd, (onbedoeld) geopend, of aangetast is door omgevingsfactoren (vocht, hitte, ...), controleer dan de productintegriteit. Contracteer bij twijfel uw vakhandelaar.

3. Montage/Demontage en aanpassingen

3.1. Montage

1. Schuif de handgrepen in het voorframe.
2. Pas indien nodig de kabels aan die op de remmen zijn aangesloten.
3. Stel de handgrepen af op de gewenste hoogte (zie §3.2.).

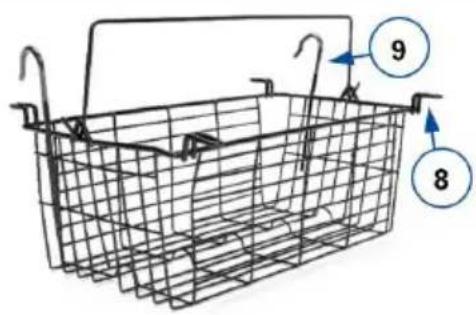

3.1.1. Het mandje bevestigen

VOORZICHTIG

Risico op vallen, kantelen

- Stop de mand niet te vol.

9 8

Het maximum laadvermogen van het boodschappenmandje kan u vinden in §6..

Het winkelmandje kan op twee manieren worden gemonteerd:

• Onder de zitting, door de 4 clips (8) op de horizontale buizen te plaatsen waarop de zitting rust.
• Vooraan, door de mand op de onderste horizontale buis te laten rusten en de 2 grote haken (9) aan de bovenste horizontale buis te monteren.

3.2. Hoogte aanpassingen

NL

VOORZICHTIG

Risico op vallen, kantelen

• Bevestig de handgrepen stevig voordat u de rollator gebruikt.
• Overschrijd de minimale of maximale afstelling zoals aangegeven op de handgrepen niet. Uw rollator zal niet meer stabiel zijn.

VOORZICHTIG

Gevaar voor beschadiging

- Trek de handgrepen niet te hoog om te voorkomen dat de remkabels beschadigd raken.

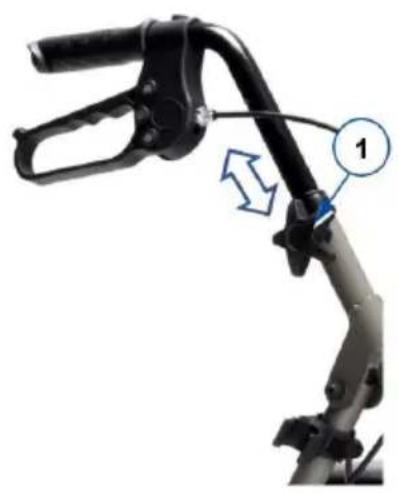

De rollator kan in hoogte worden veranderd door de handgrepen aan te passen:

1. Zet uw rollator in parkeermodus, zie §4.1..
2. Draai de sterknop (1) los en verwijder deze.
3. Verwijder het dopje van de buis.
4. Stel de handgreep in op de gewenste hoogte (7 standen, stappen van 25 mm).

Als je rechtop staat, moeten de handgrepen zo hoog zijn als je polsen. Laat je armen los hangen.

1. Plaats de bout terug in het gat van de buis.

2. Plaats de sterknop (1) op de bout. Draai stevig vast met de hand.

3. Herhaal voor de tweede handgreep. Zorg ervoor dat beide handgrepen op dezelfde hoogte werden ingesteld, en dat ze stevig werden vastgezet.

De remkracht kan aangepast worden door de schroef (14) aan de achterkant van de remhendel losser/vaster te draaien.

4. Uw rollator gebruiken

4.1. Remsysteem

VOORZICHTIG

Kans op vallen

- Om uw veiligheid te garanderen dient u de werking van de remmen te controleren. De staat van het remsysteem wordt beïnvloed door slijtage, de aanwezigheid van olie en andere vervuilende stoffen op de achterwielen en het remmechanisme.

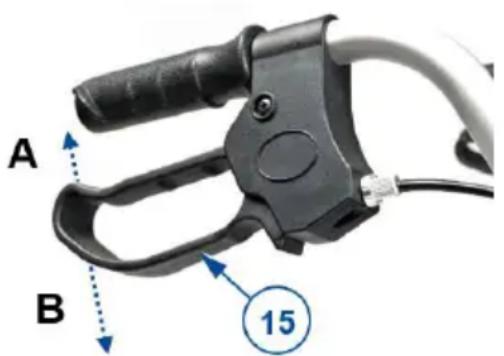

De rollator is voorzien van remmen, die door twee remhendels (15) bediend kunnen worden. De remhendels kunnen op twee manieren gebruikt worden: als standaard rem of als parkeerrem.

VOORZICHTIG

Gevaar voor beschadiging

- Duw de rollator niet te hard wanneer u de standaard rem gebruikt. Dit kan de remmen en wielen beschadingen.

Om de standaard rem te gebruiken trekt u beide remhendels (15) gelijktijdig omhoog [A], in een knijpbeweging. Om het remmen te stoppen laat u de remhendels los.

Om de parkeerrem te gebruiken, drukt u beide remhendels (15) naar beneden tot in vergrendelstand [B]. Gebruik altijd de beide parkeerremmen gelijktijdig. Om de parkeerstand te verlaten, trek beide remhendels tegelijk omhoog.

A B 15

4.2. Opvouwen/Ontvouwen

VOORZICHTIG

Risico voor knellen

- Houd vingers, gespen, sieraden en kleding uit de buurt van het vouwsysteem.

VOORZICHTIG

Kans op vallen

- Verifieer dat de rollator volledig open staat en het frame geblokkeerd is.

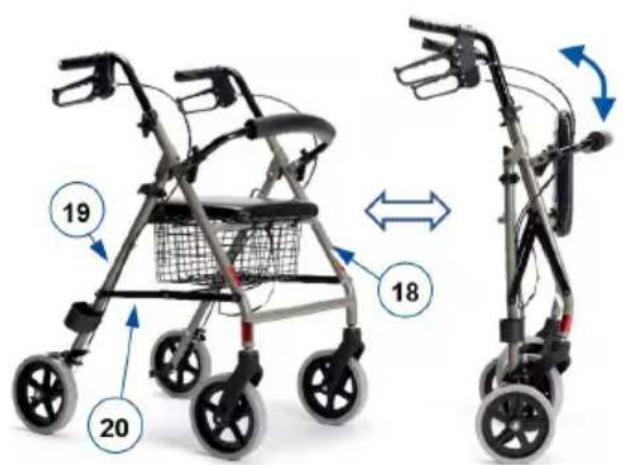

4.2.1. De rollator uitvouwen

1. Duw beide remhendels omlaag in parkeerstand, zie §4.1..
2. Plaats de rollator met 4 wielen op de grond en houd de framebuizen vast.
3. Trek de voorste (18) en achterste (19) framebuizen uit elkaar en duw de stangen van het vouwmechanisme (20) zo ver mogelijk naar beneden. Vermijd dat uw vingers gekneld komen te zitten tussen het mechanisme!
4. Plaats het winkelmandje. Til de stoel indien nodig omhoog.
5. Klap de zit naar beneden.
6. Draai de rugleuning omlaag, als deze omhoog staat.
7. Stel de rollator in op de gewenste hoogte (zie §3.2.).

4.2.2. De rollator opvouwen

1. Ga achter de rollator staan.
2. Duw beide remhendels omlaag in parkeerstand, zie §4.1..
3. Klap de zit omhoog.
4. Verwijder het winkelmandje.
5. Trek de steunbeugel (20) omhoog om het frame gedeeltelijk te sluiten.
6. Sluit het frame volledig door de voorste (16) en achterste (17) buizen samen te drukken.
7. Draai indien nodig de rugleuning omhoog.

4.3. Gaan zitten, opstaan, wandelen

VOORZICHTIG

Kans op vallen

- Let erop dat beide remhendels in parkeerstand staan voordat u gaat zitten, zie §4.1.. Laat de remhendels in deze stand staat totdat u gaat wandelen. Houd uw voeten tussen de achterwielen.

- Beweeg de rollator niet al zittend voort.

1. Duw beide remhendels omlaag in parkeerstand.
2. Verifieer of de rugsteun en de zit neer gedraaid en bevestigd zijn.
3. Terwijl u op de handgrepen steunt, draait u zich om en gaat u op de zit neerzitten.
4. Om opnieuw op te staan, leun op de handgrepen en draai u om.
5. Trek beide remhendels omhoog en gebruik de standaard remmen.
6. Laat de remhendels los en stap voorwaarts met de rollator dicht bij uw lichaam.

5. Onderhoud

Regelmatig onderhoud zorgt ervoor dat uw rollator in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com.

5.1. Schoonmaak

Gebruik een zachte, vochtige doek en lauwwarm water met een milde huishoudelijke zeep om de rollator schoon te maken. Vermijd dat onderdelen doorweekt raken. Gebruik geen agressieve schoonmaakmiddelen.

5.2. Ontsmetting

VOORZICHTIG

Gevaar voor beschadiging

- Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.

Gebruik een zachte, vochtige doek en lauwwarm water met een mild huishoudelijk desinfectiemiddel om de rollator schoon te maken.

5.3. Inspectie / Onderhoud / Reparatie

Voordat u met uw rollator op pad gaat, moet deze nagekeken worden op volgende punten:

• Volledigheid.
• Vouwmechanisme: goed werkend.
• Bouten en moeren: zitten goed vast.
• Remmen: goed werkend.

• Wielen (stabiliteit, spoor, bevestigingsschroeven).

• Indien uw wielen regelmatig in contact komen met draden, haren of andere vezels, kunnen deze geblokkeerd raken. Kijk daarom regelmatig uw wielen na of ze vrij kunnen roteren en of ze in een goede staat verkeren.
  • Frame (vervormingen, stabiliteit, verbindingen).

• Handgrepen (veilige blokkering van de hoogteverstelling, goede steun van de handgrepen).
• Zitting en rugleuning (slijtage of beschadiging)

Uw rollator is opgebouwd uit aluminium en plastic onderdelen. We raden aan om uw product minstens één keer per jaar te laten inspecteren, maar de onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Raadpleeg uw vakhandelaar om tot een overeenstemming betreffende de onderhoudsfrequentie te komen.

Reparaties en vervangingen mogen enkel door opgeleide personen worden uitgevoerd en enkel met originele vervangonderdelen van Vermeiren.

Aarzel niet om de service die door uw vakhandelaar aangeboden wordt, te gebruiken. Hij/zij zal u graag helpen met betrekking tot service en reparaties.

5.4. Verwachte levensduur

De verwachte levensduur van uw rollator is 5 jaar. De levensduur wordt beïnvloed door zijn gebruik, opslag, onderhoud, service en reiniging.

5.5. Hergebruik

Voor ieder hergebruik moet de rollator gedesinfecteerd, geïnspecteerd en onderhouden worden volgens de instructies in §5.2. en §5.3..

5.6. Beëindiging van gebruik

Op het einde van de levensduur moet u de rollator vernietigen volgens de lokale milieuwetgeving. U kunt best de rollator demonteren om transport van recyclebare materialen te vergemakkelijken.

5.7. Garantie

De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.

6. Technische specificaties

NL

Onderstaande technische gegevens zijn enkel geldig voor deze rollator, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details.

Merk Vermeiren
Productgroep Rollator
Type Eco-Light II
Beschrijving Afmetingen
Max. gebruikersgewicht 120 kg
Maximale korfbelasting 5 kg
Totale lengte 695 mm
Lengte dichtgevouwen 350 - 400 mm
Totale breedte 615 mm
Breedte dichtgevouwen 615 mm
Totale hoogte 800 - 930 mm
Hoogte dichtgevouwen	920 mm
Handgreephoogte	800 - 930 mm
Aanbevolen lichaamsgrootte	1650 - 1950 mm
Afstand tussen de handgrepen	445 mm
Zithoogte	560 mm
Zitbreedte	355 mm
Zitdiepte	305 mm
Totaal gewicht- zonder mandje	7,5 kg6,9 kg
Wieldiameter	200 mm
Remmen	Standaard remmen & parkeerremmen
Draaicirkel	900 mm
Gebruikstemperatuur	+5°C - +41°C
Opslag en gebruiksluchtvochtigheid	30% - 70%
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°
