MANUALE UTENTE 201 Delta Vermeiren

MANUALE DI ISTRUZIONI

Istruzioni per il rivenditore

Il presente Manuale di istruzioni è parte integrante del prodotto e deve essere fornito assieme alla prodotto.

Versione: B, 2019-12

ES

Tutti i diritti riservati (anche sulla traduzione).

Il presente manuale non può essere riprodotto, neppure parzialmente, con alcun mezzo (stampa, fotocopia, microfilm o altro procedimento) senza l'autorizzazione scritta della casa produttrice, né elaborato, duplicato o distribuito con l'ausilio di sistemi elettronici.

1 Premessa .... 1
2 Il prodotto....2
3 Prima dell'uso....2
4 Montaggio/smontaggio e regolazioni ....4
5 Uso del deambulatore....5
6 Manutenzione 6
7 Specifiche tecniche......7

1 Premessa

Congratulazioni! Ora possiede un deambulatore Vermeiren!

Grazie per la fiducia accordata ai prodotti Vermeiren. Questo manuale viene fornito come supporto per l'uso della carrozzina e delle sue opzioni operative. Leggerlo attentamente, in quanto aiuta a familiarizzarsi con il funzionamento, le prestazioni e le limitazioni del deambulatore.

Per eventuali ulteriori domande successive alla lettura di questo manuale, rivolgersi al proprio rivenditore specializzato, che sarà lieto di fornire un supporto.

Nota importante

Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità.

La garanzia del prodotto presuppone un uso e una manutenzione normali del medesimo, come descritti in questo manuale. I danni al prodotto dovuti a uso improprio o manutenzione carente causano la decadenza della garanzia.

Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modifiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza.

Le immagini del prodotto vengono utilizzate per chiarire le istruzioni contenute nel manuale. I dettagli del prodotto raffigurato possono essere diversi da quelli del prodotto in uso.

Informazioni disponibili

Sul sito Web di Vermeiren, all'indirizzo http://www.vermeiren.com/, è sempre disponibile la versione più recente delle informazioni contenute in questo manuale. Visitare con regolarità tale sito per verificare l'esistenza di eventuali aggiornamenti.

Le persone ipovedenti possono scaricare la versione elettronica di questo manuale e farlo leggere da un software applicativo di sintesi vocale.

2 Il prodotto

IT

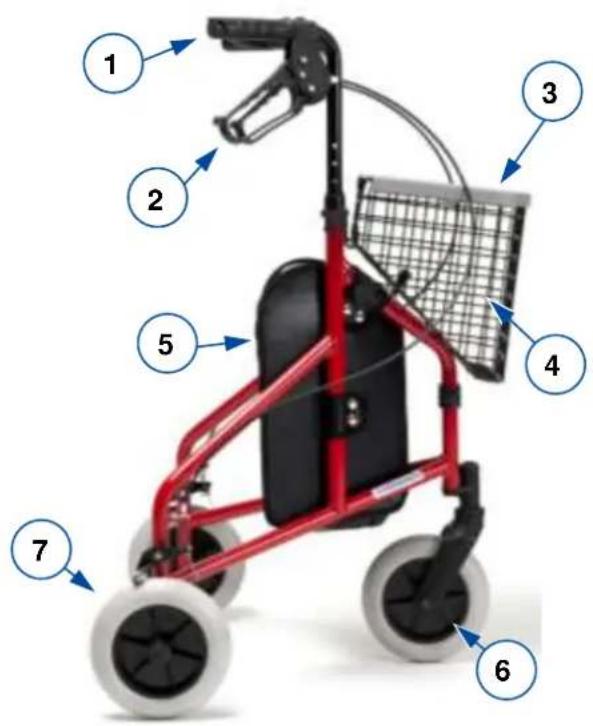

Figura 1 Componenti del deambulatore

1. Impugnatura
2. Leva del freno
3. Vassoio di plastica
4. Cestino
5. Borsa portaoggetti
6. Ruota anteriore
7. Ruota posteriore

3 Prima dell'uso

3.1 Alla consegna

Disimballare il prodotto e verificare che sia completo. Devono essere presenti i seguenti articoli:

• Telaio con 3 ruote;
• Impugnature regolabili in altezza complete di freni;
• cestino;
  • vassoio di plastica;
• Borsa portaoggetti;
• Manuale.

Verificare che il prodotto non presenti danni dovuti al trasporto. Se si rilevano danni dopo la consegna, mettersi in contatto con il proprio fornitore.

3.2 Uso previsto

ATTENZIONE

Rischio di caduta

Il deambulatore è studiato per supportare il funzionamento delle gambe durante la deambulazione. Non utilizzarlo se si soffre di altre limitazioni fisiche, come debolezza delle braccia, disturbi dell'equilibrio e così via, in grado di causare un uso non sicuro del deambulatore

Il deambulatore è progettato e realizzato esclusivamente per l'uso come ausilio per la deambulazione di una sola persona di peso non superiore a 125 kg.

Il deambulatore compensa l'assenza di un sostegno adeguato da parte delle gambe dell'utente, che deve appoggiarsi o spostarsi con esso servendosi degli arti superiori o del busto. Il deambulatore offre un maggior livello di stabilità, supporto e sicurezza durante la deambulazione.

È possibile utilizzare il deambulatore sia all'interno che all'esterno.

Esso non è destinato al trasporto di merci e/o di persone in più oltre all'utente.

Esso deve essere utilizzato soltanto su superfici sulle quali tutte le ruote tocchino il suolo. Non utilizzare il deambulatore su terreni pietrosi, irregolari o sabbiosi, o in punti con una forte inclinazione. Il deambulatore può diventare instabile. Per camminare con il

deambulatore, scegliere aree piane e stabili e cordoli smussati.

Verificare tutti i dettagli tecnici e le limitazioni del deambulatore nel §7.

3.3 Istruzioni di sicurezza

ATTENZIONE

Rischio di lesioni

Leggere e osservare le istruzioni contenute in questo manuale. In caso contrario, è possibile ferirsi o danneggiare il deambulatore.

• Verificare che nessuna pietra o altro oggetto blocchi le ruote del deambulatore.
• Prima di utilizzare il deambulatore come ausilio per alzarsi in piedi, accertarsi che entrambe le leve dei freni si trovino in posizione di parcheggio. È opportuno sbloccare i freni di parcheggio soltanto una volta che si sia in piedi in modo confortevole e stabile.
• Durante la deambulazione, tenere entrambe le mani sulle impugnature.
• Non dimenticare che alcune parti del deambulatore possono diventare molto calde o fredde a causa della temperatura ambiente, della radiazione solare, di dispositivi di riscaldamento e così via. Prestare attenzione quando si tocca il deambulatore.
• Prima di ogni impiego, verificare che le regolazioni dell'altezza siano saldamente bloccate; vedere i §4.
• Non afferrare le impugnature con le mani bagnate. In caso contrario si possono perdere la presa e l'equilibrio.
• Non utilizzare il deambulatore nel traffico. Rimanere sempre sul marciapiede.
• Prendere nota delle istruzioni per la cura e la manutenzione. Il produttore declina ogni responsabilità per danni dovuti a errori di manutenzione/cura.

3.4 Simboli presenti sul deambulatore

i

La targhetta di identificazione è situata in basso a destra, sul lato interno del telaio base

Peso massimo dell'utente in kg

Indicazione del modello

3.5 Spedizione e magazzinaggio

La spedizione e il magazzinaggio del deambulatore devono avvenire come indicato nelle specifiche tecniche riportate nel §7. Avere cura di immagazzinare il deambulatore in un luogo asciutto.

Fornire una copertura o un imballaggio sufficienti a proteggere il deambulatore da ruggine e corpi estranei (ad esempio acqua salata, aria di mare, sabbia e polvere).

Per evitare danni, accertarsi che sul deambulatore, o contro il medesimo, non sia immagazzinato alcun oggetto.

IT

4 Montaggio/smontaggio e regolazioni

4.1 Montaggio

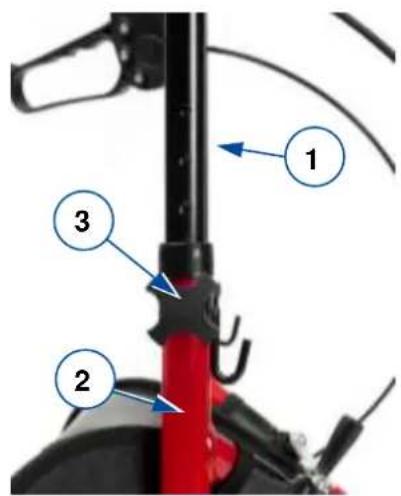

4.1.1 Montaggio e regolazioni delle impugnature

1. Poggiare il deambulatore sulle tutte le ruote. Accertarsi che sia stabile.
2. Posizionare l'impugnatura (1) nel telaio (2), e scorrere su e giù fino alla posizione desiderata (intervallo di 100 mm, 5 posizioni).
3. Inserire il bullone nella staffa di metallo con i ganci, nel tubo del telaio e in quello dell'impugnatura.
4. Posizionare il distanziatore e la manopola a stella (3), e stringere fermamente.
5. Ripetere l'operazione per la seconda impugnatura. Accertarsi che entrambe le impugnature siano fissate saldamente e regolate sulla stessa altezza.

Per regolare le impugnature, rimuovere la manopola a stella ed il bullone e ripetere dal punto 2.

1 2 3

4.1.2 Montaggio della borsa portaoggetti, del cestino e del vassoio

ATTENZIONE

Rischio di caduta e di ribaltamento

Non sovraccaricare la borsa portaoggetti, il cestino e il vassoio.

Il peso massimo che la borsa, il cestino ed il vassoio sono in grado di trasportare è riportato nella tabella del §7.

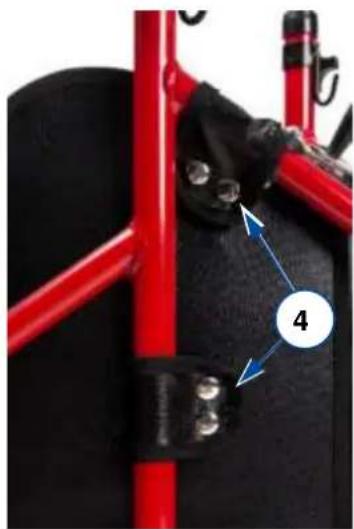

La borsa portaoggetti

La borsa portaoggetti deve essere montata all'interno della parte inferiore del telaio.

1. Sollevare il deambulatore.
2. Montare la borsa portaoggetti sui tubi del telaio con i otto fissaggi a scatto (4).

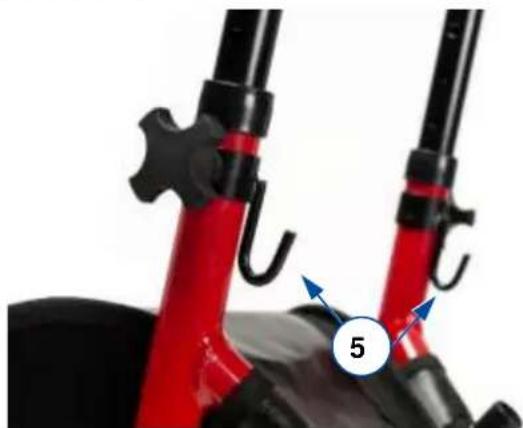

Montare il cestino sui due ganci (5) sotto alle impugnature. Assicurarsi che sia posizionato centralmente, per evitare sbilanciamenti o il ribaltamento!

Posizionare il vassoio sopra al cestino. Assicurarsi che si adatti bene ai bordi del cestino, per evitare cadute o ribaltamenti!

4.2 Smontaggio

ATTENZIONE

Rischio di danni

Prestare attenzione alla posizione dei cavi dei freni e non tirare eccessivamente verso l'alto le impugnature, per evitare di danneggiarli.

Per smontare il deambulatore, procedere nell'ordine inverso a quello di montaggio descritto nella sezione precedente:

1. Rimuovere il vassoio ed il cestino.
2. Borsa portaoggetti: aprire i fissaggi a scatto (6) e rimuovere la borsa.
3. Impugnatura con leva del freno (2x): Rimuovere la manopola a stella (3) e il bullone e sfilare l'impugnatura dal telaio.

4.3 Regolazione dei freni

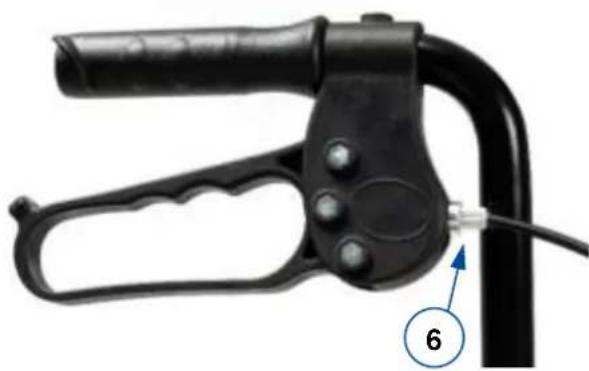

È possibile regolare la forza dei freni allentando/serrando la vite (6) situata sul lato posteriore della leva del freno.

5 Uso del deambulatore

5.1 Sistema frenante

ATTENZIONE

Rischio di caduta

Per garantire la propria sicurezza, verificare il funzionamento dei freni. Le condizioni del sistema frenante sono influenzate dalla presenza di usura, olio e altri contaminanti sulle ruote posteriori e sul meccanismo di frenata.

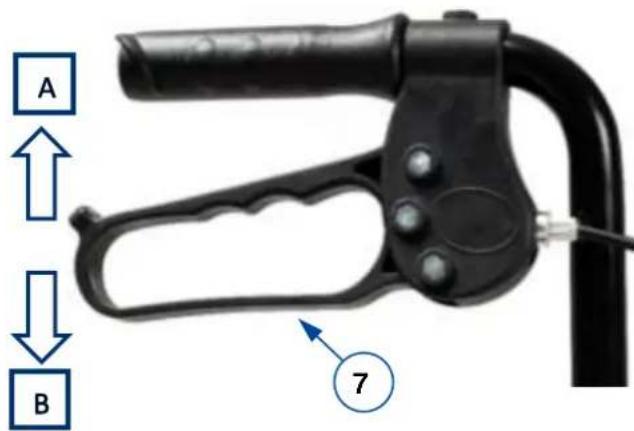

Il deambulatore è dotato di freni azionati da due apposite leve (7); vedere la figura che segue. È possibile utilizzare le leve dei freni in due modalità di frenata, vale a dire esercizio e parcheggio.

A B 7

ATTENZIONE

Rischio di danni

Non spingere il deambulatore con una forza eccessiva mentre si utilizzano i freni nella modalità di esercizio. Ciò può danneggiare gli pneumatici o i freni.

• Per utilizzare i freni nella modalità di esercizio, tirare simultaneamente entrambe le leve dei freni (7) verso l'alto [A] con un movimento di compressione. Per interrompere la frenatura, rilasciare le leve dei freni.
• Per utilizzare i freni di parcheggio, spingere entrambe le leve dei freni (7) verso il basso nella posizione bloccata [B]. Utilizzare sempre simultaneamente entrambi i freni di parcheggio. Per uscire dalla modalità di parcheggio, tirare simultaneamente entrambe le leve dei freni verso l'alto.

5.2 Apertura/chiusura

IT

ATTENZIONE

Rischio di intrappolamento

Tenere fibbie, dita e indumenti lontani dal meccanismo di chiusura.

ATTENZIONE

Rischio di caduta

Verificare che il deambulatore sia completamente aperto e che il telaio sia bloccato.

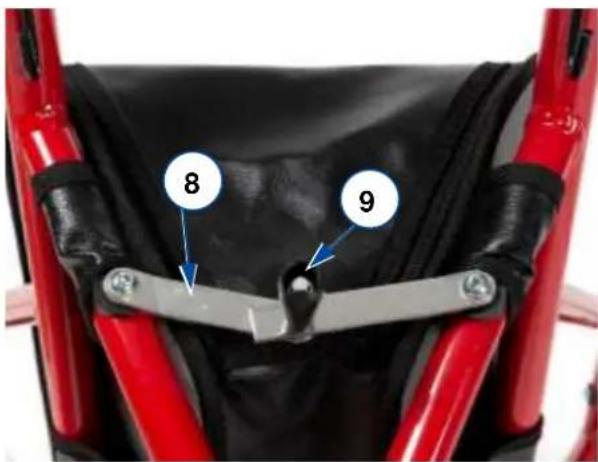

5.2.1 Apertura del deambulatore

1. Disporre il deambulatore con tutti le ruote sul terreno, afferrando allo stesso tempo i tubi del telaio.
2. Tirare le impugnature allontanandole l'una dall'altra e spingere il più possibile verso il l'esterno il meccanismo di chiusura (8) utilizzando la manopola (9). Prestare attenzione a non schiacciarsi le dita nel meccanismo!
3. Montare la borsa portaoggetti, il cestino ed il vassoio.

8 9

5.2.2 Chiusura del deambulatore

1. Rimuovere il vassoio ed il cestino.
2. Posizionarsi in piedi dietro il deambulatore.
3. Svuotare la borsa portaoggetti.
4. Tirare indietro la manopola (9) del meccanismo di chiusura (8) per chiudere leggermente il telaio.
5. Chiudere completamente il telaio spingendo le impugnature l'una verso l'altra.

6 Manutenzione

Una cura regolare garantisce che il deambulatore rimanga in perfette condizioni di funzionamento. Per il manuale di manutenzione consultate il sito web Vermeiren: www.vermeiren.com.

6.1 Pulizia

Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un detergente delicato. Non immergere il deambulatore.

Non utilizzare detergenti abrasivi per la pulizia.

6.2 Disinfezione

ATTENZIONE

Rischio di danni

La disinfezione deve essere eseguita esclusivamente da personale con un'opportuna formazione. Consultare il proprio rivenditore autorizzato.

6.3 Verifica / assistenza / riparazioni

La durata del deambulatore è influenzata dalle modalità di uso, conservazione, manutenzione, assistenza e pulizia.

Prima di riprendere a utilizzare il deambulatore, occorre verificarlo in relazione ai seguenti punti:

• Completezza.
• Meccanismo di chiusura: funzionamento corretto.
  • Bulloni e dadi: fissati saldamente.
  • Freni: funzionamento corretto.
• Ruote (stabilità, direzione e viti di fissaggio).
  In caso di contatto regolare con fili, capelli o altri residui, è possibile che le ruote si blocchino. Verificare con regolarità che le ruote ruotino liberamente e siano in buone condizioni.
• Telaio (deformazione, stabilità e collegamenti).
• Impugnature (bloccaggio sicuro del sistema di regolazione dell'altezza e supporto adeguato delle impugnature).
  • Borsa portaoggetti (usura o danni).

Il rollator è composto da telaio in alluminio e componenti e parti in plastica. La frequenza di Manutenzione dipende dalla frequenza e dall'intensità dell'uso. Consultare il proprio rivenditore autorizzato per accordarsi sulla frequenza di manutenzione.

Riparazioni e sostituzioni devono essere eseguite esclusivamente da personale con un'opportunità formazione e utilizzando unicamente ricambi originali Vermeiren. Non esitare a utilizzare i servizi offerti dal proprio concessionario autorizzato, che sarà lieto di fornire un supporto per l'assistenza e le riparazioni.

6.4 Smaltimento

A fine vita, occorre smaltire il deambulatore conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare il deambulatore per agevolare il trasporto dei componenti riciclabili.

7 Specifiche tecniche

I dettagli tecnici riportati di seguito sono validi soltanto per il deambulatore oggetto del manuale, con le impostazioni standard e in condizioni ambiente ottimali. Durante l'uso, tenere conto di questi dati di dettaglio.

Marca	Vermeiren
Tipo	Deambulatore
Modello	201 Delta

Descrizione	Dimensioni
Peso massimo dell'utente	125 kg
Peso massimo del carico del cestino	5 kg
Lunghezza complessiva	576 mm
Lunghezza in configurazione ripiegata	610 mm
Larghezza complessiva	680 mm
Larghezza in configurazione ripiegata	270 mm
Altezza complessiva	820-920 mm
Massa totale - senza borsa, cestino e vassoio	5,8 kg4,55 kg
Ruote	190 mm
Freni	Freni di esercizio e di parcheggio
Inclinazione max. in avanti	15°
Inclinazione max. all'indietro	7°
Inclinazione max. laterale	3,5°
Temperatura di magazzinaggio	+5 - +41 °C
Umidità di magazzinaggio	30% - 70%
Vermeiren si riserva il diritto di introdurre modifiche tecniche. Tolleranze di misurazione +/- 15 mm / 1,5 kg / 1,5°
