INSTRUKCJA OBSŁUGI Seccoprof 30 P OLIMPIA SPLENDID

Uwaga: ryzyko pożaru

isc de inc

Varning: brandrisk

0 - OSTRZEŻENIA....2

0.1 - INFORMACJE OGÓLNE....2
0.2 - SYMBOLE 2

0.2.1 - Piktogramy redakcyjne 2

0.3 - OSTRZEŻENIA OGÓLNE 3
0.4 - PRZEWIDZIANE UŻYTKOWANIE 5
0.5 - NIEZAMIERZONE I POTENCJALNIE NIEBEZPIECZNE UŻYCIE....5
0.6 - OSTRZEŻENIA DOTYCZĄCE CZYNNIKA CHŁODNICZEGO R290 ......6

1 -OPIS URZADZENIA.... 11

1.1 - CHARAKTERYSTYKI 11

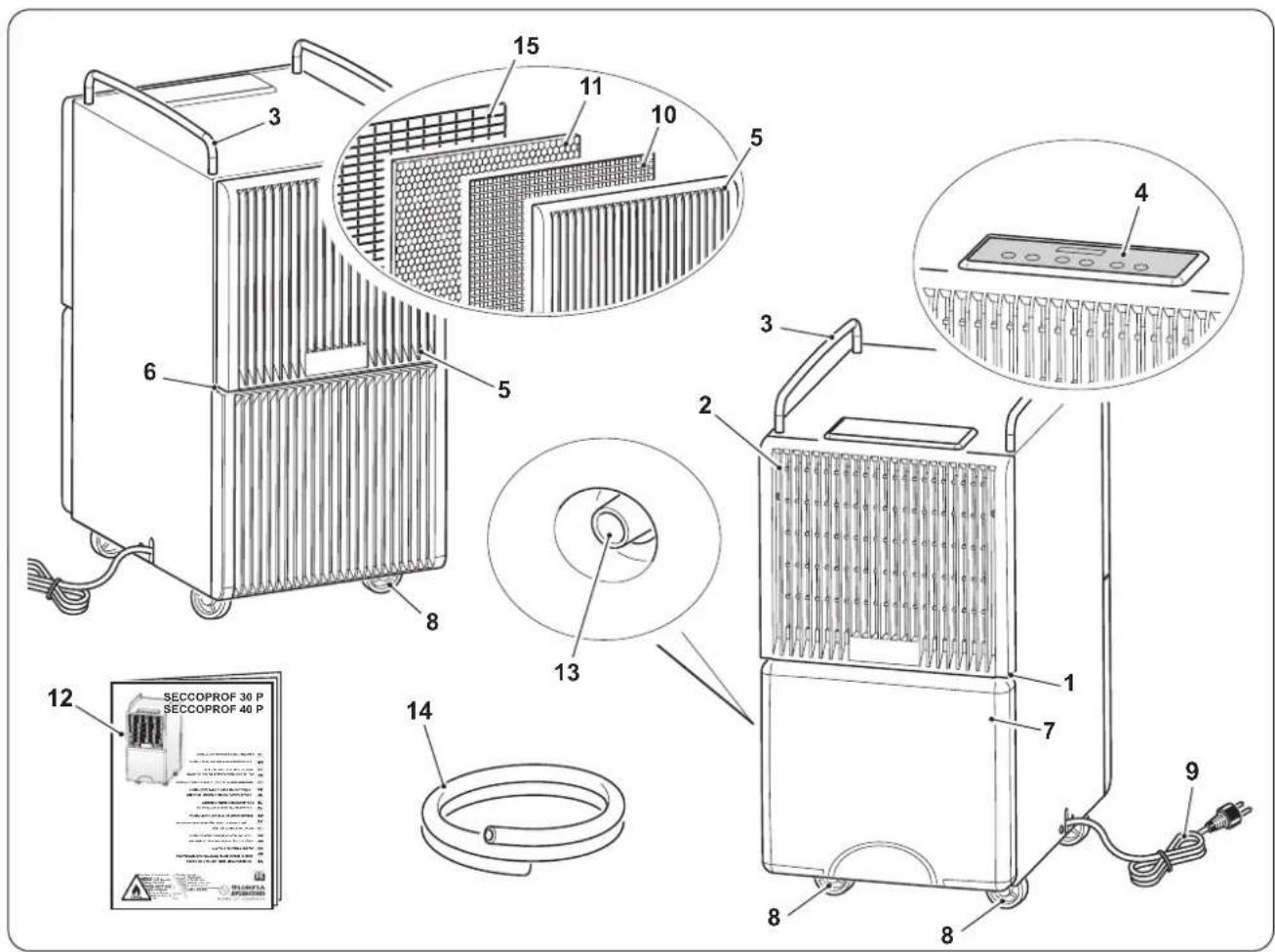

1.2 - IDENTYFIKACJA GŁÓWNYCH CZĘŚCI 11
1.3 - INSTALACJA URZĄDZENIA 11
1.4 - PANEL STEROWNICZY 12
1.5 - BLACKOUT 14

2 - INSTALACJA....14

2.1 - TRANSPORT URZADZENIA 14
2.2 - OSTRZEŻENIA....14
2.3 - PODŁĄCZENIE ELEKTRYCZNE....15

3 - ODPROWADZANIE WODY....15

3.1 - OPRÓŻNIANIE ZBIORNIKA 15
3.2 - ODPROWADZANIE WODY W TRYBIE CIĄGŁYM .....15

4 - KONSERWACJA I CZYSZCZENIE 16

4.1 - CZYSZCZENIE 16
4.1.a - Czyszczenie urządzenia....16
4.2 - CZYSZCZENIE FILTRA POWIETRZA....16
4.3 - CZYSZCZENIE ZBIORNIKA....17

5 - PRZECHOWYWANIE URZĄDZENIA....17

6 - DANE TECHNICZNE 17

7 - NIEPRAWIDŁOWOŚCI I ROZWIĄZANIA .... 18

Symbol umieszczony na produkcie lub na opakowaniu wskazuje, że produkt nie powinier traktowany jako zwykły odpad domowy, ale należy go oddać do odpowiedniego pu zużytego sprzętu elektrycznego i elektronicznego. Prawidłowa utylizacja produktu pomoże uniknąć potencjalnych negatywnych konsekwencji dla środowiska i zdrowia, które wiążą się z niewłaściwą utylizacją.

Aby uzyskać szczegółowe informacje na temat recyklingu produktu, skontaktować się z urzędem gminy, lokalnym zakładem utylizacji odpadów lub sklepem, w którym został zakupiony.

Takie zarządzenie obowiązuje wyłącznie w państwach członkowskich UE.

0 - OSTRZEŻENIA

0.1 - INFORMACJE OGÓLNE

Przede wszystkim chcielibyśmy Państwu podziękować za wybranie naszego urządzenia.

0.2 - SYMBOLE

Przedstawione w następnym rozdziale piktogramy dostarczają szybkich i jednoznacznych informacji, gwarantujących prawidłowe i bezpieczne użytkowanie urządzenia.

0.2.1 - Piktogramy redakcyjne

	Wskazuje konieczność dokładnego przeczytania niniejszej dokumentacji przed zainstalowaniem i rozpoczęciem użytkowania urządzenia.
	Wskazuje konieczność uważnego przeczytania niniejszej instrukcji przed rozpoczęciem konserwacji lub czyszczenia.
	Wskazuje, że w załączonych instrukcjach mogą znajdować się dodatkowe informacje.
	Wskazuje, że informacje są dostępne w instrukcji obsługi lub instalacji.
	Wskazuje, że personel serwisowy powinien obsługiwać urządzenie zgodnie instrukcją instalacji.
	Wskazuje, że w urządzeniu jest stosowany łatwopalny czynnik chłodniczy. czynnik chłodniczy wydostanie się na zewnątrz i będzie narażony na dz zewnętrznego źródła zapłonu, istnieje ryzyko pożaru.
	Poinformować personel, że opisana czynność grozi porażeniem prądem, jeśli nie zostanie przeprowadzona zgodnie z przepisami bezpieczeństwa.
	Poinformować personel, że opisana czynność stanowi zagrożenie dla zdrowia, jeśli nie zostanie wykonana zgodnie z przepisami bezpieczeństwa.
	Poinformować personel, że opisana czynność grozi ryzykiem poparzenia na skutek wysokiej temperatury, jeśli nie zostanie przeprowadzona zgodnie z bezpieczeństwa.
	Punkty poprzedzone takim symbolem zawierają bardzo ważne informacje i wskazówki, szczególnie w zakresie bezpieczeństwa. Niezastosowanie się do nich może być przyczyną:- zagrożenia dla bezpieczeństwa operatorów- utraty gwarancji umownej- zrzeczenia się odpowiedzialności przez producenta.
	Oznacza działania, których nie wolno wykonywać.
	Poinformować personel, że nie wolno przykrywać urządzenia, aby nie dopuścić do jego przegrzania.

0.3 - OSTRZEŻENIA OGÓLNE

PODCZAS STOSOWANIA Z URZĄDZEŃ ELEKTRYCZNYCH ZAWSZE PRZESTRZEGAĆ PODSTAWOWYCH ŚRODKÓW OSTROŻNOŚCI, ABY ZMNIEJSZYĆ RYZYKO POŻARU, PORAŻENIA PRADEM I OBRAŻEŃ CIAŁA, A PRZEDE WSZYSTKIM:

1. Niniejszy dokument zgodnie z prawem jest zastrzeżony i nie może być powielany lub przekazywany osobom trzecim bez wyrażnej zgody ze strony firmy OLIMPIA SPLENDID. Urządzenia są ciągle aktualizowane i w związku z tym mogą być wyposażone w inne komponenty niż te przedstawione, co w żaden sposób nie wpływa na treść niniejszej instrukcji.

zed przystąpieniem do jakichkolwiek czynności (montaż, konserwacja, użytkowanie), należy dokładnie przeczytać niniejszą instrukcję i postępować zgodnie z poszczególnymi rozdziałami.

zechowywać instrukcję w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości.

1. Po usunięciu opakowania sprawdzić, czy urządzenie nie jest naruszone; elementy opakowania nie mogą być pozostawione w zasięgu dzieci, ponieważ stanowią one potencjalne źródło zagrożenia.
2. PRODUĆENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY OSOBOWE I RZECZOWE WYNIKAJĄCE Z NIEPRZESTRZEGANIA ZALECEŃ ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.
3. Producent zastrzega sobie prawo do wprowadzania zmian w swoich modelach w dowolnym czasie, bez wpływu na istotne cechy opisane w niniejszej instrukcji.

1. Serwisowanie osuszaczy powietrza może być niebezpieczne, ponieważ zawierają one czynnik chłodniczy pod ciśnieniem oraz elementy elektryczne pod napięciem.

Dlatego wszelkie czynności konserwacyjne (z wyjątkiem czyszczenia filtra) mogą być wykonywane wyłącznie przez upoważniony i wykwalifikowany personel.

1. Instalacja wykonana niezgodnie z ostrzeżeniami wskazanymi w niniejszej instrukcji oraz użytkowanie niezgodne z zalecanymi granicami temperatur powoduje utratę gwarancji.

2. Rutynowa konserwacja filtrów i ogólne czyszczenie zewnętrzne mogą być wykonywane przez użytkownika, ponieważ nie wymagają trudnych lub niebezpiecznych czynności.

3. Podczas instalacji oraz wszelkich czynności konserwacyjnych, należy przestrzegać środków ostrożności wymienionych w niniejszej instrukcji oraz na etykietach umieszczonych wewnątrz lub na zewnątrz urządzenia oraz stosować wszelkie środki ostrożności sugerowane przez zdrowy rozsądek i przepisy bezpieczeństwa obowiązujące w miejscu zainstalowania.

1. W przypadku wymiany komponentów używać wyłącznie oryginalnych części zamiennych firmy OLIMPIA SPLENDID.

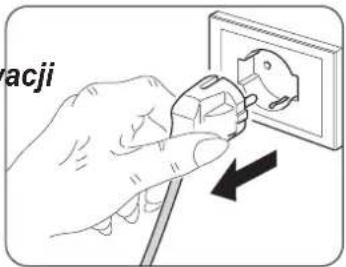

1. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu lub nikt nie przebywa w klimatyzowanym pomieszczeniu, zaleca się odłączenie zasilania, aby uniknąć wypadków.

2. Nie używać płynnych lub żrących detergentów do czyszczenia urządzenia, nie rozpyłać wody ani innych płynów na urządzeniu, ponieważ mogą one uszkodzić plastikowe elementy lub doprowadzić do porażenia prądem.

1. Nie mocyć urządzenia. Może dojść do zwarcia lub pożaru.

Nie zanurzać urządzenia w wodzie ani innych płynach.

1. W przypadku nieprawidłowej pracy (np. nietypowy hałas, nieprzyjemny zapach, dym, nietypowy wzrost temperatury, wyładowania elektryczny itp.), należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

W celu ewentualnej naprawy zwrócić się wyłącznie do autoryzowanych serwisów technicznych i poprosić o zastosowanie oryginalnych części zamiennych. Nieprzestrzeganie powyższych zaleceń może negatywnie wpłynąć na bezpieczeństwo urządzenia.

1. Nie pozostawiać włączonego urządzenia jeśli otwarte są okna lub drzwi.

1. Nie odłączać wtyczki zasilania podczas pracy urządzenia. Niebezpieczeństwo pożaru lub porażenia prądem.

2. Nie kłaść ciężkich lub gorących przedmiotów na urządzeniu.

Nie siadać ani nie stawać na urządzeniu.

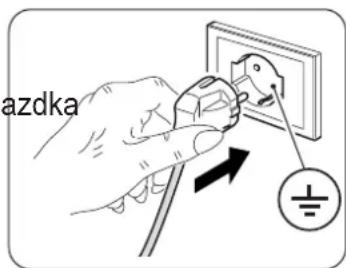

1. Przed podłączeniem elektrycznym urządzenia upewnić się, że dane na tabliczce znamionowej odpowiadają danym sieci elektrycznej. Gniazdko musi być uziemione. Tabliczka znamionowa (T) znajduje się wewnątrz urządzenia, widoczna jest tylko po wyjęciu zbiornika (Rys.2).

2. Zainstalować urządzenie zgodnie z instrukcjami producenta. Błędna instalacja może prowadzić do obrażeń osób, zwierząt i uszkodzenia rzeczy, za które producent nie ponosi żadnej odpowiedzialności.

ie używać urządzenia w zamkniętym pomieszczeniu, takim jak szafa, ponieważ mogłoby ono wywołać pożar.

1. W przypadku niezgodności pomiędzy gniazdem a wtyczką urządzenia, zlecić wykwalifikowanemu personelowi jego wymianę. Taki personel musi się upewnić, że przekrój przewodów gniazda jest odpowiedni do mocy pobieranej przez urządzenie. Ogólnie rzecz biorąc, nie zaleca się stosowania adapterów lub przedłużaczy. Jeżeli ich użycie jest niezbędne, muszą spełniać aktualne normy bezpieczeństwa, a ich wartość znamionowa prądu (A) nie może być mniejsza niż maksymalna wartość znamionowa urządzenia.

2. Urządzenie nie jest przeznaczone do wyłączenia za pomocą zewnętrznego regulatora czasowego lub oddzielnego urządzenia zdalnego sterowania.

3. Używać urządzenia tylko i wyłącznie w pozycji pionowej.

4. Nie wolno w żaden sposób zasłaniać kratek wlotu i wylotu powietrza.

5. Nie wkładać żadnych przedmiotów do kratek wlotu i wylotu powietrza, ponieważ istnieje ryzyko porażenia prądem, pożaru lub uszkodzenia urządzenia.

6. Nie używać urządzenia:

- w przypadku mokrych lub wilgotnych dłoni;

- boso.

1. Nie ciągnąć za kabel zasilający lub urządzenie w celu wyjęcia wtyczki z gniazdka.

2. Nie używać urządzenia w bezpośrednim świetle słonecznym lub w pobliżu źródeł ciepła, takich jak piec, kaloryfer lub grzejnik (Rys.3)

3. Nie używać urządzenia w pobliżu urządzeń gazowych (Rys.3)

4. Nie włączać urządzenia w pobliżu zasłon, ponieważ materiał może być zassany do wlotów powietrza (Rys. 5).

5. Zawsze stawiać urządzenie na stabilnej, płaskiej i równej powierzchni.

6. Pozostawić co najmniej 20cm wolnej przestrzeni po bokach i za urządzeniem oraz co najmniej 30cm nad nim (Rys.1).

7. Nie umieszczać urządzenia w pobliżu gniazdka elektrycznego (Rys.4).

8. Gniazdko musi być łatwo dostępne, aby w nagłych wypadkach można było szybko wyjąć wtyczkę.

9. Nie dotykać wtyczki mokrymi rękami.

10. Nie zginać nadmiernie, skręcać, ciągnąć ani uszkadzać kabla zasilającego.

11. Nie umieszczac kabla zasilającego pod dywanami, nakryciami lub prowadnikami. Umieść kabel w miejscu nieprzechodnim, aby uniknąć potknięcia.

12. Odłączyć kabel, jeżeli urządzenie nie jest stosowane przez dłuższy okres czasu i/lub gdy nikt nie przebywa w domu.

13. Nie używać urządzenia na zewnątrz lub na mokrych powierzchniach. Nie rozlewać płynów na urządzenie. Nie używać urządzenia w pobliżu zlewozmywaków lub kranów.

14. Nie przechylac urządzenia na bok, ponieważ woda, która wydostaje się z urządzenia, może spowodować jego uszkodzenie.

41a. Opróżniać wodę odzyskaną ze zbiornika.

Jeśli jest zamontowany, przewód spustowy musi być skierowany w dół, aby zapewnić ciągłe odprowadzanie skroplin.

1. Czyść urządzenie wilgotną ściereczką; nie używać środków lub materiałów ściernych. Informacje na temat czyszczenia filtrów wskazano w odpowiednim punkcie.

2. Najczęstszą przyczyną przegrzania jest osadzanie się kurzu lub klaczków w urządzeniu. Regularnie usuwać nagromadzone zanieczyszczenia, odłączając urządzenie od gniazdka prądu i odkurzając kratki.

3. Nie używać urządzenia w środowisku o dużych wahaniach temperatury, ponieważ w jego wnętrzu mogą się powstawać skropliny.
4. Zainstalować urządzenie w odległości co najmniej 2 metrów od innych urządzeń elektronicznych (TV, radio, komputer, odtwarzacz DVD itp.), aby uniknąć zakłóceń (Rys.6).
5. Nie używać urządzenia, jeśli w pomieszczeniu został rozpylony gazowy środek owadobójczy lub w obecności palących się kadzideł, oparów chemicznych lub tłustych pozostałości.
6. Nie używać maszyny bez prawidłowego ustawienia filtrów.

7. Demontaż, naprawa lub wprowadzenie zmian przez osoby nieupoważnione może spowodować poważne uszkodzenia oraz utratę gwarancji producenta.

8. Nie używać urządzenia, jeśli jest ono wadliwe lub działa nieprawidłowo, jeśli kabel lub wtyczka są uszkodzone, po upadku lub w przypadku jakiegokolwiek uszkodzenia. Wyłączyć urządzenie, wyjąć wtyczkę z gniazdka i zlecić sprawdzenie przez profesjonalnie wykwalifikowany personel.

9. Nie demontować ani modyfikować urządzenia.

1. Jeżeli z innych urządzeń wydobywa się gaz, przed uruchomieniem urządzenia należy dobrze przewietrzyć pomieszczenie.

2. Używać urządzenie w pomieszczeniach, w których temperatura mieści się w zakresie od 5°C do 35°C.

3. Samodzielna naprawa urządzenia jest bardzo niebezpieczna.
4. W przypadku zdecydowania o zaprzestaniu stosowania urządzenia, zaleca się wyłączenie go z użytkowania poprzez wyjęcie wtyczki z gniazdka prądu i przecięcie kabla zasilającego. Ponadto zaleca się unieszkodliwienie innych części urządzenia, które mogą stanowić zagrożenie, zwłaszcza dla dzieci.
5. Nie wystawiać urządzenia na działanie czynników atmosferycznych (deszcz, słońce itp.).
6. Nie używać urządzenia w bezpośrednim sąsiedztwie wanny, prysznica lub basenu.

Bezpiecznik: 3.15 A

0.4 - PRZEWIDZIANE UŻYTKOWANIE

• Urządzenie powinno być używane wyłącznie jako wentylator czy osuszacz powietrza wyłącznie w celu zapewnienia komfortowej temperatury w pomieszczeniu.
• Takie urządzenie jest przeznaczone wyłącznie do użytku domowego lub podobnego.
• Firma OLIMPIA SPLENDID nie ponosi odpowiedzialności za nieprawidłowe użytkowanie urządzenia oraz za szkody wyrządzone osobom, mieniu lub zwierzętom.

0.5 - NIEZAMIERZONE I POTENCJALNIE NIEBEZPIECZNE UŻYCIE

- Osuszaczy powietrza nie wolno instalować w pomieszczeniach, w których występują gazy łatwopalne lub wybuchowe, w pomieszczeniach o dużej wilgotności (pralnie, szklarnie itp.), w pomieszczeniach, w których znajdują się inne urządzenia wytwarzające silne źródło ciepła, a także w pobliżu źródeł słonej lub siarkowej wody.

NIE używać gazu, benzyny ani innych płynów łatwopalnych w pobliżu urządzenia.

Produkt powinien być użytkowany wyłącznie zgodnie ze specyfikacjami wskazanymi w niniejszej instrukcji. Zastosowanie inne niż wskazane może doprowadzić do poważnych obrażeń ciała. PRODUCENT NIE PONÓSI ODPOWIEDZIALNOŚCI ZA SZKODY_OSOBOWE I RZECZOWE WYNIKAJĄCE Z NIEPRZESTRZEGANIA ZALECEŃ ZAWARTYCH W NINIEJSZEJ INSTRUKCJI.

0.6 - OSTRZEŻENIA DOTYCZĄCE CZYNNIKA CHŁODNICZEGO R290

1. URZĄDZENIE ZAWIERA GAZ R290 (KLASYFIKACJA PALNOŚCI A3)

2. URZĄDZENIE MUSI BYĆ PRZECHOWYWANE W DOBRZE WENTYLOWANYM POMIESZ-CZENIU, KTÓREGO WIELKOŚĆ ODPOWIADA PRZEWIDZIANYM WYMIAROM.

3. URZĄDZENIE MUSI BYĆ ZAINSTALOWANE, EKSPLOATOWANE I PRZECHOWYWANE W POMIESZCZENIU O POWIERZCHNI PODŁOGI WIĘKSZEJ NIŻ 4m².

4. OMAWIANE URZĄDZENIE ZAWIERA GAZOWY CZYNNIK CHŁODNICZY R290 W ILOŚCI PODANEJ NA TABLICZCE ZNAMIONOWEJ URZĄDZENIA.

5. URZĄDZENIE MUSI BYĆ PRZECHOWYWANE W POMIESŻCZENIU, W KTÓRYM NIE MA STALE DZIAŁAJĄCYCH ŻRÓDEŁ ZAPŁONU (NP. OTWARTEGO OGNIA, URZĄDZEŃ GA-ZOWYCH LUB GRZEJNIKÓW ELEKTRYCZNYCH).

6. Nie przebijać i nie palić.

7. Pamiętać, że czynniki chłodnicze mogą być bezwonne.

8. R290 jest gazem chłodzącym spełniającym wymogi dyrektyw europejskich w zakresie ochrony środowiska. Nie przebijać w żadnym miejscu obwodu czynnika chłodniczego.

9. Nie używać żadnych produktów przyspieszających proces rozmrażania lub czyszczących, z wyjątkiem tych zalecanych przez producenta.

10. Podczas odszraniania i czyszczenia urządzenia nie używać żadnych narzędzi, innych niż te zalecane przez producenta.

11. Jeżeli urządzenie jest zainstalowane, używane lub przechowywane w niewentylowanym pomieszczeniu, miejsce to musi być zaprojektowane w taki sposób, aby uniemożliwić gromadzenie się wycieków czynnika chłodniczego na skutek działania grzejników elektrycznych, pieców lub innych źródeł zapłonu.

12. Przestrzegać krajowych przepisów w zakresie stosowania gazów.

13. Otwory wentylacyjne muszą być wolne od przeszkód.

14. Urządzenie musi być przechowywane w taki sposób, aby nie doszło do jego mechanicznego uszkodzenia.

15. Każda osoba wykonująca czynności nad lub wewnątrz obwodu czynnika chłodniczego musi posiadać ważny certyfikat poświadczający kompetencje w zakresie bezpiecznego obchodzenia się z czynnikami chłodniczymi, zgodnie z uznaną w branży specyfikacją oceny.

1. Konserwacja powinna być przeprowadzana wyłącznie zgodnie z zaleceniami producenta urządzenia. Czynności konserwacyjne i naprawcze wymagające interwencji wykwalifikowanego personelu muszą być wykonywane pod nadzorem osoby upoważnionej do stosowania łatwopalnych czynników chłodniczych.

2. TRANSPORT URZĄDZEN ZAWIERAJĄCYCH ŁATWOPALNE CZYNNIKI CHŁODNICZE Przestrzegać zasad dotyczących transportowania.

3. OZNAKOWANIE URZĄDZEN SYMBOLAMI

Zapoznać się z lokalnymi przepisami.

1. UTYLIZACJA URZĄDZEN ZAWIERAJĄCYCH ŁATWOPALNE CZYNNIKI CHŁODNICZE Przestrzegać przepisów krajowych.

2. PRZECHOWYWANIE SPRZĘTU/URZĄDZEŃ

Urządzenie musi być przechowywane zgodnie z instrukcjami producenta.

1. PRZECHOWYWANIE ZAPAKOWANEGO URZĄDZENIA (NIESPRZEDANEGO)

Opakowanie musi być skonstruowane w taki sposób, aby uszkodzenia mechaniczne znajdujących się w nim urządzeń nie prowadziły do wycieku czynnika chłodniczego.

Lokalne przepisy określają maksymalną liczbę części znajdujących się w wyposażeniu, które mogą być przechowywane razem.

NFORMACJE NA TEMAT KONSERWACJI

a) Kontrola strefy

Przed rozpoczęciem czynności na układach zawierających łatwopalne czynniki chłodnicze należy przeprowadzić kontrole bezpieczeństwa, aby ograniczyć do minimum ryzyko zapłonu. Przed przystąpieniem do naprawy układu chłodniczego przestrzegać następujących środków ostrożności.

b) Wykonywanie pracy

Czynności muszą być wykonywane pod nadzorem, aby zminimalizować ryzyko pojawienia się łatwopalnych gazów lub oparów podczas pracy.

c) Ogólna strefa robocza

Wszyscy pracownicy przeprowadzający konserwację oraz inni operatorzy znajdujący się w strefie roboczej powinni być poinformowani o charakterze wykonywanych czynności. Unikać pracy na małej przestrzeni. Obszar wokół strefy roboczej musi być odgrodzony. Zapewnić bezpieczeństwo strefy poprzez kontrolę materiałów łatwopalnych.

d) Kontrola obecności czynnika chłodniczego

Przed i w trakcie wykonywania czynności, należy kontrolować strefę roboczą za pomocą odpowiedniego czujnika do wykrywania czynnika chłodniczego, aby upewnić się, że operator wykryje obecność potencjalnie łatwopalnej atmosfery. Upewnić się, że przyrząd do wykrywania nieszczelności jest odpowiedni do stosowania z łatwopalnymi czynnikami chłodniczymi, tzn. że nie wytwarza iskier oraz jest odpowiednio uszczelniony i bezpieczny.

e) Obecność gaśnic

Jeżeli na urządzeniu chłodniczym lub jakiejkolwiek jego części okaże się kor wykonywanie czynności z użyciem wysokiej temperatury, należy mieć zawsze pod ręką odpowiedni sprzęt gaśniczy. W pobliżu strefy ładowania, zawsze trzymać gaś suchym proszkiem lub CO2.

f) Brak źródeł zapłonu

Aby nie doprowadzić do pożaru lub wybuchu, żaden operator wykonujący czynności na układzie chłodniczym, które wymagają odsłonięcia przewodu z łatwopalnym czynnikiem chłodniczym, nie może korzystać ze źródeł zapłonu.

Wszystkie możliwe źródła zapłonu, w tym papierosy, muszą znajdować się w odpowiedniej odległości od strefy montażu, naprawy, demontażu i utylizacji, gdzie łatwopalny czynnik chłodniczy mógłby się uwolnić do otaczającej przestrzeni.

Przed rozpoczęciem pracy sprawdzić, czy w otoczeniu urządzenia nie ma el łatwopalnych lub zagrożenia zapłonem.

Zastosować znaki zakazu palenia.

g) Strefa wentylowana

Przed uruchomieniem systemu lub rozpoczęciem czynności z użyciem wysokiej temperatury upewnić się, że obszar instalacji znajduje się na zewnątrz lub jest odpowiednio wentylowany. Przez cały okres wykonywania prac musi być zapewniony odpo poziom wentylacji.

Wentylacja musi umożliwiać bezpieczne rozproszenie uwolnionego czynnika chłodniczego, a najlepiej wydalenie go na zewnątrz do atmosfery.

h) Kontrole urządzeń chłodniczych

W przypadku wymiany elementów elektrycznych muszą być one odpowiednie do zastosowania i zgodne ze wskazanymi specyfikacjami.

Należy zawsze przestrzegać wytycznych producenta dotyczących konserwacji i serwisowania. W razie wątpliwości zwrócić się o pomoc do serwisu technicznego producenta.

W przypadku układów wykorzystujących łatwopalne czynniki chłodnicze przeprowadzić następujące kontrole: sprawdzić, czy wielkość wsadu jest zgodna z wymiaram pomieszczenia, w którym są zainstalowane części zawierające czynnik chłodniczy; czy system wentylacyjny i otwory wentylacyjne działają prawidłowo i nie są zatkane; jeżeli jest stosowany obieg czynnika chłodniczego sprawdzić, czy w obiegu wtórnym znajduje się czynnik chłodniczy; sprawdzić również, czy oznakowanie umieszczone na urządzeniu jest widoczne i czytelne.

Poprawić nieczytelne oznaczenia i znaki; przewody i części składowe układu chłodniczego muszą być zainstalowane w miejscu, w którym nie będą narażone na kontakt z jakąkolwiek substancją, która mogłaby spowodować korozję komponentów zawierających czynnik chłodniczy, chyba że są one wykonane z materiału odpornego na korozję lub są odpowiednio zabezpieczone przed korozją.

i) Kontrole urządzeń elektrycznych

Naprawa i konserwacja komponentów elektrycznych powinna obejmować wstępne

kontrole bezpieczeństwa oraz przegląd komponentów.

W przypadku wystąpienia usterki, która może mieć negatywny wpływ na bezpieczeństwo, nie podłączać zasilania, dopóki nie zostanie usunięty problem. Jeżeli usterka nie może być natychmiast usunięta, a jest konieczne działanie urządzenia, zastosować odpowiednie rozwiązanie tymczasowe.

Należy poinformować o takiej sytuacji właściciela sprzętu, aby wszystkie strony powiadomione.

Wstępne kontrole bezpieczeństwa obejmują: sprawdzenie, czy skraplacze są rozładowane: taka kontrola powinna być przeprowadzona w sposób bezpieczny, aby uniknąć iskrzenia; sprawdzenie, czy komponenty elektryczne i przewody pod napięciem nie są narażone podczas ładowania, uzupełniania lub opróżniania układu; sprawdzenie ciągłości połączenia z uziemieniem.

23. NAPRAWA SZCZELNIE ZAMKNIĘTYCH KOMPONENTÓW

a) Podczas naprawy szczelnie zamkniętych komponentów, przed zdjęciem jakiejkolwie osłony i rozpoczęciem pracy, odłączyć wszystkie źródła zasilania elektrycznego u urządzenia. Jeżeli okaże się konieczne zasilanie urządzenia podczas naprawy, umieścić w najbardziej krytycznym punkcie stale działające urządzenie do wykrywania nieszczelności, aby ostrzegało operatora o potencjalnie niebezpiecznej sytuacji.

b) Zwróć szczególną uwagę na poniższe informacje, aby upewnić się, że osłona nie została zmieniona w sposób niekorzystnie wpływający na poziom bezpieczeństwa podczas pracy na komponentach elektrycznych.

Należą do nich uszkodzenia kabli, nadmierna liczba połączeń, zaciski niezgodne zaleceniami, uszkodzenia uszczelek, nieprawidłowy montaż dławików kablowych itp.

Upewnić się, ze sprzęt jest zamontowany w sposób bezpieczny.

Upewnić się, że stan uszczelek lub materiałów uszczelniających nie pogorszył się do tego stopnia, że nie są one w stanie dłużej zapobiegać powstawaniu atmosfery palnej. Części zamienne muszą być zgodne ze specyfikacją producenta.

Zastosowanie szczeliwa silikonowego może ograniczyć skuteczność niektórych typów systemów wykrywania nieszczelności. Nie odłączać komponentów bezpieczeństwa przed przystąpieniem do wykonywania na nich czynności.

24. NAPRAWA KOMPONENTÓW BEZPIECZEŃSTWA

Nie podłącać do obwodu żadnych obciążeń indukcyjnych lub o stałej pojemności bez upewnienia się, że nie przekraczają one maksymalnego napięcia i prądu dopuszczalnych w używanym sprzęcie. Komponenty bezpieczeństwa to jedyne elementy, na których można pracować pod napięciem w obecności atmosfery palnej. System testowy musi posiadać odpowiednie natężenie prądu. Wymienić komponenty wyłącznie na części zalecane przez producenta. W przypadku nieszczelności, części inne niż wskazane mogą powodować zapłon czynnika chłodniczego w atmosferze.

25. OKABLOWANIE

Sprawdzić, czy okablowanie nie uległo zużyciu na skutek korozji, nadmiernego ciśnienia, drgań, ostrych krawędzi lub innych niekorzystnych czynników środowiskowych. Podczas kontroli pamiętać również o skutkach starzenia materiału lub ciągłych wibracjach powodowanych przez elementy takie jak sprężarki lub wentylatory.

26. WYKRYWANIE ŁATWOPALNYCH CZYNNIKÓW CHŁODNICZYCH

W żadnym wypadku nie stosować potencjalnych źródeł zapłonu do wykrywania wycieku czynnika chłodniczego. Nie używać palnika (ani żadnego innego systemu wykorzystującego otwarty płomień).

27. METODY WYKRYWANIA NIESZCZELNOŚCI

Za dopuszczalne metody wykrywania nieszczelności w przypadku systemów zawierających łatwopalne czynniki chłodnicze uznaje się te wskazane poniżej.

Stosować elektroniczne wykrywacze nieszczelności w przypadku łatwopalnych czynników chłodniczych nawet, jeżeli ich czułość może być niewystarczająca lub mogą wymagać ponownej kalibracji. (Przyrządy do wykrywania muszą być kalibrowane w miejscu, w którym nie ma chłodziwa) Upewnić się, że wykrywacz nie stanowi potencjalnego źródła

zapłonu oraz, że jest odpowiedni do stosowanego czynnika chłodniczego. Spół wykrywania nieszczelności musi być ustawiony na wartości procentowej LFL i chłodniczego i skalibrowany w odniesieniu do zastosowanego czynnika oraz musi być potwierdzona odpowiednia wartość procentowa gazu (maksymalnie 25 %). Płyn wykrywania nieszczelności mogą być stosowane przy większości czynników chłodniczych, ale należy unikać stosowania środków czyszczących zawierających chlor, ponieważ może on wchodzić w reakcję z czynnikiem chłodniczym i powodować korozję mie przewodów rurowych. Jeśli podejrzewa się wyciek, należy usunąć/zgasić wszelki otwarte płomienie. W przypadku wykrycia wycieku czynnika chłodniczego i konieczności spawania, należy usunąć cały czynnik z układu lub odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od punktu nieszczelności. Z tego powodu, przed i w trakcie spawania do systemu musi być wprowadzany azot beztlenowy (OFN).

28. USUWANIE I OPRÓŻNIANIE

Podczas prac naprawczych lub innych czynności na obiegu czynnika chłodniczego należy stosować konwencjonalne procedury. Niemniej jednak ważne jest, aby przestrze najlepszych zasad, ze względu na łatwopalność. Przestrzegać następującej procedury:

• Usunąć czynnik chłodniczy;
• Wyczyścić obwód gazem obojętnym;
- Opróżnić;
- Jeszcze raz wyczyścić gazem obojętnym;
- Otworzyć obwód przecinając lub spawając.

Czynnik chłodniczy musi być uzupełniany w odpowiednich butlach do odzysku. Wyczyścić system za pomocą OFN, aby zabezpieczyć urządzenie. Może być konieczne kilkakrotne powtórzenie takiego procesu. Nie wolno stosować sprężonego powietrza ani tlenu.

Zakończyć czyszczenie napełniając próżnię w układzie OFN i kontynuując napełnianie do osiągnięcia ciśnienia roboczego; następnie uwolnić OFN do atmosfery i przywrócić układ do stanu próżni. Powtarzać proces, dopóki w układzie nie będzie już czynnika chłodniczego. Po zastosowaniu ostatniego ładunku OFN, układ musi być doprowadzony do ciśnienia atmosferycznego, aby można było go użyć. Taka czynność jest konieczna, jeśli będzie konieczne spawanie na przewodach rurowych. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnego źródła zapłonu oraz, że jest zagwarantowana prawidłowa wentylacja.

29. PROCEDURA LADOWANIA

Oprócz konwencjonalnych procedur ładowania, należy spełnić wskazane poniżej warunki.

Podczas ładowania upewnić się, że nie dojdzie do zanieczyszczenia różnych czynników chłodniczych. Przewody rurowe powinny być możliwe jak najkrótsze, aby ograniczyć do minimum ilość znajdującego się w nich czynnika chłodniczego.

Butle muszą być utrzymywane w pozycji pionowej.

Przed napełnieniem układu chłodniczego czynnikiem upewnić się, że jest on uziemiony.

Oznaczyć system po naładowaniu (jeśli nie zostało to jeszcze zrobione).

Zwrócić szczególną uwagę, aby nie przeciążyć układu chłodniczego. Przed ponownym napełnieniem sprawdzić ciśnienie za pomocą OFN. Po zakończeniu ładowania i przed rozpoczęciem użytkowania przeprowadzić próbę szczelności układu. Przed opuszczeniem miejsca instalacji przeprowadzić dodatkową próbę szczelności.

30. WYCOFANIE Z UŻYTKU

Przed rozpoczęciem takiej procedury technik musi się zapoznać ze sprzętem i wszystkimi jego komponentami. Za dobrą praktykę uważa się bezpieczne odzyskiwanie wszystkich czynników chłodniczych. Przed rozpoczęciem takiej czynności należy pobrać próbkę oleju i czynnika chłodniczego na wypadek konieczności przeprowadzenia analizy przed ponownym użyciem odzyskanego czynnika. Przed rozpoczęciem procedury konieczne jest zapewnienie energii elektrycznej. a) Zapoznać się ze sprzętem i sposobem jego działania. b) Odciąć elektrycznie instalację. c) Przed wykonaniem procedury upewnić się, że: • W razie potrzeby są dostępne mechaniczne urządzenia do przenoszenia butli czynnikiem chłodniczym;

• Wszystkie środki ochronne są dostępne i prawidłowo stosowane;
• Proces odzyskiwania jest zawsze nadzorowany przez kompetentną osobę;
• Sprzęt do odzysku i butle spełniają wymogi odpowiednich norm.

d) Opróżnić układ chłodzenia, jeśli to możliwe.
e) Jeżeli nie można uzyskać próżni, należy zastosować kolektor, aby umożliwiać usunięcie czynnika chłodniczego z różnych części układu.
f) Przed rozpoczęciem odzysku upewnić się, że butła została umieszczona na wadze.
g) Uruchomić maszynę do odzysku i działać zgodnie z instrukcjami producenta.
h) Nie przeciązać butli. (Nie więcej niż 80 % objętości ciekłego wsadu).
i) Nie wolno przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.
j) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnić się, że butle i sprzęt zostały natychmiast usunięte z miejsca instalacji oraz, że wszystkie zawory odcinające zostały zamknięte.
k) nie wolno napełniać innego układu chłodniczego odzyskanym czynnikiem chłodniczym, chyba że został on oczyszczony i sprawdzony.

31. OZNAKOWANIE

Umieścić na sprzęcie etykietę informująca, że został on wyłączony z eksploatacji i opróżniony z czynnika chłodniczego. Wskazać na etykiecie datę i podpisać się. Upewnić się, że na sprzęcie znajdują się etykiety informujące o tym, że zawiera ono łatwopalny czynnik chłodniczy.

32. ODZYSKIWANIE

Podczas usuwania czynnika chłodniczego z układu, zarówno w celu konserwacji, jak i wycofania z eksploatacji, za dobrą praktykę uznaje się bezpieczne usunięcie wszystkich czynników chłodniczych. Podczas przelewania czynnika chłodniczego do butli upewnić się, że są stosowane wyłącznie butle przeznaczone do odzysku czynnika chłodniczego.

Upewnić się, że jest dostępna odpowiednia liczba butli do magazynowania całego wsadu z systemu.

Wszystkie butle, w których zostanie zgromadzony odzyskany czynnik chłodniczy, zostały zaprojektowane i oznakowane zgodnie z jego rodzajem (tzn. specjalne butle do odzysku danego czynnika chłodniczego). Butle muszą być wyposażone w nadciśnieniowy zawór bezpieczeństwa, a zawory odcinające muszą być w pełni sprawne.

Puste butle powinny być w stanie próżni i, jeśli to możliwe, schłodzone przed rozpoczęciem odzysku. Sprzęt do odzysku musi być w nienagannym stanie technicznym i zawierać zestaw instrukcji obsługi, które będą zawsze w zasięgu ręki oraz musi być odpowiedni do odzysku łatwopalnych czynników chłodniczych. Ponadto, musi być dostępny i w pełni funkcjonalny zestaw skalibrowanych wag.

Przewody muszą być wyposażone w hermetycznie zamknięte, znajdujące się w idealnym stanie złącza z możliwością rozłączenia.

Przed użyciem sprzętu do odzysku należy sprawdzić, czy jest on w dobrym stanie technicznym, czy był prawidłowo konserwowany oraz, czy wszelkie jego komponenty elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego.

W razie wątpliwości skonsultować się z producentem.

Zwrócić odzyskany czynnik chłodniczy dostawcy w odpowiedniej butli i z odpowiednią Kartą Przekazania Odpadów.

Nie mieszać czynnika chłodniczego w stacji do odzysku, a zwłaszcza w butlach.

Jeżeli będą usuwane sprężarki lub ich oleje, upewnić się, że zostały one opróżnione do odpowiedniego poziomu, aby w środku smarnym nie pozostawał palny czynnik chłodniczy.

Proces opróżniania musi być przeprowadzony przed zwróceniem sprężarki do dostawcy.

W celu przyspieszenia takiego procesu stosować wyłącznie elektryczne systemy grzewcze na obudowie sprężarki.

Usuwać olej z układu w sposób bezpieczny.

1 - OPIS URZĄDZENIA

1.1 - CHARAKTERYSTYKA

Urządzenie jest zapakowane pojedynczo w kartonowym pudle.

Opakowanie należy przechowywać w pozycji pionowej.

Osuszacz szybko usuwa wilgoć z powietrza, obniża wilgotność powietrza w pomieszczeniu i utrzymuje komfort suchego wnętrza.

Żądany poziom wilgotności można wybrać za pomocą cyfrowego przełącznika wilgotności.

Zegar umożliwia automatyczne włączanie i wyłączanie urządzenia.

1.2 - IDENTYFIKACJA GŁÓWNYCH CZĘŚCI

1. Ostona przednia
2. Kratka wylotowa powietrza
3. Uchwyt
4. Panel kontrolny

5. Kratka wlotu powietrza

6. Osłona tylna

7. Zbiornik wody
8. Kółka
9. Kabel zasilający
10. Filtr

11. Filtr węglowy

12. Instrukcja obsługi

13. Złącze odprowadzania skroplin
14. Elastyczny przewód ciągłego odprowadzania skroplin
15. Metalowa siatka

• Po usunięciu opakowania sprawdzić stan urządzenia; w razie wątpliwości nie używać go i przekazać profesjonalnie wykwalifikowanemu personelowi.
• Urządzenie należy zainstalować na twardym, poziomym podłożu, zachowując jednocześnie wentylację pomieszczenia.
• Umieścić urządzenie w odpowiednim środowisku. Upewnić się, że zasłony lub inne przedmioty nie utrudniają przepływu powietrza (rysunek 5).

PL - 11

• Pozostawić co najmniej 20cm wolnej przestrzeni po bokach i za urządzeniem oraz co najmniej 30cm nad nim (rysunek 1).
  • Wyciągnąć zbiornik (7) i rozwinąć przewód zasilający (9).
• Włożyć prawidłowo zbiornik (7) do korpusu urządzenia.
• Włożyć wtyczkę do gniazdka prądu; urządzenie emituje sygnał dźwiękowy.

nąć przycisk, aby włączyć urządzenie.

Ponownie wcisnąć przycisk, aby je wyłączyć.

Dioda LED obecności napięcia

czas pracy urządzenia, dioda LED świeci się na zielono.

Dioda LED pełnego zbiornika wody

zbiornik wody jest pełny, dioda LED świeci się na czerwono, urządzenie zostaje zatrzymane, a sygnalizator dźwiękowy emituje 15 sygnałów, aby ostrzec użytkownika.

Należy wyjąć zbiornik (7) (rysunek 7) i opróżnić go.

Aby ponownie uruchomić urządzenie, włożyć zbiornik w prawidłowy sposób.

Przycisk Timera

Gdy urządzenie jest zasilane elektrycznie, ale nie pracuje

wcisnąć przycisk „TIMER”, aby wejść do funkcji, następnie kilkakrotnie wcisnąć przycisk „TIMER” do momentu ustawienia czas opóźnienia włączenia (od 1 do 24 godzin); dioda LED TIMER zaświeci się na zielono.

Gdy wartość ustawiona na wyświetlaczu przestanie migać, zostanie zapisana i dioda LED zaświeci się na stałe. Po upływie ustawionego czasu urządzenie uruchomi się.

Aby dezaktywować funkcję przed uruchomieniem urządzenia, należy ustawić czas TIMER na „00”, włączyć lub wyłączyć urządzenie.

Podczas pracy urządzenia

wcisnąć przycisk „TIMER”, aby wejść do funkcji, następnie raz lub kilkakrotnie wcisnąć przycisk „TIMER” do momentu ustawienia czas opóźnienia wyłączanie (od 1 do 24 godzin); dioda LED TIMER będzie migać na zielono.

Gdy wartość ustawiona na wyświetlaczu przestanie migać, zostanie zapisana i dioda LED zaświeci się na stałe. Po upływie ustawionego czasu urządzenie wyłączy się.

Aby dezaktywować funkcję, należy ustawić na czas działania „00” lub wyłączyć urządzenie.

Dioda Led Timera

zas funkcja jest aktywna, dioda LED świeci się na zielono.

Przycisk +

dczas pracy urządzenia wcisnąć przycisk, aby zwiększyć odsetek wilgotności, którą chce się uzyskać w pomieszczeniu.

- Wartość można ustawić w zakresie od 30% do 90% (w krokach co 5). Wartość początkowa odpowiada poprzednio ustawionej wartości.

- Odsetek wilgotności wzrasta o 5% po każdym wciśnięciu przycisku „+”. Po przekroczeniu maksymalnego progu (90%) na wyświetlaczu pojawia się napis „Co”, i nastąpi aktywacja funkcji ciągłego osuszania.

$$ \mathrm{Np.:} \dots - > 8 0 - > 8 5 - > 9 0 - > \mathbf {C o} - > 3 0 - > 3 5 - > \dots $$

Nie można zmienić odsetka wilgotności w trybie „LAUNDRY”.

- Po jednoczesnym wciśnięciu przycisków „+” i „-” na wyświetlaczu pojawi się temperatura otoczenia.

Przycisk -

dczas pracy urządzenia wcisnąć przycisk, aby zwiększyć odsetek wilgotności, którą chce się uzyskać w pomieszczeniu.

- Wartość można ustawić w zakresie od 90% do 30% (w krokach co 5). Wartość początkowa odpowiada poprzednio ustawionej wartości.

- Odsetek wilgotności spada o 5% po każdym wciśnięciu przycisku „-”. Po przekroczeniu minimalnego progu (30%) na wyświetlaczu pojawia się napis „Co”, i nastąpi aktywacja funkcji ciągłego osuszania.

$$ \mathrm{Np.:} \dots - > 4 0 - > 3 5 - > 3 0 - > \mathbf {C o} - > 9 0 - > 8 5 - > \dots $$

Nie można zmienić odsetka wilgotności w trybie „LAUNDRY”.

- Po jednoczesnym wciśnięciu przycisków „+” i „-” na wyświetlaczu pojawi się temperatura otoczenia.

Przycisk FAN

dczas pracy urządzenia wcisnąć przycisk, aby wybrać żądaną prędkość wentylatora.

- Prędkość maksymalna - włączona zielona dioda LED

- Prędkość minimalna - włączona zielona dioda LED

Nie można zmienić prędkości wentylatora w trybie „LAUNDRY”.

Przycisk Mode

dczas pracy urządzenia wcisnąć przycisk, aby wybrać żądaną funkcję.

- tryb „Laundry” - włączona zielona dioda LED

- tryb „Normal” - włączona zielona dioda LED

- tryb „Fan” - włączona zielona dioda LED

Dioda LED funkcji odszraniania

urządzenie rozpocznie odszranianie wężownicy (funkcja automatyczna), włączy się kolorowa dioda LED.

Dioda LED funkcji Kłódki

ablokowaniu panelu sterowania, dioda LED świeci się na zielono. Aby zablokować lub odblokować panel sterowania, wcisnąć i przytrzymać przez 5 sekund przycisk „MODE”.

00

Wyświetlacz

• Podczas pracy urządzenia wyświetlany jest odsetek wilgotności w pomieszczeniu.
• Jeżeli podczas ustawiania odsetka wilgotności (przyciski „+”) i „-” lub Timera, w ciągu 5 sekund nie zostanie wciśnięty żaden przycisk, wyświetlacz powróci do wartości procentowej wilgotności w pomieszczeniu.
• Po jednoczesnym wciśnięciu przycisków „+” i „-” na wyświetlaczu pojawi się temperatura otoczenia.

1.5 - BLACKOUT

W przypadku awarii zasilania (blackout) po przywróceniu zasilania urządzenie wznawia pracę w trybie, w którym pracowało wcześniej.

2 - INSTALACJA

2.1 - TRANSPORT URZADZENIA

Urządzenie musi być transportowane i przenoszone w pozycji pionowej.

- W przypadku transportu w pozycji poziomej odczekać co najmniej jedną godzinę przed ponownym uruchomieniem.

- Przed przeniesieniem lub transportem urządzenia całkowicie spuścić skropliny, zgodnie z opisem z punktu 3.1.a

OSTRZEŻENIE

Transport urządzenia na delikatnych podłogach (np. drewnianych):

• Całkowicie spuścić skropliny.

- Podczas przenoszenia urządzenia należy zachować szczególnie ostrożność, ponieważ kółka mogą uszkodzić podłogę. Mimo, że kółka są one wykonane ze sztywnego materiału i obracają się, mogą ulec uszkodzeniu w wyniku użytkowania lub zabrudzeniu. Powinno się sprawdzić, czy kółka są czyste i mogą się swobodnie poruszać.

2.2 - OSTRZEŻENIA

Nieprzestrzeganie poniższych wskazówek może doprowadzić do uszkodzenia urządzenia.

a. Zainstalować urządzenie na płaskiej, stabilnej powierzchni, na poziomie podłogi.

b. Podłączyć urządzenie wyłącznie do uziemionego gniazdka elektrycznego.

c. Upewnić się, że zasłony lub inne przedmioty nie zasłaniają filtrów wlotu powietrza (Rys.5).

d. Należy pamiętać o zachowaniu minimalnej odległości 20/30 cm między urządzeniem a znajdującymi się w pobliżu przedmiotami (Rys.1).

azdka

e. Zawsze ustawić urządzenie w taki sposób, aby na wlocie i wylocie powietrza nie znajdowały się żadne przeszkody.
f. Urządzenia nie wolno używać w pralniach.
g. Instalować urządzenie wyłącznie w suchych pomieszczeniach.
h. Nie używać urządzenia w obecności niebezpiecznych materiałów, oparów lub cieczy.
i. Przynajmniej raz w tygodniu czyścić filtr powietrza.

2.3 - PODŁĄCZENIE ELEKTRYCZNE

Urządzenie jest wyposażone w kabel zasilający z wtyczką.

Przed podłączeniem urządzenia upewnić się, że:

• Wartości napięcia i częstotliwości zasilania są zgodne wskazanymi na tabliczce znamionowej urządzenia.
• Kabel zasilający posiada skuteczne uziemienie i odpowiednie wymiary do maksymalnego poboru mocy przez urządzenie.
• Zgodnie z krajowymi przepisami instalacyjnymi na zasilaniu urządzenia musi być zainstalowane odpowiednie wielobiegunowe urządzenie odłączające.

- Urządzenie powinno być zasilane wyłącznie z gniazdka kompatybilnego z dostarczoną wtyczką.

z danymi

OSTRZEŻENIE

bel zasilający może być wymieniony wyłącznie przez serwis pomocy technicznej firmy Olimpia Splendid lub przez personel o podobnych kwalifikacjach.

3 - ODPROWADZANIE WODY

3.1 - OPRÓŻNIANIE ZBIORNIKA

- Gdy zaświeci się dioda LED, urządzenie zatrzyma się, włączy się sygnał dźwiękowy i będzie konieczne opróżnienie zbiornika (7).

• Dwiema rękami wyjąć zbiornik (7) z korpusu urządzenia (rysunek 7).
• Opróżnić zbiornik (7) (rysunek 8).
• Prawidłowo umieścić zbiornik (7) w korpusie urządzenia, w przeciwnym razie będzie się świecić dioda LED i urządzenie nie będzie działać.

3.2 - ODPROWADZANIE WODY W TRYBIE CIĄGŁYM

- W razie potrzeby dostarczony przewód (14) można podłączyć do złącza (13) w celu ciągłego odprowadzania wody zebranej podczas osuszania.

• Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka zasilającego.
• Zdjąć korek (T) ze złącza (13) (rysunek 9).
• Podłączyć dostarczony gumowy wąż (14) do złącza (13).
• Zaleca się przymocowanie węża (14) do złącza (13) za pomocą zacisku (nie znajduje się w wyposażeniu).

W trybie „Laundry” zaleca się ciągłe odprowadzanie wody, aby osuszacz nie zatrzy- mywał się, gdy zbiornik jest pełny.

Upewnić się, że gumowy przewód (14) nie przekracza wysokości złącza spustowego, w przeciwnym razie woda zalegająca w urządzeniu może spowodować nieprawidłowe działanie urządzenia, uszkodzenie urządzenia i/lub niebezpieczne warunki pracy.

Podczas pracy w trybie ciągłego odprowadzania wody nie wyciągać zbiornika wody.

Alarm pełnego zbiornika nie wykrywa ewentualnych problemów spowodowanych zewnętrznym spustem wody. Nadzór jest konieczny, aby zapobiec awariom, uszkodzeniu sprzętu i/lub niebezpiecznym warunkom pracy.

4 - KONSERWACJA I CZYSZCZENIE

Przed przystąpieniem do czyszczenia lub konserwacji urządzenia należy wyjąć wtyczkę z gniazdka i poczekać na zatrzymanie wirnika.

acji

4.1 - CZYSZCZENIE

4.1.a - Czyszczenie urządzenia

• Do czyszczenia urządzenia używać suchej szmatki.
• Jeśli urządzenie jest bardzo brudne, do czyszczenia jego zewnętrznej części można użyć szmatki zwilżonej letnią wodą (maks. 50°C) z łagodnym detergentem. Wytrzeć suchą ściereczką.

Przed włożeniem wtyczki do gniazdka prądu upewnić się, czy urządzenie jest całkowicie suche.

Nie używać szmatek nasączonych środkami chemicznymi lub antystatycznych czyszczenia urządzenia.

Nie używać benzyny, rozpuszczalników, pasty polerskiej lub podobnych środków. Takie produkty mogą powodować pękanie lub deformację plastikowej powierzchni.

Do czyszczenia urządzenia nie używać oleju, środków chemicznych ani produktów ściernych.

Nie myć lub zanurzać urządzenia w wodzie.

- Za pomocą odkurzacza usunąć kurz z kratek wlotu i wylotu powietrza.

W przypadku nieprawidłowego działania nie próbować demontować urządzenia; zawsze skontaktować się ze sprzedawcą lub serwisem technicznym.

4.2 - CZYSZCZENIE FILTRA POWIETRZA (RYS.10-11)

Filtr zatrzymuje zanieczyszczenia obecne w powietrzu, dlatego należy go czyścić raz w miesiącu.

• Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka zasilającego.
• Za pomocą śrubokręta krzyżakowego odkręcić dwie śruby (X) mocujące kratkę wlotu powietrza (5) do urządzenia.
• Wyjąć z kratkę wlotu powietrza wraz z filtrami z gniazda (10 i 11).
  • Wyjąć filtry (10 i 11) z kratki.
• Wyczyścić kratkę (5) i filtr (10) za pomocą odkurzacza lub umyć je wodą (w razie potrzeby używając nieagresywnego detergentu); następnie odstawić do wyschnięcia w chłodne miejsce (rys. 11).
  • Wyczyścić filtr węglowy (11) za pomocą odkurzacza. Jeśli brudny lub zużyty, wymienić.
• Ponownie włożyć filtry (10 i 11) do kratki.
• Zamontować kratkę wlotu powietrza (5) wraz z filtrem powietrza (10) i filtrem węglowym (11) na urządzeniu, dokręcając dwie śruby (X).

Filtr węglowy (11) NIE nadaje się do mycia. Zaleca się jego wymianę co 6÷12 miesięcy użytkowania.

Jeśli filtry (10 11) są uszkodzone, należy je wymienić.

Przed ponownym włożeniem filtra (10) do kratki (5) poczekać na jego całkowite wyschniecie.

Nie używać urządzenia bez kratki (5) lub filtrów (10 lub 11), lub jeżeli są one uszkodzone.

PL - 16

4.3 - CZYSZCZENIE ZBIORNIKA

• Jeśli zbiornik wody jest brudny, wymyć go zimną lub letnią wodą.
• Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka zasilającego.
  • Wyciągnąć zbiornik (7).

Nie używać środków czyszczących, ostrych gąbek, szmatek nasączonych środkami chemicznymi, benzyny, benzenów, rozcieńczalników ani innych rozpuszczalników ponieważ mogą one zarysować i uszkodzić zbiornik oraz spowodować wycieki wody.

5 - PRZECHOWYWANIE URZĄDZENIA

Jeśli urządzenie nie będzie używane przez dłuższy okres czasu lub w przypadku prac, które mogą powodować powstawanie dużej ilości kurzu, zaleca się wykonanie następujących czynności:

- Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka zasilającego.

• Opróżnić pozostałą w zbiorniku wodę.
  • Wyczyścić filtr powietrza.
• Umieścić w chłodnym, suchym miejscu chronionym przed wilgocią.

6 - DANE TECHNICZNE

Sprawdzić wskazane poniżej dane techniczne na tabliczce znamionowej umieszczonej na produkcie (ry-sunek 2):

	SECCOPROF 30 P SECCOPROF 40 P
Wydajność znamionowa 30l / dzień (30°C, 80%RH) 40l / dzień (30°C, 80%RH)
Zasilanie AC 220-240V / 50Hz AC 220-240V / 50Hz
Pojemność zbiornika 8 l 8 l
Maksymalny wsad czynnika chłodniczego	R290 / 83g	R290 / 96g
Waga netto	25,5 kg	25,5 kg
Maksymalne ciśnienie projektowe	Po stronie wysokiego ciśnienia: 3,2 MPaPo stronie niskiego ciśnienia: 1 MPa	Po stronie wysokiego ciśnienia: 3,2 MPaPo stronie niskiego ciśnienia: 1 MPa
Minimalna wielkość pomieszczenia	4 m^2 (powierzchnia użytkowa)	4 m^2 (powierzchnia użytkowa)
Wymiary	312 x 453 x 635 mm	312 x 453 x 635 mm
Bezpiecznik	3.15 A	3.15 A

7 - NIEPRAWIDŁOWOŚCI I MOŻLIWE ROZWIAŻANIA

PRZED SKONTAKTOWANIEM SIE Z SERWISEM TECHNICZNYM

Przed skontaktowaniem się z serwisem należy zapoznać się z poniższą lista.

Lista opisuje najczęstsze problemy, które nie są spowodowane wadami produkcyjnymi lub materiałowymi.

PROBLEM MOŻLIWE PRZYCZYNY SUGEROWANE ROZWIĄZANIA
Urządzenie nie działa	Kabel zasilający odłączony. Włożyć wtyczkę do gniazdka elektrycznego i upewnić się, że jest obecne na- pięcie elektryczne.
	Dioda LED pełnego zbiornika jest Opróżnić zbiornik i prawidłowo włożyć czona (zbiornik pełny lub nieprawidłowo ustawiony).
	Temperatura otoczenia poza maksymal- nym zakresem roboczym urządzenia.	Została aktywowana funkcja zabezpie- czająca. Urządzenie nie działa w takich temperaturach.
Funkcja osuszania nie działa lub urządzenie często włącza się/ wyłącza	Zatkany filtr powietrza. Wyczyścić filtr powietrza.
	Otwarte drzwi lub okno. Zamknąć drzwi i/lub okno.
	Kratki wlotu i wylotu powietrza są zatka- ne.	Usunąć przeszkody lub wyczyścić kratki wlotu i wylotu powietrza.
	Ustawiony poziom wilgotności jest wyż- szy niż poziom wilgotności w pomiesczeniu.	Ustawić poziom wilgotności niższy poziom wilgotności w pomieszczeniu.
Wyciek wody	Zbiornik wody jest pełny. Opróżnić zbiornik wody.
	Gumowy wąż jest zagięty. Prawidłowo ułożyć wąż, aby uniknąć co- fania wody.
Urządzenie działa głośno	Jest przechylone lub niestabilne. Ustawić urządzenie na równej i stabilnej powierzchni (redukcja drgań).
	Zatkany filtr powietrza. Wyczyścić filtr powietrza.
Wyświetlacz pokazuje LO	Poziom wilgotności w otoczeniu poniżej 20%.	Jest to normalne. Sprężarka zatrzymuje się, a wentylator kontynuuje pracę.

Praca w niskiej temperaturze z funkcją automatycznego odszraniania

Urządzenie jest wyposażone w funkcję automatycznego odszraniania (wskazywaną podświetleniem odpowiedniej diody LED „POWER”), która w odpowiednich przedziałach czasowych i kontrolując temperaturę środowiska, reguluje pracę urządzenia.

0 - AVERTIZĂRI....2

0.1 - INFORMATII GENERALE....2
0.2 - SIMBOLURI....2

0.2.1 - Pictograme editoriale....2

0.3 - AVERTIZĂRI GENERALE....3
0.4 - FOLOSIRE PREVĂZUTĂ....5
0.5 - FOLOSIRE NEPREVĂZUTĂ ȘI POTENTIAL PERICULOASĂ....5
0.6 - AVERTIZĂRI PENTRU GAZUL REFRIGERANT R290 6

1 - DESCRIERE APARAT.... 11

1.1 - CARACTERISTICI 11
1.2 - IDENTIFICAREA PĂRTILOR PRINCIPALE 11
1.3 - INSTALARE APARAT 11
1.4 - PANOU DE CONTROL 12
1.5 - BLACKOUT 14

2 - INSTALARE 14

2.1 - TRANSPORTUL APARATULUI....14
2.2 - AVERTIZĂRI 14
2.3 - CONECTARE ELECTRICĂ....15

3 - EVACUARE APĂ 15

3.1 - GOLIREA REZERVORULUI 15
3.2 - EVACUARE APĂ ÎN CONTINUU 15

4 - ÎNTRETINERE ŞI CURĂTARE.... 16

4.1 - CURĂTARE....16
4.1.a - Curățarea aparatului....16
4.2 - CURĂȚAREA FILTRULUI DE AER 16
4.3 - CURĂȚAREA REZERVORULUI 17

5 - DEPOZITAREA APARATULUI 17

6 - DATE TEHNICE....17

7 - PROBLEME \$I SOLUTII 18

32. VYPUŠTĚNÍ CHLADIVA

4.3 - ČIŠTĚNÍ NÁDRŽE
