KÄYTTÖOHJE Seccoprof 30 P OLIMPIA SPLENDID

Varoitus: tulipalovaara

Advarsel: Fare for brann

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset....2

0.3 - YLEISET VAROITUKSET....3
0.4 - KÄYTTÖTARKOITUS....5
0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN JA POTENTIAALISESTI VAARALLINEN KÄYTTÖ......5
0.6 - R290-KYLMÄAINEKAASUA KOSKEVAT VAROITUKSET....6

1 - LAITTEEN KUVAUS 11

1.1 - OMINAISUUS....11

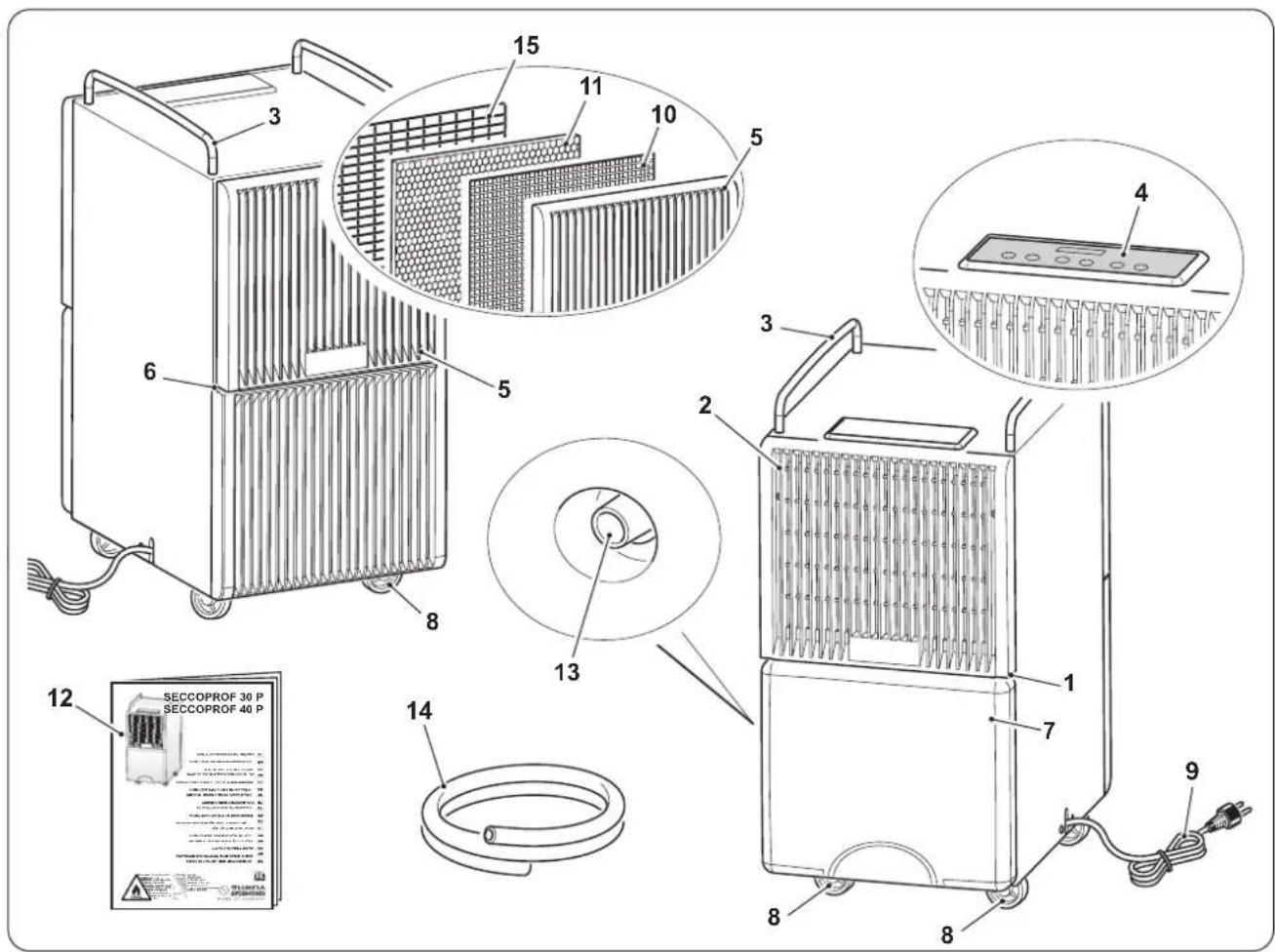

1.2 - PÄÄOSIEN TUNNISTAMINEN.... 11
1.3 - LAITTEEN ASENNUS....11

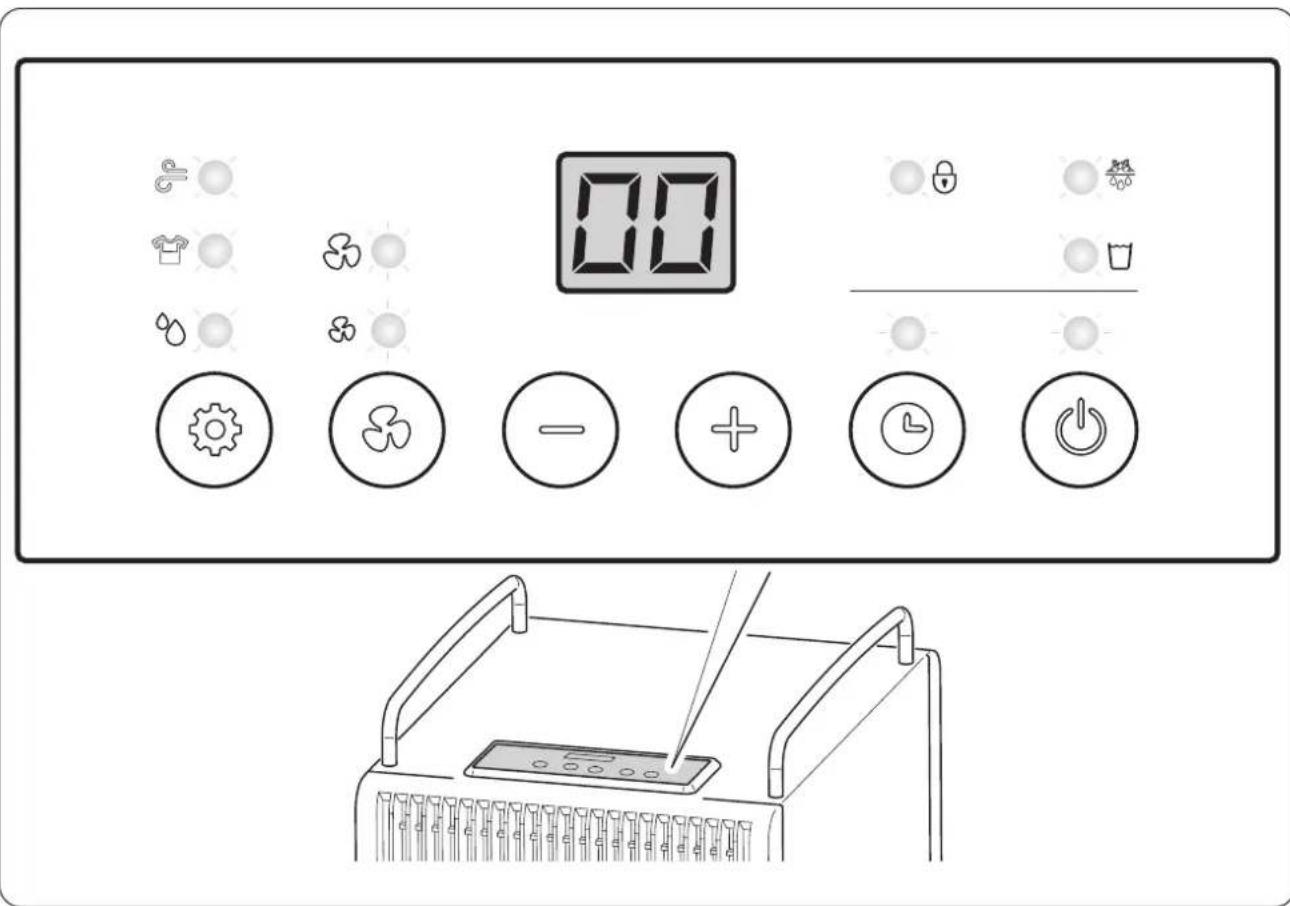

1.4 - OHJAUSPANEELI 12
1.5 - BLACKOUT 14

2 - ASENNUS....14

2.1 - LAITTEEN KULJETUS....14
2,2 - VAROITUKSIA....14
2.3 - SÄHKÖLIITÄNTÄ....15

3 - VEDEN POISTO 15

3.1 - TYHJENNÄ SÄILIÖ 15
3.2 - VEDEN JATKUVA TYHJENNYS 15

4 - HUOLTO JA PUHDISTUS 16

4.1 - PUHDISTUS....16
4.1.a - Laitteen puhdistus 16
4.2 - ILMANSUODATTIMEN PUHDISTUS....16
4.3 - SÄILIÖN PUHDISTUS 17

5 - LAITTEEN SÄILYTYS 17

Puotteessa tai pakkauksessa oleva merkki osoittaa, että tuotetta ei saa käsitellä normaalin kotitalousjätteen tapaan vaan sen on toimitettava tarkoituksenmukaiseen keräyspisteseen sähköja elektroniikkaromujen kierrätystä varten. Huolehtimalla tämän tuotteen oikein tapahtuvasta hävittämisestä autetaan välttämään mahdollisia ympäristölle ja terveydelle negatiivisia vaikutuksia, joita voisi aiheutua tuotteen sopimattomasta käsittelystä.

Jos haluat tietoja tuotteen kierrätyksestä, ota yhteys paikallisiin viranomaisiin, jätteiden hävityksestä huolehtivaan yhtiöön tai tuotteen ostoliikkeeseen.

Tämä säännös on voimassa vain EU:n jäsenvaltioissa.

0 - VAROITUKSIA

0.1 - YLEISTIETOJA

Ensinnäkin haluamme kiittää sinua siitä, että valitsit valmistamamme tuotteen.

0.2 - SYMBOLIT

Seuraavassa luvussa esitetyt piirrokset antavat nopeasti ja yksiselitteisesti tietoa, jota tarvitaan laitteen oikeaan ja turvalliseen käyttöön.

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset

	Ilmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen asentamista ja/tai käyttöä.
	Ilmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen huoltotoimenpiteitä ja/tai puhdistusta.
	Ilmoittaa, että liitteenä olevissa oppaissa voi olla lisätietoja.
	Osoittaa, että tietoja on saatavilla käyttö- tai asennusoppaassa.
	Osoittaa, että huoltohenkilöstön on käsiteltävä laitetta asennusohjeen mukaisesti.
	Se osoittaa, että laite käyttää syttyvää kylmäainetta. Jos kylmäaine pääsee ulos ja altistuu ulkoiselle syttymislähteelle, on olemassa tulipalon vaara.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä määräyksiä noudattamalla, sähköiskun vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä määräyksiä noudattamalla, fyysisten vammojen syntymiseen liittyvä vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuusmääräysten mukaisesti, on olemassa palovammojen vaara, joka aiheutuu kosketuksesta korkealämpöisiin komponentteihin.
	Tätä symbolia edeltävät kappaleet sisältävät erittäin tärkeitä tietoja ja määräyksiä, ennen kaikkea mitä turvallisuuteen tulee. Niiden noudattamatta jättäminen voi aiheuttaa:- vaaratekijöitä käyttäjien turvallisuudelle- sopimuksen mukaisen takuun raukeamisen- valmistajayrityksen vastuusta luopumisen.
[0734]	Merkitse toimet, joita ei missään nimessä saa tehdä.
	Ilmoita asianomaiselle henkilökunnalle, että laitetta ei saa peittää sen ylikuumenemisen estämiseksi.

0.3 - YLEISET VAROITUKSET

SÄHKÖLAITTEITA

KÄYTETTÄESSÄ

ON

AINA

NOUDATETTAVA

PERUSTURVALLISUUSTOIMENPITEITÄ TULIPALON, SÄHKÖISKUN JA HENKILÖVAHINKOJEN VAARAN VÄHENTÄMISEKSI, MUKAAN LUKIEN SEURAAVAT:

Tämä asiakirja on lain mukaan luottamuksellinen, eikä sitä saa jäljentää tai luovuttaa kolmansille osapuolille ilman OLIMPIA SPLENDID -yhtiön nimenomaista lupaa.

Laitteita saatetaan päivittää, joten niiden yksityiskohdat voivat poiketa kuvatuista, sanotun kuitenkaan rajoittamatta tämän oppaan tekstien soveltamista.

Lue tämä opas huolellisesti ennen kuin ryhdyt mihinkään toimenpiteeseen (asennus, huolto, käyttö) ja noudata tarkasti yksittäisiä lukuja.

äilytä tätä ohjekirjaa tulevaa tarvetta varten.

1. Kun olet poistanut pakkauksen, varmista laitteen eheys. Pakkaustarvikkeita ei saa jättää lasten ulottuville, sillä ne saattavat aiheuttaa potentiaalisen vaaran.

2. VALMISTAJA EI OTA VASTUUTA HENKILÖ- TAI OMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TÄSSÄ KIRJASESSA ANNETTUJA MÄÄRÄYKSIÄ EI OLE NOUDATETTU.

3. Valmistaja pidättää oikeuden tehdä malleihinsa milloin tahansa muutoksia, edellyttäen, että tässä käyttöoppaassa kuvatut olennaiset ominaisuudet säilyvät.

Tällaisten ilmankuivaimien huoltaminen voi olla vaarallista, koska laitteen sisällä on paineistettua kylmääinekaasua ja jännitteisiä sähkökomponentteja.

Siksi kaikki huoltotyöt (suodattimen puhdistusta lukuun ottamatta) saa suorittaa vain valtuutettu ja pätevä henkilökunta.

1. Asennus tässä käyttöohjeessa annettujen varoitusten ulkopuolelle ja käyttö määrättyjen lämpötilarajojen ulkopuolella johtaa takuun raukeamiseen.

2. Käyttäjä voi myös itse suorittaa suodattimen rutiinihuollon ja yleisen ulkoisen puhdistuksen, koska niihin ei liity vaikeita tai vaarallisia toimenpiteitä.

3. Asennuksen ja kaikkien huoltotoimenpiteiden aikana on noudatettava tässä käyttöoppaassa ja laitteen sisälle tai päälle kiinnitetyissä tarroissa mainittuja varotoimenpiteitä sekä kaikkia maalaisjärjen ja asennuspaikalla voimassa olevien turvallisuusmääräysten edellyttämiä varotoimenpiteitä.

4. Käytä osia vaihdettaessa vain alkuperäisiä OLIMPIA SPLENDID -varaosia.

1. Jos laitetta ei käytetä pitkään aikaan tai kukaan ei oleskele ilmastoidussa huoneessa, on suositeltavaa katkaista virransyöttö onnettomuuksien välttämiseksi.

1. Älä käytä laitteen puhdistamiseen nestemäisiä tai syövyttäviä pesuaineita äläkä suihkuta vettä tai muita nesteitä laitteen päälle, sillä ne voivat vahingoittaa muoviosia tai jopa aiheuttaa sähköiskun.

1. Älä kastele laitetta. Saattaa syntyä oikosulku tai tulipalo. Älä koskaan upota laitetta veteen tai muihin nesteisiin.

1. Häiriötilanteissa (esim. epänormaali ääni, paha haju, savu, epänormaali lämpötilan nousu, sähkövuoto jne.) sammuta laite välittömästi ja irrota se pistorasiasta. Korjauksia saavat tehdä vain valmistajan valtuuttamat huoltokeskukset, ja niissä saa käyttää vain alkuperäisiä varaosia. Edellä mainittujen seikkojen noudattamatta jättäminen voi vaarantaa laitteen turvallisuutta.

2. Älä jätä laitetta toimintaan, jos ovet tai ikkunat ovat auki.

1. Älä irrota verkkopistoketta käytön aikana. Tulipalon tai sähköiskun vaara.

2. Älä aseta painavia tai kuumia esineitä laitteen päälle.

Älä istu tai nouse laitteen päälle.

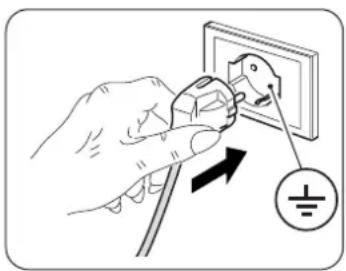

1. Varmista ennen laitteen sähköistä kytkemistä, että tyyppikilven tiedot vastaavat sähköverkon tietoja. Pistorasian on oltava maadoitettu. Tyyppikilpi (T) sijaitsee laitteen sisällä, ja se näkyy vain poistamalla kanisteri (kuva 2).

2. Asenna laite valmistajan ohjeiden mukaisesti. Väärä asennus, josta valmistajaa ei voi pitää vastuussa, saattaa aiheuttaa vahinkoja henkilöille, eläimille tai esineille.

älä käytä laitetta suljetussa tilassa, kuten kaapin sisällä, sillä se voi aiheuttaa tulipalon.

1. Jos pistorasia ja laitteen pistotulppa eivät sovi yhteen, vaihdata pistorasia toiseen sopivaan pistorasiaan ammattitaitoisella henkilökunnalla, joka varmistaa, että pistorasian kaapelin poikkileikkaus on sopiva laitteen ottamalle teholle. Jos niiden käyttö on välttämätöntä, niiden on oltava voimassa olevien turvallisuusstandardien mukaisia, ja niiden virran nimellisarvon (A) on oltava vähintään laitteen enimmäisvirran nimellisarvon suuruinen.

2. Tätä laitetta EI ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kaukoohjausjärjestelmän avulla.

3. Käytä laitetta aina yksinomaan pystysuorassa asennossa.
4. Älä tuki tulo- ja poistoilmasäleikköjä millään tavalla.
5. Älä työnnä vieraita esineitä ilman sisään- ja ulostulosäleikköihin, sillä on olemassa sähköiskun, tulipalon tai laitteen vaurioitumisen vaara.
6. Älä käytä laitetta:

- märillä tai kosteilla käsillä;

- paljain jaloin.

1. Älä vedä virtajohdosta tai itse laitteesta irrottaaksesi pistokkeen pistorasiasta.
2. Älä käytä laitetta suorassa auringonvalossa tai lähellä lämmönlähteitä, kuten uunia, lämmitintä tai patteria (kuva 3)

3. Älä käytä laitetta kaasulaitteiden läheisyydessä (kuva 3)

4. Älä käytä laitetta verhojen läheisyydessä, koska ne voivat imeytyä ilmanottoaukkoihin (kuva 5).

5. Aseta laite aina vakaalle, tasaiselle ja vaaitetulle alustalle.

6. Jätä vähintään 20 cm vapaata tilaa laitteen sivuille ja taakse ja vähintään 30 cm vapaata tilaa laitteen yläpuolelle (kuva 1).

7. Älä sijoita laitetta pistorasian lähelle (kuva 4).

8. Pistorasiaan on päästävä helposti käsiksi, jotta pistoke on helppo irrottaa hätätilanteessa.

9. Älä käsittele pistoketta, jos kätesi ovat märät.

10. Älä taivuta, taita, vedä tai vahingoita virtajohtoa liikaa.

11. Älä vie virtajohtoa mattojen, peittojen tai kiskojen alle. Sijoita kaapeli kulkemattomille alueille kompastumisen välttämiseksi.

12. Irrota kaapeli pistorasiasta, kun laitetta ei käytetä pitkään aikaan ja/tai kun kukaan ei ole kotona.

13. Älä käytä laitetta ulkona tai märillä pinnoilla. Vältä nesteiden läikkymistä laitteen päälle. Älä käytä laitetta pesualtaiden tai vesihanojen lähellä.

14. Älä kallista laitetta millekään puolelle, koska ulos valuva vesi voi vahingoittaa sitä.

41a. Tyhjennä säiliöön talteen otettu vesi.

Jos asennettu, poistoputken on kuljettava alaspäin, jotta kondenssivesi poistuu jatkuvasti.

1. Puhdista laite kostealla liinalla; älä käytä hankaavia tuotteita tai materiaaleja.

Suodattimen puhdistus, katso asiaankuuluva kohta.

1. Yleisin syy ylikuumenemiseen on pölyn tai nukan kertyminen laitteeseen. Poista nämä kertymät säännöllisesti irrottamalla laite pistorasiasta ja imuroimalla ritilät.

2. Älä käytä laitetta ympäristössä, jossa lämpötila vaihtelee huomattavasti, koska laitteen sisälle voi muodostua kondenssivettä.

3. Asenna laite vähintään 2 metrin päähän muista elektronisista laitteista (TV, radio, tietokone, DVD-soitin jne.) häiriöiden välttämiseksi (kuva 6).

4. Älä käytä laitetta, jos huoneeseen on äskettäin ruiskutettu hyönteismyrkkyä tai jos huoneessa on palavia suitsukkeita, kemikaalihöyryjä tai öljyisiä jäämiä.

5. Älä käytä laitetta ilman suodattimia paikoillaan.

6. Valtuuttamattoman henkilön suorittama purkaminen, korjaaminen tai muuntaminen voi aiheuttaa vakavia vaurioita ja mitätöidä valmistajan takuun.

7. Älä käytä laitetta, jos se hajoaa tai siinä on toimintahäiriöitä, jos kaapeli tai pistoke on vaurioitunut tai jos se on pudonnut tai vahingoittunut millään tavalla. Sammuta laite, irrota se pistorasiasta ja anna ammattitaitoisen henkilön tarkastaa se.

8. Älä pura äläkä tee muutoksia laitteeseen.

1. Jos muissa laitteissa on kaasuvuotoja, tuuleta huone hyvin ennen laitteen käyttöä.

2. Käytä laitetta ympäristöissä, joiden lämpötila on 5 °C:n ja 35 °C:n välillä.

3. Laitteen korjaaminen itse on erittäin vaarallista.

4. Jos päätät lopettaa tällaisen laitteen käytön, on suositeltavaa tehdä se toimintakyvyttömäksi katkaisemalla virtajohto, kun olet irrottanut sen pistorasiasta. Lisäksi on suositeltavaa tehdä laitteen osista vaarattomia, erityisesti lapsille, jotka voivat käyttää käytöstä poistettua laitetta leikeissään.

5. Älä altista laitetta ilmastollisille tekijöille (sade, aurinko, jne.).

6. Älä käytä laitetta kylpyammeen, suihkun tai uima-altaan välittömässä läheisyydessä.

Sulake: 3,15 A

0.4 - KÄYTTÖTARKOITUS

• Laitetta saa käyttää ainoastaan tuulettimena tai ilmankuivaimena, jonka ainoana tarkoituksena on tehdä huoneesta, jossa oleskelet, viihtyisä.
• Tämä laite on tarkoitettu vain kotitalouskäyttöön tai vastaavaan käyttöön.

- Laitteen vääränlainen käyttö ja ihmisille, omaisuudelle tai eläimille aiheutuneet vahingot vapauttavat OLIMPIA SPLENDIDin kaikesta vastuusta.

0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN JA POTENTIAALISESTI VAARALLINEN KÄYTTÖ

- Ilmankuivaimia ei saa asentaa tiloihin, joissa on syttyviä tai räjähdysherkkiä kaasuja, erittäin kosteisiin tiloihin (pesulat, kasvihuoneet jne.) tai tiloihin, joissa on muita laitteita, jotka tuottavat voimakasta lämpöä, tai suolaisen tai rikkipitoisen veden lähelle.

- ÄLÄ käytä kaasua, bensiiniä tai muita syttyviä nesteitä laitteen lähellä.

Tätä tuotetta saa käyttää vain tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Muu kuin määritetty käyttö voi aiheuttaa vakavia vammoja. VALMISTAJA EI OTA VASTUUTA HENKILÖ- TAI OMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TÄSSÄ OPPAASSA ANNETTUJA MÄÄRÄYKSIÄ EI OLE NOUDATETTU.

0.6 - R290-KYLMÄAINEKAASUA KOSKEVAT VAROITUKSET

1. LAITE SISÄLTÄÄ R290-KAASUA (SYTTYVYYSLUOKITUS A3)

2. LAITE ON SÄILYTETTÄVÄ HYVIN ILMASTOIDUSSA TILASSA, JONKA KOKO VASTAA LAITTEEN KÄYTTÖÄ VARTEN MÄÄRITETTYJÄ MITTOJA.

3. LAITE ON ASENNETTAVA, SITÄ ON KÄYTETTÄVÄ JA SÄILYTETTÄVÄ HUONEESSA, JONKA LATTIAPINTA-ALA ON SUUREMPI KUIN 4m².

4. TÄMÄ LAITE SISÄLTÄÄ R290-KYLMÄAINEKAASUN MÄÄRÄN, JOKA VASTAA LAITTEEN TIEDOT SISÄLTÄVÄSSÄ TARRASSA ILMOITETTUA MÄÄRÄÄ.

5. LAITE ON SÄILYTETTÄVÄ TILASSA, JOSSA EI OLE JATKUVASTI TOIMIVIA SYTYTYS-LÄHTEITÄ (ESIM. AVOTULI, KAASULAITTEET TAI SÄHKÖLLÄ TOIMIVAT LÄMMITTI-MET).

6. Älä puhkaise tai polta sitä.

7. Huomaa, että kylmäaineet voivat olla hajuttomia.

8. R290 on eurooppalaisten ympäristödirektiivien mukainen kylmäainekaasu. Älä tee reikää mihinkään jähdytysnestekierron osaan.

9. Älä käytä mitään muita kuin valmistajan suosittelemia keinoja sulatusprosessin no-peuttamiseen tai puhdistamiseen.

10. Kun sulatat ja puhdistat laitetta, älä käytä muita kuin valmistajan suosittelemia työkaluja.

11. Jos laite asennetaan, sitä käytetään tai varastoidaan tuulettamattomassa tilassa, tila on suunniteltava siten, että sähkölämmittimistä, uuneista tai muista syttymislähteistä johtuvat kylmääinevuodot estetään.

12. Noudata kansallisia kaasusäädöksiä.

13. Pidä ilmanvaihtoaukot vapaina esteistä.

14. Laite on säilytettävä siten, että vältetään mekaaniset vauriot.

15. Kylmäainepiirissä tai sen sisällä työskentelevillä henkilöillä on oltava voimassa oleva todistus, joka osoittaa heidän pätevyytensä käsitellä kylmäaineita turvallisesti alan tunnustetun arviointieritelmän mukaisesti.

1. Huoltotoimenpiteet on suoritettava ainoastaan laitteen valmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, jotka edellyttävät muun ammattitaitoisen henkilöstön apua, on suoritettava syttyvien kylmäaineiden käyttöön perehtyneen henkilön valvonnassa.

2. SYTTYVIÄ KYLMÄAINEITA SISÄLTÄVIEN LAITTEIDEN KULJETUS Katso kuljetusmääräykset.

3. LAITTEIDEN MÉRKITSEMÍNEN SYMBOLEILLA Katso paikalliset määräykset.

4. SYTTYVIÄ KYLMÄAINÉITA KÄYTTÄVIEN LAITTEIDEN HÄVITTÄMINEN Katso kansalliset määräykset.

5. LAITTEISTOJEN/LAITTEIDEN VARASTOINTI Laitteita on säilytettävä valmistajan ohjeiden mukaisesti.

6. PAKATTUJEN (MYYMÄTTÖMIËN) LÄITTEIDEN VARASTOINTI Pakkaus on tehtävä siten, että pakkauksen sisällä olevan laitteen mekaaninen vaurioituminen ei johda kylmäaineen vuotamiseen.

Yhdessä säilytettävien laitteiden osien enimmäismäärä määräytyy paikallisten määräysten mukaan.

22. HUOLTOON LIITTYVÄÄ TIETOA

a) Alueen tarkastus

Ennen syttyviä kylmäaineita sisältävien järjestelmien käytön aloittamista on tehtävä turvallisuustarkastukset sen varmistamiseksi, että syttymisriski on mahdollisimman pieni. Huomioi seuraavat varotoimenpiteet, kun teet korjauksia kylmäjärjestelmään ennen sen käyttämistä.

b) Työn suorittaminen

Työ on suoritettava valvonnan alaisena, jotta syttyvien kaasujen tai höyryjen esiintymisriski työn aikana on mahdollisimman pieni.

c) Yleinen työalue

Koko huoltohenkilöstölle ja muille työalueella oleville toimijoille on annettava ohjeet suo-ritettavan työn luonteesta. Vältä työskentelyä ahtaissa tiloissa. Työalueen ympärillä oleva alue on eristettävä. Varmista, että alue on turvallinen valvomalla syttyvää materiaalia.

d) Kylmäaineen läsnäolon tarkistaminen

Alue on tarkastettava sopivalla kylmäaineen ilmaisimella ennen työskentelyä ja sen aikana, jotta varmistetaan, että käyttäjä on tietoinen mahdollisesti syttyvien ilmaseosten olemassaolosta. Varmista, että vuodonilmaisulaitteet soveltuvat käytettäväksi palavien kylmäaineiden kanssa, eli että ne ovat kipinöimättömiä, asianmukaisesti tiivistettyjä tai luonnostaan turvallisia.

e) Palosammuttimien paikallaolo

Jos jäähdytyslaitteisiin tai niihin liittyviin osiin kohdistuu kuumia töitä, käytettävissä on oltava asianmukaiset palontorjuntavälineet. Pidä aina kuiva-aine- tai CO2-sammutinta latausalueen lähellä.

f) Syttyvien lähteiden puuttuminen

Käyttäjä, joka tekee jäähdytysjärjestelmään töitä, joinin liittyy palavaa kylmäainetta sisältävän tai sisältäneen putkiston altistuminen, ei saa käyttää mitään palavaa lähdettä siten, että se voi aiheuttaa tulipalon tai räjähdyksen.

Kaikki mahdolliset syttymislähteet, mukaan lukien savukkeiden poltto, on pidettävä riittävän kaukana asennus-, korjaus-, poisto- ja hävittämiskohteesta, jonka aikana syttyvää jäähdytysnestettä voi vapautua ympäröivään tilaan.

Ennen töiden aloittamista on laitteen ympärillä oleva alue tutkittava sen varmistamiseksi, ettei siellä ole syttyviä osia tai syttymisvaaraa.

Käytä tupakointi kielletty -kylttiä.

g) Tuuletettu alue

Varmista, että asennusalue on ulkona tai riittävästi tuuletettu ennen järjestelmän käynnistämistä tai kuumien töiden suorittamista. Ilmanvaihdon on oltava riittävä koko työn suorittamisen ajan.

Ilmanvaihdon on pystyttävä hajottamaan vapautuva kylmäaine turvallisesti ja mieluiten poistamaan se ulkoilmaan.

h) Jäähdytyslaitteiden tarkastukset

Kun sähkökomponentteja vaihdetaan, niiden on oltava käyttökuntoisia ja ilmoitettujen eritelmien mukaisia.

Valmistajan huolto- ja kunnossapito-ohjeita on aina noudatettava. Jos epäilyksiä ilmenee, ota yhteyttä valmistajan tekniseen palveluun.

Syttyviä kylmäaineita käyttävissä laitteistoissa on tehtävä seuraavat tarkastukset: tarkastettava, että kuormituksen koko vastaa sen tilan mittoja, johon kylmäainetta sisältävät osat on asennettu; että ilmanvaihtojärjestelmä ja tuuletusaukot toimivat asianmukaisesti eikä niitä ole tukittu; jos käytetään kylmäainepiiriä, tarkastettava, että toissijaisessa piirissä on kylmäainetta; että koneeseen kiinnitetty merkintä on edelleen näkyvissä ja luettavissa.

Lukukelvottomat merkinnät ja kyltit on korjattava; jäähdytysputket ja -komponentit on asennettava sellaiseen paikkaan, jossa ne eivät todennäköisesti joudu alttiiksi aineille, jotka voivat syövyttää jäähdytysainetta sisältäviä komponentteja, paitsi jos kyseiset komponentit on valmistettu luonnostaan korroosionkestävästä materiaalista tai ne on suojattu asianmukaisesti korroosiota vastaan.

i) Sähkölaitteiden tarkastukset

Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alustavat turvallisuustarkastukset ja komponenttien tarkastusmenettelyt.

Jos ilmenee vika, joka voi vaarantaa turvallisuuden, älä anna virtapiiriin virtaa, ennen kuin vika on korjattu asianmukaisesti. Käytä sopivaa väliaikaista ratkaisua, jos vikaa ei voida korjata välittömästi, mutta toiminnan jatkaminen on välttämätöntä. Tilanteesta on ilmoitettava laitteen omistajalle, jotta kaikki osapuolet saavat siitä tiedon. Ensimmäisiin turvallisuustarkastuksiin kuuluvat: kondensaattoreiden tyhjentymisen tarkastaminen: tämä tarkastus on suoritettava turvallisessa tilassa kipinöiden välttämiseksi; sen tarkastaminen, että jännitteiset sähkökomponentit ja johdotukset eivät ole alttiina järjestelmää ladattaessa, nollattaessa tai tyhjennettäessä; maadoitusliitännän jatkuvuuden tarkastaminen.

23. TIIVISTETTYJEN OSIEN KORJAAMINEN

a) Tiivistettyjä komponentteja korjattaessa kaikki virtalähteet on kytkettävä irti työstettävästä laitteesta ennen tiivistettyjen suojusten tms. poistamista. Jos on ehdottoman välttämätöntä, että laitteeseen syötetään virtaa korjauksen aikana, kriittisimpään kohtaan on sijoitettava pysyvästi toimiva vuodonilmaisulaite, joka varoittaa käyttäjää mahdollisesta vaaratilanteesta. b) Kiinnitä erityistä huomiota seuraaviin seikkoihin varmistaaksesi, että suojusta ei muuteta tavalla, joka vaikuttaa turvallisuustasoon työskenneltäessä sähkökomponenttien parissa. Tällaisia ovat esimerkiksi kaapeleiden vaurioituminen, liitäntöjen liiallinen määrä, liitännät, jotka eivät ole alkuperäisten eritelmien mukaisia, tiivisteiden vaurioituminen, kaapeliläpivientien virheellinen asennus jne.

Varmista, että laite on kiinnitetty tukevasti.

Varmista, että tiivisteet tai tiivistemateriaalit eivät ole huonontuneet siinä määrin, etteivät ne enää pysty estämään syttyvien ilmaseosten pääsyä. Varaosien on oltava valmistajan antamien määrittelyjen mukaisia.

Silikonitiivisteen käyttö voi heikentää joidenkin vuotojen havaitsemisjärjestelmien tehokkuutta. Luonnostaan vaarattomia komponentteja tarvitse eristää ennen niiden käsittelyä.

24. LUONNOSTAAN VAARATTOMIEN KOMPONENTTIEN KORJAUS

Älä kytke piiriin induktiivista tai pysyvää kapasitanssikuormaa varmistamatta, että se ei ylitä

käytössä olevan laitteen suurinta sallittua jännitettä ja virtaa. Luonnostaan vaarattomat komponentit ovat ainoita, joita voidaan käyttää jännitteellä syttyvän ilmakehän läsnä ollessa. Testausjärjestelmän on oltava oikealla ampeerivirralla. Vaihda komponentit vain valmistajan määrittämiin varaosiin. Muut kuin ilmoitetut osat voivat aiheuttaa kylmäaineen syttymisen ilmakehässä vuodon jälkeen.

25. JOHDOTÚS

Tarkista johtosarja kulumisen, korroosion, liiallisen paineen, tärinän, terävien reunojen tai muiden ympäristövaikutusten varalta. Tarkistettaessa on otettava huomioon myös ikääntymisen vaikutukset tai elementtien, kuten kompressorien tai puhaltimien, aiheuttama jatkuva tärinä.

26. SYTTYVIEN KYLMÄAINEIDEN HAVAITSEMINEN

Mahdollisia syttymislähteitä ei saa missään tapauksessa käyttää kylmäainevuotojen havaitsemiseen. Älä käytä häkäliekkiä (tai muita avoliekkiä käyttäviä ilmaisinjärjestelmiä).

27. VUOTOJEN HAVAITSEMISMENETELMÄT

Seuraavia vuotojen havaitsemismenetelmiä pidetään hyväksyttävinä palavia kylmäaineita sisältävissä järjestelmissä.

Käytä elektronisia vuotoilmaisimia syttyville kylmäaineille, vaikka niiden herkkyys ei ehkä ole riittävä tai ne on ehkä kalibroitava uudelleen. (Ilmaisinlaitteet on kalibroitava tilassa, joka ei sisällä kylmäainetta.) Varmista, että ilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu käytettävälle kylmäaineelle. Vuodonilmaisulaitteisto on asetettava kylmäaineen LFL-prosenttiosuudelle, ja se on kalibroitava käytetyn kylmäaineen suhteen ja vahvistettava asianmukainen kaasuprosentti (enintään 25 %). Vuodonilmaisunesteitä voidaan käyttää useimpien kylmäaineiden kanssa, mutta klooria sisältävien puhdistusaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkia. Jos epäillään vuotoa, kaikki avotulet on poistettava/sammutettava. Jos kylmäainevuoto havaitaan ja se vaatii hitsausta, ota kaikki kylmäaine talteen järjestelmästä tai eristä se (sulkuventtiilien avulla) järjestelmän osaan, joka on kaukana vuodosta. Hapetonta typpeä (OFN) on siksi päästettävä järjestelmään ennen hitsausprosessia ja sen aikana.

28. POISTAMINEN JA TYHJENTÄMINEN

Käytä tavanomaisia menettelytapoja, kun työskentelet kylmäainekierronkierron parissa korjauksia tehdessäsi tai muusta syystä. On kuitenkin tärkeää, että parhaita käytäntöjä noudatetaan, koska syttyvyys on otettava huomioon. Noudata seuraavaa menettelyä:

• Poista kylmäaine;
  • Puhdista piiri inertillä kaasulla;

• Tyhjennä;

• Puhdista vielä inertillä kaasulla;
• Avaa piiri leikkaamalla tai juottamalla.

Kylmäainemäärä on palautettava asianmukaisiin talteenottopulloihin. Puhdista järjestelmä

OFN:llä tehdäksesi laitteesta turvallisen. Tämä prosessi voidaan joutua toistamaan useita kertoja. Älä käytä paineilmaa tai happea tähän toimenpiteeseen.

Puhdistus on saatettava päätökseen täyttämällä järjestelmän tyhjiö OFN:llä ja jatkamalla

sen täyttämistä, kunnes käyttöpaine on saavutettu, sitten hajottamalla OFN ilmakehään ja lopuksi palauttamalla järjestelmä tyhjiötilaan. Toista prosessi, kunnes järjestelmässä ei ole enää kylmäainetta. Kun viimeinen OFN-lataus on käytetty, järjestelmä on saatettava ilmakehän paineeseen, jotta sitä voidaan käyttää. Tämä toimenpide on ehdottoman tärkeä, jos putkistoja halutaan hitsata.

Varmista, että tyhjiöpumpun ulostuloaukko ei ole lähellä sytytyslähdettä ja että ilmanvaihto

on käytettävissä.

29. LATAUSMENETTELYT

Noudata tavanomaisten latausmenettelyjen lisäksi seuraavia vaatimuksia.

Varmista, että eri kylmäaineiden kontaminaatiota ei tapahdu laitetta ladattaessa. Putkien

tulisi olla mahdollisimman lyhyitä, jotta niiden sisällä olevan kylmäaineen määrä olisi mahdollisimman pieni.

Kaasupulloja on pidettävä pystyasennossa.

Varmista, että kylmäainejärjestelmä on maadoitettu ennen sen täyttämistä kylmäaineella.

Merkitse järjestelmä, kun se on ladattu (jos sitä ei ole jo tehty).

Varo ylikuormittamasta kylmäainejärjestelmää. Testaa paine OFN:llä ennen järjestelmän

täyttöä. Suorita järjestelmän tiiveystesti latauksen päätyttyä, mutta ennen käyttöönottoa.

Ennen asennuspaikalta poistumista on tehtävä ylimääräinen vuototesti.

30. KÄYTÖSTÄ POISTAMINEN

Ennen tämän toimenpiteen suorittamista on tärkeää, että teknikko tuntee laitteen ja kaikki

sen osat.

Hyvänä käytäntönä pidetään kaikkien kylmäaineiden turvallista talteenottoa.

Ota sitä ennen näyte öljystä ja kylmääineesta siltä varalta, että analyysi on tarpeen ennen

talteen otetun kylmäaineen käyttämistä uudelleen. On tärkeää, että sähköä on saatavilla ennen tämän toimenpiteen aloittamista.

a) Tutustu laitteeseen ja sen toimintaan.
b) Eristä järjestelmä sähköisesti.
c) Ennen tämän menettelyn suorittamista varmista, että:

- Kylmäainepullojen siirtämiseen on tarvittaessa käytettävissä mekaanisia käsittelylaitteita;

• Kaikki suojavarusteet ovat käytettävissä ja niitä käytetään oikein;
• Talteenottoprosessia valvoo aina pätevä henkilö;
• Talteenottolaitteet ja pullot ovat asianmukaisten standardien mukaisia.

d) Tyhjennä kylmäainejärjestelmä, jos mahdollista.
e) Jos tyhjiötilaa ei voida saavuttaa, käytä jakoputkea, jotta kylmäaine voidaan poistaa järjestelmän eri osista.
f) Varmista, että pullo asetetaan vaa'alle ennen talteenottoa.
g) Käynnistä talteenottokone ja toimi valmistajan ohjeiden mukaisesti.
h) Alä ylikuormita pulloja. (Enintään 80 % nesteen täyttötilavuudesta).
i) Älä ylitä pullon enimmäiskäyttöpainetta edes tilapäisesti.
j) Kun pullot on täytetty asianmukaisesti ja prosessi on saatettu päätökseen, varmista, että pullot ja laitteet poistetaan asennuspaikalta välittömästi ja että kaikki asennuspaikan sulkuventtiilit suljetaan.
k) Talteen otettua kylmäainetta ei saa käyttää uudelleen toisessa laitteessa, ellei sitä ole puhdistettu ja tarkastettu.

31. MERKINTÄ

Laitteessa on oltava merkintä, josta käy ilmi, että se on poistettu käytöstä ja kylmäaine on tyhjennetty. Merkitse päivämäärä ja allekirjoita tarra. Varmista, että laitteessa on tarrat, jotka osoittavat, että se sisältää syttyvää kylmäainetta.

32. TALTEENOTTO

Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstä poistamista varten, pidetään hyvänä käytäntönä poistaa kaikki kylmäaineet turvallisesti.

Kun kylmäainetta siirretään pulloihin, on varmistettava, että käytetään vain kylmäaineen talteenottoon soveltuvia pulloja.

Varmista, että käytettävissä on oikea määrä pulloja järjestelmän kokonaismääräistä latausta varten.

Kaikki käytettävät pullot on suunniteltu ja merkitty talteen otettua kylmäainetta varten (ts. erityiset pullot kylmäaineen talteenottoa varten).

Pullot on varustettava täysin toimivalla paineenrajoitusventtiilillä ja vastaavilla sulkuventtiileillä.

Tyhjät talteenottopullot on asetettava tyhjiöön ja mahdollisuuksien mukaan jäähdytettävä ennen talteenottoa. Talteenottolaitteiden on oltava täysin toimintakuntoisia, ja niissä on oltava niitä koskevat ohjeet, ja niiden on sovelluttava palavien kylmäaineiden talteenottoon. Lisäksi käytettävissä on oltava kalibroidut vaa'at, jotka ovat täysin toimintakuntoisia.

Putkissa on oltava ilmatiiviisti suljetut liitännät, joiden irtikytkentä on moitteettomassa kunnossa.

Ennen kuin käytät palautuslaitetta, tarkista, että se on tyydyttävässä toimintakunnossa, että sitä on huollettu asianmukaisesti ja että kaikki siihen liittyvät sähköosat on sinetöity syttymisen estämiseksi, jos kylmääainetta vapautuu.

Mikäli epäilyksiä esiintyy, käänny valmistajan puoleen.

Talteen otettu kylmäaine on palautettava toimittajalleen oikeassa talteenottopullossa ja vastaavan jätteensiirtoilmoituksen kanssa.

Älä sekoita kylmäainenesteitä talteenottoyksiköissä ja erityisesti pulloissa.

Jos kompressorit tai kompressorien öljyt poistetaan, varmista, että ne on tyhjennetty hyväksyttävälle tasolle, jotta voiteluaineeseen ei jää palavaa kylmäainetta.

Tyhjennys on suoritettava ennen kompressorin palauttamista toimittajille.

Käytä kompressorin rungossa vain sähkölämmitysjärjestelmiä tämän prosessin nopeuttamiseksi.

Poista öljy järjestelmästä turvallisesti.

1 - LAITTEEN KUVAUS

1.1 - OMINAISUUDET

Laite on yksittäispakattu pahvipakkaukseen.

Säilytä pakkaus pystyasennossa.

Ilmankuivain poistaa voimakkaasti kosteutta ilmasta, alentaa huoneen kosteutta ja pitää sisäilman kui-vana ja miellyttävänä.

Haluttu kosteustaso voidaan valita digitaalisella kosteudensäätimellä.

Ajastimen avulla voidaan asettaa laitteen automaattinen käynnistäminen ja sammuttaminen.

1.2 - PÄÄOSIEN TUNNISTAMINEN

1. Etukuori
2. Ilmanpoistoritilä
3. Kahva
4. Ohjauspaneeli

5. Ilmanottoritilä

6. Takakuori

7. Vesisäiliö
8. Pyörät
9. Virtajohto
10. Suodatin

11. Aktiivihilisuodatin

12. Käyttöohje

13. Kondenssiveden tyhjennysliitos
14. Putki kondenssiveden jatkuvaaan tyhjennykseen
15. Metalliritilä

• Varmista laitteen eheys pakkauksesta purkamisen jälkeen; jos olet epävarma, älä käytä laitetta ja käänny ammattitaitoisen henkilökunnan puoleen.
• Asenna laite kovalle, tasaiselle lattialle ja pidä huone tuuletettuna.
• Sijoita laite sopivaan ympäristöön. Varmista, että verhot tai muut esineet eivät estä ilmavirtaa (kuva 5).

FI - 11

• Jätä vähintään 20 cm vapaata tilaa laitteen sivuille ja taakse ja vähintään 30 cm vapaata tilaa laitteen yläpuolelle (kuva 1).
• Irrota säiliö (7) ja rullaa virtajohto (9) auki.
• Aseta säiliö (7) oikealla tavalla takaisin paikalleen laitteen koteloon.
• Aseta pistoke pistorasiaan; laite "piippaa".

1.4 - OHJAUSPANEELI

näppäintä laitteen käynnistämiseksi.

Paina näppäintä uudelleen sen sammuttamiseksi.

Led-valo jännite paikalla

ite toimii, led-valo palaa vihreänä.

Led-valo vesisäiliö täynnä

vesisäiliö on täynnä, led-valo palaa punaisena, laite pysähtyy ja äänimerkki varoittaa käyttäjää 15 kertaa.

Säiliö (7) on irrotettava (kuva 7) ja tyhjennettävä.

Jos haluat käynnistää laitteen uudelleen, aseta säiliö oikein paikoilleen.

Ajastimen näppäin

Kun laitteessa on virta päällä, mutta se ei ole toiminnassa,

paina "TIMER"-painiketta siirtyäksesi toimintoon, paina sitten "TIMER"-painiketta useita kertoja asettaaksesi käynnistysviiveen (1-24 tuntia), TIMER led-valo palaa vihreänä.

Kun näyttöön asetettu arvo lakkaa vilkkumasta, arvo on tallennettu ja led-valo syttyy palamaan kiinteänä. Kun asetettu aika umpeutuu, laite käynnistyy.

Jos haluat poistaa toiminnon käytöstä ennen laitteen käynnistämistä, aseta TIMER-aika kohtaan "00" tai kytke laite päälle tai pois päältä.

Laite päällä

paina "TIMER"-painiketta siirtyäksesi toimintoon, paina sitten "TIMER"-painiketta kerran tai useita kertoja asettaaksesi sammutusviiveen (1-24 tuntia), TIMER led-valo vilkkuu vihreänä.

Kun näyttöön asetettu arvo lakkaa vilkkumasta, arvo on tallennettu ja led-valo syttyy palamaan kiinteänä. Kun asetettu aika umpeutuu, laite sammuu.

Jos haluat poistaa toiminnon käytöstä, aseta käyttöajaksi "00" tai sammuta laite.

Ajastimen led-valo

ite on toiminnassa, led-valo palaa vihreänä.

Näppäin +

laite on käynnissä, paina painiketta lisätäksesi huoneen haluttua kosteusprosenttia.

• Arvo voidaan asettaa 30 %:sta 90 %:iin (5 askeleen välein). Alkuarvo vastaa aiemmin asetettua arvoa.
• Kosteusprosentti kasvaa 5 % joka kerta, kun "+" -näppäintä painetaan. Kun enimmäiskynnysarvo (90 %) ylittyy, näyttöön ilmestyy "Co", jolloin jatkuva kosteudenpoistotoiminto aktivoituu. Esim. .. -> 80 -> 85 -> 90 -> Co -> 30 -> 35 -> ...

Kosteusprosentin muuttaminen ei ole mahdollista "LAUNDRY"-tilassa.

- Paina samanaikaisesti näppäimiä "+" ja "-" näytöllä näkyy huonelämpötila.

Näppäin -

laite on käynnissä, paina painiketta vähentääksesi huoneen haluttua kosteusprosenttia.

• Arvo voidaan asettaa 90 %:sta 30 %:iin (5 askeleen välein). Alkuarvo vastaa aiemmin asetettua arvoa.
• Kosteusprosentti vähenee 5 % joka kerta, kun "-"-näppäintä painetaan. Kun vähimmäiskynnysarvo (30 %) ylittyy, näyttöön ilmestyy "Co", jolloin jatkuva kosteudenpoistotoiminto aktivoituu.

Kosteusprosentin muuttaminen ei ole mahdollista "LAUNDRY"-tilassa.

- Paina samanaikaisesti näppäimiä "+" ja "-" näytöllä näkyy huonelämpötila.

Fan-näppäin

laite on käynnissä, valitse haluamasi tuulettimen nopeus painamalla -painiketta.

- Maksiminopeus - Vihreä led-valo palaa

- Miniminopeus - Vihreä led-valo palaa

Tuulettimen nopeutta ei ole mahdollista muuttaa "LAUNDRY"-tilassa.

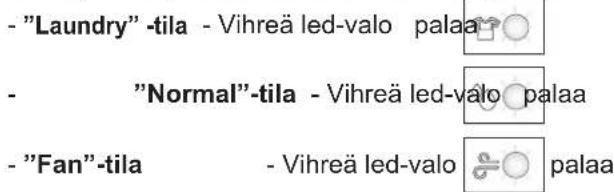

Mode-näppäin

laite on käynnissä, valitse haluamasi toiminto painamalla näppäintä.

- "Laundry" -tila - Vihreä led-valo palaa - "Normal"-tila - Vihreä led-valo palaa - "Fan"-tila - Vihreä led-valo palaa

Sulatustoiminnon led-valo

ite aloittaa akun sulatuksen (automaattinen toiminto), värillinen led-valo syttyy.

Lukkotoiminnon led-valo

auspaneeli on lukittu, led-valo palaa vihreänä.

Voit lukita tai avata ohjauspaneelin lukituksen pitämällä "MODE"-painiketta painettuna 5 sekunnin ajan.

00

Näyttö

• Kun laite on toiminnassa, se näyttää huoneen kosteusprosentin.
• Kun kosteusprosenttia (näppäimet "+" ja "-") tai ajastinta asetetaan, jos mitään näppäintä ei paineta 5 sekunnin kuluessa, näyttö palaa huoneen kosteusprosentin visualisointiin.
• Paina samanaikaisesti näppäimiä "+" ja "-" näytöllä näkyy huonelämpötila.

1.5 - BLACKOUT

Sähkökatkoksen sattuessa (sähkökatko), kun virta palautuu, laite jatkaa toimintaansa entisessä tilassaan.

2 - ASENNUS

2.1 - LAITTEEN KULJETUS

• Laitetta on kuljetettava ja käsiteltävä pystyasennossa.

- Jos sitä kuljetetaan vaakatasossa, odota vähintään tunti ennen sen käynnistämistä uudelleen.

- Ennen laitteen siirtämistä tai kuljettamista on kondenssivesi tyhjennettävä kokonaan kohdassa 3.1.a kuvatulla tavalla

VAROITUS

Laitteen kuljettaminen herkillä lattioilla (esim. puulattiat):

• Tyhjennä kondenssivesi kokonaan.
• Ole erityisen varovainen, kun siirrät laitetta, sillä pyörät voivat jättää jälkiä lattiaan. Vaikka pyörät on valmistettu jäykästä, kääntyvästä materiaalista, ne voivat vaurioitua käytössä tai likaantua. On suositeltavaa tarkistaa, että pyörät ovat puhtaat ja liikkuvat vapaasti.

2.2 - VAROITUKSIA

Seuraavien ohjeiden noudattamatta jättäminen voi vahingoittaa laitetta.

a. Asenna laite tasaiselle, vakaalle, lattialla seisovalle alustalle.
b. Kytke laite vain maadoitettuihin pistorasioihin.
c. Varmista, että verhot tai muut esineet eivät tuki ilmanotto-suodattimia (kuva 5).
d. Varmista, että laitteen ja viereisten kalusteiden välillä on vähintään 20/30 cm:n etäisyys (kuva 1).
e. Varmista aina laitteen paikoilleen asettamisen yhteydessä, ettei ilman imussa tai poistossa ole esteitä.

f. Laitetta ei saa käyttää kodinhoitohuoneissa.

g. Asenna laite vain kuiviin tiloihin.

h. Laitetta ei saa käyttää vaarallisten aineiden, höyryjen tai nesteiden läsnä ollessa.

i. Puhdista ilmansuodattimet vähintään kerran viikossa.

2.3 - SÄHKÖLIITÄNTÄ

Laite on varustettu pistokkeella varustetulla virtajohdolla.

Varmista ennen laitteen kytkemistä, että:

• Syöttöjännite- ja taajuusarvot ovat laitteen tyyppikilvessä ilmoitettujen arvojen mukaiset.
• Virransyöttöjohto on varustettu tehokkaalla maadoitusliitännällä, ja se on mitoitettu oikein laitteen enimmäisabsorptiota varten.
• Laitteen virtalähteessä on oltava asianmukainen kaikkinapainen katkaisulaite kansallisten asennusmääräysten mukaisesti.
• Laite saa virtaa vain pistorasiasta, joka on yhteensopiva mukana toimitetun pistokkeen kanssa.

johdon vaihdon saa suorittaa vain Olimpia Splendidin tekninen palvelu tai vastaavalla tavalla pätevöitynyt henkilökunta.

3 - VEDEN POISTO

3.1 - TYHJENNÄ SÄILIÖ

- Kun led-valo syttyy, laite pysähtyy, äänimerkki kuuluu ja säiliö on tyhjennettävä (7).

• Irrota säiliö (7) kotelosta molemmin käsin (kuva 7).
  • Tyhjennä säiliö (7) (kuva 8).
• Aseta säiliö (7) oikealla tavalla takaisin paikalleen laitteen runkoon, muutoin led jää palamaan ja laite ei toimi.

3.2 - VEDEN JATKUVA TYHJENNYS

- Mukana toimitettu letku (14) voidaan haluttaessa liittää liitäntään (13) ilmankuivaimen keräämän veden jatkuvaa poistamista varten.

• Sammuta laite ja irrota se pistorasiasta.
• Irrota tulppa (T) liitännästä (13) (kuva 9).
• Liitä varustuksiin kuuluva kumiletku (14) liitäntään (13).
• Suosittelemme letkun (14) kiinnittämistä liitäntään (13) puristimella (ei kuulu toimitukseen).

Laundry" -toimintatavassa on suositeltavaa tyhjentää vettä jatkuvasti, jotta ilmankui-vain ei pysähdy, jos säiliö on täynnä.

Varmista, että kumiletku (14) ei ylitä tyhjennysliitännän korkeutta, muutoin laitteeseen jäävä vesi voi aiheuttaa toimintahäiriöitä, vahingoittaa laitetta ja/tai aiheuttaa vaarallisia työolosuhteita.

Älä poista vesisäiliötä käytön aikana, kun käytössä on jatkuva tyhjennys.

Täyden säiliön hälytys ei havaitse ulkoisen vedenpoiston aiheuttamia ongelmia. Valvonta on tarpeen toimintahäiriöiden, laitevaurioiden ja/tai vaarallisten työolosuhteiden estämiseksi.

4 - HUOLTO JA PUHDISTUS

Ennen kuin teet laitteen puhdistus- tai huoltotöitä, irrota laite pistorasiasta ja odota, että tuuletin on pysähtynyt.

4.1.a - Laitteen puhdistus

• Käytä kuivaa liinaa laitteen puhdistamiseksi.
• Jos laite on erittäin likainen, laitteen ulkopuoli voidaan puhdistaa haalealla vedellä (enintään 50 °C) ja mietoon pesuaineeseen kostutetulla liinalla. Kuivaa puhtaalla liinalla.

Varmista, että laite on täysin kuiva, ennen kuin kytket pistokkeen takaisin pistorasiaan.

Älä käytä laitteen puhdistamiseen kemiallisesti käsiteltyä tai antistaattista liinaa. käytä bensiiniä, kiillotustahnaa tai vastaavia liuottimia. Nämä tuotteet voivat aiheuttaa muovipinnan halkeilua tai muodonmuutoksia.

Älä käytä öljyä, kemikaaleja tai hankaavia tuotteita laitteen puhdistamiseen.

Älä pese tai upota laitetta veteen.

- Poista pöly imuroimalla pöly tulo- ja poistoilmasäleiköistä.

Jos laitteessa ilmenee toimintahäiriöitä, älä yritä purkaa sitä, vaan ota yhteys jälleen-myyjään tai tekniseen huoltoon.

4.2 - ILMANSUODATTIMEN PUHDISTUS (KUVA 11)

Suodatin pidättää ilmassa olevia epäpuhtauksia, minkä vuoksi se on puhdistettava kuukausittain.

• Sammuta laite ja irrota se pistorasiasta.
• Kierrä ristipääruuvimeisselillä irti kaksi ruuvia (X), jotka kiinnittävät tuloilmaritilän (5) laitteeseen.
• Vedä tuloilmaritilä ja suodattimet (10 ja 11) ulos kotelosta.
• Irrota suodattimet (10 ja 11) ritilästä.
• Puhdista ritilä (5) ja suodatin (10) pölynimurilla tai pese ne vedellä (tarvittaessa käyttäen ei-aggressiivista pesuainetta) ja kuivaa ne viileässä paikassa (kuva 11).
• Puhdista aktiivihilisuodatin (11) imurilla. Jos se on likainen tai kulunut, vaihda se.
• Asenna suodattimet (10 ja 11) takaisin ritilään.
• Asenna tuloilmaritilä (5), jossa on ilmansuodatin (10) ja aktiivihilisuodatin (11), takaisin laitteeseen kirstämällä kaksi ruuvia (X).

Aktiivihilisuodatinta (11) El saa pestä. Vaihtoa suositellaan 6-12 käyttökuukauden välein.

los suodattimet (10 ja 11) ovat vahingoittuneet vaihda ne uusiin.

Odota, että ritilä (5) ja suodatin (10) ovat kuivuneet, ennen kuin ne asetetaan takaisin. Älä käytä laitetta ilman ritilää (5) ja/tai suodattimia (10 tai 11) tai jos suodattimet ovat vaurioituneet.

4.3 - SÄILIÖN PUHDISTUS

• Jos vesisäiliö on likainen, pese se kylmällä tai haalealla vedellä.
• Sammuta laite ja irrota se pistorasiasta.
• Irrota säiliö (7).

Älä käytä pesuaineita, hankaavia sieniä, kemiallisesti käsiteltyjä pölyliinoja, bensiiniä, bentseeniä, ohentimia tai muita liuottimia, sillä ne voivat naarmuttaa ja vahingoittaa säiliötä ja aiheuttaa vesivuotoja.

Jos et aio käyttää laitetta erityisen pitkään aikaan tai jos joudut tekemään töitä, jotka voivat tuottaa paljon pölyä, suosittelemme laitteen säilyttämistä seuraavasti:

• Sammuta laite ja irrota se pistorasiasta.
• Tyhjennä vesisäiliöön jäänyt vesi.
  • Puhdista ilmansuodatin.
• Säilytä viileässä ja kuivassa paikassa kosteudelta suojattuna.

6 - TEKNISET TIEDOT

Tutustu tuotteeseen kiinnitettyyn tyyppikilpeen (kuva 2) ja jäljempänä lueteltuihin teknisiin tietoihin:

	SECCOPROF 30 P SECCOPROF 40 P
Nimellinen kapasiteetti 30 l / vrk (30 °C, 80 % RH) 40 l / vrk (30 °C, 80 % RH)
Syöttö AC 220-240V / 50Hz AC 220-240V / 50Hz
Säiliön tilavuus 8 l 8 l
Kylmäaineen maksimitäyttö R290 / 83 g R290 / 96 g
Nettopaino 25,5 kg	25,5 kg
Projektin maksimipaine	Korkeapainepuoli: 3,2 MPaMatalapainepuoli: 1 MPa	Korkeapainepuoli: 3,2 MPaMatalapainepuoli: 1 MPa
Huoneen minimikoko	4 m2(lattia-alue)	4 m2(lattia-alue)
Mitat	312 x 453 x 635 mm	312 x 453 x 635 mm
Sulake	3,15 A	3,15 A

7 - ONGELMAT JA KORJAUKSET

ENNEN KUIN SOITAT TEKNISEEN TUKIPALVELUUN

Tutustu tähän luetteloon ennen kuin otat yhteyttä huoltoon.

Luettelossa kuvataan yleisimmät viat, jotka eivät johdu valmistus- tai materiaalivioista.

ONGELMA MAHDOLLISET SYYT EHDOTETUT RATKAISUT
Laite ei toimi	Virtajohto kytketty irti. Aseta pistoke pistorasiaan ja varmista, että siinä on virta.
	Säiliö täynnä -merkkivalo palaa (säiliö on täynnä tai sitä ei ole sijoitettu oikein).	Tyhjennä säiliö ja aseta se sitten oikein takaisin laitteen runkoon.
	Ympäristön lämpötila laitteen maksimaalisen toimintaolosuhteen ulkopuolella.	Suojatoiminto on lauennut. Laite ei toimi näissä lämpötiloissa.
Ilmankuivaustoiminto ei toimi tai laite kytkeytyy usein päälle/pois	Ilmansuodatin tukossa. Puhdista ilmansuodatin.
	Ovi tai ikkuna auki. Sulje luukku ja/tai ikkuna.
	Tulo- ja poistoilmansäleiköt ovat tukossa.	Poista esteet tai puhdista tulo- ja pois-toilmasäleiköt.
	Asetettu kosteustaso on korkeampi kuin huoneen kosteustaso.	Aseta kosteustaso alhaisemmaksi kuin huoneen kosteustaso.
Vesivuoto	Vesisäiliö on liian täynnä. Tyhjennä vesisäiliö.
	Kumiletku on taipunut. Aseta letku oikein	veden takaisinvirtauksen välttämiseksi.
Toiminta on meluisa	Laite on kallellaan tai epävakaa. Aseta laite tasaiselle ja vakaalle alustalle (tärinänvaimennus).
	Ilmansuodatin tukossa. Puhdista ilmansuodatin.
Näyttö näyttää LO	Ympäristön kosteus on alle 20 %. Tämä on normaalia. Kompressori pysähtyy ja puhaltimen toi-minta jatkuu.

Matalalämpötilakäyttö automaattisella sulatustoiminnolla varustettuna

Laite on varustettu automaattisella sulatustoiminnolla (josta ilmoitetaan erityisen led-valon "POWER" syttymisellä), joka säätelee laitteen toimintaa sopivin aikavälein ja ympäristön lämpötilaa säätelemällä.

0 - ADVARSLER....2

0.1 - GENERELL INFORMASJON 2
0.2 - SYMBOLER 2
