HASZNÁLATI ÚTMUTATÓ Seccoprof 30 P OLIMPIA SPLENDID

HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁS

HU

NÁVOD K POUŽITÍ A ÚDRŽBĚ

CS

Figyelmeztetés: tüzveszély

0.2.1.-Szerkesztői piktogramok....2

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK....3
0.4. - RENDELTETÉSSZERÜ HASZNÁLAT 5
0.5. - NEM RENDELTETÉSSZERÜ ÉS POTENCIÁLISAN VESZÉLYES HASZNÁLAT .....5
0.6. - AZ R290 HÜTÖKÖZEGGEL KAPCSOLATOS FIGYELMEZTETÉSEK ......6

1. - A BERENDEZÉS BEMUTATÁSA.... 11

1.1.- JELLEMZÖK 11

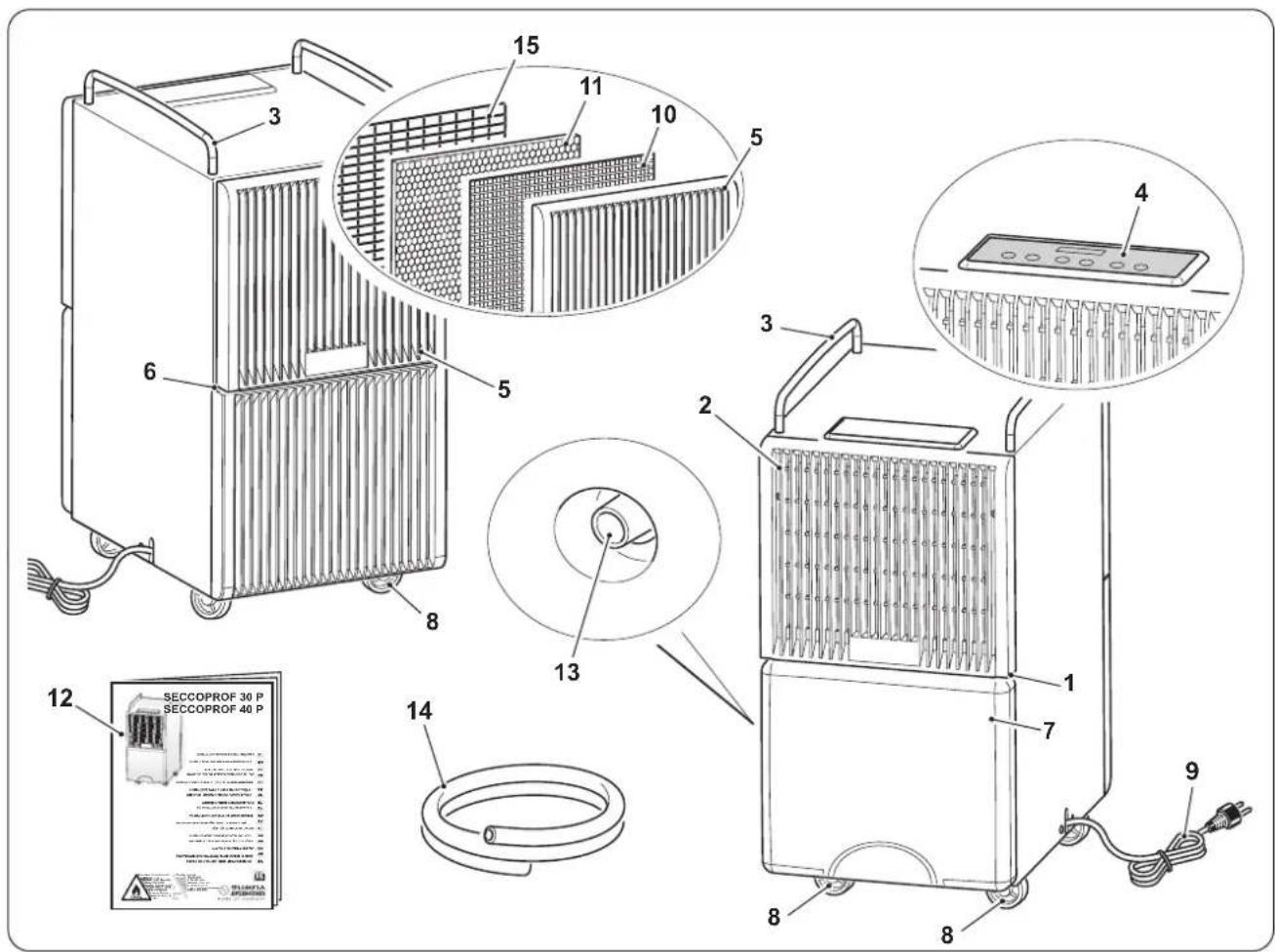

1.2. - A FÖBB ALKATRÉSZEK AZONOSÍTÁSA.... 11
1.3. - A BERENDEZÉS TELEPÍTÉSE....11

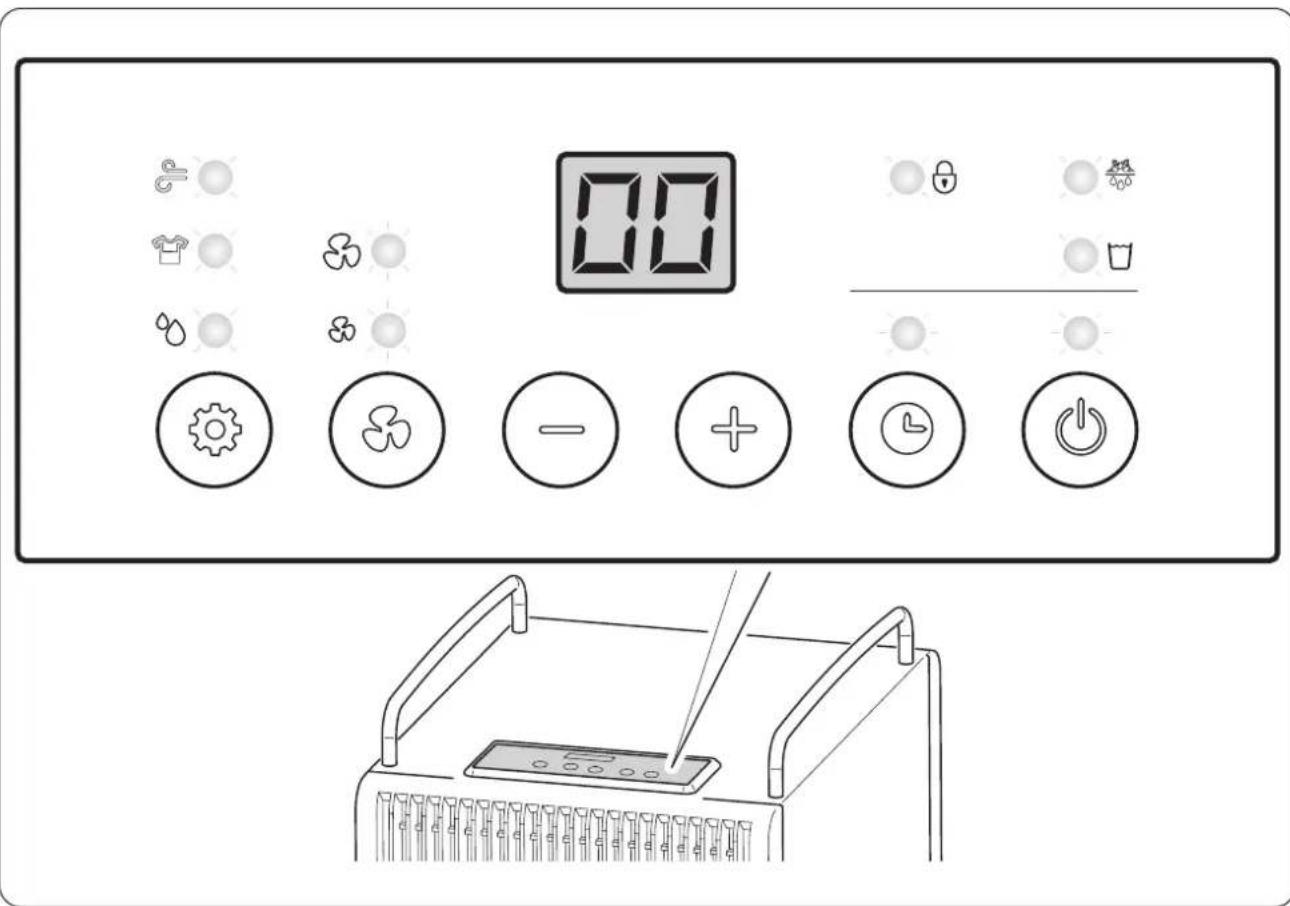

1.4.- VEZÉRLÓPANEL 12
1.5.- ÁRAMSZÜNET....14

2. - TELEPÍTÉS....14

2.1.- A BERENDEZÉS HASZNÁLATA....14
2.2.- FIGYELMEZTETÉSEK....14
2.3.- ELEKTROMOS CSATLAKOZÁS 15

3. - VÍZELVEZETÉS 15

3.1.- A TARTÁLY KIÜRÍTÉSE....15
3.2. - FOLYAMATOS VÍZELVEZETÉS 15

4. - TISZTÍTÁS ÉS KARBANTARTÁS 16

4.1.- TISZTÍTÁS 16
4.1.a - A berendezés tisztítása 16
4.2.- A LÉGSZÜRÖ TISZTÍTÁSA....16
4.3. - A TARTÁLY TISZTÍTÁSA....17

5. - A BERENDEZÉS TÁROLÁSA.... 17

6. - MÜSZAKI ADATOK....17

7. - ÜZEMZAVAROK ÉS MEGOLDÁSOK.... 18

A terméken vagy a csomagoláson lévő szimbólum azt jelzi, hogy a terméket nem szabad normal háztartási hulladéknak tekinteni, hanem az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőhelyre kell vinni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termékből származó hulladék nem megfelelő kezelése okozhatna.

A termék újrahasznosításával kapcsolatos további információkért forduljon az önkormányzathoz, a helyi hulladékkezelő vállalathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

Ez a rendelkezés csak az EU tagállamaiban érvényes.

0. - FIGYELMEZTETÉSEK

0.1. - ÁLTALÁNOS INFORMÁCIÓK

Először is szeretnénk megköszönni, hogy úgy döntött, hogy az általunk gyártott berendezést vásárolta meg.

0.2.-SZIMBÓLUMOK

A következő fejezetben látható piktogramok lehetővé teszik, hogy gyorsan és egyértelműen hozzáférhetők legyenek azok az információk, amelyek a gép biztonságos körülmények közötti helyes használatához szükségesek.

0.2.1. - Szerkesztői piktogramok

	Azt jelzi, hogy ezt a dokumentumot figyelmesen el kell olvasni a berendezés üzembe helyezése és/vagy használata előtt.
	Jelzi, hogy a jelen dokumentumot minden karbantartási és/vagy tisztítási művelet előtt figyelmesen el kell olvasni.
	Jelzi, hogy a mellékelt kézikönyvek további információkat tartalmazhatnak.
	Jelzi, hogy információk találhatók a felhasználói kézikönyvben vagy kézikönyvben.
	Azt jelzi, hogy a szervizszolgálat szakembereinek a berendezést kézikönyvben foglaltaknak megfelelően kell kezelniük.
	Azt jelzi, hogy a berendezés gyúlékony hűtőközeggel működik. Ha a hűtőközeg kifolyik, és külső gyújtóforrásnak van kitéve, tűzveszély áll fenn.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, áramütés veszélyével jár.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, fizikai sérülés veszélyével jár.
	Ez jelzi az érintett személyzet számára, hogy a leírt művelet, ha nem a biztonsági előírásoknak megfelelően kerül végrehajtásra, magas hőmérsékletű alkatrészekkel való érintkezés esetén égési veszélyt jelent.
	Az ezen szimbólummal bevezetett bekezdések nagyon fontos információkat és előírásokat tartalmaznak, különösen a biztonsággal kapcsolatban. A szabályok be nem tartása az alábbi következményekkel járhat:- veszély a kezelők biztonságára- a szerződéses garancia elvesztése- a gyártói felelősség megszűnése.
[TZZ6]	Olyan műveleteket jelöl, amelyek végrehajtása szigorúan tilos.
	Figyelmezteti az érintett személyzetet, hogy a túlmelegedés elkerülése érdekében tilos letakarni a berendezést.

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK

AZ ALAPVETŐ BIZTONSÁGI INTÉZKEDÉSEKET MINDIG BE KELL TARTANI AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATAKOR A TÜZ, ÁRAMÜTÉS ÉS SZEMÉLYI SÉRÜLÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN, BELEÉRTVE A KÖVETKEZÖKET:

törvényi előírások értelmében bizalmas dokumentum, az OLIMPIA SPLENDID gyártó kifejezett engedélye nélkül a sokszorosítása vagy harmadik félnek történő továbbítása tilos.

A gépeket a gyártó frissítheti, és ezért előfordulhat, hogy a gépek a bemutatottaktól eltérő részletekkel rendelkeznek, de ez nem befolyásolja a kézikönyv tartalmát.

1. Mielött bármilyen müveletet (telepítés, karbantartás, használat) végezne, figyelmesen olvassa el ezt a kézikönyvet, és pontosan kövesse az egyes fejezetekben leírtakat.

zze meg gondosan a jelen kézikönyvet az esetleges későbbi használatra.

1. A csomagolás eltávolítása után ellenőrizze a berendezés épségét. A csomagolóanyagok potenciális veszélyforrást jelentenek, ezért a gyermekektől távol tartandók.
2. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.
3. A gyártó fenntartja magának a jogot, hogy modelljeit bármikor módosítsa, de ez nincs kihatással a jelen kézikönyvben leírt alapvető jellemzőkre.

1. Az ehhez hasonló páramentesítő berendezések karbantartása veszélyes lehet, mert ezekben a berendezésekben nyomás alatt lévő hűtőközeg és feszültség alatt lévő elektromos alkatrészek találhatók. Ezért a szűrő tisztításán kívül minden karbantartási műveletet kizárólag szervizes szakemberrel szabad elvégeztetni.

2. A jelen kézikönyvben szereplő figyelmeztetéseknek nem megfelelő telepítés és az előírt hőmérsékleti határértékeken kívüli használat a garancia érvényének megszűnésével jár.

3. A szűrők szokásos karbantartását, az általános külső tisztítást a felhasználó is elvégezheti, mivel ezek nem járnak bonyolult vagy veszélyes műveletekkel.

4. Az összeszerelés és a karbantartási műveletek során be kell tartani a jelen kézikönyvben és a berendezésre vagy a berendezésbe elhelyezett címkéken feltüntetett óvintézkedéseket, valamint követni kell a telepítés helyén érvényben lévő biztonsági előírásokat, és meg kell tenni a józan ész által javasolt óvintézkedéseket.

5. Az alkatrészek cseréjekor kizárólag csak eredeti OLIMPIA SPLENDID pótalkatrészeket használjon.

1. Ha a berendezést huzamosabb ideig nem használják, vagy senki nem tartózkodik a légkondicionált helyiségben, a balesetek elkerülése érdekében tanácsos a berendezést áramtalanítani.

1. Ne használjon folyékony vagy korrozív tisztítószereket a berendezés tisztításához, ne permetezzen vizet vagy más folyadékot a berendezésre, mert ezek károsíthatják a műanyag alkatrészeket, vagy akár áramütést is okozhatnak.

1. A berendezést megnedvesíteni tilos. Rövidzárlatot vagy tüzet okozhat. A berendezést vízbe vagy egyéb folyadékba meríteni tilos.

1. Rendellenes működés (például: szokatlan zaj, kellemetlen szag, füst, rendellenes hőmérséklet-emelkedés, elektromos diszperzió stb.) esetén azonnal kapcsolja ki a berendezést, és húzza ki a dugaszt a konnektorból. Az esetleges javításokat kizárólag a gyártó által megbízott szervizközpontokkal végeztesse el, és mindig kérje az eredeti pótalkatrészek használatát. A fenti előírások megszegésével veszélyezteti a berendezés biztonságát.

2. Ne hagyja a berendezést nyitott ajtó vagy ablak mellett üzemelni.

1. Működés közben ne húzza ki a csatlakozót. Tűz vagy áramütés veszélye. berendezésre nehéz vagy forró tárgyakat elhelyezni tilos.

A berendezésre ráülni vagy fellépni tilos.

1. A berendezés elektromos hálózatra történő csatlakoztatása előtt ellenőrizze, hogy az adattáblán közölt adatok és hálózat adatai megegyeznek-e. A berendezést földelt konnektorba kell csatlakoztatni. A tábla (T) a berendezés belsejében található, és csak a tartály (2. ábra) kihúzását követően válik láthatóvá.

2. A berendezést telepítse a gyártó utasításai szerint. A helytelen telepítés olyan személyi vagy állatoknak okozott sérüléseket és dologi károkat okozhat, amelyekért a gyártó nem vállal felelősséget.

3. A berendezést zárt térben (pl. egy szekrény belsejében) működtetni tilos, mert tüzet okozhat.

4. Ha a berendezés csatlakozója nem illik a konnektorba, cseréltesse ki egy szakemberrel, ellenőrizze továbbá azt is, hogy a konnektor vezetékeinek keresztmetszete megfelel-e a berendezés teljesítményfelvételének. Konnektor átalakítók és hosszabbítók használata nem ajánlott, de ha erre mégis szükség van, akkor a használt átalakítóknak és hosszabbítóknak meg kell felelniük az érvényben lévő biztonsági előírásoknak, és az áramhordozó képességük (A) nem lehet kisebb, mint a berendezés maximális áramfelvétele.

5. A berendezés NEM alkalmas külső időzítővel vagy különálló távvezérlő rendszerrel történő működtetésre.

6. A berendezés kizárólag álló helyzetben használható.

7. A berendezés levegő beszívó és kifúvó rácsait lefedni tilos.
8. A levegő beszívó és kifújó rácsokba idegen tárgyakat tilos bedugni, mert ez áramütést vagy tüzet okozhat, illetve károsíthatja a berendezést.
9. A berendezés használata nem megengedett, ha:

- a keze vizes vagy nedves;

- mezítláb van.

1. A csatlakozó konnektorból történő kihúzásakor ne húzza a berendezés tápkábelét vagy magát a berendezést.
2. A berendezést ne használja közvetlen napfénynek kitett helyen vagy olyan hőforrások mint kályha, radiátor vagy más fütőberendezések közelében (3. ábra).
3. Az egységet gázüzemű berendezések közelében használni tilos (3. ábra).
4. A berendezés nem használható függönyök közelében, mert a berendezés a légbeszívó rácsokon keresztül beszívhatja azokat (5. ábra).
5. A berendezést mindig szintben lévő, sík és stabil felületre kell felállítani.
6. Legalább 20 cm-es szabad helyet kell hagyni a berendezés két oldalán és a hátsó felén, míg a berendezés fölött legalább 30 cm szabad térnek kell maradnia (1. ábra).

7. A berendezést ne tegye a konnektor közvetlen közelébe (4. ábra).

8. Biztosítani kell, hogy a konnektor mindig szabadon megközelíthető legyen, hogy vészhelyzet esetén könnyen ki lehessen húzni a csatlakozót a konnektorból.

9. A csatlakozóhoz nedves kézzel nyúlni tilos.

10. Ne hajlítsa meg túlságosan, ne tekerje meg, ne húzza meg és ne sértse meg semmilyen módon a tápkábelt.

11. A tápkábelt szönyeg, takaró vagy kábelvezetők alatt vezetni tilos. A megbotlás veszélyének elkerülése érdekében a vezetéket mindig egy kevéssé forgalmas helyen kell elhelyezni.

12. Húzza ki a csatlakozót a konnektorból, ha a berendezés hosszabb ideig nincs használatban, vagy senki sem tartózkodik a lakásban.

13. A berendezést a szabadban vagy nedves felületeken használni tilos. Ügyeljen arra, hogy ne ömöljön folyadék a berendezésre. A berendezést csap vagy mosdó közelében használni tilos.

14. Ne döntse a berendezést az oldalára, mert a belőle esetlegesen kifolyó víz károsíthatja.

41a. Öntse ki a tartályban összegyült vizet.

Ha a kondenzvíz elvezető cső is csatlakoztatva van, a csövet ferdén kell elhelyezni, hogy a vízelvezetés folyamatos legyen.

1. A berendezés tisztításához használjon nedves rongyot; súrolószereket vagy a felületet károsító anyagokat használni tilos. A szűrők tisztítását a vonatkozó fejezet ismerteti.

HU - 4

1. A túlmelegedést leggyakrabban a berendezésre lerakódott por és szennyeződések okozzák. Távolítsa el rendszeresen ezeket a lerakódásokat a rácsokról egy porszívó segítségével. A művelet megkezdése előtt húzza ki a berendezés csatlakozóját a konnektorból.
2. A berendezés használata nem megengedett olyan helyiségekben, ahol a höingadozás jelentős, mert kondenzvíz képződhet a belsejében.
3. Az elektromágneses zavar elkerülése érdekében a berendezést más elektromos készülékektől (TV, rádió, számítógép, DVD lejátszó stb.) legalább 2 méteres távolságra kell elhelyezni (6. ábra).
4. A berendezés nem használható akkor, ha a helyiségben röviddel a használat előtt rovarirtó szereket porlasztottak, vagy a helyiségben meggyújtott füstölők, vegyszer gözei vagy olajos maradványok vannak.
5. A berendezés csak megfelelően felszerelt szűrőkkel használható.

6. Az illetéktelen személyek által végzett szétszerelési, javítási vagy átalakítási műveletek súlyos károkat okozhatnak, és érvénytelenítik a garanciát.

7. Ha a berendezésen üzemzavar vagy hiba lépett fel, a tápvezeték vagy a csatlakozó meg-sérült, a berendezés leesett, vagy más módon sérült, tilos a használata. Kapcsolja ki a be-rendezést, húzza ki csatlakozót a konnektorból, és ellenőriztesse szervizes szakemberrel.

8. Ne szerelje szét, és ne módosítsa a berendezést.

1. Ha más berendezésből gáz szivárog, a berendezés használata előtt jól szellőztesse ki a helyiséget.

2. A berendezés 5 °C és 35 °C közötti hömérsékleten használható.

3. A berendezés saját kezű javítása rendkívül veszélyes.
4. Ha a berendezést nem kívánja tovább használni, húzza ki a csatlakozót a konnektorból, és a tápkábel elvágásával tegye a berendezést üzemképtelenné. Tanácsos továbbá a berendezés potenciálisan veszélyes alkatrészeit veszélytelenné tenni, hogy az üzemképtelen berendezés ne jelenthessen veszélyt pl. a gyerekek számára, ha esetlegesen játszanak vele.
5. Ne tegye ki a berendezést az időjárás hatásainak (esőnek, szélnek stb.).
6. A berendezést fürdőkádak, zuhany vagy medencék közelében használni tilos.

Biztosíték: 3,15 A

0.4. - RENDELTETÉSSZERÜ HASZNÁLAT

• A berendezés kizárólag páramentesítésre vagy a levegő keringtetésére használható azzal az egyetlen céllal, hogy az adott helyiség levegőjét kellemessé tegye.
• A berendezés kizárólag lakossági vagy azzal egyenértékű használatra alkalmas.
• A berendezés nem rendeltetésszerű használatáért és az ezek következtében fellépő személyeknek vagy állatoknak okozott sérülésekért és dologi károkért az OLIMPIA SPLENDID semmilyen felelősséget nem vállal.

0.5. - NEM RENDELTETÉSSZERÜ ÉS POTENCIÁLISAN VESZÉLYES HASZNÁLAT

• A páramentesítő berendezéseket nem szabad gyúlékony gázokat, robbanásveszélyes gázokat tartalmazó vagy nagyon párás térben (mosodák, üvegházak stb.) és olyan helyiségben telepíteni, ahol más, erős hőforrást termelő gépek találhatók, illetve sós víz vagy kénes vizforrás található.
• NE használjon gázt, benzint vagy más gyúlékony folyadékot a berendezés közelében.

Ezt a terméket csak az ebben a kézikönyvben megadott előírásoknak megfelelően szabad használni. A meghatározottaktól eltérő használat súlyos sérülést okozhat.

A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.

0.6. - AZ R290 HÜTÖKÖZEGGEL KAPCSOLATOS FIGYELMEZTETÉSEK

1. A BERENDEZÉS (TÜZVESZÉLYESSÉGI SZEMPONTBÓL A3-AS BESOROLÁSÚ) R290 HÜTÖKÖZEGGEL MÜKÖDIK

2. A BERENDEZÉST EGY OLYAN JÓL SZELLÖZÖ HELYISÉGBEN KELL TÁROLNI, AMELYNEK MÉRETE MEGFELEL A BERENDEZÉS HASZNÁLATÁHOZ ELŐÍRTÁKNAK.

3. A BERENDEZÉS KIZÁRÓLAG OLYAN HELYISÉGBEN TELEPÍTHETŐ, HASZNÁLHATÓ ÉS TÁROLHATÓ, AHOL A PADLÓ FELÜLETE MEGHALADJA A 4m²T.

4. A BERENDEZÉSBEN LÉVŐ R290 HÜTÓKÖZEG MENNYISÉGÉT A BERENDEZÉSRE EL- HELYEZETT CÍMKE MUTATJA.

5. A BERENDEZÉST OLYAN HELYISÉGBEN SZABAD CSAK TÁROLNI, AHOL NINCSENEK FOLYAMATOS ÜZEMÜ GYÚJTÓFORRÁSOK (PL.: NYÍLT LÁNG, GÁZÜZEMÜ BERENDEZÉSEK VAGY VILLAMOS FÜTÖBERENDEZÉSEK).

6. Kilyukasztani vagy nyílt lángnak kitenni tilos.

7. Ne felejtse el, hogy a hütőközeg szagtalan is lehet.

8. Az R290 hütőközeg megfelel az uniós környezetvédelmi előírásoknak. A hütőközeg kört annak bármely pontján tilos kilyukasztani.

9. Ne használjon semmilyen más eszközt a leolvasztási folyamat felgyorsítására vagy a tisztításhoz, mint amit a gyártó javasol.

10. A berendezés jégmentesítéséhez vagy tisztításához a gyártó által ajánlottól eltérő eszközök használata tilos.

11. Ha a berendezés telepítése, használata vagy tárolása olyan térben történik, amelyben nem biztosított a szellőzés, olyan helyiséget kell választani, amely úgy lett tervezve, hogy biztosítsa, a villamos fűtőberendezések, kályhák vagy más gyújtóforrások által okozott szivárgásból származó hűtőközeg ne rekedhessen meg.

12. Kövesse a gázokra vonatkozó nemzeti szabályozásokat.

13. Hagyja a szellőző nyílásokat szabadon.

14. A berendezés tárolásakor biztosítani kell a berendezés mechanikai sérülésekkel szembeni védelmét.

15. Bárkinek, aki a hűtőkörökön vagy azok belsejében beavatkozásokat végez, rendelkeznie kell egy olyan, a szakmai követelményrendszer által elismert tanúsítvánnyal, amely igazolja, hogy alkalmas a hűtőközegek biztonságos kezelésére.

16. A berendezés kizárólag a gyártó utasításai szerint tartható karban. Az olyan karban-tartási vagy javítási munkálatokat, amelyek egy másik szakember segítségét is szükségessé teszik, kizárólag egy a gyúlékony hűtőközegek használatában jártas személy felügyelete alatt szabad elvégezni.

17. A GYÜLÉKONY HÜTÖKÖZEGET TARTALMAZÓ BERENDEZÉS SZÁLLÍTÁSA Lásd a szállításra vonatkozó előírásokat.

18. A BERENDEZÉSRE ELHELYEZETT SZIMBÓLUMOK Lásd a helyi előírásokat.

19. A GYÚLÉKONY HÜTÖKÖZEGET TARTALMAZÓ BERENDEZÉS ÁRTALMATLANÍTÁSA Lásd a vonatkozó nemzeti előírásokat.

20. A BERENDEZÉS/ESZKÖZÖK TÁROLÁSA A berendezést a gyártó utasításai szerint kell tárolni.

21. A BECSOMAGOLT (NEM ÉRTÉKESÍTETT) BERENDEZÉS TÁROLÁSA A csomagolásnak biztosítania kell, hogy a benne található berendezés mechanikai sérülése esetén se léphessen fel hűtőközeg-szivárgás.

Az együttesen tárolható berendezés alkatrészek mennyiségét a helyi előírások szabályozzák.

22. A KARBANTARTÁSSAL KAPCSOLATOS TUDNIVALÓK

a) A terület ellenőrzése

A gyúlékony hűtőközeget tartalmazó rendszereken végzett beavatkozások megkezdése elött kötelező biztonsági ellenőrzéseket végezni, és ezek keretében meggyőződni arról, hogy a tűzveszély minimális. Tegye meg a következő óvintézkedéseket a hűtőközeget tartalmazó rendszeren még a használatot megelőzően végzett beavatkozások előtt.

b) Munkavégzés

A munkavégzés során biztosítani kell a megfelelő ellenőrzést, annak érdekében, hogy a gyúlékony gáz vagy göz jelenléte okozta kockázatok a lehető legkisebbek legyenek.

c) A teljes munkaterület

A karbantartással megbízott személyzetnek, és a munkaterületen tartózkodó tova dolgozóknak is ismerniük kell az elvégzett beavatkozások típusát. A szük helyen történő munkavégzés kerülendő. A munkaterület környékét el kell keríteni. A gyúlékony anyagok ellenőrzésével gondoskodni kell a terület biztonságáról.

d) A hütöközeg jelenlétének ellenőrzése

A területet a megfelelő hűtőközeg szivárgáskereső műszerrel mind a munkavégzés megkezdése előtt mind a munkálatok közben ellenőrizni kell, annak érdekében, hogy a kezelő tájékoztatást kapjon az esetlegesen tűzveszélyes légkör kialakulásáról. Ellenőrizni kell, hogy a szivárgáskereső műszer alkalmas-e a gyúlékony hűtőközegekkel történő használatra, vagyis szikramentes, megfelelően le van zárva, vagy kivitelezéséből a biztonságos.

e) Tüzoltó készülékek jelenléte

Ha a légkondicionáló berendezésen vagy a hozzátartozó valamely alkatrészen magas hőmérsékleten végzett munkálatokra van szükség, gondoskodni kell a megfelelő tűzoltó eszközök jelenlétéről. A feltöltési terület közelében száraz porral vagy szén-dioxiddal oltó készüléket kell tartani.

f) Gyújtóforrások hiánya

Az a dolgozó, aki a hűtőrendszeren olyan munkálatokat végez, amelyek gyú hűtőközeget tartalmazó vagy korábban ilyen közeggel töltött csővezetékeket érintenek, nem használhat gyújtóforrásokat oly módon, hogy az tűz- vagy robbanásvesz helyzeteket idézhessen elő.

Minden lehetséges gyújtóforrást, így a dohányzást is, kellően távol kell tartani a telepítés, javítás, lefejtés és ártalmatlanítás helyétől, mert a területen végzett műveletek során gyúlékony hűtőközeg kerülhet a környező térbe.

A munkavégzés megkezdése előtt át kell vizsgálni a berendezés környékét gyúlékony anyagokat és tűzveszélyes helyzeteket keresve.

Helyezzen el a dohányzást tiltó jelzéseket.

g) Jól szellőző terület

A rendszer elindítása vagy a magas hömérsékleten végzett munkálatok megkezdése előtt gondoskodni kell arról, hogy a telepítés a szabadban legyen, illetve a területen biztosított legyen a megfelelő szellőzés. A megfelelő mértékű szellőzést a munkavégzés idejére biztosítani kell.

A szellőzés akkor megfelelő, ha biztonságosan eloszlatja az esetlegesen a levegőbe kerülő hűtőközeget, és lehetőleg a szabadba vezeti azt.

h) A hütöberendezésen végzett ellenőrzések

Ha valamelyik elektromos alkatrészt ki kell cserélni, mindig olyan alkatrészt kell választani, amely megfelel a felhasználási célnak és a megadott müszaki követelményeknek.

A karbantartásra és a műszaki segítségnyújtásra vonatkozó gyártói irányelveket mindenkor be kell tartani. Ha kétsége merül fel, vegye fel a kapcsolatot a gyártó szerviztechnikusával. A gyúlékony hűtőközegeket használó berendezéseken a következő ellenőrzéseket kell elvégezni: ellenőrizni kell, hogy a terhelés mértéke összeegyeztethető-e annak a helyiségnek a méreteivel, ahová a hűtőközeget tartalmazó alkatrészek el lettek helyezve; meg kell vizsgálni továbbá, hogy a szellőzőrendszer és a szellőző nyilások megfelelően működnek-e, és nincsenek-e lefedve; hűtőközeg-kör használata esetén p ellenőrizni kell, hogy van-e hűtőközeg a másodlagos körben; és, hogy a gépen elhelyezett jelölés továbbra is látható és olvasható-e.

Az olvashatatlanná vált jelzéseket és jelöléseket ki kell cserélni. Meg kell vizsgálni azt is, hogy a csővezetékek és a hűtő rendszer alkatrészei olyan helyzetbe lettek-e felszerelve, ahol nem áll fenn annak a lehetősége, hogy olyan anyaggal kerülnek kapcsolatba, amely elkorrodálja a hűtőközeget tartalmazó alkatrészeket. Ez alól azok az esetek képeznek kivételt, amelyekben az alkatrészek anyaguknál fogva ellenállóak a korrózióval szemben, vagy megfelelően védve vannak a korrózió ellen.

i) Az elektromos berendezéseken végzett ellenőrzések

Az elektromos berendezések javításának és karbantartásának a kezdeti biztonsági ellenőrzéseket és az alkatrészek átvizsgálását is magukban kell foglalnia.

Ha a biztonságot veszélyeztető hiba lép fel, tilos a rendszert feszültség alá egészen addig, amíg a hibát el nem háritották. Műszakilag megfelelő ideiglene megoldások alkalmazása megengedett abban az esetben, ha a hiba nem javít azonnal, de a berendezést továbbra is üzemben kell tartani. Ezt továbbá jelezni kell a berendezés tulajdonosának is, hogy minden fél számára ismert legyen. A kezdeti biztonsági ellenőrzések a következőkből állnak: annak ellenőrzése, hogy a kondenzátor nin feltöltödve. Ezt az ellenőrzést a szikraképződés szempontjából biztonságos feltétel mellett kell elvégezni. Ellenőrizni kell továbbá azt is, hogy az elektromos alka és a feszültség alatt lévő vezetékek nincsenek-e kitett helyzetben a rendszer feltöltése, visszaállítása vagy átmosása közben, valamint ellenőrizni kell a földelés folytonosságát is.

1. A LEZÁRT ALKATRÉSZÉK JAVÍTÁSA

a) A lezárt alkatrészek javításának idejére (még a lezárt alkatrészek fedelének stb. eltávolítása előtt) minden áramforrást ki kell kötni abból a berendezésből, amelyen a munkálatokra sor kerül. Ha feltétlenül szükség van arra, hogy a berendezés áramellátása a munkálatok idejére is csatlakoztatva legyen, akkor a legveszélyesebb pontra egy folyamatos: üzemelő szivárgáskereső müszert kell elhelyezni, amely figyelmezteti a kezelőt az esetlegesen kialakuló veszélyhelyzetekre.
b) Ügyeljen fokozottan a következők betartására, annak érdekében, hogy az elekti alkatrészeken végzett munkálatok közben a burkolatok ne sérüljenek olyan módon, amely megváltoztatja a biztonsági szintet.

Ilyenek pl. a kábelek sérülései, a túl nagy számú csatlakozás, az eredetitől eltérő jellemzőkkel rendelkező csatlakozók, sérült tömítések, hibásan beszerelt tömszelencék stb. Ellenőrizze, hogy a berendezés biztonságosan lett-e beszerelve. Ellenőrizze, hogy a tömítések vagy tömítő elemek állapota biztosítja-e, hogy a tűzveszélyes légkör ne kerülhessen a burkolatokon belülre. Kizárólag a gyártó előírásainak megfelelő pótalkatrészek használhatók.

A szilikontartalmú tömitőanyagok használata csökkentheti bizonyos szivárgáskereső berendezések hatékonyságát. A kivitelüknél fogva biztonságos alkatrészeket nem kell a munkálatok megkezdése előtt leválasztani az áramforrásról.

1. A KIVITELÜKNÉL FOGVA BIZTONSÁGOS ALKATRÉSZEK JAVÍTÁSA

Ne tegye ki a rendszert semmilyen induktív terhelésnek vagy állandó kapacitív terhelésnek anélkül, hogy ne ellenőrizné, hogy a feszültség és az áramerősség mértéke nem haladja-e meg a használt berendezésre megengedett értékeket. A kivitelüknél fogva biztonságos alkatrészek az egyetlenek, amelyek a munkavégzés idejére akkor is feszültség alatt maradhatnak, ha tűzveszélyes légkör van jelen. A vizsgáló rendszer áramerősségének meg kell felelnie a megadott értékeknek. Az alkatrészek cseréjéhez csak a gyártó által megadott pótalkatrészek használhatók. A megadottól eltérő alkatrészek használatakor egy esetleges szivárgás hatására a hűtőközeg meggyulladhat.

1. KÁBELEK

Ellenőrizze, hogy a kábelek nem kopottak-e, és nincsenek-e kitéve korróziónak, túlzott mértékű nyomásnak, rezgéseknek, éles széleknek vagy bármilyen más kedvezőtlen környezeti feltételnek. Az ellenőrzés közben vegye figyelembe az elöregedést vagy kompresszor, ventilátor vagy más hasonló egységek által keltett folyamatos rezg hatását is.

1. A TÜZVESZÉLYES HÜTÖKÖZEGEK ÉSZLELÉSE

A hütőközeg esetleges szivárgásainak kereséséhez potenciális gyújtóforrásokat használni tilos. Gázforrasztót (vagy más nyílt lánggal működő keresőrendszert) használni tilos.

1. SZIVÁRGÁSKERESÉSI MÓDŠZEREK

A tüzveszélyes hütőközeggel üzemelő berendezések esetében az elfogadott szivárgáskeresési módszerek a következők: Használjon kifejezetten gyúlékony hütőközegekhez tervezett mérőműszereket, bár előfordulhat, hogy ezek érzékenysége nem megfelelő, vagy, hogy szükség van újrakalibrálására. (A szivárgáskereső műszert olyan térben kell kalibrálni, ahol nincs jelen hütőközeg.) Győződjön meg arról, hogy a szivárgáskereső nem potenciális gyújtóforrás,

és megfelelő a használt hűtőközeghez. A szivárgáskereső műszeren be kell á hűtőközeg gyulladási koncentrációjának alsó határértékét (LFL), és a műszert használt hűtőközegnek és a kívánt gázkoncentrációnak (maximum 25%) megfelelően kell kalibrálni. A szivárgáskereső folyadékok a hűtőközegek többségével használhatók, de a klórtartalmú tisztítószerek kerülendők, mert reakcióba léphetnek a hűtőközeggel, és korrodál a rézvezetékeket. Ha felmerül a szivárgás gyanúja, minden nyílt lángot el vagy el kell távolítani. Ha olyan szivárgás lett bemérve, amelynek megszüntetése csak hegesztéssel lehetséges, a teljes hűtőközeg-mennyiséget le kell engedni a rendszerből, vagy (elzáró szelepek segítségével) el kell szigetelni a rendszer egy a szivárgástól távol eső részére. A hegesztés előtt és közben a rendszert oxigénmentes nitrogénnel (OFN) kell feltölteni.

28. ELTÁVOLÍTÁS ÉS KIÜRÍTÉS

A hütörendszeren végzett javításokhoz vagy bármilyen egyéb beavatkozásokhoz kövesse az ilyen rendszerek esetében bevett eljárásokat. Mindezek mellett fontos, hogy – mivel gyúlékony hütőközegekről van szó – a lehető legmegbízhatóbb eljárásokat kö Vegye figyelembe az alábbiakat:

• Fejtse le a hütöközeget;
• Öblítse át a rendszert inert gázzal;
- Ürítse ki a rendszert;
• Öblítse át ismét inert gázzal;
• Nyissa ki a rendszert vágással vagy hegesztéssel.

A hűtőközeg-töltetet a megfelelő tartályokba gyűjtse össze. A berendezés biztonságossá tétele érdekében a rendszert oxigénmentes nitrogénnel (OFN) tisztítsa ki. Lehet, hogy ezt a műveletet többször meg kell ismételni. Ne használjon sürített levegőt vagy oxigént ehhez a művelethez.

A tisztítás menete a következő: töltse fel a vákuum alatt lévő rendszert oxigénmentes nitrogénnel (OFN), és folytassa a feltöltést egészen addig, amíg a nyomás el nem éri az üzemi értéket. Ekkor engedje le a rendszerből az oxigénmentes nitrogént (OFN), és helyezze a rendszert ismét vákuum alá. Ismételje addig a műveletsort, amíg hűtőközeg-töltet nem távozik a rendszerből. Az utolsó oxigénmentes nitrogén (C használatakor a rendszert légköri nyomásra kell vinni ahhoz, hogy használni lehessen. Ez a művelet alapvető fontosságú akkor, ha hegeszteni kell a csöveken. Ellenőrizze, hogy a vákuumszivattyú kifúvó csonkja gyújtóforrásoktól távol legyen, és biztosított legyen a megfelelő szellőzés.

29. TÖLTÉSI MÜVELETEK

A hagyományos töltési lépések betartása mellett a következő feltételeknek is teljesülniük kell.

Biztosítsa, hogy a berendezés feltöltése során ne keveredhessenek eltérő hűtőközegek, és a hűtőközegek ne szennyeződjenek. A lehető legrövidebb csöveket kell használni annak érdekében, hogy a bennük lévő hűtőközeg mennyisége a feltétlenül szükséges minimumra csökkenjen.

A tartályokat álló helyzetben kell tartani.

A hütőközeggel történő feltöltés megkezdése előtt ellenőrizni kell, hogy a hütőrendszer földelése csatlakoztatva van-e.

A feltöltés után a rendszert címkével kell ellátni (ha korábban még nem történt meg).

Ügyelni kell arra, hogy ne töltse túl a hűtőrendszert. A rendszer feltöltésének megkezdése előtt ellenőrizze az oxigénmentes nitrogén (OFN) nyomását. A feltöltést követően még az üzembe helyezés előtt végezzen szivárgásvizsgálatot a rendszeren. Mielőtt a telepítés helyét elhagyná, a szivárgásvizsgálatot meg kell ismételni.

30. ÜZEMEN KÍVÜL HÉLYEZÉS

A műveletsor megkezdése előtt fontos, hogy a technikus megismerje a berendezés és az alkatrészeinek működését.

Helyes gyakorlat a teljes hütőközeg-mennyiség biztonságos lefejtése.

A müvelet megkezdése előtt vegyen mintát az olajból és a hűtőközegből, ha a lefejtett hűtőközeg újból használata előtt szükség van az elemezésére. Fontos, hogy rendelkezésre álljon egy áramforrás, még a lépéssor megkezdése előtt.

a) Ismerkedjen meg a berendezéssel és a működésével.
b) Szüntesse meg a rendszer áramellátását.
c) A müveletek megkezdése előtt ellenőrizze a következőket:

• Ha a tartályok mozgatásához szükség van mechanikus mozgató berendezésekre, akkor ezek rendelkezésre állnak-e;
• Minden egyéni védőeszköz a rendelkezésre áll, és megfelelően van használva;
  • A lefejtési folyamatot mindenkor egy hozzáértő személy felügyeli;
  • A lefejtéshez használt eszközök és tartályok szabványosak-e.

d) Ürítse ki a hűtőrendszert, ha lehetséges.

e) Ha a vákuum nem biztosítható, használjon egy gyűjtőcsövet, amellyel a hűtőközeg a rendszer több pontjáról is lefejthető.
f) Még a hütőközeg lefejtése előtt ellenőrizze, hogy a tartály fel lett-e helymérlegre.
g) Indítsa el a hűtőközeg lefejtőt, és kövesse a gyártói utasításokat.
h) Ne töltse túl a tartályokat. (A feltöltési szint nem haladhatja meg a folyadékkal történő feltöltési szint 80 %-át).
i) A tartály maximális üzemi nyomását még ideiglenesen is tilos átlépni.
j) A tartályok helyes feltöltését és a művelet sor befejezését követően biztosítsa, hogy a tartályok és a használt eszközök a lehető legrövidebb időn belül el legyenek távolítva a telepítés helyéről, és az összes elzáró csap zárva legyen.
k) A lefejtett hütöközeget nem szabad másik hütörendszerbe tölteni, hacsak nem lett elötte megtisztítva és ellenőrizve.

31. CÍMKÉZÉS

A berendezést címkékkel kell ellátni, amelyek jelzik, hogy a berendezés üzemen kívül lett helyezve, és nem tartalmaz hűtőközeget. A címkéket dátummal és aláírással kell ellátni. Ellenőrizze, hogy a berendezésen megtalálhatók-e azok a címkék, amelyek jelzik, hogy a belsejében tűzveszélyes hűtőgáz van.

32. LEFEJTÉS

Ha szükség van a hütőközeg lefejtésére a rendszerből karbantartás vagy üzemen kívül helyezés céljából, tanácsos ezt mindig biztonságos feltételek között megtenni.

A hütőközeg tartályokba történő átfejtésekor ellenőrizze, hogy kizárólag a hütőközeg tárolására alkalmas tartályokat használ-e.

Ellenőrizze, hogy van-e elég tartály a teljes hűtőközeg-töltet tárolásához.

A használandó tartályok kifejezetten a használt hűtőközeg összegyűjtésére lettek tervezve, és ennek megfelelően lettek felcímkézve (vagyis kifejezetten a lefejtett hűtőközeghez valók). A tartályokon tökéletesen működő lefúvató szelepnek és elzáró szelepnek is lennie kell. Az üres tartályokban vákuumot kell létrehozni, és lehetőség szerint a tartályokat a lefejtés előtt még le is kell hűteni. A lefejtéshez kizárólag a gyúlékony hűtőközegek lefejtésére tervezett és kifogástalanul működő eszközök használhatók, és ezek használati utasítását a munkálatok idejére elérhető közelségben kell tartani. Szükség van továbbá tökéletesen működő kalibrált mérlegekre is. A csöveket hermetikusan záró leválasztó csatlakozókkal kell ellátni, és ezeknek kifogástalan állapotban kell lenniük. Ellenőrizze a használat előtt, hogy a hűtőközeg lefejtő üzemképes állapotban van-e, megfelelően karban volt-e tartva, és a csatlakozó elektromos berendezések zárt házban va így a használatuk egy esetleges szivárgás esetén is biztonságos marad-e. Ha kétsége merül fel, forduljon a gyártóhoz. Az erre a célra szolgáló tartályba lefejtett hűtőközeget át kell adni a forgalmazójának, és mellékelni kell hozzá a hulladékszállítási nyilatkozatot.

A lefejtő berendezésekben illetve a tartályokban különböző hűtőközegeket keverni tilos. Ha a kompresszorokat ki kell szerelni, vagy le kell fejteni belölük az olajat, győződjön meg arról, hogy a kompresszorok elfogadható szintre ki lettek-e ürítve, hogy ne maradjon gyúlékony hűtőközeg a kenőanyagban.

Ezt a műveletet még azelőtt el kell végezni, hogy a kompresszort átadná a forgalmazójának.

A folyamat felgyorsításához csak elektromos fütőrendszerek használhatók a kompresszortesten.

Az olaj lefejtésekor mindig ügyeljen a biztonságra.

1. - A BERENDEZÉS BEMUTATÁSA

1.1. - JELLEMZÖK

A berendezés önálló kartondobozba van elhelyezve.

Tárolja a becsomagolt terméket álló helyzetben.

A páramentesítő hatékonyan vonja ki a nedvességet a levegőből, csökkentve annak páratartalmát, így a helyiségben száraz, komfortos környezetet biztosít.

A kívánt páratartalom a digitális higrosztát segítségével állítható be.

Az időzítővel pedig megadható a berendezésen az automatikus be- és kikapcsolás időpontja.

1.2. - A FÖBB ALKATRÉSZEK AZONOSÍTÁSA

1. Elülsö burkolat
2. Levegő kifúvó rács
3. Fogantyú
4. Kezelöfelület

5. Levegő bemeneti rács

6. Hátsó burkolat

7. Víztartály
8. Kerekek
9. Tápkábel
10. Szürő

11. Aktív szénszűrő

12. Kezelési útmutató

13. Kondenzviz elvezető csöcsonk
14. Cső a folyamatos kondenzvíz elvezetéshez
15. Fémrács

• A csomagolóanyagok eltávolítása után ellenőrizze, hogy a berendezés teljesen ép-e. Ha kétsége merül fel, ne használja, hanem forduljon szakemberhez.
• A berendezést telepítse kiszintezett, szilárd padlóra, és közben gondoskodjon a helyiség megfelelő szellőzéséről.
• Helyezze el a berendezést egy erre alkalmas területre. Ellenőrizze, hogy a függönyök vagy egyéb tárgyak nem zárják-e el a levegő útját (5. ábra).

HU - 11

• Hagyjon legalább 20 cm-es szabad helyet a berendezés két oldalán és a hátsó felén, míg a berendezés előtt legalább 30 cm szabad térnek kell maradnia (1. ábra).
  • Vegye ki a tartályt (7), és tekerje le a tápkábelt (9).
• Tegye vissza a tartályt (7) a gép testébe a megfelelő helyzetben.
  • Dugja be a csatlakozót a konnektorba; ekkor a berendezés sípoló hangot ad.

1.4. - VEZÉRLÓPANEL

Nyomja meg a gombot a berendezés bekapcsolásához. Nyomja meg ismét a gombot a berendezés kikapcsolásához.

Feszültség jelző LED

berendezés működik, a LED zölden világít.

Víztartály teli figyelmeztető LED

víztartály megtelik, a LED piros színnel világít, a berendezés leáll, és a hangjelző 15 figyelmeztető jelzést ad.

Vegye ki a tartályt (7. ábra, 7), és ürítse ki.

A berendezés újraindításához tegye vissza a tartályt megfelelően a helyére.

Timer gomb

Amikor a berendezés feszültség alatt van, de nem működik,

nyomja meg a „TIMER” gombot az időzítő funkció megnyitásához, majd a „TIMER” gomb ismételt megnyomásával állítsa be a bekapcsolás késleltetési idejét (1 és 24 óra között); ezt követően a TIMER funkcióhoz tartozó LED zölden világít.

A beállított érték mentését az jelzi, hogy a kijelzőn látható érték nem villog tovább, hanem folyamatosan látható. A beállított idő leteltekor a berendezés működésbe lép.

Ha berendezést még a késleltetési idő lejárta előtt ki szeretné kapcsolni, állítsa a TIMER funkcióra megadott értéket „00”-ra, vagy kapcsolja be illetve ki a berendezést.

HU - 12

Ha a berendezés működik,

nyomja meg a „TIMER” gombot a funkció megnyitásához, majd nyomja meg egymás után többször a „TIMER” gombot a kikapcsolás késleltetési idejének beállításához (1 és 24 óra között); ezt követően a TIMER funkcióhoz tartozó LED zölden villog.

A beállított érték mentését az jelzi, hogy a kijelzőn látható érték nem villog tovább, hanem folyamatosan látható. A beállított idő letelte után a berendezés kikapcsol.

A funkció kikapcsolásához állítsa az időt „00”-ra, vagy kapcsolja ki magát a berendezést.

Timer LED

funkció aktív, a LED zölden világít.

+gomb

Berendezés működése közben nyomja meg a gombot a helyiség páratartalmának növeléséhez.

- Az érték 30% és 90% között (5%-os lépésekkel) állítható. A berendezés mindig a legutoljára beállított értéket veszi kiindulási értékként.

- A „+” gomb minden egyes megnyomásakor 5%-kal nő a páratartalomra beállított érték. A (90%-os) felső határérték átlépésekor a kijelzőn megjelenik a „Co” felirat, és bekapcsol a folyamatos páramentesítési funkció.

Pl. .. -> 80 -> 85 -> 90 -> Co -> 30 -> 35 -> ...

A „LAUNDRY” üzemmódhoz tartozó páratartalom nem módosítható.

- A „+” és „-” gombok egyidejű megnyomásakor a kijelzőn a szobahőmérséklet jelenik meg.

-gomb

Verendezés működése közben nyomja meg a gombot a helyiség páratartalmának csökkentéséhez.

- Az érték 90% és 30% között (5%-os lépésekkel) beállítható. A berendezés mindig a legutoljára beállított értéket veszi kiindulási értékként.

- A „-” gomb minden megnyomásakor a beállított érték 5%-kal csökken. A (30%-os) alsó határérték átlépésekor a kijelzőn megjelenik a „Co” felirat, és bekapcsol a folyamatos pára-mentesítési funkció.

Pl. .. -> 40 -> 35 -> 30 -> Co -> 90 -> 85 -> ...

A „LAUNDRY” üzemmódhoz tartozó páratartalom nem módosítható.

- A „+” és „-” gombok egyidejű megnyomásakor a kijelzőn a szobahőmérséklet jelenik meg.

Fan gomb

derendezés működése közben nyomja meg a gombot a kívánt ventilátorsebesség beállításához.

- Maximum sebesség - Minimum sebesség- A - A ±D zölden világít ±D zölden világít

A „LAUNDRY” módra beállított sebesség nem módosítható.

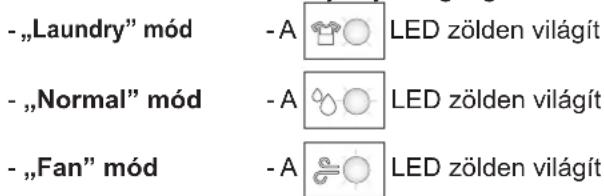

Mode gomb

berendezés működése közben nyomja meg a gombot a kívánt üzemmód kiválasztásához.

- „Laundry” mód - „Normal” mód - „Fan” mód -A LED zölden világít -A LED zölden világít -A LED zölden világít

Jégmentesítés funkciót jelző LED

Amikor a berendezés megkezdi a höcserélő jégmentesítését (a funkció automatikusan megy végbe), a színes LED kigyullad.

Lezárás funkciót jelző LED

Avezérlőpanel lezárásakor a LED zölden világít.

A vezérlőpanel lezárásához vagy a lezárás feloldásához tartsa lenyomva 5 másodpercig a „MODE” gombot.

00

Kijelző

• A berendezés működése közben a helyiségben mérhető páratartalmat jeleníti meg.
• Ha a páratartalom százalékos értékének („+“ és „-“ gombokkal) történő beállítása közben vagy akkor, ha az időzítő beállítása közben 5 másodpercig semmilyen gombot nem nyom meg, a kijelzőn ismét a páratartalom lesz látható.
• A „+” és „-” gombok egyidejű megnyomásakor a kijelzön a szobahőmérséklet jelenik meg.

1.5. - ÁRAMSZÜNET

Áramkimaradás (áramszünet) után, az áramellátás visszakapcsolásakor a berendezés magától visszakapcsol abba az üzemmódba, amelyben az áramszünet előtt működött.

2. - TELEPÍTÉS

2.1. - A BERENDEZÉS SZÁLLÍTÁSA

szállítás és mozgatás közben a berendezést álló helyzetben kell tartani.

• Ha a szállításhoz a berendezés fektetett helyzetbe lett állítva, az újraindítás előtt legalább egy órát kell várni.
• A berendezés mozgatása vagy szállítása előtt engedje le az összes kondenzvizet a berendezésből a 3.1.a bekezdésben bemutatott módon.

FIGYELMEZTETÉS

A berendezés szállítása kényes padlón (pl. parkettán):

• Engedje le a berendezésből az összes kondenzvizet.
• Aberendezés mozgatása közben legyen nagyon körültekintő, mert a kerekek nyomot hagyhatnak a padlón. Bár a kerekek anyaga merev, és a kerek bolygósíthatók, a használat során károsodhatnak vagy összepiszkolódhatnak. Tanácsos ellenőrizni, hogy tiszták-e és szabadon mozognak-e.

2.2. - FIGYELMEZTETÉSEK

A következőkben foglalt utasítások figyelmen kívül hagyásával károkat okozhat a berendezésben.

a. Telepítse a berendezést sík, stabil, padlóburkolattal ellátott felületre.
b. A berendezés csak földelt csatlakozókba csatlakoztatható.
c. Ellenőrizze, hogy a függönyök vagy egyéb tárgyak nem fedik-e le a szűrőket (5. ábra).
d. Biztosítsa, hogy meglegyen az előírt minimum 20/30 cm-es távolság a berendezés és a szomszédos tárgyak között (1. ábra).
e. A berendezést mindig úgy kell üzembe helyezni, hogy a berendezésbe beáramló és az onnan kiáramló levegő ne ütközzön akadályba.

f. A berendezés nem használható mosókonyhákban.
g. A berendezés csak száraz helyiségekben telepíthető.
h. A berendezés nem helyezhető üzembe veszélyes anyagok, gözök vagy folyadékok jelenlétében.
i. Tisztítsa meg a légszűrőket hetente legalább egyszer.

2.3. - ELEKTROMOS CSATLAKOZÁS

A berendezés csatlakozóval ellátott tápkábellel van felszerelve.

A berendezés csatlakoztatása előtt győződjön meg a következőkröl:

• A tápfeszültség és frekvencia értékek megfelelnek a adattábláján szereplő adatoknak.
• A tápvezeték megfelelően van földelve, és a berendezés maximális áramfelvételének megfelelően van méretezve.
• A berendezést ellátó elektromos hálózatra megfelelő kétsarkú megszakítót kell beszerelni a vonatkozó nemzeti telepítési szabályoknak megfelelően.
  • A berendezés áramellátása kizárólag a mellékelt csatlakozóval kompatibilis aljzaton keresztül történik.

berendezés

FIGYELMEZTETÉS

kábel bármilyen cseréjét kizárólag az Olimpia Splendid szervizszolgálata vagy aző szakembereikhez hasonló képzettségű személyzet végezheti.

3. - VÍZELVEZETÉS

3.1. - A TARTÁLY KIÜRÍTÉSE

- Ha kigyullad a LED, a berendezés leáll, és hangjelzést ad, ami figyelmeztet arra, hogy a tartályt (7) ki kell üríteni.

• Két kézzel fogva húzza ki a tartályt (7) a berendezés testéből (7. ábra).
  • Ürítse ki a tartályt (7) (8. ábra).
• Tegye vissza a tartályt (7) a berendezésbe a megfelelő helyzetben. Ha a helyzet nem megfelelő, a LED nem alszik ki, és a berendezés nem működik.

3.2. - FOLYAMATOS VÍZELVEZETÉS

- Szükség esetén a mellékelt cső (14) (13-as) csatlakozóba történő csatlakoztatásával a páramentesítésből származó víz folyamatos elvezetése is megoldható.

• Kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból.
  • Vegye le a fedelet (T) a csőcsonkról (13) (9. ábra).
• Csatlakoztassa a csőcsonkhoz (13) a mellékelt gumicsövet (14).
• Célszerű a csövet (14) egy bilinccsel is rögzíteni a csatlakozóra (13) (a bilincs nem tartozék).

„Laundry” módban célszerű a folyamatos vízelvezetési módot használni, hogy a pára- mentesítő ne álljon le, ha a tartály megtelik.

Ellenőrizze, hogy a gumicső (14) egyetlen pontja se legyen magasabban, mint a csatlakozó, máskülönben a víz visszafolyik a berendezésbe, és üzemzavarokat, károkat okozhat, vagy akár veszélyes helyzeteket is előidézhet.

Ha a berendezést folyamatos vízelvezetéssel használja, ne vegye ki a tartályt.

Az esetleges vízelvezetési problémákat a készülék nem tudja jelezni a teli tartály figyelmeztetés megjelenítésével. Az üzemzavarok, károk és veszélyes helyzetek megelőzése érdekében a berendezés működését felügyelni kell.

HU - 15

4. - TISZTÍTÁS ÉS KARBANTARTÁS

A berendezés tisztításának vagy karbantartásának megkezdése előtt húzza ki a csatlakozót a konnektorból és várja meg, hogy a ventilátor teljesen megálljon.

4.1.a A berendezés tisztítása

• Használjon száraz ruhát a berendezés tisztításához.
• Ha a berendezés nagyon szennyezett, kímélő tisztítószeres langyos (max. 50°C-os) vízzel átitatott ruha is használható a berendezés külső tisztításához. Törölje szárazra.

Mielőtt a csatlakozót visszadugná a konnektorba, ellenőrizze, hogy a berendezés megszáradt-e.

Ne használjon vegyszeres vagy antisztatikus kendőt a berendezés tisztításához. használjon benzint, hígítót, polírozó pasztát vagy hasonló oldószereket. Ezek a termékek a műanyag felület repedését vagy deformálódását okozhatják.

A berendezés tisztításához továbbá olajat, vegyszereket, vagy súrolószereket használni tilos.

A berendezést vízzel lemosni, vagy a berendezést vízbe meríteni tilos.

- A levegő beszívó és kifúvó rácsokra lerakódott por eltávolításához használjon porszívót.

Ha a berendezés hibásan működik, ne próbálja meg kiüríteni, hanem forduljon a forgalmazóhoz vagy a szervizhez.

4.2. - A LÉGSZÜRÓ TISZTÍTÁSA (10-11. ÁBRA)

Ez a szűrő távolítja el a levegőben található szennyeződéseket, ezért havonta meg kell tisztítani.

• Kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból.
• Csavarozza ki egy csillag csavarhúzóval a bemeneti levegő szűrőrácsát (5) tartó két csavart (X). Húzza ki a helyéről a bemeneti levegő szűrőrácsát és a két szűrőelemet (10 és 11).
  • Vegye le a szűrőket (10 a 11) a rácsról.
• Tisztítsa meg a rácsot (5) és a szűrőt (10) egy porszívóval, vagy mossa el (szükség esetén semleges tisztítószeres) vízzel, és hagyja hűvös helyen megszáradni (11. ábra).
• Tisztítsa meg az aktív szénszűrőt (11) egy porszívóval. Ha a szűrő szennyezett, vagy elhasználódott, cserélje ki.
  • Szerelje vissza a szűrőket (10 és 11) a rácsra.
• Szerelje fel a légszűrővel (10) és aktív szénszűrővel (11) ellátott levegő beszívó rácsot (5) a berendezésre, majd rögzítse a két csavarral (X).

Az aktív szénszűrő (11) NEM mosható el. Tanácsos 6-12 hónap használatot követően kicserélni.

Ha a szürök (10 és 11) sérültek, ki kell öket cserélni.

A visszaszerelés előtt várja meg, hogy a rács (5) és a szűrő (10) megszáradjanak. rács (5) és/vagy szűrők (10 vagy 11) sérültek, vagy nincsenek felszerelve, a be-rendezést használni tilos.

HU - 16

4.3. - A TARTÁLY TISZTÍTÁSA

• Ha a víztartály szennyezett, mossa el hideg vagy langyos vízzel.
- Kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból.
• Vegye ki a tartályt (7).

Tisztítószerek, dörzsi szivacsok, vegyszeres portörlő kendők, benzin, benzén, hígító- és oldószerek nem használhatók a tisztításhoz, mert ezek felsérthetik vagy károsíthat- ják a tartály anyagát, ami szivárgásokhoz vezethet.

5. - A BERENDEZÉS TÁROLÁSA

Ha a berendezést hosszabb ideig nem használja, vagy várhatóan nagy porral járó munkálatokra kerül sor, tanácsos a berendezést elrakni. Ennek menete a következő:

- Kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból.

• Öntse ki a tartályból a vizet.
  • Tisztítsa meg a légszűrőt.
  • Vigye száraz, hűvös, nedvességtől védett helyre.

6. - MÜSZAKI ADATOK

A müszaki adatok a berendezésre elhelyezett adattáblán (2. ábra) és az alábbiakban olvashatók:

	SECCOPROF 30 P SECCOPROF 40 P
Névleges teljesítmény 30 l/nap (30 °C, 80% RH) 40 l/nap (30 °C, 80% RH)
Tápellátás AC 220-240 V / 50 Hz AC 220-240 V / 50 Hz
A tartály térfogata 8 l 8 l
Maximális hűtőközeg töltet R290 / 83 g R290 / 96g
Nettó tömeg	25,5 kg	25,5 kg
Maximális tervezési nyomás	Nagy nyomású oldal: 3.2 MPaKis nyomású oldal: 1 MPa	Nagy nyomású oldal: 3.2 MPaKis nyomású oldal: 1 MPa
Minimális helyiségméret	4 m^2 (a padló területe)	4 m^2 (a padló területe)
Méretek	312 x 453 x 635 mm	312 x 453 x 635 mm
Biztosíték	3,15 A	3,15 A

7. - ÜZEMZAVAROK ÉS MEGOLDÁSOK

MIELÖTT A SZERVIZHEZ FORDULNA

Mielött a szervizhez fordulna, vegye sorra a lista pontjait.

A lista a leggyakoribb nem anyag- vagy gyártási hibából eredő üzemzavarokat ismerteti.

PROBLÉMA LEHETSÉGES OKOK JAVASOLT MEGOLDÁS
A berendezés nem működik	A tápkábel nincs csatlakoztatva. Dugja	be a csatlakozót, és ellenőrizze, hogy van-e áram.
	A tartály teli jelző LED világít (a teli van, vagy nem jól lett behelyezve).	Ürtályki a tartályt, majd tegye vissza a berendezésbe a megfelelő helyzetben.
	A szobahőmérséklet a berendezés üze-mi tartományán kívül esik.	Bekapcsolt a védelmi funkció. A beren-dezés ezen a hőmérsékleten nem mű-ködik.
A páramentesítési funkció nem működik, vagy a berendezés gyakran kapcsol be- és ki	A légszűrő eltömődött. Tisztítsa meg a légszűrőt.
	Az ajtó vagy az ablak nyitva van. Csukja	be az ajtót vagy az ablakot.
	A levegő beszívó és kifúvó rácsok eltö-módtek.	Szüntesse meg az eltömődést, vagy tisztítsa meg a levegő beszívó és kifúvó rácsokat.
	A beállított páratartalom magasabb, mint a helyiség páratartalma.	Állítson be egy a helyiség páratartalmá-nál alacsonyabb értéket.
Vízszivárgás	A víztartály túlságosan teli van. Üritse ki	a víztartályt.
	A gumicső megtört.	Helyezze el a gumicsövet úgy, hogy ne folyjon benne vissza a víz.
A működés zajos	A berendezés döntött helyzetben van, vagy nem stabil.	Helyezze a berendezést sík és stabil helyzetbe (csökkentve ezzel a rezgése-ket).
	A légszűrő eltömődött. Tisztítsa meg a légszűrőt.
A kijelzőn LO jelzés látható.	A helyiség páratartalma 20% alatt van.	Ez normális jelenség.A kompresszor leáll, és a ventilátor to-vább jár.

Működés alacsony hőmérsékleten automatikus jégmentesítési funkcióval

A berendezés egy automatikus jégmentesítési funkcióval is rendelkezik (ezt a „POWER” LED jelzi), amely a megfelelő időközönként ellenőrzi a berendezés hőmérsékletét, és szabályozza a működését.

0 -UPOZORNĚN 2

0.1 VŠEOBECNÉ INFORMACE 2
0.2 - SYMBOLY 2
0.2.1 - Piktogramy 2
0.3 - VŠEOBECNÁ UPOZORNĚNÍ 3
0.4 - ZAMÝŠLENÉ POUŽITÍ 5
0.5 - NEZAMÝŠLENÉ A POTENCIÁLNĚ NEBEZPEČNÉ POUŽITÍ......5
0.6 - UPOZORNĚNÍ TÝKAJÍCÍ SE CHLADICÍHO PLYNU R290 6

1 -POPIS SPOTŘEBIČE.... 11

1.1 - VLASTNOSTI....11
1.2 - HLAVNÍ ČÁSTI 11
1.3 - INSTALACE SPOTŘEBIČE 11
1.4 - OVLÁDACÍ PANEL....12
1.5 - VÝPADEK PROUDU 14

2 - INSTALACE 14

2.1 - PŘEPRAVA SPOTŘEBIČE 14
2.2 - UPOZORNĚNÍ 14
2.3 - ELEKTRICKÉ ZAPOJENÍ 15

3 - VYPUŠTĚNÍ VODY....15

3.1 - VYPRÁZDNĚNÍ NÁDRŽE 15
3.2 - PRÜBĚŽNÉ VYPOUŠTĚNÍ VODY 15

4 - ÚDRŽBA A ČIŠTĚNÍ......16
