Typ produktu	Wentylator stojący
Marka	AEG
Model	VL 5688 S
Zasilanie	220-240 V~, 50 Hz
Pobór mocy	50 W
Klasa ochronności	I
Masa netto	Około 7,0 kg
Zalecana powierzchnia	Do 40 m²
Liczba prędkości	3 (wolna, średnia, szybka)
Oscylacja	Tak, 90° (przycisk)
Regulacja pochylenia	Tak (za pomocą śruby motylkowej)
Regulacja wysokości	Tak (za pomocą śruby motylkowej na rurze)
Krata ochronna	Tak, przód i tył
Śmigło	Demontowalne, mocowane śrubą blokującą
Wymagany montaż	Tak, przed pierwszym użyciem
Czyszczenie	Sucha lub lekko wilgotna szmatka, bez detergentów ściernych
Przechowywanie	W oryginalnym opakowaniu, suche i przewiewne miejsce, poza zasięgiem dzieci
Użycie na zewnątrz	Nie, tylko do użytku wewnętrznego
Naprawy	Zlecić autoryzowanemu technikowi; nie naprawiać samodzielnie
Akcesoria w zestawie	Statyw, zawleczka, rury, śruby, kraty, śmigło, itp.

Często zadawane pytania - VL 5688 S AEG

Jak zmontować wentylator AEG VL 5688 S?

Postępuj zgodnie z instrukcją montażu na stronie 3 instrukcji. Zamocuj statyw, rury, silnik, kratę tylną, śmigło i kratę przednią. Użyj śrubokręta krzyżakowego.

Jak wyregulować wysokość wentylatora?

Poluzuj śrubę motylkową na rurze stojaka, ustaw żądaną wysokość, a następnie dokręć śrubę.

Jak wyczyścić wentylator?

Zawsze odłączaj urządzenie. Wyczyść zewnętrzną część suchą szmatką lub lekko wilgotną. Nie używaj ściernych detergentów ani wody.

Co zrobić, jeśli wentylator przestanie działać?

Sprawdź zasilanie. Jeśli problem nie ustąpi, nie próbuj naprawiać samodzielnie. Skontaktuj się z autoryzowanym technikiem.

Jak włączyć oscylację?

Wyłącz urządzenie, a następnie naciśnij przycisk sterowania (pozycja ON). Wentylator oscyluje o 90°. Aby wyłączyć, wyłącz i popchnij przycisk w górę (OFF).

Czy mogę używać tego wentylatora na zewnątrz?

Nie, ten wentylator jest przeznaczony wyłącznie do użytku wewnętrznego, w pomieszczeniu do 40 m².

Od jakiego wieku dzieci mogą używać tego wentylatora?

Dzieci powyżej 8 lat mogą go używać pod nadzorem. Czyszczenie nie powinno być wykonywane przez dzieci bez nadzoru.

Jak przechowywać wentylator w okresie nieużywania?

Wyczyść go, a następnie przechowuj w oryginalnym opakowaniu w suchym, przewiewnym miejscu, poza zasięgiem dzieci.

Jaki jest pobór mocy VL 5688 S?

Pobór mocy wynosi 50 W przy zasilaniu 220-240 V~, 50 Hz.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Przewód musi być wymieniony przez producenta, jego serwis lub wykwalifikowaną osobę, aby uniknąć zagrożenia.

INSTRUKCJA OBSŁUGI VL 5688 S AEG

Instrukcja obsługi/Gwarancja 35

Használati utasítás 41

Руководство по эксплуатации 46

54

NLDFEIGBPLHRUSAR

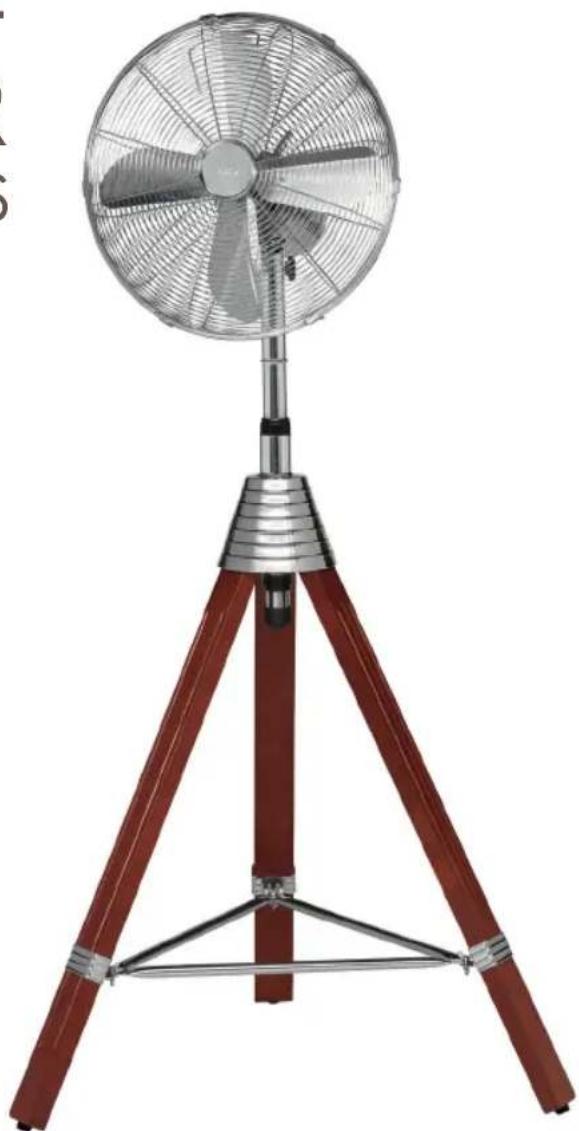

STAND-VENTILATOR

VL5688S

C E

AEG

Przegląd montażu. Strona 3 Instrukcja obsługi. Strona 35 Dane techniczne. Strona 39 Warunki gwarancji. Strona 39 Usuwanie. Strona 40

Magyarul

Tartalom

Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi Państwu radość.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia.

OSTRZEZENIE:

Ostrzega przed zagrozeniami dla zdrowia i wskazuje na potencjalne ryzyka obrazen.

UWAGA:

Wskazuje na potencjalne zagrozenia dla urzadzenia lub innych przedmiotow.

WSKAZOWKA:

Wyroznia porady i informacje wazne dla uzytkownika.

Ogolne uwagi

Przed uruchomieniem urzadzenia prosze bardzo dokladnie przeczytac instrukcje obslugi. Prosze zachowac je wraz z karta gwarancyjna, paragonem i w miare mozliwosci rowniez kartonem z opakowaniem wewnetrznym. Przekazujac urzadzenie innej osobie, oddaj jej takze instrukcje obslugi.

Jezyk polski

Prosze wykorzystywac urzadzenie tylko do prywatnych celow, do jakich zostalo przeznaczone. Urzadzenie to nie zostalo przeznaczone do uzytku w ramach dzialalnosci gospodarczej. Prosze nie korzystac z urzadzenia na zewnatrz. Prosze trzymac urzadzenie z dala od ciepla, bezposredniego promieniowania slonecznego, wilgoci (w zadnym wypadku nie zanurzac w substancjach plynnych) oraz ostrych krawedzi. Prosze nie obslugiwac urzadzenia wilgotnymi dlonmi. Jezeli urzadzenie jest wilgotne lub mokre, prosze natychmiast wyciagnac wtyczke. - Jezeli nie korzystaja Panstwo z urzadzenia, jezeli chca Panstwo zamontowac jakies akcesoria, przed wyczyszczeniem lub w przypadku jakichkolwiek zaklocen, prosze zawsze wylaczyc urzadzenie i wyjac wtyczke z gniazdka (nalezy ciagnac za wtyczke, nie za przewod). - Pracujacego urzadzenia nie nalezy pozostawiac bez nadzoru. Przed opuszczeniem pomieszczenia urzadzenie nalezy zawsze wylaczyc i wyjac wtyczke sieciowa z gniazda. - Nalezy regularnie sprawdzac, czy urzadzenie i kabel sieciowy nie sa uszkodzone. W razie uszkodzenia nalezy zaprzestac korzystania z urzadzenia. Prosze stosowac tylko oryginalne akcesoria. - Dla bezpieczenstwa dzieci prosze nie zostawiac swobodnie dostepnych czesci opakowania (torby plastikowe, kartony, styropian itp.).

OSTRZEZENIE:

Nie pozwalaj dzieciom bawic sie folia. Niebezpieczenstwo uduszenia!

Specjalne wskazowki zwiazane z bezpieczna obsluga tego urzadzenia

Prosze nie wkladac za kratke ochronna palcow ani innych przedmiotow! - Ostroznie z dlugimi wlosami: Prad powietrza moze je wessac! Prosze wlaczac urzadzenie tylko przy zamknietej kratce ochronnej! - Jesli konieczne jest czyszczenie oslony wentylatora, najpierw nalezy wylaczyc urzadzenie i wyjac wtyczke z gniazda. Prosze wybrac odpowiednia podkladke, aby urzadzenie podczas pracy nie moglo sie przewrocic! - Nie stawiaj urzadzenia bezposrednio obok pieca lub innego zrodla goraca.

36 Jezyk polski

• Nie próbuj naprawiać urządzenia samodzielnie. Skontaktuj się z pracownikiem autoryzowanego serwisu. Jeśli przewód zasilający jest uszkodzony, należy go wymienić u producenta, w serwisie lub u podobnie wykwalifikowanej osoby, aby uniknąć zagrożenia.
• Urządzenie może być używane przez dzieci w wieku co najmniej 8 lat oraz osoby z obniżoną sprawnością fizyczną, sensoryczną lub umysłową, a także osoby bez doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane, jak korzystać z urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia. Dzieciom nie wolno bawić się urządzeniem.
• Dzieci nie mogą czyścić ani wykonywać konserwacji bez nadzoru.
• Przestrzegać instrukcji zawartych w rozdziale „Czyszczenie”.

Dostawa i opis części

Pozycja Opis Iliosć
1 Statywo 3
2 Stozek 1
3 Rura podstawy (mocowana do stozka)
4 Radęfzkowska struba skrzydeftkowa do regulacci wysokość		1
5 Śruby do statywu		6
6 Śruba motylkowa		3
7 Naku蕈 motylkowa		3
8 Rumka lączęca 3
9 Zairystalowane kratki zabezpieczajść
10 Śmgo 1
11 Hak (mocowany do przydniej kratki ochronnej)
12 Śrupa blokujać smigła		1
13 Tylna katka ochronna 1
14 Pląskie.),..., no. wękku silniczka
15 Silniczek 1
16 Obrotowy regulator prędkość (na silniku)
17 Regulator drgań (na silniku)
18 Uchwyt (na silniku)
19 Nakrętka mocujuca	@	1
20 Przemnia katka ochronna 1
21 Śruba mocujuca katki ochronnej	-	1
22 Kabel zasilajacja (na silniku)
23 Mała Śruba radelnikowska		1
24 Śruba ograniczajca		1
25 Radelnikowska nikrzta zlbem kulistym		1
26 Śruba zlbem kulistym		1
Bez Śruby tylnej katki ochronnej		4

Użytkowanie zgodne z przeznaczeniem

Jest to wentylator do użytku w pomieszczeniach o powierzchni do 40m²

Nie korzystać w celu innym niż zamierzony. Używać wyłącznie zgodnie z instrukcjami. Nie używać w celach komercyjnych.

Korzystanie niezgodne z przeznaczeniem może doprowadzić do uszkodzenia mienia lub obrażeń.

Nie wolno używać urządzenia w innym celu, gdyż może to doprowadzić do szkód lub obrażeń.

Rozpakowanie urządzenia

1. Wyjmij urządzenie z opakowania.
2. Usuń wszystkie elementy opakowania, takie jak folie, wypełniacze, uchwyty do kabli i opakowanie kartonowe.
3. Sprawdź kompletność zawartości opakowania.
4. Sprawdź urządzenie pod kątem uszkodzeń w transporcie, aby zapobiec powstaniu ryzyka.

WSKAZÓWKA:

Na urządzeniu nie może znajdować się pył lub pozostałości poprodukcyjne. Radzimy przetrzeć obudowę wilgotną szmatką.

Instrukcje montażu

Urządzenie musi być całkowicie zmontowane przed pierwszą pracą!

OSTRZEŻENIE: Ryzyko obrażeń!

Krawędzie śmigła są ostre. Zachować ostrożność podczas montażu.

WSKAZÓWKA:

• Stojak pełni funkcję centralnego urządzenia mocującego.
• Potrzebny jest śrubokręt krzyżakowy średniej wielkości w celu dokonywania montażu.
• Śruby niedołączone jako akcesoria są wstępnie zamocowane na odpowiednich częściach.
• Należy zapoznać się z rysunkami na stronie 3.
• Przymocuj statyw do stożka tak, jak to zostało pokazane na rysunku A.
• Przymocuj uchwyty tak, jak to zostało pokazane na rysunku B.
• Ustawić silniczek na górze podstawy wg Rys. D. Kwadratowe wycięcie we wsporniku należy dopasować do odpowiedniego otworu w górze podstawy.
• Przełożyć złączkę kulistą przez otwór aż do czworokątnego elementu zatrzymującego.

1. Użyć małej radełkowanej śruby skrzydełkowej oraz śruby ograniczającej, aby ustawić kąt nachylenia wentylatora.
2. Następnie zamocować radełkowaną nakrętkę na końcówce śruby z łbem kulistym i dokręcić.
3. Odkręcić 4 zamocowane śruby zewnętrzne z przodu części silniczka.
4. Przytrzymać tylną kratkę ochronną, aby 4 wywiercone otwory na kratce ochronnej były umieszczone dokładnie powyżej 4 otworów na silniczku.

WSKAZÓWKA:

Zapewnić, że uchwyt do przenoszenia na kratce ochronnej ustawiony jest ku górze.

1. Zamontować tylną kratkę ochronną za pomocą 4 śrub.
2. Zamocować śmigło i dokręcić za pomocą śruby blokującej.

UWAGA:

Śruba musi być osadzona na płaskiej stronie wałka silniczka!

1. Zamocować przednią kratkę ochronną przez zawieszenie haka za pomocą nakrętki na tylnej kratce ochronnej.

WSKAZÓWKA:

Zapewnić, że otwory na krawędzi kratki dla śrub mocujących w przedniej i tylnej kratce ochronnej są ustawione względem siebie.

1. Zabezpieczyć kratkę ochronną za pomocą śrub mocujących i nakrętki.
2. Zamknąć elementy mocujące na obwodzie kratki ochronnej.

Miejsce ustawienia

Urządzenie należy ustawiać na równej, antypoślizgowej powierzchni.

Uruchomienie

Podłączenia elektryczne

1. Zanim podłączą Państwo wtyczkę do gniazdka, proszę sprawdzić, czy napięcie sieci jest zgodne z napięciem urządzenia. Odpowiednią informację znajdą Państwo na tabliczce identyfikacyjnej urządzenia.
2. Proszę podłączyć urządzenie do prawidłowo zainstalowanego gniazdka z zestykiem ochronnym.

Czyszczenie

OSTRZEŻENIE:

• Przed czyszczeniem zawsze wyjmij wtyczkę z gniazda sieciowego!

Użytkowanie

Podstawowe ustawienia

Zanim uruchomicie Państwo urządzenie, proszę ustawić odpowiedni kąt nachylenia dmuchawy.

1. Odkręcić małą śrubę radełkowaną.
2. Nachylić kratkę ochronną do wybranej pozycji.
3. Ponownie dokręcić radełkowaną śrubę.

Regulacja wysokości

1. Odkręcić śrubę radełkowaną na podstawie urządzenia.
2. Wyregulować zadaną wysokość wentylatora.
3. Ponownie dokręcić radełkowaną śrubę.

Praca

Aby wybrać prędkość, użyć obrotowego regulatora umieszczonego z tyłu:

0 wyłączony, I wolno, II średnio, III szybko

Aby wyłączyć urządzenie, wybrać pozycję 0.

Ustawienie wentylatora

Mamy dwie opcje:

Stacjonarna

1. Zamknąć urządzenie.
2. Wyciągnąć regulator kontrolny ku górze. (OFF)

Organia

1. Zamknąć urządzenie.
2. Nacisnąć regulator kontrolny. (ON)

WSKAZÓWKA:

Urządzenie obraca się automatycznie w zakresie około 90 stopni.

1. Aby wyłączyć funkcję, wyłączyć urządzenie i wciągnąć regulator kontrolny ku górze.

OSTRZEŻENIE:

• Jeżeli chcesz zdjąć kosz ochronny: wyłączaj zawsze urządzenie i wyjmij wtyczkę sieciową. Urządzenia parowe nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru.

UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przedmiotów.
• Nie używaj ostrych lub ściernych środków czyszczących.

Czyść zewnętrzne powierzchnie urządzenia suchą szmatką, bez żadnych dodatków. - W przypadku zabrudzeń trudnych do usunięcia, przetrzeć urządzenie lekko wilgotną ściereczką, a następnie wytrzeć je do sucha.

Przechowywanie

Oczyścić urządzenie zgodnie z opisem. Zalecamy przechowywanie urządzenia w oryginalnym opakowaniu, jeśli nie zamierzamy go używać przez dłuższe okresy czasu. - Zawsze trzymać urządzenie poza zasięgiem dzieci w dobrze wentylowanym i suchym miejscu.

Dane techniczne

Model: VL 5688 S Napięcie zasilające: 220-240V~, 50Hz Pobór mocy: 50W Stopień ochrony: [brak danych] Masa netto: ok. 7,0 kg

Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu.

Niniejsze urządzenie odpowiada wymaganiom norm bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Warunki gwarancji

Przyznajemy 24 miesiące gwarancji na produkt, licząc od daty zakupu.

W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy, w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilania z nieodpowiedniego gniazda zasilania, sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania, konserwacji, samowolnego zerwania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby nieupoważnione, roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczęci sklepu, daty sprzedaży, niewypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane, kończy się wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, włączając w to odszkodowania, są wykluczone, chyba że prawo przewiduje inaczej. Roszczenia wykraczające poza tę umowę nie są uwzględniane przy gwarancji.

40 Język polski

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczypospolitej Polskiej.

Dystrybutor:

ul. Opolska 1a, Karczów

49-120 Dąbrowa

Usuwanie

Znaczenie symbolu „Pojemnik na śmieci"

Należy zadbać o środowisko i nie wyrzucać urządzeń elektrycznych razem z odpadami gospodarstwa domowego.

Stare lub uszkodzone urządzenia elektryczne należy odstawić do sąsiednich punktów zbiórki.

Prosimy unikać potencjalnych zagrożeń dla zdrowia i środowiska poprzez nieprawidłowe metody utylizacji odpadów.

Przyczyniasz się do recyklingu i innych form utylizacji zużytych urządzeń elektrycznych i elektronicznych.

Informacja na temat punktów zbiórki znajduje się na terenie danego miasta.
