Typ produktu	Wentylator podłogowy
Marka	AEG
Model	VL 5529
Wysokość	130 cm
Średnica łopatek	40 cm
Waga netto	5,2 kg
Zasilanie	220-240 V ~ 50 Hz
Moc nominalna	60 W
Prędkości wentylacji	3 prędkości
Rodzaj sterowania	Przyciski mechaniczne
Funkcja oscylacji	Oscylacja automatyczna
Regulowana wysokość	Tak, teleskopowa
Kratka ochronna	Metalowa kratka wyjmowana
Przewód zasilający	1,5 m
Maksymalny poziom hałasu	55 dB(A)
Konserwacja i czyszczenie	Odłączyć od zasilania przed czyszczeniem; używać wilgotnej ściereczki
Bezpieczeństwo	Urządzenie zabezpieczające przed przegrzaniem
Części zamienne	Łopatki, kratka, silnik dostępne
Naprawialność	Wskaźnik naprawialności: 6,2/10
Informacje ogólne	Gwarancja 2 lata

Często zadawane pytania - VL 5529 AEG

Jak zmontować wentylator AEG VL 5529?

Postępuj zgodnie z instrukcjami w instrukcji obsługi: zamocuj podstawę, włóż teleskopową rurę, przykręć silnik, a następnie zamontuj łopatki i kratkę ochronną. Dokręć wszystkie śruby.

Jak wyczyścić kratkę i łopatki?

Odłącz urządzenie. Użyj miękkiej, wilgotnej ściereczki z odrobiną łagodnego detergentu. Nigdy nie zanurzać w wodzie. Aby wyczyścić kratkę, najpierw ją odkręć.

Wentylator wydaje nieprawidłowy dźwięk, co robić?

Sprawdź, czy łopatki są prawidłowo zamocowane, a kratka nie jest odkształcona. Upewnij się, że urządzenie stoi na stabilnej powierzchni. Jeśli hałas utrzymuje się, skontaktuj się z serwisem.

Jak ustawić wysokość wentylatora?

Odkręć pierścień regulacyjny na rurze, ustaw żądaną wysokość, a następnie mocno dokręć. Nie forsuj poza wycięcia.

Wentylator przestał się obracać, co sprawdzić?

Sprawdź gniazdko elektryczne i kabel. Sprawdź, czy bezpiecznik nie jest przepalony. Jeśli silnik się nagrzewa, zabezpieczenie termiczne mogło odciąć zasilanie. Odczekaj 30 minut przed ponowną próbą.

Czy mogę używać wentylatora nieprzerwanie przez całą noc?

Tak, ale zaleca się nie umieszczać go bezpośrednio naprzeciw siebie i wybrać niską prędkość dla optymalnego komfortu. Monitoruj temperaturę silnika.

Jak wymienić łopatki, jeśli są uszkodzone?

Załatw sobie zapasowe łopatki AEG o numerze VL 5529. Odkręć kratkę, usuń nakrętkę centralną, wymień łopatki i zmontuj w odwrotnej kolejności.

Wentylator oscyluje, ale się blokuje, dlaczego?

Sprawdź, czy przycisk oscylacji jest prawidłowo wciśnięty. Wyczyść strefę obrotu. Jeśli problem nadal występuje, wewnętrzny mechanizm może być zablokowany; skontaktuj się z serwisem.

Jakie jest zużycie energii elektrycznej przez VL 5529?

Moc nominalna wynosi 60 W, co odpowiada około 0,06 kWh na godzinę. Przy normalnym użytkowaniu zużycie pozostaje niskie.

Gdzie znaleźć pełną instrukcję obsługi wentylatora AEG VL 5529?

Instrukcja obsługi jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz ją pobrać lub poprosić o tłumaczenie na swój język.

INSTRUKCJA OBSŁUGI VL 5529 AEG

Gebruiksaanwijzing • Mode d'emploi • Instrucciones de servicio Manual de instruções • Istruzioni per l'uso • Instruction Manual Instrukcja obsługi/Gwarancja • Návod k použití • Használati utasítás Inструкція з експлуатації • Руководство по эксплуатации

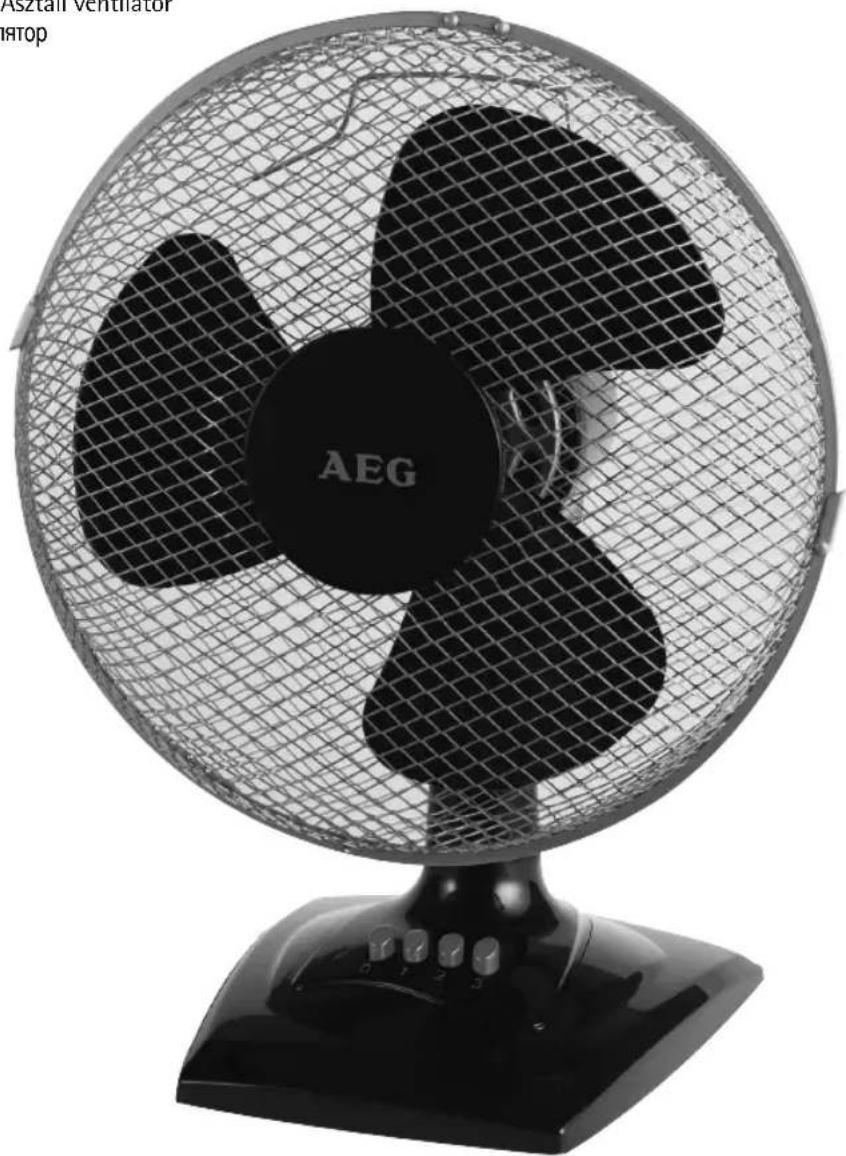

Tischventilator

Tafelventilator • Ventilateur de table • Ventilador de mesa Ventoinha de mesa • Ventilatore da tavola • Table fan Wentylator stołowy • Stolní ventilátor • Asztali ventilátor Настільний вентилятор • Настольный вентилятор

Przegląd poszczególnych części ......Strona 3

Instrukcja obsługi ......Strona 26

Dane techniczne ......Strona 28

Gwarancja ......Strona 28

Česky

Obsah

Przegląd poszczególnych części

Ogólne wskazówki bezpieczeństwa

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej. Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę (należy ciągnąć za wtyczkę, nie za przewód).
• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.
• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłącać i wyciągać wtyczkę sieciową z gniazda.
• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.
• W razie awarii proszę nie naprawiać urządzenia samemu lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub w specjalnym zakładzie naprawczym albo przez wykwalifi kowaną osobę w celu uniknięcia zagrożenia.
• Proszę stosować tylko oryginalne akcesoria.
• Prosimy pamiętać o podanych dalej „Specjalnych wskazówkach dotyczących bezpiecznego użytkowania”.

Dzieci i osoby niepełnosprawne

- Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

⚠ OSTRZEŻENIE!

Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

• To urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach fi zycznych, motorycznych lub umysłowych lub nie posiadające niezbędnego doświadczenia i/lub wiedzy. Użytkowanie urządzenia przez takie osoby jest możliwe wyłącznie pod nadzorem opiekuna lub po otrzymaniu wskazówek dotyczących używania urządzenia.
• Nie pozwalaj dzieciom bawić się urządzeniem.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia.

⚠ OSTRZEŻENIE:

Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń.

△ UWAGA:

Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów.

i WSKAZÓWKA:

Wyróżnia porady i informacje ważne dla użytkownika.

Specjalne wskazówki dotyczące bezpieczeństwa

• Proszę nie wkładać za kratkę ochronną palców ani innych przedmiotów!
• Ostrożnie z długimi włosami: pęd powietrza może je wessać!
• Proszę włączać urządzenie tylko przy zamkniętej kratce ochronnej!
• Przed użyciem urządzenie musi być kompletnie zmontowane!
• Proszę wybrać odpowiednią podkładkę, aby urządzenie podczas pracy nie mogło się przewrócić!
• Nie stawiaj urządzenia bezpośrednio obok pieca lub innego źródła gorąca.

Przegląd poszczególnych części

1 Przednia siatka ochronna

2	Śruba	mocująca
3	Hak	mocujący

4 Śruba do mocowania śmigła

5	Śruba	napędowa
6		Pierścień do mocowania tylnego
	kosza ochronnego

7 Tylna siatka ochronna

8	Wał	silnika
9	Silnik
10	Gałka	nastaw
11	Noga	stojaka
12	Osłona przełączników
13	Stoper ze śrubą
14	Śruba skrzydełkowa

Bez rysunku:

2 śruby, 4 x 25 mm i 2 kołki rozporowe

Rozpakowanie urządzenia

• Wyjmij urządzenie z opakowania.
• Usuń wszystkie elementy opakowania, jak folie, wypełniacze, uchwyty do kabli i opakowanie kartonowe.

Język polski

27

- Sprawdź kompletność zawartości opakowania.

i WSKAZÓWKA:

na urządzeniu może znajdować się pył lub pozostałości poprodukcyjne. Radzimy przetrzeć obudowę wilgotną szmatką.

Instrukcja montażu

Przed pierwszym użyciem urządzenie musi być koniecznie zmontowane w całości! Zaleca się, aby po przeczytaniu tekstu przejrzeć poszczególne część (rys. B) urządzenia.

1. Wsuń osłone przełączników (12) w stojak (11). Przy- kręć ją od spodu przy użyciu śruby krzyżowej (rys. A).
2. Założ tylny kosz ochronny (7), wsuwając go w wyżłobienia.

i WSKAZÓWKA:

Zwróć uwagę na to, aby uchwyt do przenoszenia był skierowany do góry.

1. Dokręć pierścień mocujący (6) tylnego kosza ochronnego (7) w kierunku zgodnym z ruchem wskazówek zegara.
2. Założ śmigło. Uważaj przy tym na kolek prowadzący wałka silnika.
3. Dokręć śrubę mocującą śmigła (4), obracając w kierunku przeciwnym do ruchu wskazówek zegara.
4. Zawieś przednią kratkę ochronną (1).

i WSKAZÓWKA:

otwory do śruby mocującej w przedniej i tylnej kratce ochronnej muszą być ustawione jedna nad drugą.

1. Zamontuj kratkę ochronną przy pomocy dostarczonej w komplecie śruby mocującej (2).
2. Zamknij haczyki mocujące (3).

Miejsce ustawienia

Urządzenie należy ustawiać na równej, antypoślizgowej powierzchni.

Montaż naścienny

Wentylator można zamontować także na ścianie. Pamiętaj, że w pobliżu musi znajdować się gniazdo sieciowe.

Ustawianie wentylatora (rys. C)

1. Odkręć śrubę skrzydełkową (14) od przegubu.
2. Zdejmij stoper (13) przez odkręcenie śruby.
3. Obróć silnik o 90°.
4. Następnie niezbyt mocno dokręć śrubę skrzydełkową.

Montaż na ścianie (rys. D)

Na spodzie osłony przełączników znajdują się dwa nacięcia. Odległość między nimi wynosi 46 mm.

- Wywierć poziomo dwa otwory o takiej odległości.

△ UWAGA:

Przedtem upewnij się, czy w miejscu planowanego wiercenia nie ma w ścianie przewodów!

• Włóż do otworów kołki.
• Użyj dwóch śrub o wymiarach 4 x 25 mm. Wkręć śruby w taki sposób, aby wystawały ze ściany na 10-12 mm.
• Zawieś osłone przełączników na śrubach. Sprawdź, czy osłona jest stabilnie przymocowana.

Uruchomienie

Podłączenie elektryczne

1. Zanim połączycie Państwo wtyczkę z gniazdkiem proszę sprawdzić, czy napięcie sieci jest zgodne z napięciem urządzenia. Odpowiednie informacje znajdą Państwo na tabliczce identyfi kacyjnej urządzenia.
2. Proszę podłączyć urządzenie do przepisowo zainstalowanego gniazdka z zestykiem ochronnym 230 V, 50 Hz.

Użytkowanie

Podstawowe ustawienia

Zanim uruchomicie Państwo urządzenie proszę ustawić odpowiedni kąt nachylenia dmuchawy.

• W tym celu odkręć śrubę skrzydełkową (14) i ustaw wentylator w odpowiednim położeniu.
• Następnie niezbyt mocno dokręć śrubę skrzydełkową.

i WSKAZÓWKA:

Stoper zapobiega przewróceniu wentylatora.

Praca

Aby wybrać prędkość, użyj przełącznika wciskowego znajdującego się z przodu:

$$ 1 = \text { wolno }, 2 = \text { średni }, 3 = \text { szybko }. $$

Aby wyłączyć urządzenie proszę wybrać pozycję „0”.

Kierunek ustawienia dmuchawy/ oscylacja

Tutaj istnieją dwie możliwości:

1. Najpierw należy urządzenie wyłączyć. Gałka nastawcza musi być przy tym wyciągnięta. Ostrożnie, ręcznie przekręca Państwo urządzenie chwytając wentylator z obu stron i przekręcając go w lewo lub w prawo do wyczucia oporu.

△ UWAGA: nie przekręcić.

1. Proszę wybrać opcję automatycznego odchylania wciskając gałkę nastawczą. Urządzenie będzie się odchylało samo w zakresie ok. 90 stopni. Funkcja ta jest aktywna tylko przy włączonym urządzeniu. Aby wyłączyć funkcję proszę wyciągnąć gałkę nastawczą.

28 Język polski

Czyszczenie

OSTRZEŻENIE

• Przed czyszczeniem zawsze wyciągaj wtyczkę z gniazda sieciowego.
• Jeżeli chcesz zdjąć kosz ochronny: wyłączaj zawsze urządzenie i wyciągaj wtyczkę sieciową.
• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru.

UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.
• Nie używaj ostrych lub ściernych środków czyszczących.

- Czyść zewnętrzne powierzchnie urządzenia suchą szmatką, bez żadnych dodatków.

- W przypadku zabrudzeń ciężkich do usunięcia należy przetrzeć urządzenie lekko wilgotną ściereczką, a następnie wytrzeć je do sucha.

Dane techniczne

Model: VL5529

Napiecie zasilające: 230 V, 50 Hz

Pobór mocy: 30 W

Stopień ochrony:....II

Masa netto: 1,60 kg

Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Zastrzega się prawo do zmian technicznych!

OGÓLNE WARUNKI GWARANCJI

Producent / Dystrybutor udziela 24 miesięcy gwarancji na zakupione urządzenie. Okres gwarancji liczony jest od daty zakupu urządzenia.

W tym okresie uszkodzone urządzenie będzie bezpłatnie wymienione na wolne od wad. W przypadku, gdy wymiana będzie niemożliwa do zrealizowania, Nabywca otrzyma zwrot ceny zakupu urządzenia.

Za uszkodzone urządzenie uważa się takie, które nie spełnia funkcji określonych w instrukcji obsługi, a przyczyną takiego stanu jest wewnętrzna wada fabryczna lub materiałowa.

Gwarancją nie są objęte uszkodzenia mechaniczne, chemiczne, termiczne, powstałe w wyniku działania sił zewnętrznych (np. przepięcie w sieci energetycznej czy wyładowania atmosferyczne), jak również wady powstałe w wyniku obsługi niezgodnej z instrukcją obsługi urządzenia.

Nabywcy przysługuje prawo do wymiany urządzenia na wolne od wad lub, jeśli wymiana jest niemożliwa, zwrotu gotówki tylko po dostarczeniu do punktu zakupu kompletnego urządzenia z oryginalnymi akcesoriami, instrukcją obsługi i w oryginalnym opakowaniu wraz z dowodem zakupu i prawidłowo wypełnioną kartą gwarancyjną (pieczątka sklepu, data sprzedaży urządzenia).

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z przepisów Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie kodeksu cywilnego (Dz. U. z 2002 r. Nr 141, poz. 1176)

Znaczenie symbolu „Pojemnik na śmieci”

Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych.

Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać.

Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi.

Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego.

Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.
