Tale 915 W XS - Okap kuchenny FRANKE - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Franke
Model	Tale 915 W XS
Przeznaczenie	Domowy, do usuwania zapachów kuchennych
Zasilanie elektryczne	Patrz tabliczka znamionowa (napięcie sieciowe)
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Liczba prędkości silnika	3 prędkości + prędkość intensywna (6 minut)
Oświetlenie	LED, sterowanie przyciskiem E
Typ filtrów	Zmywalne metalowe filtry przeciwtłuszczowe + wymienny filtr węglowy
Czyszczenie filtrów tłuszczowych	Co 2 miesiące, można myć w zmywarce
Wymiana filtra węglowego	Co 4 miesiące, nie można myć
Alarm nasycenia	Filtry tłuszczowe: 100h, filtr węglowy: 200h
Minimalna odległość instalacji	650 mm (lub więcej, w zależności od płyty grzejnej)
Średnica przewodu wentylacyjnego	Minimum 120 mm
Sterowanie	5 dotykowych przycisków (A, B, C, D, E)
Konserwacja zewnętrzna	Wilgotna ściereczka i neutralny detergent, bez alkoholu i silikonu
Instalacja	Przez wykwalifikowanego technika, zgodnie z lokalnymi normami

Często zadawane pytania - Tale 915 W XS FRANKE

Jaka jest minimalna odległość między płytą grzejną a okapem?

Minimalna odległość to 650 mm. Jeśli płyta grzejna wymaga większej odległości, należy ją zachować.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące. Można je myć w zmywarce lub ręcznie neutralnym detergentem.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać mniej więcej co 4 miesiące pracy, częściej przy intensywnym użytkowaniu.

Co oznacza miganie diod LED?

Wolne miganie (okap wyłączony): alarm nasycenia filtrów tłuszczowych (po 100h). Szybkie miganie: alarm nasycenia filtra węglowego (po 200h).

Jak zresetować alarm filtrów po czyszczeniu?

Przy wyłączonych wszystkich obciążeniach, przytrzymaj przycisk C aż dioda LED A zamiga 3 razy.

Czy mogę używać okapu bez odprowadzania na zewnątrz?

Tak, w trybie recyrkulacji. Należy zainstalować filtr węglowy (nie jest dołączony). Okap będzie zasysał powietrze i zwracał je oczyszczone do pomieszczenia.

Jak włączyć prędkość intensywną?

Przytrzymaj przycisk D (gdy silnik lub światło są włączone). Prędkość intensywna trwa 6 minut, po czym automatycznie wraca do poprzedniej prędkości.

Czy okap można zainstalować nad kuchenką gazową?

Tak, ale zachowaj minimalną odległość 650 mm i zapewnij odpowiednią wentylację pomieszczenia.

Co zrobić, jeśli okap nie działa?

Sprawdź zasilanie, wtyczkę i wyłącznik automatyczny. Jeśli przewód jest uszkodzony, zleć wymianę uprawnionemu specjaliście.

Czy mogę używać produktów na bazie alkoholu lub silikonu do czyszczenia okapu?

Nie, nie używaj alkoholu ani produktów na bazie silikonu. Użyj wilgotnej ściereczki z neutralnym płynnym detergentem.

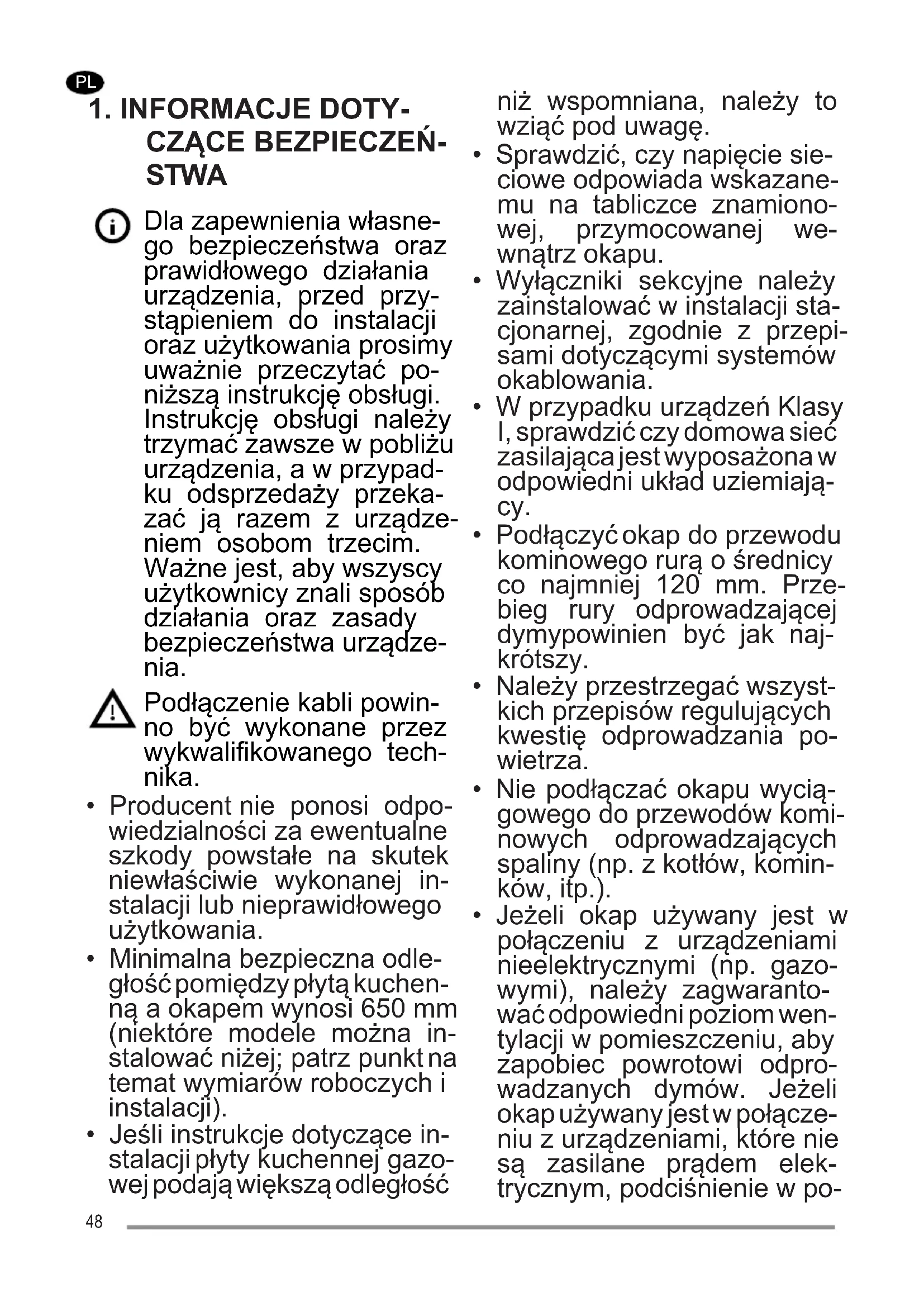

INSTRUKCJA OBSŁUGI Tale 915 W XS FRANKE

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

⚠️ Podłączenie kabli powin- no być wykonane przez wykwalifikowanego tech- nika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenna a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa siec zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po-

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalino- wych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dy-mów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usunąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego oka-pu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpo-

średnio przez przyrządy optyczne (lornetka, szkło po- większające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używa- ne przez dzieci w wieku powy- żej 8 lat oraz osoby o ograni- czonych zdolnościach psy- chicznych, fizycznych i zmy- slowych lub z niedostatecz- nym doświadczeniem i wie- dzą na temat jego działania, pod warunkiem że są nie- ustannie nadzorowane i zo- stały poinstruowane w kwestii bezpiecznej obsługi urządze- nia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urzą- dzeniem. Czyszczenie i kon- serwacja urządzenia nie po- winny być wykonywane przez dzieci, chyba że są one nad- zorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiągalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwi-

dacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bo-kach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

- Filtra węglowego nie można myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

W

- Filtry przeciwtłuszczowe należy czyścić co 2 miesiące użytkowania lub częściej, jeżeli są używane bardzo intensywnie. Można je myć w zmywar-ce do naczyń (Z).

• Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.
• Unikać używania alkoholu lub produktów na bazie silikonu do czyszczenia wewnętrznej i zewnętrznej części okapu kuchennego.

4. POLECENIA

Przycisk	Naciśnięciena przycisk	Funkcja LED
A Krótkie Włącza/Wyłącza silnik z pierwszą prędkością. Stała
			Krótkie Wyłącza okap, niezależnie od prędkości. -
			- Wskazuje alarm nasycenia Filtrów Przeciwtłuszczowych Metalowych i konieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.		Wolne miganie przy wyłączonym okapie.
			- Sygnalizuje alarm nasycenia Filtr Przeciwzapachowego Węglowego. Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.		Szybkie miganie przy wyłączonym okapie.
B Krótkie Włącza silnik na drugiej prędkości. LED A+B są włączone.
			Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Aktywuje/Dezaktywuje alarm Filtrów Węglowych.	LED A miga 2 razy: alarm aktywny.LED A miga 1 raz: alarm nieaktywny.
C Krótkie Włącza silnik na trzeciej prędkości. LED A+C są włączone.
				Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Wykonywane jest zresetowanie alarmu nasycenia Filtrów.	LED A miga 3 razy.
D Długie, kiedy włączone jest światło lub silnik	Włącza silnik z prędkością Intensywną. Prędkość ta uruchamia się na czas równy 6 minutom. Po upływie takiego czasu, system automatycznie powraca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.		LED A+D są włączone, ale LED D miga, wska-zując aktywację funkcji.
E Krótkie Włącza/Wyłącza światła o maksymalnym natężeniu. Stała

5. OŚWIETLENIE

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").
