Produkta tips	Tvaika nosūcējs
Zīmols	Franke
Modelis	Tale 915 W XS
Pielietojums	Sadzīves, virtuves smaku likvidēšanai
Elektroapgāde	Skatīt datu plāksnīti (tīkla spriegums)
Elektriskā klase	I klase (obligāta zemējums)
Motora ātrumu skaits	3 ātrumi + intensīvais ātrums (6 minūtes)
Apgaismojums	LED, vadība caur taustiņu E
Filtru tips	Mazgājami metāla tauku filtri + nomaināms aktīvās ogles filtrs
Tauku filtru tīrīšana	Ik pēc 2 mēnešiem, mazgājami trauku mazgājamā mašīnā
Ogles filtra nomaiņa	Ik pēc 4 mēnešiem, nav mazgājams
Piesātinājuma trauksme	Tauku filtri: 100h, ogles filtrs: 200h
Minimālais uzstādīšanas attālums	650 mm (vai vairāk atkarībā no plīts virsmas)
Izvades kanāla diametrs	Vismaz 120 mm
Vadības ierīces	5 skārienpogas (A, B, C, D, E)
Ārējā apkope	Mitra drāna un neitrāls mazgāšanas līdzeklis, bez alkohola vai silikona
Uzstādīšana	Veic kompetents tehniķis, ievērojot vietējos standartus

Bieži uzdotie jautājumi - Tale 915 W XS FRANKE

Kāds ir minimālais attālums starp plīti un nosūcēju?

Minimālais attālums ir 650 mm. Ja plīts virsma norāda lielāku attālumu, ievērojiet to.

Kā tīrīt tauku filtrus?

Tauku filtri jātīra ik pēc 2 mēnešiem. Tos var mazgāt trauku mazgājamā mašīnā vai ar rokām ar neitrālu mazgāšanas līdzekli.

Kad jāmaina ogles filtrs?

Aktīvās ogles filtrs jāmaina aptuveni ik pēc 4 darbības mēnešiem, vai biežāk intensīvas lietošanas gadījumā.

Ko nozīmē LED mirgošana?

Lēna mirgošana (nosūcējs izslēgts): tauku filtru piesātinājuma trauksme (pēc 100h). Ātra mirgošana: ogles filtra piesātinājuma trauksme (pēc 200h).

Kā atiestatīt filtru trauksmi pēc tīrīšanas?

Ar visām slodzēm izslēgtām, ilgi nospiediet pogu C, līdz LED A mirgo 3 reizes.

Vai es varu izmantot nosūcēju bez ārējās izvades?

Jā, recirkulācijas režīmā. Jums jāuzstāda aktīvās ogles filtrs (nav iekļauts). Nosūcējs uzsūks gaisu un atgriezīs to filtrētu telpā.

Kā aktivizēt intensīvo ātrumu?

Ilgi nospiediet pogu D (ar motoru vai gaismu ieslēgtu). Intensīvais ātrums darbojas 6 minūtes, pēc tam automātiski atgriežas iepriekšējā ātrumā.

Vai nosūcēju var uzstādīt virs gāzes plīts?

Jā, bet ievērojiet minimālo attālumu 650 mm un nodrošiniet pietiekamu telpas ventilāciju.

Ko darīt, ja nosūcējs vairs nedarbojas?

Pārbaudiet elektroapgādi, kontaktdakšu un automātisko slēdzi. Ja vads ir bojāts, lieciet to nomainīt kvalificētam speciālistam.

Vai drīkstu izmantot alkoholu vai silikonu saturošus līdzekļus nosūcēja tīrīšanai?

Nē, neizmantojiet alkoholu vai silikonu saturošus līdzekļus. Izmantojiet mitru drānu ar neitrālu šķidru mazgāšanas līdzekli.

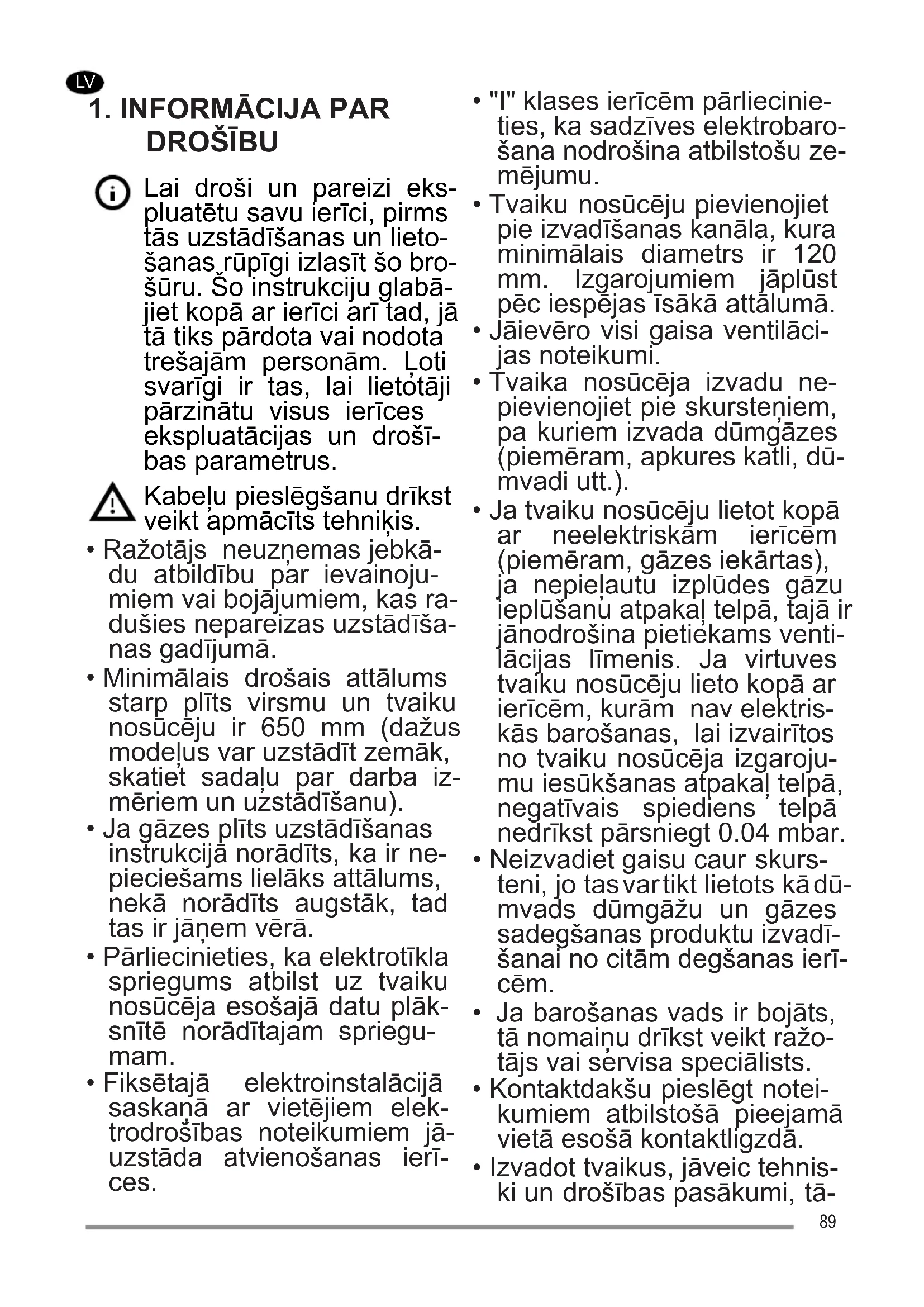

LIETOŠANAS INSTRUKCIJA Tale 915 W XS FRANKE

i Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasīt šo brošūru. Šo instrukciju glabā-jiet kopā ar ierīci arī tad, jā tā tiks pārdota vai nodota trešajām personām. Loti svarīgi ir tas, lai lietōtāji pārzinātu visus ierīces ekspluatācijas un drošī-bas parametrus.

⚠️ Kabelu pieslēgšanu drīkst veikt apmācīts tehniķis.

• Ražotājs neuzņemas jebkādu atbildību pār ievainojumiem vai bojājumiem, kas radušies nepareizas uzstādīšanas gadījumā.
• Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modelus var uzstādīt zemāk, skatiet sadalu par darba izmēriem un užstādīšanu).
• Ja gāzes plīts uzstādīšanas instrukcijā norādīts, ka ir nepieciešams lielāks attālums, nekā norādīts augstāk, tad tas ir jāņem vērā.
• Pārliecinieties, ka elektrotīkla spriegums atbilst uz tvaiku nosūcēja esošajā datu plāksnītē norādītajam spriegumam.

• Fiksētajā elektroinstalācijā saskaṇā ar vietējiem elektrodrošības noteikumiem jāuzstāda atvienošanas ierīces.

• "l" klases ierīcēm pārliecinie- ties, ka sadzīves elektrobaro- šana nodrošina atbilstošu ze- mējumu.

• Tvaiku nosūcēju pievienojiet pie izvadīšanas kanāla, kura minimālais diametrs ir 120 mm. Izgarojumiem jāplūst pēc iespējas īsākā attālumā.
• Jāievēro visi gaisa ventilācijas noteikumi.
• Tvaika nosūcēja izvadu nepievienojiet pie skursteniem, pa kuriem izvada dūmgāzes (piemēram, apkures katli, dūmvadi utt.).
• Ja tvaiku nosūcēju lietot kopā ar neelektriskām ierīcēm (piemēram, gāzes iekārtas), ja nepieļautu izplūdes gāzu ieplūšanu atpakaļ telpā, tajā ir jānodrošina pietiekams ventilācijas līmenis. Ja virtuves tvaiku nosūcēju lieto kopā ar ierīcēm, kurām nav elektriskās barošanas, lai izvairītos no tvaiku nosūcēja izgarojumu iesūkšanas atpakaļ telpā, negatīvais spiediens 'telpā nedrīkst pārsniegt 0.04 mbar.
• Neizvadiet gaisu caur skurs- teni, jo tas vartikt lietots kā dū- mvads dūmgāžu un gāzes sadegšanas produktu izvadī- šanai no citām degšanas ierī- cēm.
• Ja barošanas vads ir bojāts, tā nomainu drīkst veikt ražotājs vai sērvisa specialists.
• Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā.
• Izvadot tvaikus, jāveic tehniski un drošības pasākumi, tā-

dēl loti svarīgi ir precīzi ievērot vietējo institūciju noteikumus.

PIESARDZIBU: noņemiet aizsargplēvi pirms ’tvaiku nosūcēja uzstādīšanas.

- Lietojiet tikai tvaiku nosūcē-jam piemērotas skrūves un furnitūru.

PIESARDZĪBU: ja skrū-ves un stiprināšanas ierīces netiks uzstādītas tā, kā norādīts šajā instrukcijā, var pastāvēt elektriskā trieciena risks.

- Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...).

- Neveiciet pārtikas flambēšanu zem tvaiku nosūcēja: var notikt aizdegšanās.

- Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskajām, uz-tveres vai prāta spējām, ar nepietiekamu pieredzi un zi-nāšanām, ja tās tiek uzraudzītas, vai ir saņēmušas atbil-stošas norādeś par ierīces drošu lietošanu un izprot ie-saistītos riskus. Pārliecinieties, ka bērni nerotaļājas ar ierīci. Tīrīšanu un apkopi, kas jāveic lietotājam, nedrīkst veikt bērni, ja tie netiek uzraudzīti.

- Pieskatiet bērnus un parūpē-jieties, lai viņi nerotalātos ar ierīci.

- lerīci nedrīkst lietot personas (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām un sensoriskām spējām, vai personas, kam nav pieredzes un

zināšanu, iznemot situācijas, kad personas tiek rūpīgi uzraudzītas, un ir atbilstoši apmācītas.

Atklātās detaļas gatavošanas iekārtu izmantošanas laikā var klūt karstas

- Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodalu „Apkope un tīrīšana”. - Kad tvaiku nosūcējs tiek lietots kopā ar gāzes vai cita kurināmā ierīcēm, vienlaikus jānodrošina atbilstoša telpas ventilācija (neattiecas uz ierīcēm, kuras gaisu izvada tikai telpā).

- Simbols uz produkta un tam pievienotajos dokumentos nozīmē, ka šo produktu nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Atbrīvošanās no produkta jāveic specializēta otrreizējās elektrisko un elektronisko ierīču pārstrādes centrā. Pārliecinieties par to, ka šis produkts tiks utilizēts pareizā veidā, jūs palīdzēsiet samazināt negatīvo ietekmi uz apkārtējo vīdi un veselību, kas varētu rasties nepareizas atbrīvošanās no produkta gadījumā. Plašāka informācija par atbrīvošanās no šī produkta ir pieejama jūsu pašvaldībā, vietējā atkritumu pārstrādes uznēmumā vai veikalā, kur jūs’ iegādājāties produktu.

2. LIETOŠANA

• Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai no-vērstu virtuves smakas.
• Nekad nelietot tvaika nosūcēju tādiem mērkiem, kādiem to nav pare-dzēts lietot.
• Nekad zem funkcionējoša tvaika nosūcēja neatstāt lielas atklātas liesmas.
• leregulējiet tādu liesmas intensitāti, lai tā būtu vērsta tieši pret ēdiena ga-tavošanas trauka apakšdaļu. Pārlieci-nieties, ka liesma neapliecas ap tā sāniem.
• Taukvāres katli lietošanas laikā nepārtraukti jāuzrauga, jo pārkarsusi elja var aizdegties.

3. TİRİŞANA UN APKOPE

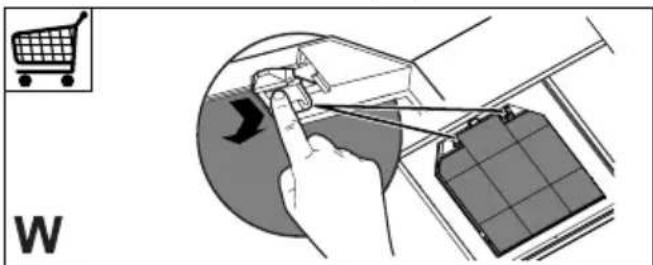

- Aktivētās ogles filtru nevar mazgāt vai atjaunot, tas jāmaina apmēram reizi 4 mēnešos vai biežāk, ja tiek izmantots intensīvāk (W).

W

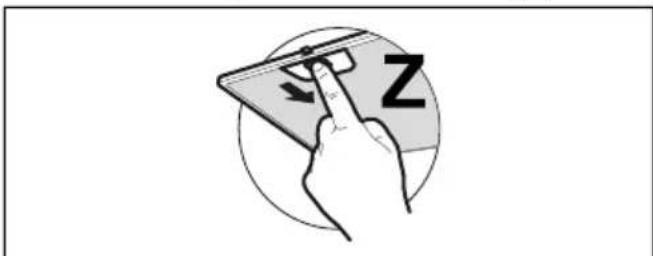

- Tauku filtri ir jāmazgā ik pēc 2 lietošanas mēnešiem vai biežāk, ja tiek izmantoti intensīvāk. Filtrus var mazgāt trauku mazgāšanas mašīnā (Z).

• Nosūcēju tīriet ar mitru lupatīņu un neitrālu šķidru mazgāšanas līdzekli.
• Tvaika nosūcēja ārējai un iekšējai tīrīšanai nelietojiet spirta vai silikona lī-dzekļus.

4. VADĪBAS IERĪCES

			[5420]	[5361]	[5295]
			[4840]	[7K7Z]	[4988]	[18840]
		[5132]	[5942]	[6783]	[6440]	[6790]
Taustiņš	Nospiediet taustiņu	Funkcija Gaismas diode
A Īss	spiediens ledarbina	a/izslēdz motoru ar pirmo ātrumu. Fiksēts
	Īss spiediens Izslē	dz tvaika nosūcēju pie jebkura ātruma. -
	- Norāda metāla	prettauku filtru piesātinājuma trauksmes signālu un nepieciešamību tos mazgāt. Trauksmes signāls sāk darboties pēc 100 stundām reāla tvaika nosūcēja darbības laika.				Lēna mirgošana ar izslēgtu tvaika nosūcēju.
	- Norādaaktīvās	ogles pretsmakas filtra piesātinājuma trauksmes signālu. Trauksmes signāls sāk darboties pēc 200 stundām reāla tvaika nosūcēja darbības laika.				Ātra mirgošana ar izslēgtu tvaika nosūcēju.
B	Īss spiediens	ledarbina motoru ar otro ātrumu.				Deg gaismas diodes A+B .
	Garš ar visu slo-dzi izslēgtu (mo-tors un gaismas)	Aktivizē/deaktivizē aktivās ogles filtru trauksmes signālu.				Gaismas diode A mirgo 2 reizes: trauksmes signāls akti-vizēts.Gaismas diode A mirgo 1 reizi: trauksmes signāls deak-tivizēts.
C	Īss spiediens	ledarbina motoru ar trešo ātrumu.				Deg gaismas diodes A+C .
	Garš ar visu slo-dzi izslēgtu (mo-tors un gaismas)	Veic filtra piesātinājuma trauksmes signāla atiestatī-sanu.				Gaismas diode A mirgo 3 reizes.
D llgi	nospiežot ar ieslēgtu gaismu vai motoru	ledarbina motoru ar intensīvu ātrumu. Šis ātrums ir iestatīts uz 6 minūtēm. Laika beigās sistēma automātiski atgriežas iepriekš izvēlētajā ātrumā. Ja ātrums tiek aktivizēts, kad mo-tors ir izslēgts un laiks ir pagājis, tas pārslēdzas uz izslēgtu režīmu.				Gaismas diodes A + D deg, bet gaismas diode D mirgo, norādot uz funkcijas aktivizēšanu.
E	Īss spiediens	leslēdz/izslēdz gaismu ar maksimālu intensitāti.				Fiksēts

5. APGAISMOJUMS

- Lai to nomainītu, lūdzu, sazinieties ar Servisa nodalu ("Lai iegādatos, lūdzu, sazinieties ar servisa nodalu").
