Tale 915 W XS - Virtuvės gartraukis FRANKE - Nemokama naudojimo instrukcija

Produkto tipas	Traukiamasis gartraukis
Prekės ženklas	Franke
Modelis	Tale 915 W XS
Paskirtis	Buitinis, virtuvės kvapams šalinti
Maitinimas elektra	Žr. vardinę plokštelę (tinklo įtampa)
Elektros klasė	I klasė (privalomas įžeminimas)
Variklio greičių skaičius	3 greičiai + intensyvus greitis (6 minutės)
Apšvietimas	LED, valdymas mygtuku E
Filterių tipas	Plaunami metaliniai riebalų filtrai + keičiamas aktyvintos anglies filtras
Riebalų filtrų valymas	Kas 2 mėnesius, plaunami indaplovėje
Anglies filtro keitimas	Kas 4 mėnesius, neplaunamas
Prisotinimo signalizacija	Riebalų filtrai: 100 val., anglies filtras: 200 val.
Minimalus montavimo atstumas	650 mm (arba daugiau pagal kaitvietę)
Ištraukimo kanalo skersmuo	Mažiausiai 120 mm
Valdymas	5 jutikliniai mygtukai (A, B, C, D, E)
Išorės priežiūra	Drėgna šluoste ir neutralus ploviklis, nenaudoti alkoholio ar silikono
Montavimas	Kompetentingo techniko, laikantis vietinių normų

Dažnai užduodami klausimai - Tale 915 W XS FRANKE

Koks minimalus atstumas tarp kaitvietės ir gartraukio?

Minimalus atstumas yra 650 mm. Jei kaitvietė nurodo didesnį atstumą, laikykitės jo.

Kaip valyti riebalų filtrus?

Riebalų filtrai turi būti valomi kas 2 mėnesius. Jie yra plaunami indaplovėje arba rankomis su neutraliu plovikliu.

Kada reikia keisti anglies filtrą?

Aktyvintos anglies filtras turi būti keičiamas maždaug kas 4 mėnesius veikimo, arba dažniau esant intensyviam naudojimui.

Ką reiškia LED mirgėjimas?

Lėtas mirgėjimas (išjungtas gartraukis): riebalų filtrų prisotinimo signalizacija (po 100 val.). Greitas mirgėjimas: anglies filtro prisotinimo signalizacija (po 200 val.).

Kaip iš naujo nustatyti filtrų signalizaciją po valymo?

Išjungę visas apkrovas, ilgai paspauskite mygtuką C, kol LED A sumirksės 3 kartus.

Ar galiu naudoti gartraukį be išorinio ištraukimo?

Taip, recirkuliacijos režimu. Turite sumontuoti aktyvintos anglies filtrą (nepridedamas). Gartraukis įsiurbs orą ir išleis jį filtruotą atgal į patalpą.

Kaip įjungti intensyvų greitį?

Ilgai paspauskite mygtuką D (įjungus variklį arba šviesą). Intensyvus greitis trunka 6 minutes, tada automatiškai grįžta prie ankstesnio greičio.

Ar gartraukį galima montuoti virš dujinės viryklės?

Taip, bet laikykitės minimalaus atstumo 650 mm ir užtikrinkite tinkamą patalpos vėdinimą.

Ką daryti, jei gartraukis nebeveikia?

Patikrinkite maitinimą elektra, kištuką ir jungiklį. Jei laidas pažeistas, leiskite jį pakeisti kvalifikuotam specialistui.

Ar galiu naudoti alkoholio ar silikono pagrindo gaminius gartraukio valymui?

Ne, nenaudokite alkoholio ar silikono pagrindo gaminių. Naudokite drėgną šluostę su neutraliu skystu plovikliu.

NAUDOJIMO INSTRUKCIJA Tale 915 W XS FRANKE

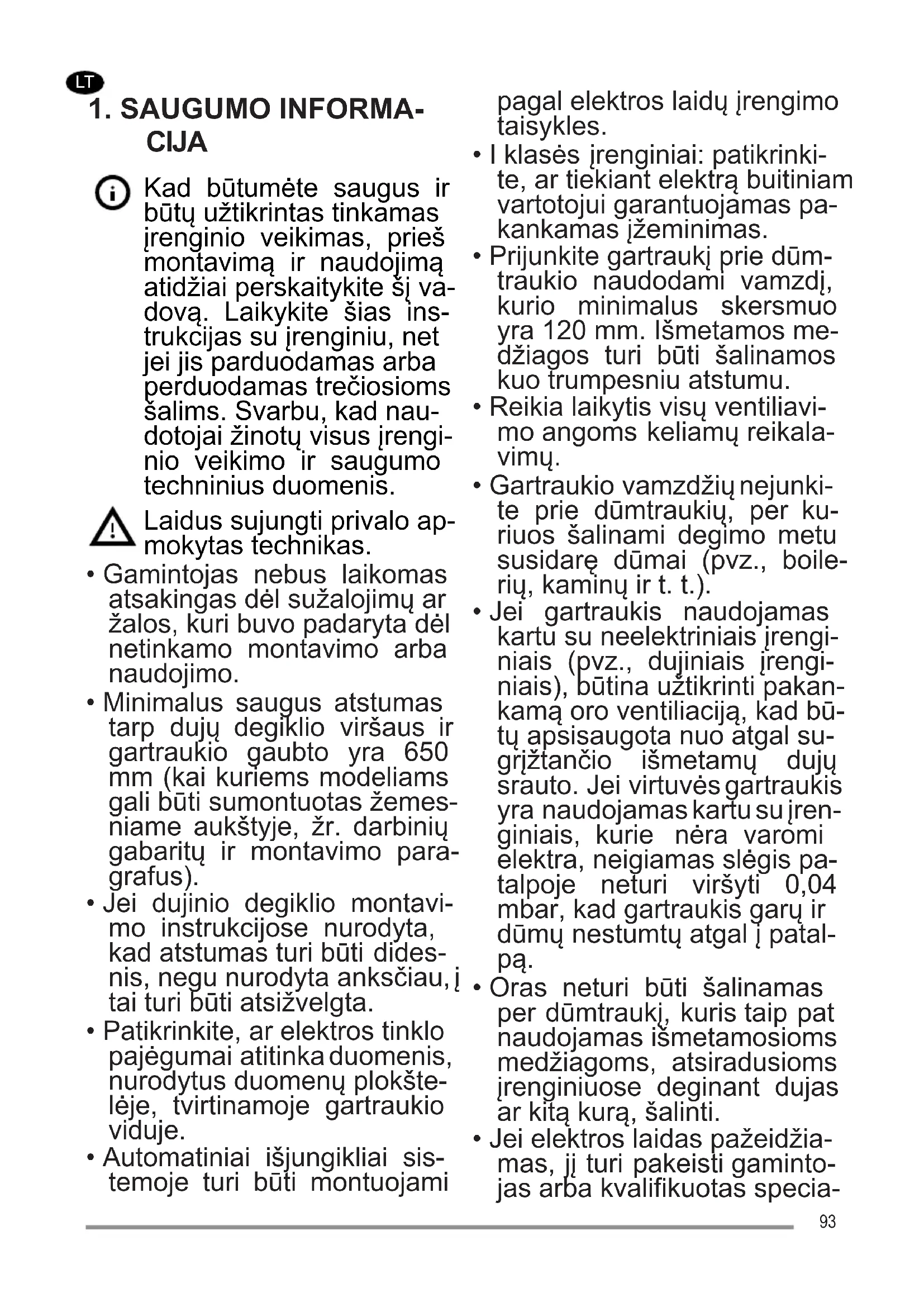

Kad būtumėte saugus ir būtų užtikrintas tinkamas įrenginio veikimas, prieš montavimą ir naudojimą atidžiai perskaitykite šį vadovą. Laikykite šias instrukcijas su įrenginiu, net jei jis parduodamas arba perduodamas trečiosioms šalims. Svarbu, kad naudotojai žinotų visus įrenginio veikimo ir saugumo techninius duomenis.

⚠️ Laidus sujungti privalo ap-mokytas technikas.

• Gamintojas nebus laikomas atsakingas dėl sužalojimų ar žalos, kuri buvo padaryta dėl netinkamo montavimo arba naudojimo.
- Minimalus saugus atstumas tarp duju degiklio viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. darbinių gabaritų ir montavimo paragrafus).
- Jei dujinio degiklio montavimo instrukcijose nurodyta, kad atstumas turi būti dides-nis, negu nurodyta anksčiau, į tai turi būti atsižvelgta.
- Patikrinkite, ar elektros tinklo pajėgumai atitinka duomenis, nurodytus duomenų plokšte-lėje, tvirtinamoje gartraukio viduje.
- Automatiniai išjungikliai sistemoje turi būti montuojami

pagal elektros laidų įrengimo taisykles.

• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas jžeminimas.
• Prijunkite gartraukį prie dūm-traukio naudodami vamzdį, kurio minimalus skersmuo yra 120 mm. Išmetamos medžiagos turi būti šalinamos kuo trumpesniu atstumu.
• Reikia laikytis visų ventiliavimo angoms keliamų reikalavimų.
• Gartraukio vamzdžių nejunkite prie dūmtraukių, per kuriuos šalinami degimo metu susidarę dūmai (pvz., boilerių, kaminų ir t. t.).
• Jei gartraukis naudojamas kartu su neelektriniais jrenginiais (pvz., dujiniais jrenginiais), būtina užtikrinti pakan-kamą oro ventiliaciją, kad bū-tų apsisaugota nuo atgal sugrįžtančio išmetamų dujų srauto. Jei virtuvės gartraukis yra naudojamas kartu su jrenginiais, kurie nėra varomi elektra, neigiamas slėgis patalpoje neturi viršyti 0,04 mbar, kad gartraukis garų ir dūmų nestumtų atgal į patal-pą.
• Oras neturi būti šalinamas per dūmtraukį, kuris taip pat naudojamas išmetamosioms medžiagoms, atsiradusioms įrenginiuose deginant dujas ar kitą kura, šalinti.
• Jei elektros laidas pažeidžia-mas, jì turi pakeisti gaminto-jas arba kvalifikuotas specia-

listas.

- Ikiškite kištuką i lizda, atitinkanti esamus reikalavimus, esanti lengvai prieinamoje vietoje.

- Privaloma atidžiai laikytis vietos valdžios instituciju nusta tytų taisyklių dėl dūmų šalini-mo techninių ir saugos priemonių.

DĖMESIO: prieš montuodami gartraukį nuimkite apsaugines plėveles.

- Naudokite tokius sraigtus ir montavimo detales, kurios yra tinkamos gartraukiui.

DĖMESIO: jei montuojant sraigtus ar tvirtinimo deta- les nebus laikomasi šioje instrukcijoje nurodytų rei- kalavimų, gali iškilti elek- tros smūgio pavojus.

- Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus ir t. t.).

- Po trauktuvu neruoškite pa-tiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nės kyla gaisro pavojus.

- Šį įrenginį gali naudoti vyresni kaip 8 metų vaikai ir asmenys su ribotomis psichinėmis, fizinėmis ir jutiminėmis galimybėmis ar turintys nepakankamai patirties ir žinių, su sąlyga, kad jie bus atidžiai prižiūrimi ir jiems bus paaiškinta, kaip įrenginį saugiai naudoti ir kokį pavojų jis kelia. Pasirū-pinkite, kad vaikams nebūtų leidžiama žaisti su šiuo įrenginiu. Naudotojo atliekamus

valymo ir priežiūros darbus neleidžiama atlikti vaikams, išskyrus atvejus, kai jie gali atlikti tokius darbus prižiūrimi.

- Prižiūrėkite vaikus, kad jie nežaistų su įrenginiu.

- Sio jrenginio negali naudoti asmenys (jskaitant vaikus) su ribotomis psichinėmis, fizinė-mis ir jutiminėmis galimybė-mis ar turintys nepakankamai patirties ir žinių, išskyrus atvejus, jei jie yra prižiūrimi ir apmokyti atlikti tokius darbus.

Jei viryklės naudojamos, rankomis liečiamos dalys gali būti karštos

- Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.

- Kai gartraukis yra tuo pačiu metu naudojamas su jrenginiais (netaikoma jrenginiams, kurie tik šalina orą i patalpa), naudojančiais dujas ir kitas kuro rūšis, patalpa turi būti tinkamai vėdinama.

- Ant gaminio ar jo pakuotės esantis simbolis nurodo, kad šis gaminys negali būti šalina-mas su įpraštomis buitinėmis atliekomis. Šis gaminys turi būti utilizuojamas specialia-me elektriniams ir elektroni-niams gaminiams skirtame perdirbimo centre. Pasirūpin-dami tinkamu gaminio utilizavimu, padėsite apsaugoti supančią aplinką ir sveikatą nuo galimų neigiamų pasekmių, kurios gali atsirasti dėl netinkamo utilizavimo. Norėdami

gauti daugiau informacijos apie šio gaminio perdirbima, kreipkitės į vietos municipalines institucijas, vietos atlieku tvarkymo tarnybas arba į parduotuvę, kurioje gaminį įsigijote.

2. NAUDOJIMAS

• Ištraukiantis gartraukis yra skirtas išimtinai naudoti buityje šalinant virtu-vės kvapus.
• Niekada nenaudokite gartraukio ki- tiems tikslams, išskyrus tuos, kuriems jis skirtas.
  • Kai prietaisas dirba, po juo niekada nepalikite didelès ugnies liepsnos.
• Sureguliuokite liepsnos intensyvumą, kad ji būtų nukreipta i keptuvės apačią ir neapimtų jos šonų.
• Naudiojamos gruzdintuvės turi būti nuolat prižiūrimos: per karštas aliejus gali užsidegti.

3. VALYMAS IR PRIEŽIŪRA

- Aktyvintos anglies filtro negalima plauti arba atnaujinti, jis turi būti keičiamas apytiksliai kas 4 mėnesiai arba dažniau, jei gartraukis naudojamas ypač intensyviai (W).

W

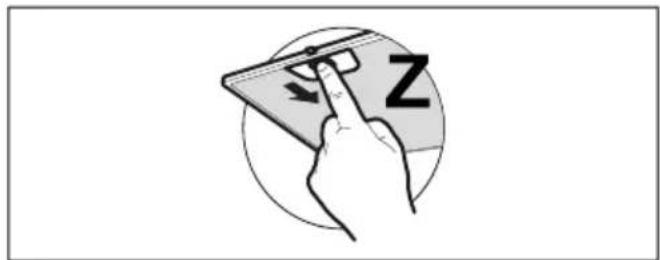

- Riebalų filtrai turi būti valomi kas 2 naudojimo mėnesius ar dažniau, jei gartraukis naudojamas ypač intensy-viai. Filtrai gali būti plaunami indų plautuvėje (Z).

• Gartraukj valykite dręgnu skudurėliu, naudodami neutralų skystą ploviklj.
• Gartraukio išorės ir vidaus valymui nenaudokite produktų su alkoholiu arba silikonu.

4. VALDIKLIAI

Mygtukas	Klavišopaspaudimas	Funkcija Šviesos diodas
A Trumpas ljungia / išjungia variklj veikti pirmu greičiu. Dega nuolat
			Trumpas lšjungia gartraukj jam veikiant bet kokiu greičiu. -
			- Praneša apie metalinių riebalų filtrų prisotinimo pavojaus signalą ir poreiki juos išplauti. Pavojaus signalas pradeda veikti po 100 realių gartraukio veikimo valandų.		Lėtai mirksi, kai gartraukis išjungtas.
			- Praneša apie kvapų filtro ir aktyviosios anglies filtro prisotinimo pavojaus signalą. Pavojaus signalas pradeda veikti po 200 realių gartraukio veikimo valandų.		Greitai mirksi, kai gartraukis išjungtas.
B Trumpas ljungia variklj veikti antru greičiu. Dega šviesos diodai			A+B.
			Šviesos diodas A mirksi 2 kartus:pavojaus signalas suaktyvintas.Šviesos diodas A mirksi 1 kartą:pavojaus signalas iš-jungtas.
C	Trumpas	ljungia variklj veikti trečiu greičiu.	Dega šviesos diodai A+C.
	llgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Atliekamas filtrų prisotinimo pavojaus signalo atstatymas.	Šviesos diodas A mirksi 3 kartus.
D llgas su veikian-čia šviesa ir vari-kliu		ljungia variklj veikti Intensyviu greičiu.Sis greitis išlieka 6 minutes. Pasibaigus laikui, sistema automatiškai grijžta prie ankstesnio pasirinkto greičio. Jei suaktyvinta tuomet, kai variklis išjungtas, pasibaigus laikui, pereinama prie režimo ISJUNG-TA.	Šviesos diodai A+D de-ga, bet šviesos diodas D mirksi nurodydamas apie funkcijos suaktyvi-nimą.
E	Trumpas	ljungia / išjungia lempas veikti maksimaliu intensyvumu.	Dega nuolat

5. APŠVIETIMAS

- Norėdami jį pakeisti, kreipkitės į Priežiūros skyrių (dėl lempučių pirkimo taip pat kreipkitės į Priežiūros skyrių).
