Tale 915 W XS - Liesituuletin FRANKE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	Tale 915 W XS
Käyttötarkoitus	Kotitalouskäyttö, keittiön hajujen poistoon
Sähkönsyöttö	Katso tyyppikilpi (verkkojännite)
Sähköluokka	Luokka I (maadoitus pakollinen)
Moottorin nopeuksien lukumäärä	3 nopeutta + tehokas nopeus (6 minuuttia)
Valaistus	LED, ohjaus painikkeella E
Suodatintyyppi	Pestäviä metallisia rasvasuodattimia + vaihdettava aktiivihiilisuodatin
Rasvasuodattimien puhdistus	Joka 2 kuukautta, pestävissä astianpesukoneessa
Aktiivihiilisuodattimen vaihto	Joka 4 kuukautta, ei pestävä
Kyllästymishälytys	Rasvasuodattimet: 100h, hiilisuodatin: 200h
Asennuksen vähimmäisetäisyys	650 mm (tai enemmän liesitasosta riippuen)
Poistoilmakanavan halkaisija	Vähintään 120 mm
Ohjaimet	5 kosketuspainiketta (A, B, C, D, E)
Ulkopinnan huolto	Kostea liina ja neutraali pesuaine, ei alkoholia tai silikonia
Asennus	Pätevän teknikon toimesta, paikallisten määräysten mukaisesti

Usein kysytyt kysymykset - Tale 915 W XS FRANKE

Mikä on liesituulettimen ja liesitason välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 650 mm. Jos liesitaso edellyttää suurempaa etäisyyttä, noudata sitä.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein. Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Mitä LEDien vilkkuminen tarkoittaa?

Hidas vilkkuminen (liesituuletin pois päältä): rasvasuodattimien kyllästymishälytys (100h jälkeen). Nopea vilkkuminen: hiilisuodattimen kyllästymishälytys (200h jälkeen).

Miten suodattimien hälytys nollataan puhdistuksen jälkeen?

Kun kaikki toiminnot ovat pois päältä, pidä C-painiketta painettuna, kunnes LED A vilkkuu 3 kertaa.

Voiko liesituuletinta käyttää ilman ulkoista poistoa?

Kyllä, kierrätystilassa. Asenna aktiivihiilisuodatin (ei mukana). Liesituuletin imee ilman ja palauttaa sen suodatettuna huoneeseen.

Miten tehostettu nopeus aktivoidaan?

Pidä D-painiketta painettuna (moottori tai valo päällä). Tehostettu nopeus kestää 6 minuuttia, jonka jälkeen palataan automaattisesti edelliseen nopeuteen.

Voidaanko liesituuletin asentaa kaasuliesin yläpuolelle?

Kyllä, mutta noudata vähimmäisetäisyyttä 650 mm ja varmista huoneen riittävä ilmanvaihto.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista sähkönsyöttö, pistoke ja katkaisija. Jos johto on vaurioitunut, vaihdata se valtuutetulla ammattilaisella.

Voinko käyttää alkoholia tai silikonia sisältäviä tuotteita liesituulettimen puhdistukseen?

Ei, älä käytä alkoholia tai silikonipohjaisia tuotteita. Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta.

KÄYTTÖOHJE Tale 915 W XS FRANKE

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol-lisimman lyhyt.
• Kaikkia ilman poistoa koske-via määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.
  ⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso-sia.
  ⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurennusla- si....).
• Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

• Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujien poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunoien alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida, se täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

W

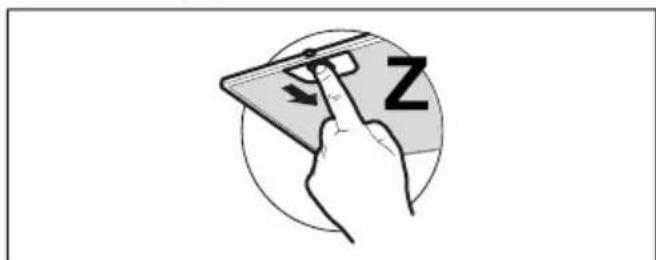

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesuko-neessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

4. OHJAIMET

Näppä in	Näppäimen painallus	Toiminto Led-valo
A Lyhyt Käynnistää/sam	muttaa moottorin ensimmäisellä nopeudella. Palaa yhtäjaksoisesti
	Lyhyt Sammuttaa	liesituulettimen kaikissa nopeuksissa. -
	-	Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy päälle liesituulettimen 100 todellisen työtunnin jälkeen.	Hidas vilkkuminen liesituulettimen ollessa pois päältä.
	-	Kertoo aktiivihilihajusuodattimen kyllästymisen hälytyksestä. Hälytys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jälkeen.	Nopea vilkkuminen liesituulettimen ollessa pois päältä.
B Lyhyt Käynnistää moottorin toisella nopeudella. Led-valot A+B palavat.
			Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)
			Kytkee päälle/pois aktiivihilisuodatinten hälytyksen. Led-vala o A vilkkuu 2 kertaa:hälytys päällä.Led-valo A vilkkuu 1 kerran:hälytys pois päältä.
C Lyhyt Käynnistää moottorin kolmannella nopeudella. Led-valot A+C palavat.
			Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)
			Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.
D Pitkään ja valo palaa tai moottori on päällä		Käynnistä moottorin tehonopeudella.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjestelmä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se akti- voidaan moottorin ollessa sammuneena, ajan päättyessä siirrytään jälleen OFF-tilaan.	Led-valot A+D palavat, mutta led-valo D vilkkuu osoittaen toiminnon akti- voimista.
E Lyhyt		Sytyttää/sammuttaa valot, joiden voimakkuus on suurin.	Palaa yhtäjaksoisesti

5. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
