INSTRUKCJA OBSŁUGI NIG85M30AB AEG

1. Įjunkite kaitlentę.

Resirkuler materialer som er merket med symbolet . Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger. 444 NORSKZ MYŚLĄ O DOSKONAŁYCH EFEKTACH Dziękujemy za wybór produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażyliśmy w innowacyjne rozwiązania techniczne ułatwiające życie – nie wszystkie z nich można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut na zapoznanie się z niniejszą instrukcją, aby jak najlepiej wykorzystać możliwości urządzenia. Przejdź na naszą witrynę internetową: Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemóworaz informacje dotyczące serwisu i napraw:www.aeg.com/supportZarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:www.registeraeg.comKup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojegourządzenia:www.aeg.com/shop

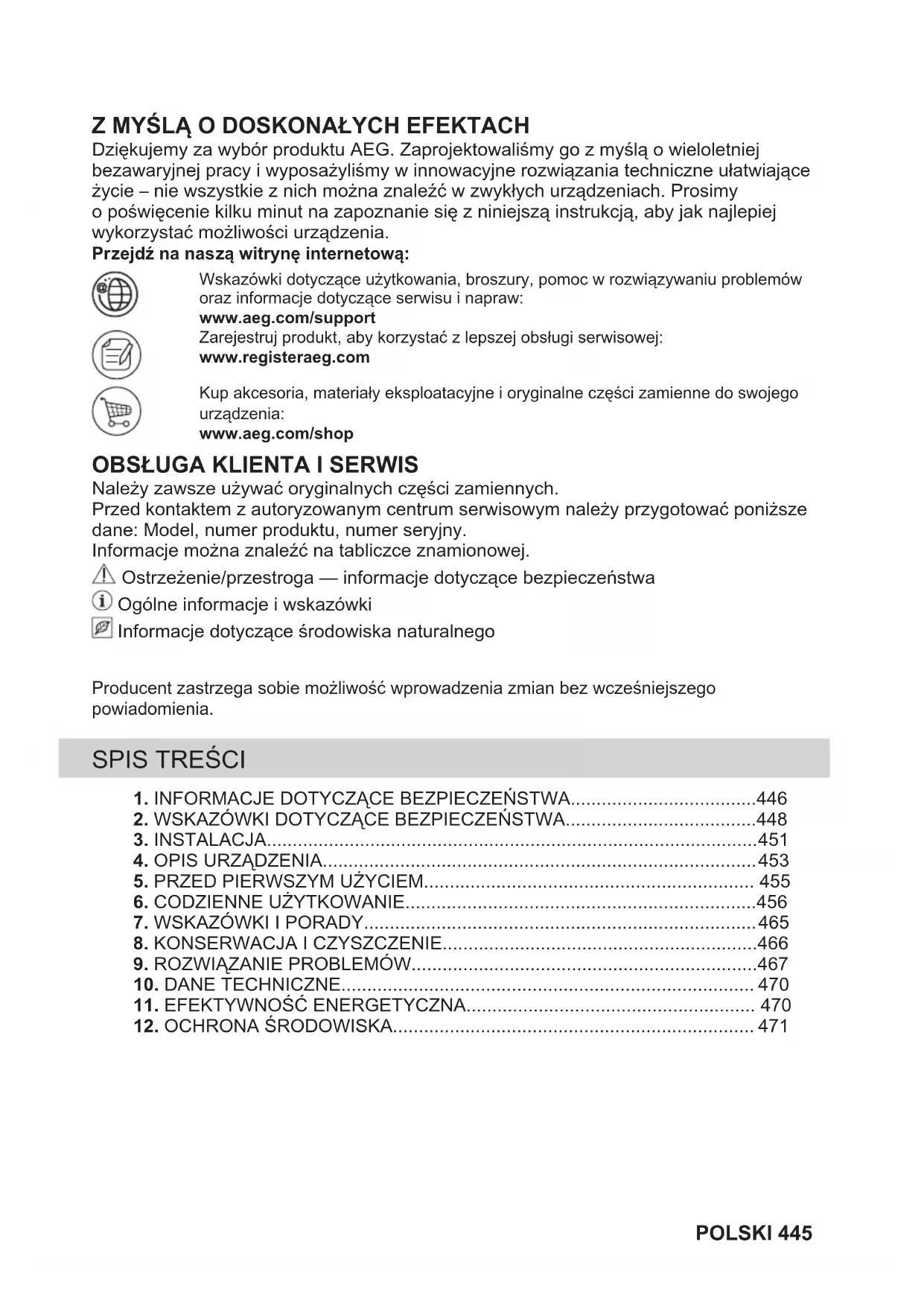

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru. 446 POLSKI1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

• Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.

• PRZESTROGA: Proces gotowania musi być nadzorowany (nawet funkcje pieczenia automatycznego). Należy zapewnić stały nadzór nad krótkim gotowaniem.

• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie. POLSKI 447• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.

• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

OSTRZEŻENIE! Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba. OSTRZEŻENIE! Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie szafki przed pęcznieniem od wilgoci za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.

• Jeśli urządzenie zainstalowano nad szufladą: 448 POLSKI– Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia. – Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie elektryczne

OSTRZEŻENIE! Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.

• Urządzenie należy uziemić .

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania się przewodu zasilającego.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Użyć zacisku odciążającego na przewodzie.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Jeśli na ekranie pojawi się kod E3, należy natychmiast odłączyć płytę grzejną i sprawdzić, czy podłączenie elektryczne i napięcie sieciowe są prawidłowe.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.

• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy. POLSKI 449• Po każdym użyciu wyłączyć pole grzejne.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.

• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta. OSTRZEŻENIE! Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.

• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.

• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu. OSTRZEŻENIE! Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy.

• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.

• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.

• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych. 450 POLSKI2.6 Utylizacja OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej. Numer seryjny ...........................

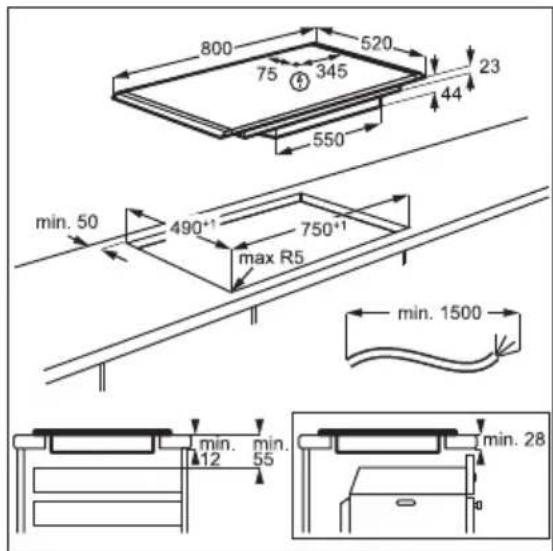

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z miejscowym punktem serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk. OSTRZEŻENIE! Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk. UWAGA! Połączenia za pomocą wtyczek stykowych są zabronione. UWAGA! Nie wiercić ani nie lutować końcówek. Jest to zabronione. UWAGA! Nie podłączać przewodu bez tulei przewodu. Połączenie jednofazowe

1. Zdjąć tulejki z końcówek z przewodów

czarnego, brązowego i niebieskiego.

2. Usunąć część izolacji z końcówek

przewodów czarnego, brązowego i niebieskiego.

3. Podłączyć końcówki przewodów

czarnego i brązowego.

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

5. Połączyć końcówki dwóch przewodów

6. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie). Połączenie dwufazowe

1. Zdjąć tulejkę z końcówki przewodów

2. Usunąć część izolacji z końcówek

przewodu niebieskiego.

3. Połączyć końcówki dwóch przewodów

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie). POLSKI 451N

Połączenie dwufazowe: 400 V2N~ Połączenie jednofazowe:

5x1,5 mm² 5x1,5 mm² lub 4x2,5 mm² 5x1,5 mm² lub 3x4 mm² Zielony – żółty Zielony – żółty Zielony – żółtyN Niebieski i niebie‐ ski N Niebieski i niebie‐ ski N Niebieski i niebie‐ ski L1 Czarny L1 Czarny L Czarny i brązowyL2 Brązowy L2 Brązowy

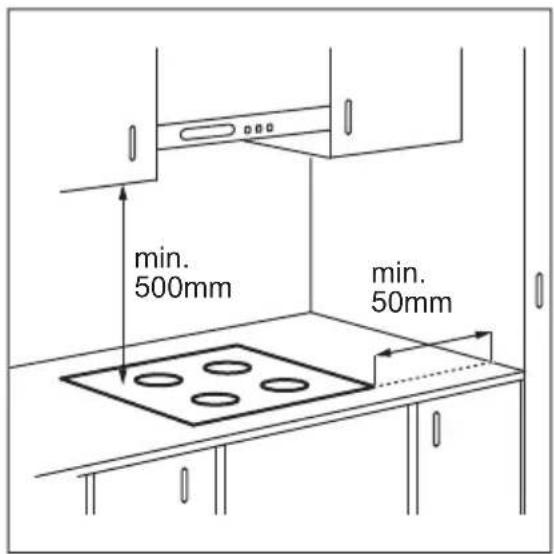

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu. min. 50mm min. 500mm Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania. Znajdź film instruktażowy „Instalacja płyty indukcyjnej AEG – instalacja na blacie roboczym”, wpisując pełną nazwę pokazaną na poniższym rysunku. www.youtube.com/electroluxwww.youtube.com/aegHow to install your AEG Induction Hob - Worktop installation

452 POLSKI4. OPIS URZĄDZENIA

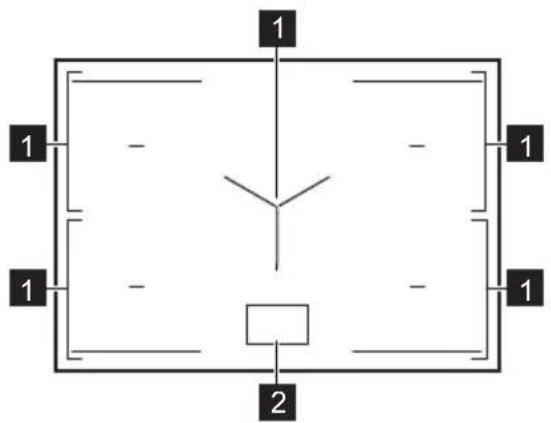

4.1 Układ powierzchni gotowania

Indukcyjne pole grzejne

Panel sterowania Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne”.

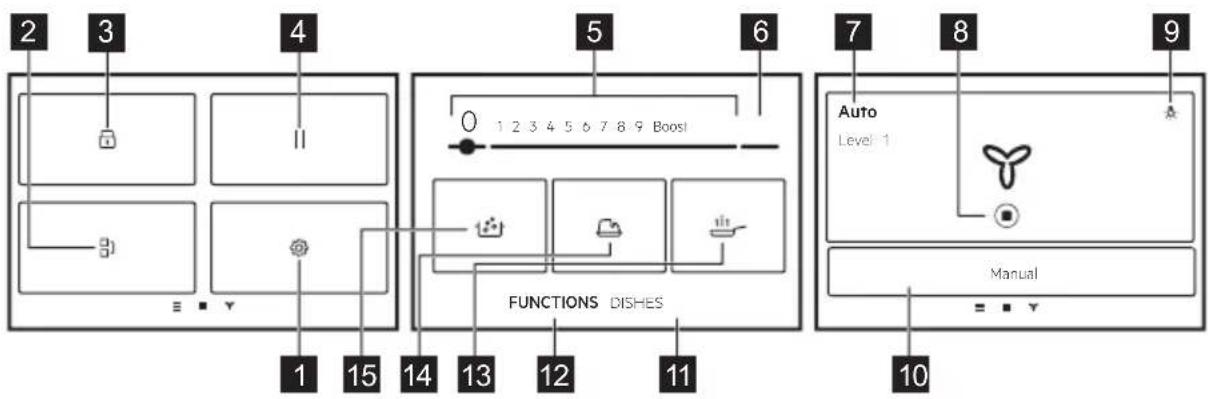

4.2 Układ panelu sterowania

Symbol Opis Włączanie i wyłączanie płyty grzejnej. Okienko emitera sygnałów w podczerwieni funkcji Hob²Hood. Nie należy go zakry‐ wać.

Pole z funkcjami Smażenie na patelni i Gotowanie. Pole z funkcją Gotowanie. Skrót do Bridge. Połączenie dwóch sąsiednich pól grzejnych, aby utworzyć jedną po‐wierzchnię grzejną lub podzielić połączone pola. Ustawianie funkcji okapu. Otwieranie przeglądu pola. POLSKI 453Symbol Opis

Aby otworzyć Menu. Widok rozszerzony ManualLevel 1 Auto FUNCTIONS DISHES 0 1 2 3 4 5 6 7 8 9 Boost

Ustawienia. Otwieranie ustawień płyty grzejnej. Bridge. Połączenie obu bocznych pól grzejnych, aby działały jako jedno pole. Blokada. Blokowanie / odblokowanie panelu sterowania. Pauza. Przestawienie wszystkich włączonych pól grzejnych na najniższą moc grzania.

1 - 9 Ustawianie mocy grzania.

Boost Włączanie maksymalnego ustawienia mocy grzania. Tryb ręczny / Auto Pokazanie aktualnego ustawienia wentylatora okapu. Zatrzymywanie/ ponowne uruchamianie okapu. Włączanie i wyłączanie oświetlenia w okapie. Tryb ręczny / Auto Przełączanie okapu na tryb ręczny lub automatyczny. Potrawy Wybór zadanych programów automatycznych dla różnych rodzajów żywności. FUNKCJE Wybór programów automatycznych dla różnych metod gotowania. Smażenie na patelni. Do smażenia z automatycznie regulowanymi poziomami ciepła,przeznaczonymi do różnych rodzajów potraw. Roztapianie. Roztapianie różnych produktów, np. czekolady lub masła. Gotowanie. Aby automatycznie dostosować temperaturę wody tak, aby nie wykipiałapo osiągnięciu temperatury wrzenia. 454 POLSKIPoruszanie się po wyświetlaczu Symbol Opis Potwierdzenie wyboru lub ustawienia. Zamknięcie wyskakującego okienka. Zwijanie/ rozwijanie instrukcji na wyświetlaczu. Włączanie/wyłączanie tej opcji. Przechodzenie do poprzedniego/następnego poziomu w Menu.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

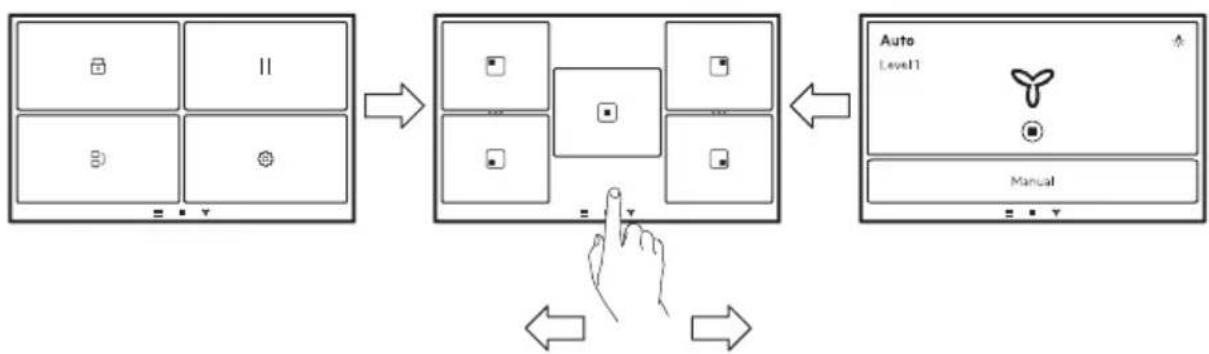

5.1 Poruszanie się po wyświetlaczu

Aby poruszać się między ekranami, należy dotknąć symboli u dołu wyświetlacza. Można również przesunąć palcem w lewo, aby zarządzać ustawieniami Hob²Hood lub w prawo, aby uzyskać dostęp do Menu.

5.2 Pierwsze podłączenie do sieci

Po podłączeniu urządzenia do zasilania należy ustawić następujące parametry: Język, Jasność i Głośność. Ustawienie można zmienić w Menu > Ustawienia > Konfiguracja. Patrz „Codzienne użytkowanie”.

5.3 Korzystanie z wyświetlacza

• Aktywne są tylko podświetlone symbole.

• Aby włączyć daną opcję, należy dotknąć odpowiedniego symbolu na wyświetlaczu.

• Wybrana funkcja włączy się po zdjęciu palca z wyświetlacza.

• Aby przewinąć dostępne opcje, należy użyć szybkiego gestu lub przesunąć palcem po wyświetlaczu. Szybkość gestu wpływa na szybkość przewijania ekranu.

• Przewijanie może zatrzymać się samoistnie lub można je przerwać, dotykając wyświetlacza.

• Dotykając odpowiednich symboli, można zmienić większość parametrów widocznych na wyświetlaczu. POLSKI 455• Aby wybrać żądaną funkcję lub czas, można przewinąć listę i/lub dotknąć wybranej opcji.

• Gdy płyta grzejna jest włączona, a niektóre symbole znikną z wyświetlacza, należy ponownie go dotknąć. Wszystkie symbole powrócą.

• Przy uruchamianiu niektórych funkcji na wyświetlaczu pojawia się wyskakujące okienko z dodatkowymi informacjami.

FlexPower określa całkowitą energię elektryczną zużywaną przez płytę grzejną w granicach zabezpieczeń instalacji domowej. Początkowo urządzenie jest ustawione na najwyższą możliwą moc. Jeśli instalacja nie umożliwia wykorzystania pełnej mocy, można zmienić maksymalną moc urządzenia. UWAGA! Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej. Jeśli moc jest niższa niż 3500 W, nie można włączyć żadnych programów automatycznych (Potrawy ani FUNKCJE).

1. Upewnić się, że wszystkie pola grzejne

2. Dotknąć na wyświetlaczu, aby

3. Wybrać Ustawienia > Konfiguracja >

FlexPower, a następnie odpowiednią moc.

lub . Postępować zgodnie z instrukcjami na wyświetlaczu, aby potwierdzić ten wybór.

6. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Dotknąć przez 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

6.2 Samoczynne wyłączenie

Funkcja wyłącza płytę grzejną automatycznie, jeśli:

• wszystkie pola grzejne są wyłączone;

• po włączeniu płyty grzejnej nie ustawiono mocy grzania;

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Zdjąć przedmiot lub wyczyścić panel sterowania.

• płyta grzejna nagrzewa się zbyt mocno (np. gdy wygotowała się zawartość garnka). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia lub nie ma naczynia na danym polu grzejnym. Indukcyjne pole grzejne wyłącza się automatycznie po 50 sek..

• nie można wyłączyć pola grzejnego lub zmienić ustawienia mocy grzania. Po pewnym czasie wyświetla się komunikat i urządzenie wyłącza się. Zależność między ustawieniem mocy grzania a czasem wyłączenia płyty grzejnej: Ustawienie mocy grzania Płyta grzejna wyłą‐ cza się po

456 POLSKIUstawienie mocy grzania Płyta grzejna wyłą‐ cza się po 6 4 godz.

Gdy korzysta się z Smażenie na patelni, płyta grzejnej wyłącza się po 1,5 godz. Przy Roztapianie płyta grzejna wyłącza się po 6 godz.

6.3 Wykrywanie naczyń

Funkcja ta sprawdza, czy na polach grzejnych ustawiono naczynia, i wyłącza pola grzejne, na których już nie wykrywa naczyń.

• Jeśli naczynie najpierw ustawi się na polu grzejnym, a potem włączy płytę grzejną, na ekranie tego pola grzejnego pojawi się szary pasek.

• Pasek ten nie pojawi się, jeśli na polu grzejnym nie ma naczynia lub nie można wykryć naczynia z powodu jego nieprawidłowego umieszczenia lub nieodpowiedniego materiału.

• Jeśli naczynie na chwilę zdejmie się z włączonego pola grzejnego i odstawi na bok, wskaźniki przeglądu tego pola zaczną migać. Jeśli w ciągu 120 sekund na włączonym polu grzejnym nie postawi się z powrotem garnka, pole to wyłączy się automatycznie. Aby wznowić gotowanie, należy pamiętać, aby postawić naczynie z powrotem na polach grzejnych we wskazanym czasie.

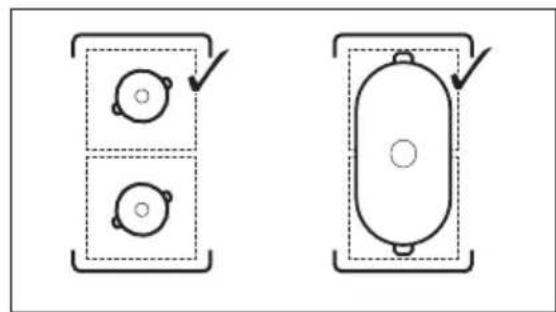

6.4 Używanie pola grzejnego

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Upewnić się, że naczynie jest odpowiednie do płyt indukcyjnych. Więcej informacji na temat rodzajów naczyń – patrz „Wskazówki i porady”. Sprawdzić wielkość naczynia w rozdziale „Dane techniczne”. Aby włączyć pole grzejne, należy umieścić naczynie na jego środku i dotknąć jego symbolu. Na wyświetlaczu pojawią się dostępne programy. Ustawić poziom mocy grzania lub wybrać jedną z funkcji automatycznych. Aby powrócić do widoku głównego, należy dotknąć w prawym górnym rogu. Można gotować w dużych naczyniach ustawiając je jednocześnie na dwóch polach grzejnych przy użyciu Bridge. Gdy działają inne pola grzejne, zakres ustawień mocy dla wybranego pola może być ograniczony. Patrz punkt „Zarządzanie energią”.

6.5 Ustawienie mocy grzania

1. Włączyć płytę grzejną.

2. Umieścić naczynie na wybranym polu

grzejnym i dotknąć odpowiedniego symbolu pola.

3. Dotknąć lub przesunąć palcem po

suwaku, aby ustawić moc grzania. Ikony mocy 1-9 powiększają się, a pasek poniżej zmienia kolor na czerwony wskazując aktualne ustawienie mocy. Po wybraniu mocy ekran przełącza się na widok rozszerzony. Boost POLSKI 457Można również zmienić ustawienie mocy grzania na ekranie przeglądu pola grzejnego. Aby przejść do ekranu przeglądu pola, należy dotknąć środka rozszerzonego widoku ekranu. Aby zmienić moc grzania, należy dotknąć lub . Aby otworzyć rozszerzony widok ekranu, dotknąć odpowiedniej mocy.

Funkcja dodatkowo zwiększa moc indukcyjnych pól grzejnych. W indukcyjnym polu grzejnym funkcję tę można włączyć tylko na ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie powraca do najwyższego ustawienia mocy grzania.

1. Wybór pola grzejnego.

2. Dotknąć Boost, aby włączyć funkcję.

Funkcja wyłączy się automatycznie. Aby wyłączyć tę funkcję ręcznie, należy wybrać pole grzejne i zmienić jego ustawienie mocy grzania na 0. Funkcja Boost nie działa, gdy włączona jest funkcja Bridge lub gdy moc jednej fazy jest niewystarczająca (patrz „Zarządzanie energią”). Informacje o maksymalnym czasie działania funkcji znajdują się w części „Dane techniczne”.

6.7 OptiHeat Control (3-stopniowy

wskaźnik ciepła resztkowego) OSTRZEŻENIE! Gdy świeci się wskaźnik / / , występuje zagrożenie poparzeniem ciepłem resztkowym. Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną. Wskaźniki te pojawią się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych: - dalsze gotowanie, - podtrzymywanie temp, - ciepło resztkowe. Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,

• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,

• gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące. Wskaźnik zniknie po ostygnięciu pola grzejnego.

6.8 Tryb Podtrzymywanie temp.

Funkcja ta służy do podtrzymywania temperatury, aby potrawa pozostawała ciepła. Funkcja Tryb Podtrzymywanie temp. jest dostępna tylko wtedy, gdy pole grzejne jest nadal ciepłe po zakończeniu gotowania (widać ikonkę ciepła resztkowego), a naczynie pozostaje na polu grzejnym. Funkcja ta nie działa przy zimnym polu grzejnym.

1. Dotknąć aby włączyć Tryb

Podtrzymywanie temp.. Funkcja Tryb Podtrzymywanie temp. działa do czasu jej wyłączenia.

2. Aby wyłączyć tę funkcję, należy dotknąć

w lewym górnym rogu wyświetlacza. W razie potrzeby można ustawić timer. Patrz „Opcje timera”.

ECO Timer Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania. Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim odezwie się ECO Timer. Różnica w czasie pracy zależy od ustawienia mocy grzania i czasu trwania pieczenia. 458 POLSKIFunkcji tej można używać, gdy pole grzejne jest włączone. Funkcję można ustawić oddzielnie dla każdego pola grzejnego.

1. Najpierw wybrać moc grzania dla

odpowiedniego pola grzejnego, a następnie ustawić funkcję.

Na wyświetlaczu pojawi się okienko menu zegara.

4. Zaznaczyć Wyłącz pole grzejne pole

wyboru, aby włączyć tę funkcję.

6. Dotknąć OK, aby potwierdzić.

Można także wybrać , aby anulować wybór. Ustawienia ECO Timer można zmienić w trakcie pieczenia: dotknąć z wartością timera, a potem dotknąć EDYCJA. Gdy upłynie czas timera rozlegnie się sygnał dźwiękowy i wyskakujące okienko. Dotknąć OK, aby wyłączyć ten sygnał. Aby wyłączyć tę funkcję, należy ustawić moc grzania na 0. Albo dotknąć z wartością timera, dotknąć i potwierdzić wybór gdy pojawi się wyskakujące okienko. Timer Funkcji tej można używać, gdy pole grzejne jest włączone. Funkcja nie ma wpływu na inne jednocześnie działające funkcje.

1. Wybrać dowolne pole grzejne.

Na wyświetlaczu pojawi się odpowiedni suwak.

Na wyświetlaczu pojawi się okienko menu zegara.

3. Odznaczyć Wyłącz pole grzejne pole, aby

5. Dotknąć OK, aby potwierdzić.

Można także wybrać , aby anulować wybór. Ustawienia Timer można zmienić w trakcie pieczenia: dotknąć z wartością timera, a potem dotknąć EDYCJA. Gdy upłynie czas timera rozlegnie się sygnał dźwiękowy i wyskakujące okienko. Dotknąć OK, aby wyłączyć ten sygnał. Aby wyłączyć tę funkcję, należy dotknąć

wartością timera, dotknąć i potwierdzić wybór, gdy pojawi się wyskakujące okienko.

Funkcja ta łączy dwa pola grzejne, które działają jak jedno pole grzejne z tym samym ustawieniem mocy grzania. Można jej używać do gotowania w dużych naczyniach kuchennych. Naczynie powinno zakrywać środki obu pól grzejnych. Jeśli naczynie stoi pomiędzy ich dwoma środkami, funkcja ta nie włączy się.

1. Ustawić naczynie na dwóch polach

2. Dotknąć na wyświetlaczu, aby

otworzyć Menu i wybrać Bridge. Można również dotknąć skrótu w widoku ogólnym pola.

3. Ustawić moc grzania.

Aby wyłączyć tę funkcję, należy dotknąć skrótu . Pola grzejne będą odtąd działać niezależnie.

Ta funkcja przestawia wszystkie włączone pola grzejne na najniższą moc grzania. Gdy funkcja ta działa, można używać wyłącznie symboli przycisków WZNÓW . Wszystkie pozostałe symbole na panelu sterowania są zablokowane. Funkcja nie blokuje funkcji zegara: Po zakończeniu działania funkcji timera dotknąć dowolnego miejsca na ekranie, aby wyłączyć sygnał dźwiękowy.

1. Dotknąć , aby otworzyć Menu.

2. Dotknąć , aby włączyć funkcję.

Moc grzania zostanie zmniejszona do wartości 1. POLSKI 459Aby wyłączyć tę funkcję, należy dotknąć WZNÓW. Poprzednie ustawienia mocy grzania zostaną przywrócone.

Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

1. Ustawić moc grzania.

, aby otworzyć Menu.

3. Dotknąć , aby włączyć funkcję.

Aby wyłączyć tę funkcję, należy nacisnąć i przytrzymać ODBLOKUJ przez 4 sek.. Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

6.13 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu włączeniu płyty grzejnej.

1. Dotknąć , aby otworzyć Menu.

2. Wybrać Ustawienia > Konfiguracja >

Blokada uruchomienia.

3. Aby włączyć tę funkcję, należy włączyć

przełącznik i dotknąć liter E-U-O w kolejności alfabetycznej. Aby wyłączyć funkcję, należy ustawić przełącznik w położeniu wyłączenia. Uruchomienie funkcji po jej włączeniu może zająć trochę czasu.

6.14 FUNKCJE: Smażenie na

patelni Funkcja ta umożliwia ustawienie mocy grzania odpowiedniej do smażenia potraw. Płyta grzejna dostosowuje tę temperaturę do różnych rodzajów potraw i utrzymuje ją przez cały czas gotowania. Po ustawieniu mocy grzania nie jest konieczna ręczna regulacja temperatury. UWAGA! Używać wyłącznie zimnych naczyń. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Ustawić naczynie bez oleju/tłuszczu na

jednym z pól grzejnych po lewej stronie. Można użyć jednego pola grzejnego lub połączyć oba pola za pomocą Bridge.

2. Wybrać FUNKCJE > Smażenie na

3. Wybrać poziom smażenia.

4. W razie potrzeby ustawić funkcję

minutnika. Timer uruchamia się natychmiast. Gdy naczynie osiągnie żądaną temperaturę, rozlegnie się sygnał dźwiękowy i pojawi się wyskakujące okienko. Teraz do naczynia można dodać olej i potrawę. Aby zamknąć to okienko i rozpocząć smażenie, należy dotknąć OK. Aby wyłączyć funkcję ręcznie, należy dotknąć 0 na pasku sterowania. Wskazówki i porady:

• Postępować zgodnie z instrukcją na wyświetlaczu, aby dowiedzieć się, kiedy odwrócić potrawę lub dostosować poziom grzania.

• W razie potrzeby można zmienić domyślną moc grzania.

• Grube kawałki żywności lub surowe ziemniaki należy przykryć pokrywką podczas pierwszych 10 minut smażenia.

• Nagrzewanie ciężkich naczyń może potrwać dłużej.

• Naczynia wielowarstwowe należy używać przy małej mocy grzania, aby nie dopuścić do ich uszkodzenia.

• Nie używać cienkich naczyń emaliowanych. Mogą ulec przegrzaniu i uszkodzeniu. Odpowiednie naczynia do korzystania z funkcji Smażenie na patelni Należy używać wyłącznie naczyń z płaskim dnem. Aby sprawdzić, czy naczynie jest prawidłowe:

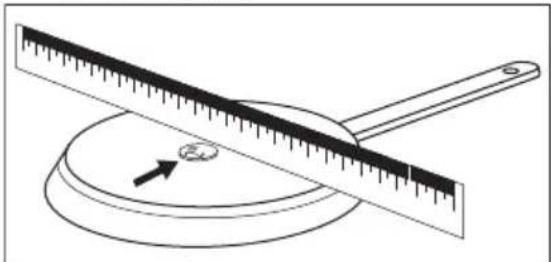

1. Odwrócić naczynie do góry dnem.

2. Umieścić linijkę na dnie naczynia.

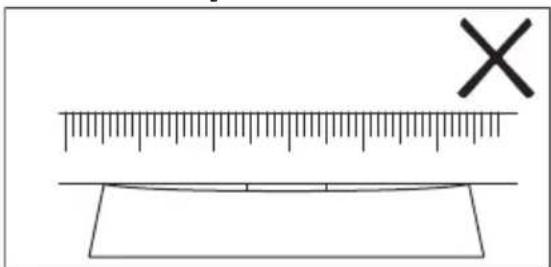

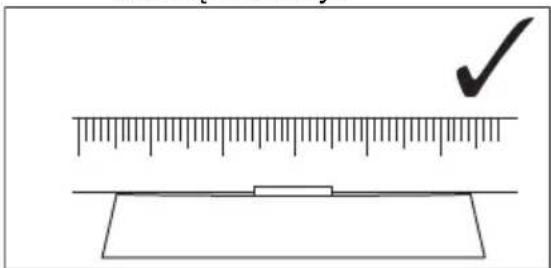

460 POLSKI3. Spróbować wsunąć monetę 1, 2 lub 5 eurocentów (lub inną monetę o podobnej grubości około 1,7 mm) między linijkę a dno naczynia. a. Naczynie nie nadaje się, jeśli między linijką a dno naczynia można wsunąć monetę. b. Naczynie nadaje się, jeśli między linijką a dnem naczynia nie można wsunąć monety.

FUNKCJE: Gotowanie Funkcja ta automatycznie dostosowuje moc grzania, aby woda nie wykipiała, gdy osiągnie temperaturę wrzenia. Funkcja ta jest dostępna we wszystkich polach grzejnych. Jeśli w wybranym polu grzejnym pozostalo ciepło resztkowe ( / / ), urządzenie wyemituje sygnał dźwiękowy i funkcja ta nie uruchomi się. Funkcja ta nie działa z naczyniami nieprzywierającymi. UWAGA! Nie używać tej funkcji z pustymi naczyniami. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić na polu grzejnym naczynie

napełnione co najmniej 1 l wodą.

2. Wybrać FUNKCJE > Gotowanie.

3. W razie potrzeby ustawić funkcję

minutnika. Timer uruchamia się natychmiast.

4. Aby wyłączyć tę funkcję ręcznie, należy

dotknąć w lewym górnym rogu wyświetlacza. Po osiągnięciu temperatury wrzenia płyta grzejna automatycznie obniży ustawienie mocy grzania. W tym momencie można również dostosować je ręcznie w razie potrzeby. Wskazówki i porady:

• Funkcja ta najlepiej nadaje się do gotowania wody i gotowania ziemniaków.

• Funkcja może nie działać prawidłowo, gdy korzysta się z czajnika lub kawiarki.

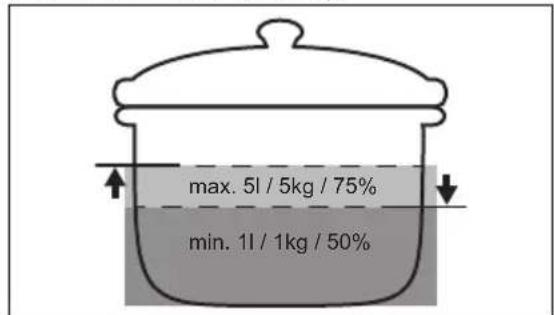

• Napełnić naczynie między połową a trzema czwartymi pojemności zimną wodą, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 do 5 litrów wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg. max. 5l / 5kg / 75% min. 1l / 1kg / 50%

• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki. Nie układać ziemniaków w naczyniu zbyć ściśle.

• Podczas działania tej funkcji należy unikać powodowania nadmiernych drgań zewnętrznych (np. od użycia blendera lub telefonu komórkowego położonego obok płyty grzejnej). POLSKI 461• W zależności od rodzaju produktu i naczyń można dostosować moc grzania po osiągnięciu temperatury wrzenia.

• Sól dodawać dopiero po osiągnięciu temperatury wrzenia.

• Używać pokrywki, aby oszczędzać energię.

6.16 FUNKCJE: Roztapianie

Funkcji tej można używać do roztapiania różnych produktów, np. czekolady lub masła. Funkcję można włączyć w danym czasie tylko dla jednego pola grzejnego. UWAGA! Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Ustawić naczynie na dwóch polach

2. Wybrać FUNKCJE > Roztapianie.

3. W razie potrzeby ustawić funkcję

Aby wyłączyć tę funkcję ręcznie, należy dotknąć w lewym górnym rogu wyświetlacza.

Funkcja ta pomaga w przygotowywaniu różnych potraw przy użyciu wstępnie ustawionych programów przeznaczonych dla określonych kategorii żywności. Dostępność programów zależy od pola grzejnego. UWAGA! Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Ustawić naczynie na dwóch polach

grzejnych. Można użyć jednego pola grzejnego lub połączyć dwa pola za pomocą Bridge.

3. Wybrać rodzaj potrawy.

4. W razie potrzeby ustawić funkcję

5. Postępować zgodnie ze wskazówkami na

wyświetlaczu. W zależności od rodzaju potrawy i wybranego programu można ustawić i modyfikować szczegóły, np. poziom dogotowania potraw, poziom grzania do smażenia itp. Wskazówki i porady:

• Najczęściej gotowane potrawy są automatycznie dodawane do listy Najczęściej przyrządzane.

• Niektóre potrawy mają długie nazwy, których nie można w pełni wyświetlić na liście. Aby wyświetlić pełną nazwę potrawy, należy dotknąć „...”.

• Programy można dodawać ręcznie do listy Ulubione .

• Niektóre programy można ukryć, dotykając . Aby je przywrócić, należy przejść do Ustawienia > Konfiguracja > Potrawy.

Hob²Hood Jest to funkcja automatyczna służąca do połączenia płyty grzejnej z odpowiednim okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest zadawana i ustawiana automatycznie stosownie do ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie wentylatorem z płyty grzejnej lub samego okapu. Jeśli zmieni się prędkość wentylatora okapu, domyślne połączenie z płytą grzejną zostaje wyłączone. Aby ponownie włączyć tę funkcję, należy wyłączyć oba urządzenia i ponownie je włączyć. W niektórych okapach funkcja ta może być domyślnie wyłączona. W takim przypadku należy włączyć funkcję najpierw na okapie, a następnie na płycie grzejnej. Więcej informacji znajduje się w instrukcji obsługi okapu. 462 POLSKIUstawianie automatycznego trybu wentylatora Aby ustawić okap w trybie automatycznym, należy wybrać jedno z następujących ustawień prędkości wentylatora: Tryb 2 - Tryb 6. Okap reaguje na każde działanie płyty grzejnej. Można ustawić płytę grzejną, aby włączała tylko oświetlenie – w tym celu należy wybrać 1.

2. Wybrać Ustawienia > Hob²Hood.

3. Włączyć przełącznik, aby włączyć okap.

Wszystkie tryby automatyczne są wyświetlane jako lista.

5. Dotknąć lub , aby zapisać wybór i

wyjść. Aby sprawdzić aktualną prędkość wentylatora, należy dotknąć . Prędkość wentylatora widać w lewym górnym rogu wyświetlacza. Aby wyłączyć wentylator, należy dotknąć . Aby włączyć wentylator, należy dotknąć . Tryby auto‐ matyczne Oświet‐ lenie automa‐ tyczne Gotowa‐ nie

OFF Wył. - - Tryb 1 Wł. - - Tryb 2

Wł. 1 1 Tryb 3 Wł. - 1 Tryb 4 Wł. 1 1 Tryb 5 Wł. 1 2 Tryb 6 Wł. 2 3

Płyta grzejna rozpoznaje proces gotowania i ustawia prędkość wentylatora zgodnie z trybem automatycz‐ nym.

Płyta grzejna rozpoznaje proces smażenia i ustawia prędkość wentylatora zgodnie z trybem automatycz‐ nym.

W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury. Ustawianie trybu ręcznego wentylatora Prędkość wentylatora można również regulować ręcznie.

2. Dotknąć Tryb ręczny.

Pojawi się pasek regulacji z bieżącą prędkością wentylatora.

3. Dotknąć lub przesunąć palcem, aby

ustawić prędkość wentylatora. Aby włączyć maksymalną prędkość wentylatora, należy dotknąć Boost. Przez pewien czas wentylator pracuje w trybie Boost. Po upływie tego czasu ustawienie prędkości wentylatora automatycznie zmienia się na 3. Aby wyłączyć Boost ręcznie, należy nacisnąć 0. Oświetlenie w okapie Płyta grzejna umożliwia automatyczne włączanie oświetlenia podczas uruchamiania płyty grzejnej. W tym celu należy ustawić tryb automatyczny na tryb 1 - tryb 6. Oświetlenie okapu można również włączać lub wyłączać ręcznie. Ręczne włączanie oświetlenia

2. Aby włączyć oświetlenie, należy dotknąć

Aby wyłączyć oświetlenie, należy ponownie dotknąć

1. Dotknąć , aby otworzyć Menu.

2. Wybrać Ustawienia > Konfiguracja >

3. Wybrać język z tej listy.

Aby zapisać wybór, należy dotknąć lub . Następnie wybrać TAK w wyskakującym oknie. W razie pomyłki w wyborze języka, należy dotknąć > . Pojawi się lista. Najpierw wybrać pierwszą od góry opcję z lewej strony, potem pierwszą od góry opcję z prawej strony. Przewinąć w dół, aby wybrać z listy POLSKI 463odpowiedni język. Gdy pojawi się wyskakujące okienko, wybrać opcję po prawej stronie.

6.20 Dźwięki przycisków / Głośność

Możliwy jest wybór dźwięków emitowanych przez płytę grzejną lub ich całkowite wyłączenie. Dostępne ustawienia to klikanie (domyślne) lub sygnały dźwiękowe. Można również wybrać poziom głośności.

na wyświetlaczu, aby otworzyć Menu.

2. Wybrać Ustawienia > Konfiguracja >

Dźwięki przycisków / Głośność.

3. Wybrać odpowiednią opcję.

Ustawienie to zostaje automatycznie zapisane.

Można zmienić ustawienie jasności wyświetlacza. Do wyboru są 5 jasności wyświetlacza od najniższej 1 do najwyższej 5.

, aby otworzyć Menu.

2. Wybrać Ustawienia > Konfiguracja >

3. Wybrać odpowiednie ustawienie.

Ustawienie to zostaje automatycznie zapisane.

6.22 Zarządzanie energią

Jeśli włączone jest kilka pól grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne (zasilane z tej samej fazy). Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Maksymalne obciążenie każdej fazy wynosi 3680 W. Jeśli płyta grzejna osiągnie maksymalną dostępną moc jednej fazy, moc pól grzejnych zostanie automatycznie zmniejszona.

• Priorytetowe jest zawsze ustawienie mocy grzania pola grzejnego wybranego jako pierwsze (lub pola grzejnego przy użyciu FUNKCJE lub Potrawy). Pozostała moc zostanie rozdzielona pomiędzy pozostałymi polami grzejnymi zgodnie z wybraną kolejnością.

• Kolor paska sterowania pokazuje dostępne opcje mocy grzania: – czerwony – aktualne ustawienie mocy grzania, – biały – maksymalna dostępna moc grzania, – jasnoszary – niedostępna moc grzania (Zarządzanie energią działa).

• Jeśli niedostępna jest wyższa moc grzania, należy najpierw zmniejszyć ją dla innych pól grzejnych. Informacje dotyczące możliwych kombinacji mocy grzania można znaleźć na ilustracji. Jeśli całkowita moc płyty grzejnej jest ograniczona (1500W–6000 W), funkcja ta rozdziela dostępną moc między wszystkie pola grzejne. Patrz rozdział „FlexPower”.

464 POLSKI7. WSKAZÓWKI I PORADY

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu. Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Aby zapobiec przegrzaniu i poprawić działanie pól grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.

• Do funkcji Smażenie na patelni należy używać wyłącznie naczyń z płaskim dnem.

• Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.

• Należy zawsze uważać, aby nie przesunąć ani nie trzeć naczynia o krawędzie i narożniki szkła ani listwę boczną, ponieważ może to spowodować odpryśnięcie lub uszkodzenie powierzchni szkła. Materiał naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana. Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes jest przyciągany przez dno naczynia. Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

• Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.

• Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej. Patrz „Dane techniczne”.

7.2 Hałas podczas pracy

• trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa).

• gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• buczenie: ustawiono wysoką moc grzania.

• klikanie: następuje przełączanie elektryczne, naczynie jest wykrywane po jego umieszczeniu na płycie grzejnej .

• syczenie, brzęczenie: wentylator pracuje. Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

7.3 Wskazówki i porady dotyczące

korzystania z funkcji Hob²Hood Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.

• Nie kierować żarówki halogenowej na panel okapu.

• Nie należy zasłaniać panelu sterowania płyty grzejnej.

• Nie zakłócać sygnału między płytą grzejną a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja. Poniższy okap jest przykładowy. POLSKI 465Utrzymywać w czystości okienko emitera sygnałów w podczerwieni funkcji Hob²Hood. Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood. Okapy kuchenne z funkcją Hob²Hood Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne AEG współpracujące z tą funkcją muszą posiadać .

8. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

8.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Zawsze używać skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować wyłącznie jako dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym. OSTRZEŻENIE! Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.

• Do metalowej listwy bocznej należy używać wyłącznie detergentu do mycia naczyń z ciepłą wodą. Do czyszczenia i wycierania tej listwy należy użyć ściereczki. OSTRZEŻENIE! Do czyszczenia listwy bocznej nie należy używać lekko ściernego mleczka do czyszczenia, detergentów polerujących, skrobaków ani twardej warstwy gąbki.

• W szczelinie między szklaną powierzchnią a listwą boczną może gromadzić się brud i małe cząstki żywności. Szczelinę między szklaną powierzchnią a listwą boczną czyści się za pomocą drewnianej wykałaczki do zębów. OSTRZEŻENIE! Do czyszczenia tej szczeliny nie należy używać ostrych metalowych narzędzi, ponieważ mogą one ją poszerzyć i uszkodzić listwę boczną lub szklaną powierzchnię.

8.2 Czyszczenie płyty grzejnej

• Wyjąć natychmiast: stopiony plastik, folię, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie 466 POLSKIzabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

9. ROZWIĄZANIE PROBLEMÓW

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

9.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy Nie można uruchomić płyty grzejnej ani nią sterować. Płyty grzejnej nie podłączono do za‐ silania lub podłączono nieprawidło‐ wo. Sprawdzić, czy płytę grzejną podłą‐ czono prawidłowo do zasilania. Patrz schemat połączeń. Zadziałał bezpiecznik. Sprawdzić, czy bezpiecznik jest przyczyną usterki. Jeżeli nadal bę‐ dzie dochodzić do wyzwalania bez‐ piecznika, należy skontaktować się z wykwalifikowanym elektrykiem. W ciągu 60 sekund nie ustawiono mocy grzania. Ponownie włączyć płytę grzejną i ustawić moc grzania w ciągu mak‐ symalnie 60 sekund. Dotknięto jednocześnie 2 lub więcej pól czujników. Dotknąć tylko jednego pola czujnika. Włączona jest funkcja Pauza. Patrz „Codzienne użytkowanie”. Wyświetlacz nie reaguje na dotyk. Część wyświetlacza jest zakryta lub naczynia są ustawione zbyt blisko wyświetlacza. Na wyświetlaczu jest jakiś płyn lub przedmiot. Usunąć przedmioty. Odsunąć na‐ czynia od wyświetlacza. Oczyścić wyświetlacz i zaczekać, aż urządzenie ostygnie. Odłączyć płytę grzejną od zasilania elektrycznego. Po upływie 1 minuty ponownie ją podłączyć. Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Gdy płyta grzejna jest wyłączona, rozlega się sygnał dźwiękowy. Umieszczono przedmiot na jednym lub większej liczbie pól czujników. Zdjąć przedmiot z pól czujników. Płyta grzejna wyłączy się. Na polu czujnika znajduje się przed‐ miot . Zdjąć przedmiot z pola czujnika. POLSKI 467Problem Możliwa przyczyna Środek zaradczy Wskaźnik ciepła resztkowego nie włącza się. Pole grzejne nie jest gorące, ponie‐ waż działało za krótko lub doszło do uszkodzenia czujnika pod powierz‐ chnią płyty grzejnej. Jeśli pole grzejne działało wystar‐ czająco długo, aby było gorące, na‐ leży skontaktować się z autoryzowa‐ nym centrum serwisowym. Nie można włączyć największej mo‐ cy grzania. Inne pole grzejne jest ustawione na największą moc grzania. Najpierw należy zmniejszyć moc drugiego pola grzejnego. Funkcja FlexPower zbyt niski po‐ ziom. Zmiana mocy maksymalnej zasila‐ nia w Menu. Zobacz „Przed pierw‐ szym użyciem”. Pola czujników nagrzewają się do wysokiej temperatury. Naczynie jest zbyt duże lub ustawio‐ ne zbyt blisko elementów sterują‐ cych. Jeśli to możliwe, duże naczynia na‐ leży ustawiać na tylnych polach. Hob²Hood nie działa. Zakryto panel sterowania. Usunąć przedmiot z panelu stero‐ wania. Hob²Hood ekran jest niewidoczny. Hob²Hood jest wyłączone w usta‐ wieniach. Przejść do ustawień/Hob²Hood i włączyć tę funkcję. Hob²Hood funkcja jest włączona, ale działa tylko oświetlenie. Włączono Tryb 1. Zmienić tryb na Tryb 1 - Tryb 6 lub zaczekać, aż uruchomi się tryb au‐ tomatyczny. Hob²Hood Działają tryby 1 – 6, ale oświetlenie jest wyłączone. Prawdopodobnie problem jest zwią‐ zany z żarówką oświetlenia. Skontaktować się z autoryzowanym centrum serwisowym. Brak sygnałów dźwiękowych pod‐ czas dotykania pól czujników na pa‐ nelu. Sygnały dźwiękowe są wyłączone. Włączyć sygnały dźwiękowe. Patrz „Codzienne użytkowanie”. Ustawiono niewłaściwy język. Przypadkowo zmieniono język. Aby zmienić niewłaściwy język, na‐ leży postępować zgodnie z instruk‐ cją w punkcie „Codzienne użytkowa‐ nie”, „Język". Pole grzejne wyłącza się. Funkcja Samoczynne wyłączenie wyłącza pole grzejne. Wyłączyć i ponownie włączyć płytę grzejną. Patrz „Codzienne użytkowanie”. Wyświetla się oraz komunikat. Blokada działa. Patrz „Codzienne użytkowanie”. Pojawia się E – U – O. Włączona jest Blokada uruchomie‐ nia. Patrz „Codzienne użytkowanie”. Pasek poziomu mocy miga. Brak naczynia na polu grzejnym. Postawić naczynie na polu grzej‐ nym. Użyto nieodpowiedniego naczynia. Użyć odpowiednie naczynie. Patrz „Wskazówki i porady”. Średnica dna naczynia jest za mała dla wybranego pola. Używać naczyń o odpowiednich wy‐ miarach. Patrz „Dane techniczne”. Włączy się . Połączenie elektryczne jest wadliwe. Odłączyć płytę grzejną od zasilania i sprawdzić to połączenie. Patrz „In‐ stalacja”. 468 POLSKIProblem Możliwa przyczyna Środek zaradczy Włączy się . Czujnik temperatury pola wykrywa temperaturę zbyt wysoką lub zbyt niską. Pozostawić pole grzejne do ostyg‐ nięcia lub podnieść temperaturę oto‐ czenia powyżej 15°C. Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym punktem serwiso‐ wym. Włączy się . Wentylator chłodzący jest zabloko‐ wany. Upewnić się, że nic nie blokuje wen‐ tylatora. Jeśli wentylator nie jest przez nic zablokowany i prob‐ lem nie ustępuje, należy skontakto‐ wać się z autoryzowanym centrum serwisowym. Słyszalny jest ciągły sygnał dźwię‐ kowy. Nieprawidłowe podłączenie elek‐ tryczne. Odłączyć płytę grzejną od zasilania elektrycznego. Zwrócić się do wy‐ kwalifikowanego elektryka, aby sprawdził instalację. Naczynia nagrzewają się dłużej niż 5 minut. Dno naczynia nie jest kompatybilne z płytą indukcyjną. Używać naczyń z odpowiednim (pła‐ skim, magnetycznym) dnem. Patrz „Wskazówki i porady”. Funkcja FlexPower zmniejsza mak‐ symalną moc zasilania. Zobacz Codzienne użytkowanie, Za‐ rządzanie energią. Funkcja Gotowanie nie włącza się. W tym polu grzejnym nadal pozosta‐ je ciepło resztkowe. Poczekać, aż pole grzejne ostygnie, lub użyć innego, zimnego pola. Funkcja Gotowanie nie wyłącza się. W garnku może brakować wody (nie można wykryć wibracji) lub woda jest już zbyt ciepła. Użyć co najmniej 1 l zimnej wody na garnek. Funkcja Gotowanie nagle się wyłą‐ cza. Naczynie nie spełnia warunków tej funkcji. Funkcja nie wykrywa drgań wywołanych wrzeniem wody. Naczynie może być zbyt małe dla tego pola grzejnego. Funkcji tej nie należy używać do na‐ czyń z powłoką zapobiegającą przy‐ wieraniu. Zagotować więcej wody lub przełą‐ czyć się na jakieś zimne pole. Nie dodawać soli, do czasu aż woda osiągnie punkt wrzenia. Upewnić się, że średnica naczynia odpowiada wielkości pola grzejne‐ go. Naczynia należy stawiać na środku pola grzejnego. Nagrzewanie przy użyciu funkcji Smażenie na patelni zajmuje dużo czasu. Naczynie jest zbyt małe, zbyt cięż‐ kie lub ma nierówne dno. Patrz „Wskazówki i porady”.

9.2 Jeśli nie można znaleźć

rozwiązania... Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

POLSKI 46910. DANE TECHNICZNE

10.1 Tabliczka znamionowa

Model NIG85M30AB Numer produktu (PNC) 949 598 058 00 Typ 62 D5A 01 AA 220 - 240 V / 400 V 2N, 50 Hz Indukcja 7.35 kW Wyprodukowano w: Niemczech Nr seryjny................. 7.35 kW AEG

10.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna moc grzania) [W] Boost [W] Maksymalny czas funkcji Boost [min] Średnica naczy‐ nia [mm] Lewe przednie 2300 3200 10 125 - 210 Lewe tylne 2300 3200 10 125 - 210 Środkowe tylne 2300 3200 10 125 - 210 Prawe przednie 2300 3200 10 125 - 210 Prawe tylne 2300 3200 10 125 - 210 Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń. W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

11. EFEKTYWNOŚĆ ENERGETYCZNA

11.1 Informacje o produkcie

Dane identyfikacyjne modelu NIG85M30AB Typ płyty grzejnej Płyta grzejna do zabudowy Liczba pól grzejnych 5 Technologia grzania Płyta indukcyjna Średnica okrągłych pól grzejnych (Ø) Lewe przednie Lewe tylne Środkowe tylne Prawe przednie Prawe tylne

470 POLSKIZużycie energii na pole grzejne (EC electric cooking) Lewe przednie Lewe tylne Środkowe tylne Prawe przednie Prawe tylne

Zużycie energii przez płytę grzejną (EC electric hob) 182.9 Wh/kg IEC / EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności.

11.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.

• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.

• Naczynia stawiać na środku pola grzejnego.

• Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

12. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
