INSTRUKCJA OBSŁUGI DGELM 1537 Deltafox

Elektryczna kosiarka do trawy

PL

Tłumaczenie oryginalnej instrukcji obsługi

Zakres dostawy.... 78

Wstęp....78

Przeznaczenie....79

Wskazówki bezpieczeństwa ..... 79

Symbole na urządzeniu....79

Symbole w instrukcji obsługi ..... 80

Ogólne wskazówki bezpieczeństwa..80

Opis ogólny....85

Opis działania....85

Przegład 85

Montaż 86

Montaż trzonka.... 86

Montaż kosza na trawę 86

Obstuga 86

Zawieszenie/ zdjęcie worka do zbierania/trawy 86

Wskaźnik poziomu 86

Zestaw do mulczowania....87

Ustawienie wysokości koszenia ..... 87

Włączenie i wyłączenie 87

Praca przy użyciu kosiarki do trawy .. 88

Czyszczenie/ konserwacja/ przechowywanie....88

Ogólne czyszczenie i prace konserwacyjne 88

Wymiana noża 89

Przechowywanie 89

Utylizacja/ ochrona środowiska ..... 89

Dane techniczne 90

Gwarancja 90

Serwis naprawczy....91

Części zamienne/Akcesoria.... 91

Wykrywanie błędów 92

Tłumaczenie oryginalnej deklaracji zgodności WE....141

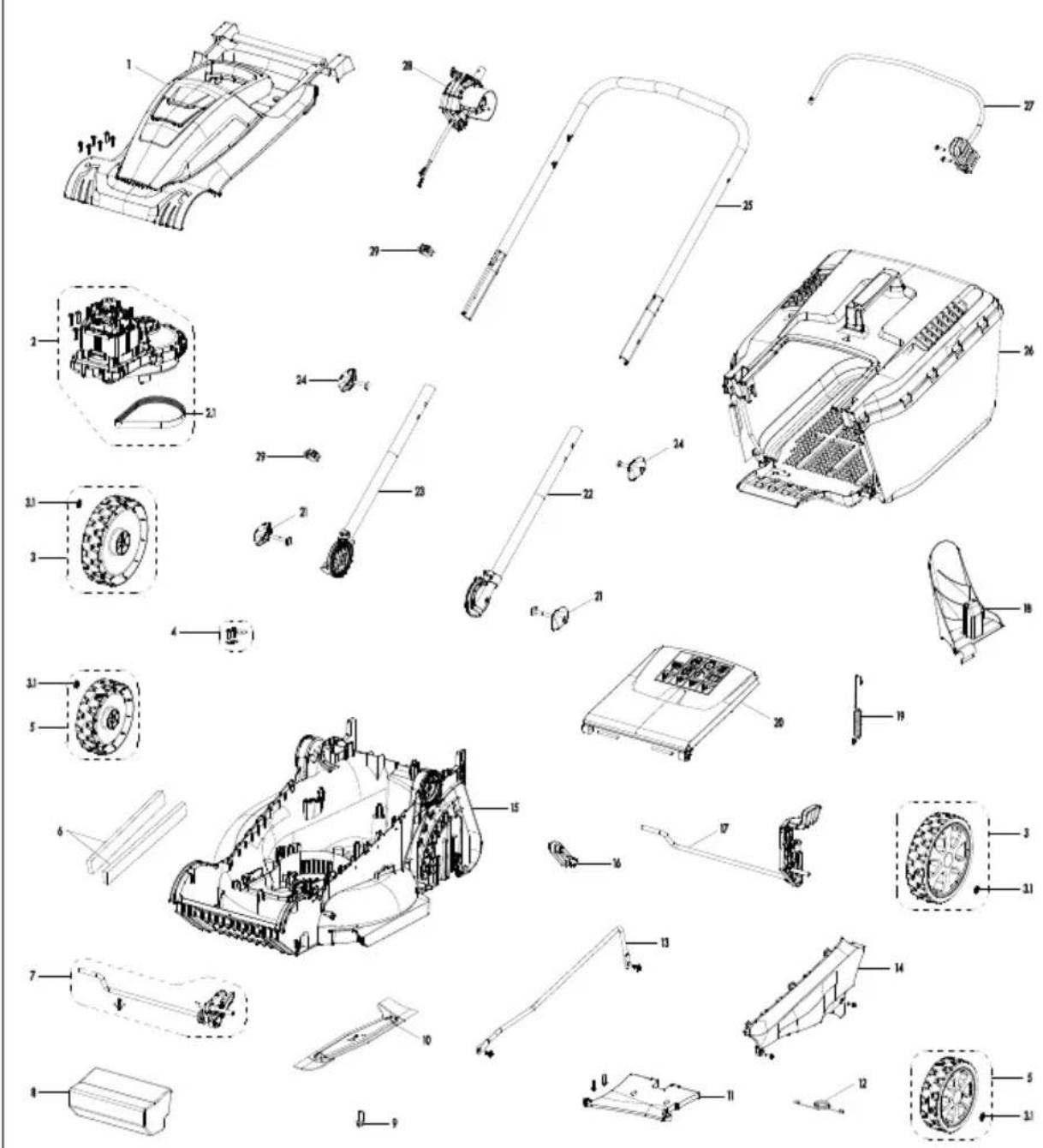

Rysunek samorozwijający .... 145

Service-Center 147

Zakres dostawy

Proszę ostrożnie wyciągnąć urządzenie z opakowania i sprawdzić, czy dostarczone zostały wszystkie poniższe części:

• Kosiarka do trawy z dolnym trzonkiem, uchwytem pałąkowym i kablem zasilającym
• Kosz na trawe
• Zestaw do mulczowania
• 2 uchwyty kabla
• Materiał do montażu uchwytu pałąko- wego
• Instrukcja obsługi

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Instrukcja obsługi jest częścią składową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie do koszenia trawy na powierzchniach zieleni w obszarze domowym.

To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

Każde inne zastosowanie, które nie zostało dozwolone w jednoznaczny sposób, może prowadzić do uszkodzeń urządzenia i stanowić poważne zagrożenie dla użytkownika.

Urządzenie jest przeznaczone wyłącznie do użytku przez osoby dorosłe. Dzieciom oraz osobom, które się nie zaznajomiły z niniejszą instrukcją, urządzenia nie wolno eksploatować. Eksploatacja urządzenia w deszczu i wilgotnym otoczeniu jest zabroniona.

Producent nie ponosi odpowiedzialności cywilnej za szkody, które są powodowane ze względu na użycie niezgodne z przeznaczeniem i nieprawidłową obsługę

Wskazówki bezpieczeństwa

W niniejszym punkcie opisano podstawowe zasady bezpieczeństwa, jakie należy stosować podczas pracy z kosiarką elektryczną.

Symbole na urządzeniu

Uwaga!

Proszę uważnie przeczytać niniejszą instrukcję obsługi.

Proszę nie narażać urządzenia na działanie wilgoci. Proszę nie pracować w deszczu i nie ścinać mokrej trawy.

Niebezpieczeństwo urazów ze względu na wyrzucane części.

Trzymać z daleka od tej kosiarki osoby stojące w pobliżu.

Uwaga! Wybieg noża tnącego.

Ostrożnie - ostre noże! Trzymać z daleka ręce i nogi. Niebezpieczeństwo doznania obrażeń ciała! ed wykonaniem prac nastawczych i czyszczenia, lub gdy kabel sieciowy się popłatał, albo jest uszkodzony, wyłączyć silnik i wyciągnąć wtyczkę sieciową.

Noś okulary ochronne i na- uszniki ochronne.

Niebezpieczeństwo ze względu uszkodzony kabel.

Kabel sieciowy trzymać z daleka od urządzenia i noża tnącego!

Poziom ochrony II

Informacje odnośnie poziomu mocy akustycznej L_WA in dB

Urządzeń elektrycznych nie należy wyrzucać wraz z odpadami i śmieciami z gospodarstw domowych

PL

Niebezpieczeństwo!

ręce i nogi w bezpiecznej dległości

Piktogramy na uchwycie:

Włączanie urządzenia

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wy- krzyknika objaśnienie naka- zu) z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wska- zówkami ułatwiającymi po- stugiwanie się urządzeniem.

Ogólne wskazówki bezpieczeństwa

Ważne! Przeczytać do- kładnie instrukcję obsługi. Przechowywać instrukcję, aby móc do niej zajrzeć w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, proszę koniecznie przeczytać i przestrzegać następujących wskazówek bezpieczeństwa ię dobrze zaznajomić ze wszystkimi częściami obsługi.

Przygotowanie:

- Przeczytaj uważnie instrukcję użytkowania. Zapoznaj się z elementami nastawczymi i zasadami prawidłowego użytkowania maszyny.

- To urządzenie może być używane przez osoby o obniżonej sprawności fizycznej, sensorycznej czy umysłowej lub o niedostatecznym doświadczeniu i wiedzy tylko wówczas, jeśli osoby te znajdują się pod nadzorem lub jeśli zostały pouczone o zasadach bezpiecznego użycia urządzenia i zrozumiały wynikające stąd niebezpieczeństwa. Dzieciom nie wolno bawić się urządzeniem. Czyszczenia i prac konserwacyjnych nie wolno powierzać dzieciom.

- Proszę nigdy nie pozwalać dzieciom i innym osobom, które nie znają niniejszej instrukcji obsługi, eksploatować tego urządzenia. Lokalne postanowienia mogą ustalać minimalny wiek osób obsługujących urządzenie.

• Proszę nigdy nie stosować urządzenia w czasie, w którym w pobliżu są osoby, a szczególnie dzieci, oraz zwierzęta domowe.
• Osoba obsługująca lub użytkownik są odpowiedzialni za wypadki i urazy innych osób oraz ich mienia.
• Proszę sprawdzić teren, w którym eksploatowane jest urządzenie, i usunąć kamienie, kije, druty oraz inne ciała obce, które mogą zostać uchwycone i wyrzucone.
• Proszę zawsze nosić odpowiednią odzień roboczą i stabilne obuwie z przeciwpoślizgową podeszwą oraz wytrzymałe, długie spodnie. Urządzenia nie należy używać, gdy chodzią Państwo boso lub noszą niezapinane sandały.

Unikać noszenia luźnej odzieży, odzieży ze zwisającymi sznurami czy paskami.

• Przed użyciem należy zawsze sprawdzić wzrokowo, czy noże, śruby mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Zużyte lub uszkodzone noże i śruby mocujące można wymieniać tylko w zestawach, aby uniknąć stanu niewyważenia. Zużyte lub uszkodzone tabliczki informacyjne należy wymieniać.

• Nigdy nie używaj kosiarki z uszkodzonymi osłonami lub kratkami ochronnymi, lub bez zamontowanych elementów ochronnych, np. osłon blaszanych i / lub urządzeń do zbierania trawy.

• Proszę używać wyłącznie części zamiennych i części wyposażenia, które zostały dostarczone i są zalecane przez producenta. Użycie obcych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

• Przed użyciem należy zawsze sprawdzić przewód zasilający oraz przedłużacz pod kątem widocznych oznak uszkodzenia lub zużycia. W przypadku uszkodzenia przewodu podczas pracy należy go natychmiast odłączyć od sieci. Nie dotykać przewodu przed jego odłączeniem. Nie używać urządzenia z uszkodzonym lub zużytym kablem.

Praca przy użyciu urządzenia

Proszę w trakcie pracy nie przystawiać nóg i rąk w pobliżu obracających się części lub pod te części. Istnieje niebezpieczeństwo doznania obrażeń!

Przestrzegać przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.

• Proszę wyłączyć silnik zgodnie z instrukcją i jedynie w przypadku, gdy Państwa nogi stoją się w bezpiecznej odległości od narzędzi tnących.
• Proszę nie stosować urządzenia w deszczu, w złych warunkach atmosferycznych, w wilgotnym otoczeniu lub na mokrej trawy. Pracę należy

PL

wykonywać przy dziennym świetle lub przy dobrym oświetleniu.

- Pracy przy użyciu urządzenia nie należy wykonywać w przypadku zmęczenia lub braku koncentracji, lub po spożyciu alkoholu wzgl. tabletek. Należy zawsze w odpowiednim czasie robić przerwę. Do pracy należy podchodzić z rozsądkiem.

- W trakcie pracy proszę zwrócić uwagę na stabilną pozycję, a szczególnie na pochyłościach. Pracę należy zawsze wykonywać w poprzek pochyłości, nigdy do góry lub w dół. Proszę zachować szczególną ostrożność, gdy zmieniają Państwo na pochyłości kierunek jazdy. Pracy nie należy wykonywać na zbyt dużych pochyłościach.

- Urządzenie prowadzić wyłącznie w tempie kroku pieszego. Proszę zachować szczególną ostrożność, gdy odwracają Państwo urządzenie, przyciągają je do siebie, lub też, gdy poruszają się Państwo do tyłu.

- Proszę ostrożnie włączyć urządzenie zgodnie z instrukcjami z niniejszej instrukcji obsługi. Proszę zwrócić uwagę na odpowiednią odległość nóg do obracających się noży.

- Nie przechylac urządzenia w trakcie uruchomienia z wyjątkiem, gdy jest to konieczne w trakcie rozruchu w wysokiej trawie. W tym przypadku pro-sze przechylić urządzenie poprzez naciśnięcie pałąka chwy-towego tak, aby przednie koła urządzenia zostały lekko pod-

niesione. Proszę przed ponownym odstawieniem urządzenia na podłożu zawsze sprawdzać, czy obydwie ręce znajdują się pozycji roboczej.

• W górę można unosić jedynie stronę przeciwną do użytkownika.
• Nigdy nie należy wykonywać pracy bez worka do zbierania skoszonej trawy lub osłony odbojowej. Proszę zawsze trzymać się z dale od otworu wylotowego.
• Nie uruchamiać silnika stojąc przed otworem wylotowym.

!

Uwaga, niebezpieczeństwo! Nóż obraca się jeszcze przez pewien czas. Istnieje niebezpieczeństwo obrażeń.

• Urządzenia nie wolno podnosić lub transportować w czasie, w którym silnik pracuje. Urządzenie należy wyłączać, gdy jest koniecznie jego przewrócenie w celu wykonania transportu, przekroczenia powierzchni innych niż trawa, lub w przypadku, gdy urządzenie jest umieszczane lub odbierane z powierzchni przeznaczonych do koszenia.
• Otwór wylotowy trawy musi być stale czysty i wolny. Ścięty materiał należy usuwać jedynie przy zatrzymanym urządzeniu.
• Nigdy nie zostawiać urządzenia w miejscu pracy bez nadzoru.
• Nie należy pracować przy użyciu urządzenia, które jest uszkodzone, niekompletne,

lub które zostało przebudowane bez zgody producenta. Nigdy nie używać urządzenia z uszkodzonymi urządzeniami zabezpieczającymi lub osłonami, lub też w przypadku braku urządzeń zabezpieczających, takich jak urządzeń odchylających i/lub urządzeń do zbierania skoszonej trawy.

- Nie przeciązać urządzenia. Należy pracować tylko w podanym przedziale mocy, nie należy zmieniać ustawień regulatora przy silniku. Do cięższych pracy nie stosować maszyn o niższej mocy. Proszę nie stosować urządzenia do celów, do których nie jest ono przeznaczone.

- Nie eksploatować urządzenia w pobliżu palnych cieczy i gazów. W przypadku nieprzestrzegania tych zaleceń istnieje niebezpieczeństwo pożaru lub wybuchu.

- Nigdy nie podnosić lub odnosić urządzenia w przypadku pracującego silnika.

- Wyłączyć urządzenie, wyciągnąć wtyczkę z gniazdka i upewnić się, że wszystkie ruchome części są zatrzymane:

• zawsze, gdy oddalają się Państwo od maszyny,
• przed usunięciem blokad lub udrożnieniem kanału wyrzu-towego,
• jeżeli urządzenie nie jest używane,
• przed sprawdzeniem, czyszczeniem i pracy przy użyciu urządzenia,

- jeżeli kabel sieciowy jest uszkodzony lub popłątany, - jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się nienormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub je ewentualnie naprawić.

• Proszę w żadnym wypadku nie umieszczać rąk i nóg w pobliżu obracających się części lub pod nimi. W przypadku koszenia przy użyciu sierpowatych noży nie wolno się nigdy ustawiać przed otworem wyrzutowym trawy.
• Jeśli kosiarka zacznie generować nietypowe intensywne wibracje, wymagana jest natychmiastowa kontrola urządzenia.

- należy zdiagnozować uszkodzenia;

- należy przeprowadzać wymagane naprawy uszkodzonych części;

- upewnić się, że wszystkie nakrętki, sworznie i śruby są prawidłowo dokręcone.

Konserwacja i przechowywanie:

• Podczas konserwacji noży należy pamiętać o tym, że noże mogą się poruszyć nawet przy odłączonym źródłe napięcia.
• Proszę zadbać o to, aby wszystkie nakrętki, trzpienie i śruby były dobrze dokręcone, i aby urządzenie było w bezpiecznym stanie eksploatacyjnym.
• Przejrzeć kosiarkę pod kątem ewentualnych uszkodzeń.

PL

• Naprawić uszkodzone części.
• Nie należy podejmować prób naprawiania urządzenia we własnym zakresie, chyba, że posiadają Państwo w tym zakresie wykształcenie zawodowe. Wszystkie prace, które nie są podane w niniejsze instrukcji, mogą być wykonywane wyłącznie przez upoważnione przez nas placówki serwisowe.
• Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzieci.
• Z urządzeniem należy obchodzić się z należytą troską. Narzędzia należy utrzymywać tak, aby były ostre i czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Proszę przestrzegać instrukcji (przepisów) konserwacyjnych.
• Proszę nosić rękawice, gdy zmieniają Państwo urządzenie tnące.
• Należy regularnie sprawdzać urządzenie do zbierania trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy wymieniać. Proszę w trakcie ustawiania noży zachować szczególnie ostrożność, aby Państwa palce nie zostały zakleszczone pomiędzy obracającymi się nożami i nieruchomo-mymi częściami maszyny.
• Proszę sprawdzać, czy są używane zapasowe narzędzia tnące, które są dopuszczone przez producenta.
• Należy przeprowadzać regularną kontrolę urządzenia

do zbierania trawy pod kątem zużycia lub utraty funkcjonalności.

• Przed odstawieniem maszy-ny należy odczekać do czasu schłodzenia silnika.
• Ze względów bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów.
• W przypadku urządzeń z wie- loma narzędziami tnącymi za- chować ostrożność, gdyż ruch jednego noża może prowadzić do rotacji pozostałych noży.

Bezpieczeństwo elektryczne:

• Proszę zwrócić uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• W miarę możliwości urządzenie należy podłączać jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30 mA.
• Proszę uniknąć kontaktu ciała z uziemionymi częściami (z płotami metalowymi, słupkami metalowymi).
• Należy stosować wyłącznie dopuszczone kable sieciowe typu konstrukcji H05VV-F których długość wynosi maksymalnie 75 m, i które są przeznaczone do stosowania na zewnątrz. Przekrój poprzeczny przewodu plecionego kabla sieciowego musi wynosić przynajmniej 2x 0,75 mm². Przed użyciem należy zawsze całkowicie rozwinąć

bęben kablowy. Proszę spraw- dzać kabel pod kątem uszkodzeń.

- W celu zamocowania kabla sieciowego proszę zastosować przewidziane w tym celu za-wieszenie do kabla.

- Kabel sieciowy należy utrzymywać z daleka od narzędzia tnącego. Noże tnące mogą uszkodzić kabel sieciowy i prowadzić do dotknięcia części przewodzących napięcie. Osoba obstugująca powinna prowadzić kabel sieciowy zasadniczo za sobą.

- Proszę nie używać kabla sieciowego do wyciągania wtyczki z gniazda sieciowego. Kabel należy chronić przed wysoką temperaturą, olejem i ostrymi krawędziami.

- Jeżeli przewód łączący jest uszkodzony, urządzenie należy wyłączyć i wtyczkę sieciową wyciągnąć z gniazdka wtyko-wego. Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać wymieniony na specjalny kabel zasilający, dostępny u producenta lub w jego serwisie.

- Proszę nie podłączać uszkodzonego kabla sieciowego do sieci elektrycznej. Uszkodzonego kabla sieciowego nie wolno dotykać, gdy jest on podłączony do sieci elektrycznej. Uszkodzony kabel sieciowy może prowadzić do dotknięcia części przewodzących napięcie elektryczne.

Opis ogólny

Opis działania

Elektryczna kosiarka do trawy posiada nóż obracający się równolegle do płaszczyzny koszenia. Jest ona wyposażona w silnik elektryczny dużej mocy, wytrzymała obudowę z tworzywa sztucznego, wyłącznik bezpieczeństwa, zderzak oraz kosz na skoszoną trawę ze wskaźnikiem poziomu. Dodatkowo urządzenie można przestawiać na 6 różnych wysokości i jest ono wyposażone w lekkobieżne kółka.

Sposób działania części obsługi proszę zaczerpnąć z poniższych opisów.

llustracje sposobu obsługi i konserwacji znajdziesz na stronie 2 - 3

Przegład

1 Dźwignię startową

2 Uchwyt pałąkowy
3 2 nakrętki motylkowe do mocowania rączki prowadzenia
4 Dolny trzonek
5 Osłona odbojowa
6 2 nakrętki motylkowe do mocowania tryonkw
7 Worek do zbierania skoszonej trawy
8 Dźwignia do ustawiania wysokości koszenia
9 Obudowa kosiarki do trawy
10 2 uchwyty do przenoszenia
11 Kabel urządzenia
12 2 Uchwyt kabla
13 Obudowa przełącznika
14 Gniazdko urządzenia
15 Przycisk odryglowujący
16 Zaczep zabezpieczający kabel przed rozciąganiem

PL

17 Zestaw do mulczowania
18 Blokada zabezpieczająca

7a Wskaźnik poziomu napełnienia 19 Zawieszenie kosza na trawę

20 Nóż 21 Śruba mocująca nóż

Montaž

Przed wszelkimi pracami na urządzeniu należy wyciągać wtyczkę sieciową.

D Montaż kosza na trawę

1. Wetknąć uchwyt do przenoszenia kosza na trawę (7c) na górną stronę kosza na trawę (7a).
2. Połączyć górną i dolną część kosza na trawę (7a+7b).

Obstuga

Uwaga: Nie używaj urządzenia bez prawidłowo założonego, kompletnego zderzaka albo kosza na trawę. Niebezpieczeństwo zranienia!

Montaż trzonka

B

Montaž

1. Rozlóż dolny trzonek ra i ustaw go pod żądanym leniem.

Możliwe są 3 pozycje ≡

1. Zamocować dolny trzonek za pomocą wstępnie zamontowanych nakrętek motylkowych (6).

Zawieszenie/ zdjęcie worka do zbierania/trawy

nachy- Podnieś zderzak (5).

1. Zawieś kosz na trawę (7) w przewidzianym do tego celu zaczepie (19) na tylnej części urządzenia

2. Ustaw zderzak (5) na koszu na trawę (7), utrzymuje on kosz w odpowiednim położeniu.

C

Montaż paląka

1. Zamocować rączkę prowadzenia (2) za pomocą dołączonych śrub i nakrętek motylkowych (3)

z prawej i lewej strony dolnego trzonka (4).

Możliwe są dwie pozycje.

1. Mocowanie uchwytów wych:

Zaciśnij uchwyty trzonku i przymocuj nimi kabel zasilający (11).

Opróżnianie kosza na trawę patrz rozdział „Utylizacja i ochrona środowiska”.

Wskaźnik poziomu

Kosz na trawę (7) posiada z boku wskaźnik poziomu (7d). Aerodynamiczne sterowanie klapką dodatkowo ułatwia optymalne napełnianie worka.

Klapka otwarta: kosz na trawę (7) jest pusty

Klapka zamknięta: kosz na trawę (7) jest pełny

Zestaw do mulczowania

E

Zakładanie zestawu do mulczowania

1. Zdjąć kosz na trawę (7), jeśli jest założony.
2. Podnieść osłone (5).
3. Założyć zestaw do mulczowania (17), wciskając jednocześnie blokadę zabezpieczającą (18) na zestawie do mulczowania (17).
   Zestaw do mulczowania wska- kuje na swoje miejsce, wydając charakterystyczny dźwięk.

Demontaż zestawu mulczowania

1. Podnieść osłone (5).
2. Wcisnąć blokadę zabezpie- czającą (18) na zestawie do mulczowania (17), jednocześnie wyciągając zestaw do mulzco- wania (17).

Ustawienie wysokości koszenia

Wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo szkód osobowych.

F

Chwyć dźwignię (8) do ustawiania wysokości koszenia i przemieść ją przez zapadki w położenie żądanej wysokości koszenia.

Urządzenie posiada 6 ustawień wysokości koszenia:

25 - 75 mm

Prawidłowa wysokość koszenia wynosi w przypadku trawnika ozdobnego około 30-45 mm, a trawnika użytkowego około 40-65 mm.

W przypadku pierwszego koszenia w sezonie należy wybrać większą wysokość koszenia.

Włączenie i wyłączenie

1. Włóż wtyk kabla sieciowego do gniazda wtykowego urządzenia (14).

2. Uformuj z końca kabla sieciowe- go pętlę i zawieś ją w odciążeniu kabla (16).

3. Pddłącz urządzenie do gniazda sieciowego.

4. Przed załączeniem zwrócić uwagę, czy urządzenie nie dotyka żadnych przedmiotów.

5. W celu włączenia wciśnij przy- cisk zwalniający (15) na rękoje- ści i równocześnie przytrzymaj wciśnięta dźwignię startową (1). Zwolnij przycisk zwalniający (15).

6. W celu wyłączenia zwolnij dźwignię startową (1).

Po wyłączeniu urządzenia nóż obraca się jeszcze przez kilka sekund. Nie dotykać pracującego noża. Niebezpieczeństwo dla osób.

Praca przy użyciu kosiarki do trawy

Regularnie koszenie trawy pobudza trawę do silniejszego tworzenia liści, przyczynia się jednocześnie do obumierania chwa- stów. Dlatego też po każdym koszeniu trawy trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie obciążać.

Pierwsze koszenie należy wykonać mniej więcej na początku kwietnia, gdy wysokość trawy osiąga 70 - 80 mm. W głównym okresie wegetacyjnym trawę należy kosić przynajmniej raz w tygodniu.

Oba uchwyty do przenoszenia (10) ułatwiają transportowanie urządzenia

• Koszenie należy rozpoczynać w pobliżu gniazda wtykowego i poruszać się w kierunku od tego gniazda.
• Kabel przedłużający należy zawsze prowadzić za sobą i po zawróceniu należy go umieszczać po skoszonej stronie.
• Proszę prowadzić urządzenie w tempie kroku pieszego po w miarę możliwości prostych pasach. W celu przeprowadzenia koszenia bez luk, pasy powinny zawsze zachodzić na siebie na szerokości paru centymetrów.
• Głębokość koszenia należy ustawić tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść do uszkodzenia silnika.
• Pracę na pochyłościach należy wykonywać zawsze poprzecznie do stoku. Proszę zachować szczególnie ostrożność w trakcie cofania się i ciągnięcia urządzenia.
• Po każdym użyciu proszę wyczyścić urządzenie w sposób opisany w roz-

dziale „Czyszczenie, konserwacja, przechowywanie“).

Po pracy i w celu przetransportowania urządzenia należy go wyłączyć, wyciągnąć wtyczkę sieciową i poczekać, aż nóż zatrzyma się. Istnieje niebezpieczeństwo doznania szkód osobowych.

Czyszczenie/ konserwacja/ przechowywanie

Proszę zlecać wykonanie prac, które nie są opisane w niniejszej instrukcji, przez upoważnioną przez nas placówkę serwisową. Proszę stosować wyłącznie oryginalne części zamienne.

W trakcie manipulowania nożem należy nosić rękawice.

Proszę przed wykonaniem prac konserwacyjnych i czyszczenia wyłączyć urządzenie, wyciągnąć wtyczkę sieciową i poczekać, aż noż zatrzyma się. Istnieje niebezpieczeństwo doznania szkód osobowych.

Ogólne czyszczenie i prace konserwacyjne

Nie spryskiwać kosiarki do trawy wodą.

- Urządzenie należy stale utrzymywać w czystości. Do czyszczenia stosować szczotkę lub szmatkę, jednakże nie należy używać żadnych środków do czyszczenia lub rozpuszczalników.

• Po koszeniu przylegające resztki roślin należy usuwać z kółek, otworów wentylacyjnych, otworu wyrzutowego i komory noża kawałkiem drewna lub plastiku. W tym celu nie stosować twardych i spiczastych narzędzi, gdyż mogą one uszkodzić urządzenie.
• Kółka należy od czasu do czasu oliwić.
• Przed każdym użyciem kosiarkę do trawy należy sprawdzać pod kątem widocznych usterek, takich jak nie przytwierdzone lub uszkodzone części. Proszę sprawdzić, czy nakrętki, trzpienie i śruby są dobrze przymocowane.
• Proszę sprawdzić osłony i urządzenia ochronne pod kątem uszkodzeń i stabilności przymocowania. W razie konieczności należy je wymienić.

Wymiana noża

Jeżeli nóż jest tępy, to jego ostrzenie może wykonać warsztat specjalistyczny. Jeżeli nóż jest uszkodzony lub wykazuje niewyważenie, to należy go wymienić (patrz rozdział „Części zamienne“).

1. Proszę obrócić urządzenie.

2. Używać odpornych rękawic ochronnych i przytrzymać noż (20). Odkręcić śrubę noża w kierunku odwrotnym do ruchu zegara (21) za pomocą klucza płaskiego z wrzeciona silnika.

3. Zamontować nowy nóż w od- wrotnej kolejności. Zwrócić uwa- gę na to, aby nóż był ustawiony w prawidłowej pozycji i aby śru- ba była dobrze dokręcona.

Przechowywanie

Aby urządzenie nie zajmowało dużo miejsca podczas przechowywania:

J 1. Odkręcić dolne nakrętki motylkowe (6).

1. Rozłożyć dolny trzonek (4) na obudowę urządzenia (9). Należy uważać, aby nie przytrzasnąć kabla.
2. Dokręcić ręcznie nakrętkę motylkową (6).

3. Ustawić urządzenie pionowo (funkcja Stow).

4. Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzieci.

5. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekać, aż silnik ostygnie.
6. Nie zapakowywać urządzenia w worki nylonowe, gdyż może się wytwarzać wilgoć.

Odpowiedzialności cywilnej nie ponosimy za szkody wywołane przez nasze urządzenia, jeżeli zostaną wywołane z powodu nieprawidłowo wykonanej naprawy lub zastosowania nieoryginalnych części zamiennych wzgl. zastosowania urządzenia niezgodnego z przeznaczeniem.

Utylizacja/ ochrona środowiska

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

PL

• Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego.
• Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.
• Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Dane techniczne

Elektryczna kosiarka do trawy

DG-ELM 1537

Moc pobierana przez silnik...... 1500 W

Napięcie sieciowe.....220-240 V\~, 50 Hz

Klasa ochrony....II □

Rodzaj ochrony.....IPX4

Prędkość obrotowa biegu

jałowego 3450 min ^-1

Okrąg cięcia....37 cm

Wysokość koszenia ..... 25-75 mm

Cieżar......ca. 15 kg

Pojemność kosza do zbierania trawy....35 l

Poziom ciśnienia akustycznego

(L_pA) 88 dB(A), K_pA = 3 dB

Poziom mocy ciśnienia

akustycznego ( L_WA )

gwarantowany 96 dB(A)

zmierzony .....93,1 dB(A), K_WA = 2,05 dB

Wibracje (a _h )......≤2,5m/s ^2

Wartości akustyczne i prędkość wibracji zostały określone zgodnie zwymogami norm podanych w deklaracji producenta.

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań

urządzenia elektrycznego z innymi urządzeniami.

Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie:

Wartość emisji drgań może się różnić w czasie korzystania z urzą- dzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Istnieje konieczność określenia i zastosowania środków ochrony użytkownika, opartych na ocenie ekspozycji w rzeczywistych warunkach używania urządzenia (należy przy tym uwzględnić wszystkie części cyklu roboczego, na przykład okresy czasu, w których urządzenie elektryczne jest wyłączone bądź jest włączone, ale pracuje bez obciążenia).

Gwarancja

- Na niniejsze urządzenie udzielamy 24-miesiącznej gwarancji. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

- Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obsługę są wykluczone z zakresu gwarancji. Niektóre części konstrukcyjne ulegają normalnemu zużyciu i są wykluczone z zakresu gwarancji: Nóż, pasek klinowy, mimośród, filtr powietrza, filtr paliwa i świeca zapło-nowa.

- Warunkiem skorzystania z uprawnień gwarancyjnych jest ponadto przestrzeganie wskazówek dotyczących oczyszczania i konserwacji urządzenia.

- Szkody wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte przez dostarczenie zastępczego urządzenia bądź przez naprawę.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu i gwarancji nasze-mu Centrum Serwisowemu.

Serwis naprawczy

- Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu. Nasze Centrum Serwisowe chętnie sporządzi kosztorys naprawy.

Przyjmujemy tylko urządzenia, które zostały nam przysłane w odpowied-

nim opakowaniu z opłaceniem pełnego kosztu przesyłki.

- Uwaga: W przypadku reklamacji gwarancyjnej lub zlecenia naprawy użytkownik powinien dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego.

Przesyłki nadane bez uiszczenia wystarczającej opłaty pocztowej, w charakterze przesyłki o nietypowych wymiarach, ekspresem lub inną przesyłką specjalną nie będą przyjmowane.

- Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Części zamienne/Akcesoria

Części zamienne i akcesoria można zakupić na www.service-deltafox.de

W razie kolejnych pytań należy zwracać się do „Service-Center (patrz „Service- Center„).

Poz. Nazwa Nr art.

A 3 nakrętki motylkowe do górnego mocowania rączki prowadzenia 91105966
A 6 nakrętek motylkowych do dolnego mocowania trzonków 91105964
A 7 Kosz na trawę 91105967
A 2+13 Rączka prowadzenia z obudową przełącznika 91105968
A 17 Zestaw do mulczowania	91105963
I 20 Nóż	91105961
Zestaw kółek przednich	91105959
Zestaw kółek tylnych	91105960
Pasek klinowy	91105957

Wykrywanie błędów

Problem Możliwa	przyczyna Usuwanie błędów
Urządzenie nie uruchamia się	Zanik napięcia sieciowego	Sprawdzić gniazdo wtykowe, kabel, przewód, wtyczkę, ewentualnie zlecić naprawę fachowcowi-elektrykowi
	Dźwignia włączająca (1) lub przycisk odryglowujący (15) jest uszkodzony	Naprawa przez serwis
	Szczotki węglowe są zużyte
	Uszkodzony silnik
	Trawa jest za długa	Ustawić wyższą wysokość ko-szenia. Podnieść lekko przednie kółka poprzez naciśnięcie na pałąk uchwytowy
Silnik wyłącza się	Blokada przez obce ciało Usunąć obce ciała
Wynik koszenia nie jest zadawala-jący lub utrudnio-na praca silnika	Wysokość koszenia jest za mała	Ustawić mniejszą wysokość ko-szenia
	Noż jest (20) tępy	Zlecić naostrzenie noża lub go wymienić
	Komora noża jest zatkana Wyczyścić urządzenie
	Noż jest (20)) zamontowany w nieprawidłowy sposób	Zamontować noż w prawidłowy sposób
Noż nie obraca się	Noż jest (20) zablokowany przez trawę	Usunąć trawę
	Śruba noża jest (21) poluzo-wana	Dokręcić śrubę noża
Nienormalne od-głosy, stukanie lub wi-bracje	Śruba noża jest (21) poluzo-wana	Dokręcić śrubę noża
	Noż jest (20) uszkodzony	Wymienić noż

Obsah

Objem dodávky....94

Úvod....94

Účelpoužití 95

PL	Tłumaczenie oryginalnej deklaracji zgodności WE
Niniejszym oświadczamy, że konstrukcjaElektryczna kosiarka do trawytypu DG-ELM 1537Numer partiiB-48164spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2000/14/EC • 2014/30/EU • 2011/65/EU* • 2005/88/EC
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC: poziom mocy akustycznejgwarantowany: 96 dB(A)zmierzony: 93,1 dB(A)Zastosowana procedura oceny zgodności odpowiada załącznikowi VI/ 2000/14/ECPlacówka zgłoszenia: TÜV Süd Product Service GmbH,Ridlerstraße 65, 80339 München, NB 0036
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany14.01.2021	Christian FrankOsoba upoważniona do sporządzaniadokumentacji technicznej

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

Vista esplosa • Rysunek samorozwijający Výkres sestavení • Trimatis vaizdas Plano de explosión

DG-ELM 1537
