PRM1202 - Mikser Power Dynamics - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz miksera 2-strefowy
Marka	Power Dynamics
Model	PRM1202
Zasilanie sieciowe	220-240 VAC / 50 Hz (gniazdo z uziemieniem, bezpiecznik 10-16 A)
Zasilanie stałe	24 VDC (listwy zaciskowe do zastosowań mobilnych)
Moc wyjściowa	120 W (strefa 1 i strefa 2, nie określono na strefę)
Impedancja głośników	8 Ω lub 100 V (wybór na strefę)
Wejścia mikrofonowe	1 x XLR (kanał 1) + 2 x Jack 6,35 (kanały 2/3, wybór Mikrofon lub Linia)
Wejścia liniowe	2 x RCA (linia 3 i linia 4), 2 x Jack 6,35 (linia 1/2), 1 x USB, 1 x SD, BT
Wyjścia liniowe	2 x RCA (strefa 1 i strefa 2)
Wyjścia głośnikowe	Listwy zaciskowe strefa 1 i strefa 2 (COM, 8 Ω, 100 V)
Zasilanie fantomowe	+20 V (przez DIP na wejściu XLR mikrofonu 1)
Funkcja priorytetu mikrofonu	VOX (przełącznik DIP, mikrofon 1 priorytetowy)
Korekcja	Bas i sopran na strefę (strefa 1 i strefa 2)
Odtwarzacz multimedialny	USB, SD, MP3, BT (przełącznik Mode)
Łączność bezprzewodowa	Bluetooth (nazwa: PRM-AMPLIFIER, zasięg 10 m)
Wymiary (około)	Nie podano, szacowane 48 x 30 x 10 cm
Waga (około)	Nie podano, szacowana 8-10 kg
Temperatura pracy	5 °C do 35 °C (wewnątrz)
Konserwacja i czyszczenie	Używać suchej ściereczki, nie stosować chemikaliów
Okresowość konserwacji	Doładowanie akumulatora co 3 miesiące w przypadku braku użytkowania (jeśli model z baterią)
Bezpieczeństwo	Nie otwierać, nie narażać na wilgoć, odłączyć przed konserwacją
Pięści zamienne	Używać wyłącznie oryginalnych części (bezpiecznik tego samego typu i wartości)
Naprawialność	Zarezerwowana dla wykwalifikowanego technika

Często zadawane pytania - PRM1202 Power Dynamics

Jak podłączyć urządzenie Bluetooth do PRM1202?

Naciśnij przycisk MODE na przednim panelu, aby wybrać funkcję Bluetooth. Na swoim urządzeniu (telefon, tablet) włącz Bluetooth i wyszukaj PRM-AMPLIFIER. Wybierz je, aby nawiązać połączenie. Jeśli zostanie poproszony o kod, wpisz 0000. Maksymalny zasięg wynosi około 10 metrów bez przeszkód.

Czy mogę używać mikrofonów pojemnościowych z PRM1202?

Tak, kanał 1 (wejście XLR) posiada zasilanie fantomowe +20 V włączane za pomocą przełącznika DIP oznaczonego Phantom. Podłącz mikrofon pojemnościowy, ustaw przełącznik na ON, i upewnij się, że wzmacniacz jest wyłączony przed zmianą tego ustawienia, aby uniknąć szumów.

Jak skonfigurować priorytet mikrofonu (VOX)?

Na tylnym panelu, obok wejścia XLR mikrofonu 1, znajdują się 4 przełączniki DIP. Ostatni (oznaczony VOX) umożliwia włączenie priorytetu mikrofonu 1: gdy jest ustawiony na ON, dźwięk z mikrofonu 1 tymczasowo wycisza wszystkie inne sygnały audio. Użyj tej funkcji do ogłoszeń lub interwencji głosowych.

Jaka jest różnica między wyjściami 8 Ω a 100 V?

PRM1202 oferuje dwa typy wyjść na strefę: 8 Ω dla głośników niskoimpedancyjnych (klasyczne kolumny) i 100 V dla systemów liniowych (wiele głośników równolegle, typowe w nagłośnieniu stałym). Należy wybrać tylko jeden typ na strefę podczas instalacji, nie mogą być używane jednocześnie.

Jak podłączyć głośniki w linii 100 V?

Podłącz przewód + głośnika do zacisku 100V, a - do zacisku COM wybranej strefy. W przypadku wielu głośników połącz wszystkie zaciski + razem i wszystkie zaciski - razem (równolegle). Łączna moc głośników nie powinna przekraczać 90% mocy wzmacniacza (około 108 W dla strefy 120 W).

Czy mogę zasilać PRM1202 napięciem 24 V stałym?

Tak, PRM1202 posiada listwy zaciskowe wejścia DC z tyłu (oznaczone DC INPUT + i -). Można go podłączyć do źródła 24 VDC (bateria, zasilacz zewnętrzny) do użytku mobilnego (łódź, wesołe miasteczko). Upewnij się, że polaryzacja jest zachowana.

Jak używać odtwarzacza USB lub SD?

Włóż pendrive lub kartę SD do odpowiednich portów z przodu. Naciśnij MODE, aby wybrać źródło USB lub SD. Użyj przycisków Play/Pause, Previous, Next, Folder i Repeat do sterowania odtwarzaniem. Obsługiwane są pliki MP3.

Co zrobić w przypadku przepalonego bezpiecznika?

Najpierw odłącz urządzenie od sieci. Otwórz uchwyt bezpiecznika na tylnym panelu małym wkrętakiem, wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu i wartości (patrz etykieta). Włóż z powrotem uchwyt bezpiecznika. Jeśli problem nie ustąpi, skonsultuj się z technikiem.

Jak wyczyścić PRM1202?

Użyj suchej ściereczki do czyszczenia urządzenia. Nigdy nie używaj chemikaliów, aerozoli ani płynów, ponieważ mogą uszkodzić powłokę lub spowodować zwarcie.

Czy mogę samodzielnie naprawić wzmacniacz?

Nie, wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalifikowanego technika. Otwarcie obudowy naraża na niebezpieczne napięcia. Wszelkie nieautoryzowane modyfikacje lub naprawy unieważniają gwarancję.

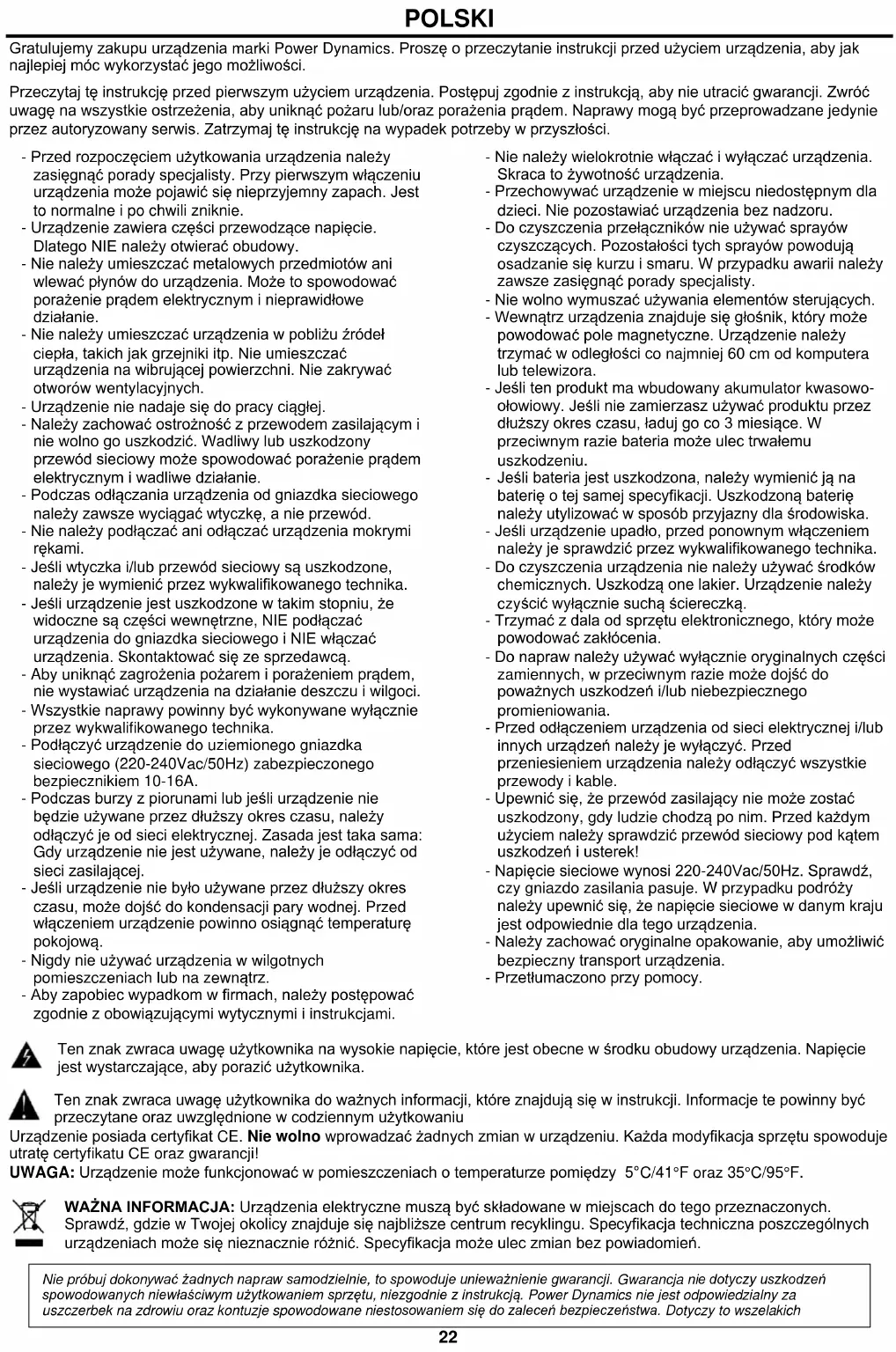

INSTRUKCJA OBSŁUGI PRM1202 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

- Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.

- Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.

- Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.

- Nie należy umieszczac ć urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.

- Urządzenie nie nadaje się do pracy ciągłej.

- Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.

- Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.

- Nie należy podłączać ani odłączać urządzenia mokrymi rękami.

- Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.

- Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.

- Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.

- Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.

- Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.

- Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.

- Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

- Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

- Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

- Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

- Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.

- Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.

- Nie wolno wymuszać używania elementów sterujących.

- Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.

- Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.

- Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.

- Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.

- Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.

- Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.

- Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.

- Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.

- Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!

- Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.

- Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

- Przetlumaczono przy pomocy.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

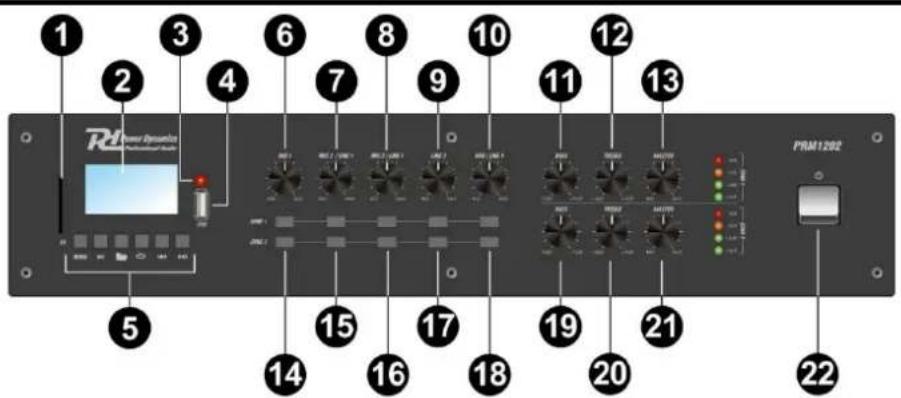

PRZEDNI PANEL

1. Gniazdo karty SD
2. Wyświetlacz odtwarzacza multimedialnego
3. Czujnik zdalnego sterowania
4. Port USB
5. Przyciski odtwarzacza multimedialnego:

Mode - Naciśnij, aby zmienić tryb między odtwarzaniem SD, USB, MP3 i BT.

Play / pause - Naciśnij ten przycisk, aby rozpocząć lub wstrzymać odtwarzanie.

Folder - Naciśnij ten przycisk, aby przejść do wyboru FOLDERU.

Repeat - Naciśnij przycisk powtarzania raz, aby ciągle powtarzać WSZYSTKIE utwory, naciśnij powtarzaj jeszcze raz, aby powtórzyć tylko bieżący utwór.

Previous - Naciśnij ten przycisk, aby przejść do poprzedniego utworu. Naciśnij i przytrzymaj, aby skanować wstecz w obrębie utworów.

Next - Naciśnij ten przycisk, aby przejść do następnego utworu. Naciśnij i przytrzymaj, aby skanować do przodu w obrebie utworów.

1. Kontrola poziomu mikrofonu 1
2. Kontrola poziomu mikrofonu 2 lub linii 1
3. Kontrola poziomu mikrofonu 3 lub linii 2
4. Kontrola poziomu linii 3
5. Kontrola poziomu USB lub Line 4
6. Kontrola basów w strefie 1
7. Kontrola wysokich tonów w strefie 1
8. Regulacja głośności głównej strefy 1
9. Przycisk przypisania strefy mikrofonu 1
10. Przycisk przypisania strefy mikrofonu 2 lub linii 1 1
11. Przycisk przypisania strefy mikrofonu 3 lub linii 2
12. Przycisk przypisania linii 3 linii
13. Przycisk przypisania strefy USB lub linii 4
14. Kontrola basów w strefie 2
15. Kontrola wysokich tonów strefy 2
16. Regulacja głośności głównej strefy 2
17. Włącznik/wyłącznik zasilania

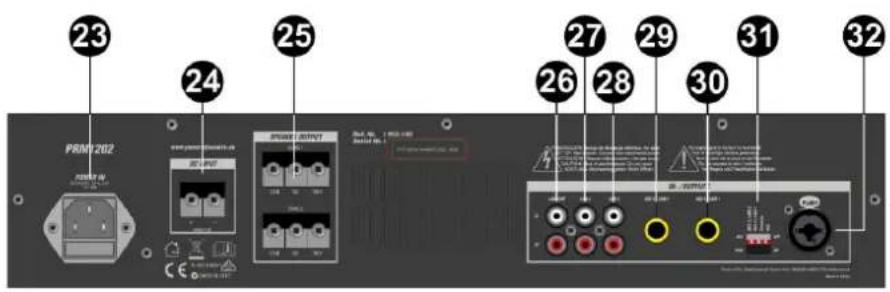

1. Gniazdo zasilania sieciowego IEC
2. Zaciski zasilania 24 V DC
3. Zaciski wyjściowe głośników Strefa 1 i Strefa 2
4. Wyjście linii Strefa 1 i Strefa 2
5. Wejście liniowe 4 (2x RCA)
6. Wejście liniowe 3 (2x RCA)
7. Wejście mikrofonu 3 lub Line 2 6,3 mm
8. Wejście mikrofonu 2 lub Line 1 6,3 mm
9. Przełącznik DIP
10. Mikrofon 1 wejście XLR

PRZEŁĄCZNIKI

Obok wejścia mikrofonowego XLR dla kanału 1 znajduje się zestaw 4 przełączników DIP (31). Prawy przełącznik jest oznaczony „VOX”, co nadaje priorytet dla mikrofonu 1. Gdy ta funkcja jest włączona, każdy dźwięk z mikrofonu 1 chwilowo wycisza inne wejścia.

Kolejny przełącznik DIP umożliwia zasilanie phantom +20V na wejściu Mic.1 XLR. Niektóre mikrofony pojemnościowe wymagają do działania tego zasilania fantomowego.

Pozostałe 2 przełączniki DIP służą do ustawiania kanałów na poziomie mikrofonowym lub liniowym.

UWAGA!: Pamiętaj, aby dokonać tych ustawień przełączników DIP, gdy wzmacniacz jest wyłączony. Dokonywanie jakichkolwiek zmian, gdy wzmacniacz jest włączony, może spowodować głośne huki w systemie, które mogą uszkodzić głośniki.

WYJŚCIA GŁOŚNIKOWE

PRM1202 posiada oddzielne wyjście głośnikowe dla każdej strefy (25) podłączone za pomocą pojedynczego bloku zacisków.

Każde wyjście strefy może być używane do zasilania głośników liniowych 100 V lub głośników 8 Ω. Te konfiguracje nie mogą być używane razem, dlatego ważne jest, aby zdecydować, które będą używane na początku.

WEJŚCIE DC

PRM1202 może być zasilany napięciem 24Vdc do zastosowań mobilnych (łodzie, tereny targowe itp.) W przypadku tego typu aplikacji należy podłączyć źródło zasilania 24 V DC do zacisków wejściowych DC na panelu tylnym (24).

ŁĄCZENIE Z BT

1. Włącz funkcję BT na swoim urządzeniu (telefon komórkowy, tablet itp.), z którego chcesz odtwarzać muzykę. Zobacz instrukcję obsługi tego urządzenia.
2. Naciśnij przycisk „BT” i aktywuj funkcję BT.
3. Wybierz "PRM-AMPLIFIER" 3. na urządzeniu BT i wykonaj połączenie BTBT

Jeśli wymagane jest haśło, możesz wpisać „0000”.

Uwaga: odległość BT wynosi około. 10 metrów bez bariery.

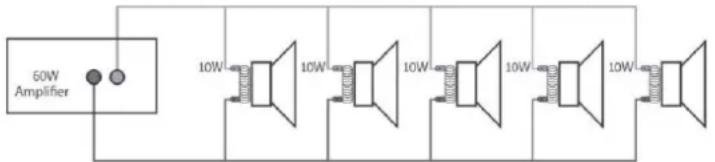

W przypadku systemów liniowych 100 V, podłącz wzmacniacz do pierwszego głośnika w systemie za pomocą podwójnie izolowanego przewodu głośnikowego, który ma odpowiedni prąd znamionowy, aby obsłużyć całkowitą moc wzmacniacza.

Połącz zacisk wyjściowy „100V” z dodatnim (+) złączem głośnika, a wyjście „COM” z ujemnym (-) złączem głośnika. Podłącz kolejne głośniki równolegle do pierwszego głośnika, ze wszystkimi zaciskami dodatnimi i połączonymi razem oraz wszystkimi zaciskami ujemnymi połączonymi razem, jak pokazano poniżej.

System głośników liniowych 100 V może składać się z wielu połączonych ze sobą głośników. Czynnikiem decydującym o tym, ile głośników można wykorzystać w jednym wzmacniaczu, jest moc znamionowa. W większości przypadków zaleca się podłączenie tylu głośników, ile potrzeba, o łącznej mocy nie większej niż 90% znamionowej mocy wyjściowej wzmacniacza. Zaciski głośnika 100 V są podłączone do transformatora, a w niektórych przypadkach transformator ten może być „odczepiany” dla różnych mocy znamionowych. Te taśmy mogą być używane do regulacji mocy (i głośności wyjściowej) każdego głośnika w systemie, aby pomóc osiągnąć idealną całkowitą moc systemu dla wzmacniacza.

SYSTEMY O NISKIEJ IMPEDANCJI

Alternatywnie, każde wyjście strefy PRM1202 może zasilać głośnik o niskiej impedancji. W każdej strefie istnieje opcja wyjścia głośnikowego 8 Ω w celu określenia minimalnej impedancji.

Przy wyborze głośników o niskiej impedancji istotne jest, aby wybrać właściwy zacisk wyjściowy.

W przypadku głośnika 8Ω podłącz przewód dodatni (+) do zacisku „8Ω”, a przewód ujemny (-) do „COM”

Uwaga: Niższa impedancja może spowodować nieodwracalne uszkodzenie wzmacniacza.

Podłączone głośniki muszą również mieć wystarczającą moc, aby zaakceptować wyjście strefy.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, wymień go na bezpiecznik tego samego typu i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

Procedure:

Krok 1: Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą odpowiedniego śrubokręta.

Krok 2: Wyjmij stary bezpiecznik z uchwytu bezpiecznika.

Krok 3: Zainstaluj nowy bezpiecznik w uchwycie bezpiecznika.

Krok 4: Wymień uchwyt bezpiecznika w obudowie.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

Playback options : BT streaming, SD, USB

Output power: RMS : 240W

Impedance : 100V, 4 Ohm, 8 Ohm

Frequency response : 100Hz - 24.000Hz

Power supply : 220-240VAC 50Hz
