MANUAL DE USUARIO PRM1202 Power Dynamics

Um ein 100-V-System zu erstellen, verbinden die Verstärker an den ersten Lautsprechern im System doppelt isolierte Lautsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten. Verbinden Sie den „100 V“ Ausgangsanschluß mit dem positiven (+) Anschluß des Lautsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie alle anderen Lautsprechers an den ersten Lautsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unten gezeigt. Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor für wie viele Lautsprecher können auf einem einzigen Verstärker verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so viele Lautsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Verstärkers zu verbinden. Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformator verbunden und in einigen Fällen kann dieser Transformator für unterschiedliche Kräfte eingestellt werden. Durch Einstellen der Lautsprecher so die Leistung in Watt (und Ausgangsvolumen) jeden Lautsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Verstärker zu erzielen. NIEDERIMPEDANZ-SYSTEME Alternativ kann jeder Zonenausgang des PRM1202 einen niederohmigen Lautsprecher versorgen. Es gibt für jede Zone eine Option für einen 8Ω Lautsprecherausgang, um die Mindestimpedanz zu bestimmen. Wenn Sie sich für Lautsprecher mit niedriger Impedanz entscheiden, ist es wichtig, den richtigen Ausgangsanschluss zu wählen. Für einen 8Ω Lautsprecher schließen Sie den positiven (+) Draht an den Anschluss "8Ω" und den negativen (-) Draht an "COM" an. Hinweis: Eine niedrigere Impedanz kann zu irreparablen Schäden am Verstärker führen. Der (die) angeschlossene(n) Lautsprecher muss (müssen) auch genügend Leistung haben, um den Zonenausgang zu akzeptieren. SICHERUNGSWECHSEL Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen). Vorgehensweise: Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher. Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.14 ESPAÑOL Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones. Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo. - Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa. - No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento. - No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación. - Este aparato no está preparado para un uso continuado. - Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento. - Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable. - No enchufe o desenchufe el aparato con las manos mojadas. - Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado. - Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. - Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad. - Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados. - Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10- 16A. - Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar. - Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior. - Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones. - No lo apague y encienda repetidamente. Esto acorta su tiempo de vida. - Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia. - No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional. - No fuerce los controles. - Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez. - NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco. - Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias. - Si este producto incorpora una batería recargable con base ácida, por favor recarge bateria cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse. - Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas. - Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato. - Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos. - El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato. - Guarde el embalaje original para poder transportar el aparato en condiciones seguras. Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica. Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra. NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F. Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

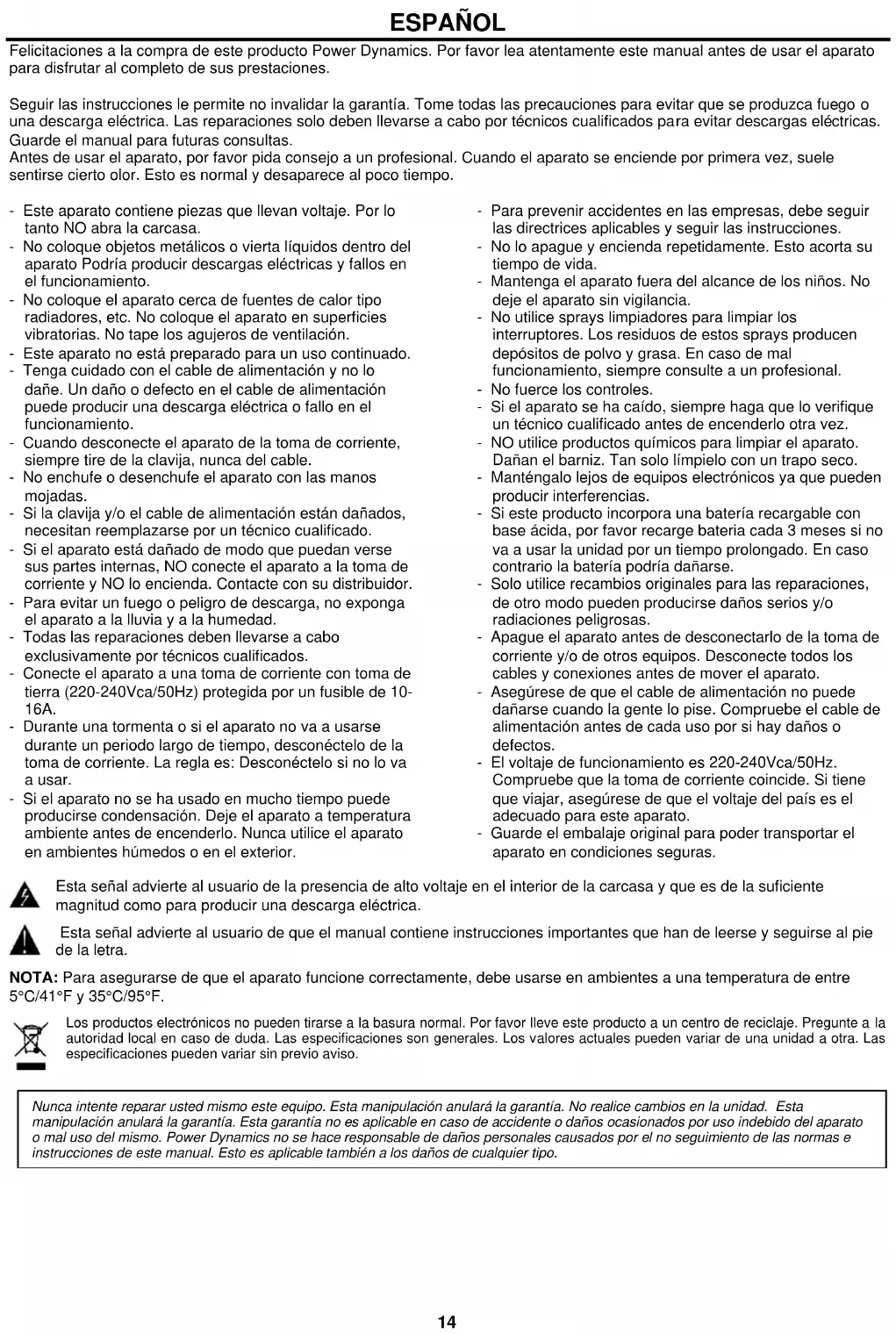

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.15

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

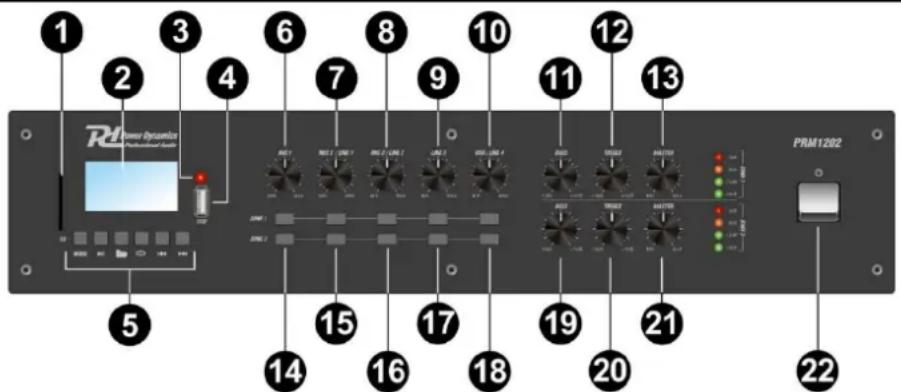

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable. Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio. PANEL FRONTAL

Mode - Presione para cambiar los modos entre reproducción SD, USB, MP3 y BT. Play / pause - Presione este botón para iniciar o pausar la reproducción. Folder - Presione este botón para ingresar a la selección de CARPETA. Repeat - Presione el botón de repetición una vez para repetir TODAS las pistas continuamente, presione repetir una vez más para repetir solo la pista actual. Previous - Presione este botón para ir a la pista anterior. Mantenga presionado para buscar hacia atrás dentro de las pistas. Next - Presione este botón para ir a la siguiente pista. Mantenga presionado para buscar hacia adelante dentro de las pistas.

6. Control de volúmen para Micro 1

7. Control de volúmen para Micro 2 o Linea 1

8. Control de volúmen para Micro 3 o Linea 2

9. Control de volúmen para Linea 3

10. Control de volúmen para USB o Linea 4

13. Zona 1 Control volúmen Master

14. Boton para asignar zona de Micro 1

17. Boton para asignar zona de Linea 3

21. Zona 2 Control volúmen Master

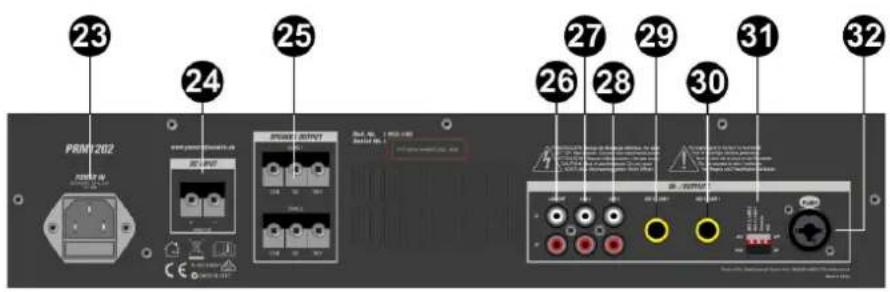

23. Entrada de alimentación de red IEC

24. Entrada de alimentación de 24V

INTERRUPTORES DIP Junto a la entrada de micrófono XLR para el canal 1 hay un banco de 4 interruptores DIP (31). El interruptor de la derecha está marcado como "VOX", que establece la prioridad para Mic.1. Cuando está activado, cualquier sonido a través de Mic.1 silenciará temporalmente otras entradas. El siguiente interruptor DIP habilita la alimentación phantom de + 20V en la entrada Mic.1 XLR. Algunos micrófonos de condensador requieren esta alimentación phantom para funcionar. Los 2 interruptores DIP restantes se utilizan para configurar los canales en el nivel de micrófono o línea. Nota: Asegúrese de realizar estos ajustes del interruptor DIP cuando el amplificador esté apagado. Hacer cambios cuando el amplificador está encendido puede causar fuertes golpes en el sistema que pueden dañar los altavoces. SALIDA ALTAVOCES El PRM1202 tiene una salida de altavoz separada para cada zona (25) conectada a través de un bloque de terminales único. Cada salida de zona se puede utilizar para alimentar altavoces de línea de 100 V o altavoces de 8 Ω. Estas configuraciones no se pueden usar juntas, por lo que es importante decidir cuál se usará al principio.

El PRM1202 puede funcionar con alimentación de 24 V CC para aplicaciones móviles (barcos, recintos feriales, etc.) Para este tipo de aplicación, conecte la fuente de alimentación de 24 V CC a los terminales de entrada CC del panel trasero. (24).

1. Active la función BT en su dispositivo (teléfono móvil, tableta, etc.) desde el que desea reproducir

la música. Consulte las instrucciones de funcionamiento de ese dispositivo.

2. Presione el botón "BT" y active la función BT.

3. Seleccione "PRM-AMPLIFIER" en su dispositivo BT y realice la conexión BT

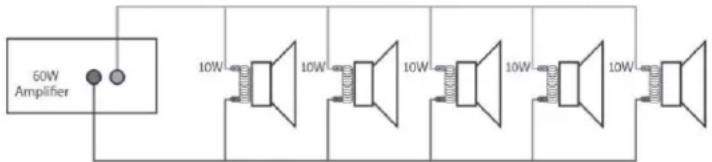

Si se requiere contraseña, puede ingresar "0000". Atención: la distancia BT es de aprox. 10 metros sin barrera.17 SISTEMA 100V Para sistemas de línea de 100 V, conecte el amplificador al primer altavoz del sistema utilizando un cable de altavoz con doble aislamiento que tenga una corriente nominal adecuada para manejar la salida total del amplificador. Conecte el terminal de salida “100V” a la conexión positiva (+) del altavoz y la salida “COM” a la conexión negativa (-) del altavoz. Conecte más altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados juntos y todos los terminales negativos conectados juntos como se muestra a continuación. Un sistema de altavoces de línea de 100 V puede constar de muchos altavoces conectados entre sí. El factor determinante de cuántos altavoces se pueden utilizar en un solo amplificador es la potencia nominal. Para la mayoría de los propósitos, se recomienda conectar tantos altavoces como sea necesario con una potencia combinada de no más del 90% de la potencia de salida del amplificador. Los terminales de un altavoz de 100 V están conectados a un transformador y, en algunos casos, este transformador puede estar "conectado" para diferentes clasificaciones de potencia. Estas grabaciones se pueden utilizar para ajustar la potencia (y el volumen de salida) de cada altavoz en el sistema para ayudar a lograr la potencia total ideal del sistema para el amplificador.

SISTEMAS DE BAJA IMPEDANCIA

Alternativamente, cada salida de zona del PRM1202 puede alimentar un altavoz de baja impedancia. Hay una opción en cada zona para una salida de altavoz de 8 Ω para determinar la impedancia mínima. Es fundamental seleccionar el terminal de salida correcto al optar por altavoces de baja impedancia. Para un altavoz de 8Ω, conecte el cable positivo (+) al terminal "8Ω" y el cable negativo (-) a "COM" Nota: Una impedancia más baja puede causar daños irreparables al amplificador. Los altavoces conectados también deben tener suficiente potencia para aceptar la salida de zona.
