MANUAL DE USUARIO PRC120 Power Dynamics

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado.

Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

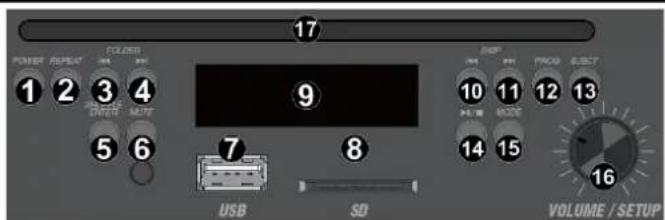

REPRODUCTOR MULTIMEDIA

1. Power Pulse para encender/apagar el reproductor MP3

2. Repeat Pulse para cambiar los modos de repetición (uno/todos/apagado)

3. Folder anterior Pulse para seleccionar la carpeta anterior

4. Folder siguiente Pulse para seleccionar la carpeta siguiente

5. Shuffle Pulse para elegir entre orden normal/aleatorio

6. Mute Pulse para (des)silenciar el reproductor mp3

7. Puerto USB Puerto para memoria USB, lector de tarjetas USB o disco duro externo compatible para reproducción

8. Ranura SD Ranura para tarjeta SD

9. Pantalla Pantalla LCD que muestra la pista, el tiempo transcurrido, etc.

10. Pista anterior Pulse para cambiar a la pista anterior. Mantenga pulsado para rebobinar dentro de una pista

11. Pista siguiente Pulse para cambiar a la pista siguiente. Pulse y mantenga pulsado para avanzar rápidamente dentro de una pista

12. Program Pulse para crear una lista de reproducción personalizada

13. Eject Pulse para expulsar un CD

14. Reproducir/pausar/parar Pulse para iniciar/reanudar o pausar la reproducción. Manténgalo pulsado para detener la reproducción

15. Mode Pulse para cambiar el modo (CD/BT/USB/SD)

16. Volumen/Setup Gírelo para ajustar el volumen El funcionamiento actual del sistema se indica en el gráfico de barras LED de 6 dígitos. El monitor del LED muestra el nivel de salida actual dentro de un rango de -20 dB y 0 dB

17. CD Tray

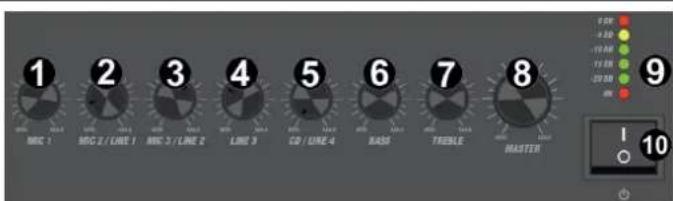

PANEL FRONTAL

1. Control de nivel de volumen MIC 1 Gírelo para ajustar el control de nivel de volumen de la entrada de micro 1. Gire siempre el control de nivel al mínimo antes de encender.

2. Control de volumen MIC 2/Línea 1 Gírelo para ajustar el nivel de volumen de la entrada de micro 2/línea 1. Gire siempre el control de nivel al mínimo antes de encenderlo.

3. MIC 3/line 2 volume level control Gire para ajustar el control de nivel de volumen de la entrada de micro 3/línea 2. Gire siempre el control de nivel al mínimo antes de encenderlo

17 POWER REPEAT FOLDER 1 2 3 4 FULL CREAM---------MOVE 5 6 USB SD 9 USB SD 10 11 PROD ELECT 12 13 PAN PASE BAZE 14 15 16 VOLUME / SETUP

1 MRC 1 2 MRC 2 / LINE 1 3 MRC 3 / LINE 2 4 LINE 3 5 CD / LINE 4 6 BASS 7 TREELLE 8 MASTER 9 I 10

1. Control de volumen de la línea 3

Gire para ajustar el control de nivel de volumen de la entrada de línea 3. Gire siempre el control de nivel al mínimo antes de encenderlo

1. Control de volumen de CD/línea 4

Gírelo para ajustar el control de nivel de volumen de la entrada de CD/línea 4. Gire siempre el control de nivel al mínimo antes de encenderlo

1. Graves

Gírelo para ajustar las frecuencias bajas (graves), aumento máximo de +10 dB o disminución máxima de -10 dB

1. Agudos

Gire para ajustar las frecuencias altas (agudos), aumento máximo +10 dB o disminución máxima de -10 dB

1. Master

Gírelo para ajustar el volumen maestro. Gire siempre el control de volumen de salida al mínimo antes de encenderlo

1. Indicadores LED

El funcionamiento actual del sistema se indica en el gráfico de barras LED de 6 dígitos. El monitor del LED muestra el nivel de salida actual dentro de un rango de -20 dB y 0 dB

1. Interruptor de encendido

Es el interruptor principal de encendido y apagado

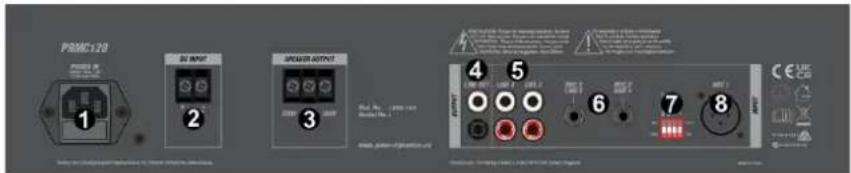

PANEL TRASERO

1. Conexión de CA y portafusibles

Este conector se utiliza para suministrar alimentación principal a la unidad. Para obtener instrucciones sobre cómo cambiar el fusible (parte inferior), consulte "Sustitución del fusible"

PDMC128 POWER-AUTRANT BCT INPUT POWER-AUTRANT 4 5 6 7 8 www.pDMC128.com www.pDMC128.com

1. Entrada DC 24V

La alimentación principal de CC (24 V) debe aplicarse a este conector. Se trata de una entrada de alimentación de reserva para conectar una batería de 24V

1. Salida de altavoces

Terminal de salida de altavoces para conectar altavoces

1. Salida de línea

Conectores RCA de salida de línea, para conectar amplificadores adicionales, etc

1. Entrada de línea 3/4

Conectores de entrada RCA, para conectar unidades de audio con salida de nivel de línea

1. Entrada MIC/línea

Conectores de entrada jack de 6,3 mm para conectar unidades de audio con salida de nivel de línea o un micrófono

1. Interruptores DIP

Conmutadores para seleccionar el canal de entrada preferido, la alimentación phantom y la función VOX

Toma de entrada XLR para conectar un micrófono

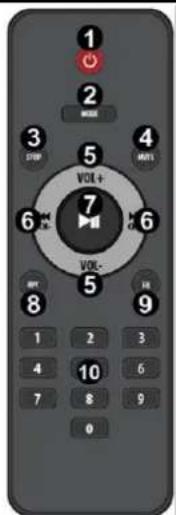

MANDO A DISTANCIA (SÓLO PARA MÓDULO MP3)

1. Alimentación

Encendido/Apagado

1. Modo

Pulse para cambiar el modo (CD/BT/USB/SD)

1. Detener

Pulse para detener la reproducción

1. Silenciar

Pulse para (des)silenciar el reproductor mp3

1. Vol +/vol -

Pulse para subir/bajar el volumen

1. Anterior/Siguiente

Pulse para ir a la pista/canal anterior o siguiente

1. Pausa/Reproducción

Pulse para pausar/reproducir MP3.

1. Repetir

Pulse para cambiar los modos de repetición (uno/todos/apagado)

1. EQ

Pulse para cambiar los ajustes preestablecidos del ecualizador

1. Teclado numérico

Números (0-9) para selección directa

1 2 3 STOP 4 5 VOL+ 6 7 VOL- 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

OPERACIÓN

Una vez realizadas todas las conexiones al amplificador, gire todos los controles giratorios hacia abajo y conecte la alimentación; el LED del botón de encendido se iluminará. Gire los controles de GRAVES y AGUDOS a la posición de las 12 en punto (apuntando directamente hacia arriba) y gire el control giratorio MASTER parcialmente hacia arriba para la prueba.

• Asegúrese de que llega una señal a una de las entradas de línea y aumente gradualmente el control de volumen de ese canal hasta que se oiga la salida a través de los altavoces. Suba el MASTER hasta el máximo nivel de volumen requerido y reduzca el control de volumen del canal si es necesario.
• Nota: La prueba inicial puede realizarse utilizando el reproductor de audio USB/SD incorporado. La salida del amplificador se representa en los LEDs del medidor de nivel. Cualquier parpadeo más largo que uno corto de este LED Clip puede estar indicando distorsión o recorte de la señal de salida y el MASTER debe ser bajado.
• Si hay un micrófono conectado a la entrada MIC1, asegúrese de que está encendido y si requiere alimentación phantom, asegúrese de que esta función está activada. Aumente gradualmente su control de volumen mientras habla por el micrófono hasta alcanzar el nivel de volumen deseado. El micrófono no debe ser capaz de "oír" los altavoces, lo que puede causar retroalimentación (chirridos o aullidos).

Además de los controles de volumen de canal y MASTER, hay controles BASS y TREBLE EQ para ajustar el tono de la salida general. En la posición de las 12 en punto, estos controles no aplican ningún efecto a la señal (ni realce ni corte). Si mueve el control de GRAVES en el sentido de las agujas del reloj, aumentará las frecuencias bajas del audio, mientras que si lo mueve en sentido contrario a las agujas del reloj las reducirá. Del mismo modo, al mover el control TREBLE en el sentido de las agujas del reloj se realizan las frecuencias altas del audio, mientras que al moverlo en sentido contrario a las agujas del reloj se cortan estas frecuencias altas. Ajuste estos controles de ecualización para adaptarlos al tipo de señal de audio o para compensar la acústica de la sala.

INTERRUPTORES DE FUERZA

Junto a la entrada de micrófono de línea XLR hay un banco de 4 interruptores DIP.

Los interruptores de la derecha están marcados como "Phantom" y "VOX". Phantom" activa la alimentación fantasma para el conector XLR correspondiente. Si está activada, puede utilizar un micrófono de condensador. VOX" activa la función de control por voz.

Los interruptores DIP de la izquierda están marcados como mic/line. Permiten elegir entre nivel de micrófono o de línea para los canales correspondientes.

Nota: Asegúrese de realizar estos ajustes de los interruptores DIP cuando el amplificador esté apagado. Hacer cualquier cambio cuando el amplificador está encendido puede causar fuertes golpes a través del sistema que pueden dañar los altavoces.

MIC 3 / LINE 2 MIC 2 / LINE 1 PHANTOM VOX MIC OFF LINE 1 2 3 4 ON

SALIDA DE ALTAVOZ

Para obtener un rendimiento óptimo, es importante utilizar cables diseñados específicamente para su uso con altavoces. No utilice cables de señal "de guitarra" apantallados para conectar estos altavoces.

La selección del calibre de cable adecuado es importante para el funcionamiento del sistema.

Un cable demasiado ligero hará que se desperdicie potencia del amplificador debido a la resistencia en serie del cable.

Además, puede producirse una pérdida de rendimiento en las frecuencias bajas debido a un factor de amortiguación degradado.

SPEAKER OUTPUT COM 8Ω 100V

ENTRADA CC

El PRMC120 puede funcionar con alimentación de 24 V CC para aplicaciones móviles (barcos, recintos feriales, etc.).

Para este tipo de aplicación, conecte la fuente de alimentación de 24 V CC a los terminales de entrada de 24 V CC del panel posterior.

Terminal de contactos de alarma de emergencia de 24 V CC. Si falla la fuente de alimentación fija, se puede conectar una fuente de alimentación móvil a los terminales de 24 V CC para continuar con el suministro eléctrico.

CONECTAR CON BT

Antes de que sea posible la transmisión entre su dispositivo BT y la unidad, ambos dispositivos deben estar acoplados. Este proceso se denomina "Emparejamiento". La unidad sirve de receptor, para recibir el flujo de música que se reproducirá en la unidad. Si ya se ha acoplado anteriormente a un dispositivo BT, esta conexión se restablecerá automáticamente cuando ambos dispositivos estén dentro del alcance y se haya seleccionado el funcionamiento BT en la unidad. No es necesario repetir el "emparejamiento". No obstante, es posible que tenga que activar esta función en su dispositivo BT.

• Pulse [Modo] para acceder al modo BT.
  • Active la transmisión BT en su dispositivo. El dispositivo buscará dispositivos BT emparejables en el rango de recepción.
• Seleccione "PRMC120 Amplifier" de la lista con los dispositivos encontrados.
• Inicie la reproducción en su dispositivo BT. La reproducción tiene lugar ahora emitiendo sonido desde la unidad.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente. Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.
