BEDIENUNGSANLEITUNG PRC120 Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

MEDIAPLAYER

1. Power

Drücken Sie diese Taste, um den MP3-Player ein-/auszuschalten

1. Repeat

Drücken, um den Wiederholungsmodus zu ändern (ein/alle/aus)

1. Vorheriger Folder

Drücken Sie diese Taste, um den vorherigen Ordner zu wählen

1. Nächster Folder

Drücken Sie diese Taste, um den nächsten Ordner auszuwählen

1. Shuffle

Drücken Sie diese Taste, um zwischen normaler/zufälliger Reihenfolge zu wählen

1. Mute

Drücken Sie diese Taste, um die Stummschaltung des mp3-Players (aufzuheben)

1. USB-Anschluss

Anschluss für USB-Stick, USB-Kartenleser oder kompatible externe Festplatte zur Wiedergabe

1. SD-Steckplatz

Steckplatz für SD-Karte

1. Anzeige

LCD-Display mit Anzeige von Track, verstrichener Zeit usw

1. Vorheriger Titel

Drücken, um zum vorherigen Titel zu wechseln. Gedrückt halten, um innerhalb eines Titels zurückzuspulen

1. Nächster Titel

Drücken, um zum nächsten Titel zu wechseln. Gedrückt halten, um innerhalb eines Titels vorzuspulen

1. Program

Drücken, um eine benutzerdefinierte Wiedergabeliste zu erstellen

1. Eject

Drücken Sie diese Taste, um eine CD auszuwerfen

1. Wiedergabe/Pause/Stop

Drücken, um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen. Gedrückt halten, zum stoppen

1. Mode

Drücken, um den Modus zu ändern (CD/BT/USB/SD)

1. Volume/Setup

Drehen, um die Lautstärke einzustellen

1. CD Tray

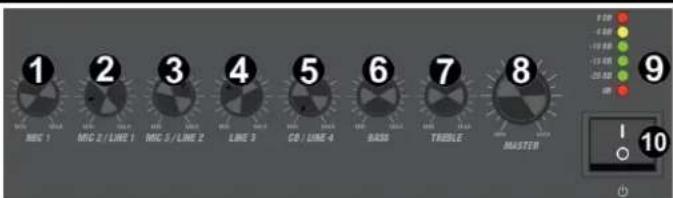

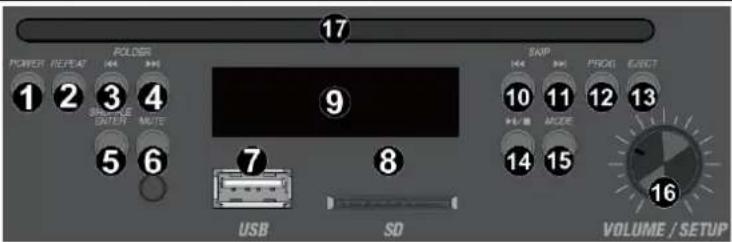

FRONTPLATTE

1. MIC 1 Lautstärkeregler

Drehen Sie den Regler, um die Lautstärke des Mikrofoneingangs 1 einzustellen. Drehen Sie den Pegelregler vor dem Einschalten immer auf den Mindestwert zurück

1. MIC 2/Line 1 Lautstärkeregler

Drehen Sie diesen Regler, um die Lautstärke von Mikrofon 2/Leitungseingang 1 einzustellen. Drehen Sie den Pegelregler vor dem Einschalten immer auf den Mindestwert zurück

1. MIC 3/Line 2 Lautstärkeregler

Drehen Sie diesen Regler, um die Lautstärke des Mikrofon 3/Line 2-Eingangs einzustellen. Drehen Sie den Pegelregler vor dem Einschalten immer auf den Mindestwert zurück

1. Lautstärkeregler für Line 3

Drehen Sie diesen Regler, um die Lautstärke des Line-3-Eingangs einzustellen. Drehen Sie den Pegelregler vor dem Einschalten immer auf den Mindestwert zurück

POWER 12 REVERSE 3 DATER 4 MUTE 5 6 USB 9 USB SD 17 SKIP 10 P/8 11 PROX 12 MODE 14 15 EFFECT 13 VOLUME / SETUP 16

1 MGC 1 2 MG 2 / LINE 1 3 MG 3 / LINE 2 4 LINE 3 5 CO / LINE 4 6 BASS 7 TROBLE 8 MASTER 9 10

5. CD/Line 4-Lautstärkeregler

Drehen Sie diesen Regler, um die Lautstärke des CD/Line 4-Eingangs einzustellen. Drehen Sie den Pegelregler vor dem Einschalten immer auf den Mindestwert zurück

6. Bass

Drehen Sie diesen Regler, um die tiefen (Bass-) Frequenzen einzustellen, maximale Anhebung +10 dB oder maximale Absenkung von -10 dB

7. Höhen

Drehen, um die hohen Frequenzen (Höhen) einzustellen, maximale Anhebung +10 dB oder maximale Absenkung um -10 dB

8. Master

Drehen Sie diesen Regler, um die Gesamtlautstärke einzustellen. Drehen Sie den Regler für die Ausgangslautstärke vor dem Einschalten immer auf das Minimum zurück

9. LED-Anzeige

Der aktuelle Betrieb des Systems wird auf dem 6-stelligen LED-Balkendiagramm angezeigt. Der LED-Monitor zeigt den aktuellen Ausgangspegel in einem Bereich von -20 dB und 0 dB an

10. Netzschalter

Dies ist der Hauptschalter zum Ein- und Ausschalten

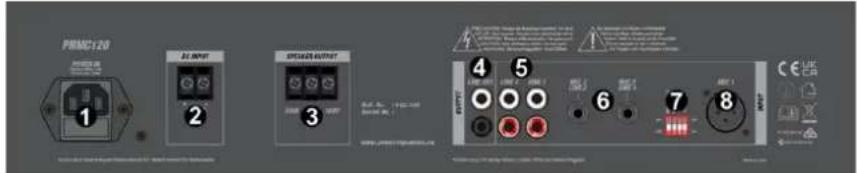

RÜCKSEITE

1. Netzanschluss und Sicherungshalter

Über diesen Anschluss wird das Gerät mit Strom versorgt. Anweisungen zum Auswechseln der Sicherung (unten) finden Sie unter "Auswechseln der Sicherung"

PRMC120 1 2 3 4 5 6 7 8

2. DC-24V-Eingang

An diesen Anschluss wird die Hauptgleichstromversorgung (24V) angeschlossen. Dies ist ein Notstromeingang für den Anschluss einer 24-V-Batterie

3. Lautsprecherausgang

Lautsprecher-Ausgangsklemme zum Anschluss von Lautsprechern

4. Line-Ausgang

RCA-Line-Ausgangsbuchsen, für den Anschluss zusätzlicher Verstärker usw

5. Line-Eingang 3/4

RCA-Eingangsbuchsen, zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang

6. MIC/Line-Eingang

6,3-mm-Klinkeneingänge zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang oder eines Mikrofons

7. DIP-Schalter

Schalter zur Auswahl des bevorzugten Eingangskanals, der Phantomspeisung und

XLR-Eingangsbuchse zum Anschluss eines Mikrofons

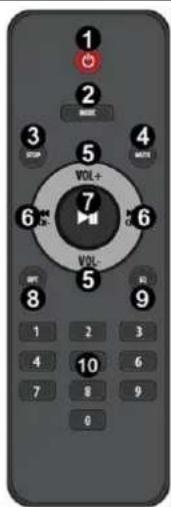

FERNBEDIENUNG (NUR FÜR MP3-MODUL)

1. Power

ein/aus

2. Modus

Drücken, um den Modus zu ändern (CD/BT/USB/SD)

3. Stopp

Drücken Sie diese Taste, um die Wiedergabe zu stoppen

4. Mute

Drücken Sie diese Taste, um die Stummschaltung des mp3-Players (aufzuheben)

5. Vol +/Vol -

Drücken, um die Lautstärke zu erhöhen/verringern

6. Vorherige/Nächste

Drücken, um zum vorherigen oder nächsten Titel/Kanal zu wechseln

7. Pause/Wiedergabe

Drücken Sie diese Taste, um die MP3-Wiedergabe anzuhalten/abzuspielen.

8. Wiederholen

Drücken Sie diese Taste, um den Wiederholungsmodus zu ändern (ein/alle/aus)

9. EQ

Drücken Sie diese Taste, um die EQ-Voreinstellungen zu ändern

10. Ziffernblock

Ziffern (0-9) zur direkten Auswahl

1 2 3 4 5 VOL+ 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

BETRIEB

Wenn alle Verbindungen zum Verstärker hergestellt sind, drehen Sie alle Drehregler nach unten und schalten Sie das Gerät ein; die LED der Einschalttaste leuchtet auf. Drehen Sie die BASS- und TREBLE-Regler in die 12-Uhr-Position (gerade nach oben) und drehen Sie den MASTER-Drehregler zum Testen ein Stück weit auf.

• Vergewissern Sie sich, dass ein Signal an einem der Line-Eingänge anliegt, und erhöhen Sie allmählich den Lautstärkeregler für diesen Kanal, bis der Ausgang über die Lautsprecher zu hören ist. Drehen Sie den MASTER-Drehregler auf den maximal erforderlichen Lautstärkepegel auf und verringern Sie gegebenenfalls den Lautstärkeregler des Kanals.
• Hinweis: Der erste Test kann mit dem eingebauten USB/SD-Audioplayer durchgeführt werden. Die Ausgangsleistung des Verstärkers wird durch die Pegelanzeige-LEDs dargestellt. Blinkt die Clip-LED länger als kurz auf, kann dies auf eine Verzerrung oder Übersteuerung des Ausgangssignals hindeuten, und der MASTER sollte heruntergedreht werden.
• Wenn ein Mikrofon an den Eingang MIC1 angeschlossen ist, stellen Sie sicher, dass es eingeschaltet ist, und wenn es Phantomspeisung benötigt, stellen Sie sicher, dass diese Funktion aktiviert ist. Erhöhen Sie allmählich den Lautstärkeregler, während Sie in das Mikrofon sprechen, bis der gewünschte Lautstärkepegel erreicht ist. Das Mikrofon sollte nicht in der Lage sein, die Lautsprecher zu "hören", was zu Rückkopplungen (Quietsch- oder Heulgeräuschen) führen kann.

Zusätzlich zu den Kanal- und MASTER-Lautstärkereglern gibt es die BASS- und TREBLE-EQ-Regler, mit denen der Klang des Gesamtausgangs eingestellt werden kann. In der 12-Uhr-Stellung haben diese Regler keinen Einfluss auf das Signal (keine Anhebung oder Absenkung). Durch Drehen des BASS-Reglers im Uhrzeigersinn werden die tiefen Frequenzen im Audiosignal angehoben, während durch Drehen gegen den Uhrzeigersinn diese tiefen Frequenzen abgesenkt werden. Wenn Sie den TREBLE-Regler im Uhrzeigersinn drehen, werden die hohen Frequenzen im Audiosignal angehoben, und wenn Sie ihn gegen den Uhrzeigersinn drehen, werden diese hohen Frequenzen abgesenkt. Passen Sie diese EQ-Regler an die Art des Audiosignals an oder kompensieren Sie die Raumakustik.

DIP-SCHALTER

Neben dem XLR-Line-Mikrofoneingang befindet sich eine Reihe von 4 DIP-Schaltern. Die Schalter auf der rechten Seite sind mit "Phantom" und "VOX" gekennzeichnet. Mit 'Phantom' wird die Phantomspeisung für den entsprechenden XLR-Anschluss eingestellt. Wenn dies eingeschaltet ist, können Sie ein Kondensatormikrofon verwenden. Mit 'VOX' wird die Sprachsteuerung aktiviert. Die DIP-Schalter auf der linken Seite sind mit Mic/Line gekennzeichnet. Sie ermöglichen entweder Mikrofon- oder Line-Pegel für die entsprechenden Kanäle. Beachten Sie: Stellen Sie sicher, dass Sie diese DIP-Schaltereinstellungen bei ausgeschaltetem Verstärker vornehmen. Wenn Sie Änderungen bei eingeschaltetem Verstärker vornehmen, kann es zu lauten Knallgeräuschen kommen, die die Lautsprecher beschädigen können.

LAUTSPRECHERAUSGANG

Für eine optimale Leistung ist es wichtig, dass Sie Kabel verwenden, die speziell für die Verwendung mit Lautsprechern entwickelt wurden. Verwenden Sie keine abgeschirmten "Gitarren"-Signalkabel für den Anschluss an diese Lautsprecher.

Die Wahl des richtigen Kabelquerschnitts ist für den Betrieb des Systems wichtig. Ein zu leichtes Kabel führt dazu, dass die Verstärkerleistung aufgrund des Serienwiderstands des Kabels vergeudet wird.

Darüber hinaus kann es aufgrund eines geringeren Dämpfungsfaktors zu einem Verlust der Leistung bei niedrigen Frequenzen kommen.

DC-EINGANG

Der PRMC120 kann für mobile Anwendungen (Boote, Messegelände usw.) mit 24 V DC betrieben werden. Für diese Art von Anwendung schließen Sie die 24-V-DC-Stromquelle an die 24-V-DC-Eingangsklemmen auf der Rückseite an.

24 V DC Anschluss für Notalarmkontakte. Wenn die feste Stromversorgung ausfällt, kann ein mobiles Netzteil an die 24-V-DC-Klemmen angeschlossen werden, um die Stromversorgung fortzusetzen.

VERBINDUNG MIT BT

Bevor eine Übertragung zwischen Ihrem BT-Gerät und dem Gerät möglich ist, müssen beide Geräte gekoppelt werden. Dieser Vorgang wird "Pairing" genannt. Das Gerät dient als Empfänger, um den Musikstrom zu empfangen, der auf dem Gerät abgespielt werden soll. Wenn Sie sich bereits mit einem BT-Gerät gekoppelt haben, wird diese Verbindung automatisch wiederhergestellt, wenn sich beide Geräte in Reichweite befinden und der BT-Betrieb am Gerät ausgewählt wurde. Das "Pairing" muss nicht wiederholt werden. Möglicherweise muss diese Funktion jedoch in Ihrem BT-Gerät aktiviert werden.

• Drücken Sie [Mode], um den BT-Modus zu aktivieren.
• Schalten Sie das BT-Streaming auf Ihrem Gerät ein. Das Gerät sucht nach koppelbaren BT-Geräten im Empfangsbereich.
• Wählen Sie "PRMC120 Amplifier" aus der Liste der gefundenen Geräte.
• Starten Sie die Wiedergabe auf Ihrem BT-Gerät. Die Wiedergabe erfolgt nun mit Ton aus dem Gerät.

AUSWECHSELN DER SICHERUNG

Wenn die Sicherung defekt ist, ersetzen Sie die Sicherung durch eine Sicherung des gleichen Typs und Werts. Ziehen Sie vor dem Auswechseln der Sicherung das Netzkabel.

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Rückwand mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die alte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder in das Gehäuse ein.
