GEBRUIKSAANWIJZING PRC120 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

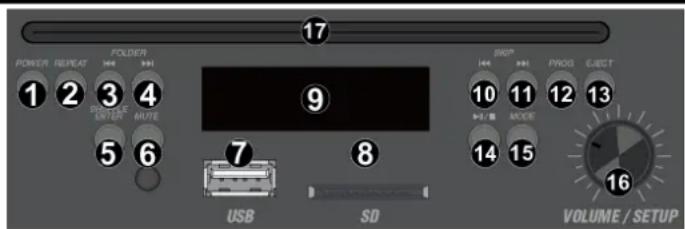

MEDIASPELER

1. Power

Indrukken om de MP3-speler aan/uit te zetten

1. Herhalen

Indrukken om de herhaalmodus te wijzigen (one/all/off)

1. Vorige map

Indrukken om de vorige map te selecteren

1. Volgende map

Indrukken om de volgende map te selecteren

1. Shuffle

Indrukken om te kiezen tussen normale of willekeurige volgorde

1. Mute

Indrukken om het geluid te dempen

1. USB poort

Poort voor USB-stick, USB-kaartlezer of compatibele externe harde schijf voor afspelen

1. SD-sleuf

Sleuf voor SD-kaart

1. Display

LCD-scherm waarop nummer, verstreken tijd, enz. worden weergegeven

1. Vorige nummer

Indrukken om naar het vorige nummer te gaan. Ingedrukt houden om binnen een nummer terug te spoelen

1. Volgende nummer

Indrukken om naar het volgende nummer te gaan. Ingedrukt houden om snel vooruit te spoelen binnen een nummer

1. Program

Druk om een aangepaste afspeellijst te maken

1. Eject

Indrukken om een CD uit te werpen

1. Afspelen/pauzeren / stoppen

Indrukken om het afspelen te starten/hervatten of pauzeren. Ingedrukt houden om afspelen te stoppen

1. Mode

Indrukken om de modus te wijzigen (CD/BT/USB/SD)

1. Volume/setup

Draaien om het volume aan te passen

1. CD Tray

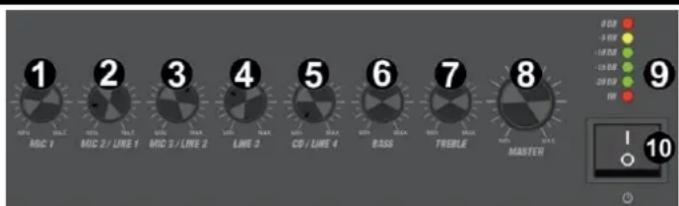

VOORPANEEL

1. MIC 1 volumeregelaar

Draaien om het volumeniveau van microfoon 1 in te stellen. Draai de niveauregeling altijd terug naar het minimum voordat je de microfoon inschakelt

1. MIC 2/line 1 volumeregelaar

Draaien om het volumeniveau van mic 2/ line 1 input aan te passen. Draai de niveauregeling altijd terug naar het minimum voordat u inschakelt

1. MIC 3/line 2 volumeregelaar

Draaien om het volumeniveau van microfoon 3/lijn 2 in te stellen. Draai de niveauregeling altijd terug naar het minimum voordat u inschakelt

1. Line 3 volumeregelaar

Draaien om het volumeniveau van het line 3 kanaal in te stellen. Draai de niveauregeling altijd terug naar het minimum voordat u inschakelt

1. CD/line 4 volumeregelaar

Draaien om het volumeniveau van de CD/line 4-ingang aan te passen. Draai de niveauregeling altijd terug naar het minimum voordat u inschakelt

POWER REPEAT FOLDER 1 2 3 4 PROFILE ENTER ROUTE 5 6 USB 9 8 SHOP 10 11 12 13 #2/ 操作 MODE 14 15 VOLUME / SETUP 16

1 MFC 1 2 MFC 2 / LINE 1 3 MFC 3 / LINE 2 4 LINE 3 5 CD / LINE 4 6 BASS 7 TREBLE 8 MAFFER 9 0 dB -3 dB -1.5 dB -1.25 dB 20 dB BW 10

1. Bass

Draaien om de lage (bas) frequenties aan te passen, maximale toename +10 dB of maximale afname -10 dB

1. Treble

Draaien om de hoge (treble) frequenties aan te passen, maximale toename +10 dB of maximale afname -10 dB

1. Master

Draaien om het mastervolume aan te passen. Draai de uitgangsvolumeregelaar altijd terug naar het minimum voordat u inschakelt

1. LED-indicatoren

De huidige werking van het systeem wordt aangegeven op het 6-cijferige LED staafdiagram. De LED-monitor toont het huidige uitgangsniveau binnen een bereik van -20 dB en 0 dB

1. Netschakelaar

Dit is de hoofdschakelaar voor AAN/UIT

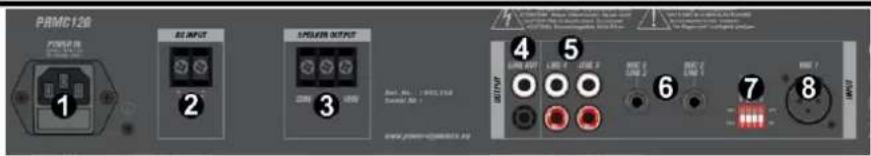

ACHTERPANEEL

1. AC-aansluiting en zekeringhouder

Deze connector wordt gebruikt om het toestel van hoofdvoeding te voorzien. Zie "Vervangen van de zekering" voor instructies over het vervangen van de zekering (onderkant)

PAMC120 POWER BE INPUT SPULVER OUTPUT 4 5 6 7 8 www.pamc120.com

1. DC 24V-ingang

Op deze connector moet de hoofdgelijkstroomvoeding (24V) worden aangesloten. Dit is een stand-by voedingsingang om een 24V accu op aan te sluiten

1. Luidsprekeruitgang

Luidsprekeruitgang voor het aansluiten van luidsprekers

1. Lijnuitgang

RCA lijnuitgangen, voor aansluiting van extra versterkers, enz

1. Lijningang 3/4

RCA-ingangsaansluitingen, voor het aansluiten van audio-apparaten met lijnniveau-uitgang

1. MIC/line-ingang

6,3 mm jack-ingangen voor aansluiting van audio-apparaten met lijnniveau of een microfoon

1. Dipswitches

Schakelaars voor het selecteren van het gewenste ingangskanaal, fantoomvoeding en VOX

XLR-ingang voor het aansluiten van een microfoon

REMOTE CONTROL (ONLY FOR MP3 MODULE)

1. Power

Aan/Uit

1. Mode

Indrukken om de modus te wijzigen (CD/BT/USB/SD)

1. Stop

Druk om het afspelen te stoppen

1. Herhalen

Indrukken om de herhaalmodus te wijzigen (one/all/off)

1. Vol +/vol -

Indrukken om het volume te verhogen/verlagen

1. Vorige/Volgende

Indrukken om het volume te verhogen/verlagen

1. Afspelen/Pauzeren

Druk om MP3 te pauzeren/af te spelen

1. Herhalen

Indrukken om de herhaalmodus te wijzigen (one/all/off)

1. EQ

Indrukken om de vooringestelde equalizerinstellingen te wijzigen

1. Numpad

Numerieke toetsen (0-9)

1 2 MAKE 3 STOP 4 RESET 5 VOL+ 6 ON 7 ON 8 VOL- 9 TEN 10 1 2 3 4 6 7 8 9 0

BEDIENING

Als alle aansluitingen op de versterker gemaakt zijn, draai je alle draaiknoppen naar beneden en schakel je de stroom in. Zet de regelaars BASS en TREBLE in de stand 12 uur (recht omhoog) en draai de MASTER-regelaar een stukje omhoog om te testen.

• Zorg ervoor dat er een signaal wordt toegevoerd aan een van de lijningangen en verhoog geleidelijk de volumeregelaar voor dat kanaal totdat de uitvoer hoorbaar is via de luidsprekers. Draai de MASTER naar het maximaal vereiste volumeniveau en verlaag de volumeregelaar van het kanaal indien nodig.
• Opmerking: De initiele test kan worden uitgevoerd met de ingebouwde USB audiospeler. De output van de versterker wordt weergegeven op de LED's van de niveaumeter. Als deze Clip LED langer knippert dan kan dit duiden op vervorming of clipping van het uitgangssignaal en moet de MASTER lager worden gezet.
• Als er een microfoon is aangesloten op de MIC, controleer dan of deze is ingeschakeld en of deze fantoomvoeding nodig heeft. Verhoog geleidelijk de volumeregelaar terwijl u in de microfoon spreekt totdat het gewenste volumeniveau is bereikt. De microfoon mag de luidsprekers niet kunnen "horen", wat feedback kan veroorzaken (piepend of huilend geluid).

Naast de kanaal- en MASTER-volumeregelaars zijn er de BASS- en TREBLE EQ-regelaars om de toon van de algehele uitvoer aan te passen. In de stand 12 uur hebben deze regelaars geen effect op het signaal (geen boost of cut). Als je de BASS-regelaar met de klok mee beweegt, worden de lage frequenties in het geluid versterkt, terwijl als je de regelaar tegen de klok in beweegt, deze lage frequenties worden verzwakt. Op dezelfde manier versterkt het met de klok mee verplaatsen van de TREBLE-regelaar de hoge frequenties in het geluid, terwijl het tegen de klok in verplaatsen deze hoge frequenties vermindert. Pas deze EQ-regelaars aan het type audiosignaal aan of compenseer de akoestiek in de kamer.

DIPSWITCHES

Naast de XLR lijnmicrofooningang zit een bank met 4 DIP-schakelaars.

De rechterschakelaars zijn gemarkeerd met 'Phantom' en 'VOX'. Phantom' stelt fantoomvoeding in voor de corresponderende XLR-connector. Als dit is ingeschakeld, kun je een condensatormicrofoon gebruiken. VOX' zet de spraakgestuurde functie op actief.

De linker DIP-schakelaars zijn gemarkeerd met mic/line. Hiermee kun je microfoon- of lijnniveau instellen voor de corresponderende kanalen.

Opgelet: Zorg ervoor dat u deze DIP-schakelaars instelt wanneer de versterker is uitgeschakeld. Als u wijzigingen aanbrengt terwijl de versterker is ingeschakeld, kan dit harde knallen door het systeem veroorzaken die de luidsprekers kunnen beschadigen.

MIC 3/LINE 2 MIC 2/LINE 1 PHANTOM VOX MIC OFF LINE 1 2 3 4 ON

LUIDSPREKERUITGANG

Voor optimale prestaties is het belangrijk kabels te gebruiken die speciaal ontworpen zijn voor gebruik met luidsprekers. Gebruik geen afgeschermde "gitaar" signaalkabels voor aansluiting op deze luidsprekers.

De keuze van de juiste draaddikte is belangrijk voor de werking van het systeem.

Een te lichte kabel verspilt versterkervermogen door de serieweerstand van de kabel.

Bovendien kunnen de prestaties bij lage frequenties afnemen door een verminderde dempingsfactor.

DC INPUT

De PDC90 kan worden gevoed met 24V DC voor mobiele toepassingen (boten, kermissen enz.). Voor dit type toepassing sluit u de 24V DC voedingsbron aan op de 24V DC ingangsklemmen op het achterpaneel.

24V DC emergency contactklemmen. Als de vaste voeding uitvalt, kan een mobiele voeding worden aangesloten op de 24V DC-contact klemmen om de stroomvoorziening voort te zetten.

VERBINDEN MET BT

Voordat transmissie tussen je BT-apparaat en het toestel mogelijk is, moeten beide apparaten gekoppeld worden. Dit proces wordt "Pairing" genoemd. Het apparaat dient als ontvanger om de muziekstroom te ontvangen die op het apparaat wordt afgespeeld. Als u al eerder een BT-apparaat hebt gekoppeld, wordt deze verbinding automatisch hersteld als beide apparaten binnen bereik zijn en de BT-werking op het apparaat is geselecteerd. "Pairing" hoeft niet te worden herhaald. Het is echter mogelijk dat deze functie moet worden geactiveerd op uw BT-apparaat.

• Druk op [Mode] om de BT-modus te activeren.
• Schakel BT-streaming in op uw apparaat. Het apparaat zal zoeken naar koppelbare BT-apparaten in het ontvangstbereik.
• Selecteer "PRMC120 Amplifier" uit de lijst met gevonden apparaten.
• Start het afspelen op uw BT-apparaat. Er wordt nu afgespeeld met geluid uit het apparaat.

VERVANGEN VAN DE ZEKERING

Als de zekering defect is, vervangt u de zekering door een zekering van hetzelfde type en met dezelfde waarde. Trek de stekker uit het stopcontact voordat u de zekering vervangt. Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Plaats de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder terug in de behuizing.
