GEBRUIKSAANWIJZING PDM-T1204 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten deijd om deze handledig zorgvuldig te lezen, aangezien wijgraag wilnen dat u onsne producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens konnen verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste koer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is nicht geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaatClient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.
• Bij onweer algijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang nicht gebruikt heeft en het weeil gebruiken kan er condens ontstaan; iota het apparaat eerst

op kamertemporatuur komen alvorens het wee in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om oncevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoord geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Dit apparatusan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60~cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elk 3 maanden opgeladen te worden indien deze voor een langereperiode Niet worden gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een onceval met dit product alkijd eerst een deskundige raadplegen alvorens opniew te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doeok om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoor verwijdert. Verwijder netsnoor en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wonneer mensen erover geen lopen. Het netsnoer vór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te makeen dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze marketing worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wyclee.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waarom nicht bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparaties uit aan het toestel; in elk geval verralt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval verralt de totale garantie. Ook verwalt de garantie bij oncevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van personoonlije ongelukken als gevolg van het Niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldiguit. Controller of alle onderdelen aanwezig- en in goede staat ontvangen+zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddelijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmaterial. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat Niet onmiddelijk in als het apparaat is bootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt Alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan dechterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag gén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat alkijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

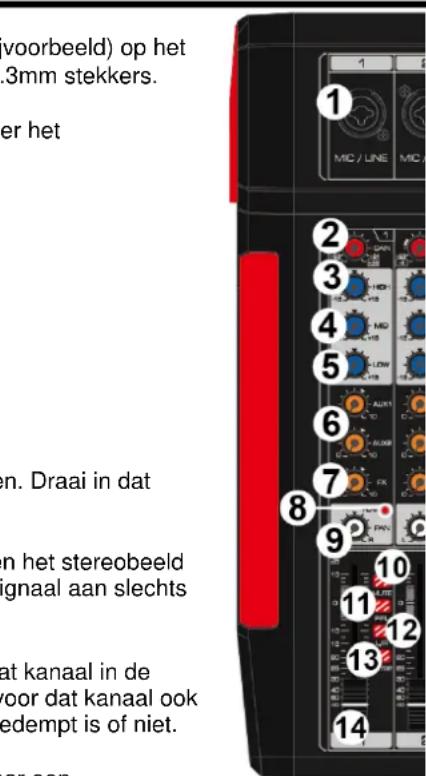

BEDIENINGSELEMENTEN

1. XLR MICROFOON/LIJN-INGANG

Mono ingang, om een microfoon, muziekinstrument of audio-apparaat (CD-speler bijvoorbeeld) op het toestel aan te sluiten. De aansluiting ondersteunt zowel XLR als ongebalanceerde 6.3mm stekkers.

2. GAIN

Bepaalt het basisvolume van elk kanaal. Stel ze af op het gewenste volume. Wanner het volumeniveau te hoog worden, za het piek-LED indicatorlampje gaan knipperen.

Draaien om de hoge tonen in te stellen met 15dB bij 12KHz.

4. MID REGELAAR

Draai om de middentonen aan te passen met 15dB op 2.5KHz.

Draaien om de lage tonen aan te passen met 15dB bij 80Hz

6. AUX REGELAAR

Draaien om het uitgangsiveau van het AUX-signaal in te stellen.

7.FX

Draaien om het niveau in te stellen dat waar de interne FX worden gestuurd.

8. PIEK LED INDICATOR

Als het volume van het ingangssignaal te hoog is, zal het LED-lampje gaan knipperen. Draai in dat geval de versterkingsregelaar gegen de klok in om het volume te verlagen.

9. PAN

Dit is de "panorama" regelaar of balansregelaar, die de positie van het signala binnen het stereobeeld bepaalt. Wanner u in subgroopen werkt, kut u de panregelaar gebruiken om het signala aan slechts eenuitgang toe te wijzen, wat u extra flexibilititeit geeft in opnamesituatuies.

10. MUTE

De mute-schakelaar verbreekt het signal voor de fader van het kanaal, waardoor dat kanaal in de hoofdmix worden gemuted. De AUX signalen die op post-fader zich ingesteld worden voor dat kanaal ook gedempt, verwijl de pre-fader monitorsignalen actief blijven ongeacht of het kanaal gedempt is of Niet.

11.PFL

Druk op deze toets om PRE FADER LISTENING in te schakelen. Hiermee kunt u maar een

kanaalsignaal luisteren, zonder het hoofduitgangssignaal te beinvloeden.

12. L/R

Druk hierop om het correspondende kanaal waar de hoofduitgang te zenden.

13. G1/G2

Druk hierop om het signalaal waar de G1/G2 fader te leiden.

14. KANAALFADER

Schuif om het (volume)niveau van het kanaalsignaal in te stellen. Gebruik deze faders om de balans:tussen de verschillende kanalen te regelen.

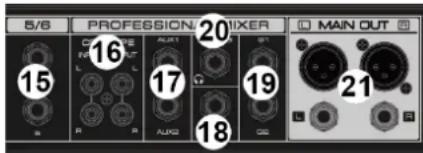

15. STEREO INGANG

Ingangen voor aansluiting op apparaten op lijniveau (bv. elektrisch keyboard) via 6.35-pluggen. Indien enkel aangesloten op de L (MONO) jack, za de mixer hetzelfde mono signaaluitssturen aan de L en R outputs.

16. CD/TAPE INVOER & UITVOER

RCA-aansluitingen voor aansluiting opafsquelapparatuur, zoals CD-spelers, enz. Gebruik de banduitgang voor aansluiting op bijvoorbeeld een tapedeck voor opnametoepassenig.

17. AUX/SEND

De AUX/send 6.3mm aansluiting voert de master AUX mix (van de AUX regelaars van de kanalen).

18. RETURN

Ongebalanceerde 6.3mm jack, om het retoursignaal van een extern efectapparaat (reverb, delay) te ontvangen.

19. G1/G2

6.3mm jack uitgang voor G1/G2 sigmaal.

20. HOOFDTELEFOONUITGANG

6.3mm hoofdtelefoonaansluiting.

21. MAIN UITGANGEN

XLR- en 6.3 mm jack-uitgangen, voor aansluiting van een actieve luidspreker of versterker.

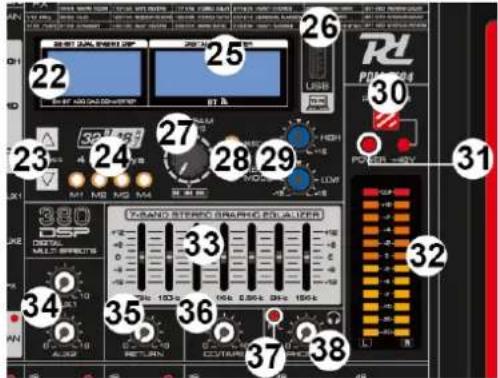

22. DSP DISPLAY

Weergave van de 380 DSP-effecten.

23. SELECT KNOPPEN

Druk op omhoog/omlaag om het gewenste DSP-effect te kiezen.

24. MEMORY KNOPPEN

Indrukken om een van de 4 opgeslagen DSP-installingen op te roepen.

25. MP3 DISPLAY

Display met bijvoorbeeld de naam van het liedje, de speeldur, enz.

26. USB POORT

USB-ingangspoort voor MP3-invoer of computeraansluiting.

27. MP3 BEDIENINGSKNOP

Draaien om een vorig of volgend nummer te kiezen. Indrukken om het afspelen te (her)starten/pauzeren.

28. REC EN REPEAT/MODE KNOPPEN

REC: Lang indrukken om de opnamefunctie te starten. Kort indrukken om de opname te beeindigen en de opgenomen audio af te spelen. Tijdens het afspelen van de opgenomen audio, kort indrukken om over te schakelen aan de USBmodus. Bij het afspelen van USB, kort indrukken om over te schakelen maar het afspelen van opgenomen audio. REP/MODE: Kort indrukken om van modus te veranderen (USB, BT, REC). Lang indrukken om van herhaalmodus te veranderen (ALL, ONE).

29. MP3 EQ-REGELAAR

Twee-bands equalizer voor de MP3-speler.

30. +48V PHANTOM KNOP/LED

Wanneer deze functie worden ingeschakeld, gaat het +48V -LED-lampje branden, waardoor DC +48V fantoomvoeding wordt geleverd aan de XLR-stekker van de mono microfooningang. Schakel deze functie in wanner u een condensatormicroloon gebrukt die van fantoomvoeding worden voorzien.

31. STROOMINDICATOR

Licht op wonneer de stroom is ingeschakeld.

32. NIVEAU-INDICATOR

Toont het niveau van de hoofduitgang. Stel de volumeregelaars in om het niveau te verlagen als de indicator rood oplicht.

7-bands equalizer voor het aanpassen van het geluidssignaal dat waar de hoofduitgang worden gezonden.

34.AUX1&AUX2

Draaien om het volumeniveau van de uitgangen AUX1 en AUX2 in te stellen.

35. RETURN REGELAAR

Draaien om het niveau van het retoursignaal in te stellen.

36. CD/TAPE-BEDIENING

Draaien om het uitgangsiveau van het CD/TAPE-kanaal in te stellen.

37. PFL INDICATOR

Licht deze op na het activeren van de PFL-functie.

38. HOOFDTELEFOONBEDIENING

Draai aan deze knop om het signaalniveau in te stellen dat waar de uitgang van de telefoon worden gestuurd.

39.FX FADER

Schuif om het ingangseffect te regelen.

40. MP3 FADER

Schuif om het volumeniveau van de MP3 te regelen.

41. G1/G2 FADER

Schuif om het G1/G2-groepsvolumeniveau te regelen.

42. MAIN MIX FADER

Schuif om het hoofdvolumeniveau (master) te regelen.

43. G1/G2 TO MAIN

Druk hierop om het G1/G2-siŋnaal door te sturen maar de uitgang van het hoofdkanaal.

44. AC-INGANG EN ZEKERINGHOUDER

Stopcontact voor het aansluten van het bijgeleverde netsnoer (boven). Voor instructies over het verrangen van de zekering (onder), die "VERVANGEN ZEKERING".

45. STROOMSCHAKELAAR

Schakelaar om het apparaat aan/uit te zetten.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en waarde. Voor het verwangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen. Procedure:

Stap 1: Open de zekeringhouser op het aller paneel met een passende platte schroevendraier.

Stap 2: Verwijder de oude zekering uit de zekeringhouser.

Stap 3: Installee de neue zekering in de zekeringhouser.

Stap 4: Plaats de zekeringhouser in de behuizing.

BT STREAMING

Dru herhaaldelijk op de MODE-toets om de BT-modus te selecteren. Nu kan de mixer gezonden worden door het mobiele apparaat met als doel te streamen. Wanner het koppelen is gelukt, za er een geluid klinken.
