PRM1202 - Mengpaneel Power Dynamics - Gratis gebruiksaanwijzing en handleiding

Producttype	2-zone mengtafelversterker
Merk	Power Dynamics
Model	PRM1202
Netvoeding	220-240 VAC / 50 Hz (geaarde stekker, zekering 10-16 A)
DC-voeding	24 VDC (schroefklemmen voor mobiele toepassingen)
Uitgangsvermogen	120 W (zone 1 en zone 2, niet gespecificeerd per zone)
Luidsprekerimpedantie	8 Ω of 100 V (selecteerbaar per zone)
Microfooningangen	1 x XLR (kanaal 1) + 2 x 6,35 mm jack (kanalen 2/3, microfoon- of lijnniveau selecteerbaar)
Lijningangen	2 x RCA (lijn 3 en lijn 4), 2 x 6,35 mm jack (lijn 1/2), 1 x USB, 1 x SD, BT
Lijnuitgangen	2 x RCA (zone 1 en zone 2)
Luidsprekeruitgangen	Schroefklemmen zone 1 en zone 2 (COM, 8 Ω, 100 V)
Fantoomvoeding	+20 V (via DIP-schakelaar op XLR-ingang microfoon 1)
Microfoonprioriteitsfunctie	VOX (DIP-schakelaar, microfoon 1 heeft prioriteit)
Equalizing	Lage en hoge tonen per zone (zone 1 en zone 2)
Mediaspeler	USB, SD, MP3, BT (modusschakelaar)
Draadloze connectiviteit	Bluetooth (naam: PRM-AMPLIFIER, bereik 10 m)
Afmetingen (ongeveer)	Niet verstrekt, geschat 48 x 30 x 10 cm
Gewicht (ongeveer)	Niet verstrekt, geschat 8-10 kg
Bedrijfstemperatuur	5 °C tot 35 °C (binnenshuis)
Onderhoud en reiniging	Gebruik een droge doek, geen chemicaliën
Onderhoudsfrequentie	Accu om de 3 maanden opladen bij niet-gebruik (indien model met accu)
Veiligheid	Niet openen, niet blootstellen aan vocht, loskoppelen vóór onderhoud
Reserveonderdelen	Uitsluitend originele onderdelen gebruiken (zekering van hetzelfde type en waarde)
Repareerbaarheid	Alleen door gespecialiseerde technicus

Veelgestelde vragen - PRM1202 Power Dynamics

Hoe verbind ik een Bluetooth-apparaat met de PRM1202?

Druk op de MODE-knop op het voorpaneel om de Bluetooth-functie te selecteren. Activeer Bluetooth op uw apparaat (telefoon, tablet) en zoek naar PRM-AMPLIFIER. Selecteer het om de verbinding tot stand te brengen. Indien een code wordt gevraagd, voert u 0000 in. Het maximale bereik is ongeveer 10 meter zonder obstakels.

Kan ik condensatormicrofoons gebruiken met de PRM1202?

Ja, kanaal 1 (XLR-ingang) heeft een fantoomvoeding van +20 V die kan worden ingeschakeld via de DIP-schakelaar gemarkeerd Phantom. Sluit uw condensatormicrofoon aan, zet de schakelaar op AAN en zorg ervoor dat de versterker is uitgeschakeld voordat u deze instelling wijzigt om storende geluiden te voorkomen.

Hoe stel ik de microfoonprioriteit (VOX) in?

Op het achterpaneel, naast de XLR-ingang voor microfoon 1, bevinden zich 4 DIP-schakelaars. De laatste (gemarkeerd VOX) activeert de prioriteit van microfoon 1: wanneer deze op AAN staat, onderdrukt het geluid van microfoon 1 tijdelijk alle andere audiosignalen. Gebruik deze functie voor aankondigingen of spraakinterventies.

Wat is het verschil tussen de 8 Ω- en 100 V-uitgangen?

De PRM1202 biedt twee soorten uitgangen per zone: 8 Ω voor luidsprekers met lage impedantie (gewone luidsprekers) en 100 V voor lijnsystemen (meerdere luidsprekers parallel, typisch voor vaste geluidsinstallaties). U moet bij de installatie één type per zone kiezen; ze kunnen niet tegelijkertijd worden gebruikt.

Hoe sluit ik luidsprekers aan in een 100 V-lijnsysteem?

Sluit de + kabel van de luidspreker aan op de 100V-aansluiting en de - kabel op de COM-aansluiting van de gewenste zone. Voor meerdere luidsprekers verbindt u alle + aansluitingen met elkaar en alle - aansluitingen met elkaar (parallel). Het totale vermogen van de luidsprekers mag niet meer dan 90% van het versterkervermogen bedragen (ongeveer 108 W voor een zone van 120 W).

Kan ik de PRM1202 voeden met 24 V gelijkspanning?

Ja, de PRM1202 heeft DC-ingangsklemmen aan de achterzijde (gemarkeerd DC INPUT + en -). U kunt deze aansluiten op een 24 VDC-bron (accu, externe voeding) voor mobiel gebruik (boot, kermis). Zorg ervoor dat de polariteit correct is.

Hoe gebruik ik de USB- of SD-speler?

Plaats een USB-stick of SD-kaart in de overeenkomstige poorten aan de voorzijde. Druk op MODE om de USB- of SD-bron te selecteren. Gebruik de knoppen Afspelen/Pauze, Vorige, Volgende, Map en Herhalen om het afspelen te bedienen. MP3-bestanden worden ondersteund.

Wat te doen bij een doorgebrande zekering?

Koppel het apparaat eerst los van het net. Open de zekeringhouder op het achterpaneel met een kleine schroevendraaier, verwijder de oude zekering en vervang deze door een zekering van hetzelfde type en waarde (zie label). Plaats de zekeringhouder terug. Als het probleem aanhoudt, raadpleeg dan een technicus.

Hoe reinig ik de PRM1202?

Gebruik een droge doek om het apparaat te reinigen. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen, omdat deze de bekleding kunnen beschadigen of kortsluiting kunnen veroorzaken.

Kan ik de versterker zelf repareren?

Nee, alle reparaties mogen alleen worden uitgevoerd door een gespecialiseerde technicus. Het openen van de behuizing stelt u bloot aan gevaarlijke spanningen. Ongeautoriseerde wijzigingen of reparaties maken de garantie ongeldig.

GEBRUIKSAANWIJZING PRM1202 Power Dynamics

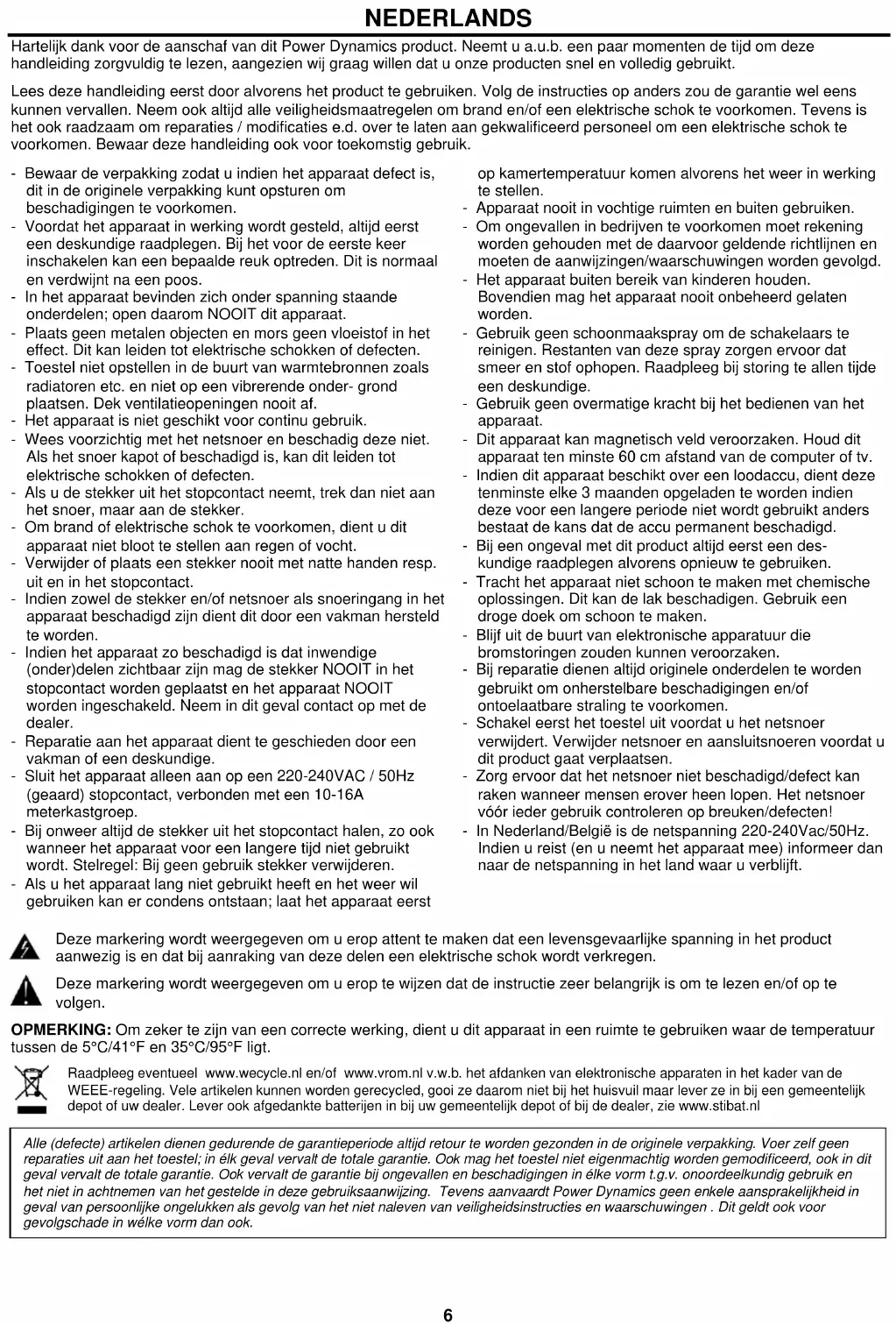

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

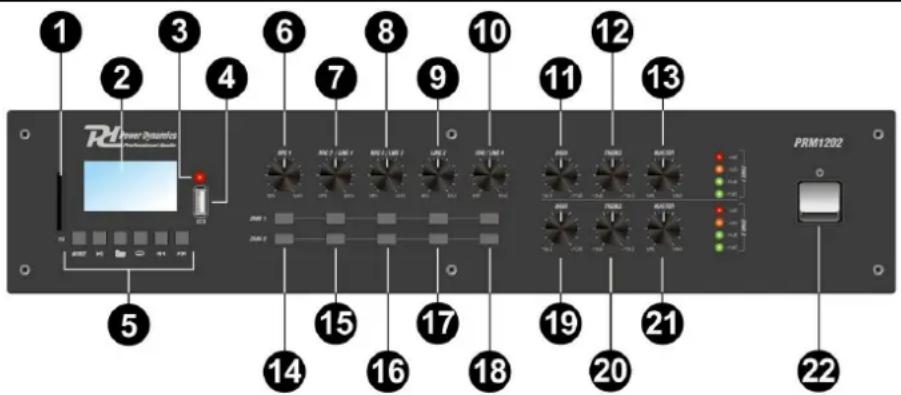

VOORPANEEL

1. Sd kaart slot
2. Display
3. Sensor afstandsbediening
4. USB Poort
5. Media player buttons:

Mode - Druk op deze toets om van modus te wisselen tussen SD, USB, MP3 en BT.

Play / Pause - Druk op deze knop om het afspelen te starten/hervatten of te pauzeren.

Folder - Druk op deze knop om naar de mappenselectie te gaan.

Repeat - Druk eenmaal op de herhaalknop om alle tracks continu te herhalen, druk nogmaals op de herhaalknop om alleen het huidige nummer te herhalen.

Vorige - Drukken om naar het vorige muzieknummer te gaan. Houd ingedrukt om achteruit te scannen in nummers.

Volgende - Drukken om naar het volgende muzieknummer te gaan. Houd ingedrukt om vooruit te scannen in nummers.

1. Microfoon 1 volumeregelaar
2. Microfoon 2 of Line 1 volumeregelaar
3. Microfoon 3 of Line 2 volumeregelaar

4. Line 3 volumeregelaar

5. USB of Line 4 volumeregelaar

6. Zone 1 Bass regelaar

7. Zone 1 Treble regelaar
8. Zone 1 Master volume regelaar
9. Microfoon 1 zone assign button
10. Microfoon 2 of Line 1 zone toewijzingsknop
11. Microfoon 3 of Line 2 zone toewijzingsknop
12. Line 3 zone toewijzingsknop
13. USB of Line 4 zone toewijzingsknop
14. Zone 2 Bass regelaar
15. Zone 2 Treble regelaar
16. Zone 2 Master volumeregelaar
17. Aan/uit-schakelaar

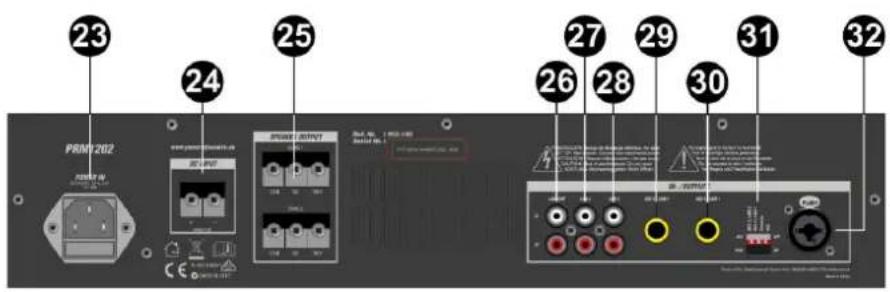

1. IEC-netstroomtoevoer
2. 24V DC gelijkstroomaansluitingen
3. Luidsprekeruitgangen Zone 1 en Zone 2
4. Line uitgang Zone 1 en Zone 2
5. Line 4 ingang (2x RCA)
6. Line 3 ingang (2x RCA)
7. Microfoon 3 of Line 2 ingang 6.3mm jack
8. Microfoon 2 of Line 1 ingang 6.3mm jack
9. Dip switch
10. Microfoon 1 XLR ingang

DIP SWITCHES

Naast de XLR-microfooningang voor kanaal 1 bevindt zich een bank met 4 DIP-schakelaars (31). De rechter schakelaar is gemarkeerd met 'VOX', waarmee de prioriteit voor Mic.1 wordt ingesteld. Wanneer deze is ingeschakeld, zal elk geluid via Mic.1 tijdelijk de andere ingangen dempen.

De volgende DIP-schakelaar maakt +20V fantoomvoeding op de XLR-ingang van de Mic.1 mogelijk. Sommige condensatormicrofoons hebben deze fantoomvoeding nodig om te kunnen werken.

De 2 resterende DIP-schakelaars worden gebruikt om de kanalen in te stellen op Mic- of lijnniveau.

Opmerking: Zorg ervoor dat u deze DIP-schakelaars instelt als de versterker is uitgeschakeld. Als u wijzigingen aanbrengt wanneer de versterker wordt aangezet, kan dit leiden tot een harde knal door het systeem, waardoor de luidsprekers kunnen worden beschadigd.

LUIDSPREKERUITGANGEN

De PRM1202 heeft een aparte luidsprekeruitgang voor elke zone (25) die via een enkel klemmenblok is aangesloten.

Elke zone-uitgang kan worden gebruikt voor de voeding van 100V-lijnluidsprekers of 8Ω-speakers. Deze configuraties kunnen niet samen worden gebruikt, dus het is belangrijk om te beslissen welke gebruikt zal worden in het begin.

DC INGANG

De PRM1202 kan worden bediend met 24Vdc vermogen voor mobiele toepassingen (boten, kermissen enz.). Voor dit type toepassing sluit u de 24Vdc-voeding aan op de DC-ingangsaansluitingen op het achterpaneel (24).

VERBINDEN MET BT

1. Activeer de BT-functie op uw apparaat (Mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Druk op de "MODE"-toets en activeer de BT-functie.
3. Selecteer "PRM-AMPLIFIER" op uw BT-apparaat en maak de verbinding.

Indien er om een wachtwoord wordt gevraagd, voer "0000" in.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.

100V SYSTEEM

Om een 100Volt systeem te creëren sluit u de versterker aan op de eerste luidspreker in het systeem met behulp van dubbel geïsoleerde luidsprekerkabel die berekend is op voldoende stroomcapaciteit om het signaal te verwerken.

Sluit de "100V" uitgangsklem aan op de positieve (+) aansluiting van de luidspreker en de "COM" uitgang naar de negatieve (-) aansluiting van de luidspreker. Sluit de eventuele overige luidsprekers parallel aan de eerste luidspreker aan met alle positieve aansluitingen en verbind ze samen en alle negatieve aansluitingen worden samen aangesloten zoals hieronder aangegeven.

Een 100V lijn luidsprekersysteem kan bestaan uit vele luidsprekersprekers die samen zijn verbonden. De bepalende factor voor aantal luidsprekers die op een enkele versterker kan worden aangesloten, is afhankelijk van het versterkervermogen. Voor de meeste doeleinden is het raadzaam om zoveel mogelijk luidsprekers aan te sluiten met een gecombineerd vermogen van niet meer dan 90% van de uitgangsvermogen van de versterker.

De aansluitpunten van een 100V luidspreker zijn verbonden met een transformator en in sommige gevallen kan deze transformator worden ingesteld voor verschillende vermogens. Door de luidsprekers zodanig in te stellen kan het wattage (en uitgangsvolume) van elke luidspreker in het systeem aangepast worden om het ideale totale vermogen van het systeem voor de versterker te bereiken.

LAGE IMPEDANTIESYSTEMEN

Als alternatief kan elke zone-uitgang van de PRM1202 een lage impedantie luidsprekers van stroom voorzien. Er is een optie op elke zone voor een 8Ω luidsprekeruitgang om de minimale impedantie te bepalen.

Het is essentieel om de juiste uitgangsaansluiting te kiezen als u kiest voor lage impedantie luidsprekers.

Voor een 8Ω luidspreker sluit u de positieve (+) draad aan op de "8Ω" aansluiting en de negatieve (-) draad op "COM".

Opmerking: Een lagere impedantie kan onherstelbare schade aan de versterker veroorzaken.

De aangesloten luidspreker(s) moet(en) ook voldoende vermogen hebben om de zone-uitgang aan te kunnen.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

Bedrijvenpark Twente Noord 18,
