PDM-Y801 - Mengpaneel Power Dynamics - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve mengtafel
Merk	Power Dynamics
Model	PDM-Y801
Voeding	220-240 V AC, 50 Hz (geaarde netstekker) of 5 V DC via USB-C
Microfoon/lijningangen	2 kanalen met combo XLR/Jack 6,35 mm ingangen, fantoomvoeding +48 V
Extra lijningangen	2 kanalen (3/4) op Jack 6,35 mm, 2 stereokanalen (5/6) op TRRS 3,5 mm
Draadloze connectiviteit	Bluetooth voor audiostreaming, koppelen met BT PAIR knop
Mediaspeler	USB-poort voor USB-stick, MP3-weergave, herhaalmodi (ALL/ONE/SHUFFLE)
Effectprocessor	Ingebouwde DSP met modusselectie en parameterregeling
Uitgangen	Hoofd XLR (L/R), koptelefoon Jack 6,35 mm, voetpedaal Jack 6,35 mm
Equalization	Laagafsnijding (Low Cut) en High/Low regelingen per kanaal
Mono/stereo functie	Schakelaar per kanaal voor mono of stereo modus
USB-interface	USB-poort voor PC-aansluiting (geluidskaart)
Bedrijfstemperatuur	5 °C tot 35 °C (alleen binnenshuis)
Onderhoud	Reinigen met een droge doek, zonder chemicaliën
Veiligheid	Niet het apparaat openen, vocht vermijden, stekker uittrekken bij onweer
Repareerbaarheid	Reparaties door gespecialiseerde technicus met originele onderdelen
Inhoud van de verpakking	Mengtafel, stroomkabel, gebruikershandleiding

Veelgestelde vragen - PDM-Y801 Power Dynamics

Hoe sluit ik een condensatormicrofoon aan?

Sluit de microfoon aan op een XLR-ingang van een kanaal (1 of 2). Schakel de fantoomvoeding in door op de schakelaar +48V te drukken. Stel de versterking in met de bijbehorende GAIN knop.

Hoe gebruik ik de Bluetooth-functie?

Druk op de knop BT PAIR (deze knippert snel). Zoek op uw Bluetooth-apparaat naar de mixer PDM. Eenmaal gekoppeld, blijft de knop branden. Draai aan de knop VOLUME BT om het niveau aan te passen.

Hoe speel ik muziek af vanaf een USB-stick?

Steek een USB-stick in de USB-poort. Het afspelen start automatisch. Gebruik de knoppen Vorige, Volgende, Afspelen/Pauze en Stop. Houd de knop Afspelen/Pauze ingedrukt om de herhaalmodus te wijzigen (ALL, ONE, SHUFFLE).

Hoe stel ik de DSP-effecten in?

Gebruik de knop DSP REGELAAR om een effectmodus te selecteren. Draai aan de knop PARA om parameters aan te passen en DSP VOLUME om het effectniveau in de hoofdversterking aan te passen.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de stroomkabel correct is aangesloten op een geaard stopcontact van 220-240 V/50 Hz. Zorg ervoor dat de schakelaar AAN/UIT is ingedrukt. Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde technicus.

Hoe moet ik de mengtafel schoonmaken?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen. Vermijd dat er water in het apparaat binnendringt.

Kan ik het apparaat buitenshuis gebruiken?

Nee, het apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of temperaturen buiten het bereik van 5 °C tot 35 °C.

Hoe schakel ik tussen mono- en stereomodus?

Gebruik voor elk kanaal de schakelaar STEREO/MONO (omhoog voor stereo, omlaag voor mono). In de monomodus worden beide kanalen gelijkmatig naar de linker- en rechteruitgangen gestuurd.

Wat betekent het lampje van de BT PAIR knop?

Snel knipperen: zoekt naar koppeling. Continu branden: koppeling geslaagd. Langzaam knipperen: Bluetooth-weergave bezig. Houd knop ingedrukt om koppeling te beëindigen.

Hoe sluit ik de mengtafel aan op een computer?

Gebruik een USB-kabel (type A naar type C?) om de USB-poort van de tafel aan te sluiten op een computer. Het apparaat schakelt dan naar USB-geluidskaartmodus. Zorg ervoor dat de juiste stuurprogramma's zijn geïnstalleerd indien nodig.

GEBRUIKSAANWIJZING PDM-Y801 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

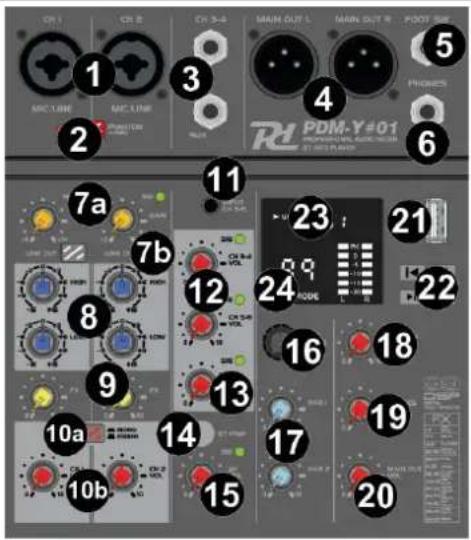

OVERZICHT

1. MICROFOON/LIJN/GITAAR-INGANG

Gebalanceerde XLR en 6,3 mm (1/4") combo-ingangen voor aansluiting van microfoon, muziekinstrument of audioapparaat.

2. +48V FANTOOMSCHAKELAAR

Deze schakelaar schakelt fantoomvoeding aan en uit. Als de schakelaar aan staat, levert de mixer +48V fantoomvoeding aan alle kanalen met XLR ingangen. Zet deze schakelaar aan als je een of meer fantoomgevoede condensatormicrofoons gebruikt.

3. INGANGEN KANAAL 3 EN 4

6,3 mm ingangsaansluitingen. Gebruik voor MONO de linker ingang.

4. MAIN-UITGANG

XLR-connectoren voor hoofdmixuitgang.

5. VOETSCHAKELAAR (FOOT SWITCH)

6,3 mm aansluiting voor een DSP-processor mute-schakelaar.

6. HOOFDTELEFOONUITGANG

6,3 mm jack hoofdtelefoon monitoruitgang.

7. GAIN EN LOW CUT

A. Knop voor kanaal 1 en 2 signaalversterking. Draaien om de ingangsgevoeligheid van de MIC/LINE-ingang aan te passen.

B. Druk op de knop Low Cut om het laagfrequente geluid van de microfoon te elimineren.

8. HIGH EN LOW

Draaien om de lage (bass) en hoge (treble) frequentieniveaus aan te passen.

9. FX

Draaien om het volumeniveau aan te passen van het corresponderende kanaal dat wordt doorgegeven aan de effectprocessor.

10. STEREO/MONO EN HOOFDVOLUME

A. Indrukken om monomodus te selecteren. Stoot omhoog om de stereomodus te selecteren. In monomodus wordt het signaal van de 2 kanalen in gelijke mate naar de linker en rechter hoofdmix gestuurd. In stereomodus worden beide kanalen gescheiden gehouden.

B. Draaien om het signaalniveau van het kanaal aan te passen dat naar de hoofdmix wordt gestuurd.

11. INGANG KANAAL 5 EN 6

3,5 mm TRRS-ingang. TRRS schema zoals hieronder:

Draaien om het volumeniveau van het corresponderende kanaal in de hoofdmix aan te passen.

13. MP3 VOLUME

Draaien om het volumeniveau van het MP3-kanaal in de hoofdmix aan te passen.

14. BT PAIR

Druk op de knop om de zoekstatus te starten (de knop knippert snel). De PDM mengtafel zal vindbaar zijn op het BT streaming apparaat. Na succesvolle koppeling zal de knop oplichten. Tijdens het afspelen via BT knippert de knop langzaam. Houd de knop ingedrukt om het koppelen te beëindigen, de zoekstatus wordt opnieuw geactiveerd.

15. BT VOLUME

Draaien om het volumeniveau van het BT-kanaal in de hoofdmix aan te passen.

16. DSP-REGELAAR

DSP-effectmodusselectie- en bevestigingsknop.

17. PARA

Draaien om de parameters van de DSP-effectprocessor aan te passen.

18. DSP VOLUME

Draaien om het volumeniveau van het DSP-effect in de hoofdmix aan te passen.

19. HOOFDTELEFOONVOLUME

Draaien om het uitgangsvolume van de hoofdtelefoon aan te passen.

20. HOOFDVOLUME

Draaien om het volume van de hoofduitgang aan te passen.

21. USB

USB-poortinterface voor afspelen en verbinding met een PC.

22. BEDIENINGSELEMENTEN MEDIASPELER

Bedieningstoetsen voor de mediaspeler.

Vorige: indrukken om naar het vorige nummer te gaan.

Volgende: indrukken om naar het volgende nummer te gaan.

Afspelen/pauzeren: indrukken om het afspelen te (her)starten of te pauzeren.

Stop: drukken om afspelen te stoppen.

Geeft afspeelstatus en -informatie weer.

24. DISPLAY DSP

Geeft de huidige DSP-modus weer.

25. DC STROOMINGANG

5V/1A USB type C-aansluiting.

26. AAN/UIT

Indrukken om het apparaat aan/uit te zetten.

Steek een USB-station in de USB-poortinterface, het afspelen start automatisch. Druk op vorige of volgende om van track te veranderen, druk op pauze/play om te wisselen tussen afspelen en pauzeren.

Houd afspelen/pauzeren ingedrukt tijdens USB-weergave om te schakelen tussen verschillende herhaalmodi (alles, één, shuffle).

ALL: herhaal volledige map.

ONE: huidig (één) nummer herhalen.

SHUFFLE: map afspelen in shufflemodus.

GELUIDSKAART

Na verbinding met een PC via een USB-kabel, verandert de bedrijfsmodus in USB-geluidskaart.
