INSTRUKCJA OBSŁUGI PDM-Y801 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczac metalowych przedmiotów ani wiewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszczac ć urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.
• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

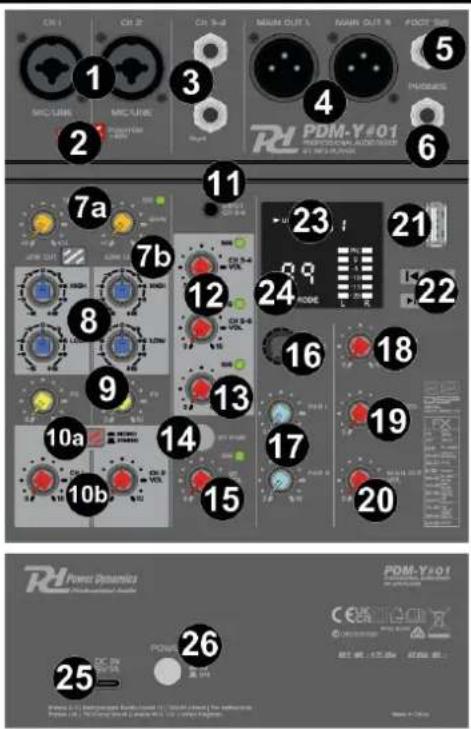

PRZEGLĄD

1. WEJŚCIE MIKROFONOWE/LINIOWE/GITAROWE

Zbalansowane wejścia combo XLR i 6,3 mm (1/4") do podłączenia mikrofonu, instrumentu muzycznego lub urządzenia audio.

2. PRZEŁĄCZNIK PHANTOM +48V

Ten przełącznik włącza i wyłącza zasilanie phantom. Gdy przełącznik jest włączony, mikser dostarcza zasilanie phantom +48V do wszystkich kanałów z wejściami XLR. Włącz ten przełącznik, gdy używany jest jeden lub więcej mikrofonów pojemnościowych z zasilaniem phantom.

3. WEJŚCIA KANAŁU 314

Gniazda wejściowe 6,3 mm. W przypadku MONO należy użyć lewego wejścia.

4. WYJŚCIE GŁÓWNE

Złącza XLR dla głównego wyjścia miksowania.

5. PRZEŁĄCZNIK NOŻNY (FOOT SWITCH)

Gniazdo 6,3 mm dla przełącznika wyciszenia procesora DSP.

6. WYJŚCIE SŁUCHAWKOWE

Wyjście monitora słuchawkowego jack 6,3 mm.

7. WZMOCNIENIE I OBNIŻENIE (LOW CUT)

A. Pokrętło wzmocnienia sygnału kanałów 1 i 2. Obróć, aby wyregulować czułość wejścia MIC/LINE.

B. Naciśnij przycisk Low Cut, aby wyeliminować szumy o niskiej częstotliwości z mikrofonu.

8. WYSOKI (HIGH) I NISKI (LOW)

Obróć, aby wyregulować poziomy niskich (basów) i wysokich (sopranów) częstotliwości.

9. FX

Obróć, aby dostosować poziom głośności odpowiedniego kanału przekazywanego do procesora efektów.

10. STEREO/MONO I GŁOŚNOŚĆ GŁÓWNA

A. Wciśnij, aby wybrać tryb mono. Przesuń w górę, aby wybrać tryb stereo. W trybie mono sygnał z 2 kanałów jest wysyłany równo do głównego miksu lewego i prawego. W trybie stereo oba kanały są oddzielone.

B. Obróć, aby wyregulować poziom sygnału kanału wysyłanego do głównego miksu.

11. KANAŁ WEJŚCIOWY 5 I 6

Wejście TRRS 3,5 mm. Schemat TRRS jak poniżej:

T = Lewa R1 = Prawa R2 = GND S = MIC

12. GŁOŚNOŚĆ KANAŁ 3/4 I 5/6

Obróć, aby dostosować poziom głośności odpowiedniego kanału w głównym miksie.

13. GŁOŚNOŚĆ MP3

Obróć, aby dostosować poziom głośności kanału MP3 w głównym miksie.

14. BT PAIR

Naciśnij przycisk, aby rozpocząć wyszukiwanie (przycisk zacznie szybko migać). Mikser PDM będzie można znaleźć na urządzeniu do transmisji strumieniowej BT. Po pomyślnym sparowaniu przycisk zaświeci się. Podczas odtwarzania BT przycisk będzie migać powoli. Naciśnij i przytrzymaj przycisk, aby zakończyć parowanie, status wyszukiwania zostanie ponownie aktywowany.

15. GŁOŚNOŚĆ BT

Obróć, aby dostosować poziom głośności kanału BT w głównym miksie.

16. REGULATOR DSP

Przycisk wyboru i potwierdzenia trybu efektu DSP.

17. PARA

Obróć, aby dostosować parametry procesora efektów DSP.

18. GŁOŚNOŚĆ DSP

Obróć, aby dostosować poziom głośności efektu DSP w głównym miksie.

19. GŁOSNOŚC SŁUCHAWEK

Obróć, aby dostosować głośność wyjścia słuchawkowego.

1 2 3 4 5 6 7a 7b 8 9 10a 10b 11 12 13 14 15 16 17 18 19 20 21 22 23 24 PDM-Y#01 PROFESSIONAL AND POWER PDM-Y#01 POWER Dynamics PDM-01 Power DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 0.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 DC 1.0 25- 26- 27- 28- 29- 30- 31- 32- 33- 34- 35- 36- 37- 38- 39- 40- 41- 42- 43- 44- 45- 46- 47- 48- 49- 50- 51- 52- 53- 54- 55- 56- 57- 58- 59- 60- 61- 62- 63- 64- 65- 66- 67- 68- 69- 70- 71- 72- 73- 74- 75- 76- 77- 78- 79- 80- 81- 82- 83- 84- 85- 86- 87- 88- 89- 90- 91- 92- 93- 94- 95- 96- 97- 98- 99- 100- 101- 102- 103- 104- 105- 106- 107- 108- 109- 110- 111- 112- 113- 114- 115- 116- 117- 118- 119- 120- 121- 122- 123- 124- 125- 126- 127- 128- 129- 130- 131- 132- 133- 134- 135- 136- 137- 138- 139- 140- 141- 142- 143- 144- 145- 146- 147- 148- 149- 150- 151- 152- 153- 154- 155- 156- 157- 158- 159- 160- 161- 162- 163- 164- 165- 166- 167- 168- 169- 170- 171- 172- 173- 174- 175- 176- 177- 178- 179- 180- 181- 182- 183- 184- 185- 186- 187- 188- 189- 190+ 29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-29-

20. GŁOŚNOŚĆ GŁÓWNA

Obróć, aby wyregulować głośność wyjścia głównego.

21. USB

Interfejs portu USB do odtwarzania i podłączenia do komputera PC.

22. ELEMENTY STERUJĄCE ODTWARZACZA MULTIMEDIALNEGO

Przyciski sterowania odtwarzaczem multimediów.

Poprzedni: naciśnij, aby przejść do poprzedniego utworu.

Następny: naciśnij, aby przejść do następnego utworu.

Odtwarzanie/pauza: naciśnij, aby (ponownie) rozpocząć lub wstrzymać odtwarzanie.

Stop: naciśnij, aby zatrzymać odtwarzanie.

23. WYŚWIETLACZ ODTWARZACZA MULTIMEDIALNEGO

Wyświetla stan odtwarzania i informacje.

24. WYŚWIETLACZ DSP

Wyświetla bieżący tryb DSP.

25. WEJŚCIE ZASILANIA PRADEM STALYM

Złącze USB typu C 5V/1A.

26. WŁĄCZONY/WYŁĄCZONY

Naciśnij, aby włączyć/wyłączyć urządzenie.

ODTWARZACZ MULTIMEDIALNY I KARTA DŻWIĘKOWA

ODTWARZACZ MULTIMEDIALNY

Włóż dysk USB do interfejsu portu USB, odtwarzanie rozpocznie się automatycznie. Naciśnij poprzedni lub następny przycisk, aby zmienić ścieżkę, naciśnij pauzę/odtwarzanie, aby przełączyć między odtwarzaniem a pauzą.

Naciśnij i przytrzymaj przycisk odtwarzania/pauzy podczas odtwarzania z USB, aby przełączać między różnymi trybami powtarzania (wszystkie, jeden, losowo).

ALL: powtórz pełny folder.

ONE: powtórz bieżący (jeden) numer.

SHUFFLE: odtwarzanie folderu w trybie losowym.

USB RLL MP3 USB QAE MP3 USB SHU MP3

KARTA DŻWIĘKOWA

Po podłączeniu do komputera za pomocą kabla USB tryb pracy zmienia się na kartę dźwiękową USB.

Konektor USB typu C 5V/1A.
