NÁVOD K OBSLUZE PDM-Y801 Power Dynamics

Gratulujeme ke koupi tohoto produktu Power Dynamics. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto příručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí.
• Prístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumistujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sitové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.

• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.
• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sitě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této příručce. Power Dynamics nemůže něst odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Ihned po obdržení produktu pečlivě vybalte krabici, zkontrolujte obsah, zda jsou všechny součásti přítomny a zda jsou v bezvadném stavu. Okamžitě informujte přepravce i prodejce a uschovejte obal ke kontrole, pokud se objeví nějaké známky poškození, nebo pokud obal samotný vykazuje známky nesprávné manipulace. Ponechte si veškerý původní balicí materiál. V případě, že produkt bude muset být vrácen do továrny, je důležité, aby byl vrácen a zabalen v původní krabici. Pokud bylo zařízení vystaveno drastickým výkyvům teploty (např. v rámci přepravy), nezapínejte jej okamžitě. Vznikající kondenzovaná voda může poškodit vaše zařízení. Nechejte zařízení vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Štítek na zadní/spodní straně výrobku udává síťové napětí, ke kterému musí být výrobek připojen. Zkontrolujte, zda síťové napětí odpovídá tomuto napětí. Jiné než uvedené napětí může způsobit neopravitelné poškození přístroje. Přístroj musí být také připojen přímo k síťovému napětí a nesmí být použit žádný stmívač nebo nastavitelný zdroj napájení.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požáru.

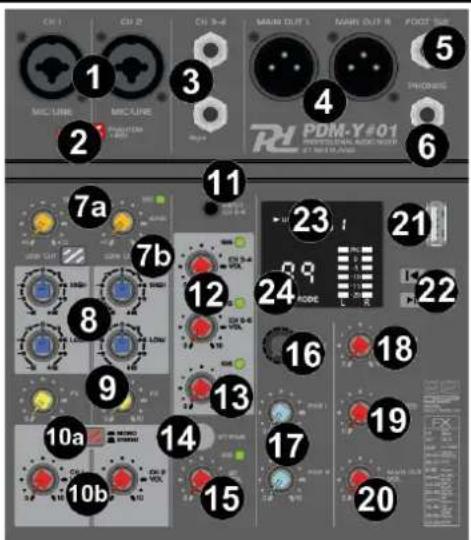

PŘEHLED

1. MIKROFONNÍ/LINKOVÝ/KYTAROVÝ VSTUP

Vyvážené kombinované vstupy XLR a 6,3 mm (1/4") pro připojení mikrofonu, hudebního nástroje nebo zvukového zařízení.

1. PŘEPÍNAČ FANTOMOVÉHO NAPĚTÍ +48 V

Tento přepínač zapíná a vypíná fantomové napájení. Když je přepínač zapnutý, mixážní pult dodává fantomové napájení +48 V do všech kanálů se vstupy XLR. Tento přepínač zapněte, pokud používáte jeden nebo více kondenzátorových mikrofonů s fantomovým napájením.

1. VSTUPY KANÁLŮ 3 A 4

Vstupní konektory 6,3 mm. Pro MONO použijte levý vstup.

1. HLAVNÍ VÝSTUP

Konektory XLR pro hlavní výstup mixu.

1. NOŽNÍ PŘEPÍNAČ (FOOT SWITCH)

6,3 mm jack pro přepínač ztlumení procesoru DSP.

1. VÝSTUP NA SLUCHÁTKA

Sluchátkový výstup 6,3 mm jack.

1. ZESÍLENÍ A NÍZKÝ CUT (LOW CUT)

A. Knoflik zesílení signálu kanálů 1 a 2. Otáčením nastavíte vstupní citlivost vstupu MIC/LINE.

B. Stisknutím tlačítka Low Cut eliminujete nízkofrekvenční šum z mikrofonu.

1. VYSOKÉ (HIGH) EN NÍZKÉ (LOW)

Otáčením nastavte úroveň nízkých (basů) a vysokých (výšek) frekvencí.

1. FX

Otáčením nastavíte úroveň hlasitosti příslušného kanálu předávaného do efektového procesoru.

1. STEREO/MONO A HLAVNÍ HLASITOST

A. Stisknutím tlačítka dolů vyberte monofonní režim. Stisknutím nahoru zvolte režim stereo. V režimu mono je signál ze 2 kanálů posílan rovnoměrně do hlavního levého a pravého mixu. V režimu stereo jsou oba kanály odděleny.

B. Otáčením nastavte úroveň signálu kanálu vysílaného do hlavního mixu.

1. VSTUPNÍ KANÁL 5 A 6

3,5 mm vstup TRRS. Schéma TRRS je uvedeno níže:

T = Vlevo R1 = Vpravo R2 = GND S = MIC

1. HLASITOST KANÁLU 3/4 A 5/6

Otáčením nastavte úroveň hlasitosti příslušného kanálu v hlavním mixu.

1. HLASITOST MP3

Otáčením nastavte úroveň hlasitosti kanálu MP3 v hlavním mixu.

1. BT PAIR

Stisknutím tlačítka spustíte stav vyhledávání (tlačítko rychle bliká). Směšovač PDM bude možné vyhledat ve streamovacím zařízení BT. Po úspěšném spárování se tlačítko rozsvítí. Během přehrávání BT bude tlačítko pomalu blikat. Stisknutím a podržením tlačítka ukončíte párování, stav vyhledávání se znovu aktivuje.

1. HLASITOST BT

Otáčením nastavte úroveň hlasitosti kanálu BT v hlavním mixu.

1. DSP REGULÁTOR

Výběr režimu efektu DSP a potvrzovací tlačítko.

1. PARA

Otáčením nastavte parametry efektového procesoru DSP.

1. HLASITOST DSP

Otáčením nastavte úroveň hlasitosti efektu DSP v hlavním mixu.

1. HLASITOST SLUCHÁTEK

Otočením nastavíte výstupní hlasitost sluchátek.

CH-1 CH-2 CH-3 MAIN OUT 5 MAIN OUT 6 FOOT OUT 7 MIC-LINE MIC-LINE PDM-Y401 PROMS & RISP R1 7a 7b 11 23 21 24 22 8 9 12 13 16 18 10a 14 17 19 10b 15 20

RDI Power Dynamics 25 PDM-YS-101 CE Technologies 26 Model 1: RDI Power Dynamics (2017) - Model 1 (2018) - Model 2 (2019) Model 2: RDI Power Dynamics (2017) - Model 1 (2018) - Model 2 (2019)

20. HLAVNÍ HLASITOST

Otočením nastavíte hlasitost hlavního výstupu.

21. USB

Rozhraní portu USB pro přehrávání a připojení k počítači.

22. OVLÁDÁNÍ PŘEHRÁVAČE MÉDIÍ

Ovládací tlačítka přehrávače médií.

Předchozí: stisknutím přejdete na předchozí skladbu.

Další: stisknutím přejdete na další skladbu.

Přehrát/pozastavit: stiskněte pro (opětovné) spuštění nebo pozastavení přehrávání.

Stop: stisknutím zastavíte přehrávání.

23. ZOBRAZENÍ PŘEHRÁVAČE MÉDIÍ

Zobrazuje stav přehrávání a informace.

24. ZOBRAZENÍ DSP

Zobrazí aktuální režim DSP.

25. VSTUP STEJNOSMĚRNÉHO NAPÁJENÍ

Stisknutím zapnete/vypnete zařízení.

PŘEHRÁVAČ MÉDIÍ A ZVUKOVÁ KARTA

PŘEHRÁVAČ MÉDIÍ

Vložte disk USB do rozhraní portu USB, přehrávání se spustí automaticky. Stisknutím předchozího nebo dalšího tlačítka přepínáte skladby, stisknutím tlačítka pauza/přehrávání přepínáte mezi přehráváním a pauzou.

Stisknutím a podržením tlačítka play/pause během přehrávání z USB můžete přepínat mezi různými režimy opakování (vše, jeden, náhodný výběr).

ALL: opakování celé složky.

ONE: opakovat aktuální (jedno) číslo.

SHUFFLE: přehrávání složek v náhodném režimu.

USB ALL MP3 USB ONE MP3 USB SHU MP3

ZVUKOVÁ KARTA

Po připojení k počítači pomocí kabelu USB se provozní režim změní na zvukovou kartu USB.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA / TECHNICKÁ SPECIFIKACE

	PDM-Y401	PDM-Y601	PDM-Y801
Ref. nr.	172.653	172.655	172.657
Playback options	BT streaming, USB
Input connections	6.3mm Jack, USB, XLR (3-pin)
Output connections	3.5mm Jack, 6.3mm Jack, USB, XLR (3-pin)
Presets	99
DSP resolution	24-bit
Output channels	2
Frequency response	20Hz-20KHz
THD	<0,03%
Equalizer	2-Bands
Equalizer: Low	80Hz +15dB
Equalizer: High	12KHz +15dB
Output level: Master	3V
Power supply	100-240VAC 50/60Hz (5V USB)
Dimensions (L x W x H)	170 x 170 x 65mm	170 x 220 x 65mm	370 x 213 x 95mm
Weight (kg)	0,95	1,20	1,60
